Caractéristiques techniques	Modèle : LIFETEC MD 16179, Type : Sonnette de porte, Alimentation : Pile, Portée : 100 mètres, Sonnerie : Mélodies multiples
Utilisation	Installation facile sur la porte d'entrée, Fonctionnement sans fil, Idéal pour les maisons et bureaux
Maintenance et réparation	Remplacement de la pile nécessaire lorsque le son devient faible, Nettoyage régulier de l'unité extérieure pour éviter l'accumulation de saleté
Sécurité	Résistant aux intempéries pour une utilisation extérieure, Signal sonore fort pour attirer l'attention
Informations générales	Garantie : 2 ans, Compatible avec d'autres accessoires de sécurité LIFETEC, Instructions d'installation incluses

FOIRE AUX QUESTIONS - MD 16179 LIFETEC

La sonnette ne fonctionne pas du tout, que faire ?

Vérifiez d'abord que la sonnette est correctement alimentée. Assurez-vous que les piles sont chargées ou que l'appareil est bien branché. Si le problème persiste, essayez de réinitialiser la sonnette en suivant les instructions du manuel.

Le son de la sonnette est trop faible, comment l'ajuster ?

Vérifiez les réglages de volume sur la sonnette. Consultez le manuel pour savoir comment augmenter le volume. Si le son reste faible, il se peut que le haut-parleur soit défectueux.

La sonnette ne détecte pas les visiteurs, que faire ?

Assurez-vous que la sonnette est correctement positionnée et que rien n'obstrue le capteur. Vérifiez également la portée de la connexion sans fil si votre sonnette est sans fil.

Comment changer la mélodie de la sonnette ?

Consultez le manuel pour les instructions sur la sélection d'une nouvelle mélodie. En général, cela implique de maintenir un bouton enfoncé ou de naviguer dans les paramètres de son.

La sonnette clignote mais ne sonne pas, que faire ?

Cela peut indiquer un problème de connexion. Vérifiez que la sonnette est bien connectée au réseau électrique ou à la source d'alimentation. Essayez également de redémarrer l'appareil.

Comment installer la sonnette LIFETEC MD 16179 ?

Suivez les instructions d'installation fournies dans le manuel. Généralement, cela implique de fixer la base de la sonnette à la porte et de connecter la sonnerie à la source d'alimentation.

La sonnette émet un bip constant, que signifie cela ?

Un bip constant peut indiquer un problème de batterie faible ou un dysfonctionnement. Remplacez les piles ou réinitialisez l'appareil selon les instructions du manuel.

Peut-on utiliser la sonnette à l'extérieur ?

Assurez-vous que la sonnette est conçue pour un usage extérieur. Si elle est indiquée comme résistante aux intempéries, vous pouvez l'installer à l'extérieur, sinon, il est préférable de l'utiliser à l'intérieur.

MODE D'EMPLOI MD 16179 LIFETEC

1.1. Lire le mode d'emploi et le conserver .......... 4 1.2. Symboles et avertissements utilisés dans ce mode d'emploi ..................................... 5 1.3. Utilisation conforme ........................................... 6

2. Consignes de sécurité .......................................... 7

• 2.1. Généralités p. 7
• 2.2. Consignes pour une manipulation sûre des piles p. 8
• 2.3. Conditions ambiantes Émetteur p. 11
• 2.4. Conditions ambiantes Récepteur p. 12

3. Pièces de l'appareil ............................................13

4. Première mise en service...................................16

• 4.1. Insertion des piles p. 16
• 4.2. Synchronisation de l'émetteur et du récepteur p. 17
• 4.3. Sonnerie et volume p. 18
• 4.4. Signaux lorsque la sonnette est activée p. 18

10. Caractéristiques techniques .............................26

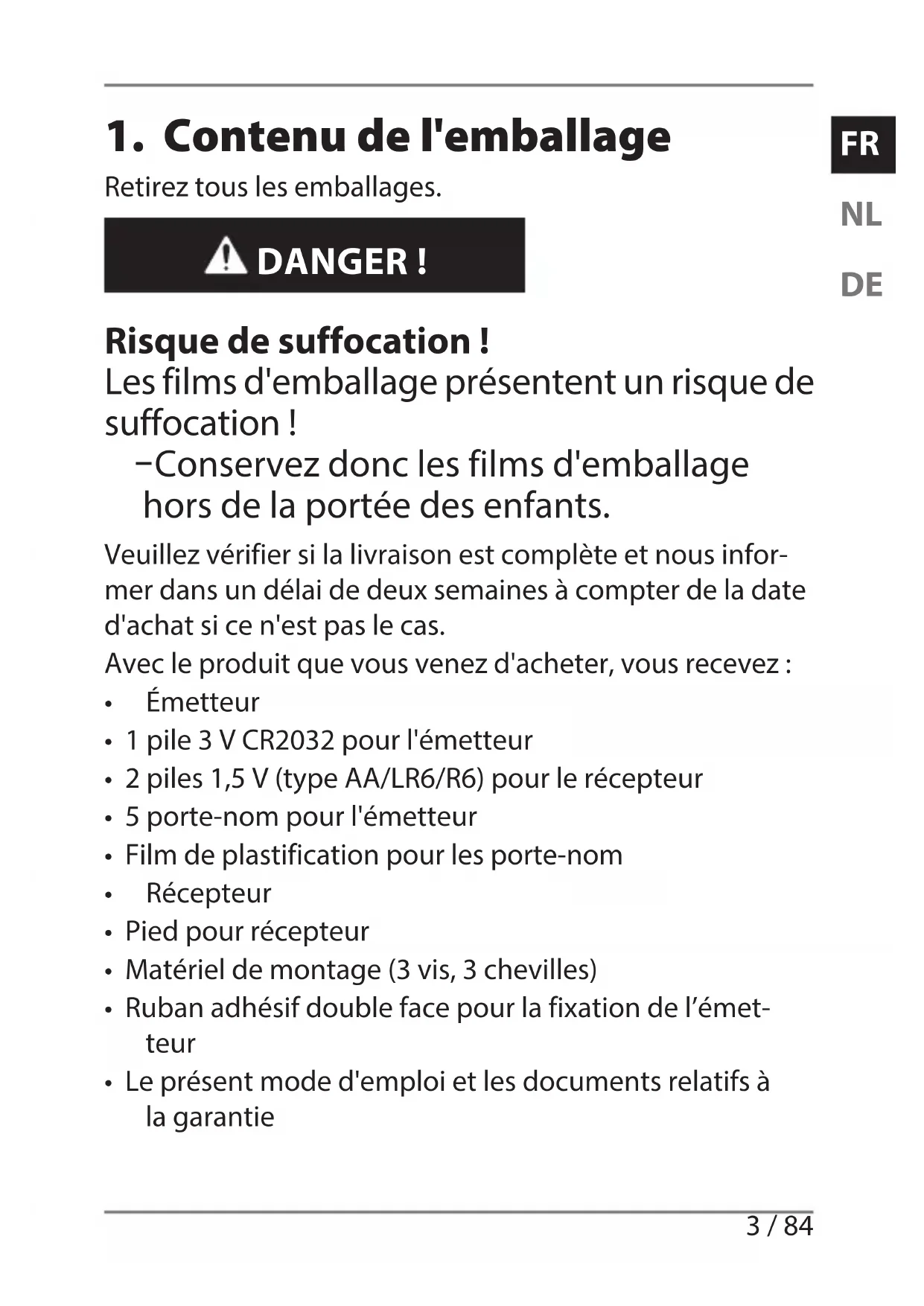

1. Contenu de l'emballage

Retirez tous les emballages. DANGER! Risque de suffocation! Les films d'emballage présentent un risque de suffocation ! − Conservez donc les films d'emballage hors de la portée des enfants. Veuillez vérifier si la livraison est complète et nous infor- mer dans un délai de deux semaines à compter de la date d'achat si ce n'est pas le cas. Avec le produit que vous venez d'acheter, vous recevez:

• 1 pile 3 V CR2032 pour l'émetteur

• 2 piles 1,5 V (type AA/LR6/R6) pour le récepteur

• 5porte-nom pour l'émetteur

• Film de plastification pour les porte-nom

• Matériel de montage (3 vis, 3 chevilles)

• Ruban adhésif double face pour la fixation de l’émet- teur

• Le présent mode d'emploi et les documents relatifs à la garantie 16179 BE ALDI BE content RC1.indb 316179 BE ALDI BE content RC1.indb 3 23.04.2015 09:48:0623.04.2015 09:48:064 / 84 1.1. Lire le mode d'emploi et le conserver Le présent mode d'emploi fait partie de cette sonnette de porte sans fil. Il contient des infor- mations importantes pour la mise en service et l'utilisation. Lisez le mode d'emploi attentivement, en parti- culier les consignes de sécurité, avant d'utiliser cette sonnette de porte sans fil. Le non-respect de ce mode d'emploi peut provoquer de graves blessures ou endommager la sonnette de porte sans fil. Le mode d'emploi est basé sur les normes et ré- glementations en vigueur dans l'Union euro- péenne. À l'étranger, veuillez aussi respecter les directives et lois spécifiques au pays. Conservez ce mode d'emploi pour des utilisa- tions futures. Si vous donnez ou vendez cette sonnette de porte sans fil à des tiers, joignez-y obligatoirement ce mode d'emploi. 16179 BE ALDI BE content RC1.indb 416179 BE ALDI BE content RC1.indb 4 23.04.2015 09:48:0623.04.2015 09:48:065 / 84

1.2. Symboles et avertissements utilisés dans ce mode d'emploi DANGER! Ce terme signalétique désigne un risque à un degré élevé qui, si on ne l'évite pas, a comme conséquence la mort ou une grave blessure. AVERTISSEMENT ! Ce terme signalétique désigne un risque à un degré moyen qui, si on ne l'évite pas, peut avoir comme consé- quence la mort ou une grave blessure. ATTENTION ! Ce terme signalétique désigne un risque à un degré réduit qui, si on ne l'évite pas, peut avoir comme conséquence une blessure moindre ou moyenne. 16179 BE ALDI BE content RC1.indb 516179 BE ALDI BE content RC1.indb 5 23.04.2015 09:48:0623.04.2015 09:48:066 / 84 REMARQUE! Ce terme signalétique avertit de dommages matériels éventuels ou vous donne des informations complémen- taires utiles pour le montage ou l'exploitation. Déclaration de conformité (voir chapitre «Déclaration de conformité») : Les produits portant ce symbole sont conformes aux exigences des directives communautaires. 1.3. Utilisation conforme Cette sonnette de porte sans fil est prévue pour envoyer un signal acoustique et/ou optique au récepteur lorsque le bouton de sonnette sur l'émetteur est actionné. Ne mo- difiez pas l'appareil et ne l'utilisez pas dans un autre but. L'appareil est destiné exclusivement à un usage privé et non à une utilisation industrielle/commerciale. Veuillez noter qu'en cas d'utilisation non conforme, la ga- rantie est annulée : Ne transformez pas l'appareil sans notre accord et n'utilisez pas d'appareils supplémentaires autres que ceux que nous avons nous-mêmes autorisés ou livrés. Utilisez uniquement des pièces de rechange et acces- soires que nous avons livrés ou autorisés. Tenez compte de toutes les informations contenues dans le présent mode d'emploi, en particulier des consignes de sécurité. Toute autre utilisation est consi- dérée comme non conforme et peut entraîner des 16179 BE ALDI BE content RC1.indb 616179 BE ALDI BE content RC1.indb 6 23.04.2015 09:48:0723.04.2015 09:48:077 / 84

dommages corporels ou matériels. N'utilisez pas l'appareil dans des conditions ambiantes extrêmes.

2. Consignes de sécurité

2.1. Généralités AVERTISSEMENT ! Risque de blessure en cas de manipulation incorrecte. − Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles ont reçu de vous les instructions nécessaires à l'utilisation de l'appareil. − Ne pas laisser les enfants jouer avec l'ap- pareil. − Conservez l'appareil et les accessoires dans un endroit hors de la portée des enfants. 16179 BE ALDI BE content RC1.indb 716179 BE ALDI BE content RC1.indb 7 23.04.2015 09:48:0723.04.2015 09:48:078 / 84 AVERTISSEMENT ! Risque de dommages ! Toute manipulation incorrecte peut endom- mager votre appareil et nuire à votre santé. − Ne modifiez en aucun cas vous-même l'appareil et n'essayez pas d'ouvrir et/ ou de réparer vous-même une pièce de l'appareil. − Pour éviter tout danger, adressez-vous en cas de problème au centre de service après-vente Medion ou à un autre atelier spécialisé. 2.2. Consignes pour une manipulation sûre des piles AVERTISSEMENT ! Risque de blessure en cas de manipula- tion incorrecte des piles ! Les piles peuvent contenir des substances inflammables. En cas de manipulation incor- recte, les piles peuvent fuir, chauffer forte- ment, s'enflammer, voire même exploser, ce 16179 BE ALDI BE content RC1.indb 816179 BE ALDI BE content RC1.indb 8 23.04.2015 09:48:0723.04.2015 09:48:079 / 84

qui pourrait endommager l'appareil et nuire à votre santé. − Conserver les piles hors de la portée des enfants. − Si une pile est avalée accidentellement, consulter immédiatement un médecin. − Ne jamais recharger de piles non rechar- geables. Risque d'explosion! − Ne jamais court-circuiter ni les piles ni les bornes d'alimentation. − Ne jamais exposer les piles à une source de chaleur intense telle que rayons du soleil, feu, etc. − Ne jamais démonter ni déformer les piles. Les mains ou doigts pourraient être bles- sés et le liquide se trouvant à l'intérieur des piles, entrer en contact avec les yeux ou la peau. Si cela devait se produire, rincer les parties affectées abondamment à l'eau claire et consulter immédiatement un médecin. − Éviter tout choc brutal et toute secousse. − Nettoyer les piles et les contacts d'un appareil avant d'insérer des piles et si nécessaire. 16179 BE ALDI BE content RC1.indb 916179 BE ALDI BE content RC1.indb 9 23.04.2015 09:48:0723.04.2015 09:48:0710 / 84 ATTENTION ! Risque d'explosion en cas de remplace- ment incorrect des piles ! − Ne jamais inverser la polarité. − Veiller à respecter le pôle plus (+) et le pôle moins (-) afin d'éviter tout court-cir- cuit. − Ne pas mélanger de piles neuves avec des piles usées ni de piles de type différent. Cela pourrait entraîner des dysfonction- nements de l'appareil. De plus, la pile la plus faible se déchargerait trop fortement. − Enlever immédiatement des piles usées d'un appareil. − Enlever les piles d'un appareil si ce der- nier n'est pas utilisé pendant une période prolongée. − Remplacer simultanément toutes les piles usées d'un appareil par des piles neuves du même type. − Pour entreposer ou éliminer des piles, iso- ler les contacts avec du ruban adhésif. 16179 BE ALDI BE content RC1.indb 1016179 BE ALDI BE content RC1.indb 10 23.04.2015 09:48:0723.04.2015 09:48:0711 / 84

2.3. Conditions ambiantes Émetteur REMARQUE! Portée réduite en cas d'interférences envi- ronnantes ! − En conditions optimales, l'émetteur a une portée de 100 m. Celle-ci peut être ré- duite par des bâtiments environnants. − Des sources de brouillage possibles de l'émetteur sont notamment: le montage sur ou contre des pièces en métal, du béton armé, les interférences haute fré- quence de tout type, des appareils utili- sant des fréquences voisines, des ordina- teurs insuffisamment blindés. DANGER! Dommages possibles de l'appareil causés par l'eau ! − Ne pas exposer l'émetteur à des projec- tions d'eau sous forte pression ni à un jet d'eau. 16179 BE ALDI BE content RC1.indb 1116179 BE ALDI BE content RC1.indb 11 23.04.2015 09:48:0723.04.2015 09:48:0712 / 84 2.4. Conditions ambiantes Récepteur DANGER! Dommages possibles de l'appareil causés par des conditions ambiantes défavorables ! − Protéger le récepteur de la sonnette sans fil de l'humidité et de la chaleur. − Éviter de poser ou de fixer le récepteur dans des endroits insuffisamment aérés (p. ex. entre des étagères ou là où des rideaux ou meubles recouvrent les ouver- tures d'aération). DANGER! Dommages possibles de l'appareil causés par l'eau ! − Protéger le récepteur contre toute péné- tration de corps étrangers et de liquides. Ne pas exposer le récepteur à des gouttes ou projections d'eau. Ne pas poser sur l'appareil d'objets remplis de liquide tels qu'un vase. − Ne pas placer de sources de feu nu, p. ex. des bougies allumées, sur l'appareil. 16179 BE ALDI BE content RC1.indb 1216179 BE ALDI BE content RC1.indb 12 23.04.2015 09:48:0823.04.2015 09:48:0813 / 84

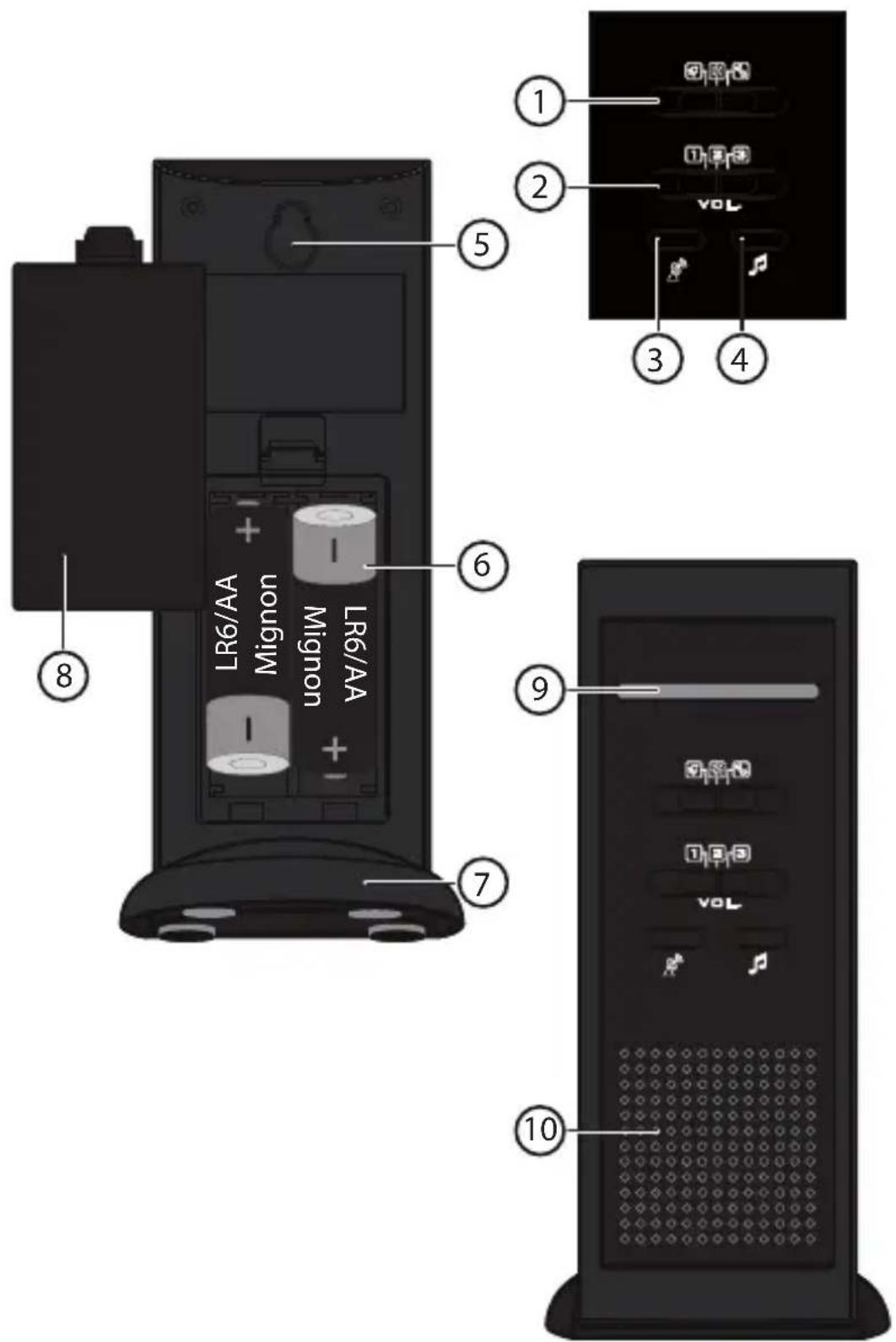

3. Pièces de l'appareil

Récepteur LR6/AA Mignon LR6/AA Mignon

1) Bouton de sélection du signal

2) Bouton de réglage du volume

3) Touche d'émetteur

4) Touche de sélection de la sonnerie

5) Œillet de fixation

6) Compartiment à piles

8) Couvercle du compartiment à piles

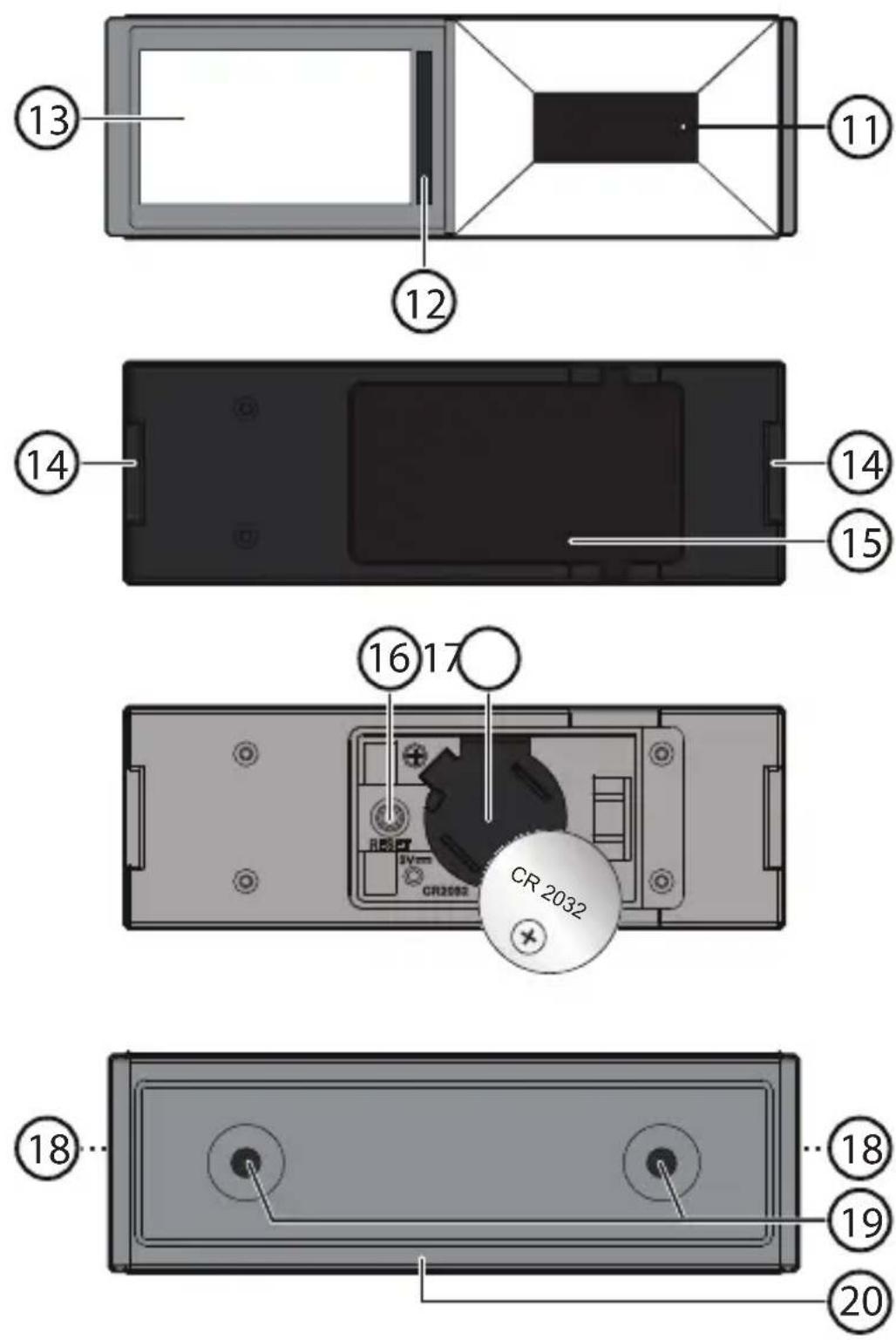

11) Bouton de sonnette

14) Rainures de verrouillage pour le support mural

15) Couvercle du compartiment à pile

17) Compartiment à pile

4. Première mise en service

4.1. Insertion des piles Émetteur L'émetteur fonctionne avec une pile de 3 V de taille CR2032.

1. Enlevez le support mural du boîtier en sortant les brides

des rainures de verrouillage. L'émetteur est protégé contre les projections d'eau et le couvercle du compartiment à pile

tient solidement sur ce dernier

2. Saisissez le couvercle du compartiment à pile

par les deux attaches et enlevez-le.

3. Pour remplacer la pile, appuyez à droite du support de pile

sur la pile usée et enlevez-la du compartiment à pile

4. Veillez à respecter la polarité de la pile neuve (le pôle

+ doit être dirigé vers le haut). Insérez la pile neuve lé- gèrement inclinée dans le support de pile et appuyez doucement sur la pile jusqu'à ce qu'elle soit entière- ment logée dans le compartiment

5. Remettez le couvercle du compartiment à pile

place sur le compartiment

jusqu'à ce que les at- taches se verrouillent.

6. Pour remettre le support mural en place sur le boîtier,

accrochez les brides du support mural

dans les rai- nures de verrouillage

le support mural sur le boîtier jusqu'à ce qu'il s'en- clenche distinctement. Récepteur Le récepteur fonctionne avec 2 piles 1,5 V de type AA/LR6/R6 (Active Energy).

1. Enlevez le couvercle du compartiment à piles

2. Insérez les deux piles. Veillez à respecter la polarité! Le pôle

moins des deux piles doit être en contact avec le ressort.

3. Remettez le couvercle du compartiment à piles

place. 4.2. Synchronisation de l'émetteur et du récepteur Pour que la sonnette de porte sans fil fonctionne, l'émet- teur et le récepteur doivent être synchronisés. Une fois les piles insérées dans le récepteur, la LED s'al- lume. Procédez alors comme suit pour synchroniser l'émetteur et le récepteur :

1. Appuyez sur le bouton de sonnette

de l'émetteur pendant que la LED

du récepteur est allumée. Une sonnerie retentit et l'émetteur est synchronisé avec le récepteur.

2. Si la LED s'éteint avant que vous ayez synchronisé les

appareils, redémarrez l'opération de synchronisation ou appuyez sur la touche d'émetteur

du récepteur pour relancer l'opération. 16179 BE ALDI BE content RC1.indb 1716179 BE ALDI BE content RC1.indb 17 23.04.2015 09:48:0823.04.2015 09:48:0818 / 84 4.3. Sonnerie et volume Sur le récepteur, vous pouvez régler et modifier à tout moment la sonnerie et son volume.

1. Sélectionnez l'une des 16 sonneries ou mélodies dispo-

nibles en appuyant plusieurs fois sur la touche de sé- lection de la sonnerie

2. Réglez le volume avec le bouton de réglage du volume

3. Sélectionnez le type de signal avec le bouton de sélec-

Uniquement sonnerie Uniquement LED bleue clignotante

Sonnerie et LED bleue clignotante

4.4. Signaux lorsque la sonnette est activée Selon le réglage choisi avec le bouton de sélection du si- gnal

clignote sur le récepteur et/ou la sonnerie/mélodie retentit. 16179 BE ALDI BE content RC1.indb 1816179 BE ALDI BE content RC1.indb 18 23.04.2015 09:48:0923.04.2015 09:48:0919 / 84

5. Installation et montage

5.1. Récepteur fi xé DANGER! Risque d'électrocution ! Risque d'électrocution lors du perçage de trous dans un mur. − Lorsque vous percez des trous, veillez à ne pas endommager de lignes électriques ou d'installation passant dans le mur.

1. Choisissez un endroit approprié pour fixer les appareils.

2. L'œillet de fixation au dos

permet d'accrocher le récepteur sur un mur.

3. Percez un trou pour une cheville de 6 mm.

4. Insérez la cheville dans le trou.

5. Vissez une vis dans la cheville en laissant la tête dépas-

6. Vous pouvez maintenant accrocher le récepteur sur la

vis. 16179 BE ALDI BE content RC1.indb 1916179 BE ALDI BE content RC1.indb 19 23.04.2015 09:48:0923.04.2015 09:48:0920 / 84 5.2. Récepteur posé La forme du récepteur en bas vous permet de l'insérer dans le pied

pour pouvoir le poser sur un support. Veillez à ce que ce support soit horizontal et antidérapant. 5.3. Montage du pied

1. Insérez le récepteur avec les deux broches dans les

2. Appuyez le récepteur sur le pied

5.4. Montage de l'émetteur Choisissez près de la porte un endroit approprié où vous voulez fixer la sonnette. REMARQUE! Exclure les interférences Avant de monter la sonnette, faites un es- sai pour vérifier si le signal est bien transmis de l'émetteur au récepteur. Ne montez pas l'émetteur sur du métal. Vous pouvez au choix coller l’émetteur sur un mur avec le ruban adhésif double face fourni ou le fixer à l’aide de vis. Procédez pour cela comme suit : 16179 BE ALDI BE content RC1.indb 2016179 BE ALDI BE content RC1.indb 20 23.04.2015 09:48:0923.04.2015 09:48:0921 / 84

5.5. Vissage du support mural DANGER! Risque d'électrocution ! Risque d'électrocution lors du perçage de trous dans un mur. − Lorsque vous percez des trous, veillez à ne pas endommager de lignes électriques ou d'installation passant dans le mur.

1. Enlevez le support mural de l'émetteur.

Le support mural se monte comme plaque arrière sur le mur.

2. Marquez les deux trous à percer sur le mur.

3. Percez les deux trous pour des chevilles de 6 mm.

4. Insérez les chevilles dans les trous.

5. Vissez le support mural avec deux des vis.

6. Mettez le boîtier en place sur le support mural et ap-

puyez-le prudemment jusqu'à ce qu'il s'enclenche dis- tinctement. 16179 BE ALDI BE content RC1.indb 2116179 BE ALDI BE content RC1.indb 21 23.04.2015 09:48:0923.04.2015 09:48:0922 / 84 5.6. Porte-nom

1. Inscrivez votre nom sur un des porte-nom fournis. Si

vous écrivez à la main, nous vous conseillons d'utiliser un crayon à encre indélébile.

2. Scellez le côté écrit du porte-nom avec le film de plasti-

3. Poussez le cache du porte-nom

sur le côté et insé- rez l'étiquette avec votre nom.

4. Veillez à ce que l'étiquette repose directement sur la

LED pour que le cache puisse être refermé complète- ment.

5. Repoussez le cache

Si les piles ont été remises dans l'émetteur et le récep- teur ou remplacées, les deux appareils doivent éven- tuellement être de nouveau synchronisés. Après le rem- placement des piles, veuillez tout d'abord tester le fonctionnement. En cas d'absence de connexion, synchro- nisez l'émetteur et le récepteur comme suit :

1. Appuyez sur la touche d'émetteur

2. Appuyez sur le bouton de sonnette

de l'émetteur. La mélodie sélectionnée retentit et/ou la LED du récep- teur clignote. L'émetteur et le récepteur sont alors syn- chronisés. Vous pouvez synchroniser un émetteur du modèle MD 16179 avec plusieurs récepteurs du modèle MD 16179. Procédez pour cela comme décrit ci-dessus. 16179 BE ALDI BE content RC1.indb 2316179 BE ALDI BE content RC1.indb 23 23.04.2015 09:48:0923.04.2015 09:48:0924 / 84

synchronisation Appuyez sur la touche Reset

de l'émetteur pour annuler la synchronisation avec le récepteur.

Pour nettoyer le récepteur, utilisez un chiffon sec et doux. Pour nettoyer l'émetteur, vous pouvez utiliser un chiffon doux mouillé et un produit nettoyant non agressif. Évitez les solvants et produits d'entretien chimiques qui risqueraient d'endommager la surface et/ou les inscrip- tions des appareils. 16179 BE ALDI BE content RC1.indb 2416179 BE ALDI BE content RC1.indb 24 23.04.2015 09:48:0923.04.2015 09:48:0925 / 84

Élimination des emballages Éliminez les emballages triés. Jetez papier et car- ton lors de la collecte de vieux papiers et films lors de la collecte de matériaux recyclables. Élimination de l'appareil usagé (Applicable dans l'Union européenne et dans les autres États européens avec des systèmes de collecte séparée selon les matériaux à recycler). Ne pas jeter les appareils usagés avec les dé- chets domestiques! Si la sonnette de porte sans fil ne peut plus être utilisée, chaque consommateur est légalement tenu de remettre les appareils usagés séparé- ment des déchets domestiques, p. ex. dans un point de collecte de sa commune/son quartier. Ceci garantit un recyclage dans les règles des appareils usagés et évite les effets négatifs sur l'environnement. C'est pourquoi les appareils électriques portent le symbole ci-dessus. 16179 BE ALDI BE content RC1.indb 2516179 BE ALDI BE content RC1.indb 25 23.04.2015 09:48:1023.04.2015 09:48:1026 / 84 Les piles et accus ne sont pas des déchets do- mestiques ! En tant que consommateur, vous êtes légalement tenu de remettre tous les accus et piles – qu'ils contiennent ou non des substances toxiques* – dans un point de collecte de votre commune/quar- tier ou dans des magasins vendant des accus et piles afin qu'ils soient recyclés de manière écolo- gique

Éliminez la sonnette de porte sans fil et les piles vides si pos- sible séparément, vous contribuerez ainsi à un recyclage dans les règles.

• signalées par : Cd = cadmium, Hg = mercure, Pb = plomb

10. Caractéristiques techniques

Piles récepteur : 2 piles 1,5 V , type AA/LR6/R6 Pile émetteur : 1 pile bouton lithium 3 V , taille : CR2032 Émetteur protégé contre les projections d'eau : IPX4 Portée : 100 m max. Fréquence : 433 MHz 16179 BE ALDI BE content RC1.indb 2616179 BE ALDI BE content RC1.indb 26 23.04.2015 09:48:1023.04.2015 09:48:1027 / 84

11. Déclaration de conformité

Par la présente, la société Medion AG déclare que le pro- duit MD 16179 est conforme aux exigences européennes suivantes :

12. Mentions légales

Copyright © 2015 Tous droits réservés. Le présent mode d'emploi est proté- gé par le copyright. La reproduction sous forme méca- nique, électronique ou sous toute autre forme que ce soit est interdite sans l'autorisation préalable écrite du fabricant. Le copyright est la propriété de la société : Medion AG Am Zehnthof 77 45307 Essen Allemagne Le mode d'emploi peut être à nouveau commandé via la hotline de service et téléchargé sur le portail de service www.medion.com/be/nl/service/start/. Vous pouvez aussi scanner le code QR ci-dessus et char- ger le mode d'emploi sur votre terminal mobile via le por- tail de service. 16179 BE ALDI BE content RC1.indb 2816179 BE ALDI BE content RC1.indb 28 23.04.2015 09:48:1023.04.2015 09:48:1029 van 84
