Caractéristiques techniques	Hotte de cuisine Limit LIKD60W255, puissance d'aspiration élevée, moteur silencieux, éclairage LED intégré.
Dimensions	Largeur : 60 cm, profondeur : 50 cm, hauteur : 15 cm.
Débit d'air	Débit d'air maximal : 600 m³/h.
Filtration	Filtres à graisse en aluminium, filtres à charbon en option.
Modes de fonctionnement	Extraction et recyclage.
Utilisation	Idéale pour les cuisines de taille moyenne, facile à utiliser avec des commandes tactiles.
Maintenance	Filtres lavables en machine, nettoyage régulier recommandé pour un fonctionnement optimal.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique.
Informations générales	Design moderne, disponible en finition blanche, garantie de 2 ans.

FOIRE AUX QUESTIONS - LIKD60W255 Limit

La hotte ne s'allume pas, que faire ?

Vérifiez si la hotte est correctement branchée et si l'interrupteur est en position 'on'. Assurez-vous également que le fusible n'est pas grillé.

La hotte fait trop de bruit, est-ce normal ?

Un certain niveau de bruit est normal, mais si le bruit est excessif, vérifiez si les filtres sont propres et si la hotte est correctement installée.

Comment nettoyer les filtres de la hotte ?

Les filtres peuvent généralement être lavés à l'eau chaude savonneuse. Rincez-les bien et laissez-les sécher avant de les remettre en place.

La hotte n'aspire pas bien, que faire ?

Vérifiez que les filtres ne sont pas obstrués et que les conduits d'évacuation ne sont pas bouchés. Si nécessaire, nettoyez ou remplacez les filtres.

Quelle est la puissance de la hotte Limit LIKD60W255 ?

La puissance de la hotte Limit LIKD60W255 est de 255 W.

Puis-je installer la hotte moi-même ?

Oui, mais il est recommandé de suivre le manuel d'installation fourni. Si vous n'êtes pas sûr, faites appel à un professionnel.

Comment remplacer l'ampoule de la hotte ?

Débranchez la hotte, puis retirez le couvercle de l'ampoule et remplacez-la par une ampoule de même type et puissance.

Quelle est la durée de garantie de la hotte ?

La hotte Limit LIKD60W255 est généralement couverte par une garantie de 2 ans, mais veuillez vérifier auprès du vendeur pour les conditions spécifiques.

MODE D'EMPLOI LIKD60W255 Limit

Notice d'utilisation

Informations et conseils

ATTENTION : Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisine.

Dans certaines circonstances, l'appareil électrique peut représenter un danger.

• La pièce doit être correctement ventilée lorsque la hotte est utilisée en même temps que des appareils brûlant du gaz ou d'autres carburants.
• Ne vérifiez pas l'état des filtres lorsque la hotte est en marche.
• Ne touchez pas l'ampoule jusqu'à une demi-heure après utilisation de l'appareil.
• Ne flambez pas d'aliments sous la hotte.
• Évitez d'ouvrir le gazomètre lorsqu'il n'y a pas de poêle sur la cuisinière, car cela pourrait endommager les filtres et provoquer un incendie.
• Surveillez sans interruption la friture pour éviter que l'huile surchauffée ne provoque un incendie.
  • Débranchez la prise électrique avant d'effectuer toute maintenance.
• Vous devez observer les réglementations concernant l'air d'extraction.
• Lorsque la hotte et les appareils fournis avec une énergie autre que l'énergie électrique fonctionnent simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4x10 bar).
• Surveillez toujours les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil,
• Attention ! Observez les avertissements de la fiche d'instructions concernant l'utilisation de l'appareil lorsque l'air est extrait de la pièce.
  • La hotte est conçue pour être installée au-dessus d'un plan de cuisson de 4 éléments maximum.
  • Usage uniquement domestique et en intérieur.
  • Débranchez l'appareil de la prise lorsque vous n'utilisez pas l'appareil, et avant de le nettoyer.
  • Pour éviter le risque d'électrocution, n'immergez pas l'appareil, le câble ou la prise dans l'eau ou un autre liquide.
• Cet appareil peut être utilisé par des enfants de 8 ans et plus, et des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, s'ils sont supervisés ou instruits sur l'utilisation de l'appareil de manière sécurisée, et ont compris les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants, sauf s'ils sont âgés de plus de 8 ans et sont supervisés.

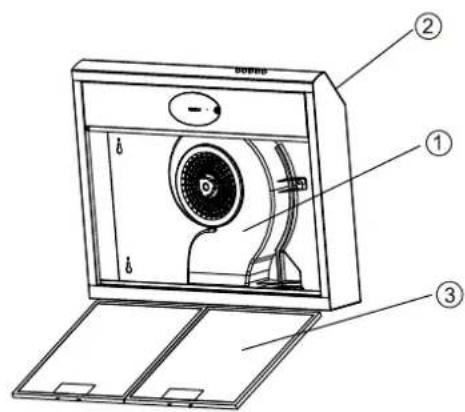

Découvrez votre hotte

Veuillez lire ces instructions avant d'utiliser votre hotte.

1. Conduite d'air

2. Corps principal

3. Filtre à graisse (filtre métallique en option)

Inclut aussi :

• Visière rabattable
• Instructions d'utilisation

i

Information

Nous vous félicitons pour l'achat de votre Hotte, qui est conçue pour inclure de nombreuses caractéristiques de haut niveau, qui vous permettent de mieux profiter de la vie.

Avant d'installer et / ou d'utiliser la hotte, lisez soigneusement toutes les instructions.

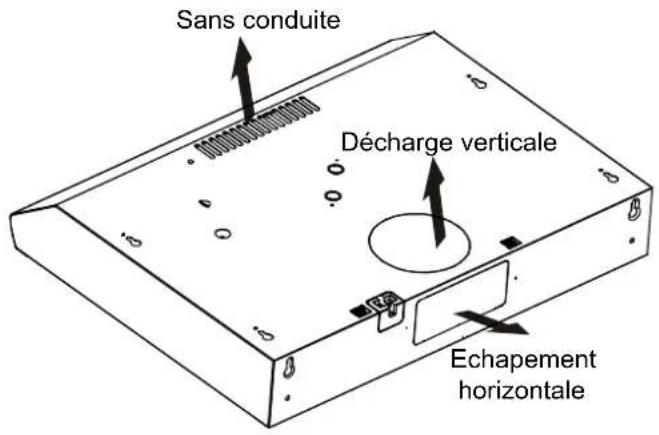

Sélection de la direction de tirage d'air

Entièrement convertible pour opération verticale, horizontale ou sans conduite.

Sans conduite Décharge verticale Echapement horizontale

1

Information

L'air ne doit pas être déchargé dans une conduite utilisée pour l'extraction de vapeurs provenant d'appareils brûlant des gaz ou d'autres carburants. Vous dev ez observer les réglementations concernant l'air d'extraction.

C'est l'option le plus courrant. En sélectant cette option, vous devez ouvrir le conduit A en inserrant un tourmevis à tête plate sous un des côtées et en soulevant prudement. Le conduit B ne peut pas être enlevé.

Décharge horizontale

Présumant que le capot est contre un mur exterieure, et les obstructions ne sont pas trops grand, c'est la meilleure option. En sélectant cette direction, vous devez ouvrir le conduit B, en laissant le conduit A fermé.

i

Information Il doit avoir assez d'air pour une bonne combustion et une bonne évacuation de gaz par le cheminée.

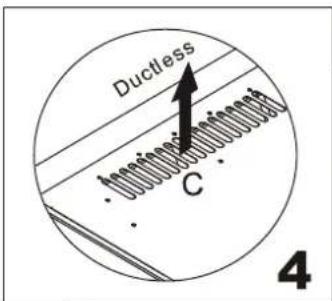

Avec une installation sans conduit, l'air est recyclée dans la cuisine. Si vous ne cuisinez pas beaucoup, c'est la meilleure option. Il faut pas enlever les points de conduit A ou B, vous avez simplement besoin de l'ouverture de conduit C. Vous avez besoin de filtres pour retirer les mauvaises odeurs. Ces filtres doivent être lavés et remplacés régulièrement.

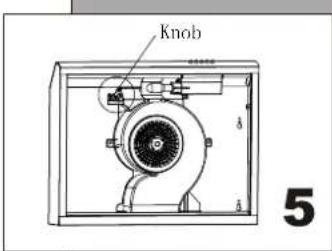

Knob 5

Aprs avoir sélecté la direction de décharge et avoir terminé l'installation, vous pouvez tourner le bouton pour choisir avec ou sans conduit. Ouvrez le filtre, vous trouverez le filtre.

6 1 2

Fig 6.2: avec conduit Fig 6.1: sans conduit

i

Information Des capots sans conduit doivent toujours avoir de la ventilation vers l'extérieur.

Installation

Assurez-vous que l'alimentation a été éteinte avant de commencer cette installation.

≥650MM

7

Pour installer cette hotte, vous aurez besoin de deux assistants. Vous aurez besoin des outils et du matériel suivants pour compléter cette installation. *Perceuse*Tournevis à tête plate*Tournevis cruciforme ou perceuse sans fil avec embout cruciforme *Cisailles à tôle* Clé 3/8"ou rochet à extension *mettre ruban* scie manuelle ou scie sauteuse *ruban isolant *ruban adhésif

1. Retirez la hotte du carton.
2. Posez la hotte à l'envers sur une table couverte de carton ou de papier pour éviter de rayer la table ou la hotte.
3. L'installation de la hotte doit se faire dans un rayon de 0,8 m.
4. Notre recommandation est qu'après l'installation, le bas de la hotte ne soit pas être à moins de 650 mm et pas à plus de 750 mm au-dessus des éléments chauffants et des brûleurs de la cuisinière.

Information

Le travail d'installation et de câblage électrique doivent être faits par une ou plusieurs personnes qualifiées conformément à toutes les normes et réglementations applicables, y compris celles concernant la construction à indi ce de résistance au feu.

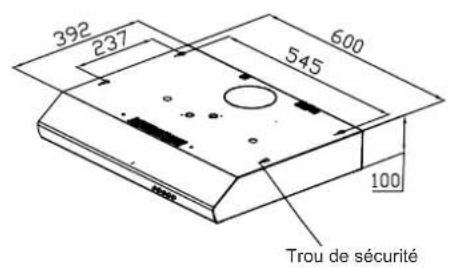

392 237 600 545 100 Trou de sécurité

8

1. Accrochez la hotte et laissez les 4 vis entrer dans les trous. Les 4 vis doivent être dans les paries étroites des trous. Les vis doivent être fermement serrées. Assurez-vous que l'installation entre la hotte et le meuble est assez serrée.

2. Conformément à la figure, assurez-vous de la position de la hotte dans le meuble. Les baguettes en bois doivent être alignées sur les 4 fentes situées sur le dessus de la hotte. Sur le meuble, installez 4 vis (fournies) en fonction de la position relative des 4 trous situés sur le bas de la hotte. L'étendue de vissage dépendra de l'installation adjacente.

3. Installez les vis dans les trous de sécurité si la hotte bouge d'avant en arrière, afin que son utilisation soit plus sûre.

Information

Lorsque vous coupez ou percez dans un mur ou un plafond, n'endommagez pas le câblage électrique ou autres services publics dissimulés.

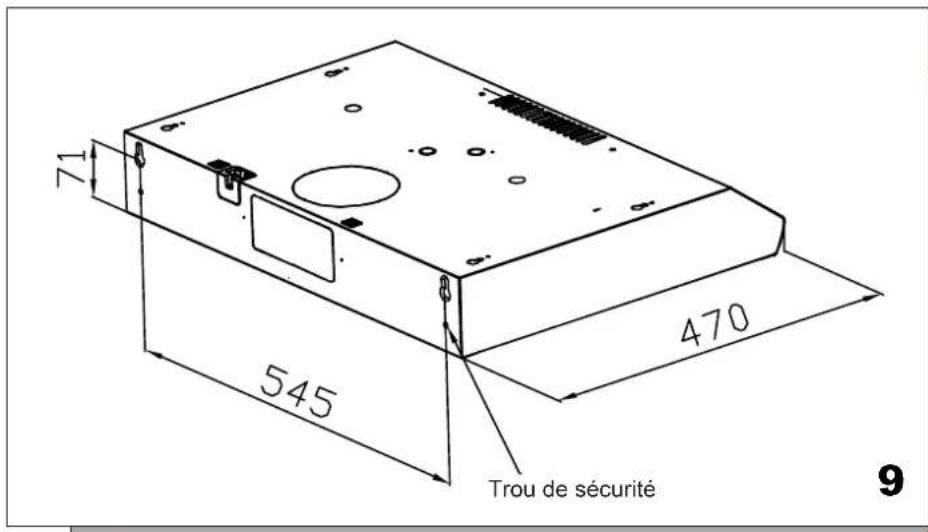

71 545 470 Trou de sécurité 9

Si la surface d'installation du meuble ne s'adapte pas à l'installation de la hotte, comme sur la FIG. 5, fixez la position de la hotte au mur. Sur le mur, installez 4 vis (fournies) en fonction de la position relative des 2 trous situés à l'arrière de la hotte. L'étendue de vissage dépendra de l'installation adjacente. Installez aussi les vis dans les trous de sécurité si la hotte bouge d'avant en arrière afin que son utilisation soit plus sûre.

Information

La hotte doit être installée et connectée à des conduites où d'autres appareils sont installés et qui utilisent une énergie autre que l'électricité (chauffe-eau, bouilloire (cuisinière à gaz), etc.).

Méthode d'utilisation de la hotte

Allumez la hotte lorsque vous cuisinez à grand feu ou lorsque vous flambez.

10

1. Ajustez le bouton sur la position correcte.
2. Introduisez fermement la fiche électrique.

11

Appuyez sur le commutateur de la lumière pour l'allumer. Les ampoules s'allumeront. Sinon, les ampoules ne fonctionneront pas. Lorsque vous appuyez sur le bouton "1", le moteur tourne à faible vitesse. Lorsque vous appuyez sur le bouton "2", le moteur tourne à vitesse moyenne. Lorsque vous appuyez sur le bouton "3", le moteur tourne à grande vitesse. Lorsque vous appuyez sur le bouton "0", le moteur cesse de tourner.

12

Remplacer une ampoule : puis installez une ampoule neuve. La puissance des ampoules ne doit pas être supérieure à 28W.

i

Information

Nettoyez régulièrement les ventilateurs. Ne laissez pas la graisse s'accumuler sur le ventilateur ou le filtre.

Instructions de nettoyage

Déconnectez la hotte du secteur avant de la nettoyer ou de la réparer.

1. Nettoyez fréquemment la surface de la hotte. Utilisez un savon ou un détergent doux pour nettoyer la hotte.
2. N'utilisez pas de détergent alcalin fort ou d'abrasifs.
3. Évitez l'utilisation de poudre à récurer ou de composants d'eau de vaisselle.
4. Le filtre à graisse peut être lavé avec un savon ou détergent doux. (les grosses accumulations de graisses ne se nettoient pas facilement, et le filtre devra peut-être être remplacé)
5. Les filtres au charbon ne peuvent pas être nettoyés et doivent être remplacés régulièrement.

i

Information

Pendant le nettoyage, l'eau ne doit pas rentrer dans les parties électriques du moteur, des boutons de commande, etc.

Mise au rebut correcte de ce produit

Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets domestiques dans l'UE. Pour éviter d'éventuels dommages sur l'environnement ou sur la santé humaine dûs à des mises au rebut non contrôlées, recyclez le produit de matière responsable pour promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de tri et de collecte ou contactez votre détaillant qui vous a vendu le produit. Il pourra prendre ce produit pour le recycler de manière sûre pour l'environnement.

Le fabricant refuse toute responsabilité si les recommandations et instructions de ce document concernant l'installation, la maintenance et l'utilisation ne sont pas observées et respectées lors de l'utilisation de la hotte.
