GEBRUIKSAANWIJZING LIKD60W255 Limit

Informatie en advies

Opgepast: Wanneer in gebruik tijdens het koken, kunnen onderdelen warm worden.

- Er moet voldoende ventilatie zijn in de ruimte waarin de afzuigkap gebruikt wordt samen met toestellen die gas of andere brandstoffen gebruiken.

- De filters niet controleren terwijl de afzuigkap in werking is.

- Binnen het half uur na gebruik de lamp niet aanraken.

- Niet flamberen onder de afzuigkap.

- Geen gasvuur openen zonder pot op, dit is slecht voor de filters en veroorzaakt brandgevaar

- Houd bakkend voedsel in het oog, zodat er geen brandgevaar ontstaat.

- Bij onderhoud de stroomstekker uittrekken.

- De regelgeving ivm de afvoer van lucht moet gevolgd worden.

- Kinderen moeten onder toezicht blijven, zodat ze niet met het apparaat gaan spelen.

- De afzuigkap is bedoeld om te plaatsen boven een kookplaat met niet meer dan 4 kookzones.

- Enkel voor gebruik binnenshuis en binnen het huishouden.

- Wanneer het toestel niet in gebruik is, of voor het te kuisen, de stroomstekker uittrekken.

- Het toestel, de stekker of de kabel mogen om het gevaar van een elektrische schok te vermijden niet in water ondergedompeld worden

- Het toestel mag gebruikt worden door kinderen vanaf acht jaar en door mensen met een zwakker lichamelijk, zintuiglijk of geestelijk vermogen indien ze onderricht gekregen hebben in het gebruik en de gevaren van het toestel. Poetsen en onderhoud mag enkel door kinderen gebeuren wanneer ze onder toezicht staan.

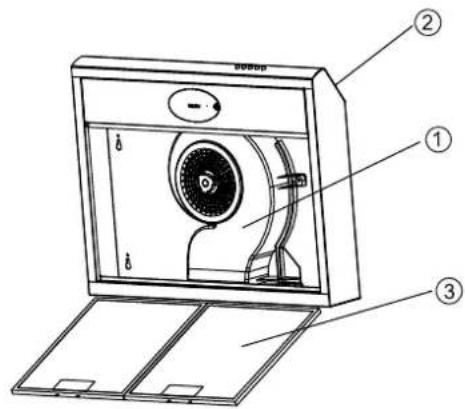

KEN JE AFZUIGKAP

1. verbinding luchtkanaal 2. Hoofdtoestel
2. Vetfilter (metalen filter optioneel)

Ook inclusief:

Demper flap

Gebruiksaanwijzing

i

Informatie

Proficiat met de aankoop van uw afzuigkap, Deze is gemaakt uit kwaliteitsonderdelen om een goede werking te garanderen.

Lees de instructies alvorens de afzuigkap te installeren of te gebruiken.

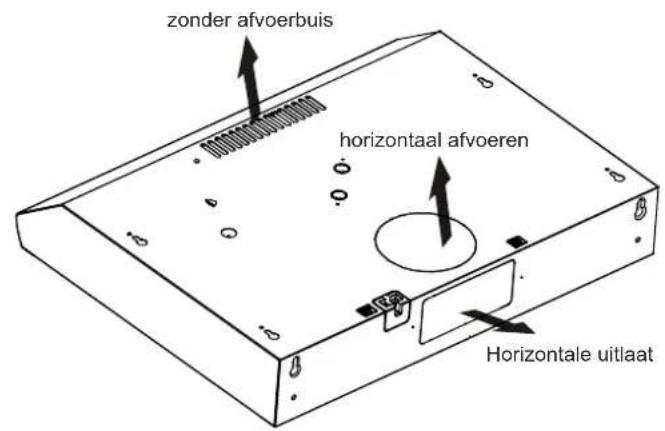

SELECTIE RICHTING ONTLUCHTING

Volledig aan te passen voor vertikaal gebruik, horizontaal gebruik of gebruik zonder afvoerbuis

zonder afvoerbuis horizontaal afvoeren Horizontale uitlaat

1

i

Informatie

De lucht moet afgevoerd worden door een buis geschikt voor het afvoeren van uitwasemingen van brandende gassen of andere brandstoffen. De regelgeving betreffende de afvoer v an lucht moet nageleefd worden.

Vertikaal is het meest gebruikelijk. Door deze uitlaat te kiezen, hoeft u enkel het uitlaatstuk A te verwijderen. Doe dit door aan één van de uiteindes een platte schroevendraaier als hefboom te gebruiken. Breek de hechtingspunten. Het uitlaatstuk B mag in dit geval zeker niet verwijderd worden.

Wanneer de dampkap zich tegen een buitenmuur bevindt, krijgt de horizontale uitlaat de voorkeur, ten minste wanneer er geen te grote obstructies zijn. Bij deze optie dient u het uitlaatstuk B te verwijderen. Het uitlaatstuk A mag in dit geval niet verwijderd worden.

i

Informatie Er is voldoende lucht nodig voor een goede verbranding en de uitlaat van verbrandings- gassen door de uitlaatpijp.

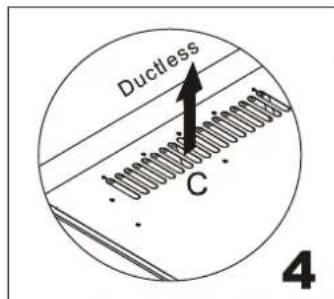

Bij een installatie zonder afvoerbuis circulleert de lucht terug in de keuken. Indien u niet intensief kookt, is dit de aangewezen installatiemethode. Hierbij moet u geen uitlaatstukken verwijderen, maar kiest u voor uitvoer C. Gebruik een filter om kookgeuren te vermijden. Deze filters moeten regelematig gewassen en vervangen worden.

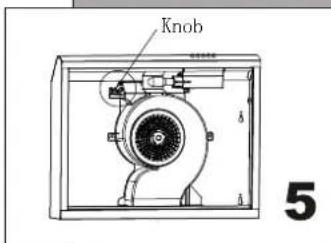

Knob 5

Na het selecteren van de richting van de afvoer en het beëindigen van de installatie kan u aan de knop "met of zonder afvoerbuis" draaien. Bij het opnen van de filter ziet u deze knop.

6 2 1

De knop zoals bij Fig 6-2: met afvoerbuis. De knop zoals bij Fig 6-&: zonder afvoerbuis.

INSTALLATIE

Sluit de stroom af alvorens de installatie te starten

≥650MM

7

Om de afzuigkap te installeren heb je twee assistenten nodig.

Het volgende materiaal is nodig bij de installatie: *Boor *Platte schroevendraaier * kruis-schroevendraaier of draadloze elektrische boor met kop voor kruis-schroeven * blikschaar *moersleutel of ratel met verlengstuk *handzaag of decoupeerzaag *tape met met afstandsmaten *elektrische tape *duct tape

1. Neem het toestel uit de verpakking
2. Leg de dampkap omgekeerd op een tafel die met karton of papier beschermd wordt tegen krassen.

3. De plaats waar de afzuigkap geïnstalleerd moet worden, moet binnen de 0,8 meter zijn.

4. We raden aan dat na installatie de onderkant van de afzuigkap zich op niet minder dan 650 mm en niet meer dan 750 mm boven de kookzones bevindt.

Informatie

Het installeren en het werken aan de elektrische bedradingen moet gebeuren door een bevoegd en gekwalificeerd persoon.

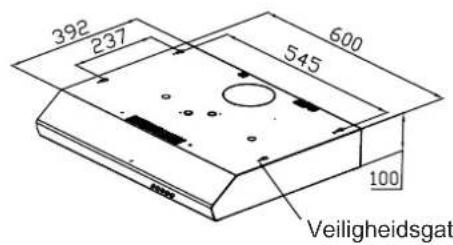

392 237 600 545 100 Veiligheidsgat

8

1. Plaats de afzuigkap met de 4 schroeven in de nauwe gedeelten van de sleutelgaten. Span de schroeven goed aan, de afzuigkap moet stevig op het toestel bevestigd worden.

2. Plaats de kap correct op het toestel, rekening houdende met de afbeelding. De houten strips moeten in het verlengde van de 4 sleutelgaten bovenaan de afzuigkap liggen. Bevestig 4 (bijgeleverde) schroeven op het toestel naar gelang van de positie van de 4 sleutelgaten onderaan de afzuigkap.

3. Plaats schroeven in de veiligheidsgaten, in geval van een naar voor of naar achter bewegen van de afzuigkap. Dit als extra veiligheidsmaatregel.

Informatie

Bij het boren of snijden in de muur of het plafond moet men er op letten geen achterliggende leidingen of andere verborgen voorzieningen te raken.

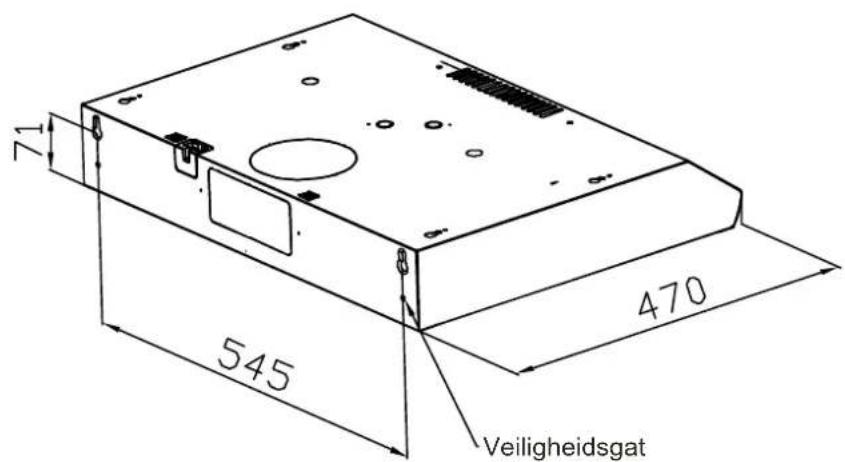

71 545 470 Veiligheidsgat

9

Indien de ruimte er niet is om de afzuigkap te installeren, bevestig deze dan aan de wand (figuur 5). Plaats 2 (bijgeleverde) schroeven in de wand, tegenover de posities van 2 sleutelgaten achteraan de afzuigkap. Plaats ook schroeven in de veiligheidsgaten, in geval van een naar voor of naar achter bewegen van de afzuigkap. Dit als extra veiligheidsmaatregel.

GEBRUIK VAN DE AFZUIGKAP

10

1. Plaats de selectieknop naar de juiste positie
2. Steek de stekker in het stopcontact

11

Schakel de lichtschakelaar in, de lamp moet nu aan gaan. Anders is de lamp defect. Wanneer men op knop 1 duwt, zal de motor op lage snelheid draaien.

Op knop 2 draait de motor op een gematigde snelheid. Op knop 3 draait de motor op hoge snelheid.

Wanneer men op knop 0 duwt, stop te motor.

12

Vervangen lamp: Verwijder de defecte lamp, vervang deze met de nieuwe lamp. Deze lamp mag maximum 28W zijn.

Informatie

Kuis de ventilator regelmatig.

Er mag zich geen vet opstapelen op de ventilator of de filter.

KUISEN VAN DE AFZUIGKAP

Trek de stekker van de afzuigkap uit de stekker alvorens het toestel te kuisen of onderhoudswerken uit te voeren.

1. Poets het oppervlak van de afzuigkap regelmatig. Gebruik een milde zeep of detergent.
2. Gebruik geen te sterke of schurende producten.
3. Niet in de vaatwasser steken.
4. Was een vette filter met milde zeep of detergent. (Opgehoopt vet kan moeilijk te kuisen zijn en een vervanging van de filter vragen)
5. Steenkoolfilters kan men niet kuisen en moeten regelmatig vervangen worden.

i

Informatie

Bij het kuisen mag het water niet in de motor, het controlepaneel of andere elektrische delen lopen.

RECYCLEREN VAN HET TOESTEL

Oude toestellen mogen na gebruik niet bij het gewone restafval weggesmeten worden, maar moeten naar een centrum gebracht worden voor recyclage van elektrische en elektronische apparaten.

Een merkteken op het toestel, in de gebruiksaanwijzing of op de verpakking toont aan dat het toestel geschikt is voor recyclage.

Het materiaal binnen het toestel is geschikt voor recyclage en dusdanig gemerkt.

Door het recycleren van apparaten of onderdelen van toestellen doe je een bijdrage voor de bescherming van het milieu.

Informatie betreffende centra voor recyclage is te verkrijgen bij de lokale autoriteiten.

De producent is niet verantwoordelijk wanneer deze richtlijnen en aanbevelingen niet opgevolgd worden betreffende installatie, onderhoud en gebruik van de afzuigkap.
