MODE D'EMPLOI LIKD90X450 Limit

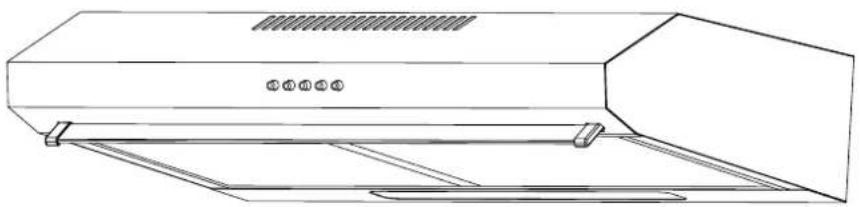

Modèle LIKD60X450 LIKD90X450

Notice d'utilisation

Informations et conseils

ATTENTION : Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisine.

Dans certaines circonstances, l'appareil électrique peut représenter un danger.

• La pièce doit être correctement ventilée lorsque la hotte est utilisée en même temps que des appareils brûlant du gaz ou d'autres carburants.
• Ne vérifiez pas l'état des filtres lorsque la hotte est en marche.
• Ne touchez pas l'ampoule jusqu'à une demi-heure après utilisation de l'appareil.
• Ne flambez pas d'aliments sous la hotte.
• Évitez d'ouvrir le gazomètre lorsqu'il n'y a pas de poêle sur la cuisinière, car cela pourrait endommager les filtres et provoquer un incendie.
• Surveillez sans interruption la friture pour éviter que l'huile surchauffée ne provoque un incendie.
  • Débranchez la prise électrique avant d'effectuer toute maintenance.
• Vous devez observer les réglementations concernant l'air d'extraction.
• Lorsque la hotte et les appareils fournis avec une énergie autre que l'énergie électrique fonctionnent simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4x10 bar).
• Surveillez toujours les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil,
• Attention ! Observez les avertissements de la fiche d'instructions concernant l'utilisation de l'appareil lorsque l'air est extrait de la pièce.
  • La hotte est conçue pour être installée au-dessus d'un plan de cuisson de 4 éléments maximum.
  • Usage uniquement domestique et en intérieur.
  • Débranchez l'appareil de la prise lorsque vous n'utilisez pas l'appareil, et avant de le nettoyer.
  • Pour éviter le risque d'électrocution, n'immergez pas l'appareil, le câble ou la prise dans l'eau ou un autre liquide.
• Cet appareil peut être utilisé par des enfants de 8 ans et plus, et des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, s'ils sont supervisés ou instruits sur l'utilisation de l'appareil de manière sécurisée, et ont compris les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants, sauf s'ils sont âgés de plus de 8 ans et sont supervisés.

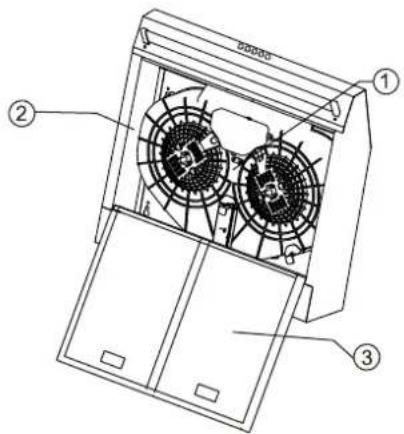

Découvrez votre hotte

Veuillez lire ces instructions avant d'utiliser votre hotte.

1. Conduite d'air

2. Corps principal

3. Filtre à graisse (filtre métallique en option)

Inclut aussi :

• Visière rabattable
• Instructions d'utilisation

i

Information

Nous vous félicitons pour l'achat de votre Hotte, qui est conçue pour inclure de nombreuses caractéristiques de haut niveau, qui vous permettent de mieux profiter de la vie.

Avant d'installer et / ou d'utiliser la hotte, lisez soigneusement toutes les instructions.

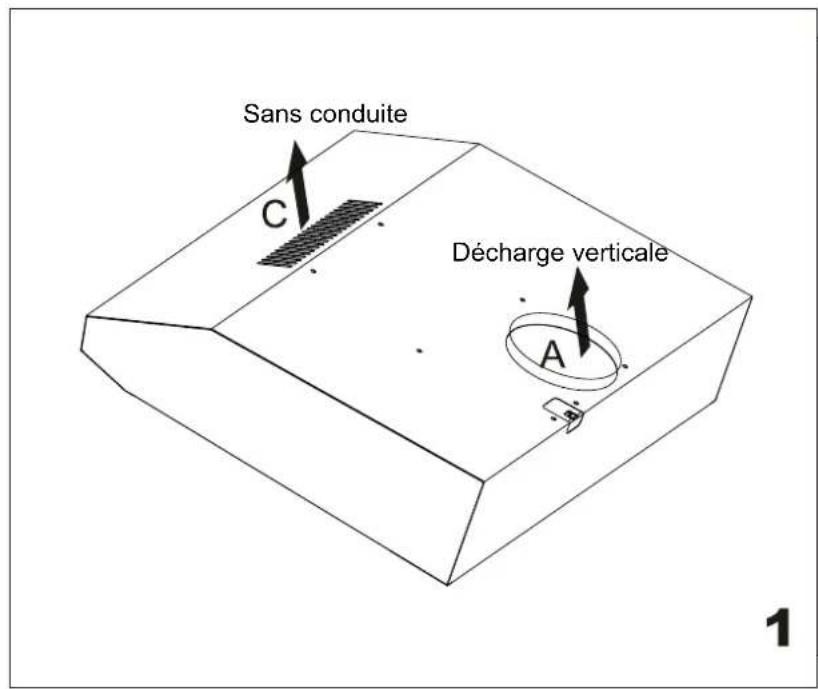

Sélection de la direction de tirage d'air

Entièrement convertible pour opération verticale, horizontale ou sans conduite.

Sans conduite C Décharge verticale A 1

Information

L'air ne doit pas être déchargé dans une conduite utilisée pour l'extraction de vapeurs provenant d'appareils brûlant des gaz ou d'autres carburants. Vous dev ez observer les réglementations concernant l'air d'extraction.

A

2

Décharge verticale

La décharge verticale est la plus commune. Si vous sélectionnez cette direction de tirage d'air, vous n'aurez qu'à ouvrir l'entrée défonçable de conduite A. Retirez l'entrée défonçable de conduite en insérant un tournevis à tête plate sous l'une des extrémités et en faisant levier. Ensuite, coupez ou cassez les points d'attache avec des cisailles à tôle. Assurez-vous que l'entrée défonçable B n'est pas retirée.

Sans conduite C

3

Sans conduite

Dans une installation sans conduite, l'air est recyclé dans la cuisine. Si vous prévoyez pas de beaucoup cuisiner, cette méthode peut être parfaite. Il ne sera pas nécessaire de retirer les entrées défonçables de conduite. Il vous suffira de choisir l'entrée défonçable C. Vous devez utiliser des filtres pour contribuer à retirer les odeurs de cuisine. Ces filtres doivent être lavés et remplacés régulièrement.

Information

Une certaine quantité d'air est nécessaire pour la combustion correcte et l'extraction de gaz à travers la conduite (cheminée) de l'équipement de brûlage de carburant pour éviter le refoulement d'air.

5

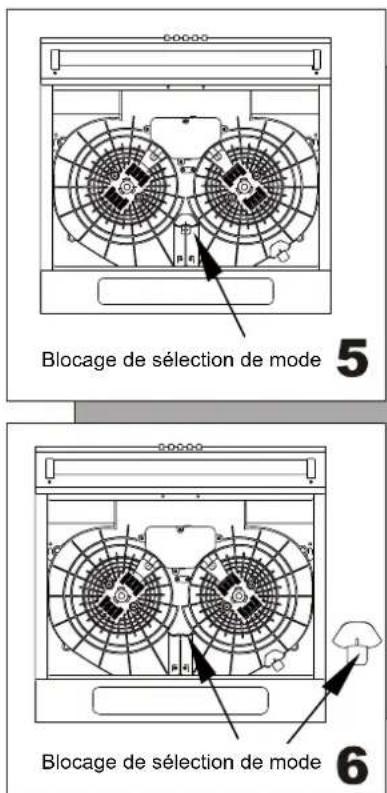

Pour sélectionner le mode recyclage, mettez le blocage de mode en position indiquée sur la fig. 6, et pour sélectionner l'opération par conduite, introduisez le blocage de mode dans une position indiquée sur la fig. 5.

6

i

Information

Les ventilateurs sans conduite doivent toujours être dirigés vers l'extérieur.

Installation

Assurez-vous que l'alimentation a été éteinte avant de commencer cette installation.

≥650MM

7

Pour installer cette hotte, vous aurez besoin de deux assistants. Vous aurez besoin des outils et du matériel suivants pour compléter cette installation. *Perceuse*Tournevis à tête plate*Tournevis cruciforme ou perceuse sans fil avec embout cruciforme *Cisailles à tôle* Clé 3/8"ou rochet à extension *mettre ruban* scie manuelle ou scie sauteuse *ruban isolant *ruban adhésif

1. Retirez la hotte du carton.
2. Posez la hotte à l'envers sur une table couverte de carton ou de papier pour éviter de rayer la table ou la hotte.
3. L'installation de la hotte doit se faire dans un rayon de 0,8 m.
4. Notre recommandation est qu'après l'installation, le bas de la hotte ne soit pas être à moins de 650 mm et pas à plus de 750 mm au-dessus des éléments chauffants et des brûleurs de la cuisinière.

Information

Le travail d'installation et de câblage électrique doivent être faits par une ou plusieurs personnes qualifiées conformément à toutes les normes et réglementations applicables, y compris celles concernant la construction à indi ce de résistance au feu.

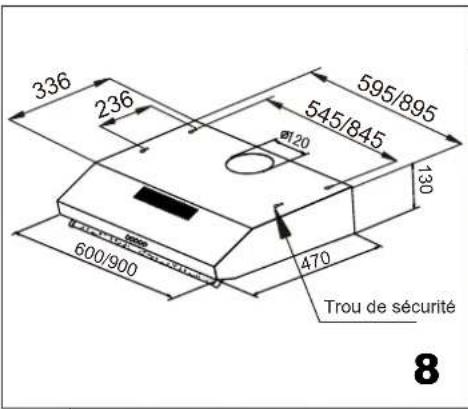

336 236 595/895 545/845 Ø120 130 600/900 470 Trou de sécurité 8

1. Accrochez la hotte et laissez les 4 vis entrer dans les trous. Les 4 vis doivent être dans les paries étroites des trous. Les vis doivent être fermement serrées. Assurez-vous que l'installation entre la hotte et le meuble est assez serrée.

2. Conformément à la figure, assurez-vous de la position de la hotte dans le meuble. Les baguettes en bois doivent être alignées sur les 4 fentes situées sur le dessus de la hotte. Sur le meuble, installez 4 vis (fournies) en fonction de la position relative des 4 trous situés sur le bas de la hotte. L'étendue de vissage dépendra de l'installation adjacente.

3. Installez les vis dans les trous de sécurité si la hotte bouge d'avant en arrière, afin que son utilisation soit plus sûre.

Information

Lorsque vous coupez ou percez dans un mur ou un plafond, n'endommagez pas le câblage électrique ou autres services publics dissimulés.

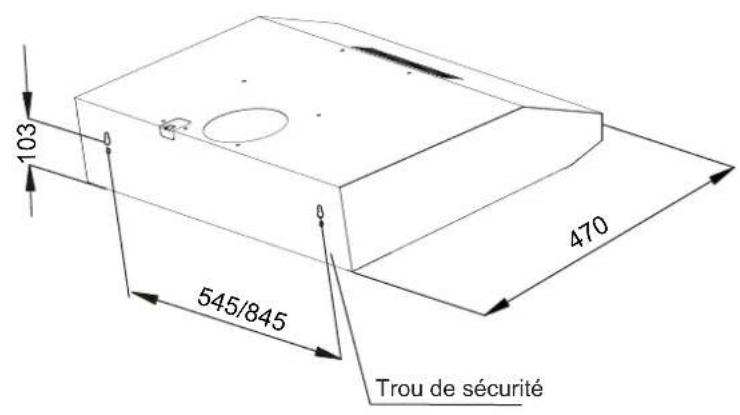

103 545/845 470 Trou de sécurité

9

Si la surface d'installation du meuble ne s'adapte pas à l'installation de la hotte, comme sur la FIG. 5, fixez la position de la hotte au mur. Sur le mur, installez 4 vis (fournies) en fonction de la position relative des 2 trous situés à l'arrière de la hotte. L'étendue de vissage dépendra de l'installation adjacente. Installez aussi les vis dans les trous de sécurité si la hotte bouge d'avant en arrière afin que son utilisation soit plus sûre.

Information

La hotte doit être installée et connectée à des conduites où d'autres appareils sont installés et qui utilisent une énergie autre que l'électricité (chauffe-eau, bouilloire (cuisinière à gaz), etc.).

Méthode d'utilisation de la hotte

Allumez la hotte lorsque vous cuisinez à grand feu ou lorsque vous flambez.

1. Ajustez le bouton sur la position correcte.
2. Introduisez fermement la fiche électrique.

11

Appuyez sur le commutateur de la lumière pour l'allumer. Les ampoules s'allumeront. Sinon, les ampoules ne fonctionneront pas. Lorsque vous appuyez sur le bouton "1", le moteur tourne à faible vitesse. Lorsque vous appuyez sur le bouton "2", le moteur tourne à vitesse moyenne. Lorsque vous appuyez sur le bouton "3", le moteur tourne à grande vitesse. Lorsque vous appuyez sur le bouton "0", le moteur cesse de tourner.

12

Remplacer une ampoule : puis installez une ampoule neuve. La puissance des ampoules ne doit pas être supérieure à 28W.

i

Information

Nettoyez régulièrement les ventilateurs. Ne laissez pas la graisse s'accumuler sur le ventilateur ou le filtre.

Instructions de nettoyage

Déconnectez la hotte du secteur avant de la nettoyer ou de la réparer.

1. Nettoyez fréquemment la surface de la hotte. Utilisez un savon ou un détergent doux pour nettoyer la hotte.
2. N'utilisez pas de détergent alcalin fort ou d'abrasifs.
3. Évitez l'utilisation de poudre à récurer ou de composants d'eau de vaisselle.
4. Le filtre à graisse peut être lavé avec un savon ou détergent doux. (les grosses accumulations de graisses ne se nettoient pas facilement, et le filtre devra peut-être être remplacé)
5. Les filtres au charbon ne peuvent pas être nettoyés et doivent être remplacés régulièrement.

Information

Pendant le nettoyage, l'eau ne doit pas rentrer dans les parties électriques du moteur, des boutons de commande, etc.

Mise au rebut correcte de ce produit

Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets domestiques dans l'UE. Pour éviter d'éventuels dommages sur l'environnement ou sur la santé humaine dûs à des mises au rebut non contrôlées, recyclez le produit de matière responsable pour promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de tri et de collecte ou contactez votre détaillant qui vous a vendu le produit. Il pourra prendre ce produit pour le recycler de manière sûre pour l'environnement.

Le fabricant refuse toute responsabilité si les recommandations et instructions de ce document concernant l'installation, la maintenance et l'utilisation ne sont pas observées et respectées lors de l'utilisation de la hotte.
