Caractéristiques techniques Hotte de cuisine MAYTAG UXW7324BSS, type murale, finition en acier inoxydable.
Dimensions Largeur : 76,2 cm, profondeur : 50,8 cm, hauteur : 15,2 cm.
Capacité d'extraction Jusqu'à 400 CFM (pieds cubes par minute).
Niveaux de ventilation 3 vitesses de ventilation réglables.
Éclairage Éclairage halogène intégré pour une meilleure visibilité de la zone de cuisson.
Filtre Filtres à graisse en aluminium, lavables au lave-vaisselle.
Installation Installation murale, nécessite un conduit d'évacuation.
Maintenance Filtres à nettoyer régulièrement, vérification des conduits d'évacuation.
Sécurité Conforme aux normes de sécurité en vigueur, protection contre la surchauffe.
Garantie Garantie limitée de 1 an sur les pièces et la main-d'œuvre.
Informations générales Idéale pour les cuisines de taille moyenne à grande, design moderne.

FOIRE AUX QUESTIONS - UXW7324BSS MAYTAG

Comment nettoyer les filtres de la hotte MAYTAG UXW7324BSS ?
Pour nettoyer les filtres, retirez-les de la hotte et lavez-les à l'eau chaude savonneuse. Rincez bien et laissez sécher complètement avant de les remettre en place.
Que faire si la hotte ne s'allume pas ?
Vérifiez d'abord que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si tout est en ordre, il peut être nécessaire de vérifier l'interrupteur ou de contacter un technicien.
Comment réduire le bruit de la hotte ?
Assurez-vous que la hotte est correctement installée et que les vis sont bien serrées. Vérifiez également que le conduit d'évacuation n'est pas obstrué.
À quelle fréquence dois-je remplacer les filtres de ma hotte ?
Il est recommandé de remplacer les filtres tous les 6 à 12 mois, selon la fréquence d'utilisation de la hotte.
Comment installer la hotte MAYTAG UXW7324BSS ?
Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de respecter les dimensions minimales par rapport à la cuisinière et de fixer la hotte solidement au mur.
Que faire si la lumière de la hotte ne fonctionne pas ?
Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Si le problème persiste, vérifiez les connexions électriques ou contactez un professionnel.
La hotte enlève-t-elle efficacement les odeurs ?
Oui, la hotte est conçue pour éliminer les odeurs et les fumées de cuisson lorsqu'elle est utilisée correctement avec les filtres propres.
Puis-je utiliser la hotte si je cuisine sans évacuation extérieure ?
Oui, mais vous devrez utiliser des filtres à charbon pour la recirculation de l'air. Assurez-vous de les remplacer régulièrement pour une efficacité optimale.

Questions des utilisateurs sur UXW7324BSS MAYTAG

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice UXW7324BSS - MAYTAG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UXW7324BSS de la marque MAYTAG.

MODE D'EMPLOI UXW7324BSS MAYTAG

Instructions d'installation et Guide d'utilisation et d'entretien

le 1-800-807-6777 ou visitor notre site Web à

www.whirlpool.ca

Table of Contents/Table des matieres. 2

MAYTAG UXW7324BSS - 1

Outilis et pièces 17
Exigences d'emplacement. 17
Exigences concernant I'evacuation 18

Spécifications électriques 19

INSTRUCTIONS D'INSTALLATION 20

Preparation de l'emplacement 20

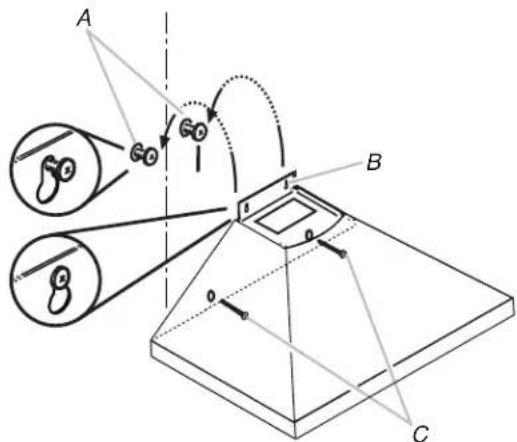

Installation de la hotte 21

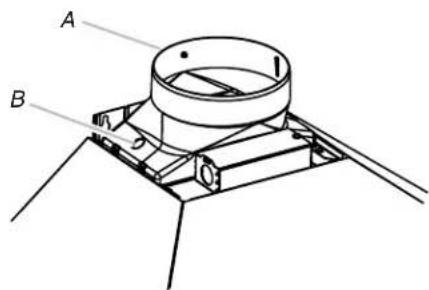

Raccordement du circuit d'évacuation 21

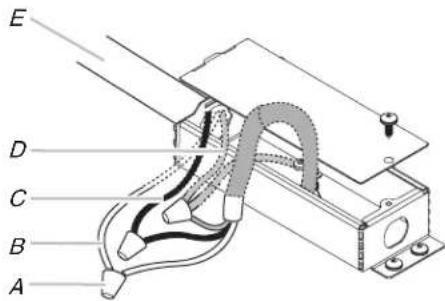

Raccordement electrique. 22

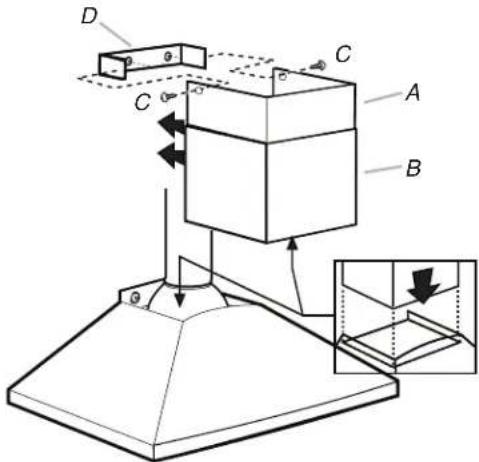

Installation des cache-conduits 22
Achever l'installation 23

UTILISATION DE LA HOTTE 23

Commandes de la hotte de cuisineire 23
ENTRETIEN DE LA HOTTE 24
Nettoyage 24

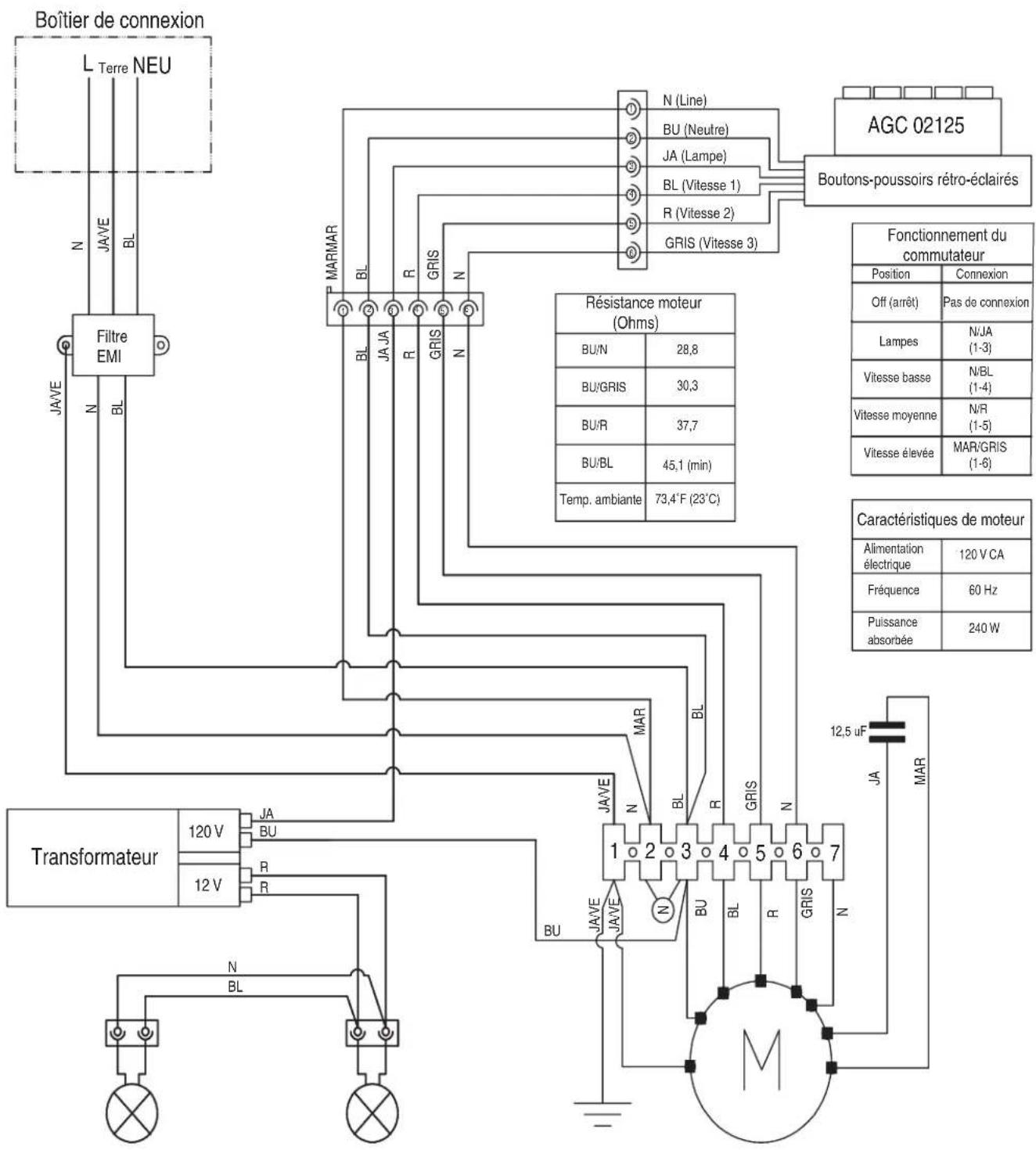

SCHEMA DE CABLAGE 25

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur voitre appeireil menager. Assurez-vous de tous lire tous les messages de securite et de you conformer.

MAYTAG UXW7324BSS - Votre sécurité et celle des autres est très importante. - 1

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

Utiliser cet appeareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant.
Avant d'entreprenevre un travail d'entretien ou de nettoyage, interrompree l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.
Tout travail d'installation ou cablage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du batiment et de protection contre les incendies.
Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche est endommage(e). Jeter le ventilateur ou le returner à un centre de service agree pour examen et/ou réparation.
- Une source d'air de début suffisant est nécessaire pour le fonctionnement correct de tout apparéil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.
Lors d'opérations de découvertage et de perçage dans un mur ou un plafond, veiller à ne pas endommager les cablages électriques ou canalisations qui peuvent s'y trouver.
- Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur.

MISE EN GARDE : Cet apparéil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie et evacuer adequatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bathtub comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT:POUR REDUIRE LE RISQUE D'INCENDIE,UTILISER UNIQUEMENT DES CONDUITS METALLIQUES.

AVERTISSEMENT:POUR MINIMISER LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE:

  • Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matièreGRAISESE pourait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile.
    Veiller à toutjours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage elevée ou lors de la cuisson d'un mets à flamber (à savoir crepes Suzette, cerise jubilée, steak au poivre flambe).
    Nettoyer非常喜欢 les ventilateurs d'extraction. Veiller a ne pas laisser laGRAisse s'accumuler sur les surfaces du ventilateur ou des filtres.
    Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élement chauffant.

AVERTISSEMENT:POUR REDUIRE LE RISQUE DE DOMMAGES CORPORELS APRES LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE,APPLIQUE LES RECOMMANDATIONS SUIVANTES:a

  • Placer sur le recipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis étéindre le brûleur. VEILLER À EVITER LES BRULURES. Si les flammes ne s'éteignent pas immédiametrement, ÉVACUER LA PIECE ET APPELER LES POMPIERS.
    NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT ENFLAMME - vous risquez de vous brûler.
    NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une explosion de vapeur brûlante.
    Utiliser un extincteur SEULEMENT si :

  • Il s'agit d'un extincteur de classe ABC, dont on connait le fonctionnement.

  • Il s'agit d'un petit feu encore limite à l'endetroit où il s'est déclaré.
  • Les pompiers ont ete contactes.
  • Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.

aRecommendations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie ou de chic électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semiconducteurs.

LIRE ET CONSERVER CES INSTRUCTIONS

EXIGENCES D'INSTALLATION

Outils et pieces

Rassembler les outils et composants nécessaires avant d'entreprenevre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

Niveau
Perceuse avec forets de 114'' (3,0 cm), 38'' (9,5 mm), et 5116'' (7, 9 mm)
Crayon
Pince à dénuder ou couteau utilisé
Metre-ruban ou regle
■Pince
■ Pistolé à calfeutrage et composé de calfeutrage résistant aux interpérières
Brides de conduit
Scie sauteuse ou scie à guichet
Tournevis à lame plate
Cisaille de ferblantier
Tournevis Phillips
■ Ensemble de clés à tête hexagonale (système métrique)

Pièces nécessaires

Cable d'alimentation electrique du domicile
Serre-cable de 1 / 2 (12,7 mm) (homologation UL ou CSA)
3 connecteurs de fils homologues UL

Pour les installations avec décharge à l'extérieur, il vous faudra aussi :

1 bouche de décharge (décharge à travers le mur ou à travers le toit)
Circuit d'évacuation métallique

Pour les installations sans décharge à l'extérieur (recyclage), il faudra aussi :

■ Ensemble de recyclage, piece numero W10349327 pour les installations sans décharge à l'extérieur (recyclage) uniquement. Voir la section "Assistance ou service" pour commander.
Conduit d'évacuation métallique circulaire de 6" (15,2 cm) de diamètre - longueur déterminée par la hauteur de plafond.

Pièces fournies

Retirer les pieces de leur emballage. Vérifier que toutes les pieces sont presents.

Auvent de hotte avec ventilateur et lampes installés
Raccord de transition avec clapets anti-reflux installés
Filtre(s) àGRAISSEMetallique
Bride de support du cache-conduit

Gabarit de montage
Cache-conduit - 2 pieces
2 vis de 3,5 x 9,5 mm
2 vis de 2,9 x 6,5 mm
6 vis de montage de 5 x 45 mm
2 - pieces d'ancrage mural de 8 x 40 mm
4 - pieces d'ancrage mural de 10 × 50 mm
Adaptateur T20 忍 Tox

TORX et T20 sont des marques déposées de Saturn Fasteners, Inc.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Confier l'installation de la hotte à un technicien qualifié. C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique de l'appareil est située derrière le contrôle de gauche, sur la paroi arrêté de la hotte.

On doit toujours installer la hotte à distance des sources de courant d'air (fenêtres, portes et bouches de chauffage).

Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des valeurs minimales des dégagements de séparation.

On doit-disposer d'une prise de courant électrique reliée à la terre. Voir la section "Spcifications électriques".

La hotte est configurée à l'usine pour la décharge à travers le toit ou un mur. Pour une installation sans décharge à l'extérieur (recyclage), voir "Installations sans décharge à l'extérieur (recyclage) uniquement" à la section "Raccordement du circuit d'évacuation". La trousse de recyclage (piece numéro W10349327) est disponible chez votre marchand ou chez un distributeur de pieces autorisé.

On doit assurer l'étanchéité au niveau de chaque ouverture découpee dans le plafond ou un mur traversé par l'équipement de la hotte.

Installation dans une résidence mobile

L'installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280); lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux criteres de la plus recente edition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

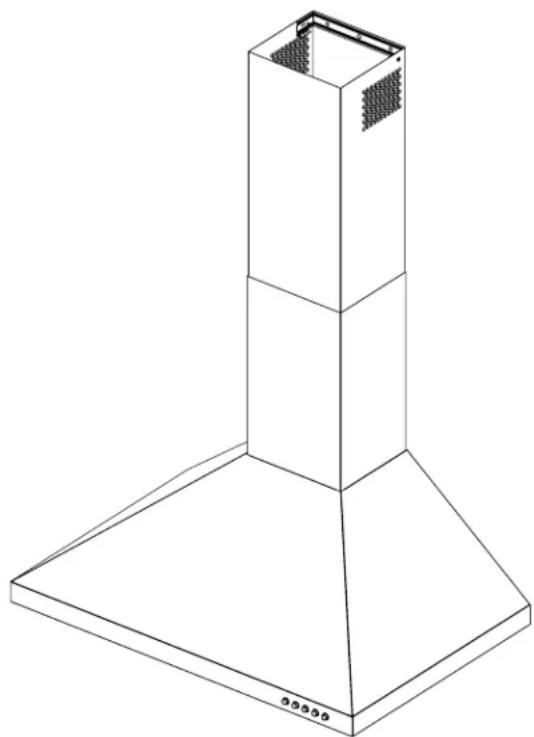

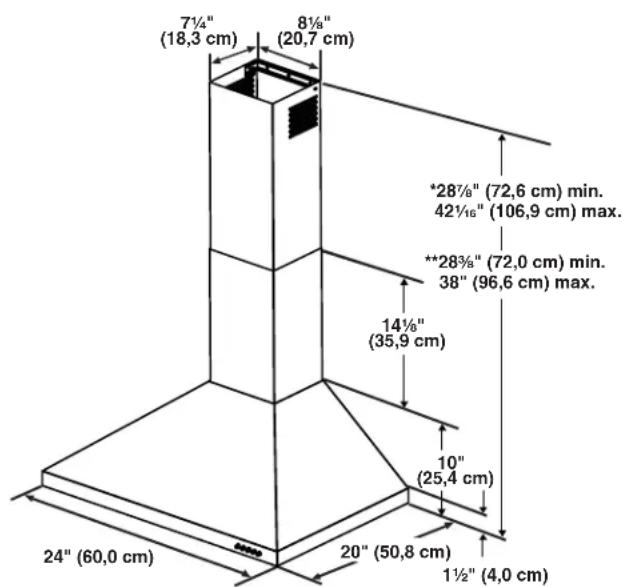

Dimensions du produit
MAYTAG UXW7324BSS - Installation dans une résidence mobile - 1
Pour installations sans décharge à l'extérieur (recyclage)
*Pour installations avec décharge à l'extérieur

MAYTAG UXW7324BSS - Installation dans une résidence mobile - 2

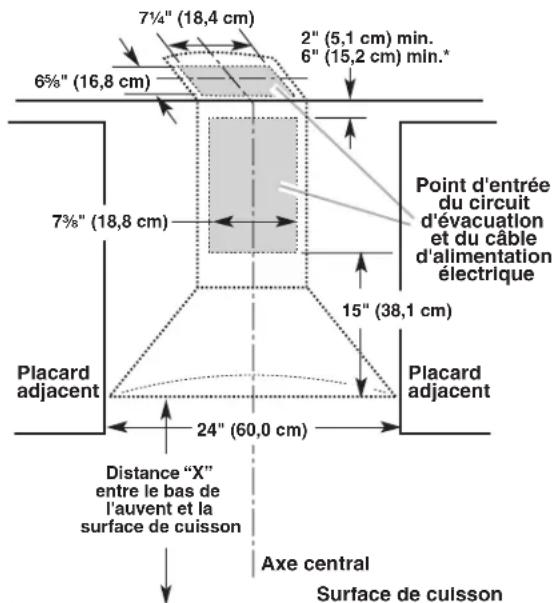

Dimensions du placard

*Installations sans décharge à l'extérieur (recyclage)

IMPORTANT :

Valeur minimale de la distance "X": 24" (61 cm) à partir de la surface de cuisson électrique.

Valeur minimale de la distance "X": 27" (68,6 cm) à partir des surfaces de cuisson au gaz.

Valeur maximale sugérée pour la distance "X": 36" (91,4 cm)

Les cache-conduits peuvent être adaptés à différentes hauteurs de plafond. Voir le tableau suivant.

Installations avec décharge à l'extérieur
Hauteur min. sous plafondHauteur max. sous plafond
Surface de cuisson électrique7' 5" (2,26 m)9' 2" (2,79 m)
Surface de cuisson à gaz7' 8" (2,34 m)9' 2" (2,79 m)
Installations sans décharge à l'extérieur (recyclage)
Hauteur min. sous plafondHauteur max. sous plafond
Surface de cuisson électrique7' 5" (2,26 m)9' 6" (2,9 m)
Surface de cuisson à gaz7' 8" (2,34 m)9' 6" (2,9 m)

*REMARQUE: Les cache-conduits de hotte sont régibles; on peut les ajuster en fonction de la hauteur disponible sous plafond ou soffite, selon la distance "X" entre le bas de la hotte et la surface de cuisson. Pour des plafonds de hauteur supérieure, un ensemble d'extension de cache-conduit en acier inoxydable, piece numero W10337357 est disponible chez vous marchand ou chez un distributeur de pieces autorisé. L'extension de cache-conduit remplace la section supérieure de cache-conduit fournie avec la hotte.

Exigences concernant l'évacuation (seulément pour un modele avec decharge a lextérieur)

Le circuit d'évacuation doit décharger l'air à l'extérieur, excepté pour une installation sans décharge à l'extérieur (recyclage).
- Ne pas terminer le circuit d'évacuation dans un grenier ou dans un autre espace fermé.
- Ne pas utiliser une bouche de décharge murale de 4'' (10,2 cm) normalement utilisée pour un équipement de buanderie.
Utiliser uniquement du conduit métallique. Le conduit en métal rigide est recommandé. Ne pas utiliser de conduit de plastique ou en feuille métallique.
La longueur du circuit d'évacuation et le nombre de coudes doivent être réduits au minimum pour fournir la(Meilleure) performance.

Pour un fonctionnement efficace et silencieux :

Ne pas utiliser plus de trois coudes à 90^
Veiller à ce qu'il y ait une section droite de conduit de 24^ (61,0 cm) ou plus entre deux coudes, si on doit utiliser plus de un raccord coude.
Ne pas connecter 2 coudes ensemble.
Au niveau de chaque jointure du circuit d'évacuation, assurer l'étanchéité avec les brides de serrage pour conduit.
Le circuit d'évacuation doit composer un clapet anti-reflux. Si la bouche de décharge murale ou par le toit compte un clapet, ne pas utiliser le clapet fourni avec la hotte.
Autour de la bouche de décharge à l'extérieur (mur ou toit), assurer l'étanchéité avec un composé de calfeutrage.
La taille du conduit doit être uniforme.

Installation dans une région à climat froid

On doit installer un clapet anti-reflux additionnel pour minimiser le reflux d'air froid, et incorporer un élément d'isolement thermique pour minimiser la perte de chaleur par conduction par l'intérieure du circuit d'évacuation, de l'intérieur de la maison à l'extérieur. Le clapet anti-reflux doit être placé du côte froid par rapport à l'élement d'isolement thermique.

L'element d'iso1ation thermique doit etre aussi proche que possible de I'endroit ou le circuit d'évacuation pénétre la partie chauffee de la maison.

Air d'appoint

Le code du batiment local peut exiger l'emploi d'un système de renouvellement de l'air/introduction d'air d'appoint, lors de l'utilisation d'un système d'aspiration dedebit supérieur à une valeur (pieds cubes par minute) spécifiée. Ledebit spécifique, pieds cubes par minute, est variable d'une juridiction à une autre. Consulter un professionnel des installations de chauffage/ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

Méthodes d'évacuation

Cette hotte a ete configuruea a l'usine pour la decharge de I'air aspire a travers le toit ou a travers un mur.

Un circuit d'évacuation en conduit rond de 6" (15,2 cm) (non fourni) est nécessaire pour l'installation. La hotte comporte une ouverture de sortie de diamètre 6" (15,2 cm).

REMARQUE: On déconseille l'emploi de conduit flexible. Un conduit flexible peut cause une rétropression et des turbulences de l'air, ce qui réduit considérablement la performance.

La sortie à l'extérieur du circuit d'évacuation peut se faire à travers le toit ou à travers un mur. Pour la sortie à travers un mur, on doit employer un raccord coude (90^)

Décharge par l'arrière

Le raccord coude à 90^ peut être installé immidiatement au-dessus de la hotte.

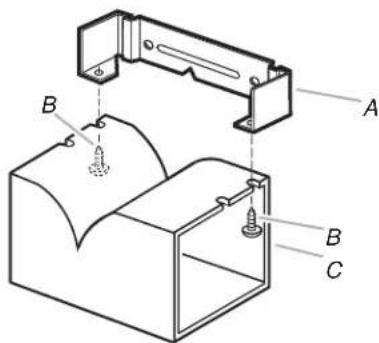

Installations sans décharge à l'extérieur (recyclage)

S'il n'est pas possible d'évacuer les fumées et vapeurs de cuisson à l'extérieur, on peut employer la version d'installation sans décharge à l'extérieur (recyclage) de la hotte à l'aide d'un ensemble de recyclage (comprenant des filtres à charbon et d'un deflecteur). Pour commander, voir la section "Assistance ou service".

Décharge à travers le toit
Décharge à travers le mur
Installation sans décharge à l'extérieur (recyclage)
MAYTAG UXW7324BSS - Installations sans décharge à l'extérieur (recyclage) - 1
A. Bouche de décharge sur toit
B. Conduit rond 6^ (15,2cm)

MAYTAG UXW7324BSS - Installations sans décharge à l'extérieur (recyclage) - 2
A. Bouche de décharge murale
B. Conduit rond 6^ (15,2cm)

MAYTAG UXW7324BSS - Installations sans décharge à l'extérieur (recyclage) - 3
A. Deflecteur d'air B. Conduit rond
6" (15,2 cm)

Calcul de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le circuit.

Composants de circuit d'évacuationdiam. 6" (15,2 cm)
Coude à 45° 2,5 pi(0,8 m)
Coude à 90° 5 pi(1,5 m)

La longueur équivalente maximum est de 35 pi (10,7 cm).

Exemple de circuit d'évacuation

MAYTAG UXW7324BSS - Exemple de circuit d'évacuation - 1

Dans l'exemple suivant, la longueur théorique du circuit se trouv dans les limites du maximum recommendé de 35 pi (10,7 m).

1 coude à 90^ = 5 pi (1,5 m)

1 bouche de décharge murale = 0 pi (0,0m)

Section droite de 8 pi (2,4m) = 8 pi (2,4m)

Longueur du circuit = 13 pi (3,9m)

Spécifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

Vérifier que l'installation électrique a été correctement effectuee et qu'elle est conforme aux specifications de la plus recente edition des normes National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de I'electricite, partie 1 et C22.2 ^ 0-M91 (derniere edition) et de tous les codes et reglements en vigueur locaux.

Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommendé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter :

L'appareil doit être alimenté par un circuit de 120 V, CA seulement, 60 Hz, 15 A, protégé par fusible.
Si le domicile est équipé d'un cablage en aluminium, suivés les instructions suivantes:

  1. Connecter une section de cable en cuivre massif aux conducteurs en queue de cochon.
  2. Connector le cablage en aluminium à la section ajoutée de cablage en cuivre en utilisant des connecteurs et/ou des outils spécifique concus et homologues UL pour fixer le cuivre à l'aluminium.

Appliquer la méthode recommendée par le fabricant des connecteurs électriques. La connexion aluminium/cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l'industrie.

Le calibre des conducteurs et les connexions doivent être compatibles avec la demande de courant de l'appareil spécifique sur la plaque signalétique. La plaque signalétique de l'appareil est située derrière le contrôle, sur la paroi arrêté de la hotte.
Le calibre des conducteurs doit satisfaire aux exigences de la plus recente édition de la norme National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur.

INSTRUCTIONS D'INSTALLATION

Préparation de l'emplacement

Il est recommandé d'installer le circuit d'évacuation avant de proceder à l'installation de la hotte.
Avant d'exécuter les découvertes, vérifier la disponibilité d'un dégagement suffisant dans le plafond ou le mur pour le conduit d'évacuation.
Avant de selectionner la hotte à installer, mesurer la hauteur libre sous plafond et la hauteur maximum disponible sous la hotte.

  1. Déconnecter la source de courant électric.
  2. Determininer la méthode d'évacuation à utiliser : décharge à travers le mur, le toit ou sans décharge à l'extérieur.
  3. Sélectionner une surface plane pour l'assemblage de la hotte. Placer le matériel de protection sur cette surface.

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisineire.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

  1. À l'aide de deux personnes ou plus, soulever la hotte et la poser sur la surface couverte.

Installation des vis de montage de la hotte

  1. Determiner et marquer la position de l'axe central sur le mur où la hotte sera installée.
  2. Sélectionner une hauteur de montage comprise entre un minimum de 24" (61,0 cm) pour une surface de cuisson électrique, un minimum de 27" (68,6 cm) pour une surface de cuisson au gaz et un maximum suggéré de 36" (91,4 cm) entre la cusinière et le bas de la hotte. Marquer la ligne de repérage sur le mur.
  3. Fixer le gabarit en place avec du ruban adhési; aligner l'axe central du gabarit et le bas du gabarit avec la ligne correspondant au bas de la hotte, et avec l'axe central déjà tracé sur le mur.

MAYTAG UXW7324BSS - Installation des vis de montage de la hotte - 1
A. Axe central
B. Emplacements des attaches
C. Ligne de reférence pour la hauteur de montage

  1. À l'aide du gabarit, marquer sur le mur le centre des attaches.

IMPORTANT : Toutes les vis de montage de la hotte doivent être visées dans du bois. Si l'on ne peut pas visser les vis dans du bois, des tasseaux supplémentaires pour accrochage mural seront peut-être nécessaires.

Retirer le gabarit.

  1. Percer des avant-trous de 3 / 16 (4,8 mm) à tous les emplacements de pose des vis dans du bois.
  2. Installer 2 vis de montage de 5 × 45 ~mm . Laisser un espace de 1/4 (6,4 mm) entre le mur et l'arrière de la tête de vis pour faire glisser la hotte et la mesure en place.

MAYTAG UXW7324BSS - Installation des vis de montage de la hotte - 2

Installation de la bride de cache-conduit

Installation avec utilisation des sections téléscopiques supérieure et inférieure du cache-conduit

  1. Positionner la bride de cache-conduit sur le mur à environ 18''(3,0mm) du plafond.
  2. Faire des repères aux emplacements des trouss.
  3. Percer des trous de 12 (9,5 mm) pour les chevilles et insérer ces dernières en affreument avec le mur.

MAYTAG UXW7324BSS - Installation avec utilisation des sections téléscopiques supérieure et inférieure du cache-conduit - 1
A. Chevilles d'ancrage de 8 x 40 mm
B. Axe central sur le mur
C. Bride de support du cache-conduit
D. Vis de 5 x 45 mm

  1. Fixer la bride de support du cache-conduit au mur.

Achever la préparation

  1. Determiner et effectuer tous les découvertes nécessaires dans le mur pour le passage du circuit d'évacuation. Installer le circuit d'évacuation avant la hotte. Voir la section "Exigences concernant l'évacuation".
  2. Détérminer la hauteur appropriée pour le cordon d'alimentation du domicile et pincer un trou de 1 14 (3,2 cm) à cet endroit.
  3. Acheminer le cable d'alimentation du domicile selon les prescriptions du Code national de l'électricité, des normes CSA et des codes et règlements locaux. Il faut que la longueur du conduit de 12 et des conducteurs soit suffisante depuis le tableau de distribution (avec fusibles ou disjoncteurs) pour réaliser le raccordement dans le boitier de connexion de la hotte.

REMARQUE: Ne pas remettre le système sous tension avant d'avoir complètement terminé l'installation.

  1. Utiliser un calfeutrant pour assurer l'étanchéité au niveau de chaque ouverture.

Installation de la hotte

  1. À deux personnes au moins, suspendre la hotte aux 2 vis de montage, à travers les encoches de montage à l'arrête de la hotter.

MAYTAG UXW7324BSS - Installation de la hotte - 1

A. Vis de montage
B. Encoches de montage
C. Vis de montage inférieures

  1. Oter le filtré àGRAISSE.Voir la section "Entretien de la hotte".
  2. Mettre la hotte de niveau et serrer les vis de montage supérieures.
  3. Installer les 2 vis de montage inférieures de 5 × 45 ~mm et serrer.

Raccordement du circuit d'évacuation

  1. Installer le raccord de transition au sommet de la hotte (s'il a ete enleve pour expedition) avec 2 vis de tolerie de 3,5× 9,5mm

MAYTAG UXW7324BSS - Raccordement du circuit d'évacuation - 1

A. Raccord de transition
B. Vis de 3,5 x 9,5 mm

Pour les installations avec décharge à l'extérieur uniquement :

  1. Installer le circuit d'évacuation sur le raccord de transition.
  2. Serrer le point de connexion avec des brides de serrage.
  3. Vérifier que les clapets anti-retour fonctionnement correctement.

Installations sans décharge à l'extérieur (recyclage) uniquement :

  1. Assembler le déflecteur d'air sur la bride du cache-conduit à l'aide des 2 vis de montage fournies avec la trousse de recyclage.

MAYTAG UXW7324BSS - Installations sans décharge à l'extérieur (recyclage) uniquement : - 1

A. Bride de cache-conduit
B. Vis de 2,9 x 6,5 mm
C. Deflecteur

  1. Mesurer la distance entre le bas du deflecteur d'air et le bas de la sortie de la hotte.

MAYTAG UXW7324BSS - Installations sans décharge à l'extérieur (recyclage) uniquement : - 2

A. Deflecteur d'air
B. Bride pour conduit
C. X = longueur à laquelle couper
le conduit d'evacuation
D. Conduit d'évacuation
E.Sortie d'evacuation

  1. Tailler le conduit à la taille mesurée (X).
  2. Retirer le deflecteur d'air.
  3. Faire coulisser le conduit sur le bas du deflecteur d'air.
  4. Placer le déflecteur d'air et le conduit assemblés sur la sortie d'évacuation de la hotte.
  5. Réassembler le déflecteur d'air sur la bride du cache-conduit à l'aide des 2 vis de montage.
  6. Assurer l'étanchéité des raccordements avec une bride de conduit.

Raccordementelectrique

AVENTISSEMENT

MAYTAG UXW7324BSS - AVENTISSEMENT - 1

Risque de chocolélectrique

Déconnecter la source de courant électrique avant l'entretien.

Replacing pieces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut cause un décès ou un choc électrique.

  1. Déconnecter la source de courant électric.
  2. Oter le couvercle du boitier de connexion.
  3. Oter l'opercule arrachable du boitier de connexion et installer un serre-cable de 12 (homologation UL ou CSA).
  4. Acheminer le cordon d'alimentation du domicile à travers le serre-cable de 12 " jusqu'à dans le boîtier de connexion.

MAYTAG UXW7324BSS - AVENTISSEMENT - 2

A. Connecteurs de fils (homologation UL)
B. Conducteurs blancs
C. Conducteurs noirs
D. Conducteur vert (ou nu) connecté aux conducteurs jaune-vert
E. Câble d'alimentation électric du domicile

  1. Connecter ensemble les conducteurs blancs (B) à l'aide de connecteurs de fils (homologation UL).
  2. Connecter ensemble les conducteurs noirs (C) à l'aide de connecteurs de fils (homologation UL).

A VERTISSEMENT

MAYTAG UXW7324BSS - A VERTISSEMENT - 1

Risque de chocolélectrique

Relier le ventilateur à la terre.

Brancher le fil relié à la terre au fil vert et jaune relié à la terre dans la boîte de la borne.

Le non-respect de ces instructions peut causeur un décès ou un choc électrique.

  1. À l'aide des connecteurs de fils (homologation UL), connecter le conducteur de liaison à la terre (vert ou nu) du cable d'alimentation du domicile aux 2 conducteurs jaune-vert de liaison à la terre (D) dans le boitier de connexion.
  2. Serrer la vis du serre-cable.
  3. Installer le couvercle du boitier de connexion.
  4. Reconnecter la source de courant électrique.

Installation des cache-conduits

  1. En cas d'utilisation des sections supérieure et inférieure du cache-conduit, enforcer la section inférieure du cache-conduit sur la hotte et soulever la section supérieure vers le plafond pour installer les deux vis de 2,9 × 6,5 ~mm .

REMARQUE: Pour les installations avec décharge à l'extérieur, le cache-conduit supérieur peut être inversé pour dissimuler les fentes.

MAYTAG UXW7324BSS - Installation des cache-conduits - 1

A. Section supérieure du cache-conduit
B. Section inférieure du cache-conduit
C. Vis de 2,9 x 6,5 mm
D. Bride

Achever linstallation

  1. Pour les installations sans décharge à l'extérieur (recyclage) uniquement, installer les filtres à charbon sur la grille du logement du ventilateur. Voir la section "Entretien de la hotte".
  2. Installer les filtres métalliques. Voir la section "Entretien de la hotte".

  3. Contrôler le fonctionnement du ventilateur de la hotte et de la lampe. Voir la section "Utilisation de la hotte".

REMARQUE: Pour pouvoir tirer le plus grand part de la nouvelle hotte de cuisine, dire la section "Utilisation de la hotte".

UTILISATION DE LA HOTTE

La hotte de cusinière est donc pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir lesassageurs résultats,mettre la hotte en marche avant d'entrepreneure une cuisson,et la laisser fonctionner pendant plusieurs minutes après l'achèvement d'une cuisson pour pouvoir evacuer de la cuisine toute odeur de cuisson ou fumée. Les commandes de la hotte se trouvent sur le panneau avant-droit de la hotte.

MAYTAG UXW7324BSS - UTILISATION DE LA HOTTE - 1

A. Logements des lampes à halogène

B. Commandes du ventilateur et de l'éclairage
C. Poignée du filtré àGRAISSSE
D. Filtre àGRAISSSE

Commandes de la hotte de cuisineire

MAYTAG UXW7324BSS - Commandes de la hotte de cuisineire - 1

MAYTAG UXW7324BSS - Commandes de la hotte de cuisineire - 2

MAYTAG UXW7324BSS - Commandes de la hotte de cuisineire - 3

MAYTAG UXW7324BSS - Commandes de la hotte de cuisineire - 4

MAYTAG UXW7324BSS - Commandes de la hotte de cuisineire - 5

A. Bouton On/Off (marche/arret) de l'éclairage

B. Bouton On/Off (marche/arrêt) du ventilateur
C. Bouton de vitesse minimale du ventilateur
D. Bouton de vitesse moyenne du ventilateur
E. Bouton de vitesse maximale du ventilateur

REMARQUE: Les boutons de commandes s'allument lorsque la hotte est en marche.

Utilisation de la lampe

Le bouton de marche/arrêt lumière (A) commande le fonctionnement des deux lampes. Appuyer une fois pour On (marche) et une deuxieme fois pour Off (arrêt).

Utilisation du ventilateur

Le bouton de marche/arrêt ventilateur (B) met en marche ou éteint le ventilateur. Les boutons de vitesse du ventilateur (C, D et E) reglent la vitesse souhaïee et contrôle le niveau sonore pour un fonctionnement silencieux. On peut modifier la vitesse à tout moment pendant le fonctionnement du ventilateur en appuyant sur le bouton de vitesse du ventilateur souhaïe.

  1. Pourmettreleventilateur en marche,appuyer sur le boutonde marche/arrêt duventilateur (B) et sur le boutond vitessesouhaite(C,D ou E).
  2. Pour eteindre le ventilateur, appuyer sur le bouton de marche/ arret (B).

N'importe lequel des 3 boutons de vitesse du ventilateur peut etre place a la position On (marche) de façon simultanee. Le ventilateur fonctionne au bouton de vitesse la plus elevée qui a ete enfoncé. Pour obtenir une vitesse de ventilateur inférieure, les boutons de vitesse supérieure ne doivent pas etre enfoncés.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT: Nettoyer fréquèment la hotte et les filtres àGRAISSÉ en suivant les instructions suivantes. Réinstaller les filtres àGRAISSÉ avant de faire fonctionner la hotte.

Surfaces extremes :

Afin d'éviter d'endommager la surface externe, ne pas utiliser de tampons en laine d'acier ou de tampons à récurer savonneux.

Toujours essuyer pour éviter de laisser des traces d'eau.

Méthode de nettoyage :

Savon détergent liquide et eau, ou produit de nettoyage polyvalent.
Frotter avec un chiffon doux humide ou une éponge non abrasive, puis rincer avec de l'eau propre et essuyer.

Filtre àGRAISEMETALLIQUE:

  1. Retirer chaque filtré en tirant sur la poignée à ressort puis en tirant le filtré vers le bas.

MAYTAG UXW7324BSS - Filtre àGRAISEMETALLIQUE: - 1
A. Poignée à ressort

  1. Laver les filtres métalliques selon le besoin au lave-vaiselle ou avec une solution de détergent chaude.
  2. Réinstaller le filtré en s'assurant que les poignées à ressort sont orientées vers l'avant. Insérer le filtré d'aluminium dans la rainure supérieure.
  3. Enforcer la poignee a ressort.
  4. Pousser le filtré métallique vers le haut et relâcher la poignée pour l'emboiter.
  5. Repeter les étapes 1 à 5 pour l'autre filtré.

Filtres d'installation sans décharge à l'extérieur (recyclage):

Le filtré à charbon n'est pas lavable. Celui-ci devrait durer pendant 6 mois dans des conditions d'utilisation normales. Remplacer par l'ensemble de filtré à charbon. Voir la section "Accessoires" pour plus d'informations sur le processus de commande.

Remplacement du filtré à charbon :

  1. Retirer le filtré àGRAISSÉ métallique de la hotte.Voir "Filtre à graissé métallique" dans cette section.
  2. Déplier les attaches à ressort pour les écarter du filtre àGRAISSSE METALLIQUE.

MAYTAG UXW7324BSS - Remplacement du filtré à charbon : - 1

  1. Placer le filtré à charbon dans la partie supérieure du filtré métallique.
  2. Replier les attaches à ressort pour les remetre en place afin de fixer le filtré à charbon au filtré métallique.

MAYTAG UXW7324BSS - Remplacement du filtré à charbon : - 2

  1. Réinstaller le filtré àGRAISSÉ métallique. Voir "Filtre à graissé métallique" dans cette section.

Remplacement de la lampe à incandescence

Interrompre l'alimentation de la hotte; attendre le refroidissement de la lampe à halogène. Pour éviter d'endommager ou de réduire la longévité de la lampe neue, ne pas toucher la lampe avec les doigts nus. Remplacer la lampe en la manipulant avec un mouchoir de papier ou des gants de coton.

Si les nouvelles lampes ne fonctionnent pas, vérifier que chaque lampe est correctement insérée dans sa douille avant de demander l'intervention d'un dépanneur.

  1. Déconnecter la source de courant électrique.
  2. À l'aide d'un tournevis à lame plate, dégager le protège-ampoule avec précaution.

MAYTAG UXW7324BSS - Remplacement de la lampe à incandescence - 1

  1. Enlever la lampe et la remplacer par une lampe à halogène neue de 12 V, 20 W maximum, à culot de type G-4.
  2. Réinstaller le protège-ampoule.
  3. Reconnecter la source de courant électrique.

MAYTAG UXW7324BSS - Remplacement de la lampe à incandescence - 2
SCHEMA DE CÂBLAGE

Lors d'un appel pour assistance ou service, veuillez connaitre la date d'achat, le numero de modèle et le numero de série complets de l'appareil. Ces renseignements nous aidont a moins répondre à votre demande.

Si vous avez besoin de pieces de rechange

Si vous avez besoin de commander des pieces de rechange, nous vous recommendons d'employer uniquement les pieces spécifiées par l'usine. Les pieces spécifiées par l'usine conviendront et fonctionneront bien parce qu'elles sont fabriquées avec la même précision utilisée dans la fabrication de chaque nouvel appareil. Pour localiser les pieces spécifiées par l'usine, dans notre région, nous appeler ou téléphoner au centre de service désigné le plus proche.

Au Canada

Veuillez appeler sans frais le Centre pour l'eXperience de la clientele de Whirlpool Canada LP au: 1-800-807-6777.

Nos consultants vous renseigneront sur les sujets suivants :

  • Caracteristiques et specifications sur toute notre gamme d'appareils electroménagers.
    Consignes d'utilisation et d'entretien.
  • Ventes d'accessoires et de pieces de rechange.
    Références aux marchands locaux, aux distributeurs de pieces de rechange et aux compagnies de service. Les techniciens de service désignés par Whirlpool Canada LP sont formés pourmplir la garantie des produits et fournir un service après la garantie, partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada LP à l'adresse suivante :

Whirlpool Canada LP

Centre pour l'eXperience de la clientèle

200-6750 Century Ave.

Mississauga, Ontario L5N 0B7

Veuillez incluse dans votre correspondance un numero de téléphone ou l'on peut vous joindre dans la journee.

Accessoires

Ensemble de filtré à charbon

(pour installations sans décharge à l'extérieur uniquement)

Commander la piece numero W10412939

Ensemble de recyclage

(pour installations sans décharge à l'extérieur uniquement)

Commander la piece numero W10349327

Ensemble d'extension de cache-conduit

Commander la piece numero W10337357

Pendant un an à compter de la date d'achat, lorsque ce gros apparéil menager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées "Whirlpool") paiera pour les pièces spécifiées par l'usine et la main-d'oeuvre pour corriger les vices de matérielux ou de fabrication. Le service doit être fourni par une compétie de service désignée par Whirlpool. Cette garantie limite est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque l' apparéil est utilisé dans le pays où il a été acheté. À l'extérieur du Canada et des 50 États des États-Unis, cette garantie limite ne s'applique pas. Une preuve de la date d'achat original est exigée pour obtenir un service dans le cadre de la presente garantie limitée.

ARTICLES EXCLUS DE LA GARANTIE

La presente garantie limite ne couvre pas :

  1. Les visites de service pour rectifier l'installation du gros appareil menager, montrer à l'utiliser comment utiliser l'appareil, remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
  2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Les pièces consomptibles ne sont pas couvertes par la garantie.
  3. Les réparations lorsque le gros appeareil menager est utilise à des fins autres que l'usage unifamilial normal ou lorsque les instructions d'installation et/ou les instructions de l'opérateur ou de l'utiliseur fournies ne sont pas respectées.
  4. Les dommages imputables à: accident, modification, usage improuc ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de piomberie, ou l'utilisation de pieces consomptibles ou de produits nettoyants nonapprovés par Whirlpool.
  5. Les defaults apparentes, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros apparéil menager, à moins que ces dommages soient dus à des vices de matériel ou de fabrication et soient signalés à Whirlpool dans les 30 jours suivant la date d'achat.
  6. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congelateur.
  7. Les coûts associés au transport du gros apparemil menager du domicile pour réparation. Ce gros apparemil menager est concu pour être réparé à domicile et seul le service à domicile est couvert par la presente garantie.
  8. Les réparations aux pieces ou systèmes résultat d'une modification non autorisée faite à l'appareil.
  9. Les frais de transport pour le service d'un produit si vous gross appeareil est situé dans une région éloignée ou un service d'entretien Whirlpool autorisé n'est pas disponible.
  10. La dépose et la réinstallation de votre gros appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies.
  11. Les gros apparils menagers dont les numeros de série et de modèle originaux ont ete enleves, modifie ou qui ne peuvent pas etre facilement identifiés. La presente garantie est nulle si le numero de série d'usine a ete modifie ou enlevedu gros apparil menager. Le cout d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D'EXONERATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSISTE EN LA REPARATION PREVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE MARCHANDE ET D'APTITUDE A UN USAGE PARTICULARI, SONT LIMITÉES A UN AN OU À LA PLUS COURTE PÉRIODE AutorISÉE PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUIITS OU INDIRECTS. CERTAINES JURIDictions NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUIITS OU INDIRECTS, OU LES LIMITATIONS DE LA DUREE DES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'APTITUDE À UN USAGE PARTICULARI, DE SORTTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUE RANS VOTRE CAS. CETTE GARANTIE VOUS CONFÉRÉ DES DROITS JURIDIQUES SPECIFIQUES ET VOUS POUVEZ ÉGÀLEMENT JOUR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDIRECTION À UNE AUTRE.

Si vous residez à l'extérieur du Canada et des 50 États des États-Unis, contactez notre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique.

Si you avs be so in service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Ares aovr verifie la section "Depannage", de l'aide supplémentaire peut etre trouvee en verifiant la section "Assistance ou service" ou en appelant Whirlpool. Aux E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 2/09

Conserve ce manuel et votre reçu de vente ensemble pour réference ultérieure. Pour le service sous garantie, vous doivent partager un document provuant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre gros apparéil menager pour moins vous aider à Obtérir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouvez ces renseignements sur la plaque signalétique située sur le produit.

Nom du marchand

Adresse

Numero de téléphone

Numéro de modulo.

Numero de série

Date d'achat

Sommaire Cliquez un titre pour y accéder
Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : MAYTAG

Modèle : UXW7324BSS

Catégorie : Hotte
