ACE184PV0 - Climatiseur WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur
Capacité de refroidissement	18000 BTU
Classe énergétique	A
Niveau sonore	55 dB
Dimensions (L x H x P)	90 x 40 x 30 cm
Poids	50 kg
Type de réfrigérant	R410A
Fonctionnalités	Mode refroidissement, déshumidification, ventilation
Installation	Installation murale
Entretien	Filtres lavables, nettoyage régulier recommandé
Garantie	2 ans
Consommation électrique	230 V, 50 Hz
Accessoires inclus	Télécommande, kit d'installation
Précautions de sécurité	Ne pas obstruer les grilles d'aération, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - ACE184PV0 WHIRLPOOL

Pourquoi mon climatiseur WHIRLPOOL ACE184PV0 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment puis-je régler la température de mon climatiseur ?

Utilisez la télécommande pour ajuster la température. Appuyez sur le bouton '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Pourquoi mon climatiseur ne refroidit-il pas suffisamment ?

Vérifiez que les filtres à air ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que les fenêtres et les portes sont fermées pour éviter les fuites d'air.

Quel est le niveau sonore normal pour le WHIRLPOOL ACE184PV0 ?

Le niveau sonore normal pour cet appareil est d'environ 50 dB en mode refroidissement. Si vous entendez des bruits anormaux, vérifiez si des objets obstruent le ventilateur.

Comment entretenir mon climatiseur WHIRLPOOL ACE184PV0 ?

Nettoyez régulièrement les filtres à air, vérifiez le niveau de réfrigérant et assurez-vous que les bouches d'aération ne sont pas bloquées. Un entretien annuel par un professionnel est également recommandé.

Que faire si mon climatiseur fuit de l'eau ?

Vérifiez si le tuyau de drainage est bouché ou si le réservoir d'eau est plein. Si le problème persiste, contactez un professionnel pour vérifier l'appareil.

Comment régler le mode de fonctionnement de mon climatiseur ?

Utilisez la télécommande pour sélectionner le mode de fonctionnement (refroidissement, chauffage, déshumidification, ventilation) en appuyant sur le bouton correspondant.

Puis-je utiliser mon climatiseur WHIRLPOOL ACE184PV0 en hiver ?

Ce modèle est conçu pour être utilisé principalement en été. Si vous souhaitez le faire fonctionner en mode chauffage, assurez-vous qu'il est spécifiquement équipé pour cela.

Comment savoir si le filtre à air doit être remplacé ?

Si vous remarquez une diminution de l'efficacité de refroidissement ou des bruits anormaux, il est probable que le filtre soit encrassé. Il est recommandé de le vérifier tous les mois.

Mon climatiseur WHIRLPOOL ACE184PV0 émet une odeur désagréable, que faire ?

Cela peut être dû à des filtres sales ou à de la moisissure. Nettoyez les filtres et l'unité intérieure. Si l'odeur persiste, contactez un professionnel.

MODE D'EMPLOI ACE184PV0 WHIRLPOOL

Guide d'utilisation et d'entretien

Au Canada, pour assistance, installation ou service, composez le : 1-800-360-2742

ou visitez notre site web à... www.whirlpool.com

Table of Contents/Índice/Table des matières ..... 2

TABLE OF CONTENTS

Outillage et pièces....41

Exigences d'emplacement....41

Spécifications électriques....42

INSTRUCTIONS D'INSTALLATION ....44

Déballage du climatiseur....44

Installation dans une fenêtre—Préparation de la caisse......45

Installation dans une fenêtre—Préparation de la fenêtre......46

Installation dans une fenêtre—Positionnement de la caisse.....47

Installation de la caisse dans un mur....49

Achever l'installation ....50

UTILISATION DU CLIMATISEUR....51

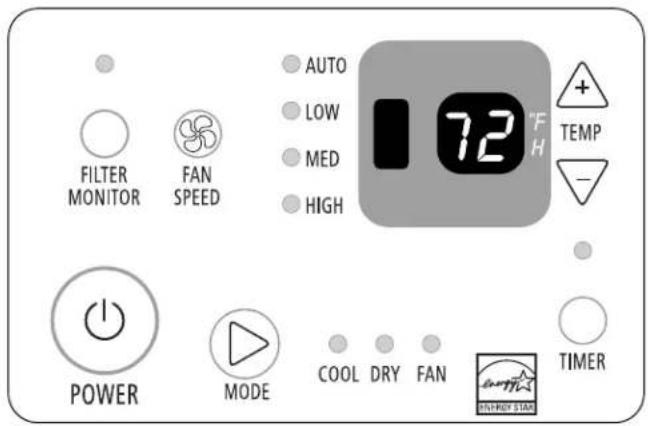

Mise en marche du climatiseur....51

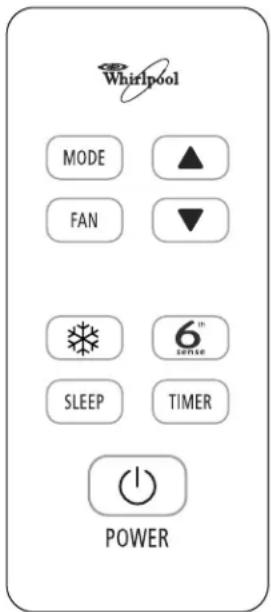

Utilisation de la télécommande....54

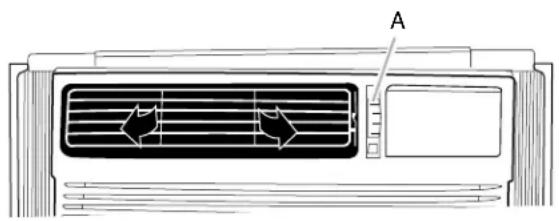

Changement de direction de l'air....56

Ventilation....56

Sons normaux 56

ENTRETIEN DU CLIMATISEUR ....57

Nettoyage du filtre à air....57

Nettoyage du panneau avant....57

Remise en état de la peinture ....57

Entretien annuel....57

DÉPANNAGE....57

Aux États-Unis....59

Au Canada....59

■ Llave de tuercas de 1/4"

■ Lápiz

■ Cinta para medir

■ Tijeras

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

⚠ AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du climatiseur, prendre quelques précautions fondamentales, y compris les suivantes :

■ Brancher sur une prise à 3 alvéoles reliée à la terre.

■ Ne pas utiliser un câble de rallonge.

■ Ne pas enlever la broche de liaison à la terre.

■ Débrancher le climatiseur avant l'entretien.

■ Ne pas utiliser un adaptateur.

■ Utiliser deux ou plus de personnes pour déplacer et installer le climatiseur.

CONSERVEZ CES INSTRUCTIONS

SPÉCIFICATIONS D'INSTALLATION

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Outils nécessaires

■ Tournevis Phillips

■ Perceuse sans fil et foret de 1/8" ou plus petit

Niveau

■ Crayon

Clé de 1/4"

■ Ciseaux

■ Mètre-ruban

Installation dans un mur

En plus des outils mentionnés, les outils suivants sont requis pour une installation dans un mur.

■ Scie

■ Planche de 1" (2,5 cm) ou plus épaisse

■ Préservatif de bois

■ Vis à bois de 1" (7)

■ Calfeutrant

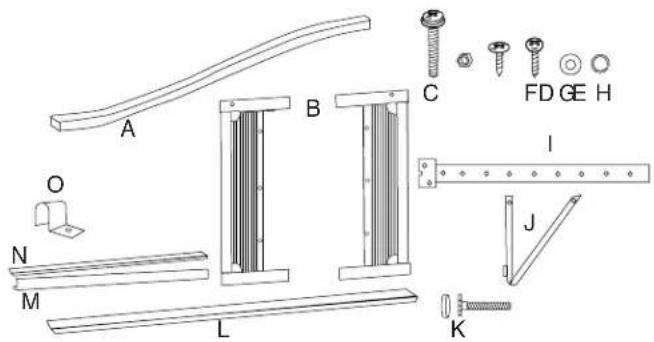

Pièces fournies

Vérifier que toutes les pièces sont présentes dans l'emballage de pièces.

B. Rideaux latéraux (2)

G. Joints (10)

C. Boulons de 1½" X ¼" (4)

H. Rondelles frein (4)

D. Écrous de ¼" (4)

I. Brides de montage (2)

E. Vis de ¼" (23)

J. Brides angulaires (2)

K. Capsule d'embout et pieds de nivellement (2)

L. Joint en mousse adhésif

M. Rainure supérieure

N. Joint de rainure supérieure

O. Crochet des rideaux latéraux (2)

REMARQUE : Les pièces d'installation sont fournies pour les fenêtres à double chassis jusqu'à 43" (109,2 cm) de largeur.

Exigences d'emplacement

IMPORTANT : Respecter tous les codes et règlements en vigueur.

Inspector l'emplacement où le climatiseur sera installé. C'est à l'utilisateur qu'incombe la responsabilité d'assurer une installation correcte. S'assurer d'avoir tout le nécessaire pour une installation correcte.

L'emplacement d'installation doit disposer de :

■ Une prise électrique avec liaison à la terre située à moins de 4 pi (122 cm) de la sortie du cordon d'alimentation du climatiseur.

REMARQUE : Ne pas utiliser une câble de rallonge.

■ Une circulation libre de l'air dans la pièce à refroidir.

■ Une ouverture de taille suffisante pour le climatiseur.

■ Un support mural adéquat pour le poids du climatiseur. Le poids du climatiseur est de 145 lb à 200 lb (65 à 96 kg).

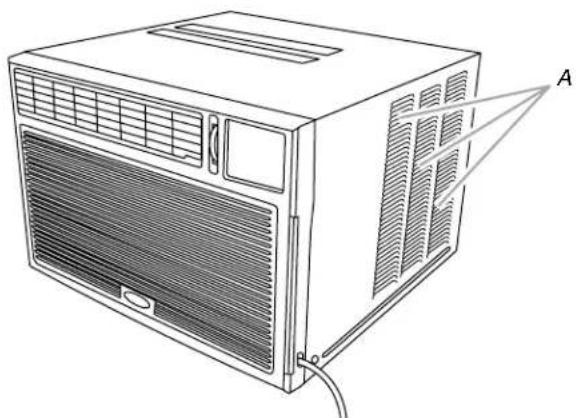

REMARQUE : Veiller à ne pas obstruer les persiennes de la caisse. L'air doit pouvoir circuler librement à travers les persiennes.

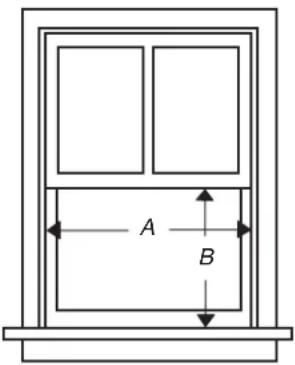

Installation dans une fenêtre

Mesures de l'ouverture dans la fenêtre :

■ Largeur de l'ouverture : de 30" (76,2 cm) à 43" (109,2 cm).
■ Hauteur de l'ouverture : 19 ^1/8 " (48,6 cm) minimum.

A B

A. 30" (76,2 cm) minimum
B. 19 ^1/8 " (48,6 cm) minimum

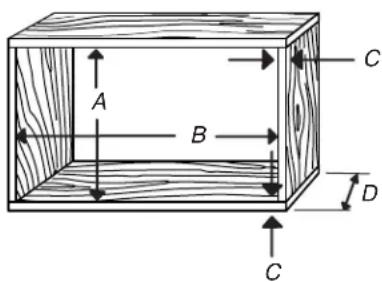

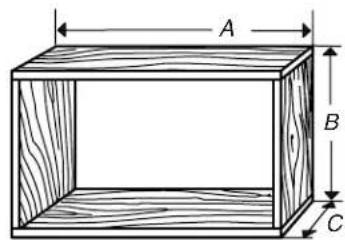

Installation dans un mur

Les mesures de l'ouverture du mur doivent être les suivantes :

■ Largeur : 26 ^3/4 " (67,9 cm) plus deux fois l'épaisseur du bois employé pour réaliser le cadre.
■ Hauteur : 18 ^3/4 " (47,6 cm) plus deux fois l'épaisseur du bois employé pour réaliser le cadre.
■ Profondeur : La dimension dépend de l'épaisseur du mur et du type d'encastrement.

A B C D C

A. 18 ^3/4 (47,6 cm)
B. 26 ^3/4 (67,9 cm)
C. Épaisseur du bois
D. Prodondeur

Spécifications électriques

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Le fil de liaison à la terre doit être connecté à la vis de liaison à la terre située au coin inférieur à droite du climatiseur lorsque le climatiseur est dans la caisse.

Les caractéristiques électriques du climatiseur sont indiquées sur la plaque signalétique. La plaque signalétique est située du côté droit de la caisse du climatiseur.

Les exigences électriques spécifiques sont indiquées dans le tableau ci-dessous. Suivre les recommandations pour ce type de prise électrique sur le cordon d'alimentation.

Cordon électrique Spécifications du câblage

^1/4 " (0.6 cm)

■ 115 volts (103,5 min. à 126,5 max.)
■ 0 à 12 ampères
■ Fusible temporisé de 15 ampères ou disjoncteur
■ Alimenter le climatiseur uniquement à partir d'un circuit qui n'alimente que cet appareil.
■ 230 volts (207 min. à 253 max.)
■ 0 à 12 ampères
■ Fusible temporisé de 15 ampères ou disjoncteur
■ Alimenter le climatiseur uniquement à partir d'un circuit qui n'alimente que cet appareil.

■ 230 volts (207 min. à 253 max.)
■ 0 à 16 ampères
■ Fusible temporisé de 20 ampères ou disjoncteur
■ Alimenter le climatiseur uniquement à partir d'un circuit qui n'alimente que cet appareil.

■ 230 volts (207 min. à 253 max.)
■ 0 à 24 ampères
■ Fusible temporisé de 30 ampères ou disjoncteur
■ Alimenter le climatiseur uniquement à partir d'un circuit qui n'alimente que cet appareil.

^1/2 " (1.3 cm)

Méthode recommandée de liaison à la terre

Ce climatiseur doit être relié à la terre. Ce climatiseur est équipé d'un cordon d'alimentation électrique à trois broches pour la liaison à la terre. Pour minimiser les risques de choc électrique, on doit brancher le cordon sur une prise de courant de configuration correspondante, à 3 alvéoles, reliée à la terre et installée conformément à tous les codes et règlements locaux. Si une prise de courant compatible n'est pas disponible, c'est au client qu'incombe la responsabilité de faire installer une prise de courant à 3 alvéoles convenablement reliée à la terre, par un électricien qualifié.

C'est au client qu'incombe la responsabilité de :

■ Contacter un électricien qualifié.
■ Veiller à ce que l'installation électrique soit réalisée de façon adéquate et en conformité avec le code national de l'électricité, ANSI/NFPA 70 - dernière édition, et tous les codes et règlements locaux en vigueur.

On peut obtenir des exemplaires des normes mentionnées à l'adresse suivante :

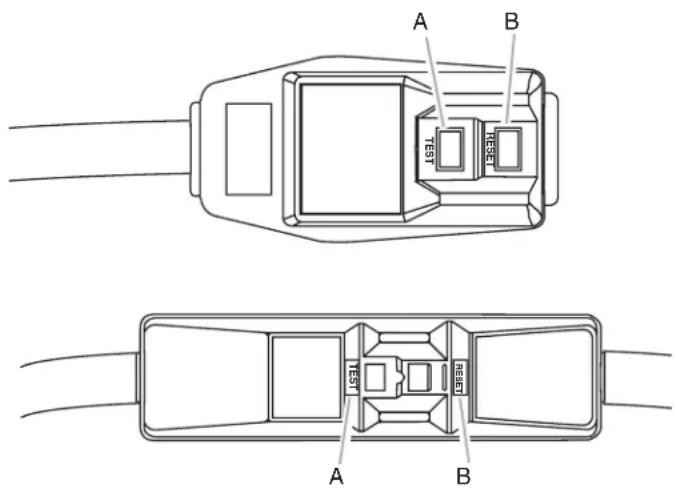

Cordon d'alimentation

REMARQUE : Votre climatiseur peut différer de celui qui est illustré.

A B TEST RESET TEST A B

A. Bouton Test
B. Bouton Reset (réinitialisation)

Ce climatiseur de pièce est équipé d'un cordon d'alimentation conforme aux exigences de UL. Ce cordon d'alimentation

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

comporte des circuits électroniques d'avant-garde détectant les courants de fuite. En cas d'écrasement du cordon d'alimentation, les circuits électroniques détectent les courants de fuite et l'alimentation est interrompue en une fraction de seconde.

Pour tester le cordon d'alimentation :

1. Brancher le cordon d'alimentation dans une prise à 3 alvéoles reliée à la terre.
2. Appuyer sur RESET (réinitialisation) (sur certains appareils, un témoin lumineux vert s'illumine).
3. Appuyer sur TEST (un déclic se fait entendre, le bouton Reset se déclenche et sur certains appareils, un témoin lumineux vert s'éteint).
4. Appuyer sur le bouton RESET et le relâcher (un déclic se fait entendre, le bouton Reset s'enclenche et sur certains appareils, un témoin lumineux vert s'illumine). Le cordon d'alimentation est prêt à être utilisé.

REMARQUES :

■ Le bouton de réinitialisation doit être enfoncé pour un fonctionnement correct.
■ Le cordon d'alimentation doit être remplacé en cas d'absence de déclenchement lorsque le bouton de test est enfoncé ou en cas d'échec de la réinitialisation.
■ Ne pas utiliser le cordon d'alimentation comme interrupteur marche/arrêt. Le cordon d'alimentation est conçu comme un dispositif de protection.
■ Un cordon d'alimentation endommagé doit être remplacé par un cordon neuf acheté auprès du fabricant et ne doit pas être réparé.
■ Le cordon d'alimentation ne contient pas de pièces réparables par le client. L'ouverture du casier inviolable annule toute garantie et empêche toute réclamation relative à la performance.

INSTRUCTIONS D'INSTALLATION

Déballage du climatiseur

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le climatiseur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

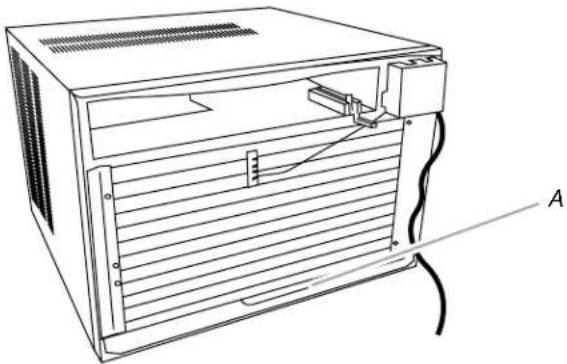

Enlèvement des matériaux d'emballage

■ Enlever et jeter de façon appropriée les matériaux d'emballage. Enlever tout résidu de ruban adhésif et de colle des surfaces avant de mettre le climatiseur en marche. Frotter une petite quantité de savon liquide à vaisselle sur l'adhésif avec les doigts. Rincer à l'eau tiède et sécher.
■ Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de votre climatiseur.
■ Manipuler le climatiseur délicatement.

1. Retirer le climatiseur de l'emballage et le placer sur un carton.

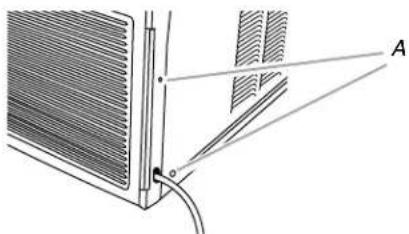

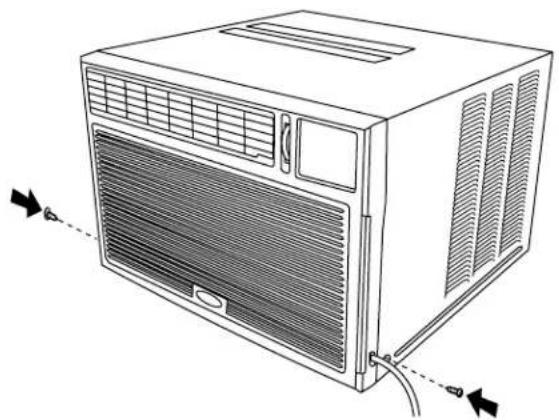

2. Retirer les vis fixant le panneau avant à la caisse du climatiseur de chaque côté du climatiseur.
3. Retirer les vis fixant la caisse du climatiseur à la base de chaque côté du climatiseur.

1. Retirer le panneau avant du climatiseur et le mettre de côté.

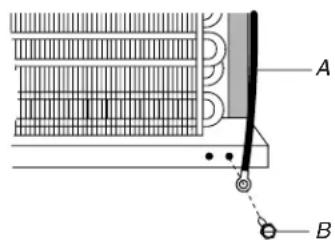

2. Retirer la vis de liaison à la terre et le cordon de liaison à la terre à l'avant du climatiseur. Conserver la vis de liaison à la terre.

A. Conducteur vert (liaison à la terre)
B. Vis de liaison à la terre

1. Tirer la poignée pour faire glisser le climatiseur et l'extraire de la caisse. Placer le climatiseur sur un carton.

REMARQUE : Ne pas soulever, pousser ni tirer sur le polystyrène (mousse) expansé de l'intérieur du climatiseur. Il ne s'agit pas d'un matériau d'emballage.

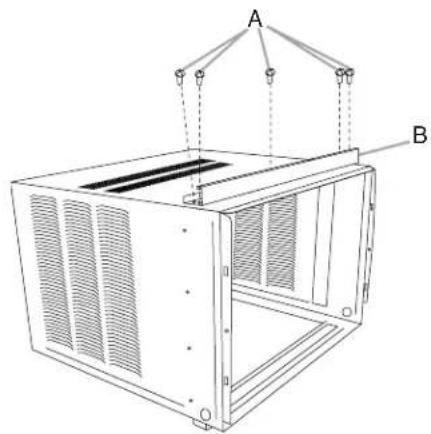

Installation de la rainure supérieure

REMARQUE : Fixer la rainure supérieure et les rideaux latéraux sur la caisse du climatiseur avant de placer la caisse dans la fenêtre.

1. Trouver le sachet de vis fournies.
2. Fixer le joint de la rainure supérieure au bas de la rainure supérieure.
3. Placer la rainure supérieure au sommet du climatiseur; aligner les 5 trous de la rainure avec les 5 trous au sommet du climatiseur.
4. Utiliser 5 vis de 14 " pour fixer la rainure supérieure à la caisse du climatiseur.

A. Vis de 1/4"
B. Rainure supérieure

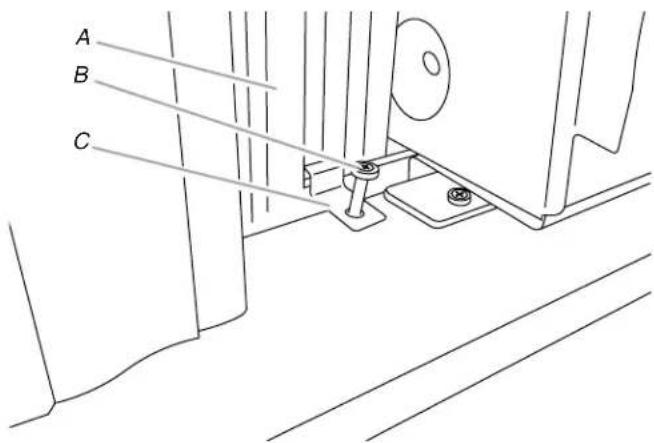

Fixation des rideaux latéraux

REMARQUE : Fixer les rideaux à la caisse du climatiseur avant d'installer l'appareil dans la fenêtre.

1. Insérer la partie supérieure, puis la partie inférieure du logement du rideau de droite dans les glissières supérieure et inférieure sur la caisse du climatiseur.

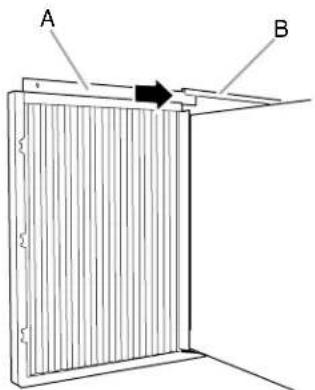

Vue arrière

A B

A. Logement du rideau
B. Glissières du rideau

Vue de dessous

A B

A. Logement du rideau
B. Glissières du rideau

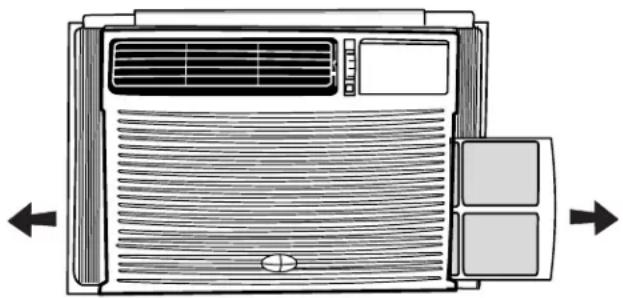

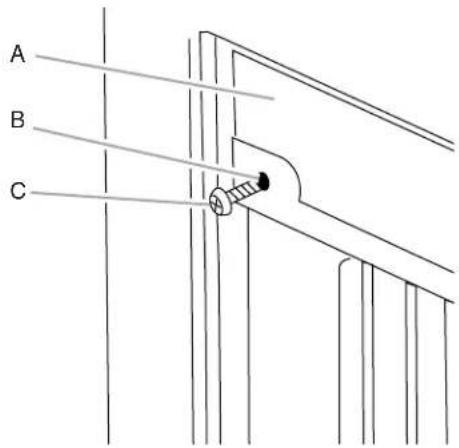

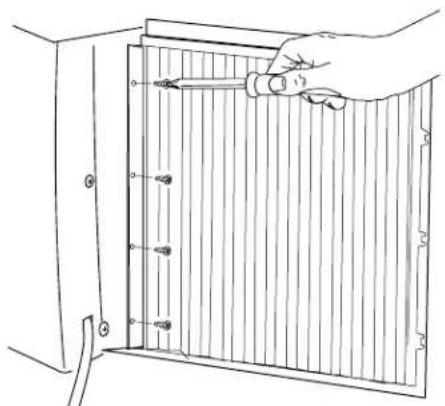

1. Déployer le rideau de droite vers l'extérieur pour pouvoir insérer une vis de 1/4" dans le trou supérieur du rideau. À l'aide d'une vis de 1/4", fixer le rideau dans le trou supérieur de la caisse du climatiseur.

REMARQUE : Cette vis est nécessaire pour fixer correctement le rideau (de haut en bas) à la caisse du climatiseur.

1. Pendant que le rideau de droite est déployé, insérer des vis de 1/4" dans les trois autres trous du rideau. Fixer le rideau au niveau des quatre trous dans la caisse du climatiseur.
2. Faire glisser le logement du rideau dans les glissières aussi loin que possible.
3. Répéter les étapes ci-dessus pour le rideau de gauche.

Assemblage des brides de montage et entretoises de support

1. Déterminer les trous appropriés à utiliser pour la fixation de l'entretoise de support sur la bride de montage. Selon la configuration d'installation, voir l'illustration appropriée "Mur mince (vinyle, bois, etc.)" ou "Mur épais (briques)".

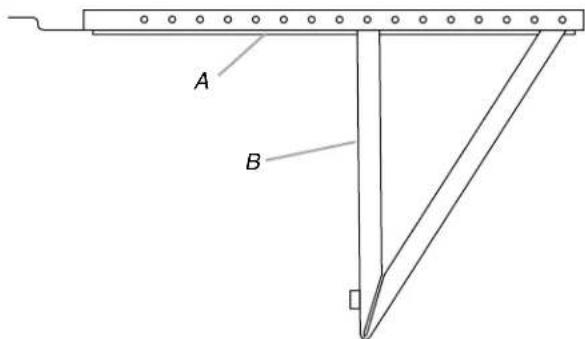

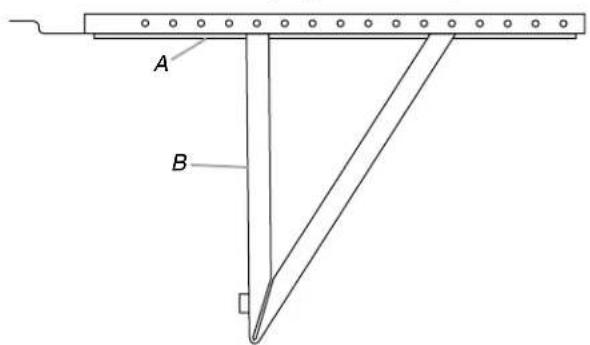

Construction à mur mince (vinyle, bois, etc.)

A B

A. Bride de montage B. Entretoise de support

Construction à mur épais (briques)

A B

A. Bride de montage B. Entretoise de support

1. Insérer deux vis de 1½" à travers les trous de la bride de montage et de l'entretoise de support.

2. Placer une rondelle-frein et un écrou de 1/4" sur chaque vis.

REMARQUE : Ne pas déjà serrer les écrous; il peut être nécessaire de modifier la position de l'entretoise de support, selon l'épaisseur du mur.

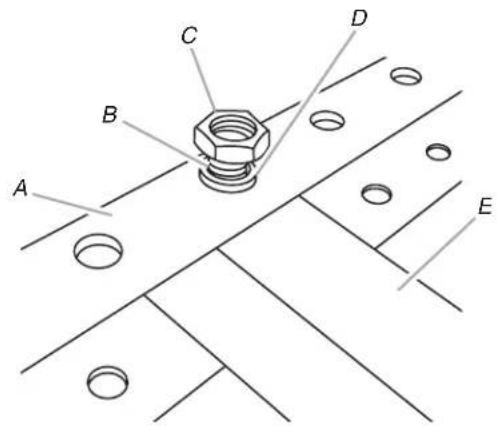

A B C D E

A. Bride de montage B. Boulon de 1 ½" C. Écrou de ¼"
D. Rondelle-frein E. Entretoise de support

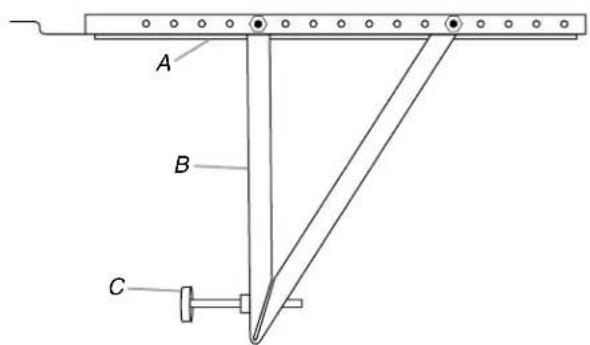

1. Insérer la vis de réglage de l'aplomb dans l'entretoise de support.

A B C

A. Bride de montage B. Entretoise de support
C. Vis de réglage de l'aplomb

1. Répéter ce processus pour l'autre ensemble de bride de montage/entretoise de support.

Installation des brides

1. Mesurer la largeur de l'ouverture de la fenêtre; marquer la position de l'axe central sur le seuil de fenêtre extérieur.

A B

A. Largeur de l'ouverture à la fenêtre B. Axe central

1. Mesurer/marquer une distance à 12% ^16 " de chaque côté de l'axe central.

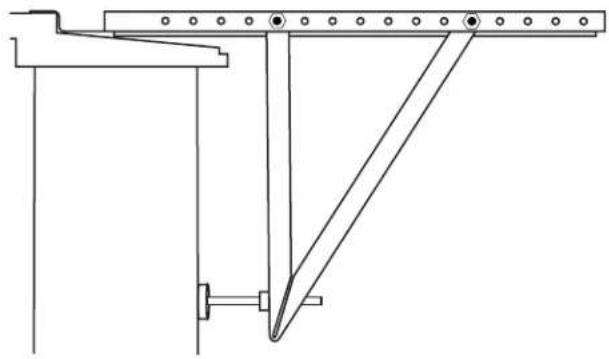

2. Placer chaque ensemble de bride de montage/entretoise de support dans la fenêtre. Vérifier que l'ensemble réalisé est adapté au type de construction du mur.
3. Utiliser la vis de réglage de l'aplomb pour ajuster l'angle de l'ensemble et établir une pente descendante (pas plus de 3/16"), pour permettre à l'eau de condensation de s'écouler en s'éloignant de la fenêtre.

1. Si nécessaire, enlever la vis de 1½", la rondelle-frein et l'écrou 1/4", et réinstaller l'entretoise de support à une autre position sur la bride de montage (position appropriée selon le type de construction du mur). Réinstaller la vis de 1½" avec rondelle-frein et écrou 1/4".
2. Serrer l'écrou avec une clé de 1/4".

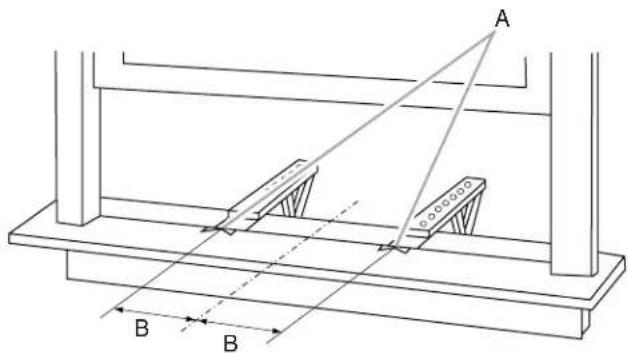

3. Aligner les extrémités en V des brides avec les lignes tracées à l'étape 2.

A B B

A. Extrémités en V B. 12 ^9/16 " de l'axe central

1. Percer des avant-trous de 1/8" pour chacune des deux brides.
2. Utiliser des vis de 3/4" pour fixer chaque bride sur le seuil de fenêtre.

Installation du joint adhésif

1. Couper le joint adhésif à la largeur du châssis de fenêtre inférieur.
2. Enlever l'endos du joint; apposer le joint en bas du châssis de fenêtre inférieur.

Installation dans une fenêtre—Positionnement de la caisse

REMARQUES :

■ Manipuler le climatiseur avec précaution.
■ S'assurer que la caisse du climatiseur ne tombe pas de l'ouverture lors de l'installation ou de la dépose.
■ Le point où le câble d'alimentation sort du climatiseur doit se trouver à moins de 4 pi (122 cm) d'une prise de courant reliée à la terre (3 alvéoles).

■ Ne pas bloquer les persiennes sur le panneau avant.

■ Ne pas bloquer les persiennes sur l'extérieur du climatiseur.

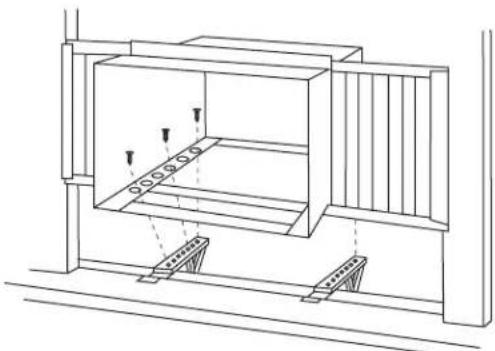

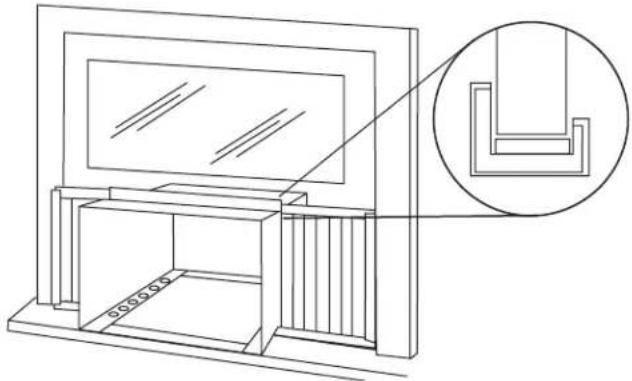

1. Centrer la caisse vide dans la fenêtre. Vérifier que le guide de rideau inférieur sur la caisse du climatiseur est à l'intérieur de la cavité formée par la bride. Maintenir fermement la caisse du climatiseur. Abaisser le châssis de fenêtre pour le placer derrière la rainure supérieure.

1. Aligner les trous du fond de la caisse du climatiseur avec les trous de la bride.
2. Utiliser trois vis de 1/4" pour fixer la caisse du climatiseur sur la bride.

1. Répéter les étapes 2 et 3 pour fixer l'autre côté de la caisse du climatiseur aux trous de la bride.
2. Vérifier que la caisse du climatiseur est correctement inclinée vers l'extérieur pour que l'eau de condensation puisse s'écouler à l'extérieur. Si nécessaire, ajuster l'inclinaison à l'aide de la vis de réglage de l'aplomb.

Installation des rideaux latéraux

1. Tirer le rideau gauche vers l'extérieur jusqu'au point où il s'ajuste dans la glissière de la fenêtre.
2. Utiliser un foret de 1/8" pour percer un avant-trou à travers le trou dans le rideau latéral et le châssis de fenêtre.
3. Insérer l'une des vis de 34 " à travers le rideau de gauche et dans le châssis de fenêtre.
4. Répéter les étapes ci-dessus pour le rideau de droite.

Vue du châssis de fenêtre

A B C

A. Châssis de fenêtre
C. Vis de 3/4"
B. Trou dans le rideau latéral

1. Utiliser un foret de 1/8" pour percer un avant-trou à travers le trou dans le rideau latéral et le châssis de fenêtre.
2. Insérer l'une des vis de 3/4" à travers le crochet du rideau latéral et dans le seuil de fenêtre.
3. Répéter les étapes ci-dessus pour le rideau de droite.

Vue du seuil du châssis de fenêtre

A B C

A. Rideau latéral B. Vis de 3/4"
C. Bride de rideau latéral

Achever l'installation sur la fenêtre

Insérer le joint en mousse derrière la partie supérieure du châssis inférieur de la fenêtre et contre la vitre de la fenêtre supérieure.

A B

A. Dessus du châssis inférieur de la fenêtre B. Joint en mousse

Installation de la caisse dans un mur

REMARQUES :

■ Manipuler le climatiseur avec précaution.
■ S'assurer que la caisse du climatiseur ne tombe pas de l'ouverture lors de l'installation ou de la dépose.
■ Le point où le câble d'alimentation sort du climatiseur doit se trouver à moins de 4 pi (122 cm) d'une prise de courant reliée à la terre (3 alvéoles).
■ Ne pas bloquer les persiennes sur le panneau avant.
■ Ne pas bloquer les persiennes sur l'extérieur du climatiseur.
■ C'est la responsabilité et l'obligation du client de faire installer le produit par un technicien qualifié au courant des installations de climatiseurs de pièce dans un mur.

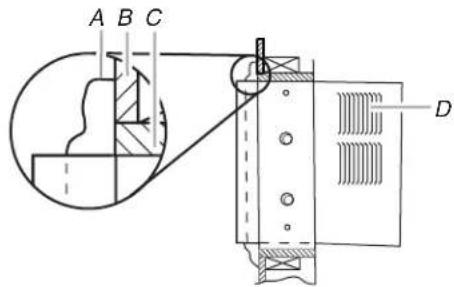

Option 1—Moulure de bois, métal ou plastique

Dans le cas de l'emploi de moulure en bois, métal ou plastique, le cadre réalisé doit être aligné avec le mur interne—voir l'illustration.

A B C D

A. Moulure
C. Cadre de bois
B. Mur interne
D. Persiennes

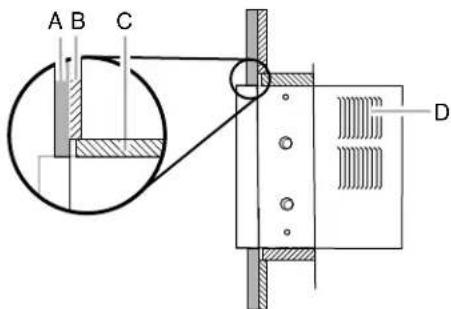

Option 2—Mur de plâtre sans moulure

Si le mur de plâtre doit être en affleurement avec la caisse, sans emploi de moulure, il faut que le cadre de bois soit décalé de ½" (13 mm) par rapport au mur interne.

A B C D

A. Mur de plâtre
C. Cadre de bois
B. Mur interne
D. Persiennes

Installation du cadre de bois

1. Réaliser le cadre de bois. Pour les dimensions, voir la section "Exigences d'emplacement".
2. Mesurer les dimensions externes (hauteur et largeur) du cadre pour déterminer les dimensions de l'ouverture à réaliser dans le mur.
3. Réaliser l'ouverture dans le mur. Enlever et conserver l'isolant.

REMARQUES :

■ La profondeur dépend de l'épaisseur du mur et du type de moulure.
■ Ne pas obstruer les persiennes de la caisse du climatiseur.
■ Utiliser des planches de 1" (2,5 cm) ou plus pour réaliser le cadre de bois.

A B C

A. Largeur externe
C. Profondeur
B. Hauteur externe

1. Appliquer un produit de préservation du bois sur les surfaces extérieures exposées.
2. Insérer le cadre dans l'ouverture réalisée dans le mur. Veiller à établir un aplomb parfait et respecter l'équerrage.
3. Fixer solidement le cadre au mur.

Installation de la caisse du climatiseur dans le cadre de bois

1. Insérer la caisse dans le cadre de bois installé dans l'ouverture réalisée dans le mur.

1. Utiliser un niveau pour établir l'aplomb transversal de la caisse.

1. Vérifier que la caisse du climatiseur est légèrement inclinée vers l'extérieur pour que l'eau puisse s'écouler vers l'extérieur.

Dernières étapes de l'installation du climatiseur à travers le mur

1. Réutiliser l'isolant pour obturer les ouvertures entre la caisse du climatiseur et le cadre.
2. Utiliser les trous existants et six vis à bois de 1" (2,5 cm) (pas fournies) pour fixer la caisse du climatiseur au cadre.

REMARQUE : Ne pas serrer les vis excessivement pour ne pas déformer la caisse du climatiseur - ceci dégraderait l'étanchéité entre la caisse et le climatiseur.

1. Appliquer un calfeutrant sur toute la jointure entre l'ouverture murale et la caisse, tout autour de la caisse.

Achever l'installation

REMARQUE : Manipuler le climatiseur avec précaution.

1. Vérifier que l'extrémité libre du conducteur de liaison à la terre est à l'extérieur de la caisse du climatiseur.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le climatiseur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Insérer le climatiseur dans la caisse.

REMARQUE : Vérifier que l'extrémité libre du conducteur de liaison à la terre est à l'extérieur de la caisse du climatiseur.

A. Conducteur de liaison à la terre à l'extérieur de la caisse

AVERTISSEMENT

Risque de choc électrique

Connector le conducteur vert de liaison à la terre à la vis de liaison à la terre.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

1. Connecter le conducteur vert de liaison à la terre à la vis de liaison à la terre.

Positionner le conducteur de liaison à la terre verticalement. Placer l'excès de longueur du conducteur de liaison à la terre entre le serpentin et la caisse du climatiseur.

A. Conducteur vert de liaison à la terre B. Vis de liaison à la terre

1. Réinstaller les deux vis fixant la caisse de l'appareil sur la base.
2. Pousser le panneau avant en ligne droite, et abaisser légèrement pour réaliser l'emboîtement sur place.
3. Réinstaller les deux vis de fixation du panneau avant à la caisse du climatiseur.

REMARQUE : Pour une installation à travers le mur, si c'est nécessaire, installer une moulure autour de la caisse du climatiseur, à l'intérieur de la pièce.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher sur une prise à 3 alvéoles reliée à la terre.
2. Appuyer sur RESET (réinitialisation) sur la prise du cordon d'alimentation. Voir "Spécifications électriques".

UTILISATION DU CLIMATISEUR

Une bonne utilisation de votre climatiseur vous aidera à obtenir les meilleurs résultats possibles.

Cette section explique le fonctionnement correct du climatiseur.

IMPORTANT :

■ Si on doit éteindre le climatiseur, attendre au moins 3 minutes avant de le rallumer. Ceci empêche le climatiseur de faire griller un fusible ou de déclencher le disjoncteur.

■ Ne pas tenter de faire fonctionner le climatiseur au mode Cool (refroidissement) lorsque la température extérieure est inférieure à 65°F (18°C). Le serpentin de l'évaporateur intérieur gèlera et le climatiseur ne fonctionnera pas correctement.

REMARQUE : En cas de panne de courant, votre climatiseur fonctionnera aux réglages précédents lorsque le courant sera restauré.

Mise en marche du climatiseur

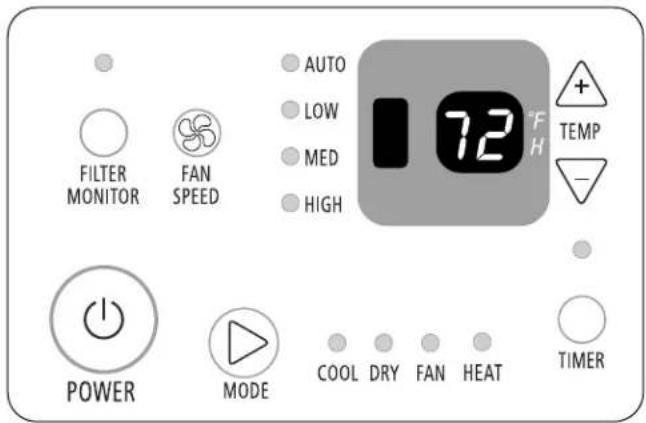

Modèles du refroidissement seulement Modèles Chaleur/Refroidissement

FILTER MONITOR FAN SPEED AUTO LOW MED HIGH POWER MODE COOL DRY FAN 72°F H TEMP - TIMER

FILTER MONITOR FAN SPEED AUTO LOW MED HIGH POWER MODE COOL DRY FAN HEAT 72°F H TEMP + - TIMER

REMARQUE : Si le climatiseur est réglé au mode FAN (ventilateur) et si la température ambiante est inférieure à 32°F (0°C), l'affichage montrera LO. Si la température ambiante est supérieure à 99°F (37°C), l'affichage montrera HI.

1. Enlever le film protecteur transparent de la plaque du panneau avant.
2. Appuyer sur POWER (alimentation) pour mettre le climatiseur en marche.

POWER

REMARQUE : Lorsqu'on met le climatiseur en marche pour la première fois après l'avoir branché, celui-ci affichera la température actuelle de la pièce et fonctionnera au système de commande 6 ^th Sense"; lorsqu'on le met en marche à tout autre moment, il affichera les réglages précédents pendant 5 secondes et l'affichage indiquera alors la température actuelle de la pièce.

1. Sélectionner le mode. Voir "Mode".
2. Sélectionner la vitesse du ventilateur. Voir "Fan Speed (vitesse du ventilateur)".
3. Sélectionner la température. Voir "Température".

Mode

1. Appuyer sur MODE jusqu'à l'apparition du témoin lumineux correspondant à la fonction désirée.
2. Choisir Cool (refroidissement), Dry (séchage), Fan (ventilateur) ou Heat (chaleur) (modèles Chaleur/Refroidissement seulement).

■ Cool (refroidissement)—Refroidit la pièce. Appuyer sur le bouton FAN SPEED (vitesse du ventilateur) pour choisir High (élevée), Med (moyenne), Low (basse) ou Auto (automatique). Puis ajuster la température en appuyant sur les boutons TEMP “+” ou “-”.
■ Dry (séchage)—Sèche la pièce. Le climatiseur sélectionne automatiquement la température. Le ventilateur fonctionne à la vitesse Low (basse) seulement.

REMARQUE : Le mode de séchage ne doit pas être utilisé pour refroidir la pièce.

■ Fan (ventilateur)—Fait fonctionner le ventilateur sans refroidir. Appuyer sur le bouton FAN SPEED (vitesse du ventilateur) pour choisir High (élevée), Med (moyenne) ou Low (basse). L'affichage indique la température actuelle de la pièce.
REMARQUE : La vitesse du ventilateur Auto (automatique) ne peut pas être sélectionnée en mode Fan (ventilateur).
■ Heat (chaleur) (modèles Chaleur/Refroidissement seulement)—Chauffe la pièce. Appuyer sur le bouton FAN SPEED (vitesse du ventilateur) pour choisir High (élevée), Med (moyenne), Low (basse) ou Auto (automatique). Puis ajuster la température en appuyant sur les boutons TEMP “+” ou “-”.

MODE

REMARQUE : Au bout de 5 secondes, l'affichage indique la température actuelle de la pièce.

Fan Speed (vitesse du ventilateur)

REMARQUE : Le bouton de vitesse du ventilateur fonctionnera seulement quand le mode Cool (refroidissement), Fan (ventilateur) ou Heat (chaleur) (modèles Chaleur/Refroidissement seulement) a été choisi.

1. Appuyer sur FAN SPEED (vitesse du ventilateur) jusqu'à ce que vous voyez le témoin lumineux pour le réglage désiré.
2. Choisir High (élevée), Med (moyenne), Low (basse) ou Auto (automatique).

■ High (élevée)—pour un refroidissement ou un chauffage maximal (modèles chaleur/refroidissement seulement)
■ Med (moyenne)—pour un refroidissement ou un chauffage normal (modèles chaleur/refroidissement seulement)
■ Low (basse)—pour dormir en tout confort
■ Auto (automatique)—contrôle automatiquement la vitesse du ventilateur en fonction de la température ambiante et du réglage de la commande de température.

REMARQUE : La vitesse du ventilateur Auto (automatique) ne peut pas être sélectionnée en mode Fan (ventilateur).

AUTO

FAN SPEED

LOW
MED
HIGH

REMARQUE : Au bout de 5 secondes, l'affichage indique la température actuelle de la pièce.

Filter Monitor (témoin du filtre)

1. Lorsque le témoin lumineux du Filter Monitor (témoin du filtre) est allumé, enlever, nettoyer et remplacer le filtre à air. Voir "Nettoyage du filtre à air".
2. Appuyer sur FILTER MONITOR (témoin du filtre) après avoir nettoyé ou remplacé le filtre à air. Cette manœuvre réinitialise le témoin du filtre.

FILTER MONITOR

REMARQUE : Après 360 heures de fonctionnement du ventilateur, le témoin lumineux du filtre monitor s'allume et reste allumé pendant 180 heures ou jusqu'à ce que FILTER MONITOR (témoin du filtre) soit sélectionné. Après 180 heures, il s'éteint automatiquement.

Température

■ Appuyer sur le bouton TEMP “+” pour augmenter la température. Chaque fois que l'on appuie sur le bouton TEMP “+”, la température augmente de 2°F (1°C) jusqu'à ce qu'elle atteigne 90°F (32°C).

REMARQUE : Au bout de 5 secondes, l'affichage indique la température actuelle de la pièce.

72°F H + TEMP -

■ Appuyer sur le bouton TEMP “-” pour réduire la température. Chaque fois que l'on appuie sur le bouton TEMP “-”, la température diminue de 2°F (1°C) jusqu'à ce qu'elle atteigne 64°F (18°C).

REMARQUE : Au bout de 5 secondes, l'affichage indique la température actuelle de la pièce.

Timer Delay (minuterie différée)

Pour régler la minuterie pour un délai de 30 minutes à 24 heures jusqu'à ce que le climatiseur se mette à la position arrêt (le climatiseur doit être en marche) :

1. Appuyer sur TIMER. L'indicateur lumineux clignotera. L'afficheur indiquera le nombre d'heures avant l'arrêt du climatiseur.

1. Appuyer sur le bouton TEMP “+” ou “-” pour changer la durée de délai (30 minutes à 24 heures).
2. Au bout de 5 secondes, l'indicateur lumineux restera allumé. L'afficheur indique la température actuelle de la pièce.

Pour régler la minuterie pour mettre en marche le climatiseur en gardant les réglages précédents :

1. Arrêter le climatiseur.

2. Appuyer sur TIMER. L'indicateur lumineux clignotera. L'afficheur indiquera le nombre d'heures restantes avant la mise en marche du climatiseur.

3. Appuyer sur le bouton TEMP “+” ou “-” pour changer la durée de délai (30 minutes à 24 heures).

4. Au bout de 5 secondes, l'indicateur lumineux restera allumé. L'afficheur indique la température actuelle de la pièce.

Pour régler la minuterie pour mettre en marche le climatiseur en changeant les réglages précédents :

1. Mettre le climatiseur en marche.
2. Régler le mode à Cool (refroidissement), Dry (séchage), Fan (ventilateur) ou Heat (chaleur) (modèles Chaleur/Refroidissement seulement).
3. Pour le mode Cool (refroidissement) ou Heat (chaleur) (modèles Chaleur/Refroidissement seulement) :

■ Ajuster la vitesse du ventilateur à High (élevée), Med (moyenne), Low (basse) ou Auto (automatique).
■ Ajuster la température entre 64°F et 90°F (18°C et 32°C)

1. Pour le mode Fan (ventilateur), ajuster la vitesse du ventilateur à High (élevée), Med (moyenne) ou Low (basse). REMARQUE : Au mode Fan (ventilateur), la température ne peut pas être ajustée.
2. Pour le mode Dry (séchage), diminuer ou augmenter la température de 4°F (2°C).
3. Arrêter le climatiseur.
4. Appuyer sur TIMER. L'indicateur lumineux clignotera. L'afficheur indiquera le nombre d'heures avant la mise en marche du climatiseur.
5. Appuyer sur le bouton TEMP “+” ou “-” pour changer la durée de délai (30 minutes à 24 heures).
6. Au bout de 5 secondes, l'indicateur lumineux restera allumé. L'afficheur indique la température actuelle de la pièce.

Pour effacer le programme de délai de mise en marche différée de la minuterie :

REMARQUE : Le climatiseur peut être soit en marche soit arrêté.

1. Appuyer sur TIMER après que la minuterie a été programmée. L'afficheur indiquera le temps résiduel.
2. Alors que le temps résiduel est affiché, appuyer de nouveau sur TIMER. Le témoin indicateur s'éteindra.

Pour voir ou modifier le temps résiduel (en heures) :

1. Appuyer sur TIMER après que la minuterie a été programmée. L'afficheur indiquera le temps résiduel.
2. Alors que la temps résiduel est affiché, appuyer sur le bouton TEMP “+” ou “-” pour augmenter ou diminuer la durée.
3. Au bout de 5 secondes, l'affichage indique la température actuelle de la pièce.

Utilisation de la télécommande

REMARQUE : L'apparence de la télécommande peut varier.

Whirlpool MODE FAN SLEEP TIMER POWER

REMARQUE : Une pile CR2025 (incluse) alimente la télécommande. Remplacer la pile après 6 mois d'usage ou lorsque le fonctionnement de la télécommande n'est plus satisfaisant.

Appuyer sur POWER pour mettre le climatiseur en marche.

POWER

Mode

Appuyer sur MODE pour sélectionner Cool (refroidissement), Dry (séchage), Fan (ventilateur) ou Heat (chaleur) (modèles Chaleur/Refroidissement seulement).

MODE

Système de commande 6 ^th Sense ^™

Le climatiseur sélectionne automatiquement le mode Refroidissement ou Séchage, selon la température qui règne dans la pièce, et 79°F (26°C) pour la température de contrôle.

■ On peut ajuster le point de réglage de la température entre 75°F (24°C) et 83°F (28°C). Appuyer une fois sur le bouton fléché (haut/bas) pour faire varier la température de réglage de 2°F (1°C) ou appuyer deux fois pour une variation de 4° (2°C).
■ Si la température dans la pièce est inférieure à la température correspondant au point de réglage, le mode de séchage est sélectionné. Le ventilateur fonctionne uniquement au mode de sélection automatique de la vitesse.
■ Si la température dans la pièce est supérieure à la température correspondant au point de réglage, le mode de Cool (refroidissement) est sélectionné. Fan Speed (vitesse du ventilateur) peut être sélectionnée par l'utilisateur.

1. Appuyer sur le bouton du système de commande 6 ^th Sense ^TM .

1. Au mode Cool (refroidissement), appuyer sur FAN (ventilateur) pour sélectionner High (élevée), Med (moyenne), Low (basse) ou Auto (automatique).

Commande RapidCool™

Pour un refroidissement rapide. Le climatiseur règle automatiquement la vitesse du ventilateur à High (élevée) et la température à 64°F (18°C).

REMARQUE : Le bouton du système de commande 6 ^th Sense ^TM ne fonctionne pas au mode de commande RapidCool ^® .

1. Appuyer sur la commande RapidCool™. Le climatiseur règle automatiquement la vitesse du ventilateur à High (élevée) et la température à 64°F (18°C).

1. Pour éteindre la commande RapidCool™, appuyer sur le bouton de la commande RapidCool, le bouton Mode, Fan, Power, ou la flèche (vers le haut)..

Fan Speed (vitesse du ventilateur)

Appuyer sur FAN pour sélectionner High (élevée), Med (moyenne), Low (basse) ou Auto (automatique).

REMARQUE : La vitesse du ventilateur Auto (automatique) ne peut pas être sélectionnée en mode Fan (ventilateur).

FAN

Commande Sleep (veille)

REMARQUES :

■ Si la température ambiante dans la pièce est de 80°F (26°C) ou plus, la température de réglage ne change pas lors de l'activation du mode de veille.
■ Si la température ambiante dans la pièce est inférieure à 80°F (26°C), la température de réglage augmentera automatiquement de 2°F (1°C) durant les 2 premières heures après activation du mode de veille.
La température de réglage n'augmente pas durant les 6 dernières heures d'utilisation du mode de veille.

1. Appuyer sur MODE pour sélectionner Cool (refroidissement), Dry (séchage) ou Heat (chaleur) (modèles Chaleur/Refroidissement seulement).

2. Appuyer sur FAN (ventilateur) pour sélectionner la vitesse du ventilateur : High (élevée), Med (moyenne) ou Low (basse).

3. Utiliser un bouton fléché (haut/bas) pour sélectionner la température.

4. Appuyer sur SLEEP (veille). Après 10 secondes la luminosité des témoins lumineux du tableau de commande diminue. Le témoin du mode reste allumé.

REMARQUE : Le mode, la température et la vitesse du ventilateur peuvent être ajustés durant le mode de veille. Au bout de 10 secondes, les témoins lumineux sur le tableau de commande diminueront encore une fois.

SLEEP

1. Pour désactiver le mode de veille, appuyer de nouveau sur SLEEP (veille), ou attendre l'arrêt automatique du climatiseur (après 8 heures).

REMARQUE : Après la désactivation du mode de veille, le climatiseur retrouve les réglages antérieurs.

Température

■ Appuyer sur le bouton à flèche vers le haut pour augmenter la température. Chaque fois que l'on appuie sur le bouton à flèche vers le haut ou qu'on le maintient, la température augmente de 2°F (1°C) jusqu'à ce qu'elle atteigne 90°F (32°C).

■ Appuyer sur le bouton à flèche vers le bas pour réduire la température. Chaque fois que l'on appuie sur le bouton à flèche vers le bas ou qu'on le maintient, la température diminue de 2°F (1°C) jusqu'à ce qu'elle atteigne 64°F (18°C).

Timer (Minuterie)

Pour régler la minuterie pour un délai de 30 minutes à 24 heures jusqu'à ce que le climatiseur se mette à la position arrêt (le climatiseur doit être en marche) :

1. Appuyer sur TIMER (minuterie). L'indicateur lumineux sur le tableau de commande du climatiseur clignotera.

TIMER

1. Appuyer sur le bouton à flèche vers le haut/bas pour changer la durée de délai (30 minutes à 24 heures).
2. Au bout de 5 secondes, l'indicateur lumineux sur le tableau de commande du climatiseur restera allumé.

Pour régler la mise en marche différée du climatiseur en gardant les réglages précédents :

1. Arrêter le climatiseur.
2. Appuyer sur TIMER (minuterie). L'indicateur lumineux sur le tableau de commande du climatiseur clignotera.
3. Appuyer sur le bouton à flèche vers le haut/bas pour changer la durée de délai (30 minutes à 24 heures).
4. Au bout de 5 secondes, l'indicateur lumineux sur le tableau de commande du climatiseur restera allumé.

Pour régler la mise en marche différée du climatiseur en changeant les réglages précédents :

1. Mettre le climatiseur en marche.
2. Régler le mode au système de commande 6 ^th Sense ^™ , Cool (refroidissement), Dry (séchage), Fan (ventilateur), Heat (chaleur) (modèles Chaleur/Refroidissement seulement) ou de RapidCool ^™ .

3. Pour le mode Cool (refroidissement) ou Heat (chaleur) (modèles Chaleur/Refroidissement seulement) :
   ■ Ajuster la vitesse du ventilateur à High (élevée), Med (moyenne), Low (basse) ou Auto (automatique).
   ■ Ajuster la température entre 64°F et 90°F (18°C et 32°C).

4. Pour le mode Fan (ventilateur), ajuster la vitesse du ventilateur à High (élevée), Med (moyenne) ou Low (basse). REMARQUE : Au mode Fan (ventilateur), la température ne peut pas être ajustée.

5. Pour le mode de système de commande 6 ^th Sense ^™ , ajuster la vitesse du ventilateur à High (élevée), Med (moyenne), Low (basse) ou Auto (automatique).

6. Pour le mode de séchage et le système de commande 6 ^th Sense ^™ , diminuer ou augmenter la température de 4°F (2°C).

7. Arrêter le climatiseur.

8. Appuyer sur TIMER. L'indicateur lumineux sur le tableau de commande du climatiseur clignotera.

9. Appuyer sur le bouton à flèche vers le haut/bas pour changer la durée de délai (30 minutes à 24 heures).

10. Au bout de 5 secondes, l'indicateur lumineux de la minuterie sur le tableau de commande du climatiseur restera allumé.

Pour effacer le programme de durée de mise en marche différée de la minuterie :

REMARQUE : Le climatiseur peut être soit en marche soit arrêté.

1. Appuyer sur TIMER après que la minuterie a été programmée. L'afficheur indiquera le temps résiduel.
2. Alors que le temps résiduel est affiché, appuyer de nouveau sur TIMER. Le témoin indicateur s'éteindra.

Pour voir le temps résiduel (en heures) ou le modifier :

1. Appuyer sur TIMER après que la minuterie a été programmée. Le temps restant s'affichera.
2. Pendant l'affichage du temps résiduel, appuyer sur le bouton à flèche vers le haut/bas pour augmenter ou diminuer la durée du délai.
3. Au bout de 5 secondes, le témoin lumineux s'éteint et l'affichage indique la température actuelle de la pièce.

Changement de direction de l'air

Tourner la roue pour diriger l'air vers la gauche ou vers la droite. Tourner toute la cartouche pour diriger l'air vers le haut, vers le bas ou directement à l'avant.

■ Tirer la commande de ventilation pour ouvrir les évents d'extraction et permettre l'évacuation de l'air vicié ou enfumé de la pièce.
■ Enfoncer la commande de ventilation pour fermer les évents d'extraction et obtenir l'effet maximum de refroidissement continu.

A. Commande de ventilation

REMARQUE : La commande de ventilation fonctionne seulement lorsque la commande de vitesse du ventilateur est active.

Sons normaux

Lorsque le climatiseur fonctionne normalement, on peut percevoir certains sons comme :

■ Gouttelettes d'eau qui heurtent le condenseur, causant un cliquetis ou un cliquettement. Les gouttelettes d'eau contribuent au refroidissement du condenseur.
■ Mouvement de l'air sous l'effet du ventilateur.

■ Déclics émis par le thermostat.
■ Vibrations ou bruits imputables à une construction médiocre du mur ou de la fenêtre.
■ Bourdonnement aigu ou bruits de pulsations causés par le compresseur moderne à haute efficacité qui se met en marche et s'arrête de façon intermittente.

ENTRETIEN DU CLIMATISEUR

Votre nouveau climatiseur est conçu pour vous fournir de nombreuses années de service fiable. Cette section vous expliquera comment nettoyer et entretenir votre climatiseur correctement. Contacter votre marchand local autorisé pour une vérification annuelle. Ne pas oublier... le coût de ce service est à votre charge.

Nettoyage du filtre à air

Le filtre à air est amovible pour faciliter le nettoyage. Un filtre à air propre aide à retenir les particules de poussière, la charpie et autres débris en suspension dans l'air et est important pour obtenir le meilleur refroidissement et la meilleure efficacité de fonctionnement. Vérifier le filtre toutes les 2 semaines pour déterminer si un nettoyage est nécessaire.

REMARQUE : Ne pas faire fonctionner le climatiseur sans que le filtre ne soit en place.

1. Arrêter le climatiseur.
2. Faire glisser le filtre à air d'un côté ou de l'autre du panneau avant de l'appareil.

1. Nettoyer le climatiseur à l'aspirateur. Si le filtre est très sale, le laver avec de l'eau tiède et un détergent doux. Ne pas laver le filtre à air au lave-vaisselle ni utiliser un produit nettoyant chimique. Faire sécher parfaitement le filtre à air avant de le réinstaller, afin d'assurer une efficacité maximale.
2. Réinsérer le filtre à air en le glissant d'un côté ou de l'autre du panneau avant.

Nettoyage du panneau avant

1. Arrêter le climatiseur.
2. Nettoyer le panneau avant avec un chiffon doux humide.
3. Bien faire sécher le panneau avant à l'air libre.

Remise en état de la peinture

Inspector l'appareil une ou deux fois par an pour déterminer si la peinture est endommagée. Ceci est très important, particulièrement dans les régions proches de la mer ou lorsque la rouille représente un problème. Le cas échéant, faites des retouches avec une peinture émail de bonne qualité.

Entretien annuel

Votre climatiseur nécessite un entretien annuel pour aider à assurer un rendement maximal toute l'année. Contacter votre marchand local autorisé pour fixer un examen annuel. Le coût de l'examen annuel est à votre charge.

DÉPANNAGE

Avant de faire un appel de service, essayez les suggestions ci-dessous pour déterminer si vous pouvez résoudre votre problème sans aide extérieure.

Le climatiseur ne fonctionne pas

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

■ Le cordon d'alimentation est débranché. Brancher sur une prise à 3 alvéoles reliée à la terre. Voir "Spécifications électriques".

■ Le cordon d'alimentation se déclenche (le bouton Reset s'éjecte). Appuyer sur RESET et relâcher (un déclic se fait entendre, le bouton Reset s'enclenche et sur certains appareils, un témoin lumineux vert s'illumine) pour reprendre l'utilisation.
■ Un fusible est grillé ou un disjoncteur s'est déclenché. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien. Voir "Spécifications électriques".
■ Le bouton d'alimentation Power n'a pas été enfoncé. Appuyer sur POWER.
Il y a une panne d'électricité locale. Attendre le rétablissement du courant.

Le climatiseur fait griller les fusibles ou déclenche les disjoncteurs

■ Trop d'appareils sont branchés sur le même circuit. Débrancher ou déplacer les appareils qui se trouvent sur le même circuit.
■ Vous utilisez des fusibles temporisés ou un disjoncteur de capacité inappropriée. Installer un fusible temporisé ou un disjoncteur de capacité correcte. Voir “Spécifications électriques”.
■ Vous utilisez un cordon de rallonge. Ne pas utiliser une rallonge avec cet appareil ou tout autre appareil électroménager.
■ Tentative de remise en marche du climatiseur trop tôt après l'arrêt de l'appareil. Attendre au moins 3 minutes avant de tenter une nouvelle mise en marche.

Le bouton RESET du cordon d'alimentation du climatiseur se déclenche (le bouton Reset s'éjecte)

■ Des perturbations au niveau du courant électrique peuvent déclencher le bouton RESET (le bouton Reset s'éjecte) le cordon d'alimentation. Appuyer sur RESET et relâcher (un déclic se fait entendre, le bouton Reset s'enclenche et sur certains appareils, un témoin lumineux vert s'illumine) pour reprendre l'utilisation.
■ Une surcharge électrique, une surchauffe, un resserrement ou l'usure peuvent déclencher le bouton RESET (le bouton Reset s'éjecte) le cordon d'alimentation. Après avoir corrigé le problème, appuyer sur RESET et relâcher (un déclic se fait entendre, le bouton Reset s'enclenche et sur certains appareils, un témoin lumineux vert s'illumine) pour reprendre l'utilisation.

REMARQUE : Un cordon d'alimentation endommagé ne doit pas être réparé mais remplacé par un cordon neuf que l'on peut se procurer auprès du fabricant du produit.

Le climatiseur semble fonctionner trop longtemps

• Ce climatiseur remplace un modèle ancien. Du fait de l'utilisation de composants plus efficaces, il est possible que le climatiseur fonctionne pendant de plus longues périodes que l'ancien modèle, mais la consommation totale d'énergie sera moindre. Les nouveaux climatiseurs ne projettent pas un puissant jet d'air froid comme les anciens modèles, mais ceci n'indique pas une réduction de la capacité de refroidissement ou de l'efficacité. Se référer à l'indice d'efficacité (EER) et à l'indice de capacité (en Btu/h) indiqués sur le climatiseur.

■ Le climatiseur est installé dans une pièce où de nombreuses personnes sont présentes ou dans laquelle des appareils générateurs de chaleur sont installés. Utiliser des ventilateurs d'évacuation d'air pendant les opérations de cuisson ou les bains, et essayer de ne pas utiliser ces appareils pendant les périodes les plus chaudes de la journée. Il est peut être nécessaire de choisir un climatiseur de plus grande capacité, selon la taille de la pièce à refroidir.

Manceuvres d'arrêt et de mise en marche du climatiseur trop fréquentes; le climatiseur ne refroidit/réchauffe pas la pièce au mode refroidissement/chauffage

La taille du climatiseur n'est pas appropriée à la pièce. Vérifier la capacité de refroidissement du climatiseur de la pièce. Les climatiseurs pour une seule pièce ne sont pas conçus pour refroidir plusieurs pièces.
■ Le filtre est sale ou obstrué par des débris. Nettoyer le filtre.
■ Les surfaces de l'évaporateur interne et du condenseur externe sont sales ou obstruées par des débris. Voir "Entretien annuel".

Il y a une quantité excessive de chaleur ou d'humidité (cuisson dans des récipients sans couvercle, douches, etc.) dans la pièce. Utiliser un ventilateur pour évacuer la chaleur ou l'humidité de la pièce. Essayer de ne pas utiliser des appareils générateurs de chaleur pendant les périodes les plus chaudes de la journée.

■ Les persiennes sont obstruées. Installer le climatiseur dans un endroit où les persiennes ne sont pas obstruées par des rideaux, stores, meubles, etc.

La température extérieure est inférieure à 65°F (18°C). Ne pas essayer de faire fonctionner le climatiseur au mode de refroidissement lorsque la température extérieure est inférieure à 65°F (18°C).

■ La température de la pièce à refroidir est extrêmement élevée. Laisser le climatiseur fonctionner pendant une plus longue période de temps pour refroidir une pièce très chaude.

■ Les fenêtres ou portes sur l'extérieur sont ouvertes. Fermer toutes les portes et fenêtres.

■ La commande d'extraction est réglée à Ouvert. Pour un refroidissement maximum, sélectionner Fermé.

■ La commande Temp n'est pas positionnée sur un réglage suffisamment froid. Ajuster la commande Temp sur un réglage plus froid en appuyant sur le bouton "moins" pour réduire la température. Régler la vitesse du ventilateur sur le réglage le plus élevé.

■ Au mode chauffage, le climatiseur ne dispose pas d'un rendement Btu/h suffisant pour les exigences de chauffage de la pièce. Ne pas utiliser le climatiseur comme source principale de chaleur.

Fuite d'eau provenant de la caisse du climatiseur dans la maison

■ Le climatiseur n'est pas de niveau. Le climatiseur doit être légèrement incliné vers le bas et vers l'extérieur. Mettre le climatiseur de niveau de façon à ce qu'il soit incliné vers le bas et vers l'extérieur pour assurer un écoulement correct. Voir Instructions d'installation.

REMARQUE : Ne pas percer un trou sur le fond de la base métallique ou dans le bac de condensation du climatiseur.

Avant de faire un appel pour assistance ou service, consulter la section "Dépannage". Ce guide peut vous faire économiser le coût d'une visite de service. Si vous avez encore besoin d'aide, suivre les instructions ci-dessous.

Lors d'un appel, veuillez connaître la date d'achat, le numéro de modèle et le numéro de série au complet de l'appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d'employer uniquement des pièces de rechange spécifiées par l'usine. Les pièces de rechange spécifiées par l'usine conviendront et fonctionneront bien parce qu'elles sont fabriquées avec la même précision utilisée dans la fabrication de chaque nouvel appareil.

Pour obtenir des pièces de rechange spécifiées par l'usine dans votre région, nous contacter ou appeler le Centre de service désigné le plus proche.

Veuillez inscrire les informations concernant votre modèle.

Vous devrez connaître le numéro de modèle et le numéro de série au complet lorsque vous appelez pour demander un service pour votre appareil. Vous pouvez trouver ces informations sur la plaque signalétique. L'emplacement de la plaque signalétique est indiqué à la section "Spécifications électriques".

Veuillez inscrire ces informations ci-dessous (numéros de modèle et de série). Veuillez également inscrire la date d'achat de l'appareil et le nom, l'adresse et le numéro de téléphone du magasin.

Numéro de modèle

Numéro de série

Date d'achat

Nom du magasin

Adresse du magasin

Numéro de téléphone du magasin

Conservez ce manuel et votre reçu de vente ensemble pour consultation ultérieure.

Aux États-Unis

Téléphoner au Service à la clientèle sans frais d'interurbain au : 1-877-465-3566 ou visitez notre site web à www.whirlpool.com.

Nos consultants sont prêts à vous aider pour les questions suivantes :

■ Caractéristiques et spécifications sur toute notre gamme d'appareils électroménagers.

■ Renseignements d'installation.

■ Procédés d'utilisation et d'entretien.

■ Vente de pièces de rechange.

■ Références aux distributeurs de pièces de rechange et compagnies de service. Les techniciens de service désignés sont formés pour effectuer les travaux de réparation sous garantie et le service après la garantie, partout aux États-Unis.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez soumettre par écrit toute question ou préoccupation à l'adresse suivante :

Hisense USA Inc.

Customer Service

Dans votre correspondance veuillez indiquer un numéro de téléphone où on peut vous joindre dans la journée.

Au Canada

Veuillez appeler sans frais le Service à la clientèle au : 1-800-360-2742 ou visitez notre site web à www.whirlpool.com.

Nos consultants vous renseigneront sur les sujets suivants :

■ Caractéristiques et spécifications sur toute notre gamme d'appareils électroménagers.

■ Consignes d'utilisation et d'entretien.

■ Ventes de pièces de rechange.

■ Références aux distributeurs de pièces de rechange et aux compagnies de service. Les techniciens de service désignés sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez soumettre par écrit toute question ou préoccupation à l'adresse suivante :

Hisense USA Inc.

Service à la clientèle

Veuillez inclure dans votre correspondance un numéro de téléphone où on peut vous joindre dans la journée.
