Type de produit	Table de cuisson à induction
Marque	NEFF
Modèle	TMK4674
Alimentation électrique	220-240 V ~, 50/60 Hz
Classe de protection	Classe 1
Raccordement électrique	Schéma 2L/2N (modifiable)
Câble d'alimentation	Longueur jusqu'à 2,20 m (disponible en option)
Dim. de l'appareil (L x P x H)	590 x 520 x 55 mm (estimation)
Dim. de découpe (L x P)	560 x 490 mm (estimation)
Poids net	Environ 10 kg
Matériau de la surface	Vitrocéramique
Nombre de foyers	4 (induction)
Puissance totale max.	7,4 kW (estimation)
Ventilation arrière min.	20 mm
Montage au-dessus d'un tiroir	Distance plan de travail-tiroir : 65 mm
Montage au-dessus d'un four	Distance plan de travail-façade : 30 mm ; distance four-table : 5 mm
Résistance à la chaleur du meuble	Au moins 90°C
Charge admissible du plan	Environ 60 kg
Compatibilité avec hotte	Distance minimale selon notice de la hotte
Garantie	2 ans (selon conditions)
Installation	Réservée à un installateur agréé
Aimants permanents	Oui ; distance de sécurité 10 cm pour implants

FOIRE AUX QUESTIONS - TMK4674 NEFF

Puis-je installer la table de cuisson au-dessus d'un four d'une autre marque ?

Oui, mais utilisez un plancher intermédiaire en bois (voir Fig. 13 de la notice).

Quelle est la distance minimale entre la table et une hotte ?

La distance minimale doit être celle indiquée dans les instructions de montage de la hotte.

Comment raccorder le câble d'alimentation ?

Suivez le schéma de raccordement (Fig. 14/15) : marron (BN), bleu (BU), jaune/vert (GN/YE), noir (BK), gris (GY). Serrez les vis et fermez le couvercle.

Que faire si l'affichage indique 'U40' ou 'E50' ?

Cela signifie que l'appareil n'est pas correctement raccordé. Débranchez l'appareil de l'alimentation secteur et vérifiez le branchement du câble d'alimentation au réseau électrique.

Puis-je utiliser l'appareil dans un bateau ou un véhicule ?

Non, l'appareil ne doit jamais être utilisé dans un bateau ou un véhicule.

Comment nettoyer la table de cuisson ?

Utilisez un chiffon doux et un nettoyant pour vitrocéramique. Évitez les éponges abrasives et les produits chimiques agressifs.

Quelle est la classe de protection électrique ?

L'appareil est de classe de protection 1. Il doit être raccordé à une prise avec conducteur de protection.

Est-il possible d'utiliser un câble d'alimentation plus long ?

Oui, des câbles d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles auprès du service après-vente.

Les personnes portant un implant cardiaque peuvent-elles utiliser l'appareil ?

Oui, mais respectez une distance d'au moins 10 cm car l'appareil contient des aimants permanents.

Comment démonter la table de cuisson ?

Débranchez d'abord l'appareil du réseau électrique. Ensuite, faites partager la table de cuisson en la poussant par le bas, sans utiliser d'outils qui pourraient l'endommager.

MODE D'EMPLOI TMK4674 NEFF

Lisez attentivement cette notice. - Seul un spécialiste agréé est autorisé à brancher l'appareil. - Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit. - Avant toute intervention sur l'appareil, coupez l'alimentation électrique. - Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques. N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité

lorsque vous installez cet appareil.

La sécurité de l'appareil à l'utilisation est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est

responsable du fonctionnement correct de l'appareil sur le lieu où ce dernier est installé.

AVERTISSEMENT - Danger : magnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

AVERTISSEMENT - Risque de blessure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

• Portez des gants de protection. Les produits chimiques peuvent être dangereux. Les recommandations des fabricants de produits chimiques doivent être respectées lors de la manipulation de produits chimiques.
• Portez un équipement de protection.

Conseils concernant le branchement électrique

Respectez les conseils suivants pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

• Seul un spécialiste agréé ou un technicien de service spécifiquement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
• Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
• Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouvez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement. Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table de cuisson à induction uniquement au-dessus de tiroirs ou de jours à ventilation forcée. N'installez pas de four non ventilé, de sèche-linge ni de lave-linge sous la table de cuisson. S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'à au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontal, stable. Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg. Pour des plans de travail minces, utiliser un matériel de renforcement résistant à la chaleur et à l'humidité.
• Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

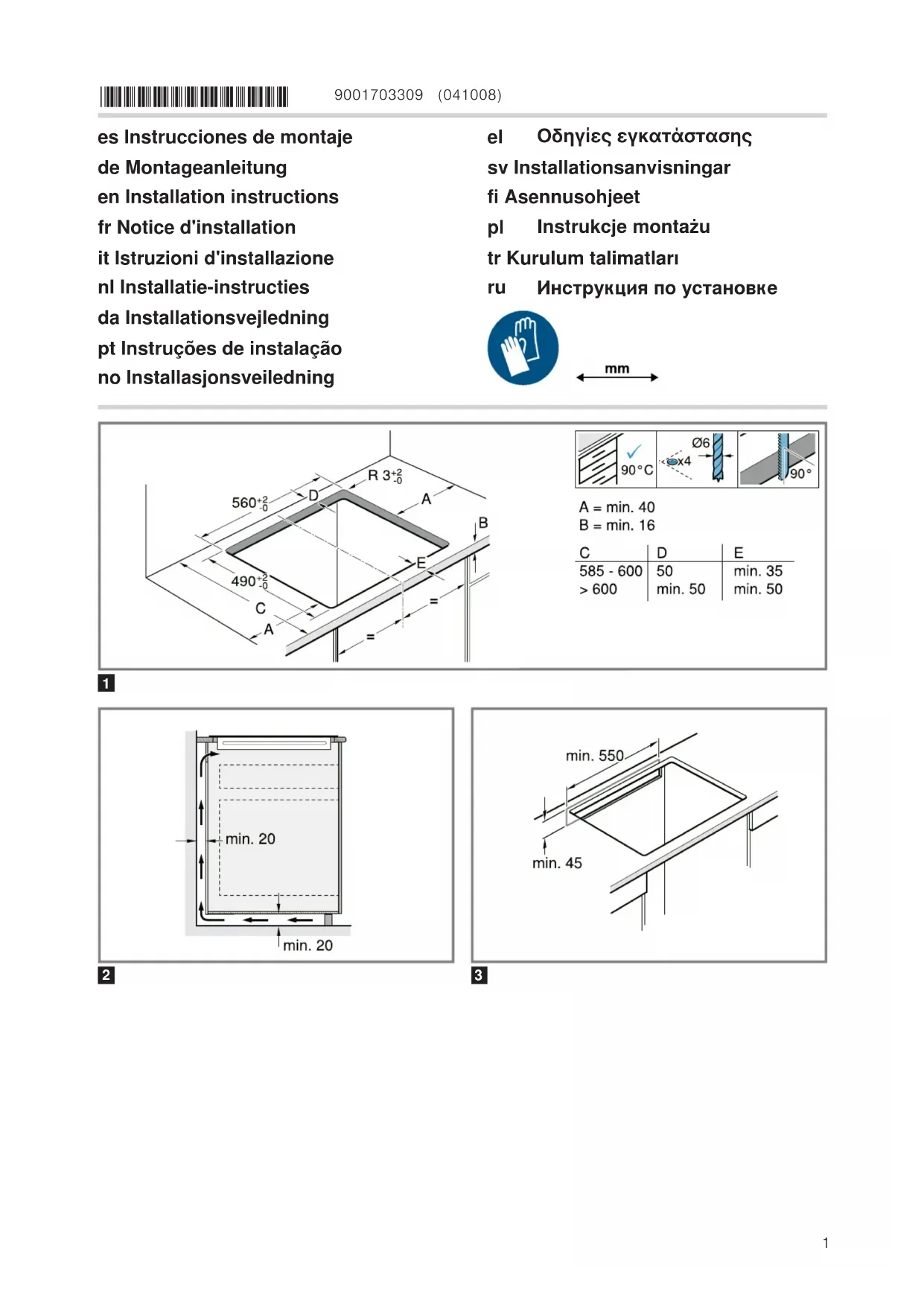

1. Marquer la découpe des meubles selon le croquis de montage.
2. Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90°. → Fig. 1
3. Éliminer les copeaux après les travaux de découpe.
4. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine. → Fig. 2
2. Dégager une ouverture en haut à l'arrière du meuble. → Fig. 3
3. Si la distance minimale de 20 mm n'est pas respectée à l'arrière du meuble, créer une ouverture au fond. → Fig. 4
4. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous montez l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation ajustée de la table de cuisson.

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm. → Fig. 5

Montage au-dessus d'un four

Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm. - Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

→ Fig. 6

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

→ Fig. 7

1. Soulevez le couvercle de la prise de raccordement à l'aide d'un tournevis.

→ Fig. 8

1. Desserrez la vis de fixation et soulevez le collier de serrage à l'aide d'un tournevis.

→ Fig. 9

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

→ Fig. 10 - BN : marron - BU : bleu - GN/YE : jaune et vert - BK : noir - GY : gris

Remarque : Lorsque vous effectuez le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.
2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le couvercle de la prise de raccordement.

Mise en place de la table de cuisson

1. Introduire la table de cuisson dans la découpe. → Fig. 12
2. En présence de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : ne pliez pas ou ne coincez pas le câble de raccordement et tenez-le éloigné des arêtes coupantes et des éléments chauds.

Insérer la table de cuisson dans la découpe du plan de travail avec une profondeur de 500 mm.

1. Marquer le milieu de la démarche du plan de travail.

1. Mettre en place la table de cuisson.
2. Aligner les marquages du cadre de la table de cuisson avec ceux du plan de travail.
3. Faire rentrer la table de cuisson en appuyant.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner des arêtes coupantes et des éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

→Fig.14, →Fig.15 - BN : marron - BU : bleu - GN/YE : jaune et vert - BK : noir - GY : gris

Remarque : Selon le type de raccordement, vous devez éventuellement modifier les bornes fournies par l'usine. Pour ce faire, vous devez éventuellement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil U40u E50 apparaît, cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, d'un réfrigérateur ou d'un lave-vaisselle, utilisez un plancher intermédiaire en bois. →Fig. 13

Démonter l'appareil ATTENTION !

Les outils risquent d'endommager l'appareil.

• Ne jamais extraire l'appareil en faisant levier.
• Débrancher l'appareil du réseau électrique.
• Faire sortir la table de cuisson en la poussant par le bas.

Avertissements généraux

Instructions pour l'installation

Ne placez pas l'appareil derrière une porte ou un meuble avec un espace d'air insuffisant. Ne l'installez pas derrière une porte ou un meuble, ou sous une étagère ou un plan de travail. Assurez-vous que le meuble encastré est résistant à une température d'au moins 90 °C.
