Produkttyp	Induktionskochfeld
Marke	NEFF
Modell	TMK4674
Stromversorgung	220-240 V ~, 50/60 Hz
Schutzklasse	Schutzklasse 1
Elektrischer Anschluss	Schema 2L/2N (änderbar)
Netzkabel	Länge bis 2,20 m (optional erhältlich)
Gerätemaße (B x T x H)	590 x 520 x 55 mm (Schätzung)
Ausschnittmaße (B x T)	560 x 490 mm (Schätzung)
Nettogewicht	ca. 10 kg
Oberflächenmaterial	Glaskeramik
Anzahl Kochzonen	4 (Induktion)
Gesamtleistung max.	7,4 kW (Schätzung)
Hintere Belüftung min.	20 mm
Montage über einer Schublade	Abstand Arbeitsplatte-Schublade: 65 mm
Montage über einem Backofen	Abstand Arbeitsplatte-Front: 30 mm; Abstand Backofen-Kochfeld: 5 mm
Hitzebeständigkeit des Möbels	Mindestens 90°C
Belastbarkeit der Arbeitsplatte	ca. 60 kg
Kompatibilität mit Dunstabzugshaube	Mindestabstand gemäß Anleitung der Dunstabzugshaube
Garantie	2 Jahre (gemäß Bedingungen)
Installation	Nur durch einen zugelassenen Installateur
Dauermagnete	Ja; Sicherheitsabstand 10 cm für Implantate

Häufig gestellte Fragen - TMK4674 NEFF

Kann ich das Kochfeld über einem Backofen einer anderen Marke installieren?

Ja, aber verwenden Sie einen Zwischenboden aus Holz (siehe Abb. 13 der Anleitung).

Wie groß ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Der Mindestabstand muss der in der Montageanleitung der Dunstabzugshaube angegebene sein.

Wie schließe ich das Netzkabel an?

Befolgen Sie den Anschlussplan (Abb. 14/15): braun (BN), blau (BU), gelb/grün (GN/YE), schwarz (BK), grau (GY). Ziehen Sie die Schrauben fest und schließen Sie den Deckel.

Was tun, wenn das Display 'U40' oder 'E50' anzeigt?

Das bedeutet, dass das Gerät nicht richtig angeschlossen ist. Trennen Sie das Gerät von der Stromversorgung und überprüfen Sie den Anschluss des Netzkabels an das Stromnetz.

Kann ich das Gerät in einem Boot oder Fahrzeug verwenden?

Nein, das Gerät darf niemals in einem Boot oder Fahrzeug verwendet werden.

Wie reinige ich das Kochfeld?

Verwenden Sie ein weiches Tuch und einen Glaskeramikreiniger. Vermeiden Sie scheuernde Schwämme und aggressive Chemikalien.

Welche Schutzklasse hat das Gerät?

Das Gerät hat die Schutzklasse 1. Es muss an eine Steckdose mit Schutzleiter angeschlossen werden.

Ist es möglich, ein längeres Netzkabel zu verwenden?

Ja, Netzanschlusskabel mit einer Länge von bis zu 2,20 m sind beim Kundendienst erhältlich.

Dürfen Personen mit Herzimplantat das Gerät verwenden?

Ja, aber halten Sie einen Mindestabstand von 10 cm ein, da das Gerät Dauermagnete enthält.

Wie baue ich das Kochfeld aus?

Trennen Sie zuerst das Gerät vom Stromnetz. Drücken Sie dann das Kochfeld von unten nach oben, ohne Werkzeuge zu verwenden, die es beschädigen könnten.

BEDIENUNGSANLEITUNG TMK4674 NEFF

• Lesen Sie diese Anleitung sorgfältig.
• Nur eine konzessionierte Fachkraft darf das Gerät anschließen.
• Eine unsachgemäße Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie. Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.
• Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.
• Verwenden Sie dieses Gerät niemals in Booten oder Fahrzeugen.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren des Geräts am Aufstellungsort verantwortlich.

WARNUNG - Gefahr durch

Magnetismus!

Das Gerät enthält Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beeinflussen.

• Personen mit elektronischen Implantaten müssen einen Mindestabstand von 10 cm zum Gerät einhalten.

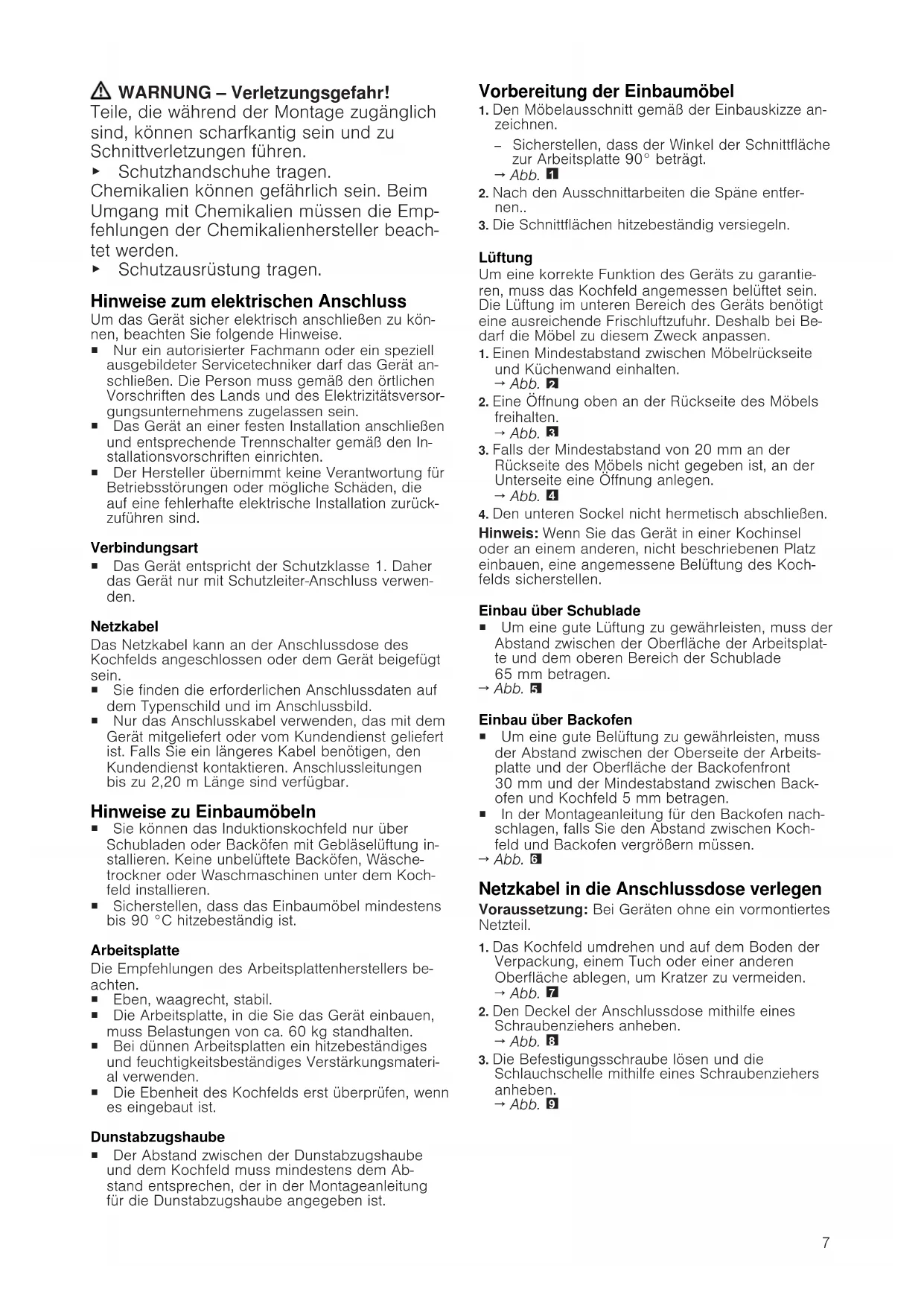

WARNUNG - Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe tragen. Chemikalien können gefährlich sein. Beim Umgang mit Chemikalien müssen die Empfehlungen der Chemikalienhersteller beachtet werden. Schutzausrüstung tragen.

Hinweise zum elektrischen Anschluss

Um das Gerät sicher elektrisch anzuschließen, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschließen. Die Person muss gemäß den örtlichen Vorschriften des Landes und des Elektrizitätsversorgungsunternehmens zugelassen sein. Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
• Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführen sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Netzkabel

Das Netzkabel kann an der Anschlussdose des Kochfelds angeschlossen oder dem Gerät beigelegt sein.

• Sie finden die erforderlichen Anschlussdaten auf dem Typenschild und im Anschlussbild.
• Nur das Anschlusskabel verwenden, das mit dem Gerät mitgeliefert oder vom Kundendienst geliefert ist. Falls Sie ein längeres Kabel benötigen, den Kundendienst kontaktieren. Anschlussleitungen bis zu 2,20 m Länge sind verfügbar.

Hinweise zu Einbaumöbeln

• Sie können das Induktionskochfeld nur über Schubladen oder Backöfen mit Gebläselüftung installieren. Keine unbelüfteten Backöfen, Wäschetrockner oder Waschmaschinen unter dem Kochfeld installieren.
• Sicherstellen, dass das Einbaumöbel mindestens bis 90°C hitzebeständig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

Eben, waagrecht, stabil. Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten. - Bei dünnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial verwenden. Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Möbelausschnitt gemäß der Einbauskizze anzeichnen.
2. Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90° beträgt. → Abb.
3. Nach den Ausschnittarbeiten die Späne entfernen.
4. Die Schnittflächen hitzebeständig versiegeln.

Lüftung

Um eine korrekte Funktion des Geräts zu garantieren, muss das Kochfeld angemessen belüftet sein. Die Lüftung im unteren Bereich des Geräts besteht aus einer ausreichenden Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesem Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Küchenwand einhalten. → Abb.
2. Eine Öffnung offen an der Rückseite des Möbels freihalten. → Abb.
3. Falls der Mindestabstand von 20 mm an der Rückseite des Möbels nicht gegeben ist, an der Unterseite eine Öffnung anlegen. →Abb. 4
4. Den unteren Sockel nicht hermetisch abschließen.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüftung des Kochfelds sicherstellen.

Einbau über Schublade

Um eine gute Lüftung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplatte und dem oberen Bereich der Schublade 65mm betragen. →Abb. 51

Einbau über Backofen

Um eine gute Belüftung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatte und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen. In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergrößern müssen.

→ Abb. 6

Netzkabel in die Anschlussdose verlegen

Voraussetzung: Bei Geräten ohne ein vormontiertes Netzteil.

1. Das Kochfeld umdrehen und auf dem Boden der Verpackung, einem Tuch oder einer anderen Oberfläche ablegen, um Kratzer zu vermeiden. → Abb. 7
2. Den Deckel der Anschlussdose mithilfe eines Schraubenziehers anheben. → Abb. 8
3. Die Befestigungsschraube öffnen und die Schlauchschelle mithilfe eines Schraubenziehers anheben. →Abb. 9
4. Nur gemäß Abbildung an der Anschlussdose anschließen:

→Abb. 10 - BN: Braun - BU: Blau - GN/YE: Gelb und Grün BK: Schwarz - GY: Grau

Hinweis: Wenn Sie den Anschluss gemäß dem Anschlussdiagramm 2L/2N vornehmen, die Anordnung der Brücken dem Diagramm entsprechend ändern.

1. Nach dem Kabelanschluss die Schrauben an der Anschlussdose ordnungsgemäß festziehen.
2. Das Netzkabel mit der Schlauchschelle befestigen und die Befestigungsschraube festziehen. → Abb. 11
3. Die Kabel in den mittleren Bereich der Anschlussdose verlegen. Den Deckel der Anschlussdose schließen.

Kochfeld einsetzen

1. Das Kochfeld in den Ausschnitt einsetzen. → Abb. 12
2. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und heißen Teilen fernhalten.

Das Kochfeld in den Arbeitsplattenausschnitt mit einer Tiefe von 500 mm einsetzen

1. Die Mitte des Arbeitsplattenausschnitts markieren. → Abb. 18
2. Das Kochfeld einsetzen.
3. Die Markierungen des Kochfeldrahmens an denen der Arbeitsplatte ausrichten.
4. Das Kochfeld eindrücken.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und frei liegenden Teilen fernhalten.

Gerät anschließen

Voraussetzung: Die Anschlussdaten auf dem Typenschild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

→Abb.14, →Abb.15 - BN: Braun - BU: Blau - GN/YE: Gelb und Grün - BK: Schwarz - GY: Grau

Hinweis: Je nach Anschlussart müssen Sie eventuell die Anordnung der vom Werk gelieferten Klemmen verändern. Dafür müssen Sie eventuell die Klemmen kürzen und die Isolierung entfernen, um eine Klemme einzusetzen, die zwei Kabel verbindet.

1. Betriebsbereitschaft prüfen: Wenn in der Anzeige des Geräts 408d05 erscheint, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Stromkabels an das Stromnetz prüfen.

Spezielle Kombinationen

• Wenn Sie das Kochfeld über einem Backofen einer anderen Marke, einem Kühlschrank oder einem Geschirrspüler einbauen, einen Zwischenboden aus Holz verwenden. → Abb. 16

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.

• Nie das Gerät von oben heraushebeln.
• Das Gerät vom Stromnetz trennen.
• Das Kochfeld von unten herausdrücken.
