TMK4674 - Liesi NEFF - Ilmainen käyttöohje ja opas

Tuotetyyppi	Induktioliesi
Merkki	NEFF
Malli	TMK4674
Sähkönsyöttö	220-240 V ~, 50/60 Hz
Suojausluokka	Luokka 1
Sähköliitäntä	Kaavio 2L/2N (muunneltavissa)
Virtajohto	Pituus enintään 2,20 m (lisävarusteena)
Laitteen mitat (L x S x K)	590 x 520 x 55 mm (arvio)
Aukon mitat (L x S)	560 x 490 mm (arvio)
Nettopaino	Noin 10 kg
Pintamateriaali	Lasikeraaminen
Keittoalueiden lukumäärä	4 (induktio)
Kokonaisteho max.	7,4 kW (arvio)
Takatuuletus min.	20 mm
Asennus laatikon yläpuolelle	Etäisyys työtasosta laatikkoon: 65 mm
Asennus uunin yläpuolelle	Etäisyys työtasosta etulevyyn: 30 mm; etäisyys uunista liesiin: 5 mm
Kalusteen lämmönkestävyys	Vähintään 90°C
Työtason sallittu kuormitus	Noin 60 kg
Yhteensopivuus liesituulettimen kanssa	Vähimmäisetäisyys liesituulettimen ohjeen mukaan
Takuu	2 vuotta (ehtojen mukaan)
Asennus	Vain valtuutetun asentajan suoritettavaksi
Kestomagneetit	Kyllä; turvaetäisyys 10 cm implanteille

Usein kysytyt kysymykset - TMK4674 NEFF

Voinko asentaa liesitoiminnan toisen merkin uunin päälle?

Kyllä, mutta käytä välilattiaa puusta (katso kuvan 13 ohjeista).

Mikä on vähimmäisetäisyys liesituulettimen ja keittotason välillä?

Vähimmäisetäisyys on oltava liesituulettimen asennusohjeissa ilmoitettu etäisyys.

Kuinka kytken virtajohdon?

Noudata kytkentäkaaviota (kuva 14/15): ruskea (BN), sininen (BU), kelta/vihreä (GN/YE), musta (BK), harmaa (GY). Kiristä ruuvit ja sulje kansi.

Mitä tehdä, jos näyttö näyttää 'U40' tai 'E50'?

Se tarkoittaa, että laite ei ole kytketty oikein. Irrota laite sähköverkosta ja tarkista virtajohdon liitäntä.

Voinko käyttää laitetta veneessä tai ajoneuvossa?

Ei, laitetta ei saa koskaan käyttää veneessä tai ajoneuvossa.

Kuinka puhdistan keittotason?

Käytä pehmeää liinaa ja lasikeraamista puhdistusainetta. Vältä hankaavia sieniä ja voimakkaita kemikaaleja.

Mikä on sähköinen suojausluokka?

Laite on suojausluokkaa 1. Se on kytkettävä pistorasiaan, jossa on suojajohdin.

Onko mahdollista käyttää pidempää virtajohtoa?

Kyllä, enintään 2,20 m pitkiä virtajohtoja on saatavana huoltopalvelusta.

Voivatko sydämentahdistinta käyttävät henkilöt käyttää laitetta?

Kyllä, mutta pidä vähintään 10 cm etäisyys, koska laite sisältää kestomagneetteja.

Kuinka irrottaa keittotaso?

Irrota ensin laite sähköverkosta. Sen jälkeen irrota keittotaso työntämällä sitä alhaalta, käyttämättä työkaluja, jotka voisivat vahingoittaa sitä.

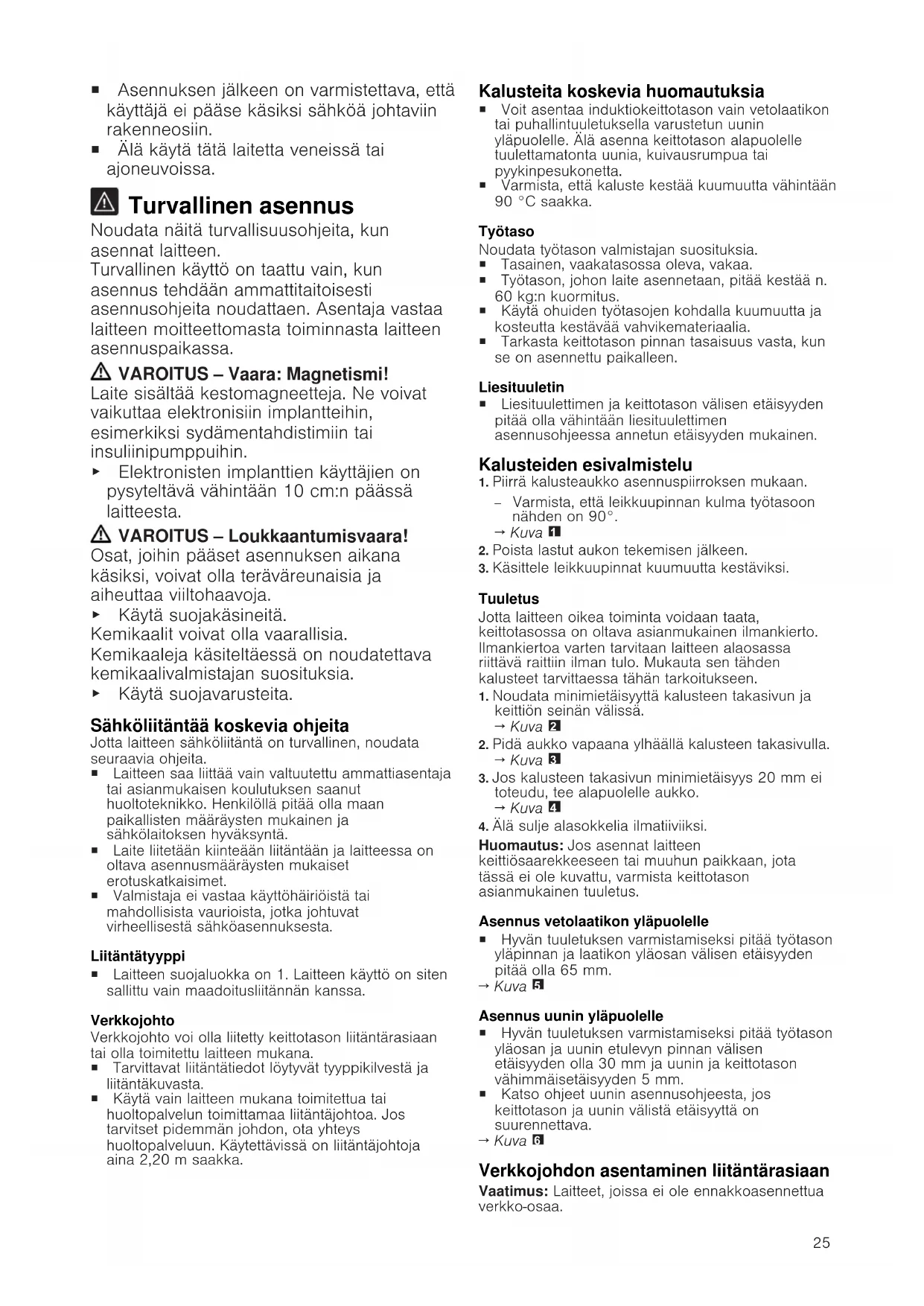

KÄYTTÖOHJE TMK4674 NEFF

Lue tämä ohje huolellisesti. Laitteen saa liittää vain ammattilainen, jolla on asianmukaiset asennusoikeudet. Epäasianmukainen asennus, laitteen avaaminen tai liitäntä johtaa tuotetakuun raukeamiseen. Kytke aina ennen työn aloittamista virransaanti pois päältä.

Asennuksen jälkeen on varmistettava, että käyttäjä ei pääse käsiksi sähköä johtaviin rakenneosiin. Älä käytä tätä laitetta veneissä tai ajoneuvoissa.

Turvallinen asennus

Noudata näitä turvallisuusohjeita, kun asennat laitteen.

Turvallinen käyttö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa laitteen moitteettomasta toiminnasta laitteen asennuspaikassa.

VAROITUS - Vaara: Magnetismi!

Laite sisältää kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiksi sydämentahdistimiin tai insuliinipumppuihin.

• Elektronisten implanttien käyttäjien on pysyteltävä vähintään 10 cm:n päässä laitteesta.

VAROITUS - Loukkaantumisvaara!

Osat, joihin pääset asennuksen aikana käsiksi, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsineitä. Kemikaalit voivat olla vaarallisia. Kemikaaleja käsiteltäessä on noudatettava kemikaalivalmistajan suosituksia. Käytä suojavarusteita.

Sähköliitäntää koskevia ohjeita

Jotta laitteen sähköliitäntä on turvallinen, noudata seuraavia ohjeita.

Laitteen saa liittää vain valtuutettu ammattiasentaja tai asianmukaisen koulutuksen saanut huoltoteknikko. Henkilöllä pitää olla maan paikallisten määräysten mukainen ja sähkölaitoksen hyväksyntä. Laite liitetään kiinteään liitäntään ja laitteessa on oltava asennusmääräysten mukaiset erotuskatkaisimet. Valmistaja ei vastaa käyttöhäiriöistä tai mahdollisista vaurioista, jotka johtuvat virheellisestä sähköasennuksesta.

Liitäntätyyppi

Laitteen suojaluokka on 1. Laitteen käyttö on siten sallittu vain maadoitusliitännän kanssa.

Verkkojohto

Verkkojohto voi olla liitetty keittotason liitäntärasiaan tai olla toimitettu laitteen mukana.

• Tarvittavat liitäntätiedot löytyvät tyyppikilvestä ja liitäntäkuvasta. Käytä vain laitteen mukana toimitettua tai huoltopalvelun toimittamaa liitäntäjohtoa. Jos tarvitset pidemmän johdon, ota yhteys huoltopalveluun. Käytettävissä on liitäntäjohtoja aina 2,20 m saakka.

Kalusteita koskevia huomautuksia

Voit asentaa induktiokeittotason vain vetolaatikon tai puhallintuuletuksella varustetun uunin yläpuolelle. Älä asenna keittotason alapuolelle tuulettamatonta uunia, kuivausrumpua tai pyykinpesukonetta. - Varmista, että kaluste kestää kuumuutta vähintään 90 °C saakka.

Työtaso

Noudata työtason valmistajan suosituksia.

• Tasainen, vaakatasossa oleva, vakaa. Työtason, johon laite asennetaan, pitää kestää n. 60 kg:n kuormitus. Käytä ohuiden työtasojen kohdalla kuumuutta ja kosteutta kestävää vahvikemateriaalia. Tarkasta keittotason pinnan tasaisuus vasta, kun se on asennettu paikalleen.

Liesituuletin

• Liesituulettimen ja keittotason välisen etäisyyden pitää olla vähintään liesituulettimen asennusohjeessa annetun etäisyyden mukainen.

Kalusteiden esivalmistelu

1. Piirrä kalusteaukko asennuspiirroksen mukaan.
2. Varmista, että leikkuupinnan kulma työtasoon nähden on 90°. →Kuva
3. Poista lastut aukon tekemisen jälkeen.
4. Käsittele leikkuupinnat kuumuutta kestäviksi.

Tuuletus

Jotta laitteen oikea toiminta voidaan taata, keittotasossa on oltava asianmukainen ilmankierto. Ilmankiertoa varten tarvitaan laitteen alaosassa riittävä ilman tulo. Mukauta sen tähden kalusteet tarvittaessa tähän tarkoitukseen.

1. Noudata minimietäisyyttä kalusteen takasivun ja keittiön seinän välissä. →Kuva 2
2. Pidä aukko vapaana ylhäällä kalusteen takasivulla. →Kuva 3
3. Jos kalusteen takasivun minimietäisyys 20mm ei toteudu, tee alapuolelle aukko. →Kuva 4
4. Älä sulje alasokkelia ilmatiiviiksi.

Huomautus: Jos asennat laitteen keittiösaarekkeeseen tai muuhun paikkaan, jota tässä ei ole kuvattu, varmista keittotason asianmukainen tuuletus.

Asennus vetolaatikon yläpuolelle

Hyvän tuuletuksen varmistamiseksi pitää työtason yläpinnan ja laatikon yläosan välisen etäisyyden olla 65 mm →Kuva

Asennus uunin yläpuolelle

Hyvän tuuletuksen varmistamiseksi tulee työtason yläosan ja uunin etulevyn pinnan välisen etäisyyden olla 30 mm ja uunin ja keittotason välisen etäisyyden vähintään 5 mm. - Katso ohjeet uunin asennusohjeesta, jos keittotason ja uunin välistä etäisyyttä on suurennettava.

→Kuva 6

Verkkojohdon asentaminen liitäntärasiaan

Vaatimus: Laitteet, joissa ei ole ennakkoasennettua verkko-osaa.

1. Käännä keittotaso ylösalaisin ja aseta se pakkauksen pohjan päälle, liinalle tai muulle pinnalle, jotta vältät naarmuuntumisen. → Kuva
2. Nosta liitäntärasian kansi ruuvimeisselin avulla. → Kuva 3
3. Irrota kiinnitysruuvi ja nosta kiristin ruuvimeisselin avulla. → Kuva 9
4. Liitä liitäntärasiaan vain kuvan osoittamalla tavalla:

→Kuva 10 - BN: ruskea - BU: sininen - GN/YE: keltainen ja vihreä - BK: musta - GY: harmaa

Huomautus: Kun teet liitännän liitäntäkaavion 2L/2N~ mukaan, muuta siltauksien järjestystä kaaviota vastaavasti.

1. Kiristä liitäntärasiassa olevat ruuvit kaapeliliitännän jälkeen asianmukaisesti.
2. Kiinnitä verkkojohto kiristimellä ja kiristä kiinnitysruuvi. → Kuva 11
3. Sijoita johdot liitäntärasian keskelle. Sulje liitäntärasian kansi.

Keittotason asennus

1. Aseta keittotaso aukkoon. → Kuva 12
2. Jos työtaso on kaakeloitu, tiivistä kaakelisaumat silikonilla.

Huomautus: Älä taita liitäntäjohtoa tai jätä sitä puristuksiin, äläkä vie sitä terävien kulmien ja kuumien osien lähelle.

Keittotason asentaminen työtason aukkoon, jonka syvyys on 500 mm

1. Merkitse työtasoaukon keskikohta. → Kuva 13
2. Aseta keittotaso paikalleen.
3. Kohdista keittotason kehyksen merkinnät työtason merkintöihin.
4. Paina keittotaso sisään.

Huomautus: Älä taita liitäntäjohtoa tai jätä sitä puristuksiin, äläkä vie sitä terävien kulmien ja kuumien osien lähelle.

Laitteen liittäminen

Vaatimus: Ota tyyppikilvessä olevat liitäntätiedot huomioon.

→ Kuva 14 → Kuva 15 - BN: ruskea - BU: sininen - GN/YE: keltainen ja vihreä - BK: musta - GY: harmaa

Huomautus: Liitäntätyypistä riippuen saatat joutua muuttamaan tehtaalta toimitettujen liittimien paikkoja. Tätä varten sinun on mahdollisesti lyhennettävä liittimiä ja poistettava eriste, jotta voit käyttää kaksi johtoa yhdistävää liitintä. 2. Tarkasta käyttövalmius: Jos laitteen näytölle ilmestyy L03 tai E, laitetta ei ole liitetty oikein. Irrota laite sähköverkosta ja tarkasta virtajohdon liitäntä sähköverkkoon.

Erityiset yhdistelmät

• Jos asennat keittotason toista merkkiä olevan uunin, jääkaapin tai astianpesukoneen yläpuolelle, käytä puista välipohjaa. → Kuva 16

Laitteen irrotus

HUOMIO!

Työkalut voivat vaurioittaa laitetta.

• Älä nosta laitetta ylhäältä päin pois paikaltaan.
• Irrota laite sähköverkosta.
• Paina keittotaso alhaalta päin pois paikaltaan.
