Type de produit	Cuisinière
Dimensions (L x P x H)	60 x 60 x 85 cm
Type de cuisson	Gaz
Nombre de foyers	4 foyers
Type de four	Four à gaz
Capacité du four	60 L
Fonctionnalités du four	Gril, convection
Classe énergétique	A
Système de sécurité	Arrêt de gaz en cas d'extinction de la flamme
Matériaux	Acier inoxydable
Entretien	Nettoyage facile grâce à la surface lisse
Accessoires inclus	Grille, plat à four
Garantie	2 ans

FOIRE AUX QUESTIONS - FGM63444WA FAURE

Comment allumer la cuisinière FAURE FGM63444WA ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position d'allumage.

Que faire si la plaque de cuisson ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée à une prise électrique. Assurez-vous également que le bouton de commande est bien tourné et que la zone de cuisson est sélectionnée.

Comment nettoyer la surface de la cuisinière ?

Utilisez un nettoyant doux et un chiffon non abrasif pour nettoyer la surface. Évitez les produits corrosifs qui pourraient endommager le revêtement.

La cuisinière émet un bruit inhabituel. Que faire ?

Un bruit inhabituel peut indiquer un problème. Vérifiez que tous les ustensiles de cuisine sont en place et que rien ne bloque les ventilateurs. Si le bruit persiste, contactez le service après-vente.

Comment régler la température du four ?

Utilisez le bouton de commande du four pour sélectionner la température désirée. Attendez que le voyant de préchauffage s'éteigne pour indiquer que la température est atteinte.

Est-il normal que la cuisinière dégage une odeur lors de la première utilisation ?

Oui, il est normal que la cuisinière dégage une légère odeur lors de la première utilisation. Cela est dû aux résidus de fabrication. Assurez-vous de bien ventiler la pièce pendant cette période.

Comment régler la minuterie ?

Pour régler la minuterie, tournez le bouton de minuterie dans le sens des aiguilles d'une montre jusqu'à atteindre le temps désiré. Un signal sonore retentira lorsque le temps est écoulé.

Que faire si le four ne s'allume pas ?

Vérifiez que le four est branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte du four est bien fermée. Si le problème persiste, contactez un technicien.

Comment désactiver la sécurité enfant ?

Pour désactiver la sécurité enfant, maintenez enfoncé le bouton de sécurité pendant quelques secondes jusqu'à ce que l'indicateur lumineux s'éteigne.

MODE D'EMPLOI FGM63444WA FAURE

Notice d'utilisation

Table de cuisson

Table des matieres

Informations de sécurité.2
Consignes de sécurité.3
Description de l'appareil.6
Utilisation quotidienne.6
Conseils 8

Entretien et nettoyage. 9
En cas d'anomalie de fonctionnement 10
Installation 11
Caracteristiques techniques. 15
Rendement energetique. 16

Sous réserve de modifications.

Informations de sécurité

Avant d'installer et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourrait être tenu pour responsable des blessures et dégâtés resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacité physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l' apparéil et de comprendre les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laisserEZ pas les emballages à la portée des enfants et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.
• Les enfants de moins de 3 ans doivent être tenus éloignés de l'appareil en permanence lorsqu'il est en fonctionnement.

Sécurité générale

• AVERTISSEMENT: L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les

éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de laGRAISSÉ ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettover l'appareil.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger.
• Si l'appareil est relié directement à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. Il est indispensable de garantir une déconnexion complète conformément aux conditions de surtension de catégorie III. Le fil de terre n'est pas concerné.
  Lorsque vous acheminez le cable d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par exemple, à l'aide d'un manchon isolant) avec des parties pouvant atteindre des températures supérieures de 50^ à la température ambiente.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

Consignes de sécurité

Cet apparéil est ajusté aux marchés suivants: FR

Installation

AVERTISSEMENT! L'appareil doit etre installe uniquement par un professionnel qualifie.

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

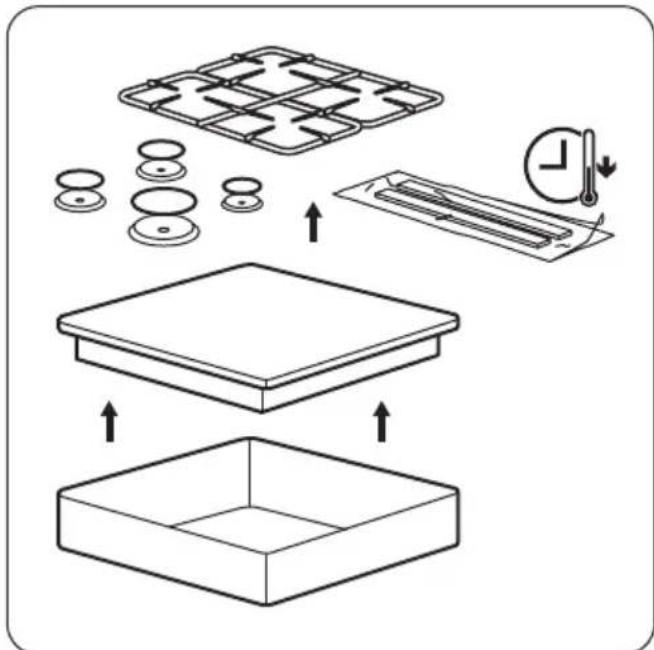

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suívez scrupuleusement les instructions d'installation fournies avec l'appareil.

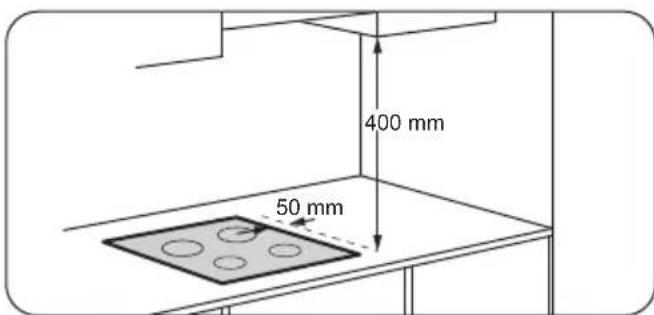

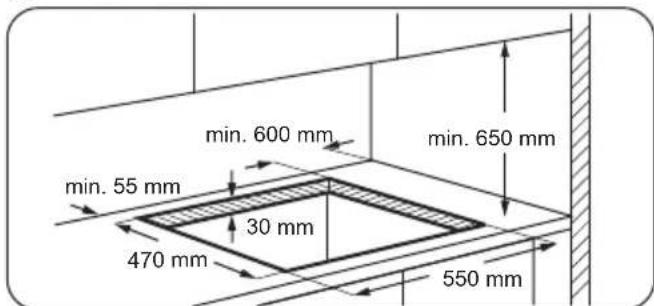

• Respectez l'espacement minimal requis par rapport aux autres apparèils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

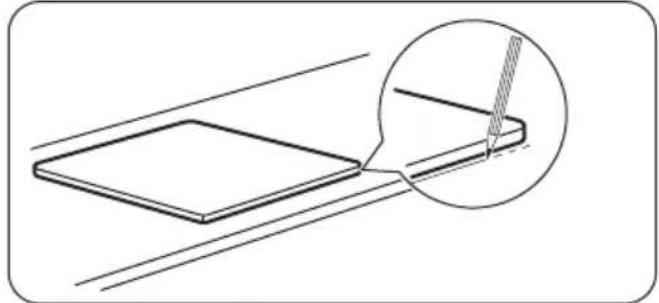

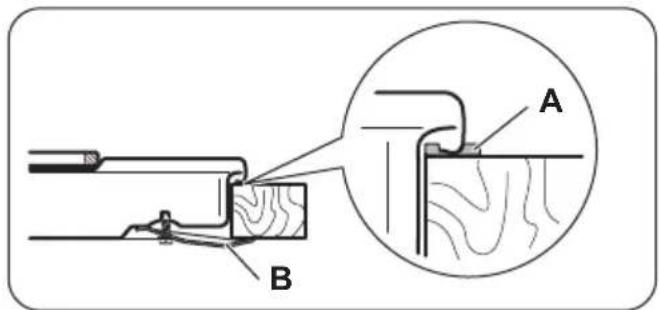

• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil pres d'une porte ou sous une fenêtre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud.

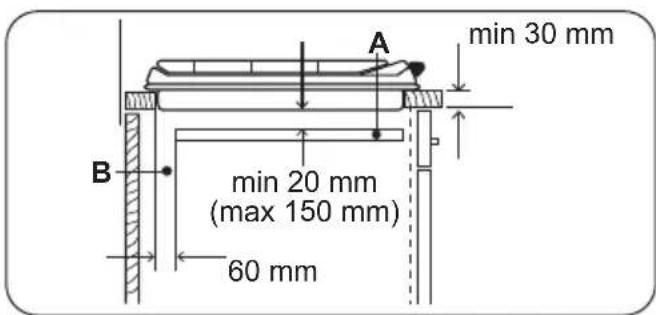

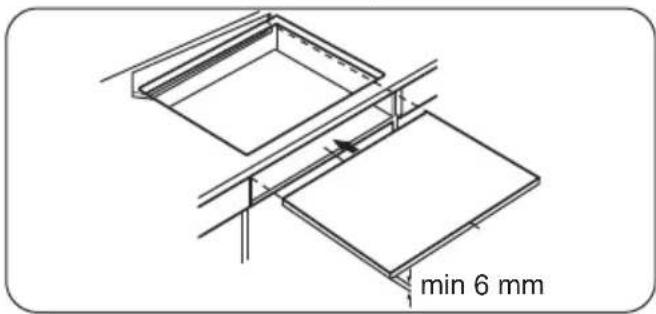

  Veillez à installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchementélectrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
L'appareil doit etre relié à la terre.
- Avant toute intervention, assurez-vous que l'appareil est débranché.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondant à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lache et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
- Utilisez le cable d'alimentation électrique approprié.
- Ne laissez pas le cable d'alimentation s'emmeler.
Assurez-vous qu'une protection anti-électrocution est installée.

Utilisez un collier anti-traction sur le cable.
Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
- N'utilise pas d'adaptateurs multiprisés ni de rallonges.
- Veillez à ne pas endommager la fiche secteur (si présente) ni le cable d'alimentation. Contactez notre centre de maintenance/agree ou un électricien pour remplaner le cable d'alimentation s'il est endommagé.
- La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas être enlevée sans outils.
- Ne branche la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
- Si la prise de courant est l'âche, ne branche pas la fiche d'alimentation secteur.
- Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
- N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliirs du support), un disjoncteur differentiel et des contacteurs.
- L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.

Raccordement au gaz

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.
• Avant l'installation, vérifie que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.
  Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l' apparéil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

Utilisation

AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si prênts).

Utilisez cet apparéil dans un environnement domestique.
- Ne modifies pas les caractéristiques de cet apparéil.
Assurez-vous que les orifices de ventilation ne sont pas bouchés.
- Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
- Éteignez les zones de cuisson après chaque utilisation.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
Lorsque you versez un aliment dans de I'huile chaude, elle peut eclabousser.

AVERTISSEMENT! Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Ne laïsez pas de recipients chauds sur le bandeau de commande.
• Ne laïsez pas le contenu des recipients de cuisson s'évaporer complètement.
• Prenez soit de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• Ne faites pas cuire les alimentes directement sur la plaque de cuisson. Vous doivent utiliser un recipient adapté.
• Utilisez uniquement des recipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs.
  Assurez-vous que les reçipients sont placés au centre des brûleurs.

Assurez-vous que la flamme ne s'estint pas lorsque vous tournezrapidementla manette de la position maximalea la position minimale.
- N'utilisez que les accessoires fournis avec l'appareil.
- N'installez pas de diffuseur de flamme sur le brûleur.
- L'utilisation d'un apparéil de cuisson au gaz génére de la chaleur et de l'humidité. Veillez à ce que la piece où est installé l' apparéil soit bien aérée.
- L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la piece en est dotée.
- Cet apparéil est exclusivement destiné à un usage culinaire. Ne l'utilise pas pour des usages autres que celui pour lequel il a été lié, à des fins de chauffage par exemple.
- Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entraer en contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates.
- La décoloration de l'email ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

Entretien et nettoyage

AVERTISSEMENT! Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager.

• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
• Éteignez l'appareil et laissez-le refroidir avant de le nettoyer.
• Debranchez l'appareil de l'alimentation électrique avant toute opération de maintenance.
• Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à recuner, de solvants ni d'objets metalliques.

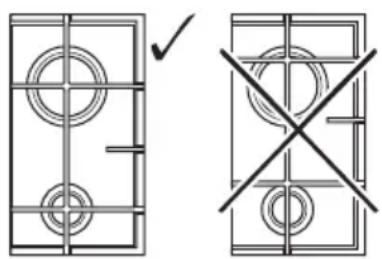

• Ne lavez pas les brûleurs au lave-vaisse.

Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupelez cable d'alimentation au ras de l'appareil et mettez-le au rebut.
  Aplatissez les tuyaux de gaz externes.

Maintenance

• Pour réparer l'appareil, contactez un service après vente agrée.

Description de l'appareil

• Utilisez exclusivement des pieces d'origine.

Description de la table de cuisson

1 Bruleur rapide
2 Zone de cuisson électrique
3 Brûleur semi-rapide
4 Bruleur auxiliaire
5 Voyant de mise sous tension
6 Manettes de commande

Manette de commande

Symbole Description

pas d'alimentation en gaz / position Arret

position d'allumage / alimentation en gaz Tmaxale

alimentation en gaz minimale

Niveau de cuissonpour la zone de cuisson électrique

Symboles Fuction

Position Arrêt

Utilisation quotidienne

Symboles Fonction

1-6 Niveau de cuisson

Utilisez la chaleur résiduelle pour réduire la consommation d'énergie. Désactivez la zone de cuisson environ 5 à 10 minutes avant la fin de la cuisson.

Tournez la manette sur le niveau de cuisson souhaite. Pour terminer le processus de cuisson, tournez la manette de commande sur la position Arrêt.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

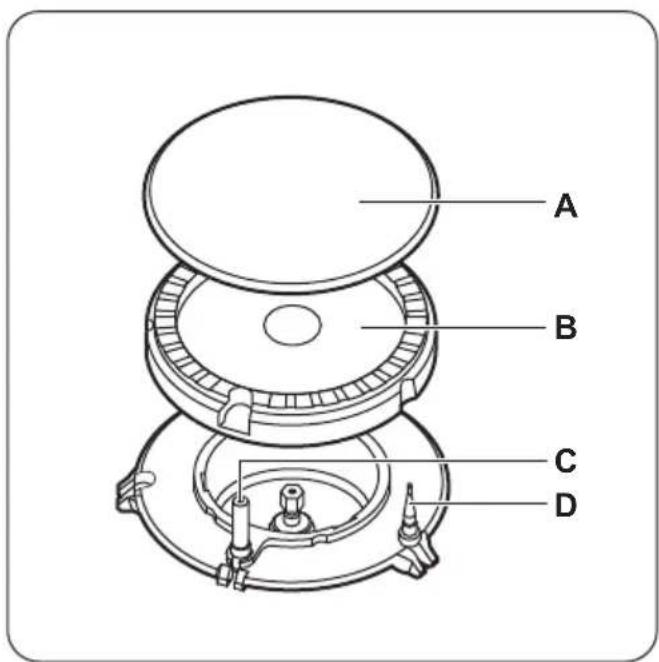

Vue d'ensemble des brûleurs

A. Chapeau du brûleur
B. Couronne du brûleur
C. Bougie d'allumage
D. Thermocouple

Allumage du bruleur

Allumez tousjours le bruleur avant de poser un recepient dessus.

AVERTISSEMENT! Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Enoncez la manette et tournez-la vers la gauche jusqu'à la position d'arrivée de gaz maximal (4)

2. Maintenez la manette enfoncée pendant 10 secondes environ. Cela permet au thermocouple deCHAuffer. Sinon, l'alimentation en gaz est interrompue.

3. Une fois que la flamme brule régulierement, reglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement places.

AVERTISSEMENT! Ne maintenez pas la manette de commande enforcée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

ATTENTION! En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositifé electrique : pour cela, approchez une flamme du brûleur, tournez la manette vers la gauche jusqu'à la position d'accue de gaz maximale et enoncez-la. Maintenez la manette de commande enforcée pendant environ 10 secondes pour permettre au thermocouple de chauffer.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

Arrêt du brûleur

Pour eteindre la flamme, tournez la manette sur la position Arret

AVERTISSEMENT! Abaissez ou coupez toujours la flamme avant de retarder les recipients du brûleur.

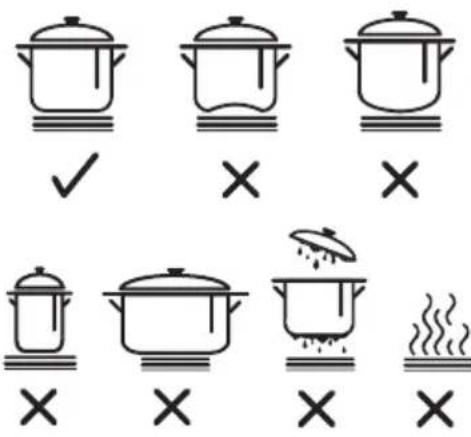

Avant la première utilisation

Placez un écipient contenant de l'eau sur chaque zone de cuisson électrique, réglez sur la position maximale et laissez la table de cuisson fonctionner pendant 10 minutes. Cela permet d'éliminer tout résidu de l'appareil. Faites ensuite fonctionner la table de cuisson sur la position minimale pendant 20 minutes. Pendant cette période, il se peut qu'une odeur et de la fumée se dégagent. C'est normal. Assurez-vous que la ventilation est suffisante.

Pour utiliser correctement la zone de cuisson électrique, reportez-vous au schéma ci-dessous.

Exemples de cuissons avec la zone de cuisson électrique

Niveau de cuisson :

Utilisation :

1 Maintainir au chaud

Conseils

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Le fond de l'ustensile de cuisson doit etre aussi plat et epais que possible.

ATTENTION! N'utilisez pas de plats en fonte, en stéatite, en grès, de grils ou de plats à gratin. L'acier inoxydable peut ternir s'il est trop chauffé.

Gaz:

AVERTISSEMENT! Ne placez pas le même recipient sur deux brûleurs.

AVERTISSEMENT! Ne placez pas de recipients instables ou deformés sur le brûleur afin d'éviter les débordements et les blessures.

Niveau de cuis- son :	Utilisation :
2 Faire mijoter doucement
3 Faire mijoter
4 Faire frie / gratiner
5 Faire bouillir
6 Faire bouillir / Saisir / Faire frie

Utilisation de la plaque à chauffage rapide

Un point rouge au milieu de la plaque indique qu'il s'agit d'une plaque à chauffage rapide. Une plaque à chauffage rapide chauffe plus vite que les plaques classiques. Les points rouges sont peints sur les plaques. Ils peuvent se déterminer à l'utilisation, voir disparaître complètement au bout d'un certain temps. Cela n'affecte pas le fonctionnement de la table de cuisson.

ATTENTION! Assurez-vous que le fond des recipients ne dépasse pas au-dessus de la manette de commande sinon la flamme fait chauffer la manette.

ATTENTION! Assurez-vous que les poignées des recipients ne dépassent pas du devant de la table de cuisson.

ATTENTION! Assurez-vous que les recipients de cuisson sont bien centres sur le brûleur afin de garantir leur stabilité et de réduire la consommation de gaz.

Diamétres des recipients

Utilisez uniquement des recipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur Diamètre du réci-pient (mm)
Rapide 240 - 260
Semi-rapide 180 - 220

Entretien et nettoyage

AVERTISSEMENT! Reportez-vous aux

chapitres concernant la sécurité.

Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un plat de cuisson dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
• Utilisez un nettoyant spécifique adapté à la surface de la table de cuisson.

Acier inoxydable

• Pour les bords de la table de cuisson en acier inoxydable, utilisez un nettoyant spécial adapté à l'acier inoxydable.
• Le rebord en inox de la plaque peut subir une décoloration en raison de la haute température.
• Lavez les éléments en acier inoxydable à l'eau, puis sechez-les à l'aide d'un chiffon doux.
• Pour-retirer les résidus d'aliments et de graisses brûlés ou les taches tenaces, déposez une petite quantité de détergent doux dessus et laissez-le agir pendant quelques minutes avant de nettoyer.
• Pour protégger les surfaces en acier, utilisez des produits nettoyants spécifique conçus pour le nettoyage de l'acier inoxydable.
• N'utilise pas de produits nettoyants contenant des produits chimiques corrosifs comme le chlorure. Ne nettoyez pas la surface avec des produits désinfectants, des agents détachants ou anti-rouille, ni avec des produits de nettoyage par immersion.

Les supports de casserole ne sont pas adaptés au lavage dans un lave

vaisselle. Ils doivent etre lavés à la main.

1. Retirez les supports de casserole pour nettoyer facilement la table de cuisson.

Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

1. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut désenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.
2. Avec avoir lavé les supports de casserole, veillez à les remettre correctement en place.
3. Pour que le brûleur fonctionne correctement, assurez-vous que les bras des supports de casserole sont alignés avec le centre du brûleur.

Nettoyage de la table de cuisson

• Enlevez immédiatement : plastique fondu, films plastiques, sucre et alimentés contenant du sucre. Sinon, la saleté pourrait endommager la table de cuisson. Veillez à ne pas vous brûler.
• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luiantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Àpres le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux.
• Nettoyez les éléments en email, le chapeau et la couronne avec de l'eau chaude savonneuse et séchez-les soignement avant de les remettre en place.

Nettoyage de la bougie d'allumage

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en ceramique dotée d'une electrode en

métal. Veillez à maintainir ces composants propres afin de facilititer l'allumage. Assurez-vous également que les orifices des couronnés des brûleurs ne sont pas obstrués.

Nettoyage de la plaque électrique

1. Utilisez la poudre de nettoyage ou le chiffon de nettoyage.
2. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un peu de détergent.
3. Faites chauffer la plaque à basse température et laissez sécher.

En cas d'anomalie de fonctionnement

1. Pour conserver le bon etat des plaques chauffantes, frottez-les regulierement avec de I'huile pour machine a coure. Eliminez le surplus d'huile a l'aide de papier absorbant.

Entretien périodique

Contactez périodiquement votre service après-vente pour contrôler l'état du tuyau d'arrivée de gaz et du régulateur de pression si votre installation en est équipée.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

En cas d'anomalie de fonctionnement

Anomalie Cause possibèe Solution
Vous ne pouvez pasmettre en fon-citionnement la table de cuisson.	La table de cuisson n'est pas con-nectée à une source d'alimentation électrique ou le branchement est in-correct.	Vérifiéz que la table de cuisson est correctement branchée à une sour-ce d'alimentation électrique.
Le fusible a disjoncté. Vérifiéz que le fusible est bien la		cause de l'anomalie. Si les fusibles disjonctent de manière répétée, fai-tes appel à un électricien qualifié.
Le chapeau et la couronne du brû-leurs sont mal positionnés.		Positionnéz correctement le cha-peau et la couronne du brûleur.
La flamme s'éteint immédiatement après s'être allumée.	Le thermocouple n'est pas suffis-am-ment chauffé.	Maintenez la manette enfonnée pendant 10 secondes maximum une fois la flamme allumée.
La couronne de flamme n'est pas de niveau.	La couronne du brûleur est encras-sée par des résidus alimentaires.	Assurez-vous que l'injecteur n'est pas bouché et que la couronne est propre.

Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-venture agreé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utiliseur, le déplacement

du technicien du service après-vente ou du vendeur pourra etre facture, meme en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

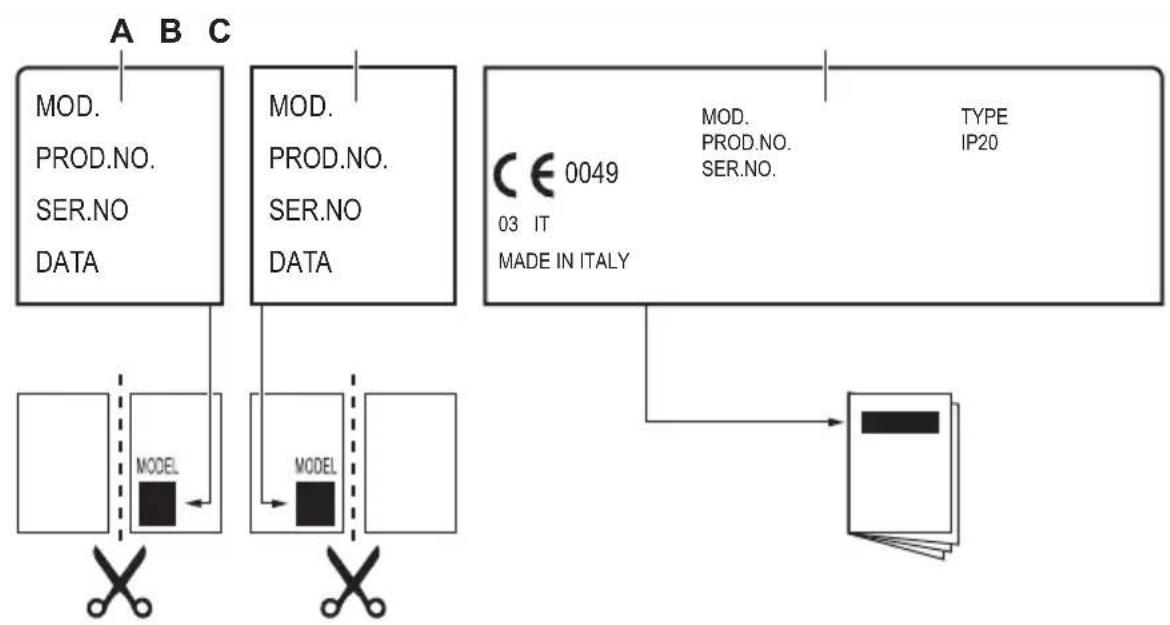

Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué cidesous:

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant).
B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C. Collez-la sur la notice d'utilisation.

Installation

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Modèle

PNC

Numéro de série

Raccordement au gaz

AVERTISSEMENT! Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent être effectuees par un professionnel qualifieselon les normes et reglements locaux en vigueur.

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles metalliques, ils ne doivent pas entraîre en contact avec des parties mobiles ni'est comprimés. Soyez également vigilant lorsque la table est installée avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandees. Le raccordement régiable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez les pieces sans forcer, ajustez le raccordement dans le sens souhaïte, puis serrez le tout.

A. Extrémité du tuyau avec écrou
B. Joint fourni avec l'appareil
C. Coude fourni avec l'appareil

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

Gaz naturel: le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.
- Butane/Propane : utilisez un tubeSouple, Equipé de ses colliers, s'il peut etre controle sur toute sa longueur et si I'appareil ne fonctionne qu'au butane. Si I'appareil fonctionne au propane, utilisez un tuyau flexible avec un embout métallique approprié.

Raccordement avec des tuyaux flexibles non métalliques :

Si le raccordement peut être facilement contrôle dans son ensemble, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers.

Gaz liquefie

Utilisez un support de tuyau en caoutchouc pour le gaz liquéfié. Intercalez toujours le joint. Continue alors le raccordement au gaz.

L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pasdeerirpluschaudque latempereatureambiante,àsavoirplusde 30^
• il n'est pas plus long que 1500 mm ;
• il ne montre aucun étranglement ;
• il n'est soumis à aucune traction ni aucune torsion ;
• il n'entre pas en contact avec des bords ni descoins tranchants ;
• il peut être facilement contrôle sur toute sa longueur afin de vérifier son état.

Vérifie les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ;
• le matériel n'est pas durci, mais presente une elasticie correcte;
• les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas dépassée.

Si vous constatéz au moins un de ces définuts, ne réparez pas le tuyau, mais remplacez-le.

AVERTISSEMENT! Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme!

Remplacement des injecteurs

1. Demontez les supports des casseroles.
2. Demontez les chapeaux et les couronnés du brûleur.
3. À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caracteristiques techniques »).
4. Assemblez les pieces et suivez la même procédure dans l'ordre inverse.
5. Remplacez la plaque signalétique (qui se trouve pres du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouvez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut etre modifie ou est differente de la pression necessaire, vousdezvez monter un systeme de reglage de la pression sur le tuyau d'arrivee de gaz.

Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le bruleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage (A).

1. Si vous passez :

2. du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez entièrement la vis de réglage.

3. du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour.
4. du gaz naturel G20/G25 20/25 mbar au air propane G130 8 mbar, dévissez la vis de réglage d'environ 3/4 de tour.

du air propane G130 8 mbar au gaz naturel G20/G25 20/25 mbar, vissez la vis de réglaged'environ 3/4 de tour.
- du gaz liquéfié au air propane G130 8 mbar, dévissez la vis de réglage d'environ 1 tour.
- du air propane G130 8 mbar au gaz liquéfié, serrez entièrement la vis de réglage.

AVERTISSEMENT! Assurez-vous que la flamme ne s'eteint pas lorsque vous tournezrapidementla manette de la position maximalea la position minimale.

Branchementélectrique

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.
• Cet apparéil est fourni avec un cable d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au cable d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.
• Utilisez toujours une prise de courant de sécurité correctement installée.
  Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• L'appareil ne doit pas'être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.
• Le cable d'alimentation ne doit pas etre exposé a une température supérieure a 90^

Assurez-vous de connecter le cable neutre bleu à la borne portant la lecture « N ». Connectez le cable de phase marron (ou noir) à la borne portant la lecture « L ». Le cable de phase doit rester connecté en permanence.

Cable d'alimentation

Pour remplacer le cable d'alimentation, utilisez uniquement le cable spécial ou son équivalent. Le type de cable est : H05V2V2-FT90.

Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

Montage

1.

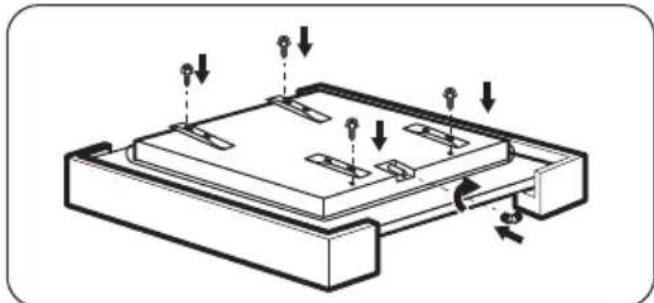

2.

3.

4.

Si un meuble est installé à 400 mm au-dessus de la table de cuisson, vous doivent laisser une distance de sécurité minimale de 50 mm à gauche ou à droite du bord de la table de cuisson.

5.
6.

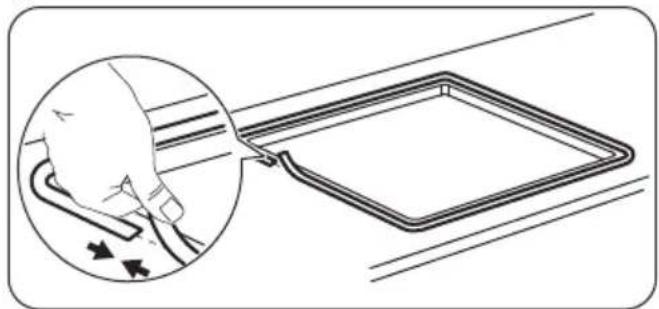

7.

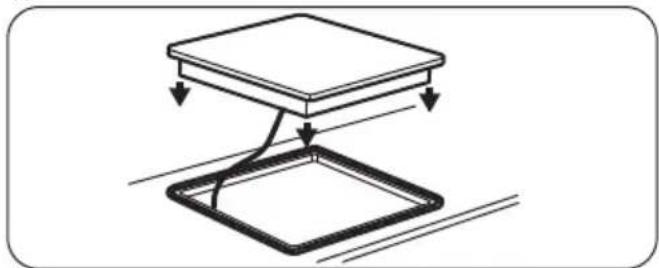

8.

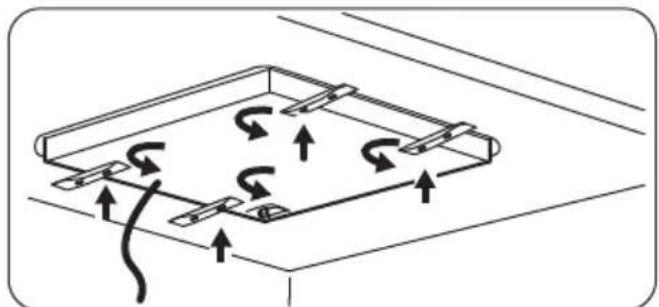

9.

A) joint fourni

B) équres fournies

10.

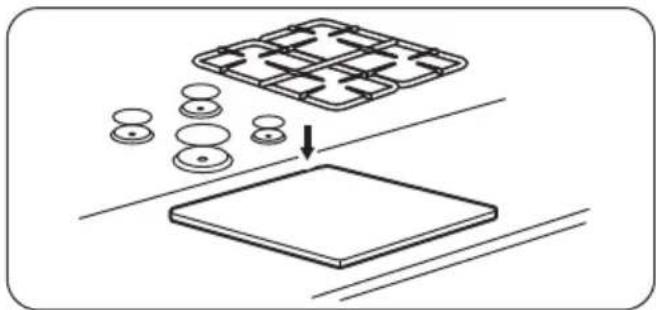

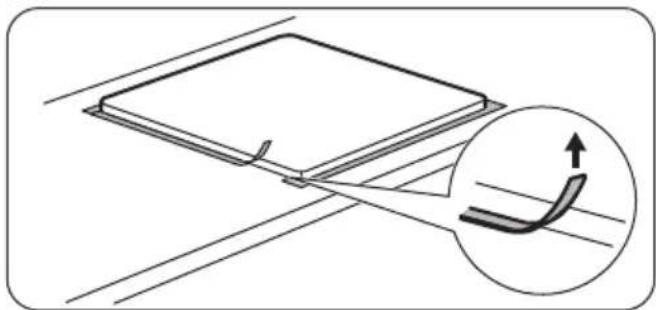

11.

ATTENTION! Installee l'appareil
uniquement sur un plan de travail dont la surface est plane.

Possibilities d'insertion

Le panneau installé sous la table de cuisson doit être facile à-retirer et facilement accessible au cas où une intervention technique seraient nécessaire.

Élement de cuisine avec une porte

A. Panneau amovable
B. Espace pour les branchements

\section*{Caracteristiques techniques}

Dimensions de la table de cuisson

Largeur 580 mm

Profondeur 500 mm

Diamétres des vis de réglage

BRULEUR VIS DE RÉGLAGE 1/100 mm

Rapide 42

Semi-rapide 32

Auxiliaire 28

Autres caractéristiques techniques

PUISSANCE TOTALE :

Gaz d'origine: G20/G25 (2E+) 20/25 mbar = 6,2 kW

Gaz de remplacement : G30 (3+) 28-30 mbar = 451 g/h

G31 (3 + ) 37 mbar = 443g / h

G130 (1c) 8 mbar = 6,2 kW

Zones électriques : 1,5 kW

Alimentation electrique:220-240 V 50/60 Hz

Catégorie de l'appareil : III1c2E+3+

Raccordement au gaz: G 1/2"

Classe del'appareil:3

Brûleurs à gaz pour GAZ NATUREL G20/G25 20/25 mbar

BRULEUR PUISSA

CARACTERISTIQUE DE L'INJECTEUR

NCE NORMALE kW

3,2

2,0

1,0

PUISSANCE MINIMALE kW

0,75121

0,45

0,33

96

70

Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

BRULEUR PUISSANCE NORMALE kW	PUISSANCE MINIMALE kW	CARACTERIS- TIQUE DE L'IN- JECTEUR	DéBIT DE GAZ NOMINAL g/h
			G30 28-30 mbar	G31 37 mbar
Rapide 3,2 0,75	88 233 229
Semi-rapide 2,0	0,45 71 145 143
Auxiliaire 1,0 0,33	50 73 71

Brûleurs à gaz pour AIR PROPANE G130 8 mbar

BRULEUR PUISSANCE NORMALE kW	PUISSANCE MINIMALE kW	CARACTÉRISTIQUE DE L'INJECTEUR
Rapide 3,2 0,75 255
Semi-rapide 2,0 0,45 195
Auxiliaire 1,0 0,33 127

\section*{Caracteristiques techniques des zones de cuisson électriques}

Zone de cuisson	Puisance nominale (niveau de cuisson max.) [W]	Diametre de la zone de cuisson [mm]
Arrière gauche 1500	145

Pour des résultats de cuisson optimaux, utilisez des recipients qui ne dépassent pas le diamètre de la zone de cuisson.

Rendement énergétique

Informations de produit selon la norme EU 66/2014

Identification du modele		FGM63444BA, FGM63444TA, FGM63444WA, FGM63444XA
Type de table de cuisson		Table de cuisson intégrée
Nombre de zones de cuisson électriques		1
Technologie de cuisson par zone de cuisson électrique		Plaque de cuisson
Diamètre des zones de cuisson électriques circulaires (Ø)	Arrière gauche	14,5 cm
Consommation d'énergie selon la zone de cuisson (EC electric cooking)	Arrière gauche 199,9 Wh / kg
Nombre de brûleurs à gaz 3
Efficacité énergétique selon le brûleur à gaz (EE gas burner)	Arrière droit - Semi-rapide 59.6%
	Avant gauche - Rapide 61.2%
	Avant droit - Auxiliaire non applicable
Efficacité énergétique de la table de cuisson (EE gas hob)	60.4%
Consommation d'énergie de la table de cuisson (EC electric hob)	199,9 Wh / kg

EN 30-2-1 : Appareils de cuisson domestiques à gaz - Partie 2-1 : Utilisation rationnelle de l'énergie - Général

EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson - Méthodes de mesure des performances

Economie d'énergie

Vou puez economiser de I'energie au quotidien en suivant les conseils suivants.

• Si vous faiteschauffer de I'eau, ne faiteschauffer que la quantité dont vous avez réellement besoin.
• Si possible, couvrez toujours les recipients de cuisson avec un couvercle pendant la cuisson.

Zones de cuisson électriques :

• Activez toujours la zone de cuisson après avoir posé le recipient dessus.
• Le fond du recipient doit avoir le même diamètre que la zone de cuisson.
• Placez les plus petits récipiens sur les plus petites zones de cuisson.
• Posez directement le écipient au centre de la zone de cuisson.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prevus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les apparèils portant le

• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

Brûleurs à gaz :

• Avant d'utiliser les brûleurs et les supports de casserole, assurez-vous qu'ils sont correctement installés.
• Le fond du écipient doit avoir des dimensions adaptées à la taille du brûleur.
• Posez directement le recipient sur le brûleur, au centre de celui-ci.
• Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide fremir.
• Si possible, utilisez une cocotte-minute. Consultez sa notice d'utilisation.

symbole 3vec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

www.electrolux.com/shop
