MODE D'EMPLOI MET650 METRONIC

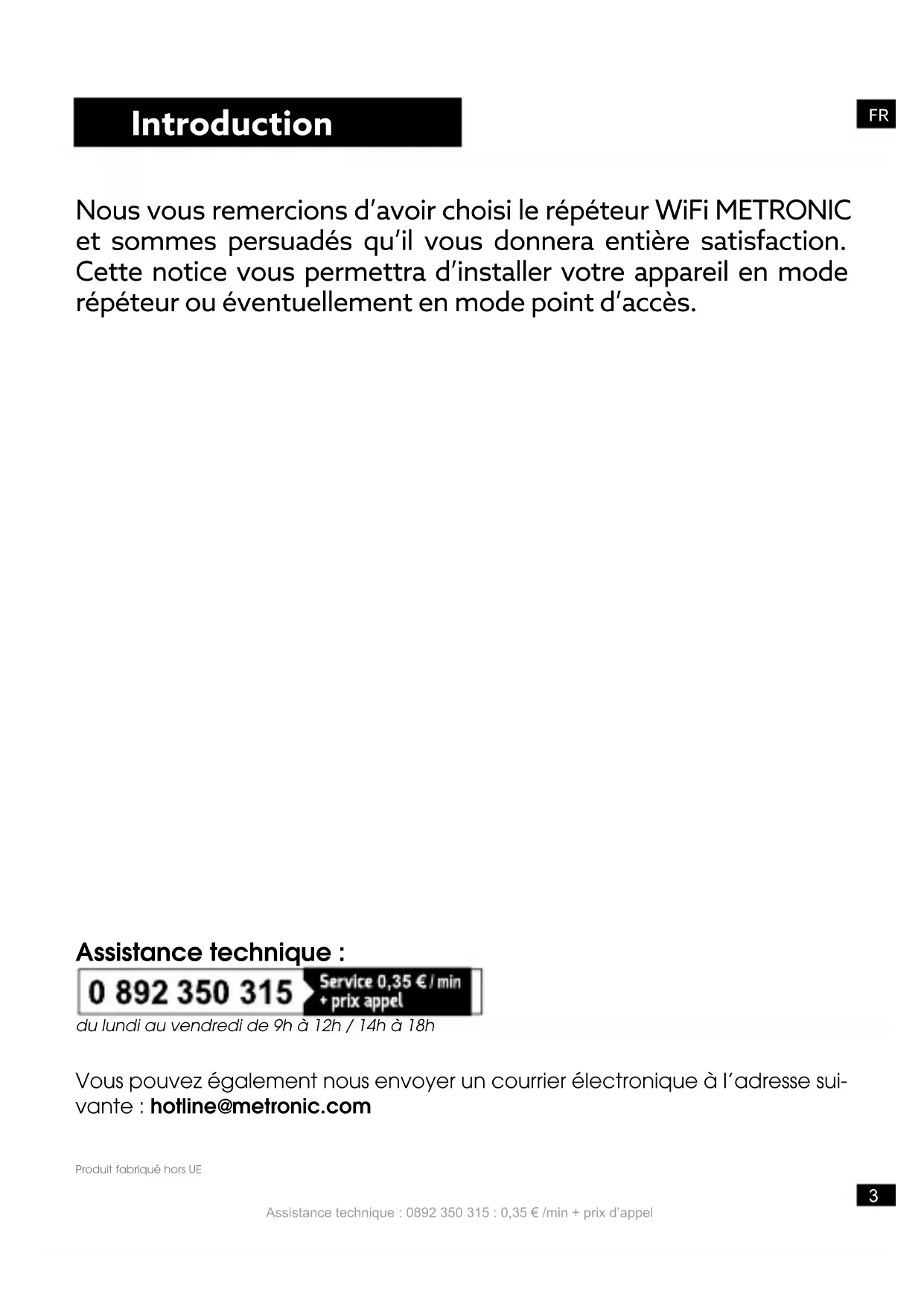

Introduction Produit fabriqué hors UE Assistance technique : du lundi au vendredi de 9h à 12h / 14h à 18h Vous pouvez également nous envoyer un courrier électronique à l’adresse sui- vante : hotline@metronic.com Nous vous remercions d’avoir choisi le répéteur WiFi METRONIC et sommes persuadés qu’il vous donnera entière satisfaction. Cette notice vous permettra d’installer votre appareil en mode répéteur ou éventuellement en mode point d’accès.4 Assistance technique : 0892 350 315 : 0,35 € /min + prix d’appel

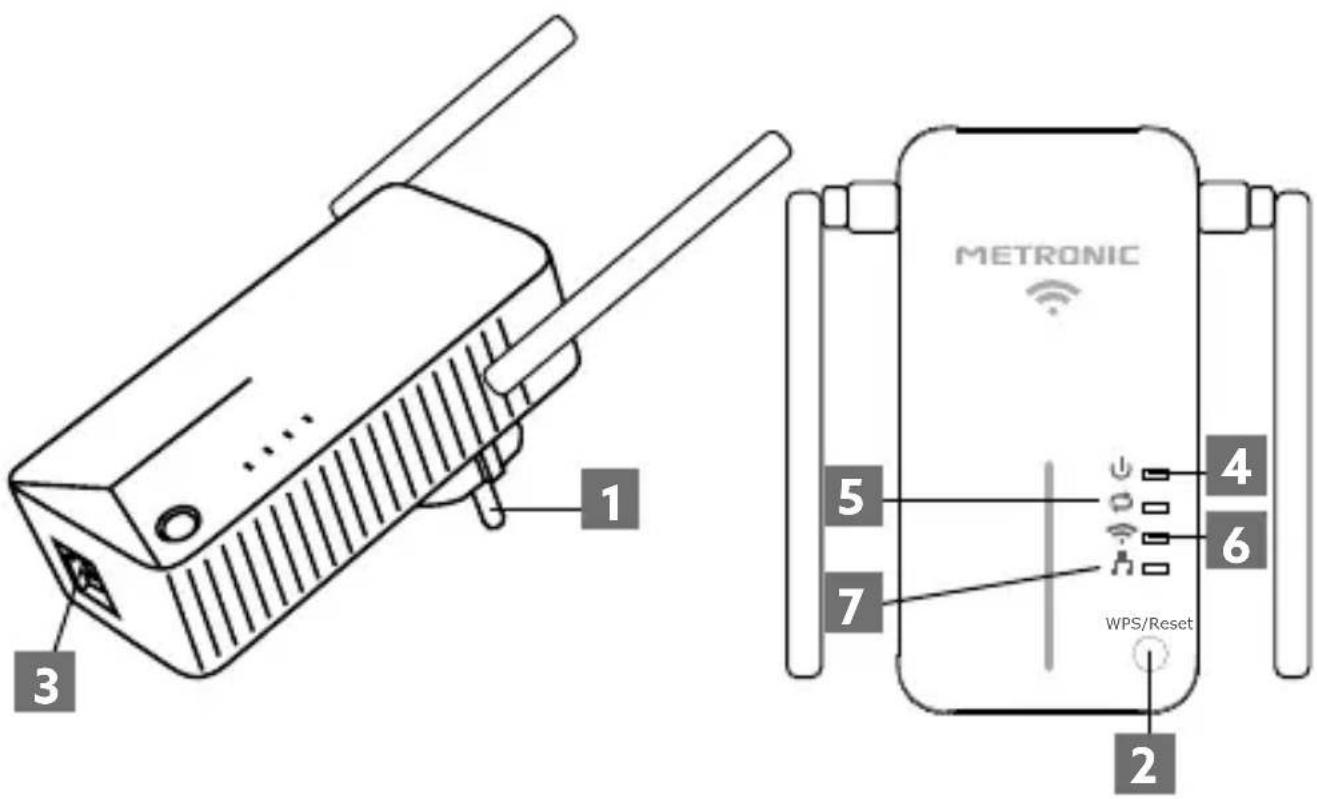

2 - Description du répéteur

1 Prise électrique 2 Bouton de réinitialisation (reset) et WPS 3 Port Ethernet (RJ45)

Témoin marche / arrêt

Témoin répéteur : permet de connaître l’état de la fonction répéteur.

Témoin WiFi : indique l’état du WiFi du répéteur

Témoin Ethernet : indique que le répéteur est câblé à un autre équipement.

Assistance technique : 0892 350 315 : 0,35 € /min + prix d’appel

3- Configuration du répéteur

Voyant État Indication Fixe Le répéteur est allumé. Eteint Le répéteur n’est pas branché sur le secteur. Cligno- tant Connexion WPS en cours. Fixe Le répéteur a établi une connexion avec la box Internet dont il étend le signal WiFi. Eteint Le répéteur n’est pas connecté au WiFi de la box Internet. Fixe La fonction WIFI est activée. Eteint La fonction WIFI est désactivée Fixe Un périphérique est connecté au répéteur via le port Ethernet. Eteint Aucun périphérique n’est connecté au répéteur via le port Ethernet. La configuration du répéteur peut se faire à partir d’une ta- blette, d’un smartphone ou d’un ordinateur.

• Branchez le répéteur WiFi sur le secteur, à proximité de la box Internet

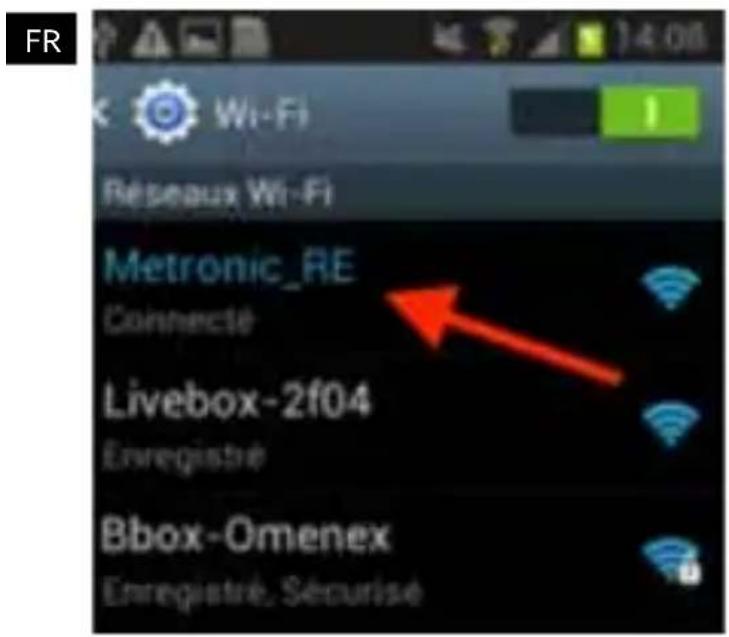

• Connectez-vous à partir de votre téléphone, tablette ou ordinateur au réseau WiFi du répéteur : Metronic_RE. Note : si le réseau Metronic_RE ne s’affiche dans la liste des WiFi disponibles, veuillez d’abord procéder à une réinitialisa- tion du répéteur paragraphe 6 – page 11.6 Assistance technique : 0892 350 315 : 0,35 € /min + prix d’appel

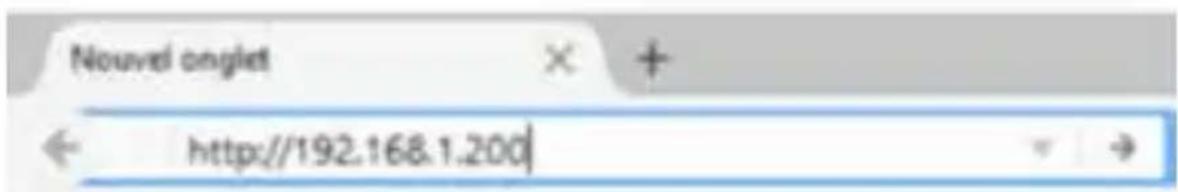

• Ouvrez votre navigateur Inter- net de votre téléphone (ta- blette ou ordinateur) et tapez http://192.168.1.200 dans la barre d’adresse pour accéder au menu de configuration du répéteur.

• Une page internet va s’afficher, vous demandant de vous identifier. Si la page d’identification ne s’affiche pas, veuillez recharger ou rafraîchir la page.

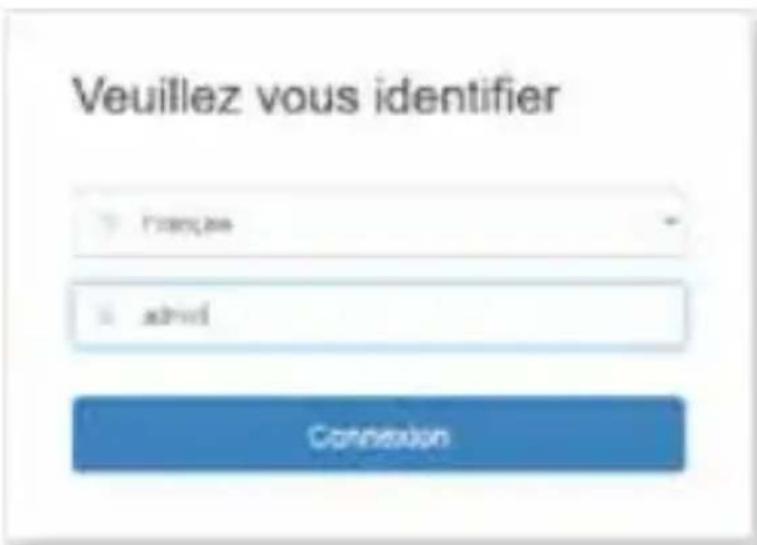

• Veuillez sélectionner d’abord la langue, puis entrez «admin» sur la ligne mot de passe. Cliquez ensuite sur Connexion.7 Assistance technique : 0892 350 315 : 0,35 € /min + prix d’appel

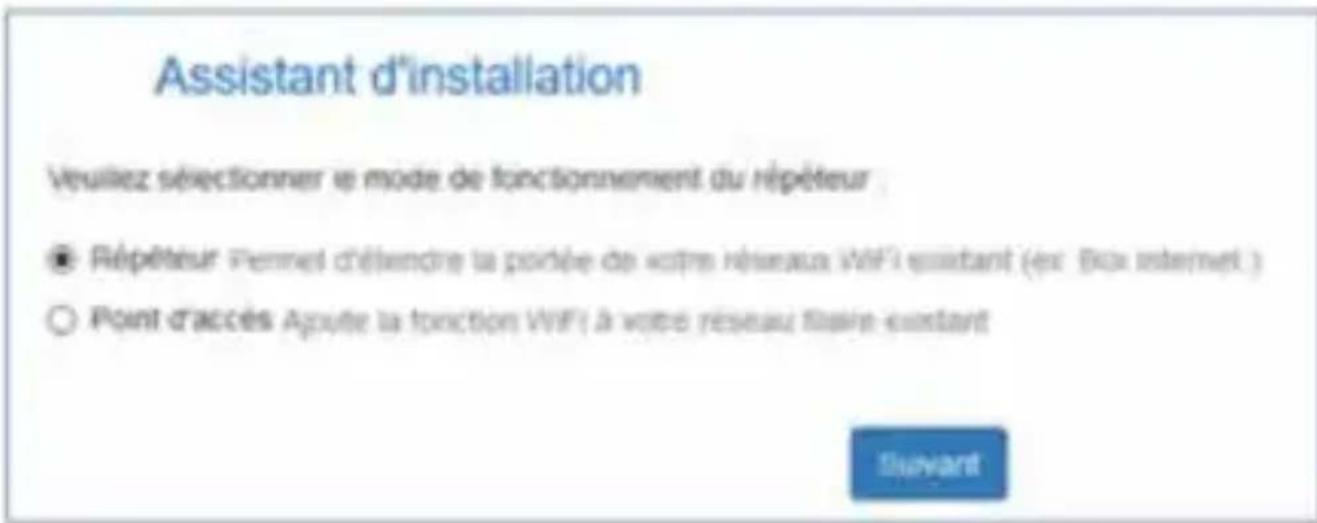

• Le page principale du menu de répéteur s’affiche, si vous voulez utiliser l’appareil en mode répéteur, laissez cochée la case «Répéteur» et cliquez sur Suivant :

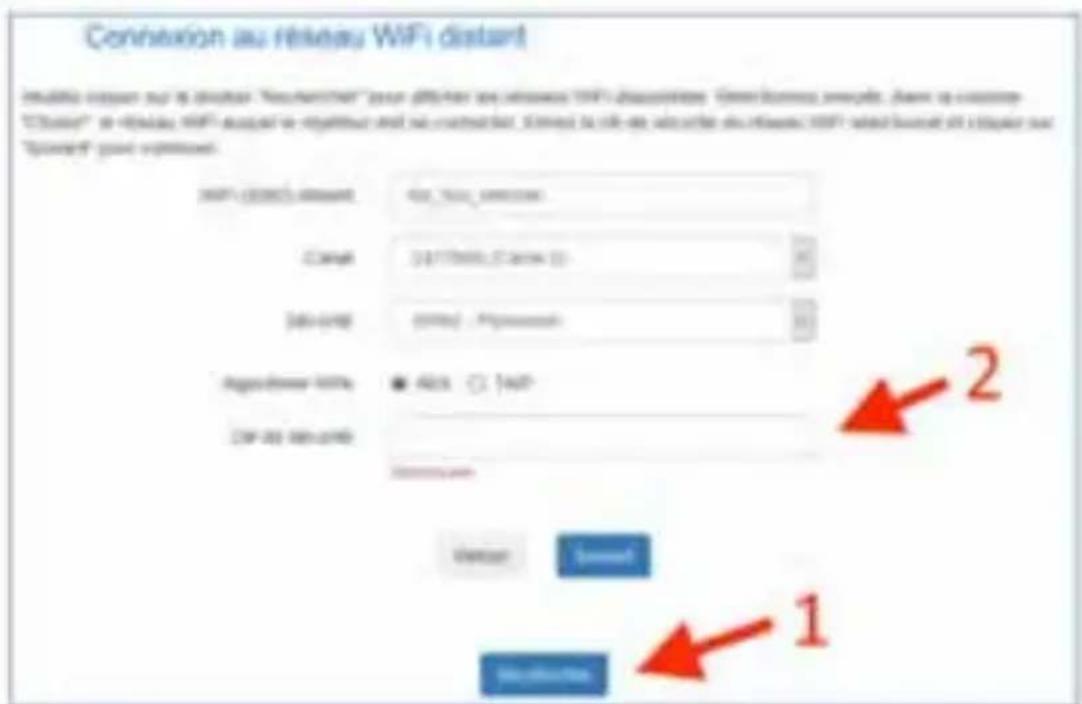

• La page demande de sélectionner le réseau que vous sou- haitez répéter, cliquez sur le bouton «Rechercher» (1) au bas de la page afin de rechercher les réseaux WiFi dispo- nibles et sélectionnez le réseau WiFi à répéter (ex : celui de la box Internet) et saisissez sa «Clé de sécurité» (2) avant de cliquer sur Suivant :8 Assistance technique : 0892 350 315 : 0,35 € /min + prix d’appel

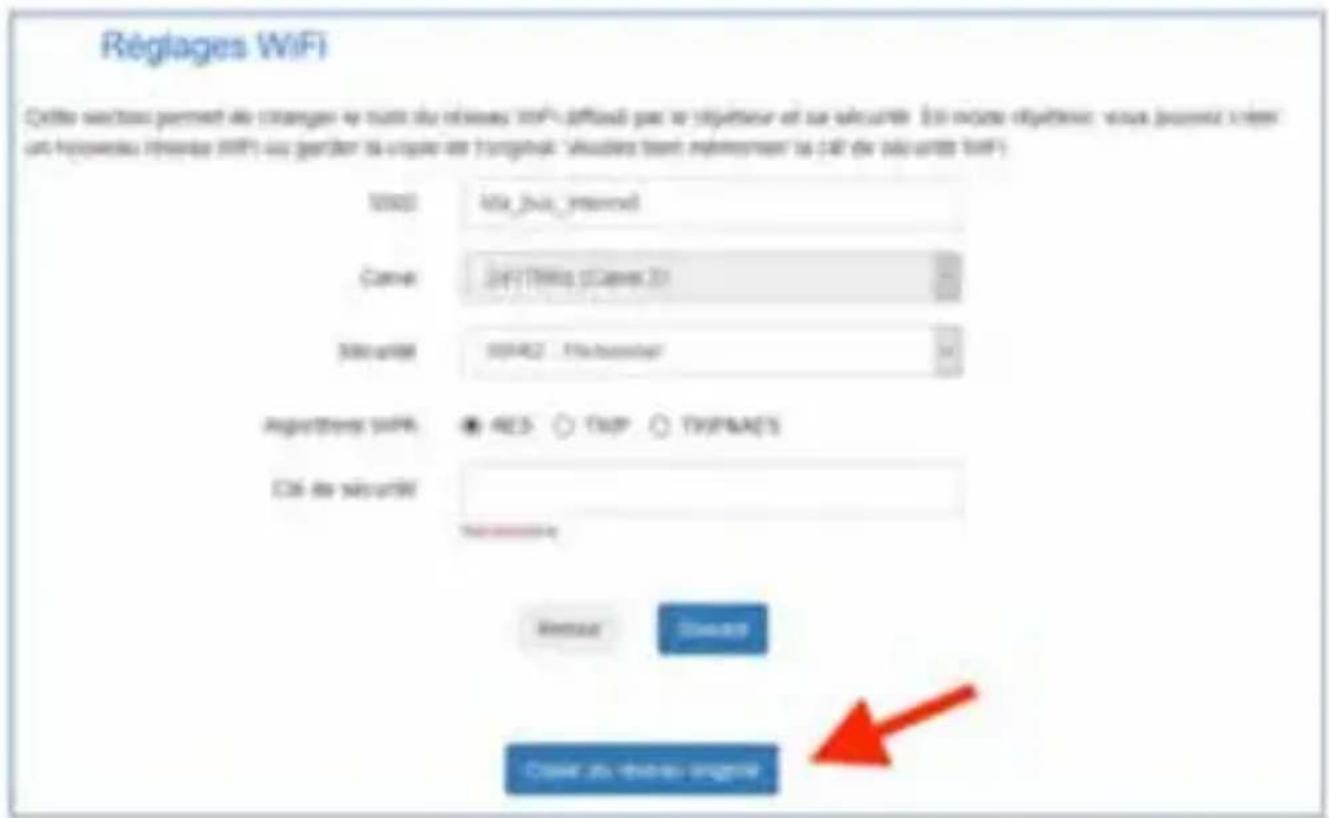

• Dans la page suivante, vous devez définir le nom du réseau WiFi diffusé par le répéteur. Vous pouvez choisir de créer un nouveau réseau WiFi ou de faire une copie du réseau origi- nal. Pour faire une copie du réseau original, cliquez sur «Co- pie de l’original» au bas de l’écran, puis cliquez sur Suivant :

• Cliquez ensuite sur Enregistrer pour sauvegarder les para- mètres. Le répéteur va redémarrer, puis se connecter à votre box Inter- net pour en répéter le signal, le voyant s’allume et reste allumé. Si la connexion échoue, le répéteur redémarre, mais le voyant s’éteint au bout de quelques secondes. Il est alors nécessaire de réinitialiser le répéteur et de recommencer la procédure en s’assurant d’utiliser le mot de passe correspon- dant au réseau WiFi sélectionné et que le répéteur est suffi- samment proche de la box Internet. Si la connexion échoue, c’est parce que le mot de passe est erroné ou que le répéteur est trop loin de la box.9 Assistance technique : 0892 350 315 : 0,35 € /min + prix d’appel

5 - Configuration en point d’accès

Ce répéteur peut fonctionner comme point d’accès. En mode point d’accès, le répéteur retransmet en WiFi ce qu’il reçoit sur son port Ethernet. Un câble Ethernet (RJ45) est nécessaire.

• Branchez le répéteur WiFi sur le secteur.

• Connectez votre répéteur à votre box avec le câble Ethernet.

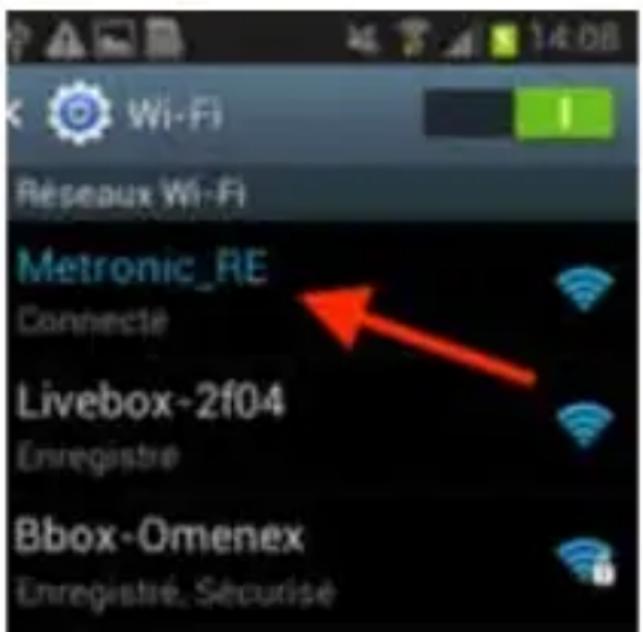

• Connectez-vous à partir de votre téléphone, tablette ou ordinateur au réseau WiFi du répéteur : Metronic_RE. (Note : si le réseau Metronic_RE ne s’affiche dans la liste des WiFi disponibles, veuillez d’abord procéder à une réinitialisation du répéteur paragraphe 6 – page 11).

4 - Mise en œuvre rapide (avec WPS)

Pour configurer rapidement le répéteur grâce à la fonction WPS, il est nécessaire d’avoir la fonction « WPS » sur votre box Internet. Commencez par brancher l’appareil sur une prise secteur, puis appuyez pendant 2 à 3 secondes sur le bouton WPS/Reset. Après quelques secondes, la LED se met à cli- gnoter. Appuyez ensuite sur le bouton « WPS » de votre box Internet. Après plusieurs secondes, la connexion s’établit et la LED reste fixe.10 Assistance technique : 0892 350 315 : 0,35 € /min + prix d’appel

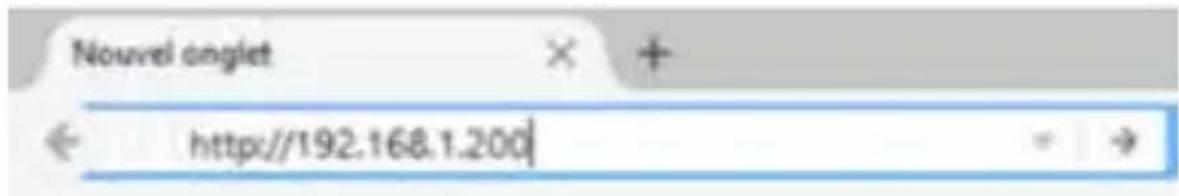

• Ouvrez votre navigateur Internet de votre téléphone (ta- blette ou ordinateur) et tapez http://192.168.1.200 dans la barre d’adresse pour accéder au menu de configuration du répéteur.

• Une page internet va s’afcher, vous demandant de vous identier.

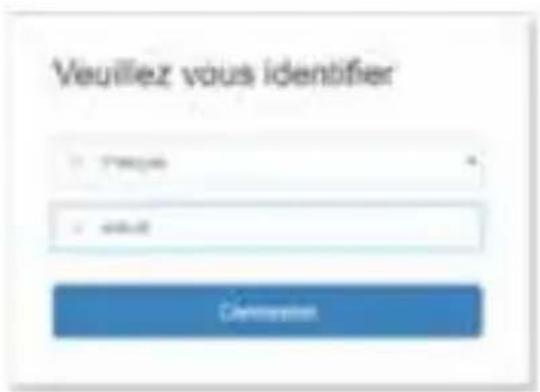

• Veuillez sélectionner d’abord la langue, puis entrez «admin» dans la ligne mot de passe et cliquez sur Connexion.

• La page principale du menu de répéteur s’afche, cochez la case « Point d’accès» et cliquez sur «suivant» :

• Dans la page suivante, vous devez dénir le nom du réseau WiFi diffusé par le point d’accès (SSID), activez la Sécurité (ex : WPA2 et TKIP&AES) puis dénir une clé de sécurité pour vous y connecter. Cliquez ensuite sur suivant.11 Assistance technique : 0892 350 315 : 0,35 € /min + prix d’appel

6 - Réinitialisation de l’appareil

7- Questions / Réponses

La réinitialisation met le répéteur dans le même état qu’en sortie d’usine, tous les paramètres sont réinitialisés. Pour effectuer une réinitialisation de l’appareil, pressez le bouton WPS/Reset (environ 15s) jusqu’à ce que les LEDs et cli- gnotent trois fois. Vous pouvez ensuite configurer le répéteur à nouveau. Le réseau WiFi du répéteur « Metronic_RE » ne s’affiche pas dans la liste des réseaux WiFi - Le répéteur est sans doute déjà configuré, effectuez une réinitialisation (6-Réinitialisation) pour le reconfigurer. - Rapprochez-vous du répéteur WiFi

• Cliquez ensuite sur Enregistrer pour sauvegarder les para- mètres.

• Le répéteur va redémarrer en mode point d’accès.12 Assistance technique : 0892 350 315 : 0,35 € /min + prix d’appel

Je n’arrive pas à accéder à l’interface de configuration - Vérifiez que vous êtes bien connecté au WiFi du répéteur : Metronic_RE. - Rapprochez-vous du répéteur WiFi. - Si vous avez déjà configuré le répéteur, effectuer une réini- tialisation (6-Réinitialisation) et reconnectez-vous. La LED reste éteinte - Assurez-vous que le répéteur WiFi est suffisamment proche de la box Internet pour pouvoir recevoir le WiFi à réémettre. - Après réinitialisation, vérifiez que vous connectez bien le répéteur au WiFi de votre Box Internet et vérifier bien la sai- sie du mot de passe (les majuscules et minuscule doivent être respectées) La LED est allumée mais le WiFi ne semble pas étendu - Lorsque que vous répétez le signal WiFi de votre box Inter- net, vous pouvez soit utiliser le nom original de votre box Internet (itinérance), soit créer un nom de réseau différent. Dans le cas de l’itinérance, certains téléphones ne com- mutent pas automatique sur le réseau le plus fort, dans ce cas, veuillez éteindre et rallumer le WiFi de votre télé- phone pour qu’il se connecte au réseau le plus fort. Dans le cas d’un nom de réseau différent, vous devrez changer de réseau manuellement sur votre téléphone.

7 - Caractéristique techniques

8 – Informations importantes Conformément aux obligations faites par le respect de la norme EN 60950, nous attirons votre attention sur les éléments de sécu- rité suivants :

• Il convient de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l’appareil pour assurer une aération suffisante.

• Il convient de ne pas placer sur l’appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées.

• L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil.

• Lorsque la prise d’alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible. Ce logo signifie qu’il ne faut pas jeter les appareils hors d’usage avec les ordures ménagères. Les substances dan- gereuses qu’ils sont susceptibles de contenir peuvent nuire à la santé et à l’environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune. Par la présente METRONIC déclare que le répéteur 495432 est conforme aux exigences essentielles et aux autres dis- positions pertinentes de la directive 2014/53/EU Une copie de l’original de la Déclaration de conformité est disponible sur simple demande à l’adresse hotline@metronic.com Elle est également disponible sur notre site, depuis la page : http://www.metronic.com/pages/liste_doc.php1
