MANUALE UTENTE MET650 METRONIC

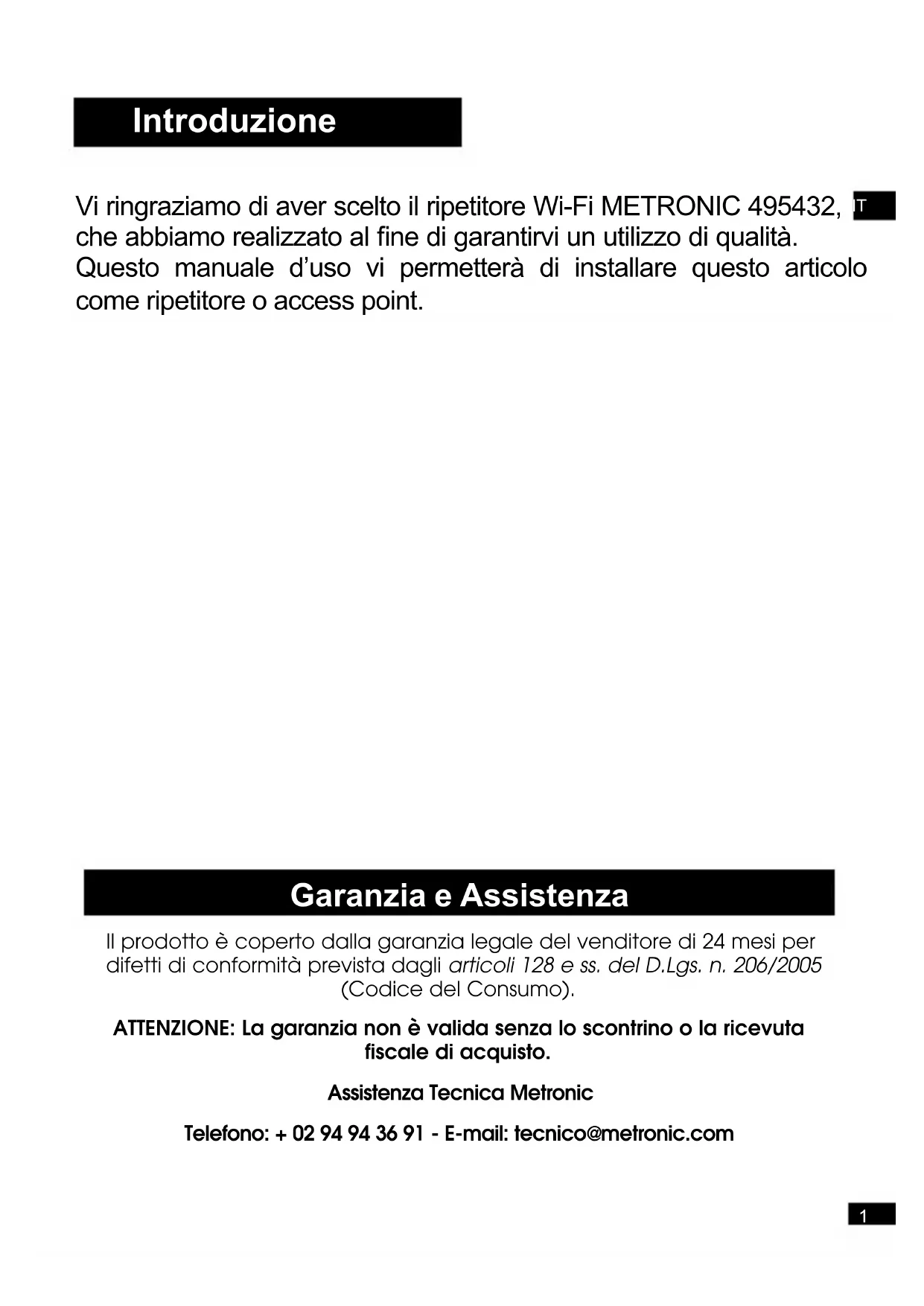

Introduzione Vi ringraziamo di aver scelto il ripetitore Wi-Fi METRONIC 495432, che abbiamo realizzato al ne di garantirvi un utilizzo di qualità. Questo manuale d’uso vi permetterà di installare questo articolo come ripetitore o access point. Garanzia e Assistenza Il prodotto è coperto dalla garanzia legale del venditore di 24 mesi per difetti di conformità prevista dagli articoli 128 e ss. del D.Lgs. n. 206/2005 (Codice del Consumo). ATTENZIONE: La garanzia non è valida senza lo scontrino o la ricevuta fiscale di acquisto. Assistenza Tecnica Metronic Telefono: + 02 94 94 36 91 - E-mail: tecnico@metronic.com2

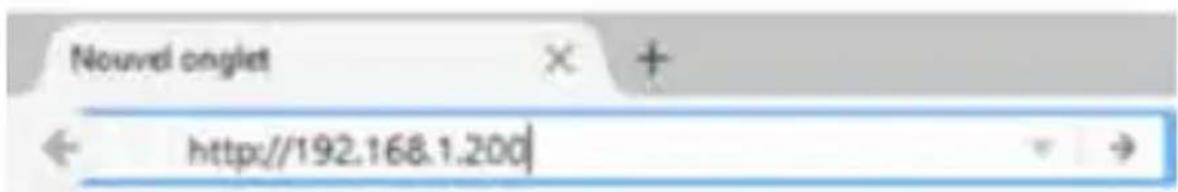

• Aprire un browser sul vo- stro device ed inserire http://192.168.1.200 nella bar- ra degli indirizzi per accedere al menu di congurazione.

• Si aprirà una pagina Internet nella quale sarà necessario iden- ticarsi. Se questa pagina non dovesse aprirsi provare a fare un “refresh” della stessa.

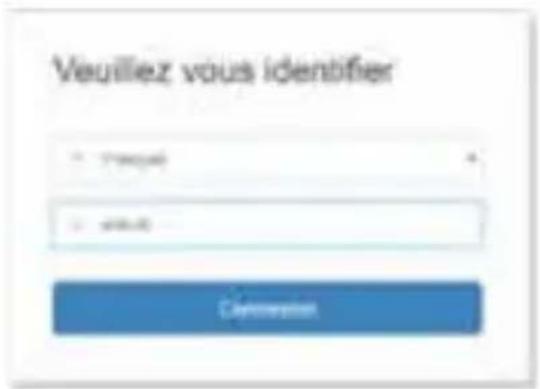

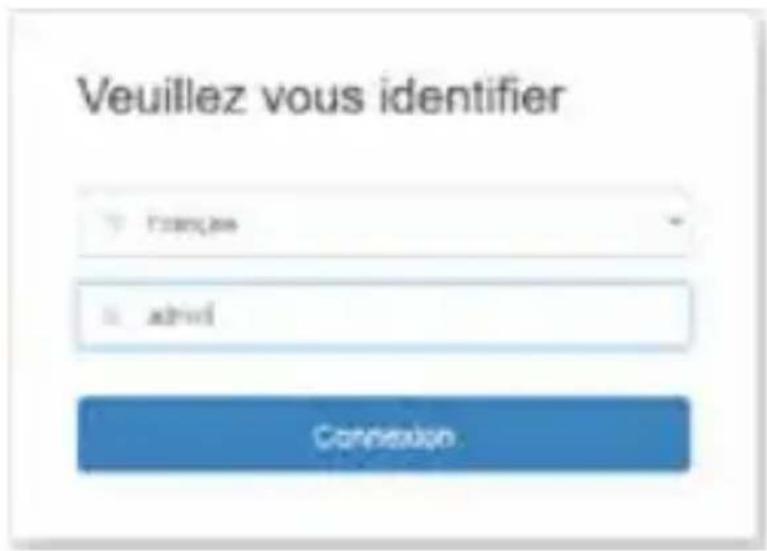

• Selezionare innanzitutto la lingua desiderata, dopodiché inse- rire la password admin. Cliccare in seguito su Connessione.3

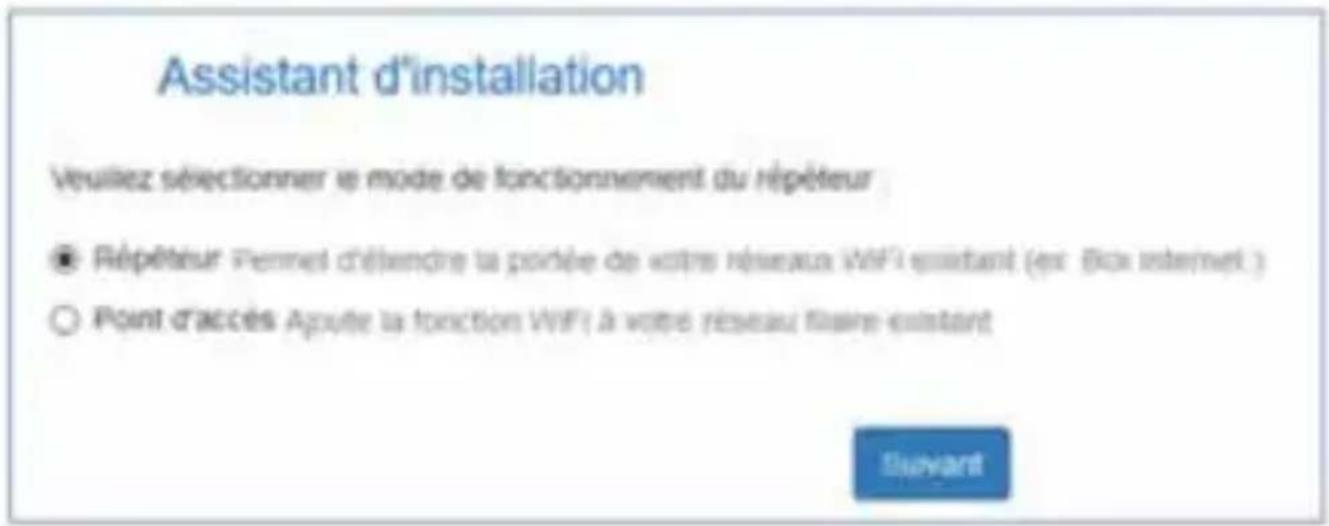

• Si aprirà la pagina del menu di congurazione. Se si desidera utilizzare il dispositivo come ripetitore lasciare selezionata la casella Ripetitore e cliccare su Avanti.

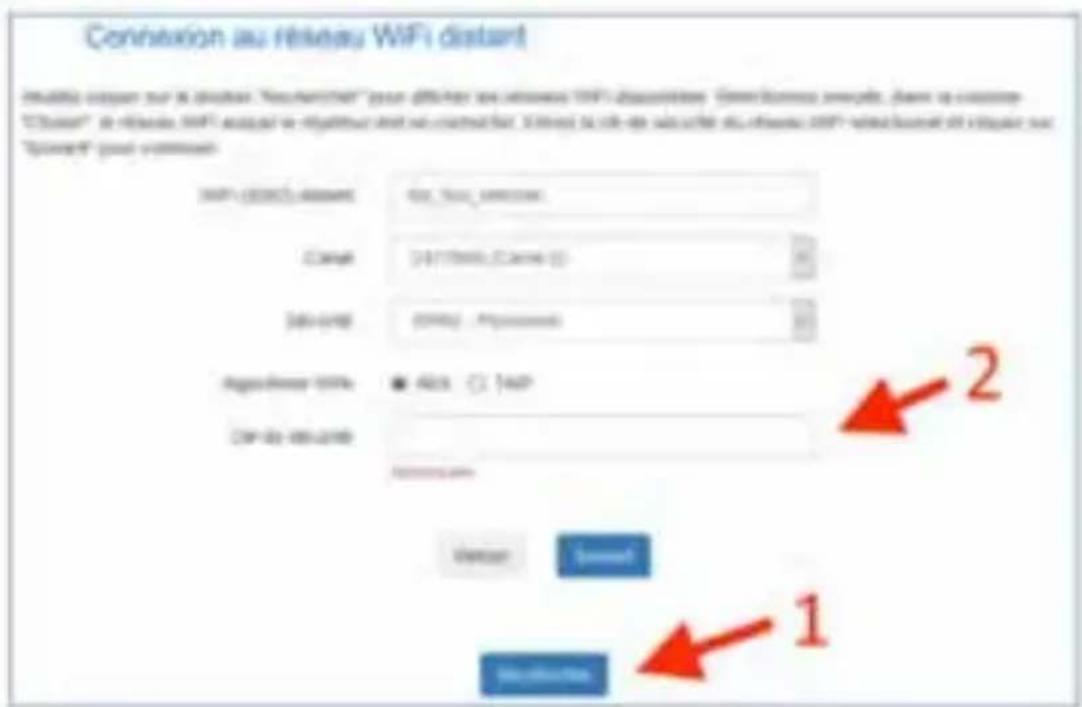

• A questo punto si aprirà una nuova pagina. Cliccare su Scan- sione (1) in fondo alla pagina per ricercare le reti Wi-Fi dispo- nibili e selezionare quella che si desidera “ripetere”. Inserire la password del sistema prima di cliccare Avanti:4

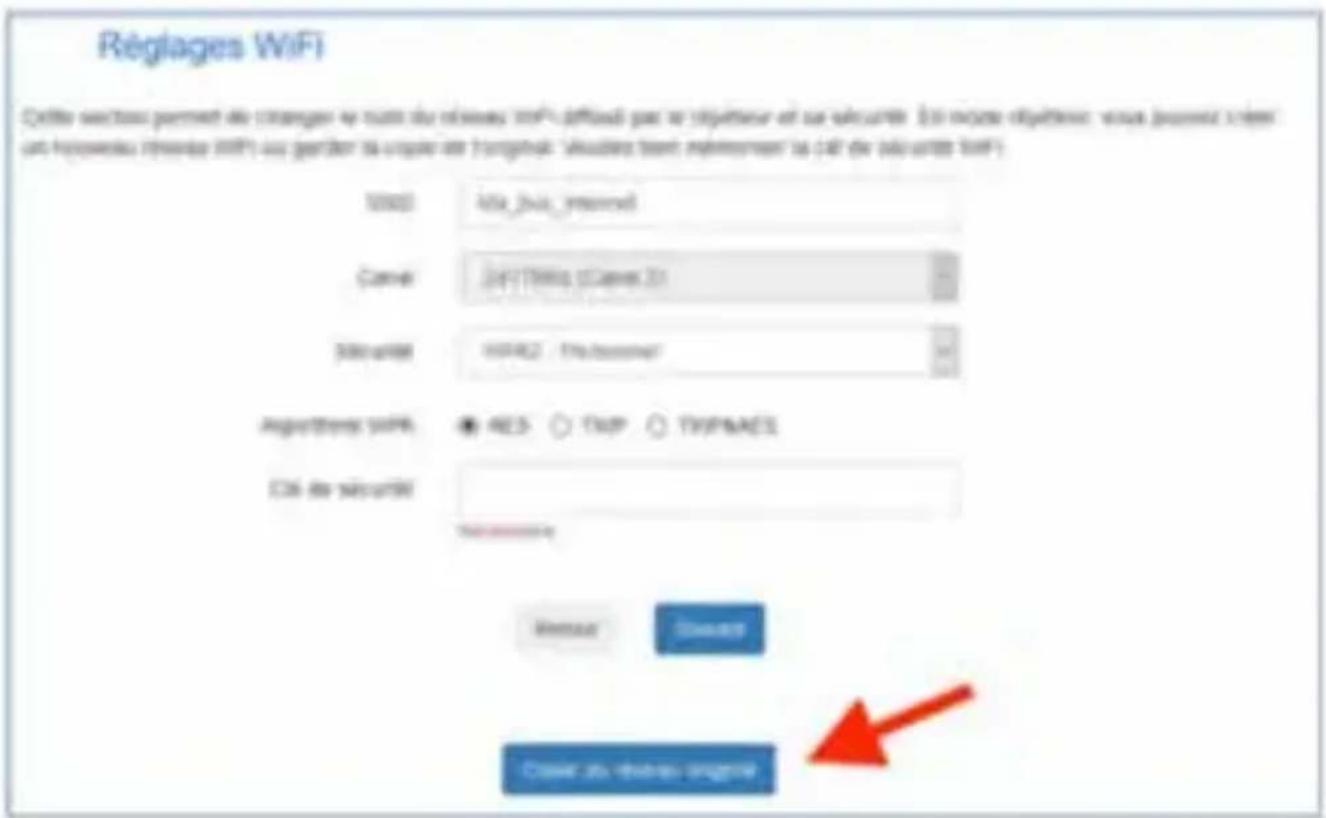

• Nella pagina seguente, inserire un nome per la rete Wi-Fi dif- fusa dal ripetitore. Potrete scegliere di creare una nuova rete

• Wi-Fi o copiare la rete esistente. In quest’ultimo caso clicca- re sul Copia dell’originale in fondo alla pagina e cliccare su Avanti:

• Cliccare in seguito su Registrare per salvare i parametri inseriti. Il ripetitore si riavvierà e si collegherà automaticamente alla rete selezionata per ripeterne il segnale. Il led si accende e resta acceso. Se la connessione non avviene correttamente, il ripetitore si riavvia, ma il led si spegne dopo qualche secon- do. In questo caso è necessario re-inizializzare il ripetitore e ricominciare la procedura di congurazione facendo ben atten- zione che la password inserita corrisponda a quella della rete Wi-Fi e che il ripetitore sia abbastanza vicino al router.5

5 - Congurazione Access point

Questo ripetitore può funzionare come access point. Se si vuole utilizzare il ripetitore in questa modalità è necessario collegarlo direttamente al router tramite un cavo di rete (RJ45).

• Collegare il ripetitore Wi-Fi alla rete elettrica.

• Collegare il ripetitore al router tramite un cavo RJ45.

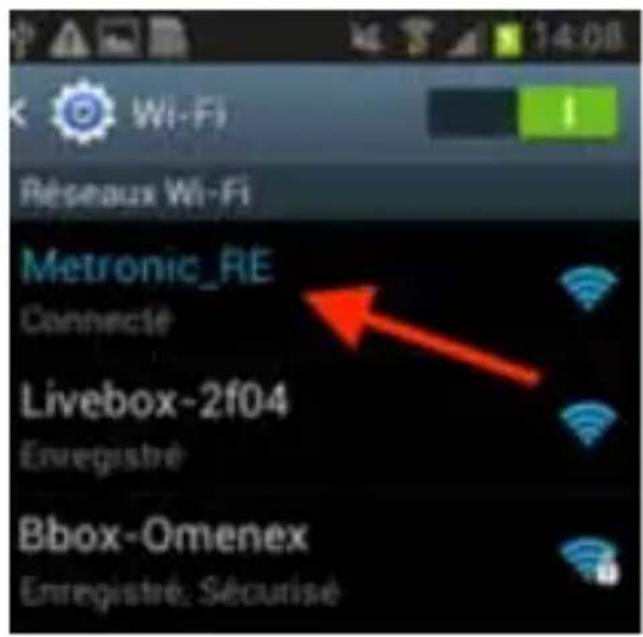

• Collegarsi tramite il vostro

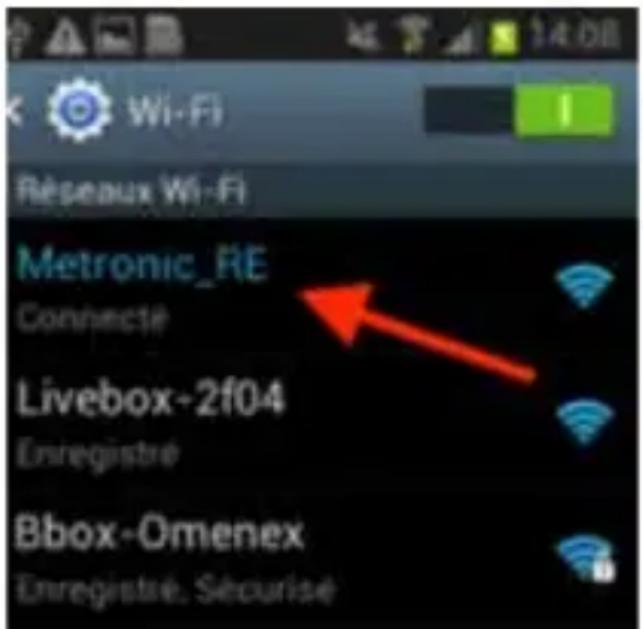

• device (tablet, smartphone, computer…) alla rete Wi-Fi del ripetitore: Metronic_RE Nota: se la rete Metronic_RE non dovesse apparire nella lista dei segnali Wi-Fi disponibili è ne- cessario procedere al reset del ripetitore (vedi paragrafo 6).

4 - Installazione rapida (tramite WPS)

Per congurare rapidamente il ripetitore grazie alla funzione WPS, è necessario che il router sia dotato di questa funzione. Collegare il ripetitore METRONIC alla rete elettrica e premere il tasto “WPS/Reset” per 2/3 secondi. Dopo qualche istante il led inizia a lampeggiare. Premere in seguito sul tasto “WPS” del router. Dopo qualche secondo la connessione si attiva ed il led rimane sso.6

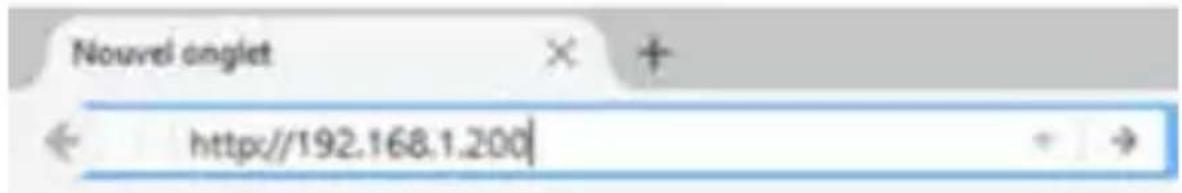

• Aprire un browser sul vostro device ed inserire http://192.168.1.200 nella barra degli indirizzi per accedere al menu di congurazione.

• Si aprirà una pagina Internet nella quale sarà necessario identicarsi.

• Selezionare innanzitutto la lingua desiderata, dopodiché inserire la password admin. Cliccare in se- guito su Connessione.

• Si aprirà la pagina del menu di congurazione, selezionare la casella Access Point e cliccare su Avanti

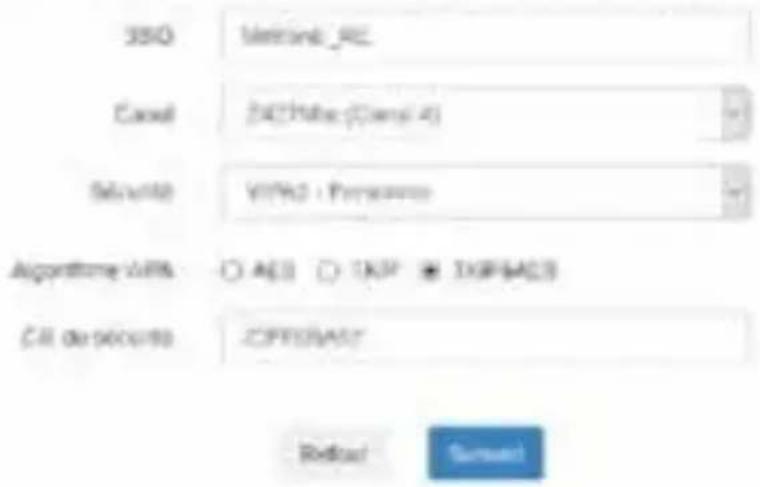

• Nella pagina seguente, inserire un nome per la rete Wi-Fi diffu- sa dall’access point (SSID), attivare la Sicurezza (es: WPA2 e TKIP&AES) e denire una chiave di sicurezza per connettersi. In seguito cliccare su Avanti.7

7- Domande / Risposte

La funzione di reset ripristina le impostazioni di fabbrica del di- spositivo: tutti i parametri vengono riportati allo stato iniziale. Per effettuare il reset del ripetitore è sufciente premere il tasto WPS/ Reset per circa 15 secondi no a che i led e lampeggino 3 volte. A questo punto è possibile ricominciare la programma- zione da zero. La rete Wi-Fi del ripetitore Metronic_RE non appare nella li- sta delle reti Wi-Fi disponibili. - Se il ripetitore è già stato congurato, effettuare la procedura di reset del dispositivo. - Avvicinarsi al router Wi-Fi.

• Cliccare in seguito su Registrare per salvare i parametri.

• Il ripetitore si riavvierà e si collegherà automaticamente alla rete selezionata per ripeterne il segnale.8

Non è possibile accedere all’interfaccia di congurazione. - Vericare di essere connessi alla rete Wi-Fi del ripetitore Metronic_RE” - Avvicinarsi al router Wi-Fi - Se il ripetitore è già stato congurato, effettuare la procedura di reset del dispositivo e riprovare la connessione. Il LED resta spento - Assicurarsi di essere abbastanza vicino al router per ricevere il segnale Wi-Fi da ritrasmettere.

Dopo il reset, vericare che il collegamento al router Wi-Fi fun- zioni e che la password sia stata correttamente inserita (pre- stare attenzioni a maiuscole, minuscole, simboli e numeri). Il LED è acceso, ma il segnale non sembra ripetuto - Quando il segnale Wi-Fi viene ripetuto è possibile utilizza- re sia il nome originale della rete wireless del router che un nuovo nome. Nel primo caso fare attenzione che il device in uso non sia connesso al router Wi-Fi, bensì al ripetitore ME- TRONIC. Per forzare questo passaggio disattivare il Wi-Fi del device ed, in seguito, riattivarlo in modo che si colleghi alla rete più forte. In caso di un nome di rete modicato è necessario collegare manualmente il device a questa nuova rete Wi-Fi.

8 – Informazioni complementari Secondo i requisiti della norma EN 60065, prestare particolare atten- zione alla seguente guida di sicurezza. Non ostruire le aperture per la ventilazione con oggetti come giornali, vestiti, tende ecc.. Lasciare uno spazio di circa 5cm intorno all’apparecchio per consentire una corretta ventilazione. Non posizionare l’apparecchio vicino a oggetti inammabili come candele accese. Per ridurre il rischio di fuoco o scossa elettrica, non esporre l’apparecchio a gocce o schizzi di alcun liquido e assicurarsi che nessun oggetto contenente liquido, come bicchieri e vasi, siano posizionati sull’apparecchio.
