Reflect 5 - Haut-parleur Sirus - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur Bluetooth avec technologie de son surround
Puissance de sortie	20 Watts RMS
Connectivité	Bluetooth 5.0, entrée AUX, USB
Autonomie de la batterie	Jusqu'à 12 heures
Dimensions	25 cm x 10 cm x 10 cm
Poids	1,5 kg
Utilisation	Idéal pour les fêtes, les pique-niques et l'écoute à domicile
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, ne pas immerger dans l'eau
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Reflect 5 Sirus

Comment réinitialiser mon haut-parleur Sirus Reflect 5 ?

Pour réinitialiser votre Sirus Reflect 5, maintenez enfoncé le bouton d'alimentation pendant 10 secondes jusqu'à ce que le voyant clignote en rouge et bleu.

Pourquoi mon haut-parleur ne se connecte-t-il pas à mon appareil ?

Assurez-vous que votre haut-parleur est en mode appairage. Vérifiez également que le Bluetooth est activé sur votre appareil et qu'il est à proximité du haut-parleur.

Comment charger le Sirus Reflect 5 ?

Utilisez le câble USB fourni pour connecter le haut-parleur à un port USB d'alimentation. Le voyant LED s'allumera en rouge pendant la charge et s'éteindra lorsque le haut-parleur est complètement chargé.

Quel est le temps de lecture maximum du Sirus Reflect 5 ?

Le Sirus Reflect 5 offre jusqu'à 12 heures de lecture continue sur une seule charge, selon le volume et les paramètres d'utilisation.

Mon haut-parleur grésille, que faire ?

Assurez-vous que le volume de votre appareil source n'est pas trop élevé. Essayez également de décoller le haut-parleur de toute surface qui pourrait provoquer des vibrations.

Comment mettre à jour le firmware du Sirus Reflect 5 ?

Connectez le haut-parleur à l'application dédiée sur votre smartphone et suivez les instructions pour vérifier et installer les mises à jour de firmware disponibles.

Le Sirus Reflect 5 est-il résistant à l'eau ?

Oui, le Sirus Reflect 5 a une certification IPX7, ce qui signifie qu'il peut résister à une immersion dans l'eau jusqu'à 1 mètre de profondeur pendant 30 minutes.

Comment jumeler deux haut-parleurs Sirus Reflect 5 ?

Mettez les deux haut-parleurs en mode appairage, puis maintenez enfoncé le bouton de connexion sur l'un des haut-parleurs jusqu'à ce qu'ils se jumellent.

Où puis-je trouver le manuel d'utilisation du Sirus Reflect 5 ?

Le manuel d'utilisation est disponible en format PDF sur le site officiel du fabricant dans la section 'Support' ou 'Téléchargements'.

Pourquoi mon haut-parleur ne s'allume-t-il pas ?

Vérifiez que votre haut-parleur est complètement chargé. Si le voyant ne s'allume pas après la charge, essayez un autre câble USB ou un autre port d'alimentation.

MODE D'EMPLOI Reflect 5 Sirus

1.1 Informations complémentaires 5
1.2 Symboles et mots-indicateurs 6

2 Consignes de sécurité 8
3 Performances 10
4 Installation 12

4.1 Montage 13
4.2 Puissances regables 15
4.3 Conseils pour utiliser les haut-parleurs 15

5 Données techniques. 17

5.1 Reflect 5 (n° art. 508920, 508921). 17
5.2 Reflect 6 (n° art. 508922, 508923) 20
5.3 Reflect 8 (n° art. 508924, 508925). 23

6 Protection del I'environnement 27

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous nevez impérativement remettre la presente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

enceinte passive

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette	notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vousMLSSENSIT.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heures de vous aider.

1.2 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification
DANGER! Cette association du	symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
ATTENTION! Cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.
REMARQUE! Cette association	du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

enceinte passive

Symbole d'avertissement Type de danger

Avertissement : emplacement dangereux.

2 Consignes de sécurité

Utilisation conforme

Cet apparéil est conçu pour la sonorisation. Utilisez l' apparéil uniquement selon l'utilisation prévue, celle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages résultat d'une utilisation non conforme.

L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requis. Toutes les autres personnes sont uniquement autorises à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

enceinte passive

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppopes en matière plastique et des emballages. Ils ne doivent pas se couver à proximé de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pieces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pouraient avaler les pieces et sétouffer.

Ne laissez jamais des enfants seuls utiliser des apparciels électriques.

ATTENTION!

Risque de traumatismes auditifs

L'appareil peut produit un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparentment faibles, il peut provoquer des traumatismes auditifs.

Diminuez le volume dés que vous-percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

n Equipement: 1× haut-parleur hautees fréquences 1 pouce, 1× haut-parleur de sous-graves 5 pouces
Technique OBE (Optimal Bass Enhancement Radiator)
n Transformateur pour 100 V/70 V (3,75 W/7,5 W/15 W/30 W)
n Connexions aux bornes à vis enchichables
n Etrier de montage fourni
11 Résistant aux intempéries du fait de l'indice de protection IP66
n Couleur du boftier: noir (n° art. 508920), blanc (n° art. 508921)

Reflect 6

(n^ art. 508922, 508923)

n Equipement: 1× haut-parleur hautees frquesences 1 pouce, 1× haut-parleur de sous-graves 6,5 pouces
Technique OBE (Optimal Bass Enhancement Radiator)
n Transformateur pour 100 V/70 V (5 W/10 W/20 W/40 W)
11 Connexions aux bornes à vis enchachables
n Etrier de montage fourni
n Résistant aux intempéries du fait de l'indice de protection IP66
Couleur du boitier: noir (n° art. 508922), blanc (n° art. 508923)

th·mann

■ Equipement: 1 × haut-parleur hautees fréquences 1,1 pouces, 1 × haut-parleur de sous-graves 8 pouces
Technique OBE (Optimal Bass Enhancement Radiator)
Transformateur pour 100 V/70 V (6,25 W/12,5 W/25 W/50 W)
- Connexions aux bornes à vis enchichables
Étrier de montage fourni
Résistant aux intempéries du fait de l'indice de protection IP66
Couleur du boitier : noir (n° art. 508924), blanc (n° art. 508925)

Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualité qui doivent etre les plus courts possibles. Posez les cables afin que personne ne marche dessus ni ne trèbuche.

REMARQUE! Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produit un champ magnétique statique. Observe donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommages par un champ magnétique externe.

enceinte passive

4.1 Montage

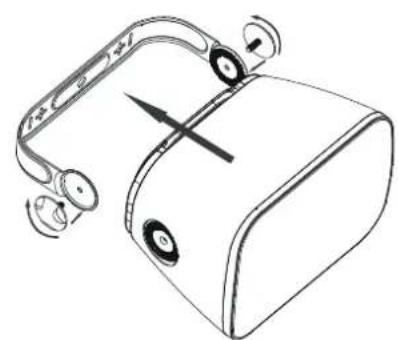

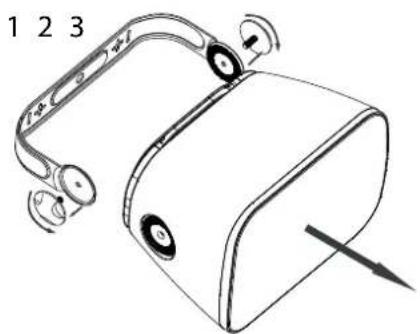

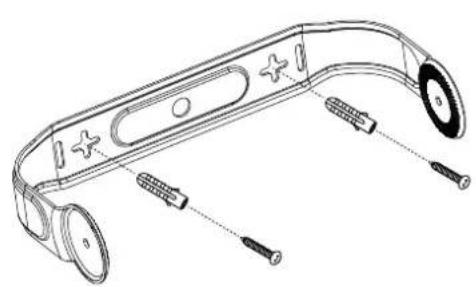

Montage mural

L'illustration ci-dessous indique l'utilisation de l'étrier fourni pour le montage mural. Vérifiez le matériel du mur et utilisez le matériel de fixation approprié (non fourni).

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

L'enceinte passive peut être montée sur un pied. Utilisez le matériel de fixation approprié à l'ouverture de l'étrier de montage pour monter l'enceinte sur le pied.

Orientation du logo

Pour adapter le logo sur la grille en façade à l'orientation de l'enceinte, démonze la grille en façade enchée et ouvrez la vis du logo à l'aide d'un tournevis. Orientez le logo et resserrez la vis. Replacez la grille en façade sur l'enceinte.

enceinte passive

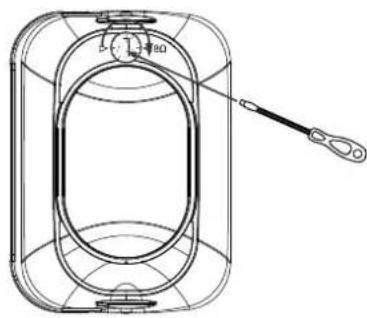

4.2 Puissances réglables

Utilisez le selector à l'arrière de l'enceinte pour régler la puissance. Le tableau ci-après présente les réglages possibles :

Reflect 5 (n° art. 508920, 508921)	Reflect 6 (n° art. 508922, 508923)	Reflect 8 (n° art. 508924, 508925)
3,75 W / 7,5 W / 15 W / 30 W 5 W / 10 W / 20 W / 40 W 6,25 W / 12,5 W / 25 W / 50 W

4.3 Conseils pour utiliser les haut-parleurs

Les haut-parleurs doivent être positionnés de manière à ce que leurs signauxsons puissant atteindre le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale.

Utilisez uniquement des cables de haute qualite pour le branchement de vos appareils. C'est la seule maniere d'obtenir une qualite de son Tmaxale.

Lesassage des haut-parleurs correspondant aux exigences de l'amplificateur. Tenez toujours compte des données techniques des haut-parleurs raccordés! La limite inférieure de l'impédance minimale de sortie de l'amplificateur ne doit pas etre dépassée par la charge totale des haut-parleurs raccordés.

La puissance de sortie RMS max. de l'amplificateur devrait depasser la charge admissible des haut-parleurs raccordés de 50% .

Si vous entendez un son distordu pendant le fonctionnement, ou l'amplificateur ou le haut-parleur est surcharge, ce qui peut cause des dommages matériels permanents. Baissez immédiatement le volume.

enceinte passive

5 Données techniques

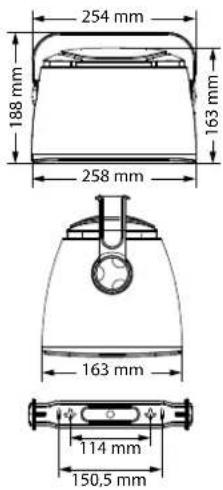

5.1 Reflect 5 (n° art. 508920, 508921)

Équipement 1 × haut-parleur hautes féquences, 1 pouce
	1 × haut-parleur de sous-graves, 5 pouces
Connexions d'entrée Connexions aux bornes à vis enchables
Plage de fréquence (+/-3 dB) 100 Hz ...	20 kHz
Charge max. 30 W (RMS)	60 W (crête)
Sensibilité (1 W/1 m) 85 dB
Impédance nominale 8 Ω
Indice de protection IP66
Dimensions (L × H × P) 258 mm × 188 mm × 163 mm

Couleur noir (n° art. 508920), blanc (n° art. 508921)

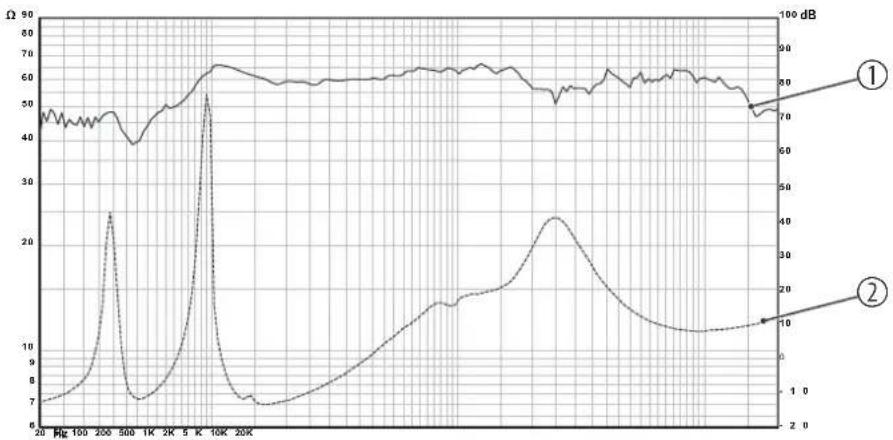

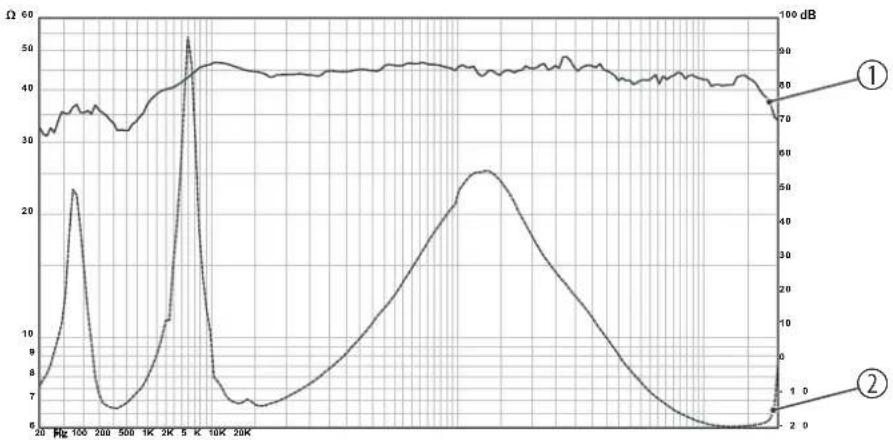

Réponse en fréquence

L'illustration ci-dessous indique la courbe du niveau de pression sonore pour 1 W/1 m (1) et impédance (2) en fonction de la fréquence de signal.

enceinte passive

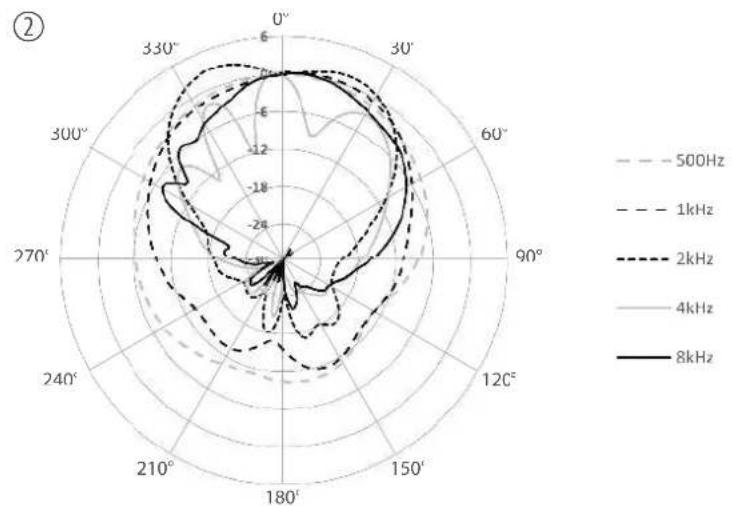

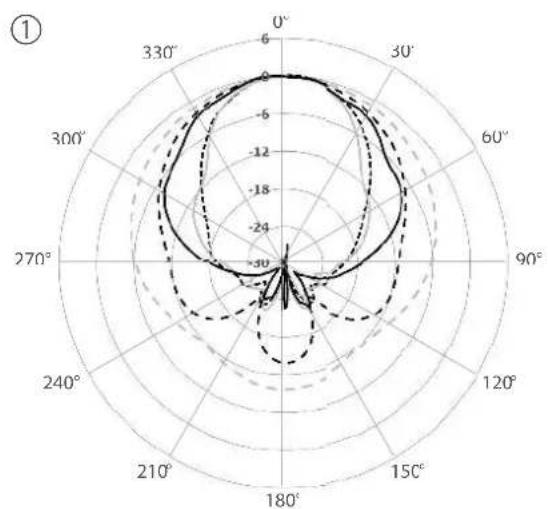

(1) vertical, (2) horizontal

Équipement 1 × haut-parleur hautees féquences, 1 pouce

1× haut-parleur de sous-graves, 6,5 pouces

Connexions d'entrée Bornes

Plage de fréquence (+/-3 dB) 90 Hz ... 20 kHz

Sensibilité (1 W/1 m) 86 dB

Impedance nominale 8Ω

Indices de protection IP66

Dimensions (L× H× P) 285mm× 200mm× 195mm

Poids 3,45 kg

Couleur noir (n° art. 508922), blanc (n° art. 508923)

enceinte passive

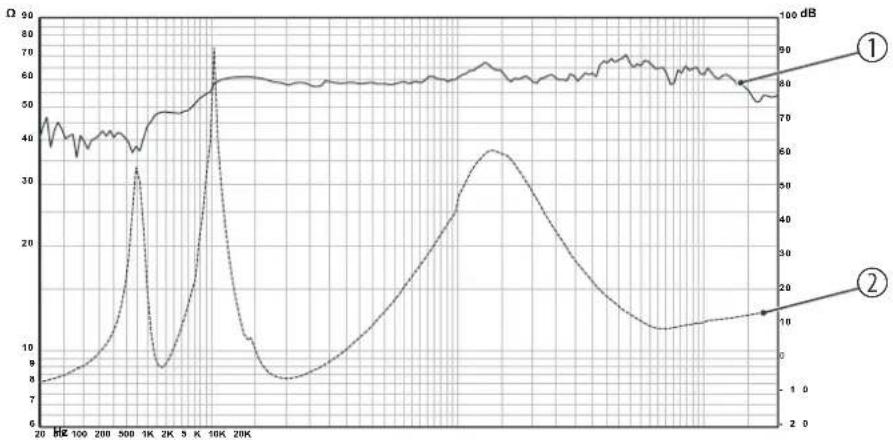

Réponse en fréquence

L'illustration ci-dessous indique la courbe du niveau de pression sonore pour 1 W/1 m (1) et impédance (2) en fonction de la fréquence de signal.

Équipement 1 × haut-parleur hautees féquences, 1,1 pouces

1× haut-parleur de sous-graves, 8 pouces

Connexions d'entrée Bornes

Plage de fréquence (+/-3 dB) 80 Hz ... 20 kHz

Sensibilité (1 W/1 m) 87 dB

Impedance nominale 8Ω

Indices de protection IP66

Dimensions (L× H× P) 381mm× 250mm× 250mm

Poids 5 kg

Couleur noir (n° art. 508924), blanc (n° art. 508925)

Réponse en fréquence

L'illustration ci-dessous indique la courbe du niveau de pression sonore pour 1 W/1 m (1) et impédance (2) en fonction de la fréquence de signal.

enceinte passive

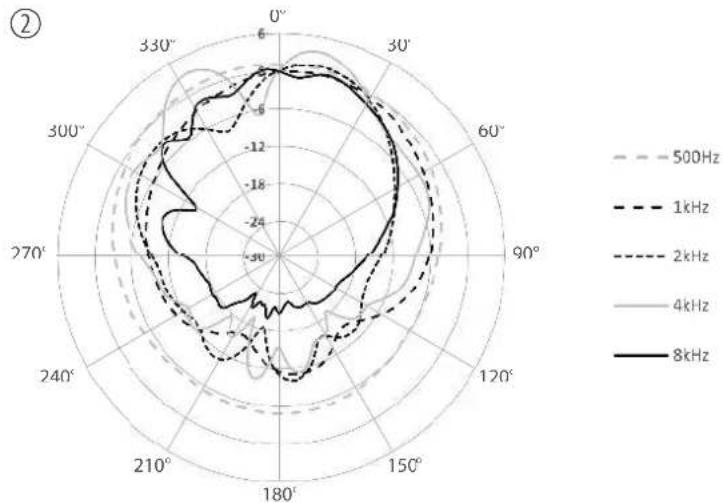

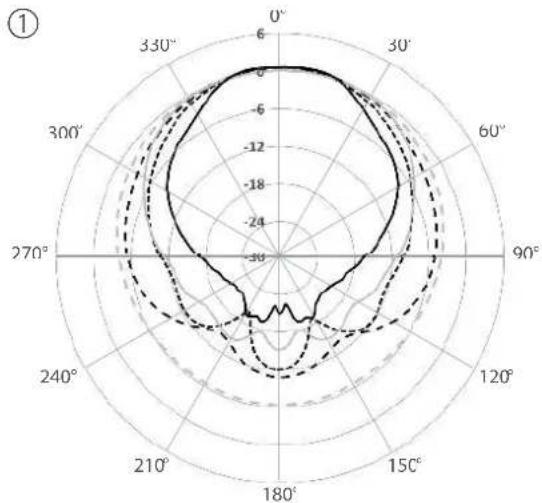

(1) vertical, (2) horizontal

Informations complémentaires

Construction Standard
Moniteur incliné Non
Résistant aux intempéries Oui
Matériau du boîtier plastique
Bride de pied Non
Connexion Borne Phoenix
Adapté pour mode suspendu Poignée pivotante
Voies 2
Transfo Oui
Boîtier/montage Boîtier
Étrier de montage Oui

enceinte passive

6 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien apparéil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la reglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
