Quad C 823 - Microphone sans fil Sirus - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails non disponibles
Utilisation	Détails non disponibles
Maintenance et réparation	Détails non disponibles
Sécurité	Détails non disponibles
Informations générales	Détails non disponibles

FOIRE AUX QUESTIONS - Quad C 823 Sirus

Que faire si le Sirus Quad C 823 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayer une autre prise si nécessaire. Si le problème persiste, vérifiez le fusible ou le disjoncteur.

Comment réinitialiser le Sirus Quad C 823 ?

Pour réinitialiser, éteignez l'appareil, débranchez-le pendant 10 secondes, puis rebranchez-le et rallumez-le.

Le Sirus Quad C 823 fait un bruit étrange, que dois-je faire ?

Assurez-vous que l'appareil est sur une surface plane et stable. Si le bruit persiste, il peut s'agir d'un problème interne. Contactez le service client.

Comment nettoyer le Sirus Quad C 823 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs ou de l'eau directement sur l'appareil.

Puis-je utiliser le Sirus Quad C 823 à l'extérieur ?

Non, le Sirus Quad C 823 est conçu pour un usage intérieur uniquement. L'utilisation à l'extérieur peut annuler la garantie.

Où puis-je trouver le manuel d'utilisation du Sirus Quad C 823 ?

Le manuel d'utilisation est disponible sur le site web du fabricant dans la section support ou téléchargement.

Comment savoir si le Sirus Quad C 823 nécessite une mise à jour ?

Vérifiez régulièrement sur le site du fabricant pour les mises à jour disponibles ou consultez le menu de l'appareil pour les notifications de mise à jour.

Que faire si le Sirus Quad C 823 ne se connecte pas au Wi-Fi ?

Vérifiez que le réseau Wi-Fi est opérationnel et que le mot de passe est correct. Redémarrez l'appareil et le routeur si nécessaire.

Quels sont les accessoires compatibles avec le Sirus Quad C 823 ?

Consultez la documentation fournie avec l'appareil ou le site web du fabricant pour une liste des accessoires compatibles.

Comment puis-je contacter le service client pour le Sirus Quad C 823 ?

Vous pouvez contacter le service client via le formulaire de contact sur le site web du fabricant, ou par téléphone aux heures d'ouverture indiquées.

MODE D'EMPLOI Quad C 823 Sirus

système sans-fil UHF

Musikhaus Thomann

Thomann GmbH

1.1 Informations complémentaires 6
1.2 Conventions typographiques.. 7
1.3 Symboles et mots-indicateurs 8

2 Consignes de sécurité 10
3 Performances 15
4 Installation et mise en service 16

4.1 Informations generales 16
4.2 Recepteur 17
4.3 Microphone portable (Quad H) 19
4.4 Emetteur bodypack (Quad B) 20
4.5 Poste de discussion de table (Quad C) 21

5 Connexions et éléments de commande 22

5.1 Recesseur 22
5.2 Microphone portable 29

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

5.3 Emetteur bodypack 31
5.4 Poste de discussion de table 35

6 Utilisation 38

6.1 Recepteur 38
6.2 Microphone portable 41
6.3 Emetteur bodypack 43
6.4 Poste de discussion de table 46

7 Données techniques 50

7.1 Recepteur 50
7.2 Microphone portable 52
7.3 Emetteur bodypack 54
7.4 Poste de discussion de table 56
7.5Vue d'ensemble de I'etendue de la livraison 57

8 Cables et connecteurs 60

9 Dépannage 63

10 Protection de I'environnement 66

système sans-fil UHF

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous nevez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette	notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous interèssent.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous ave des problèmes avec l'appareil, notre service clients sera heures de vous aider.

syte me sans-fil UHF

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italieque.

Examples: bouton [VOLUME], touche [Mono].

Instructions

Les différentes étapes d'une instruction sont numéroétées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche.

Example:

1. Allumez l'appareil.
2. Appuyez sur [AUTO].

Le fonctionnement automatique est demarré.

1. Eteignez l'appareil.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

Références croisées

Les références à d'autres endroits dans cette notice d'utilisation sont identifiées par une flèche et le numéro de page spécifique. Dans la version électronique de cette notice d'utilisation, vous pouvez cliquer sur la référence croisée pour acceder directement à l'emplacement spécifique.

Exemple : Voir « Rérérences croisées » à la page 8.

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER! Cette association du

symbole et du terme générique renvoie

aune situation dangereuse directe se traduisant par de graves lesions voire la mort si celle-ci ne peut etre evitee.

REMARQUE! Cette association

du symbole et du terme générique renvoie

a une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle ne peut ettre evitee.

Symbole d'avertissement Type de danger

Avertissement : emplacement dangereux.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

2 Consignes de sécurité

Utilisation conforme

Cet apparéil sert à la transmission sans fil des signaux sonores entre microphones ou instruments d'une part, et entre pupitres de mixage, amplificateurs ou enceintes actives d'autre part. Utilisez l' apparéil uniquement selon l'utilisation prévue, telle que déscrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages resultant d'une utilisation non conforme.

L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requis. Toutes les autres personnes sont uniquement autorises à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

syte me sans-fil UHF

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppopes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximé de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pieces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pouraient avaler les pieces et sétouffer.

Ne laissez jamais des enfants seuls utiliser des apparciels électriques.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

REMARQUE!

Conditions d'utilisation

L'appareil est concu pour une utilisation en interieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid).

Les dépôts de poussière et salissures à l'intérieur de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintainu régulierement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

syte me sans-fil UHF

REMARQUE!

Alimentation electrique externe

L'appareil est alimenté en électricité à partir d'un bloc d'alimentation externe. Avant de raccorder le bloc d'alimentation externe, contrôle si la tension indiquée sur le bloc d'alimentation correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas etre utilisé pendant une période prolongée, débranchez le bloc d'alimentation externe du réseau d'alimentation afin de réduire le risque de décharge électrique ou d'incendie.

REMARQUE!

Risque d'incendie en cas d'inversion de la polarité

Les piles et batteries insérées dans le mauvais sens peuvent détruire l'appareil ainsi que les piles et batteries en soi.

Lors de l'insertion des piles et batteries, respectez la polarité.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

REMARQUE!

Risque de dommages dus aux piles qui fuient

Les piles et batteries qui fuient peuvent durablement endommager l'appareil. Lorsque vous ne l'utilise pas durant une période prolongée, retirez les piles et batteries de l'appareil.

système sans-fil UHF

3 Performances

Le système sans-fil UHF convient particulièrement aux transmissions de son professionnelles, lors d'evénements par exemple, sur les scènes de musique rock, au théâtre et dans le domaine musical ou dans les discothèques.

Récepteur UHF de 19 pouces (Quad R 823, n° art. 502806)
- Deux antennes BNC amovibles pour une qualité de réception optiale
- Balayage automatique des fréquences
- Interface infrarouge pour la transmission des réglages du récepteur à l'émetteur
-Commandesquelch automatique
- Sorties: 4 × XLR, 1 × XLR + 1 × prise jack en 6,35 mm de la sortie de somme
- conçu pour le montage dans un rack de 19 pouces (1 UH)
- Alimentation électrique : 12 V , un bloc d'alimentation approprié est inclus

Microphone portable sur pile avec caractéristique cardioïde (Quad H 823, n° art. 502807)
Émetteur bodypack sur pile (Quad B 823, n° art. 502808)
Poste de discussion de table avec microphone col de cygne (Quad C 823, n° art. 502809)

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

4 Installation et mise en service

4.1 Informations generales

Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualité qui doivent etre les plus courts possibles. Posez les cables afin que personne ne marche dessus ni ne trèbuche.

syte me sans-fil UHF

Remarques relatives à la transmission radio

Cet apparéil utilise des fréquences qui ne sont pas harmonisées au sein de l'Union française (UE) et son utilisation n'est donc autorisée que dans certains pays membres de l'Union française. Dans tous les pay européens, les fréquences pour la transmission des signaux sont strictement réglementées. Vérifiez avant sa mise en service si de telles fréquences sont autorisées dans le pays respectif et si l'exploitation doit être notification à l'autorité compétente.
Voutrouvrez de plus amples informations sous http://www.thomann.de.
Veillez en fonctionnement à ce que l'émetteur et le récepteur ne soient pas régés sur le même canal.
Ne réglez jamais plusieurs émetteurs sur le même canal.
Veilz a ce qu'il n'y ait pas d'objets metalliques entre I'emetreur et le recepteur.
Évitez les interférences produit par d'autres systèmes radio et InEar.

4.2 Récepteur

Montage sur rack

Cet apparéil est donc pour être monté dans un chassin (rack) 19 pouces, il occupe une unité de hauteur (UH).

Quad R 823 Quad H 823 Quad B 823 Quad C 823

Raccordement de l'alimentation électrique

REMARQUE!

Alimentation electrique externe

L'appareil est alimenté en électricité à partir d'un bloc d'alimentation externe. Avant de raccorder le bloc d'alimentation externe, contrôle si la tension indiquée sur le bloc d'alimentation correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas etre utilisependant une période prolongee, debranchez le bloc d'alimentation externe du reseau d'alimentation afin de reduire le risque de decharge electrique ou d'incendie.

Connectez d'abord le bloc d'alimentation au récepteur, puis branchez le bloc d'alimentation dans la prise.

syte me sans-fil UHF

Mise en place des antennes

Mettez en place les antennes fournies à l'arrière de l'émetteur. Elle pivotent et basculent pour améliorer la qualité de la transmission et s'adapter aux conditions locales.

Si la place avait etre insuffisante pour un montage direct des antennes sur I'appareil, par exemple, a cause de la place exigue dans le rack, vous pouze utiliser le cable coaxial disponible en option pour monter les antennes en les séparant de I'appareil.

Raccordement et mise en service de la liaison audio

Connectez la sortie audio du récepteur au pupitre de mixage ou à votre amplificateur. Assurez-vous de n'utiliser pour le canal de somme qu'une des deux sorties du récepteur (XLR ou jack), car des interférences pourrait apparaître dans le cas contraire.

Mise en place des piles

Ouvrez en dévissant la partie inférieure du boitier du microphone à main. Placez les piles à l'intérieur. Veiliez à la bonne position des pôles. Un symbole dans le couvercle du compartment indique l'arrangement correct des piles. Refermez le compartment à pile, revissez la partie inférieure du boitier fermement et mettez l'émetteur en marche.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

4.4 Émetteur bodypack (Quad B)

Mise en place des piles

Appuyez sur le bouton sur le dos de l'émetteur bodypack et retirez le couvercle de compartment à piles vers le bas. Placez les piles à l'intérieur. Veillez à la bonne position des pôles. Refermez le compartment à pile et mettez l'émetteur en marche.

Raccorder le microphone ou l'instrument

Vérifiez que l'émetteur est en arrêt.
Connectez le cable du microphone ou de l'instrument à l'entrée de l'émetteur (mini-fiche XLR).
- Mettez l'émetteur en marche et testez la transmission avec le microphone ou l'instrument. Si nécessaire, adaptez l'amplification de l'émetteur et le niveau sur votre pupitre de mixage ou votre amplificateur.

système sans-fil UHF

4.5 Poste de discussion de table (Quad C)

Mise en place des piles

Ouvrez le couvercle du compartment à piles sur la face inférieure du poste de discussion de table, puis mettez les piles en place. Veillez à la bonne position des pôles. Refermez le comptrement à piles et mettez l'émetteur en marche.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

5 Connexions et éléments de commande

5.1 Récepteur

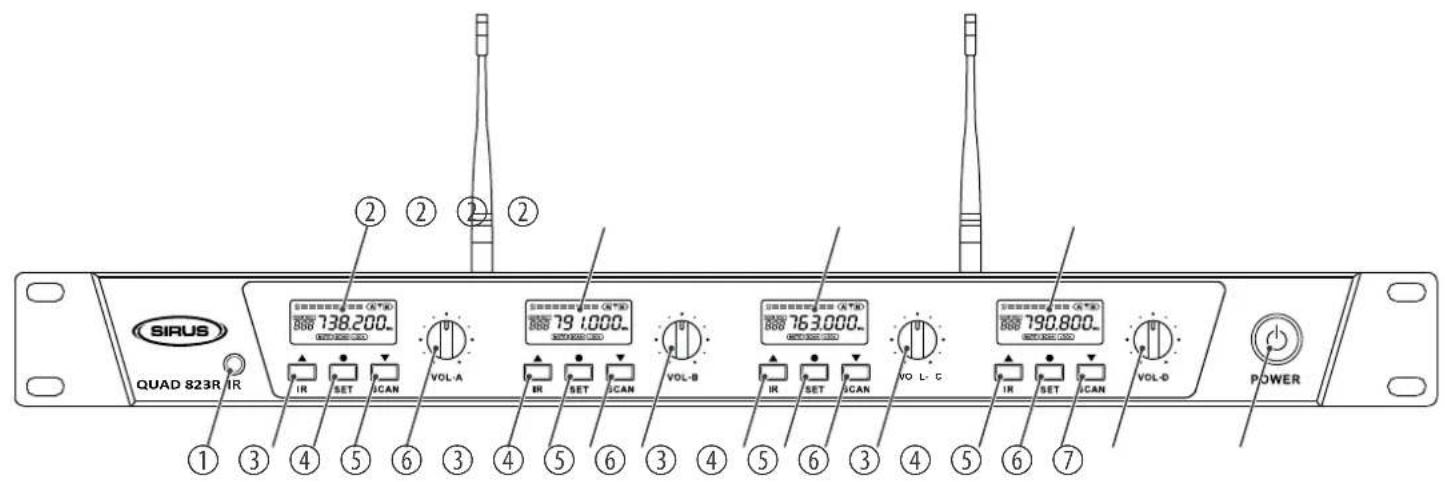

Face avant

th·mann MUSIC IS OUR PASSION

syte sans-fil UHF

1 Senseur infrarouge
2 Écran
3 / [IR]

Démarre la synchronisation des réglages avec l'émetteur.
Incremente la valeur affichée d'une unité.

4 / [SET]

Ouvre le menu

5 /[SCAN]

Démarre la recherche automatique d'un canal libre et la synchronisation automatique avec l'émetteur.
Déprémente la valeur affichée d'une unité.

6 Bouton rotatif de réglage du volume

7 [POWER]

Appuyez sur l'interrupteur pendant quelques secondes pour allumer ou eteindre I'appareil.

Tous les réglages entreprisesAAPARAVANT sont enregistrés,meme si l'appareil est coupé et débranché du reseau élec trique.

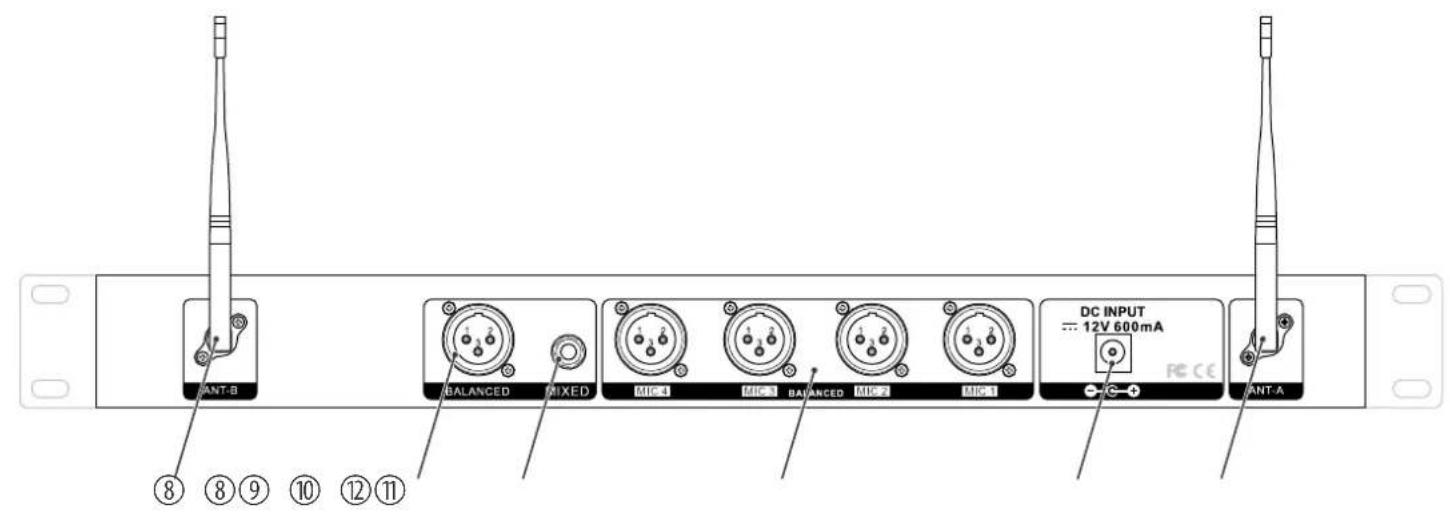

Face arrière

système sans-fil UHF

8 [ANT-B]/[ANT-A]

Antenne UHF

9 [BALANCED]

Fiche XLR comme sortie de signal somme symétrique pour une liaison directe avec un p提供优质 de mixage, un amplificateur ou un appeareil enregistrur.

10 [MIXED]

Prise jack en 6,35 mm comme sortie de signal somme asymétrique pour une liaison directe avec un pujitre de mixage, un amplificateur ou un apparéil enregistrreur

11 [AUDIO OUTPUT MIC 1] ... [AUDIO OUTPUT MIC 4]

Fiche XLR comme sortie de signal audio symétrique pour une liaison directe avec un pupitre de mixage, un amplificateur ou un apparéil enregistrur.

12 [DC INPUT]

Prise de raccordement du bloc d'alimentation fourni

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann

système sans-fil UHF

13《RF》

Indique le niveau du signal radio reçu

AF

Indique le niveau du signal audio

14 «A/B»

Signale laquelle des deux antennes est utilisé actuellement pour la transmission du signal.

15 Affichage de la fréquence associée au canal sélectionné

16 « LOCK »

Indique que l'appareil est verrouillé pour éviter des modifications involontaires.

17 « SCAN »

Indique que la recherche automatique d'un canal libre et la synchronisation automatique avec l'émetteur sont en cours

18 « MUTE »

Indique que le recepteur ne recoit aucun signal, p.ex. parce que l'émetteur est en arrêt, la connexion est interrompu ou le canal change actuellement.

19《CH》

Affiche le canal régle

20 Grille protégeant contre les déteriorations et réduisant les bruits dus au vent et à la respiration.
21 Écran. Affiche la fréquence et l'état de charge de la batterie du microphone. Si l'écran commence à clignoter, remplacez les batteries du microphone.
22 Senseur infrarouge
23 Interrupteur principal
Maintenez le bouton enforcé pendant plusieurs secondes pour allumer le microphone.
Maintenez le bouton enforcé encore une fois pendant plusieurs secondes pour eteindre le microphone.
24 Partie inférieure du boitier. Devissez pour ouvrir.
25 Interrupteur pour selectionner le signal radio Faites glisser l'interrupteur sur H (haute puissance) pour utiliser le microphone d'une grande distance. Faites glisser l'interrupteur sur L (basse puissance) pour utiliser le microphone d'une courte distance.
26 Compartiment à piles pour deux piles mignon (AA, LR06), 1,5 V ou des accumulateurs correspondants

syte sans-fil UHF

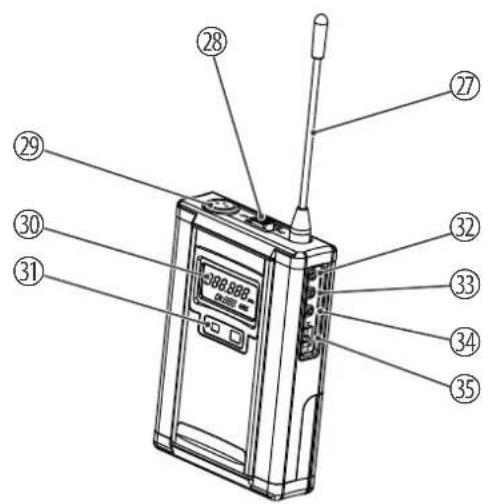

5.3 Emetteur bodypack

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

27 Antenne
28 [ON]/[OFF]

Interrupteur principal. Met l'appareil sous et hors tension.

29 Mini-fiche XLR pour le raccordement à un microphone ou un instrument
30 Écran
31 Senseur infrarouge
32

Ouvre le menu

33

Augmente la fréquence indiquée

34

Réduit la fréquence indiquée

système sans-fil UHF

35 Interrupteur pour selectionner le signal radio
Faites glisser l'interrupteur sur « H » (haute puissance) pour utiliser le microphone d'une grande distance. Faites glisser l'interrupteur sur « L » (basse puissance) pour utiliser le microphone d'une courte distance.

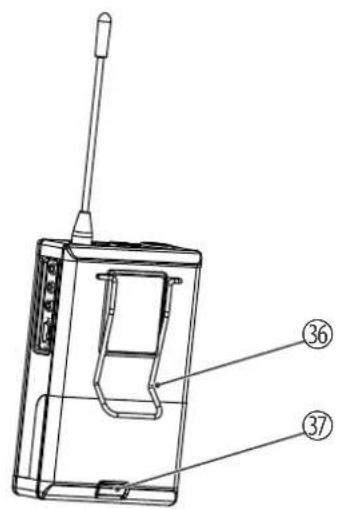

36 Étrier
37 Compartment pour deux piles mignon (AA, LR06), 1,5 V ou des accumulateurs correspondants.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

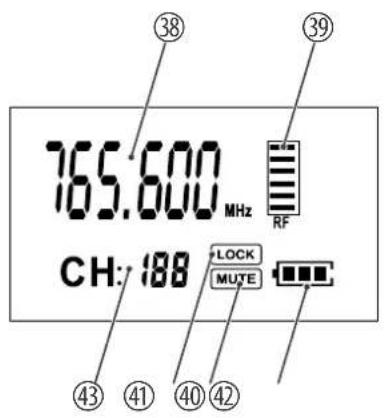

Écran

38 Affichage de la fréquence associée au canal sélectionné
39 R F

Indique le niveau du signal radio transmis.

40 Affichage de l'etat des piles. Remplacez les piles des que vous ne voyez plus qu'une barre clignotante affichée. Si la tension des piles baisse encore plus, l'émetteur sera étéint automatiquement.
41 « MUTE »

Indique que l'émetteur est mis en sourdine. C'est le cas lorsque l'émetteur et le récepteur fonctionnent sur différentes fréquences, lorsque le récepteur ne recoit aucun signal utile ou lorsque vous avez mis l'émetteur en sourdine.

42 « LOCK »
Indique que l'appareil est verrouillé pour éviter des modifications involontaires.
43 Affiche le canal régle

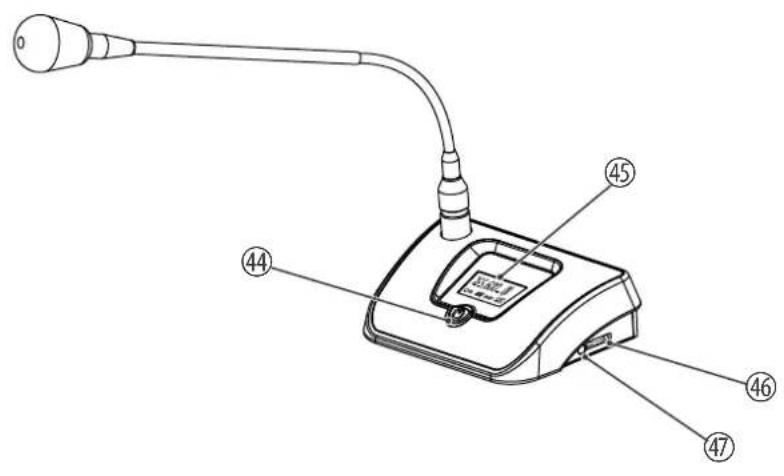

5.4 Poste de discussion de table

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

44 Interrupteur principal

Maintenez l'interrupteur principal enforcé pendant plusieurs secondes pour allumer le poste de discussion de table. Maintenez l'interrupteur principal enforcé encore une fois pendant plusieurs secondes pour eteindre le poste de discussion de table.

Appuyez brievement sur l'interrupteur principal pourmettre le poste de discussion de table en sourdine.

Remplacez les piles des que la LED de l'interrupteur principal change de vert à rouge. Si la tension des piles baisse encore plus, l'écran affichera « bAtOFF » et l'émetteur sera étéint automatiquement.

45 Écran (voir « Écran » à la page 34)
46 Bouton rotatif de réglage du volume
47 Senseur infrarouge

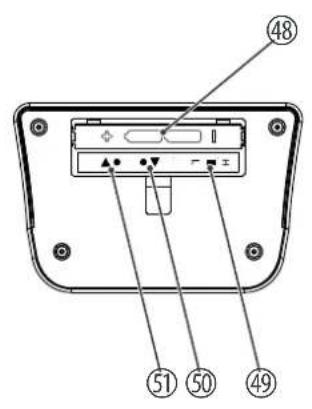

48 Compartment pour deux piles mignon (AA, LR06), 1,5 V ou des accumulateurs correspondants.
49 Interrupteur pour selectionner le signal radio

Faites glisser l'interrupteur sur « H » (haute puissance) pour utiliser l'émetteur d'une grande distance. Faites glisser l'interrupteur sur « L » (basse puissance) pour utiliser l'émetteur d'une courte distance.

50

Réduit la fréquence indiquée

51

Augmente la fréquence indiquée

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann

Mettre le récepteur sous tension

Mettez l'appareil sous tension avec l'interrupteur principal.

L'écran est activé. L'appareil est prét à fonctionner. Vous pouvez effectuer les réglages souhaités.

Sélection d'une fréquence

1. Appuyez sur [SET].
   L'affichage de fréquence clignote.
2. Utilisez pour régler la fréquence.
3. Appuyez sur [SET] pour confirmer la seLECTION.
   L'écran affiche la fréquence régée. Les réglages sont terminés.

syte me sans-fil UHF

Synchronisation de l'émetteur avec le récepteur

1. Ouvrez l'émetteur pour dégager le capteur infrarouge.
2. Appuyez sur [IR]

L'écran affiche « --- » et la synchronisation démarre.

1. Approchez le capteur infrarouge de l'émetteur du capteur infrarouge du récepteur.
   Les réglages du récepteur sont transmis à l'émetteur.
2. Une fois la synchronisation reussie, l'écran affiche « P---- »

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

Recherche automatique d'un canal libre et synchronisation automatique

1. Appuyez sur SCAN].
   L'écran affiche « SCAN » et clignote.
2. Approchez le capteur infrarouge de l'émetteur correspondant du capteur infrarouge du récepteur.
   La synchronisation automatique s'effectue.
3. Le système returne automatiquement à l'etat initial lorsqu'il ne trouve aucune fréquence libre ou aucun canal libre en cinq secondes.

syte me sans-fil UHF

Verrouillage et déverrouillage des touches

1. Appuyez sur / [IR] jusqu'à ce que l'écran affiche « LOCK »
   Toutes les touches sauf l'interrupteur principal sont verrouillées.
2. Pour déverrouiller les touches, appuyez sur / [IR] jusqu'à ce que « LOCK » disparaisse.
   Les touches ont à nouveau leur fonction originale.

Allumer et eteindre le microphone

1. Maintenez l'interrupteur principal enforcé pendant plusieurs secondes pour allumer le microphone.
2. Maintenez l'interrupteur principal enforcé encore une fois pendant plusieurs secondes pour éteindre le microphone.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

Synchroniser le microphone avec le récepteur

1. Préparez le récepteur pour la synchronisation (voir « Synchronisation de l'émetteur avec le récepteur » à la page 39).
2. Approchez le capteur infrarouge du microphone du capteur infrarouge du récepteur.

Les réglages du récepteur sont transmis au microphone et affichés à l'écran.

Régler le signal radio

Le bouton de l'utilisation de l'appareil est accessible des que vous dévissez la partie inférieure du boitier.

1. Faites glisser l'interrupteur sur « H » (haute puissance) pour utiliser le microphone d'une grande distance. Ce mode raccourcit l'autonomie du microphone.
2. Faites glisser l'interrupteur sur « L » (basse puissance) pour utiliser le microphone d'une courte distance.
3. Maintenez l'interrupteur principal enforcé pendant plusieurs secondes pour allumer le microphone et pour synchroniser le microphone avec le récepteur.

syte me sans-fil UHF

6.3 Émetteur bodypack

Allumer et eteindre I'emetreur bodypack

1. Faites glisser l'interrupteur principal sur [ON] pour allumer l'émetteur bodypack.
2. Faites glisser l'interrupteur principal sur [OFF] pour eteindre I'emetreur bodypack.

Synchroniser l'émetteur body-pack avec le récepteur

1. Préparez le récepteur pour la synchronisation (voir « Synchronisation de l'émetteur avec le récepteur » à la page 39).
2. Approche le capteur infrarouge en dessous de l'écran du capteur infrarouge du récep-teur.

Les réglages du récepteur sont transmis à l'émetteur bodypack et affichés à l'écran.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

Réglage manuel de la fréquence

Si vous ne poulez pas synchroniser l'émetteur bodypack avec le récepteur par le biais du capteur infrarouge, vous pouvez également régler la fréquence d'émission à la main.

1. Appuyez sur
   L'affichage de fréquence clignote.
2. Utilizez pour régler la fréquence.
3. Appuyez sur pour confirmer la selection.
   L'écran affiche la fréquence régée. Les réglages sont terminés.

Régler le signal radio

1. Faites glisser l'interrupteur sur « H » (haute puissance) pour utiliser l'émetteur bodypack d'une grande distance. Ce mode raccourcit l'autonomie du microphone.
2. Faites glisser l'interrupteur sur « L » (basse puissance) pour utiliser l'émetteur bodypack d'une courte distance.
3. Faites glisser l'interrupteur principal sur [ON] pour allumer l'émetteur bodypack et pour synchroniser l'émetteur bodypack avec le récepteur.

syte sans-fil UHF

Verrouillage et déverrouillage des touches

1. Éteignez l'émetteur bodypack.
2. Maintenez enfoncé et faites glisser l'interrupteur principal sur [ON] pour allumer l'émetteur bodypack.
   L'écran affiche « LOCK ». Toutes les touches sauf l'interrupteur principal sont verrouillées.
3. Pour déverrouiller les touches, éteignez l'émetteur bodypack.
   Maintenez enforcé et faites glisser l'interrupteur principal sur [ON] pour allumer l'émetteur bodypack.
   « LOCK » n'est plus visible à l'écran. Les touches ont à nouveau leur fonction originaire.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

6.4 Poste de discussion de table

Allumer et étéindre le poste de discussion de table

1. Maintenez l'interrupteur principal enforcé pendant plusieurs secondes pour allumer le poste de discussion de table.
2. Maintenez l'interrupteur principal enforcé encore une fois pendant plusieurs secondes pour éteindre le poste de discussion de table.
3. Appuyez brièvement sur l'interrupteur principal pourmettre le poste de discussion de table en sourdine.

syte sans-fil UHF

Synchroniser le poste de discussion de table avec le récepteur

1. Préparez le récepteur pour la synchronisation (voir « Synchronisation de l'émetteur avec le récepteur » à la page 39).
2. Approchez le capteur infrarouge de le poste de discussion de table correspondant du capteur infrarouge du récepteur.

Les réglages du récepteur sont transmis au poste de discussion de table et affichés à l'écran.

Réglage manuel de la fréquence

Si vous ne pouvez pas synchroniser le poste de discussion de table avec le recepteur par le biais du capteur infrarouge, vous pouvez également régler la fréquence d'émission à la main.

Les boutons d'utilisation de l'appareil sont accessibles des que vous ouvrez le compartment et piles sur la face inférieure du poste de discussion de table.

Utilisez omregler la fréquence.

L'écran affiche la fréquence régée. Les réglages sont terminés.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

Régler le signal radio

Le bouton d'utilisation de l'appareil est accessible des que vous ouvrez le compartment à piles sur la face inférieure du poste de discussion de table.

1. Faites glisser l'interrupteur sur « H » (haute puissance) pour utiliser l'émetteur d'une grande distance. Ce mode raccourcit l'autonomie du microphone.
2. Faites glisser l'interrupteur sur « L » (basse puissance) pour utiliser l'émetteur d'une courte distance.
3. Maintenez l'interrupteur principal enforcé pendant plusieurs secondes pour allumer le poste de discussion de table et pour synchroniser le poste avec le récepteur.

syte me sans-fil UHF

Verrouillage et déverrouillage des touches

1. Éteignez le poste de discussion de table.
2. Maintenez foncé et allumez le poste de discussion de table.

L'écran affiche « LOCK ». Toutes les touches sauf l'interrupteur principal sont verrouillées.

1. Pour déverrouiller les touches, éteignez le poste de discussion de table.

Maintenez Foncé et allumez le poste de discussion de table.

« LOCK » n'est plus visible à l'écran. Les touches ont à nouveau leur fonction originaire.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

7 Données techniques

7.1 Récepteur

Connexions d'entrée Alimentation électricque Prise de raccordement du bloc d'alimentation à encher
Connexions de sortie Sortie de signal somme symétrique pour une liaison directe avec un pufitre de mixage, un amplificateur ou un apparil enregistrreur	1 x fiche XLR, symétrique
	Sortie de signal audio symétrique pour une liaison directe avec un pufitre de mixage, un amplificateur ou un apparil enregistrreur	4 x fiche XLR, symétrique
	Sortie de signal somme asymétrique pour une liaison directe avec un pufitre de mixage, un amplificateur ou un apparil enregistrreur	1 x prise jack en 6,35 mm, asymétrique

syte me sans-fil UHF

Bande de fréquences 823 MHz...865 MHz
Sensibilité -95 dBm
Plage de fréquences	40 Hz...18 kHz
Distorsion harmonique (THD) < 0,5 % @1 kHz
Rapport signal/bruit > 110 dB
Alimentation électrique	Bloc d'alimentation externe, 100 - 240 V ~50/60 Hz
Tension de service	12 V = 600 mA, polarité positive à l'intérieur
Dimensions (L × H × P), sans ANTENNE 412 mm × 44 mm × 215 mm
Poids 1,95 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 50%, sans condensation

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

Bande de fréquences 823 MHz...865 MHz
Type de modulation modulation de fréquence (FM)
Puisance d'émission maximale 30 mW (commutable)
Plage de fréquences	40 Hz...18 kHz
Distorsion harmonique < 0,5 % @1 kHz
Rapport signal/bruit > 102 dB (A)
Pile/batterie Type de batterie 2 piles mignon (AA, LR06, 1,5 V) ou accu-	mulateurs correspondants
Durée de fonctionnement 8 h ou 15 h (en fonction de la puissance d'émission)
Dimensions(L × D) 245 mm × 51 mm
Poids 350 g

syte me sans-fil UHF

Conditions d'environnement Plage de températe 0^ 40^

Humidité relative 50%, sans condensation

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

7.3 Emetteur bodypack

Bande de fréquences 823 MHz...865 MHz
Type de modulation modulation de fréquence (FM)
Puisance d'émission maximale 30 mW (commutable)
Plage de fréquences	40 Hz...18 kHz
Distorsion harmonique < 0,5 % @1 kHz
Rapport signal/bruit > 102 dB (A)
Pile/batterie Type de batterie 2 piles mignon (AA, LR06, 1,5 V) ou accu-	mulateurs correspondants
Durée de fonctionnement 8 h ou 15 h (en fonction de la puissance d'émission)
Dimensions (L × H × P), sans ANTENNE 62 mm × 95 mm × 34 mm
Poids 100 g

syte me sans-fil UHF

Conditions d'environnement Plage de températe 0^ 40^

Humidité relative 50%, sans condensation

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

7.4 Poste de discussion de table

Bande de fréquences 823 MHz...865 MHz
Type de modulation modulation de fréquence (FM)
Puisance d'émission maximale 30 mW (commutable)
Plage de fréquences	40 Hz...18 kHz
Distorsion harmonique < 0,5 %
Rapport signal/bruit > 102 dB (A)
Pile/batterie Type de batterie 2 piles mignon (AA, LR06, 1,5 V) ou accu-	mulateurs correspondants
Durée de fonctionnement 8 h ou 15 h (en fonction de la puissance d'émission)
Dimensions (L × H × P), sans microphone 175 mm × 115 mm × 50 mm
Poids 650 g

syte me sans-fil UHF

Conditions d'environnement Plage de températe 0^ 40^

Humidité relative 50%, sans condensation

7.5 Vue d'ensemble de l'endetude de la livraison

N^ art. Système Étendue de la livraison

504466 Sirius Quad R + 4H 823 Bundle 1 × récepteur, 4 × microphone portable

504471 Sirius Quad R + 4B 823 Bundle 1 × récepteur, 4 × émetteur bodypack

504473 Sirius Quad R + 2H + 2B 823 Bundle 1 × récepteur, 1 × microphone portable, 1 × émetteur bodypack

504475 Sirius Quad R + 4C 823 Bundle 1 × récepteur, 4 × émetteur bodypack

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

Informations complémentaires

Technologie de transmission Analogique
Canaux 4
Bande de fréquences UHF
Diversity Oui
Recherche de fréquence Oui
Antennes amovibles Oui
Type de récepteur Stationnaire
Type de capsule Dynamique
Capsule d'échange Non
Système de charge Non
Batterie intégrée Non

système sans-fil UHF

Convertisseur d'antennes Non

Répartiteur Non

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann

8 Cables et connecteurs

Preambule

Ce chapitre vous aide àCHOISIR les bons cables et connecteurs et a raccorder votre précieux equipement de sorte qu'une experience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préféable d'être prudent, particulièrement dans le domaine des sons et lumières. Meme si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisé sur tout dans le domaine semi-professionnel et hi-fi. Les cables d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blinding, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences electromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

syte me sans-fil UHF

C'est pourquoit on préfére la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résultat le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, asymétrique)

1 Signal
2 Terre

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

Fiche XLR (symétrique)

1 Masse, blindage
2 Signal (en phase, +)
3 Signal (en opposition de phase, -)
4 Blindage au boitier de la fiche (option)

Mini XLR

1 Masse
2 Signal positif (+) , point chaud
3 Signal négatif (-)

th-mann

Nous mentionnons ci-après quelques problèmes susceptibles de se produit en fonctionnement. Vous trouverez sous ce pointquelques propositions de dépannage simple :

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

Symptôme Remède

Pas de son 1. Vérifiez l'alimentation en tension de l'émetteur et du récepteur.

2. Assurez-vous que l'émetteur et le récepteur fonctionnent sur la même gamme de fréquence. La gamme de fréquences est indiquée sur les apparciels.

3. Émetteur et récepteur, sont-ils tous deux régles sur le même canal?

4. Testez la liaison entre le récepteur et l'appareil audio raccordé (amplificateur, pupitre de mixage). L'appareil audio raccordé est-il mis en marche et le niveau de signal à la sortie du récepteur est-il adapté à l'entrée de l'appareil audio?

5. Faites un essai pour voir si la transmission du son fonctionne lorsque vous vous rapprochez du récepteur avec l'émetteur.

6. Vérifiez si des pieces métalliques à proximité de l'émetteur ou du récepteur empêchent la transmission.

La transmission est perturbée 1. Modifie l'orientation des antennes.

système sans-fil UHF

Symptôme Remède
	2. Si vous utilisez plus d'un système sans fil à la fois, contrôle les fréquences et les canaux utilisés.
	3. Les interférences peuvent aussi être produit par d'autres systèmes radio et intra-auriculaires.

Si vous ne réussisse pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouvrez les coordonnées de contact sur le site www.thomann.de.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

10 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des embal-lages.

Ne jetez pas tout simplement ces matérieliaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage des batteries

Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.

syte me sans-fil UHF

Recyclage de votre ancien appar-. reil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agreee ou les services de recyclage communaux. Respectez la reglementation en vigueur dans notre pays. En cas de doute, contactez le service de recyclage de votre commune.

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

Remarques

système sans-fil UHF

Remarques

Quad R 823 Quad H 823 Quad B 823 Quad C 823

th·mann MUSIC IS OUR PASSION

Remarques

système sans-fil UHF
