DX2051 - Afficheur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Afficheur numérique multifonction pour signaux analogiques
Marque	IFM
Modèle	DX2051
Dimensions (L x H x P)	96 x 48 x 116 mm
Découpe de montage (L x H)	91 x 43 mm
Poids	Environ 200 g
Alimentation	18 … 30 VDC, consommation typ. 100 mA (non raccordée)
Affichage	LCD rétroéclairé, 7 segments, 8 décades, hauteur des chiffres 13 mm, couleur rouge/vert/jaune sélectionnable
Entrées analogiques	2 entrées 16 bits, configurables tension (-10…10 V) ou courant (0…20 mA / 4…20 mA)
Fonctions principales	Modes simple, double, addition, soustraction, multiplication, division ; totalisateur par entrée ; linéarisation avec 24 points ; écran tactile pour paramétrage
Sortie analogique	Non disponible sur ce modèle (disponible sur DX2043/DX2053)
Sorties de contrôle	Non disponible sur ce modèle (disponible sur DX20x2/DX20x3/DX20x5)
Interface IO-Link	Non disponible sur ce modèle (disponible sur DX2045/DX2055)
Protection	IP65 face avant, IP20 face arrière
Température de fonctionnement	-20 °C à +60 °C
Entretien	Nettoyage avec un chiffon doux non traité chimiquement ; aucun entretien régulier nécessaire
Sécurité	Respecter les consignes de sécurité : débrancher l'appareil avant toute intervention, montage par personnel qualifié, ne pas ouvrir ni réparer soi-même
Réparabilité	Réparation uniquement par le fabricant
Matériau du boîtier	ABS, UL 94 V-0
Montage	Encastré dans tableau de commande

FOIRE AUX QUESTIONS - DX2051 IFM

Quelle est l'alimentation électrique requise pour l'IFM DX2051 ?

L'appareil nécessite une alimentation en courant continu de 18 à 30 VDC. La consommation typique est d'environ 100 mA (hors charge sur la sortie auxiliaire).

Comment raccorder un capteur analogique à l'appareil ?

Utilisez les bornes 6 (entrée 1) et 7 (entrée 2) pour les signaux. La configuration (tension ou courant) se règle dans le menu IN 1/IN 2 Properties. Le potentiel de référence (AGND) est sur la borne 5. Pour un capteur de tension, connectez le signal à la borne correspondante et le commun au AGND. Pour un capteur de courant, utilisez les mêmes bornes, l'appareil détecte automatiquement via la résistance interne de 120 ohms.

Comment effectuer la mise à l'échelle de l'affichage ?

Dans le menu IN 1 Properties (ou IN 2), réglez les paramètres START VALUE (valeur affichée pour 0 V/0 mA/4 mA) et END VALUE (valeur pour 10 V/20 mA). Les signaux entre ces deux points sont affichés proportionnellement. Utilisez aussi DECIMAL POINT et SCALE UNITS pour personnaliser l'affichage.

Comment activer la fonction de totalisation ?

Dans le menu IN 1 Properties ou IN 2 Properties, réglez TOTALIZATION sur YES. Ensuite, dans le sous-menu IN 1/IN 2 Totalization, vous pouvez définir la TIME BASE (seconde, minute, heure ou commande) et le DIVIDER. La valeur totalisée s'affiche sous INPUT 1 TOTAL ou INPUT 2 TOTAL.

Que faire si l'affichage indique 'ERROR: MAXIMUM DISPLAY VALUE' ?

Ce message apparaît lorsque la valeur affichée dépasse [phone]. Réduisez l'échelle de mesure (START/END VALUE) ou vérifiez que le signal d'entrée n'est pas trop élevé. Le message disparaît automatiquement dès que la valeur revient dans la plage autorisée.

Comment verrouiller l'écran tactile pour éviter des modifications accidentelles ?

Utilisez le paramètre PIN PARAMETER dans le GENERAL MENU. Réglez un code à 4 chiffres (code d'urgence : 6079). Une fois défini, l'accès aux paramètres nécessitera la saisie de ce code. Vous pouvez aussi utiliser une entrée de contrôle avec la fonction KEY LOCK si configurée.

Comment nettoyer la face avant de l'appareil ?

Utilisez un chiffon doux non traité chimiquement pour enlever les salissures. Évitez les solvants ou produits abrasifs qui pourraient endommager le boîtier ou l'écran tactile.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont sélectionnés dans le GENERAL MENU via le paramètre OPERATIONAL MODE : SINGLE (une entrée), DUAL (deux entrées indépendantes), IN 1 + IN 2 (addition), IN 1 - IN 2 (soustraction), IN 1 x IN 2 (multiplication) et IN 1 / IN 2 (division).

L'appareil peut-il être utilisé avec une alimentation alternative ?

Le modèle DX2051 est alimenté uniquement en courant continu (18…30 VDC). Les modèles de la série DX204x acceptent une alimentation alternative 115…230 VAC. Vérifiez le numéro de modèle exact sur l'étiquette.

Comment réinitialiser l'appareil aux valeurs d'usine ?

Dans le GENERAL MENU, réglez FACTORY SETTINGS sur YES. Cela charge les valeurs par défaut (surlignées en gris dans la notice). Attention : cette action efface tous les réglages personnalisés.

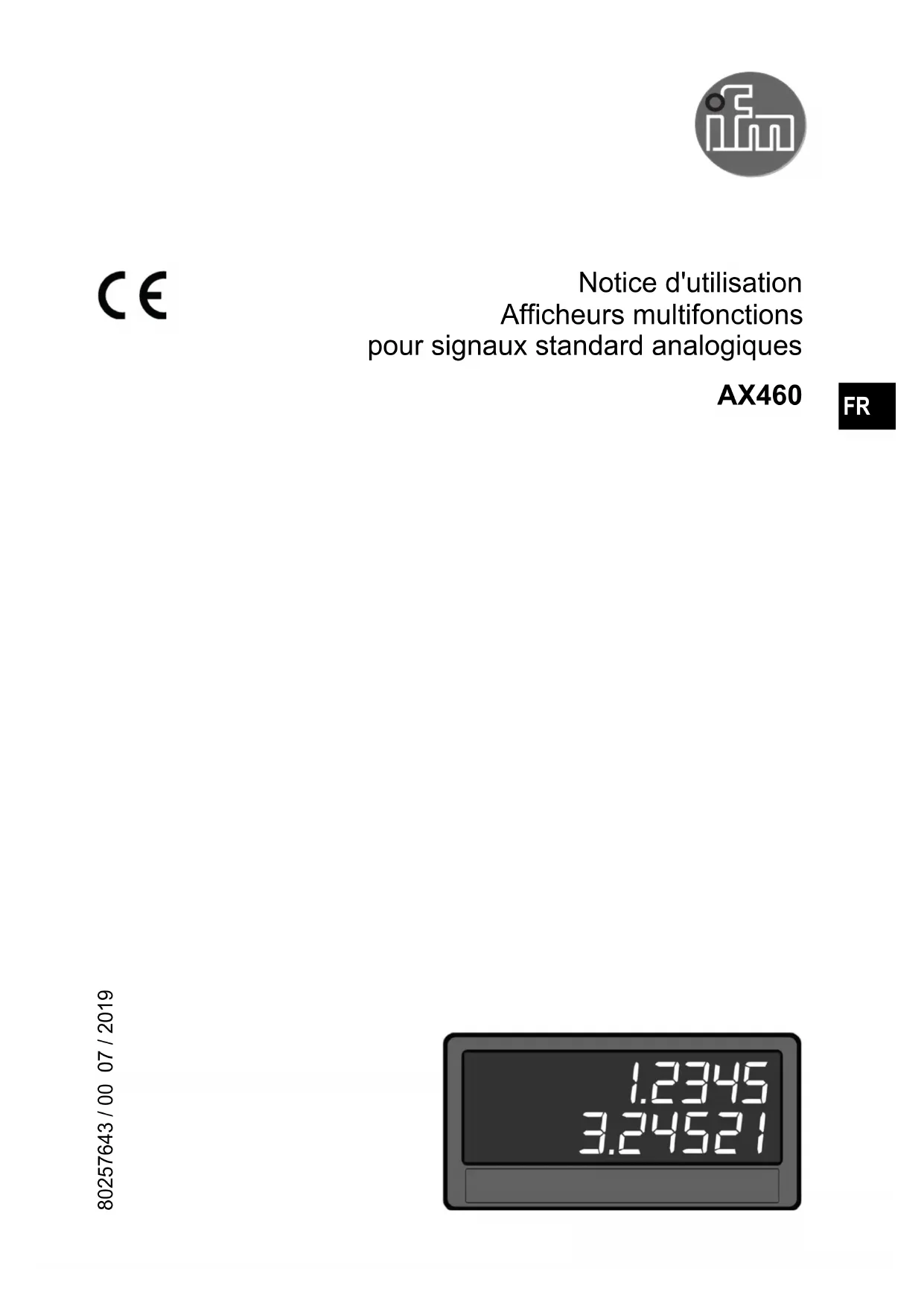

MODE D'EMPLOI DX2051 IFM

Notice d'utilisation

Afficheurs multifonctions

pour signaux standard analogiques

AX460

FR

1.2345 3.24521

Contenu

1 Remarque préliminaire .... 4

1.1 Symboles utilisés et avertissements 4

2 Consignes de sécurité .... 5

3 Fonctionnement et caractéristiques 5

3.1 Fonctionnalités du produit : 6

4 Installation....6

5 Généralité....7

5.1 Mode de fonctionnement 7

6 Dimensions et montage 8

7 Raccordement électrique 9

7.1 Alimentation en tension DC 9

7.2 Sortie tension auxiliaire 10

7.3 Entrées analogiques.... 10

7.4 Entrées de contrôle 10

7.5 Sortie de référence....11

7.6 Sortie analogique (DX2043, DX2053) 12

7.7 Sorties de contrôle (DX20x2, DX20x3 DX20x5). 12

7.8 Alimentation en tension AC (DX204x) 13

8 Fonctionnement / écran tactile 15

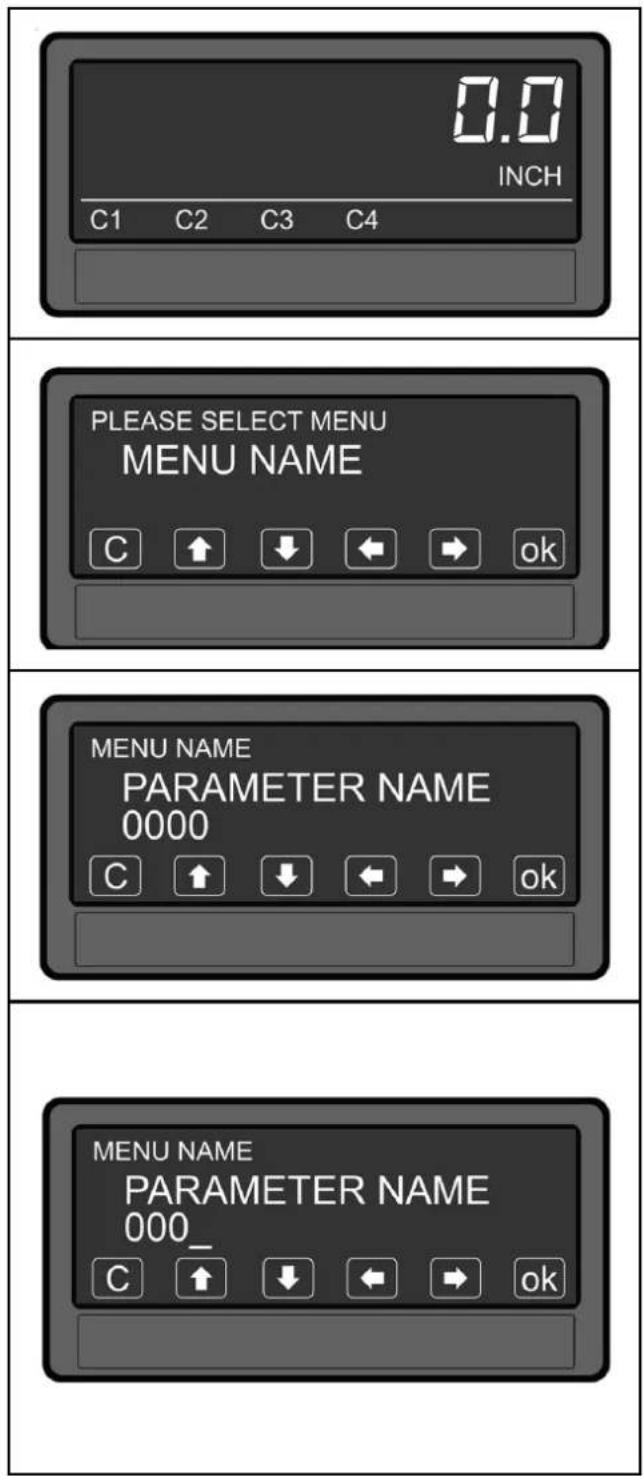

8.1 Affichages pour le paramétrage 15

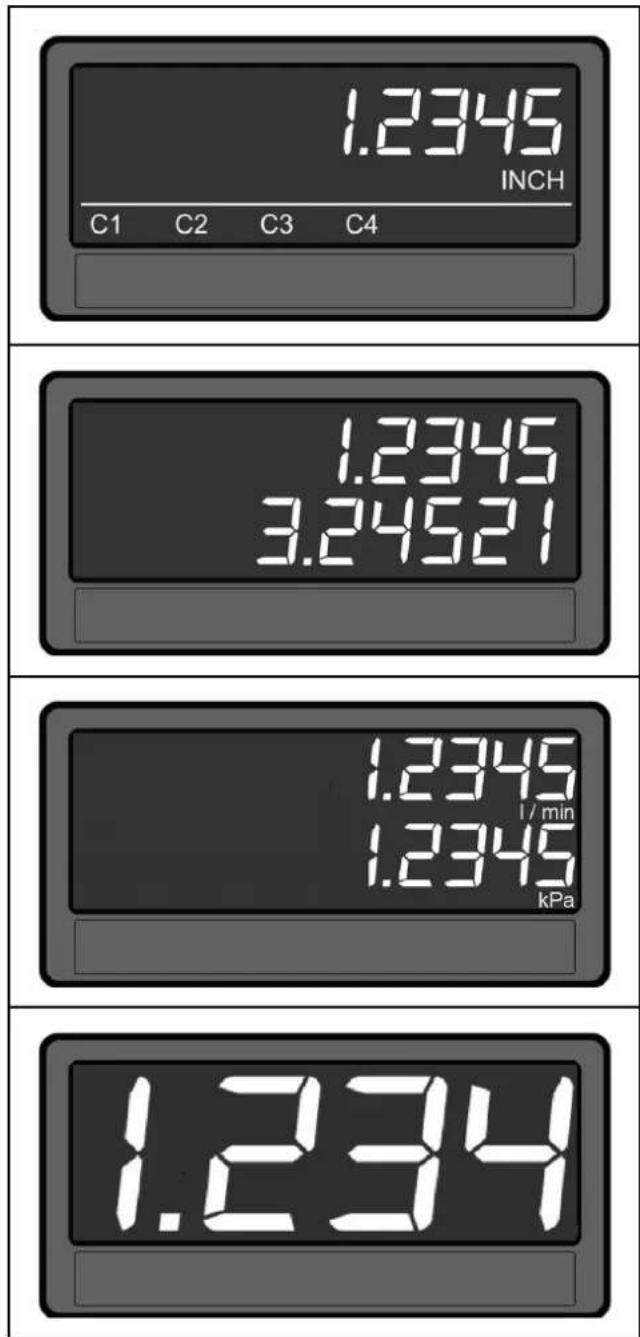

8.2 Affichages pendant le fonctionnement ..... 16

8.3 Messages d'erreur 17

9 Aperçu de paramètres / menus. 19

9.1 Aperçu 19

9.2 General Menu.... 21

9.3 IN 1 Properties 22

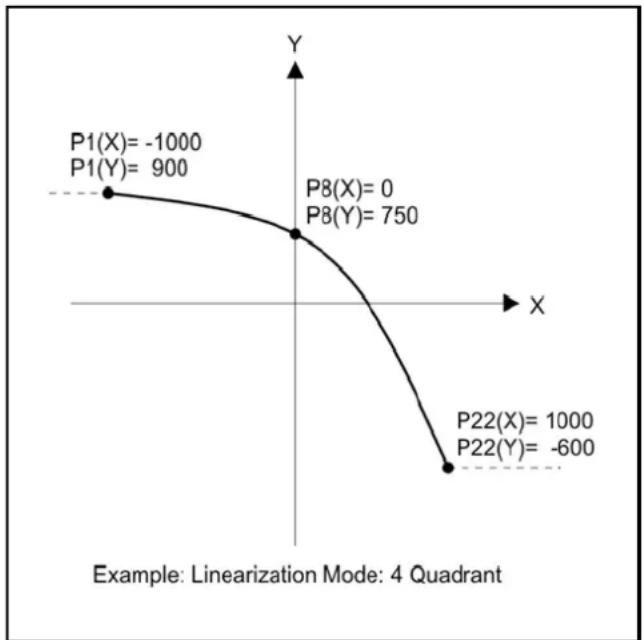

10 Linéarisation 43
11 Données techniques 45
12 Maintenance, réparation et élimination. 47
12.1 Entretien.... 47
12.2 Nettoyage de la surface du boîtier 47
12.3 Réparation 47
12.4 Elimination des déchets 47
13 Homologations/normes.... 47

FR

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Symboles utilisés et avertissements

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

AVERTISSEMENT!

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

ATTENTION!

Avertissement de dommages corporels.

Danger de blessures légères, réversibles.

ATTENTION!

Avertissement de dommages matériels.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à être intégré dans un système. L'installateur du système est responsable de la sécurité du système. L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par des normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• En cas de mauvais fonctionnement de l'appareil prendre contact avec le fabricant. Des interventions sur l'appareil ne sont pas permises.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour les tâches respectives.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, sinon les données techniques et la sécurité seront affectées.

3 Fonctionnement et caractéristiques

Cet appareil est exclusivement conçu pour l'utilisation dans des machines et installations industrielles. Des applications d'une autre nature ne correspondent pas aux dispositions et relèvent de la responsabilité exclusive de l'utilisateur. Le fabricant décline toute responsabilité pour des détériorations qui sont dues à une mauvaise utilisation. L'appareil doit uniquement être installé comme prescrit et utilisé dans un état technique impeccable correspondant aux données techniques. L'appareil n'est pas approprié pour les zones protégées contre les explosions ainsi que les applications exclues par la norme DIN EN 61010-1.

3.1 Fonctionnalités du produit :

• Appareil multifonctions avec des modes de fonctionnement pour afficher l'entrée 1 et l'entrée 2 ainsi que des liaisons de l'entrée 1 + l'entrée 2, l'entrée 1 - l'entrée 2, l'entrée 1 x l'entrée 2, l'entrée 1 : entrée 2
• 2 entrées analogiques 16 bit universelles pour -10 ... 10 V / 0 ... 20 mA / 4 ... 20 mA
• Sortie de référence pour 10 V pour le potentiomètre 1 ≥ kOhm

• Affichage à 7 segments avec symboles et unités
- Paramétrage à l'aide de langage clair et écran tactile

- Sortie tension auxiliaire 24 VDC pour l'alimentation de générateurs d'impulsions

• Totalisateur pour chaque entrée
- Linéarisation avec 24 points de données par entrée

- Fonctions comme l'ajout d'une tare, calcul de la valeur moyenne, intervalles d'échantillonnage pour chaque entrée

- Boîtier standard pour montage encastré de 96 x 48 mm et indice de protection IP65 (front)

4 Installation

L'appareil ne peut être installé et utilisé que dans un environnement correspondant à la plage de température admissible. S'assurer d'une ventilation suffisante et éviter le contact direct de l'appareil avec des gaz et liquides chauds ou agressifs.

Avant l'installation et des travaux d'entretien, l'appareil doit être débranché de toute source de tension. S'assurer également que le contact avec une source de tension débranchée ne constitue aucun risque.

Des appareils alimentés en tension alternative ne peuvent être raccordés qu'à l'aide d'interrupteurs / disjoncteurs de puissance au réseau BT. Ce commutateur doit être positionné à proximité de l'appareil et marqué comme dispositif d'interruption.

Les câbles entrants et sortants de basse tension doivent avoir une isolation double et être renforcés en présence de câbles dangereux et conducteurs (circuits TBTS).

Utiliser exclusivement des câbles dont les caractéristiques et isolations sont adaptées aux plages de tension et de température prévues. De plus, respecter les standards spécifiques qui s'appliquent aux appareils et aux pays en ce qui concerne leur structure, leur forme et leur qualité. Vous trouverez des informations sur les sections pour les bornes à vis dans les données techniques.

Avant la mise en service, assurer le bon positionnement de toutes les connexions et tous les câbles dans les bornes à vis. Toutes les bornes à vis (même non utilisées) doivent être vissées jusqu'à la butée afin d'assurer une fixation fiable résistante aux chocs et vibrations.

Limiter les surtensions sur les connexions de l'appareil aux valeurs de la catégorie de surtension II.

Quant au lieu de montage, au câblage, aux conditions environnantes ainsi qu'au blindage et la mise à la terre du câblage, les standards généraux pour la construction d'armoires électriques dans l'industrie des machines ainsi que les prescriptions de blindage du fabricant sont applicables.

5 Généralité

L'appareil est un afficheur pour signaux analogiques (-10 ... 10 V / 0 ... 20 mA / 4 ... 20 mA) et pour montage en armoire électrique.

5.1 Mode de fonctionnement

Toutes les fonctions sont à configurer dans le menu de paramètres. L'appareil peut être utilisé dans les modes de fonctionnement suivants :

• SINGLE :
  Fonctionnement à une voie de l'entrée 1.
• DUAL :
  Fonctionnement à deux voies des entrées 1 et 2.
  IN 1 + IN 2 :
  Fonctionnement à deux voies des entrées 1 et 2 avec liaison addition.
  IN 1 - IN 2 :
  Fonctionnement à deux voies des entrées 1 et 2 avec liaison soustraction.
  IN 1 x IN 2 :
  Fonctionnement à deux voies des entrées 1 et 2 avec liaison multiplication.
  • IN 1 / IN 2:
  Fonctionnement à deux voies des entrées 1 et 2 avec liaison division.

    subgraph Sensor/Input 1
        M1["• Single - Dual - IN1 + IN2 - IN1 + IN2 - IN1 X IN2 - IN1 / IN2"] --> N1["• Start/End - Sampling Time - Offset ... - Scaling Unit"]
        O1["• Start/End - Sampling Time - Offset ... - Scaling Unit"] --> P1["• 1 Quadrant - 4 Quadrant"]
        Q1["• 1 Quadrant - 4 Quadrant"] --> R1["• Time Base - Decimal Point - Divider - Scaling Unit"]
        S1["• Time Base - Decimal Point - Divider - Scaling Unit"] --> T1["• Time Base - Decimal Point - Divider - Scaling Unit"]
        U1["• Time Base - Decimal Point - Divider - Scaling Unit"] --> V1["• Factor / Divider - Decimal Point - Scaling Unit"]
        W1["• Factor / Divider - Decimal Point - Scaling Unit"] --> X1["• Factor / Divider - Decimal Point - Scaling Unit"]
    end

    subgraph Sensor/Input 2
        Y1["• Single - Dual - IN1 + IN2 - IN1 + IN2 - IN1 X IN2 - IN1 / IN2"] --> Z1["• Start/End - Sampling Time - Offset ... - Scaling Unit"]
        AA1["• Start/End - Sampling Time - Offset ... - Scaling Unit"] --> AB1["• 1 Quadrant - 4 Quadrant"]
        AC1["• 1 Quadrant - 4 Quadrant"] --> AD1["• Time Base - Decimal Point - Divider - Scaling Unit"]
        AE1["• Time Base - Decimal Point - Divider - Scaling Unit"] --> AF1["• Factor / Divider - Decimal Point - Scaling Unit"]
        AG1["• Factor / Divider - Decimal Point - Scaling Unit"] --> AH1["• Factor / Divider - Decimal Point - Scaling Unit"]
    end

    subgraph OUTPUT
        I1["LCD Display"] --> J
        J --> K
        K --> L
        L --> M
        M --> N
        N --> O
        O --> P
        P --> Q
        Q --> R
        R --> S
        S --> T
        T --> U
        U --> V
        V --> W
        W --> X
        X --> Y
        Y --> Z
        Z --> AA
        AA --> AB
        AB --> AC
        AC --> AD
        AD --> AE
        AE --> AF
        AF --> AG
        AG --> AH
        AH --> AI
        AI --> AJ
        AJ --> AK
        AK --> AL
        AL --> AM
        AM --> AN
        AN --> AO
        AO --> AP
        AP --> AQ
        AQ --> AR
        AR --> AS
        AS --> AT
    end

    style Sensor/Input 1 fill:#f9f,stroke:#333
    style Sensor/Input 2 fill:#f9f,stroke:#333

    %% Inputs & Outputs are not explicitly labeled; the diagram shows connections between sensors, inputs, outputs, and outputs. The diagram is a schematic representation of the system or data flow.

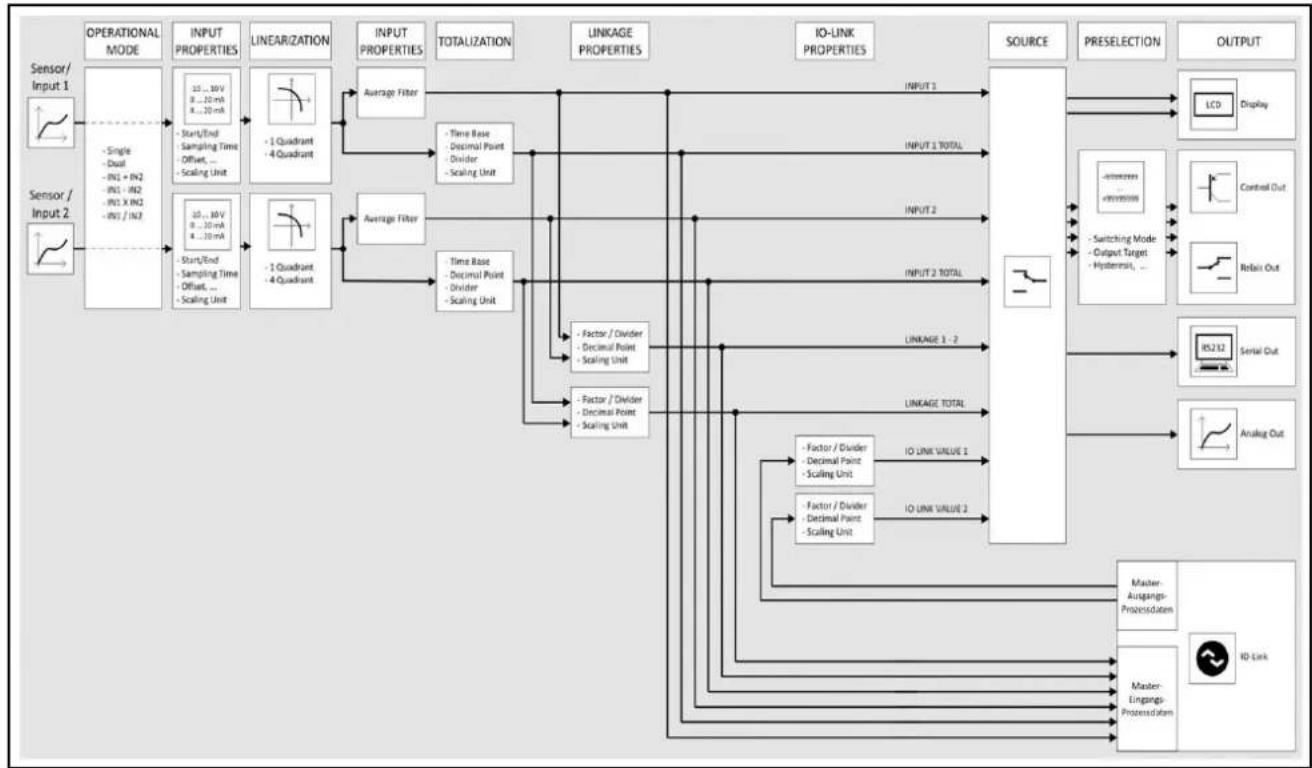

Diagramme fonctionnel

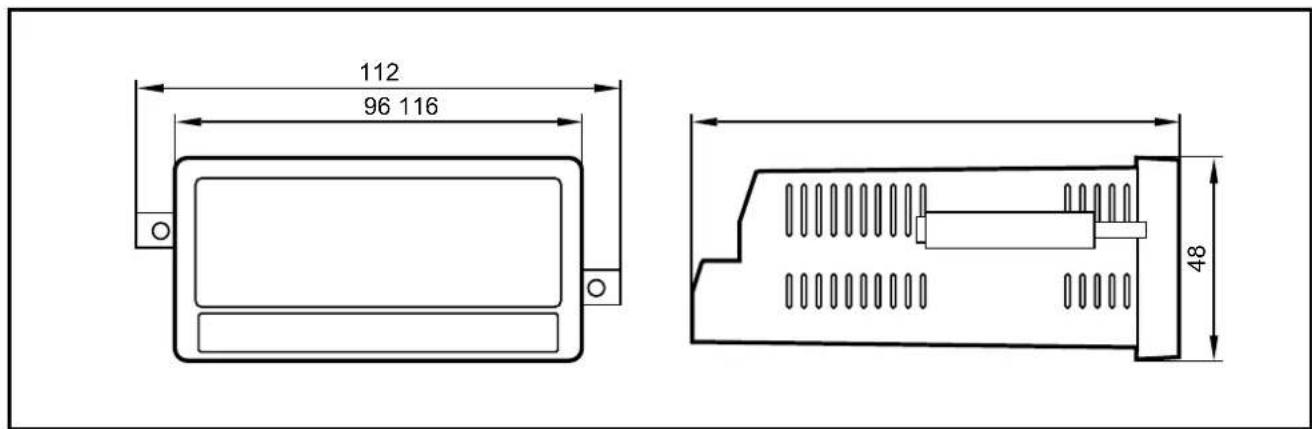

6 Dimensions et montage

112 96 116 48

▶ Découper le tableau de commande (91 x 43 mm) et monter l'appareil dans la découpe à l'aide des 2 vis de fixation.

7 Raccordement électrique

ATTENTION!

Ne raccorder l'interface IO-Link qu'après le raccordement de la tension d'alimentation.

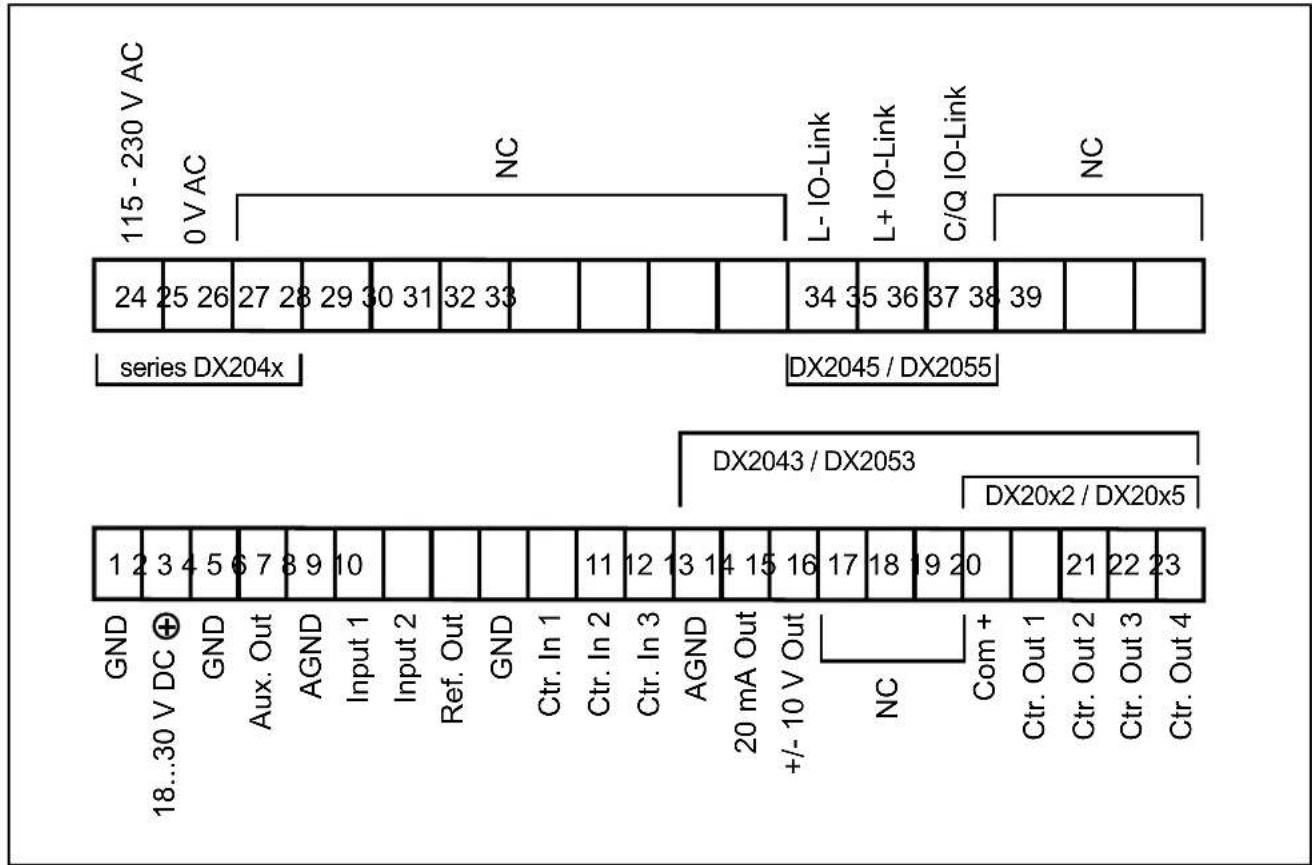

Connexions au dos du boîtier

Les bornes 16, 17 et 18 ne doivent pas être utilisées !

7.1 Alimentation en tension DC

L'appareil peut être alimenté via les bornes 1 et 2 avec une tension continue entre 18 et 30 V DC. La consommation dépend, entre autres, de l'intensité de l'alimentation en tension et du réglage et s'élève typiquement à une valeur de 100 mA environ (augmentée du courant prélevé par le générateur d'impulsions sur la sortie tension auxiliaire).

Toutes les connexions GND sont reliées en interne.

7.2 Sortie tension auxiliaire

Une tension auxiliaire est disponible sur les bornes 3 et 4 pour l'alimentation des capteurs / générateurs d'impulsions.

La tension de sortie dépend de l'alimentation de l'appareil :

• En cas d'alimentation DC de l'appareil, la tension de sortie est d'environ 1 V en-dessous de l'alimentation en tension fournie sur les bornes 1 et 2 et ne doit pas être chargée avec plus de 250 mA.
• En cas d'alimentation AC de l'appareil, la tension de sortie est d'environ 24 VDC (± 15%) et peut être chargée avec 150 mA maximum tant que la température ne dépasse pas 45 °C. En cas de températures plus élevées, le courant de sortie maximum se réduit à 80 mA.

7.3 Entrées analogiques

Le potentiel de référence (AGND) pour les entrées analogiques est raccordé à la borne 5. Deux entrées analogiques 16 bit sont disponibles aux bornes 6 et 7. La configuration (entrée tension ou courant) est réglée dans le menu IN 1 / IN 2 Properties.

Avant de raccorder le détecteur, la configuration (entrée tension ou courant) doit être réglée !

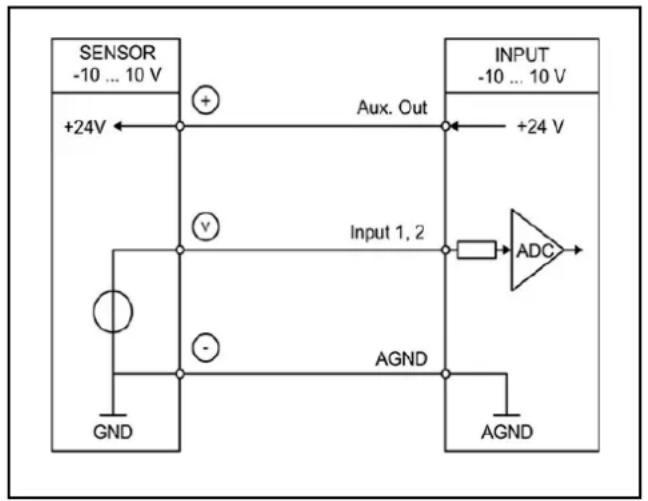

Raccordement des entrées analogiques :

SENSOR -10 ... 10 V +24V GND Aux. Out INPUT -10 ... 10 V +24 V Input 1, 2 ADC AGND AGND

Entrée tension Entrée courant

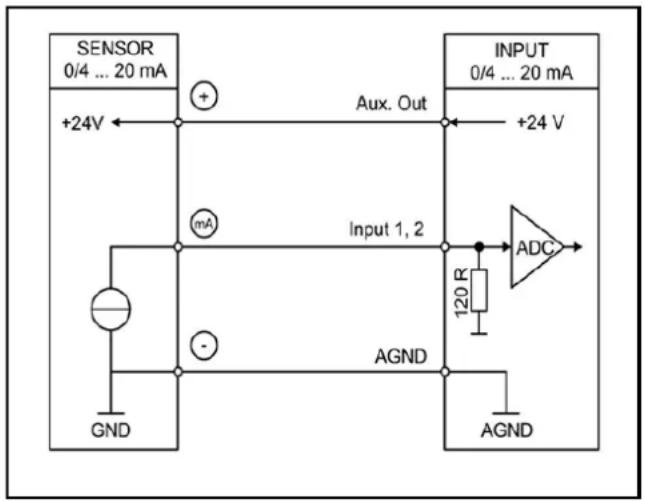

SENSOR 0/4 ... 20 mA +24V mA GND Aux. Out INPUT 0/4 ... 20 mA +24 V Input 1, 2 120 R ADC AGND AGND

7.4 Entrées de contrôle

Trois entrées de contrôle HTL-PNP sont disponibles sur les bornes 10, 11 et 12.

Ces entrées sont configurables dans le menu de paramètres et utilisées pour des fonctions qui sont à exécuter en externe, telles que la remise à zéro de la valeur affichée, le changement de l'affichage, le verrouillage de l'écran tactile ou le déblocage des sorties de contrôle.

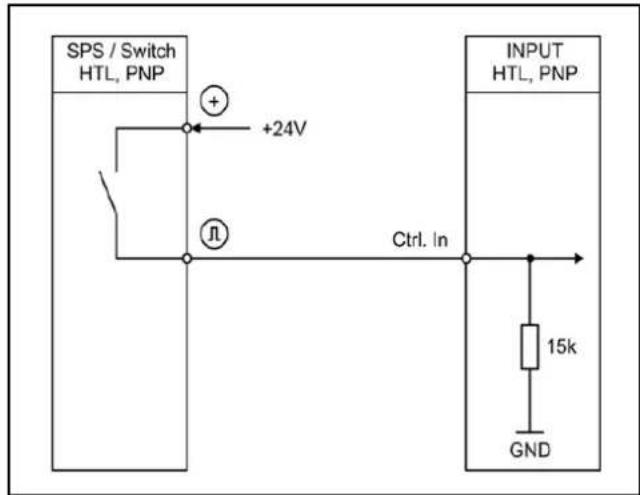

SPS / Switch HTL, PNP +24V Ctrl. In INPUT HTL, PNP 15k GND

Raccordement des entrées de contrôle

Les entrées de contrôle ouvertes sont toujours "LOW".

Les étages d'entrée sont adaptés aux signaux commande électroniques.

Remarque concernant les contacts de commutation mécaniques : Si, exceptionnellement, il est nécessaire d'utiliser des contacts mécaniques en tant que source d'impulsions, il faut ajouter un condensateur externe usuel d'environ 10 μF entre les bornes entre GND (-) et l'entrée correspondante (+). Ainsi, la fréquence d'entrée maximum est amortie à d'environ 20 Hz ce qui évite tout rebondissement.

7.5 Sortie de référence

Une sortie de référence de 10 V est disponible à la borne 8. Cette sortie ne doit pas être chargée avec plus de 10 mA. La sortie de référence peut, par exemple, être utilisée pour raccorder un potentiomètre.

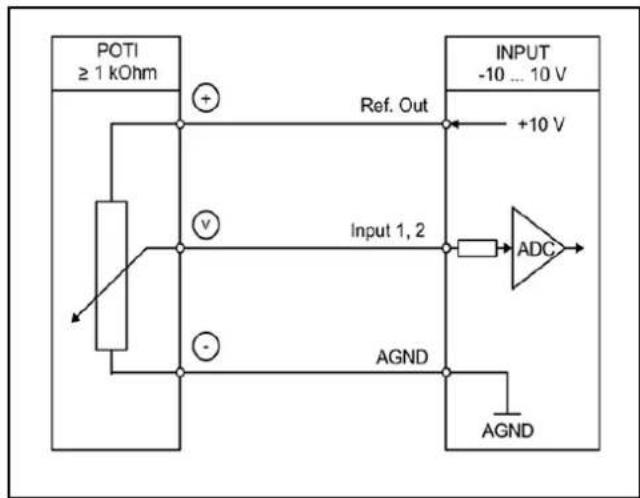

POTI ≥ 1 kOhm + V - Ref. Out INPUT -10 ... 10 V +10 V Input 1, 2 ADC AGND AGND

Sortie de référence avec potentiomètre

7.6 Sortie analogique (DX2043, DX2053)

Une sortie 16 bit analogique est disponible aux bornes 13 et 14 / 15.

Cette sortie peut être configurée et mise à l'échelle dans l'ANALOG MENU. La configuration suivante est possible :

• Sortie de tension : -10 ... +10 V
• Sortie de courant : 0 ... 20 mA
• Sortie de courant : 4 ... 20 mA

La sortie analogique est proportionnelle à la valeur affichée et se réfère au potentiel AGND.

Les bornes AGND et GND sont raccordées entre elles en interne.

Le fonctionnement parallèle des sorties en tension et en courant n'est pas admissible !

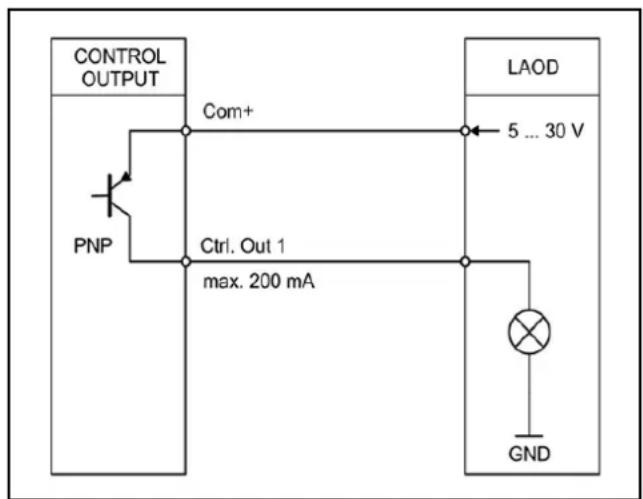

7.7 Sorties de contrôle (DX20x2, DX20x3 DX20x5)

Quatre sorties de contrôle sont disponibles sur les bornes 20, 21, 22 et 23.

Les conditions de commutation peuvent être réglées dans le PRESELECTION MENU.

Les sorties Ctrl. Out 1 – Ctrl. Out sont des sorties PNP rapides avec une puissance de commutation de 5 – 30 V / 200 mA par voie.

La tension de commutation est déterminée par la tension à la borne 19 (Com+). Pour commuter des charges inductives, il est conseillé de prendre des mesures d'amortissement externes. L'état de commutation est indiqué comme C1 - C4 sur l'afficheur (affichage avec unité et ligne d'état).

CONTROL OUTPUT PNP Com+ Ctrl. Out 1 max. 200 mA LAOD 5 ... 30 V GND

Raccordement des sorties de contrôle

7.8 Alimentation en tension AC (DX204x)

Par les bornes 24 et 25, l'appareil peut être alimenté avec une tension alternative entre 115 et 230 V AC. La consommation dépend, entre autres, de l'intensité de l'alimentation en tension et du réglage et s'élève typiquement à une valeur de 3 VA environ (augmentée du courant prélevé par le générateur d'impulsions sur la sortie tension auxiliaire.

Ne raccorder l'interface IO-Link qu'après le raccordement de la tension d'alimentation.

FR

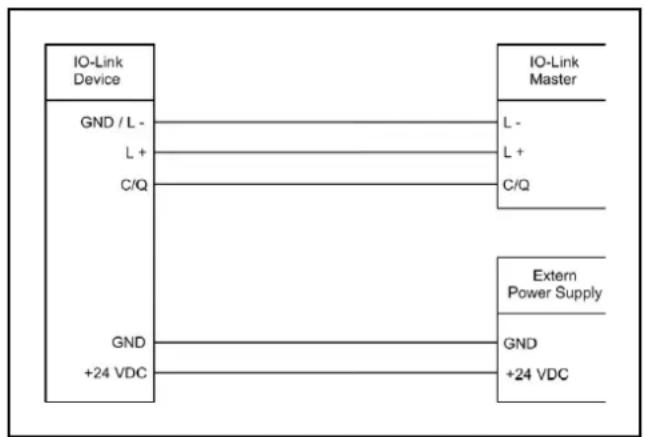

Une interface pour le raccordement à un maître IO-Link est disponible sur les bornes 34, 35 et 36. L'unité d'affichage doit être raccordée à une alimentation en tension séparée (AC ou DC).

Interface IO-Link

L'appareil peut être utilisé de deux manières comme un appareil IO-Link :

• Affichage de 2 valeurs process de sortie :
Le maître IO-Link transmet cycliquement 2 valeurs process de sortie. Les deux valeurs peuvent être paramétrées / mises à l'échelle dans le menu IO LINK PROPERTIES.

- Affichage pour capteurs analogiques et la transmission de 6 valeurs process d'entrée :

Le maître IO-Link reçoit cycliquement 6 valeurs process d'entrée.

Les valeurs suivantes sont transmises :

– Valeur 1 : résultat de l'entrée 1
– Valeur 2 : résultat de l'entrée 2
– Valeur 3 : résultat de la liaison de l'entrée 1 avec l'entrée 2
– Valeur 4 : résultat de la totalisation de l'entrée 1

– Valeur 5 : résultat de la totalisation de l'entrée 2
– Valeur 6 : résultat de la totalisation de la liaison de l'entrée 1 avec l'entrée 2 Ces fonctions sont définies dans le maître IO-Link.

8 Fonctionnement / écran tactile

8.1 Affichages pour le paramétrage

Les menus de paramètres individuels et leurs paramètres sont décrits dans un chapitre séparé (→ 9 Aperçu de paramètres / menus).

0.0 INCH C1 C2 C3 C4 PLEASE SELECT MENU MENU NAME C ↑ ↓ ← → ok MENU NAME PARAMETER NAME 0000 C ↑ ↓ ← → ok MENU NAME PARAMETER NAME 000_ C ↑ ↓ ← → ok

Paramétrage de l'appareil :

Afin de régler des paramètres de l'appareil, maintenir l'écran tactile appuyé pendant 3 secondes.

Sélectionner le menu :

A l'aide des touches flèche, le menu de paramètres souhaité peut être sélectionné et confirmé avec OK. Le bouton [C] ferme la sélection de menu.

Sélectionner les paramètres :

A l'aide des touches flèche, le paramètre souhaité peut être sélectionné et confirmé avec OK. Le bouton [C] ferme la sélection des paramètres.

Editer un paramètre :

Quand la valeur de paramètre clignote, elle peut être éditée à l'aide des touches flèche et sauvegardée avec OK.

Le bouton [C] ferme l'édition.

Les paramètres modifiés ne sont actifs qu'après avoir quitté la sélection de menu.

8.2 Affichages pendant le fonctionnement

Les affichages suivants sont disponibles. En fonction de la version de l'appareil et du mode de fonctionnement sélectionné, seulement certains de ces affichages sont affichés.

La source (entrée 1, entrée 2, ...) pour un affichage à une ligne ou à deux lignes ainsi que pour un grand affichage est définie dans le DISPLAY MENU.

1.2345 INCH C1 C2 C3 C4 1.2345 3.24521 1.2345 1/min 1.2345 kPa 1.234

Affichage à une ligne avec unité et ligne d'état :

Afin d'accéder au prochain affichage, appuyer sur l'écran tactile.

Uniquement pour DX20x2, DX20x3 et DX20x5.

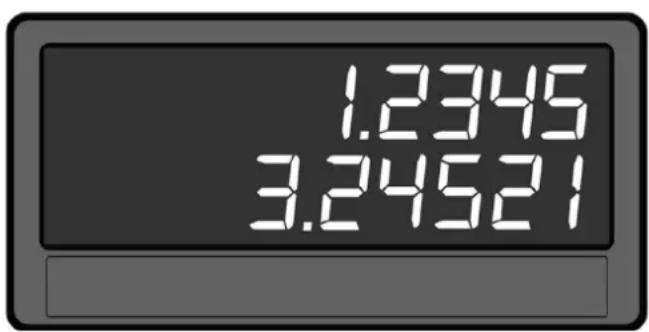

Affichage à deux lignes :

Afin d'accéder au prochain affichage, appuyer sur l'écran tactile.

Affichage à deux lignes avec unités :

Afin d'accéder au prochain affichage, appuyer sur l'écran tactile.

Grand affichage (4 digits):

Afin d'accéder au prochain affichage, appuyer sur l'écran tactile.

Seulement si le paramètre LARGE DISPLAY est activé

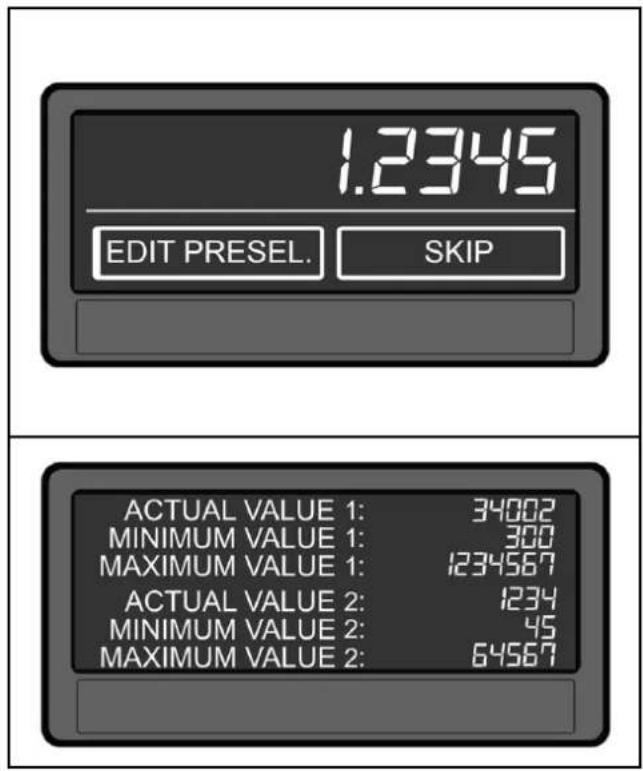

1.2345 EDIT PRESEL. SKIP ACTUAL VALUE 1: 34002 MINIMUM VALUE 1: 300 MAXIMUM VALUE 1: 1234567 ACTUAL VALUE 2: 1234 MINIMUM VALUE 2: 45 MAXIMUM VALUE 2: 64567

Affichage avec fonction de démarrage rapide pour entrer les valeurs de présélection (Preselection Values) :

Afin d'accéder au prochain affichage, appuyer sur la partie supérieure de l'écran tactile ou sur SKIP.

Uniquement pour DX20x2, DX20x3 et DX20x5.

Affichage des valeurs Actual / Min / Max de l'entrée 1 et l'entrée 2:

Afin d'accéder au prochain affichage, appuyer sur l'écran tactile.

8.3 Messages d'erreur

Message d'erreur affiché Description
ERROR: MAXIMUM DISPLAY VALUE La valeur affichée de l'affichage à une ligne est supérieure à + 99 999 999.
ERROR: MINIMUM DISPLAY VALUE La valeur affichée de l'affichage à une ligne est inférieure à - 99 999 999.
ERROR: MAX. TOP DISPLAY VALUE La valeur affichée supérieure de l'affichage à deux lignes est supérieure à + 99 999 999.
ERROR: MIN. TOP DISPLAY VALUE La valeur affichée supérieure de l'affichage à deux lignes est inférieure à - 99 999 999.
ERROR: MAX. DOWN DISPLAY VALUE La valeur	affichée inférieure de l'affichage à deux lignes est supérieure à + 99 999 999.
ERROR: MIN. DOWN DISPLAY VALUE La valeur	affichée inférieure de l'affichage à deux lignes est inférieure à - 99 999 999.
ERROR: MAX. LARGE DISPLAY VALUE La valeur	affichée du grand affichage est supérieure à + 9999.
ERROR: MIN. LARGE DISPLAY VALUE La valeur	affichée du grand affichage est inférieure à - 9999.

Les messages d'erreur décrits disparaissent automatiquement dès que la valeur affichée rentre dans la plage possible.

9 Aperçu de paramètres / menus

9.1 Aperçu

Cette section permet un aperçu des menus individuels et de leurs paramètres. Le nom de menu respectif est indiqué en gras, les paramètres qui font partie du menu sont positionnés directement sous le nom du menu. Les valeurs par défaut sont surlignées en gris. En fonction de la version de l'appareil et du mode de fonctionnement sélectionné, seulement certains menus sont affichés.

La structure de menu suivante est valable à partir de la version 06B du logiciel.

Menu / paramètre Menu / paramètre
GENERAL MENU IN 1 TOTALIZATION
OPERATIONAL MODE TIME BASE
PIN PRESELECTION DIVIDER
PIN PARAMETER DECIMAL POINT
BACK UP MEMORY SCALE UNITS
FACTORY SETTINGS
	IN 2 PROPERTIES
IN 1 PROPERTIES CONFIGURATION
CONFIGURATION START VALUE
START VALUE END VALUE
END VALUE DECIMAL POINT
DECIMAL POINT SCALE UNITS
SCALE UNITS	SAMPLING TIME (S)
SAMPLING TIME (S)	AVERAGE FILTER
AVERAGE FILTER	OFFSET
OFFSET	LINEARIZATION
LINEARIZATION	TOTALIZATION
TOTALIZATION
	IN 2 LINEARIZATION
IN 1 LINEARIZATION P1(X)
P1(X)	P1(Y)
P1(Y)	P2(X)
P2(X)	P2(Y)
P2(Y)	...
...	P24(X)
P24(X)	P24(Y)
P24(Y)
IN 2 TOTALIZATION PRESELECTION 1 MENU
TIME BASE SOURCE 1
DIVIDER MODE 1
DECIMAL POINT HYSTERESIS 1
SCALE UNITS PULSE TIME 1 (S)
	OUTPUT TARGET 1
LINKAGE PROPERTIES OUTPUT POLARITY 1
FACTOR OUTPUT LOCK 1
DIVIDER START UP DELAY 1 (S)
ADDITIVE VALUE EVENT COLOR 1
DECIMAL POINT
SCALE UNITS PRESELECTION 2 MENU
	SOURCE 2
IO LINK PROPERTIES MODE 2
IN1 FACTOR HYSTERESIS 2
IN1 DIVIDER PULSE TIME 2 (S)
IN1 ADDITIVE VALUE OUTPUT TARGET 2
IN1 DECIMAL POINT OUTPUT POLARITY 2
IN1 SCALE UNITS	OUTPUT LOCK 2
IN2 FACTOR START UP DELAY 2 (S)
IN2 DIVIDER EVENT COLOR 2
IN2 ADDITIVE VALUE
IN2 DECIMAL POINT	PRESELECTION 3 MENU
IN2 SCALE UNITS	SOURCE 3
	MODE 3
PRESELECTION VALUES	HYSTERESIS 3
PRESELECTION 1	PULSE TIME 3 (S)
PRESELECTION 2	OUTPUT TARGET 3
PRESELECTION 3	OUTPUT POLARITY 3
PRESELECTION 4	OUTPUT LOCK 3
	START UP DELAY 3 (S)
	EVENT COLOR 3
PRESELECTION 4 MENU COMMAND MENU
SOURCE 4 INPUT 1 ACTION
MODE 4 INPUT 1 CONFIG
HYSTERESIS 4 INPUT 2 ACTION
PULSE TIME 4 (S) INPUT 2 CONFIG
OUTPUT TARGET 4 INPUT 3 ACTION
OUTPUT POLARITY 4 INPUT 3 CONFIG
OUTPUT LOCK 4
START UP DELAY 4 (S) DISPLAY MENU
EVENT COLOR 4 START DISPLAY
	SOURCE SINGLE
ANALOG OUT MENU SOURCE DUAL TOP
ANALOG SOURCE SOURCE DUAL DOWN
ANALOG FORMAT LARGE DISPLAY
ANALOG START	SOURCE LARGE
ANALOG END	COLOR
ANALOG GAIN (%) BRIGHTNESS (%)
ANALOG OFFSET (%)	CONTRAST
	SCREEN SAVER (S)
	UP-DATE-TIME (S)
	FONT

9.2 General Menu

OPERATIONAL MODECe paramètre sélectionne la fonction de mesure (mode de fonctionnement) de l'appareil.
SINGLE	Fonctionnement à une voie (seulement entrée 1)
DUAL	Fonctionnement à deux voies (entrée 1 et 2 séparément)
IN 1 + IN 2	Fonctionnement à deux voies des entrées 1 et 2 avec liaison addition
IN 1 – IN 2	Fonctionnement à deux voies des entrées 1 et 2 avec liaison soustraction
IN 1 x IN 2	Fonctionnement à deux voies des entrées 1 et 2 avec liaison multiplication
IN 1 / IN 2	Fonctionnement à deux voies des entrées 1 et 2 avec liaison division
PIN PRESELECTIONCe paramètre définit le code PIN pour le blocage pour la fonction de démarrage rapide afin d'entrer les valeurs de présélection dans le menu PRESELECTION VALUES (PIN d'urgence : 6079). Le blocage des boutons pour le démarrage rapide n'est conseillé qu'en combinaison avec le blocage des boutons pour tous les paramètres.
0000 Aucun blocage des boutons
...
9999 Accès après avoir entré le code PIN 9999
PIN PARAMETERCe paramètre définit le code PIN pour le blocage des boutons pour tous les paramètres (PIN d'urgence : 6079).
0000 Aucun blocage des boutons
...
9999 Le paramétrage de l'appareil	n'est possible qu'après avoir entré le code PIN.
BACK UP MEMORY
NO pas de sauvegarde en cas de coupure tension.
YES L'appareil mémorise la valeur	actuelle en cas de coupure de courant.Seulement pour le totalisateur.
FACTORY SETTINGS
NO Les réglages usine ne sont pas chargés.
YES Les réglages usine sont chargés (valeurs par défaut sur fond gris).

9.3 IN 1 Properties

Les paramètres de l'entrée peuvent être définis dans ce menu

CONFIGURATIONCe paramètre définit la configuration de l'entrée 1.
-10 ... +10 V Entrée tension -10 ...	10 V
0 ... 20 MA Entrée courant 0...20 mA
4 ... 20 MA Entrée courant 4...20 mA
START VALUECe paramètre définit la valeur affichée en cas de signal d'entrée de 0 V, 0 mA ou 4 mA. Les signaux entre la START VALUE et la END VALUE se comportent proportionnellement.
-99999 Valeur minimale
0 Valeur par défaut
99999 Valeur maximale
END VALUECe paramètre définit la valeur affichée en cas de signal d'entrée de 10 V ou 20 mA. Les signaux entre la START VALUE et la END VALUE se comportent proportionnellement.

-99999 Valeur minimale

10000 Valeur par défaut

99999 Valeur maximale

DECIMAL POINTCe réglage définit la position du point décimal.

NO Aucun point décimal

0000000.0 Point décimal à la position indiquée

000000.00 Point décimal à la position indiquée

00000.000 Point décimal à la position indiquée

0000.0000 Point décimal à la position indiquée

000.00000 Point décimal à la position indiquée

00.000000 Point décimal à la position indiquée

0.0000000 Point décimal à la position indiquée

SCALE UNITSCe paramètre définit l'unité indiquée sur l'afficheur. Il n'influence pas la valeur affichée. Le point décimal, qui définit les positions après le point décimal, se règle via le paramètre DECIMAL POINT.

V Default

mV

A

mA

km/h

mph

feet/min

inch/min

g

kg

oz

W

kW

acier inox

mm

cm

m

inch

feet

C

F

K

1/sec

1/min

1/h

gal/min

Pa

kPa

%

Edit Unit Avec ce paramètre, une unité spécifique au client avec 16 digits maximum peut être éditée. Appuyer sur [OK] pour ouvrir le menu "Edit Unit". Sélectionner l'unité avec les touches flèche. Maintenir appuyé la touche flèche pour faire défiler les unités. Sauvegarder avec [OK]. Quitter le "Edit Unit" avec [C].

!

"

#

$

%

&

'

(

)

*

+

,

-

.

/

0

1

2

3

4

5

6

7

8

9

:

;

<

=

>

?

@

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

[

\

]

^

-

`

a

b

c

d

e

f

g

h

i

j

k

l

m

n

o

p

q

r

s

t

u

v

w

x

y

z

{

|

}

~

SAMPLING TIME (S) La valeur réglée correspond à l'intervalle d'échantillonnage. Celle-ci définit l'intervalle en secondes entre les échantillonnages du signal analogique. Ce paramètre influence directement le temps de réponse de l'appareil.

0 001 Valeur minimale

0.01 Valeur par défaut

60 000 Valeur maximale

AVERAGE FILTER Fonction valeur moyenne optionnelle pour éviter des fluctuations d'affichage.

OFF Aucune fonction valeur moyenne

CYCLE FILTER 2 Fonction valeur moyenne en continu avec 2 cycles

CYCLE FILTER 4 Fonction valeur moyenne en continu avec 4 cycles

CYCLE FILTER 8 Fonction valeur moyenne en continu avec 8 cycles

CYCLE FILTER 16 Fonction valeur moyenne en continu avec 16 cycles

OFFSET Ce paramètre sert à régler le décalage du zéro / tare de l'entrée.

-99 999 Valeur minimale

0 Valeur par défaut

+99 999 Valeur maximale

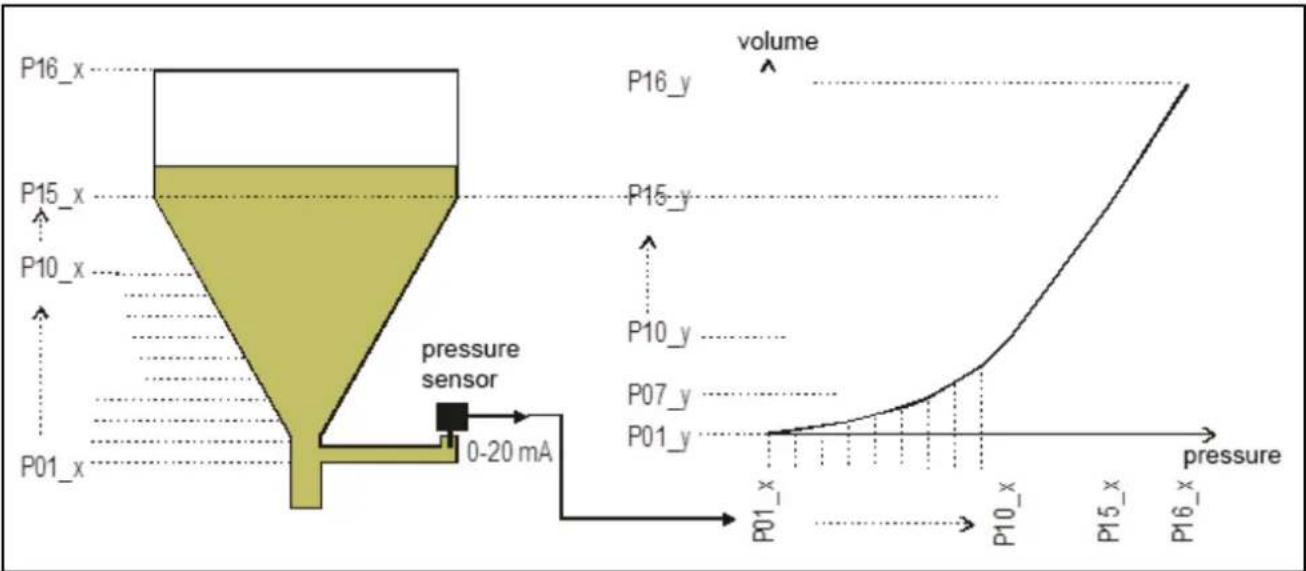

LINEARIZATIONCe paramètre définit la fonction de linéarisation (→). Les points de linéarisation peuvent être réglés dans le menu IN 1 / IN 2 LINEARIZATION.
OFF Aucune linéarisation

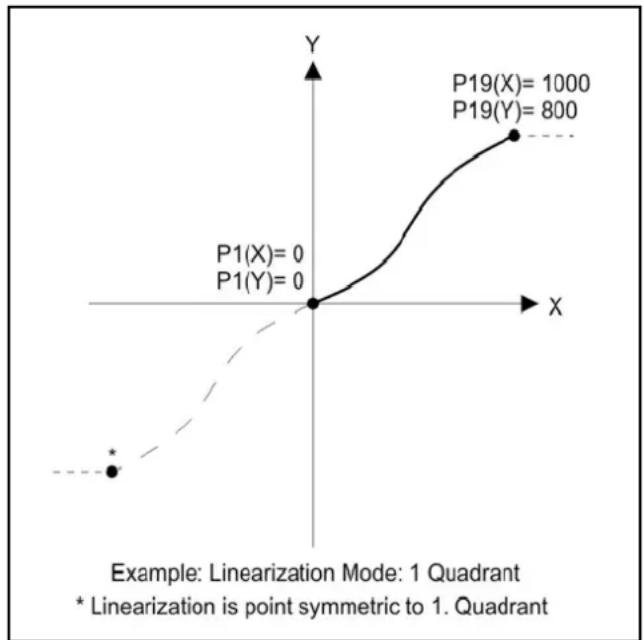

1 QUADRANT Linéarisation dans le 1er quadrant
4 QUADRANT Linéarisation dans les 4 quadrants
TOTALIZATIONCe paramètre active la fonction de totalisation. Les réglages peuvent être effectués dans le menu IN 1 / IN 2 TOTALIZATION. La totalisation dépend du mode de fonctionnement sélectionné (→9.5 IN 1 Totalization).
NO Aucune totalisation
YES Totalisation activée

FR

Les points de linéarisation pour l'entrée 1 sont définis dans ce menu. Ce menu est seulement affiché si la linéarisation correspondante est sélectionnée dans le menu IN 1 PROPERTIES ( ).

P1(X) ... P24(X)Coordonnée X du point de linéarisationCelle-ci représente la valeur affichée générée par l'appareil sans linéarisation en fonction du signal d'entrée.
-99999999 Valeur minimale
0 Valeur par défaut
[phone] Valeur maximale
P1(Y) ... P24(Y)Coordonnée Y du point de linéarisationCeci représente la valeur affichée que l'appareil doit générer à la place de la coordonnée X. Par exemple, P2(X) et remplacé par P2(Y).
-99999999 Valeur minimale
0 Valeur par défaut
[phone] Valeur maximale

Les paramètres pour la totalisation peuvent être définis dans ce menu. Ce menu est seulement affiché si la totalisation a été activée dans le menu IN 1 PROPERTIES. Le totalisateur dépend du mode de fonctionnement sélectionné (voir le tableau suivant).

Mode de fonctionnement	TotalisateurINPUT 1 TOTAL INPUT 2 TOTAL LINKAGE TOTAL
SINGLE actif → 0 → 0
DUAL actif actif → 0
IN 1 + IN 2 actif actif Total 1 + Total 2
IN 1 - IN 2 actif actif Total 1 - Total 2
IN 1 x IN 2 actif actif → 0
IN 1 / IN 2 actif actif → 0

TIME BASECe paramètre définit la base de temps pour la totalisation. Il définit l'intervalle pour la détection des valeurs mesurées.
SECONDS Additionne la valeur actuelle à INPUT 1 TOTAL chaque seconde
MINUTES	Additionne la valeur actuelle à INPUT 1 TOTAL chaque minute
HOURS	Additionne la valeur Actuelle à INPUT 1 TOTAL chaque heure
COMMAND	Additionne la valeur actuelle de l'entrée 1 à INPUT 1 TOTAL avec la commande (ADD TO TOTAL 1) via la fonction de contrôle d'une entrée de contrôle ( 9.17 Command Menu).
DIVIDERCe paramètre définit le diviseur pour la totalisation.
1	Aucune division
10	Le résultat de la totalisation est divisé par 10.
100 Le résultat de la totalisation est divisé par 100.
1000	Le résultat de la totalisation est divisé par 1000.
DECIMAL POINTCe réglage définit la position du point décimal.
NO Aucun point décimal
0000000.0	Point décimal à la position indiquée
000000.00	Point décimal à la position indiquée
00000.000	Point décimal à la position indiquée
0000.0000	Point décimal à la position indiquée
000.00000	Point décimal à la position indiquée
00.000000	Point décimal à la position indiquée
0.0000000	Point décimal à la position indiquée
SCALE UNITSConfiguration de l'unité indiqué par l'afficheur ( 9.3 IN 1 Properties)

9.6 IN 2 Properties

Les paramètres de l'entrée 2 peuvent être définis dans ce menu.

CONFIGURATIONConfiguration de l'entrée 2 (→ 9.3 IN 1 Properties)

START VALUEValeur affichée de l'entrée 2 en cas de signal d'entrée de 0 V, 0 mA ou 4 mA (→ 9.3 IN 1 Properties)

END VALUEValeur affichée de l'entrée 2 en cas de signal d'entrée de 10 V ou 20 mA (→ 9.3 IN 1 Properties)

DECIMAL POINTRéglage du point décimal (→ 9.3 IN 1 Properties)

SCALE UNITSUnité sur l'afficheur (→ 9.3 IN 1 Properties)

SAMPLING TIME (S)Intervalle d'échantillonnage de l'entrée 2 (→ 9.3 IN 1 Properties)

AVERAGE FILTERFonction valeur moyenne optionnelle (→ 9.3 IN 1 Properties)

OFFSETDécalage du zéro / tare (→ 9.3 IN 1 Properties)

LINEARIZATIONFonction de linéarisation (→ 9.3 IN 1 Properties)

TOTALIZATIONFonction de totalisation (→ 9.3 IN 1 Properties)

Les points de linéarisation pour l'entrée 2 peuvent être définis dans ce menu.

P1(X) ... P24(X)Coordonnée X du point de linéarisation (→ 9.4 IN 1 Linearization)

P1(Y) ... P24(Y)Coordonnée Y du point de linéarisation (→ 9.4 IN 1 Linearization)

Les paramètres pour la totalisation de l'entrée 2 peuvent être définis dans ce menu.

TIME BASEBase de temps pour la totalisation (→ 9.5 IN 1 Totalization)

DIVIDERDiviseur pour la totalisation (→ 9.5 IN 1 Totalization)

DECIMAL POINTPosition du point décimal (→ 9.5 IN 1 Totalization)

SCALE UNITSUnité sur l'afficheur (→ 9.5 IN 1 Totalization)

Les paramètres pour le mode de fonctionnement lié peuvent être définis dans ce menu. Ce menu est seulement affiché si un mode de fonctionnement avec liaison a été sélectionné dans le GENERAL MENU (par ex. IN 1 – IN 2). Pour utiliser un mode de fonctionnement lié, il faut d'abord régler les paramètres dans les menus IN 1 PROPERTIES et IN 2 PROPERTIES. Le résultat de la liaison peut ensuite être mis à l'échelle avec les paramètres suivants.

FACTORCe paramètre définit le facteur avec lequel le résultat de la liaison est décalé.
-99999999 Valeur minimale
1 Valeur par défaut
99999999 Valeur maximale
DIVIDERCe paramètre définit le diviseur avec lequel le résultat de la liaison est décalé.
-99999999 Valeur minimale
1 Valeur par défaut
99999999 Valeur maximale
ADDITIVE VALUECe paramètre définit une constante qui est additionnée au résultat de la liaison.
-99999999 Valeur minimale
0 Valeur par défaut
99999999 Valeur maximale
DECIMAL POINTCe réglage définit la position du point décimal (→ 9.5 IN 1 Totalization).
SCALE UNITSConfiguration de l'unité indiqué par l'afficheur (→ 9.3 IN 1 Properties)

9.10 IO-Link Properties

Ce menu sert à définir les paramètres pour l'affichage des deux valeurs process de sortie.

Cette fonction est seulement disponible pour les appareils DX2045 et DX2055.

IN1 FACTORCe paramètre définit le facteur par lequel la valeur reçue 1 est décalée.
-99999999 Valeur minimale
1 Valeur par défaut
999999999 Valeur maximale
IN1 DIVIDERCe paramètre définit le diviseur par lequel la valeur reçue 1 est décalée.
-999999999 Valeur minimale
1 Valeur par défaut
999999999 Valeur maximale
IN1 ADDITIVE VALUECe paramètre définit une constante qui est additionnée à la valeur 1 reçue.
-999999999 Valeur minimale
0 Valeur par défaut
999999999 Valeur maximale
IN1 DECIMAL POINTCe réglage définit la position du point décimal pour la valeur 1 (→ 9.5 IN 1 Totalization).
IN1 SCALE UNITSConfiguration de l'unité qui est affichée pour la valeur 1 (→ 9.3 IN 1 Properties)
IN2 FACTORCe paramètre définit le facteur par lequel la valeur 2 reçue est décalée (voir IOL IN1 FACTOR).
IN2 DIVIDERCe paramètre définit le diviseur par lequel la valeur 2 reçue est décalée (voir IOL IN1 DIVIDER).
IN2 ADDITIVE VALUECe paramètre définit une constante qui est additionnée à la valeur 1 reçue (voir IOL IN1 ADDITIVE VALUE).
IN2 DECIMAL POINTCe réglage définit la position du point décimal pour la valeur 1 (→ 9.5 IN 1 Totalization).
IN2 SCALE UNITSConfiguration de l'unité qui est affichée pour la valeur 1 (→ 9.3 IN 1 Properties)

Les valeurs de présélection et les seuils de commutation sont réglés dans ce menu. Les valeurs de présélection / seuils de commutation s'entendent toujours pour le paramètre SOURCE sélectionné dans le PRESELECTION MENU.

Cette fonction est seulement disponible pour les appareils DX20x2, DX20x3 et DX20x5.

PRESELECTION 1Présélection / seuil de commutation 1
-99999999 Valeur de présélection	minimale
1000 Valeur par défaut
[phone] Valeur de présélection	maximale
PRESELECTION 2Présélection / seuil de commutation 2
-99999999 Valeur de présélection	minimale
2000 Valeur par défaut
[phone] Valeur de présélection	maximale
PRESELECTION 3Présélection / seuil de commutation 3
-99999999 Valeur de présélection	minimale
3000 Valeur par défaut
[phone] Valeur de présélection	maximale
PRESELECTION 4Présélection / seuil de commutation 4
-99999999 Valeur de présélection	minimale
4000 Valeur par défaut
[phone] Valeur de présélection	maximale

Les paramètres de la source de données, les conditions de commutation et d'autres définitions pour la valeur de présélection / le seuil de commutation 1 sont définies dans ce menu.

Cette fonction est seulement disponible pour les appareils DX20x2, DX20x3 et DX20x5.

SOURCE 1Ce paramètre définit la source de données pour la présélection 1.La totalisation dépend du mode de fonctionnement sélectionné (→ 9.5 IN 1 Totalization).
INPUT 1 La source de données est l'entrée 1INPUT 2 La source de données est l'entrée 2
LINKAGE 1 – 2 La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2
INPUT 1 TOTAL La source de données est l'entrée 1 avec totalisation
INPUT 2 TOTAL La source de données est l'entrée 2 avec totalisation
LINKAGE TOTAL La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2 avec totalisation
IO LINK VALUE 1 La source de données est la valeur 1 PDout transmise par le maître IO-Link
IO LINK VALUE 2 La source de données est la valeur 2 PDout transmise par le maître IO-Link
MINIMUM VALUE 1 Valeur minimale, la source de données est l'entrée 1
MAXIMUM VALUE 1 Valeur maximale, la source de données est l'entrée 1
MINIMUM VALUE 2 Valeur minimale, la source de données est l'entrée 2
MAXIMUM VALUE 2 Valeur maximale, la source de données est l'entrée 2
MODE 1Condition de commutation pour la présélection 1. Sortie / affichage commutent selon la condition suivante :
|RESULT|≥|PRES| Le résultat de la valeur affichée est supérieur ou égal au résultat de Preselection 1Avec Hysteresis 1 inégale à 0, la condition de commutation suivantes'en suit : Valeur affichée ≥ présélection 1 → ONValeur affichée < présélection 1 - hystérésis 1 → OFF
|RESULT|≤|PRES| Le résultat de la valeur affichée est inférieur ou égal au résultat de Preselection 1 (temporisation de démarrage (Start Up Delay) recommandée)Avec Hysteresis 1 inégale à 0, la condition de commutation suivantes'en suit : Valeur affichée ≤ présélection 1 → ONValeur affichée > présélection 1 + hystérésis 1 → OFF
|RESULT|=|PRES| Le résultat de la valeur affichée est égal au résultat de Preselection 1. En combinaison avec Hysteresis il est possible de définir et de surveiller une bande de fréquences (Preselection +/- 12 Hysteresis).Avec Hysteresis 1 inégale à 0, la condition de commutation suivantes'en suit : Valeur affichée > présélection 1 + 12 hystérésis 1 → OFFValeur affichée < présélection 1 - 12 hystérésis 1 → OFF
RESULT≥PRES La valeur affichée est supérieure ou égale à la Preselection 1, p. ex. survitesseAvec Hysteresis 1 inégale à 0, la condition de commutation suivantes'en suit : Valeur affichée ≥ présélection 1 → ONValeur affichée < présélection 1 - hystérésis 1 → OFF
RESULT≤PRES La valeur affichée est inférieure ou égale à la Preselection 1, p.ex. sousvitesse (temporisation de démarrage (Start Up Delay) recommandée)Avec Hysteresis 1 inégale à 0, la condition de commutation suivantes'en suit : Valeur affichée ≤ présélection 1 → ONValeur affichée > présélection 1 + hystérésis 1 → OFF
RESULT=PRES Valeur affichée égale à Preselection 1. En combinaison avec Hysteresis il est possible de définir et de surveiller une bande de fréquences (Preselection +/- 1⁄2 Hysteresis).Avec Hysteresis 1 inégale à 0, la condition de commutation suivante s'en suit : Valeur affichée > présélection 1 + 1⁄2 hystérésis 1 → OFF Valeur affichée < présélection 1 - 1⁄2 hystérésis 1 → OFF
RES≥PRES-TRAIL Présélection relative 1 :Valeur affichée supérieure ou égale à Preselection 2 – Preselection 1 Preselection 1 étant la présélection relative de Preselection 2.
HYSTERESIS 1Hystérésis définissant le point de déclenchement pour la condition de commutation de présélection 1
0 aucune hystérésis de commutation
...
99999 hystérésis de commutation de 99999
PULSE TIME 1 (S)Durée de l'impulsion de passage (en secondes) pour la condition de commutation de la présélection 1
0 000 Aucune impulsion de passage (signal statique)
...
60 000 Durée d'impulsion de 60 secondes
OUTPUT TARGET 1Affectation d'une sortie pour la condition de commutation de la présélection 1.Si plusieurs conditions de commutation sont affectées à une seule sortie, celle-ci est active dès qu'une des conditions de commutation est remplie.
NO aucune affectation
CTRL OUT 1 Affectation de la condition de commutation à Ctrl. Out 1
CTRL OUT 2 Affectation de la condition de commutation à Ctrl. Out 2
CTRL OUT 3 Affectation de la condition de commutation à Ctrl. Out 3
CTRL OUT 4 Affectation de la condition de commutation à Ctrl. Out 4
OUTPUT POLARITY 1Etat de commutation pour la condition de commutation de la présélection 1.
ACTIVE HIGH Active "HIGH"
ACTIVE LOW Active "LOW"
OUTPUT LOCK 1Autoblocage pour la condition de commutation de la présélection 1.
NO Aucun autoblocage
YES Autoblocage
START UP DELAY 1 (S)Temporisation de démarrage pour la condition de commutation de présélection 1.Fenêtre temporelle jusqu'à l'activation de la fonction de surveillance. Ce réglage ne s'applique qu'en cas des conditions de commutation |RESULT|≤|PRES| et RESULT≤PRES. (Start Up Delay 3 et 4 disposent d'une temporisation de démarrage automatique).
0 000 Aucune temporisation au démarrage
...
60 000 Temporisation de démarrage en secondes
EVENT COLOR 1Changement de couleur de l'affichage en fonction d'un événement pour la condition de commutation de présélection 1. Event Color 1 a la priorité la plus basse. Event Color 2 ... 4 peuvent écraser ce changement de couleur.
NO CHANGE Sans changement de couleur
CHANGE TO RED Changement de couleur en rouge
CHANGE TO GREEN Changement de couleur en vert
CHANGE TO YELLOW Changement de couleur en jaune

SOURCE 2Source de données pour la présélection 2 (→9.12 Preselection 1 Menu)
MODE 2Condition de commutation pour la présélection 2, (→9.12 Preselection 1 Menu) (excepté présélection relative)
	voir Preselection 1 Menu
RES≥PRES-TRAIL Présélection relative 2 :Valeur affichée supérieure ou égale à Preselection 2 – Preselection 1 Preselection 1 étant la présélection relative de Preselection 2.
HYSTERESIS 2Hystérésis de commutation pour la condition de commutation de la présélection 2 (→9.12 Preselection 1 Menu)
PULSE TIME 2 (S)Durée de l'impulsion de passage pour la condition de commutation de la présélection 2 (→9.12 Preselection 1 Menu)
OUTPUT TARGET 2Affectation d'une sortie pour la condition de commutation de la présélection 2 (→9.12 Preselection 1 Menu) (excepté la valeur par défaut)
	voir Preselection 1 Menu
CTRL OUT 2 Affectation de la condition de commutation à Ctrl. Out 2
OUTPUT POLARITY 2Etat de commutation pour la condition de commutation de la présélection 2 (→9.12 Preselection 1 Menu)
OUTPUT LOCK 2Autoblocage pour la condition de commutation de la présélection 2 (→ 9.12 Preselection 1 Menu)
START UP DELAY 2 (S)Temporisation de démarrage pour la condition de commutation de la présélection 2 (→ 9.12 Preselection 1 Menu)(Start Up Delay 3 et 4 disposent d'une temporisation de démarrage automatique).
EVENT COLOR 2Changement de couleur de l'affichage en fonction d'un événement pour la condition de commutation de la présélection 2, voir Preselection 1 Menu

SOURCE 3Source de données pour la présélection 3 (→9.12 Preselection 1 Menu)
MODE 3Condition de commutation pour la présélection 3, (→9.12 Preselection 1 Menu) (excepté présélection relative)
	voir Preselection 1 Menu
RES≥PRES-TRAIL Présélection relative 3 :Valeur affichée supérieure ou égale à Preselection 4 – Preselection 3Preselection 3 étant la présélection relative de Preselection 4.
HYSTERESIS 3Hystérésis de commutation pour la condition de commutation de la présélection 3 (→9.12 Preselection 1 Menu)
PULSE TIME 3 (S)Durée de l'impulsion de passage pour la condition de commutation de la présélection 3 (→9.12 Preselection 1 Menu)
OUTPUT TARGET 3Affectation d'une sortie pour la condition de commutation de la présélection 3 (→9.12 Preselection 1 Menu) (excepté la valeur par défaut)
	voir Preselection 1 Menu
CTRL OUT 3 Affectation de la condition de commutation à Ctrl. Out 3
OUTPUT POLARITY 3Etat de commutation pour la condition de commutation de la présélection 3 (→9.12 Preselection 1 Menu)
OUTPUT LOCK 3Autoblocage pour la condition de commutation de la présélection 3 (→9.12 Preselection 1 Menu)
START UP DELAY 3 (S)Temporisation de démarrage pour la condition de commutation de la présélection 3. Ce réglage ne s'applique qu'en cas des conditions de commutation |RESULT|<=|PRES| et RESULT<=PRES.(Start Up Delay 1 et 2 disposent d'une temporisation de démarrage en fonction du temps).
OFF Aucune temporisation au démarrage
AUTO Temporisation de démarrage automatique, jusqu'au premier dépassement de la valeur de présélection / du seuil de commutation.

EVENT COLOR 3

Changement de couleur de l'affichage en fonction d'un événement pour la condition de commutation de la présélection 3, voir Preselection 1 Menu

SOURCE 4Source de données pour la présélection 4 (→9.12 Preselection 1 Menu)
MODE 4Condition de commutation pour la présélection 4, (→9.12 Preselection 1 Menu) (excepté présélection relative)
	voir Preselection 1 Menu
RES≥PRES-TRAIL Présélection relative 4 :Valeur affichée supérieure ou égale à Preselection 3 – Preselection 4Preselection 4 étant la présélection relative de Preselection 3.
HYSTERESIS 4Hystérésis de commutation pour la condition de commutation de la présélection 4 (→9.12 Preselection 1 Menu)
PULSE TIME 4 (S)Durée de l'impulsion de passage pour la condition de commutation de la présélection 4 (→9.12 Preselection 1 Menu)
OUTPUT TARGET 4Affectation d'une sortie pour la condition de commutation de la présélection 4 (→9.12 Preselection 1 Menu) (excepté la valeur par défaut)
	voir Preselection 1 Menu
CTRL OUT 4 Affectation de la condition de commutation à Ctrl. Out 4
OUTPUT POLARITY 4Etat de commutation pour la condition de commutation de la présélection 4 (→9.12 Preselection 1 Menu)
OUTPUT LOCK 4Autoblocage pour la condition de commutation de la présélection 4 (→9.12 Preselection 1 Menu)
START UP DELAY 4 (S)Temporisation de démarrage pour la condition de commutation de la présélection 4 (→9.14 Preselection 3 Menu)(Start Up Delay 1 et 2 disposent d'une temporisation de démarrage en fonction du temps).
OFF Aucune temporisation au démarrage
AUTO Temporisation de démarrage	automatique, jusqu'au premierdépassement de la valeur de présélection / du seuil de commutation.
EVENT COLOR 4Changement de couleur de l'affichage en fonction d'un événement pour la condition de commutation de la présélection 4, voir Preselection 1 Menu

9.16 Analog Out Menu

Dans ce menu, les réglages de base de la sortie analogique peuvent être définis. Cette fonction est seulement disponible pour les appareils DX2043 et DX2053.

ANALOG SOURCECe paramètre définit la source de données pour la sortie analogique.La totalisation dépend du mode de fonctionnement sélectionné (→ 9.5 IN 1 Totalization).
INPUT 1 La source de données est l'entrée 1
INPUT 2 La source de données est l'entrée 2
LINKAGE 1 – 2 La source de données est le résultat de la liaison de l'entre 1 et l'entre 2
INPUT 1 TOTAL La source de données est l'entrée 1 avec totalisation
INPUT 2 TOTAL La source de données est l'entrée 2 avec totalisation
LINKAGE TOTAL La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2 avec totalisation
IO LINK VALUE 1 La source de données est la valeur 1 PDout transmise par le maître IO-Link
IO LINK VALUE 2 La source de données est la valeur 2 PDout transmise par le maître IO-Link
MINIMUM VALUE 1 Valeur minimale, la source de données est l'entrée 1
MAXIMUM VALUE 1 Valeur maximale, la source de données est l'entrée 1
MINIMUM VALUE 2 Valeur minimale, la source de données est l'entrée 2
MAXIMUM VALUE 2 Valeur maximale, la source de données est l'entrée 2
ANALOG FORMATCe paramètre définit la caractéristique de la sortie. Pour le format de la sortie (-10 ... +10 V), la polarité de la sortie suit le signe de l'affichage (seulement en mode de fonctionnement COUNTER).La sortie analogique est proportionnelle à la valeur affichée.
-10...10V -10 ... +10 V
0...20MA 0 ... 20 mA
4...20MA 4 ... 20 mA
ANALOG STARTCe paramètre sert à régler la valeur de démarrage du niveau analogique. La valeur de démarrage définit la valeur affichée à laquelle la sortie analogique fournit 0 V ou 0 / 4 mA.
-99999999 Valeur de démarrage minimale
0 Valeur par défaut
[phone] Valeur de démarrage maximale
ANALOG ENDCe paramètre sert à régler la valeur finale du niveau analogique. La valeur finale définit la valeur affichée à laquelle la sortie analogique fournit sa valeur maximale +/- 10 V ou 20 mA.
-99999999 Valeur finale minimum
10000	Valeur par défaut
[phone] Valeur finale maximum
ANALOG GAIN (%)Ce paramètre sert à régler le niveau maximum. L'Analog Gain indique le niveau maximum de la sortie analogique en % en fonction de +/- 10 V ou 20 mA.Exemples :101,00 correspond à un niveau de 10,2 V / 20 mA si la valeur "Analog End" est atteinte.95,00 correspond à un niveau de 9,5 V / 18 mA si la valeur "Analog End" est atteinte.
0.00 Niveau minimum
100.00 Valeur par défaut
110.00 Niveau maximum
ANALOG OFFSET (%)Ce paramètre sert à régler le décalage du zéro de la sortie.Exemple : 0,20 correspond à un niveau de 0,2 V / 0,4 mA si la valeur "Analog Start" est atteinte.
-99.99 Décalage du zéro minimum
0 Valeur par défaut
+99.00 Décalage du zéro maximum

9.17 Command Menu

INPUT 1 ACTIONCe paramètre définit la fonction de contrôle de l'entrée Ctrl. In 1.d = comportement de commutation dynamique (évaluation des fronts), INPUT CONFIG doit être réglé à RISING/FALLING EDGES = comportement de commutation statique (évaluation du niveau), INPUT CONFIG doit être réglé à ACTIV LOW/HIGH
NO Aucune fonction.
TARA INPUT 1 La valeur de l'entrée 1 est mémorisée en tant que OFFSET de l'entrée 1.	d
TARA INPUT 2 La valeur de l'entrée 2 est mémorisée en tant que OFFSET de l'entrée 2.	d
TARA INPUT 1+2 La valeur de l'entrée 1 est mémorisée en tant que OFFSET de l'entrée 1,La valeur de l'entrée 2 est mémorisée en tant que OFFSET de l'entrée 2.	d
RESET TOTAL 1	La valeur du totalisateur 1 est remise à 0.	d, s
RESET TOTAL 2	La valeur du totalisateur 2 est remise à 0.	d, s
RESET TOTAL 1+2	La valeur des totalisateurs 1 et 2 est remise à 0.	d, s
TEACH PRESEL. 1	La valeur de SOURCE 1 est mémorisée en tant que PRESELECTION 1.	d
TEACH PRESEL. 2	La valeur de SOURCE 2 est mémorisée en tant que PRESELECTION 2.	d
TEACH PRESEL. 3 La valeur de OURCE 3 est mémorisée en tant que PRESELECTION 3.		d
TEACH PRESEL. 4 La valeur deSOURCE 4 est mémorisée en tant que PRESELECTION 4.		d
SCROLL DISPLAY Changement de l'affichage (→ 8.2 Affichages pendant le fonctionnement).		d
RESET MIN/MAX Remise à zéro des valeurs min. / max. d, s
CLEAR LOOP TIME N.A.
ACTIVATE N.A.
STORE DATA N.A.
TESTPROGRAM N.A.
SET RED COLOR Affichage allumé en rouge. La couleur peut être changée au moyen du changement de couleur en fonction d'un événement dans le menu PRESELECTION 1 ... 4 MENU.		d
SET GREEN COLOR L'affichage est vert. La couleur peut être changée au moyen du changement de couleur en fonction d'un événement dans le menu PRESELECTION 1 ... 4 MENU.		d
SET YELLOW COLOR L'affichage est jaune. La couleur peut être changée au moyen du changement de couleur en fonction d'un événement dans le menu PRESELECTION 1 ... 4 MENU.		d
FREEZE Gel de la valeur affichée.s
KEY LOCK	Blocage des boutons de l'écran tactile.	s
LOCK RELEASE	Déblocage de tous les sorties / relais.	d
SERIAL PRINT	N.A.
START PRESELECT	N.A.
ADD TO TOTAL 1	Additionne la valeur actuelle de l'entrée 1 à INPUT 1 TOTAL.	d
ADD TO TOTAL 2	Additionne la valeur actuelle de l'entrée 2 à INPUT 2 TOTAL	d
INC. BRIGHTNESS	Augmenter la luminosité de l'affichage	d, s
DEC. BRIGHTNESS	Réduire la luminosité de l'affichage	d, s
INPUT 1 CONFIGCe paramètre définit le comportement de commutation pour Ctrl. In 1.
ACTIVE LOW	Activation en cas de "LOW" (statique)
ACTIVE HIGH	Activation en cas de "HIGH" (statique)
RISING EDGE	Activation en cas de front montant (dynamique)
FALLING EDGE	Activation en cas de front descendant (dynamique)
INPUT 2 ACTIONCe paramètre définit la fonction de contrôle de l'entrée Ctrl. In 2.Voir allocation fonctionnelle du paramètre INPUT 1 ACTION.
INPUT 2 CONFIGCe paramètre définit le comportement de commutation pour Ctrl. In 2.Voir allocation d'activation du paramètre INPUT 1 CONFIG.
INPUT 3 ACTIONCe paramètre définit la fonction de contrôle de l'entrée Ctrl. In 3.Voir allocation fonctionnelle du paramètre INPUT 1 ACTION.
INPUT 3 CONFIGCe paramètre définit le comportement de commutation pour Ctrl. In 3.Voir allocation d'activation du paramètre INPUT 1 CONFIG.

9.18 Display Menu

Les paramètres modifiés ne sont actifs qu'après avoir quitté la sélection de menu. La totalisation dépend du mode de fonctionnement sélectionné ( 9.5 IN 1 Totalization).

START DISPLAYCe paramètre définit l'affichage de démarrage après la mise sous tension de l'appareil.

SINGLE Affichage à une ligne. La source de données doit être définie dans SOURCE SINGLE.

DUAL Affichage à deux lignes. Les sources de données doivent être définies dans SOURCE DUAL TOP / DOWN.

LARGE Grand affichage (seulement si le paramètre LARGE DISPLAY est activé). La source de données doit être définie dans SOURCE LARGE.

QUICKSTART Affichage avec fonction de démarrage rapide. Uniquement pour DX20x2, DX20x3, DX20x5.

MINIMUM / MAXIMUM Affichage des valeurs Actual / Minimum / Maximum de l'entrée 1 et l'entrée 2

DUAL WITH UNIT Affichage à deux lignes avec unités. Les sources de données doivent être définies dans SOURCE DUAL TOP / DOWN.

SOURCE SINGLECe paramètre définit la source de données de l'affichage à une ligne.

INPUT 1 La source de données est l'entrée 1

INPUT 2 La source de données est l'entrée 2

LINKAGE 1 – 2 La source de données est le résultat de la liaison de l'entre 1 et l'entre 2

INPUT 1 TOTAL La source de données est l'entrée 1 avec totalisation

INPUT 2 TOTAL La source de données est l'entrée 2 avec totalisation

LINKAGE TOTAL La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2 avec totalisation

IO LINK VALUE 1 La source de données est la valeur 1 PDout transmise par le maître IO-Link

IO LINK VALUE 2 La source de données est la valeur 2 PDout transmise par le maître IO-Link
MINIMUM VALUE 1 Valeur minimale, la source de données est l'entrée 1
MAXIMUM VALUE 1 Valeur maximale, la source de données est l'entrée 1
MINIMUM VALUE 2 Valeur minimale, la source de données est l'entrée 2
MAXIMUM VALUE 2 Valeur maximale, la source de données est l'entrée 2
SOURCE DUAL TOPCe paramètre définit la source de données pour la première ligne de l'affichage à deux lignes.
INPUT 1 La source de données est l'entrée 1
INPUT 2 La source de données est l'entrée 2
LINKAGE 1 – 2 La source de données est le résultat de la liaison de l'entre 1 et l'entre 2
INPUT 1 TOTAL La source de données est l'entrée 1 avec totalisation
INPUT 2 TOTAL La source de données est l'entrée 2 avec totalisation
LINKAGE TOTAL La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2 avec totalisation
IO LINK VALUE 1 La source de données est la valeur 1 PDout transmise par le maître IO-Link
IO LINK VALUE 2 La source de données est la valeur 2 PDout transmise par le maître IO-Link
MINIMUM VALUE 1 Valeur minimale, la source de données est l'entrée 1
MAXIMUM VALUE 1 Valeur maximale, la source de données est l'entrée 1
MINIMUM VALUE 2 Valeur minimale, la source de données est l'entrée 2
MAXIMUM VALUE 2 Valeur maximale, la source de données est l'entrée 2
SOURCE DUAL DOWNCe paramètre définit la source de données pour la deuxième ligne de l'affichage à deux lignes.
INPUT 1 La source de données est l'entrée 1
INPUT 2 La source de données est l'entrée 2
LINKAGE 1 – 2 La source de données est le résultat de la liaison de l'entre 1 et l'entre 2
INPUT 1 TOTAL La source de données est l'entrée 1 avec totalisation
INPUT 2 TOTAL La source de données est l'entrée 2 avec totalisation
LINKAGE TOTAL La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2 avec totalisation
IO LINK VALUE 1 La source de données est la valeur 1 PDout transmise par le maître IO-Link
IO LINK VALUE 2 La source de données est la valeur 2PDout transmise par le maître IO-Link
MINIMUM VALUE 1 Valeur minimale, la source de données est l'entrée 1
MAXIMUM VALUE 1 Valeur maximale, la source de données est l'entrée 1

MINIMUM VALUE 2 Valeur minimale, la source de données est l'entrée 2
MAXIMUM VALUE 2 Valeur maximale, la source de données est l'entrée 2
LARGE DISPLAYCe paramètre active et désactive le grand affichage. La valeur affichée peut être divisée pour le grand affichage via le facteur d'échelle.
NO Grand affichage désactivé
1:1 Grand affichage avec facteur d'échelle 1:1
1:10 Grand affichage avec facteur d'échelle 1:10
1:100 Grand affichage avec facteur d'échelle 1:100
1:1000 Grand affichage avec facteur d'échelle 1:1000
1:10000 Grand affichage avec facteur d'échelle 1:10000
SOURCE LARGECe paramètre définit la source de données de l'affichage à une ligne. Le paramètre est seulement visible si le paramètre LARGE DISPLAY est activé.
INPUT 1 La source de données est l'entrée 1
INPUT 2 La source de données est l'entrée 2
LINKAGE 1 – 2 La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2
INPUT 1 TOTAL La source de données est l'entrée 1 avec totalisation
INPUT 2 TOTAL La source de données est l'entrée 2 avec totalisation
LINKAGE TOTAL La source de données est le résultat de la liaison de l'entrée 1 et l'entrée 2 avec totalisation
IO LINK VALUE 1 La source de données est la valeur 1 PDout transmise par le maître IO-Link
IO LINK VALUE 2 La source de données est la valeur 2 PDout transmise par le maître IO-Link
MINIMUM VALUE 1 Valeur minimale, la source de données est l'entrée 1
MAXIMUM VALUE 1 Valeur maximale, la source de données est l'entrée 1
MINIMUM VALUE 2 Valeur minimale, la source de données est l'entrée 2
MAXIMUM VALUE 2 Valeur maximale, la source de données est l'entrée 2
COLORCe paramètre définit la couleur de l'affichage.La couleur peut être modifiée dans le Preselection 1 ... 4 Menu, via un changement de couleur en fonction d'un événement. Un changement de couleur en fonction d'un événement est seulement disponible pour les appareils DX2042, DX2043, DX2052 et DX2053.
RED	L'affichage est rouge.
GREEN	L'affichage est vert.
YELLOW	L'affichage est jaune.
BRIGHTNESS (%)Ce paramètre définit la luminosité de l'affichage en %.
10 Luminosité d'affichage minimale
80 Valeur par défaut
100 Luminosité d'affichage maximale
CONTRASTCe paramètre définit l'angle de vue sur l'afficheur.
0 Angle de vue par le haut
1 Angle de vue par le devant
2 Angle de vue par le bas
SCREEN SAVER (S)Ce paramètre définit le temps en secondes après lequel l'affichage s'obscurcit.
0 Aucun obscurcissement de l'affichage
...
9999 Temps maximal avant obscurcissement de l'affichage
UP-DATE-TIME (S)Ce paramètre définit le temps de rafraîchissement de l'affichage en secondes.
0,005 Temps de mise à jour minimum
0,1 Valeur par défaut
9,999 Temps de mise à jour maximal
FONTCe paramètre permet de choisir la police de caractères des langages clairs.
0 Standard
1 Police 1

10 Linéarisation

Grâce à cette fonction, un signal d'entrée linéaire peut être transformé en une représentation non linéaire (ou l'inverse). Pour l'entrée 1 et l'entrée 2, jusqu'à 24 points de linéarisation sont disponibles qui peuvent être repartis à des intervalles au choix sur l'ensemble de la plage de conversion. Entre 2 coordonnées prédéfinies, une interpolation linéaire s'effectue automatiquement.

Il est conseillé de placer un maximum de points aux endroits auxquels les courbes sont fortement coudées. Aux endroits légèrement coudés, par contre, un minimum de points suffit. Afin de prédéterminer une courbe de linéarisation, le paramètre LINEARIZATION doit être réglé sur 1 QUADRANT ou 4 QUADRANT dans le menu IN1 Properties et IN 2 Properties (voir diagramme ci-dessous).

Dans les menus IN 1 Linearization et IN 2 Linearization, jusqu'à 24 coordonnées X peuvent être prédéterminés à l'aide des paramètres P1(X) à P24(X). Elles correspondent aux valeurs affichées sans linéarisation.

Les valeurs d'affichage à adopter à la place des valeurs X sont sélectionnées à l'aide des paramètres P1(Y) à P24(Y). Par exemple, la valeur P5(X) est remplacée par la valeur P5(Y).

Il faut affecter des valeurs qui augmentent en continu aux coordonnées X. C'est-à-dire, P1(X) est la valeur la plus basse ; chacune des valeurs suivantes doit être plus élevée. Si les valeurs mesurées sont supérieures à la dernière valeur X définie, la valeur Y correspondante est affichée de façon constante.

Mode 1 Quadrant :

P1(X) doit être réglé sur 0. La linéarisation est uniquement définie dans la plage de valeurs positive.

En cas de valeurs mesurées négatives, la courbe est reflétée de façon symétrique par rapport à un point.

Mode 4 Quadrant :

P1(X) peut également être réglé sur des valeurs négatives. Si les valeurs mesurées sont inférieures à P1(X), la valeur P1(Y) est affichée de façon constante.

Exemple d'application de linéarisation :

A l'aide d'un capteur de pression, le volume d'une cuve est déterminé et affiché. Le signal analogique du capteur est proportionnel au niveau mais à cause de la forme de la cuve, pas au volume.

Exemple d'application : calcul du volume

11 Données techniques

Alimentation en tension (DC) :	Tension d'entrée : 18 ... 30 VDC
	Circuit de protection : protection contre l'inversion de polarité
	Consommation : env. 100 mA (non raccordée)
	Sécurisation : externe : T 0.5 A
Alimentation en tension (AC) : (DX204x)	Tension d'entrée : 115 ... 230 VAC (50 ... 60 Hz)
	Puissance absorbée : env. 3 VA (non raccordée)
	Sécurisation : externe : T 0,1 A
Raccordements : Type de raccordement :		Bornes à vis, 1,5 mm2 / AWG 16
Alimentation de générateurs d'impulsions :	En cas d'alimentation DC :	d'env. 1 V inférieure à la tension d'entrée
	Courant de sortie : max. 250 mA
	En cas d'alimentation AC :	env. 24 V (± 15%)
	Courant de sortie : 150 mA (à 45 °C max.) / 80 mA (à > 45 °C)
Sortie de référence : Tension de sortie : 10 V
Entrées analogiques :	Nombre	2
	Configuration	Entrée tension ou courant
	Entrée tension	-10 ... 10 V (Ri ≈ 50 kOhm)
	Entrée courant	0 ... 20 mA / 4 ... 20 mA (Ri ≈ 120 Ohm)
	Résolution	16 bit
	Précision : ± 0,1 %
Entrées de contrôle :	Nombre :	3
	Format :	HTL, PNP (LOW 0 ... 3 V, HIGH 9 ... 30 V)
	Fréquence :	max. 10 kHz
	Charge :	max. 2 mA / Ri > 15 kOhm / 470 pF
Sortie analogique : (DX2043, DX2053)	Configuration :	sortie courant ou tension
	Sortie tension :	-10 ... +10 V (max. 2 mA)
	Sortie courant :	0 ... 20 mA / 4 ... 20 mA (charge max. 270 Ohm)
	Résolution :	16 bit
	Précision : ± 0,1 %
	Temps de réponse :	< 150 ms
Sorties de contrôle : (DX20x2, DX20x3, DX20x5)	Nombre : 4
	Format / niveau : 5 ... 30 V (suivant la tension sur Com+), PNP
	Courant de sortie : max. 200 mA
	Temps de réponse : < 1 ms
IO-Link : Révision IO-Link : 1.1
	Type de transmission :	COM3
	Type de port maître : A
Affichage : Type : LCD avec backlight
		Plage d'affichage 8 décades hors signe (-99999999 ... [phone])
		Hauteur des chiffres 13 mm
		Couleur : rouge/ vert/ jaune (à sélectionner)
		Manipulation : écran tactile (résistif)
Boîtier :	Matière :	ABS, UL 94 V-0
	Montage :	Installation sur tableau de commande
	Dimensions (L x H x P):	96 x 48 x 116 mm
	Découpe (L x H): 91 x 43 mm
	Protection :	IP 65 face avant, IP 20 face arrière
	Poids :	env. 200 g
Température ambiante :	Fonctionnement :	-20 °C ... 60 °C
	Stockage :	-25 °C ... 70 °C
Conformité et standards :	CEM 2004/108/UE :	EN 61000-6-2, EN 61000-6-3, EN 61000-6-4
	NS 2006/95/UE : EN 61000-6-4	1010-1
	RoHS 2011/65/EU :	EN 50581

12 Maintenance, réparation et élimination

12.1 Entretien

En fonctionnement régulier, l'appareil ne demande aucun entretien. En cas de problèmes, erreurs ou dysfonctionnements inattendus, l'appareil doit être envoyé au fabricant afin d'être vérifié et, si nécessaire, réparé. Toute ouverture ou réparation non autorisée peut perturber ou même supprimer les mesures de protection supportées par l'appareil.

12.2 Nettoyage de la surface du boîtier

▶ Enlever les salissures avec un chiffon doux et non traité chimiquement.
L'équipe de maintenance ou le monteur respectif est responsable d'un nettoyage imprévu.

12.3 Réparation

▶ L'appareil ne doit être réparé que par le fabricant.
Respecter les consignes de sécurité ( 2 Consignes de sécurité).

12.4 Elimination des déchets

▶ Respecter la réglementation du pays en vigueur pour la destruction écologique de l'appareil.

13 Homologations/normes

Normes d'essai et réglementations ( 11 Données techniques)

La déclaration de conformité UE et les homologations sont disponibles sur www.ifm.com.
