PS1916D1U - Chargeur électrique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur CA à 16 sorties
Marque	Tripp Lite
Modèle	PS1916D1U
Nombre de prises	16 x NEMA 5-15R
Tension d'entrée	120 V CA, 50/60 Hz
Courant d'entrée	12 A
Courant de sortie par prise	12 A
Longueur du cordon d'alimentation	4,57 m (15 pi)
Type de fiche	NEMA 5-15P
Montage	Bâti 1U (rackable)
Dimensions (HxLxP)	57 x 483 x 241 mm (2,25 x 19 x 4 po)
Matériau du boîtier	Métal
Interrupteur d'alimentation	Illuminateur, marche/arrêt
Disjoncteur	15 A
Température de fonctionnement	0° à 40° C
Humidité de fonctionnement	5 à 95 % HR sans condensation
Garantie	2 ans limitée
Certifications	UL 60950, NOM (Mexique), RoHS
Contenu de l'emballage	Chargeur, quincaillerie de montage, manuel utilisateur
Consignes de sécurité	Oui, manuel inclus

FOIRE AUX QUESTIONS - PS1916D1U Tripp Lite

Combien d'appareils puis-je brancher sur ce chargeur ?

Vous pouvez brancher jusqu'à 16 appareils sur les prises NEMA 5-15R.

Quelle est la tension d'entrée requise ?

Le chargeur nécessite une entrée de 120 V CA à 50/60 Hz.

Puis-je monter ce chargeur dans un rack ?

Oui, le PS1916D1U est conçu pour un montage en bâti 1U avec une profondeur réglable jusqu'à 60 mm.

Quelle est la longueur du cordon d'alimentation ?

Le cordon d'alimentation mesure 4,57 m (15 pi) avec une fiche NEMA 5-15P.

Ce chargeur est-il compatible avec les ordinateurs portables ?

Oui, il est conçu pour recharger des ordinateurs portables, netbooks, tablettes et autres appareils électroniques.

Y a-t-il un disjoncteur de protection ?

Oui, il intègre un disjoncteur de 15 A pour protéger contre les surcharges.

Quelle est la garantie de ce produit ?

Le chargeur bénéficie d'une garantie limitée de 2 ans contre les défauts de matériel et de main-d'œuvre.

Comment installer le chargeur dans un bâti ?

Fixez le chargeur au bâti en insérant quatre vis fournies par l'utilisateur à travers les supports de montage dans les trous du rail arrière. Les oreilles de montage sont réglables.

Que faire si le chargeur ne fonctionne pas ?

Vérifiez d'abord l'alimentation secteur et l'interrupteur marche/arrêt. Si le problème persiste, contactez Tripp Lite pour une inspection.

Ce chargeur est-il adapté à une utilisation médicale ?

Non, il est déconseillé pour des applications médicales où une panne pourrait affecter un équipement de survie.

MODE D'EMPLOI PS1916D1U Tripp Lite

Manuel de l'utilisateur

Chargeur CA à 16 sorties pouvant être monté en bâti 1U

Modèle : PS1916D1U

1. Consignes de sécurité importantes 10
2. Contenu de l'emballage 10
3. Description du produit 10
4. Caracteristiques 10
5. Montage et installation 11
6. Alimenter le chargeur 11 de l'alimentation
7. Brancher des apparils 11 au chargeur CA
8. Specifications 12
9. Garantie 12

English

1

Espanol

5

Copyright © 2015 Tripp Lite. Tous droits réservés. Toutes les marques de commerce sont la propriété de leurs propriétaires respectifs.

1. Consignes de sécurité importantes

CONSERVEZ CES INSTRUCTIONS

Ce manuel contient des instructions et des avertissements qui doivent etre respectés lors de I'installation et du fonctionnement du produit decrit dans ce manuel. Le non-respect de ces instructions et avertissements peut annuler la garantie et causer des dommages matériels ou corporels.

• Pour-retirer le chargeur de l'alimentation du secteur, l'entrée de l'appareil sert de dispositif de déconnexion.
  Si une des situations suivantes se presente, prendre un rendez-vous pour faire inspecter toute équipment par un technicien en entretien :

L'équipement a été exposé à l'humidité.
L'équipement a été échépe et endommagé.
L'équipment montre des signes évidents de dommages.
L'equipement ne fonctionne pas correctement ou ne fonctionne pas conformément aux directives du manuel de l'utiliser.

• Il est deconseilé d'utiliser cet équipement dans des applications Médicales ou une panne de cet équipement pourrait normalement provoquer la panne de l'équipment de survie ou ALTERer notablement sa sécurité ou son efficacité.
• Ne pas utiliser cet équipement en présence d'un mélange anesthetique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitrox.

2. Contenu de l'emballage

Chargeur CA à 16 sorties PS1916D1U

• Quincaillerie de montage

• Manuel de l'utilisateur

3. Description du produit

Le PS1916D1U est un chargeur CA pouvant etre monte en bati 1U qui prend en charge jusqu'a 16 ordinateurs portatifs, netbooks, tablettes et autres
appareils electroniques personnels exigeant beaucoup d'energie de la batterie.

4. Caractéristiques

16 x prises de sortie NEMA 5-15R
4,57 m (15 pi) Cordon CA avec fiche NEMA 5-15P
L'interrupteur d'alimentation éclairé confirme l'état de l'alimentation on/off (marche/arrêt).
- Capacité électriche de 15 A avec disjoncteur
- Compatibleité électrique de 120 V AC, 50/60 Hz

Avant
Arrière

A Clé électronique 5-15R (16 au total)
B Interrupteur d'alimentation marche/arrêt (On/Off) lumineux
C Oreilles de montage (amovibles)
Cordon d'alimentation de 4,57 m avec fiche 5-15P
E Patte de mise à la masse

5. Montage et installation

Le PS1916D1U peut etre monte avec un bati a 2 ou 4 montants avec un port 1U disponible. La quincaillerie de montage sont inclus pour faciliter le montage.

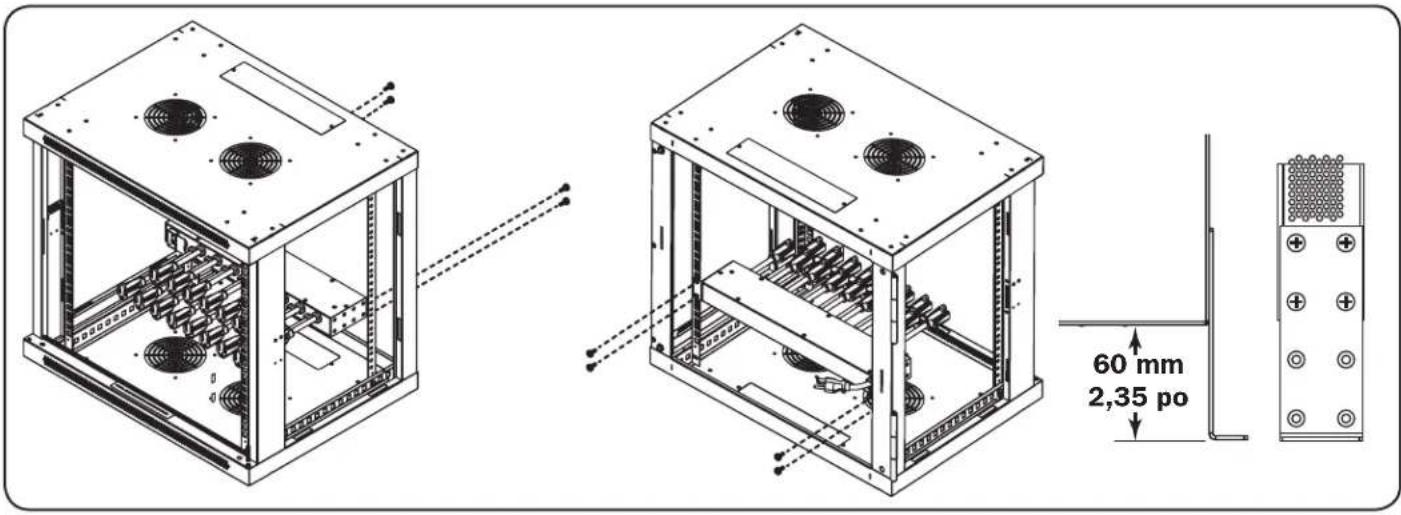

Installation en bâti

Fixer le PS1916D1U au bati en insererant quatre vis fournies par l'utilisateur à travers les supports de montage et dans les trous de montage du rail du bati arriere.

Remarque: La profondeur de montage du bati U280-016-RM est reglable jusqu'à une profondeur maximum de 60 mm (2,35 pouces). Pour regler la profondeur de montage de l'appareil, rattachier les oreilles de montage à une position différente sur l'appareil en utilisant les vis à tete fraisée Phillips M4 fournies (quatre par cote).

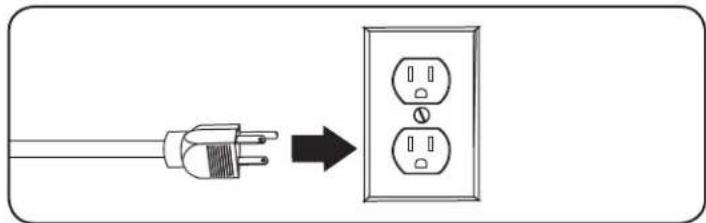

6. Alimenter le chargeur de l'alimentation

Insérer la fiche 5-15P, située à l'arrière de l'appareil, dans la prise de courant à 3 broches mise à la masse la plus après.

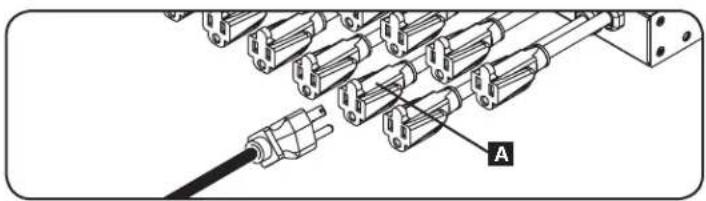

7. Brancher des apparecs au chargeur CA

Brancher la fiche d'alimentation de l'appareil dans une des prises de dongle du chargeur CA A.

8. Spécifications

Article Description
Prises de dongle du chargeur CA 16 x 5-15R
Besoins en puissance Entrée : 120 V CA, 50/60 Hz, 12A / Sortie : 12 A par prise de dongle du chargeur CA
Fiche d'entrée / Longueur du cordon 5-15P / 4,57 m (15 pi)
Température supportée pour un fonctionnement normal 0° à 40° C / 32° à 104° F
Humidité supportée pour un fonctionnement normal 5 à 95 % HR, sans condensation
Dimensions (HxLxP) 57 x 483 x 241 mm (2,25 x 19 x 4 po)
Matériau du boîtier Météal
Approbations des autorités réglementaires UL 60950, NOM (Mexique) et RoHS

Les specifications sont sujettes à changement sans préavis.

9. Garantie

Garantle Limitée de 2 Ans

Le vendeur garantit que ce produit, s'il est utilisese selon toutes les directives applicables, est exempt de defaults d'origine de materiel et de main-d'ouvre pour une periode de 2 ans a partir de la date initiale d'achat. Si le produit savere defecteux en materiel ou en main-d'ouvre durant cette periode, le vendre reparer ou replacera le produit sa discretion. Vous pouce obtien un service cette garantie seulement en livran ou en expediant le produit (avec les frais d'expedition et de livraison prépays) à : Tripp Lite, 111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paieres les frais d'expedition de retour. Visitez www.triplite.com/support avant de returner du l'equipement pour reparation.

CETTE GARANTIE NE S'APLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'ACCIDENTS, DEMAUVAIS USAGE, D'ABUS OU DE NÉLGENCE. LE VENDEUR N'OFFRE AUCUNE GARANTIE EXPlicitÉ AUTRE QUE LA GARANTIE EXPRESSEMENT SIGNIFIÉA À LA PRESENTE. EXCEPTÉ SELON LES LIMITES DE LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU DE CONFORMITE À UN BESOIN PARTICULIER, SONT LIMITÉES EN DUREA À LA PÉRIODE DE GARANTIE ENONCÉE CI DESSUS ET CETTE GARANTIE EXCLUE EXPlicitEMENT TOURS LES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS. Certaines juridictions ne permettant pas la limitation de la durée d'une garantie implicée et certaines juridictions ne permettant pas la limitation ou l'exclusion de dommages accessoires ou consécutifs, en conséquence, les limitations et les exclusions ci dessus pouraient ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique et vous pouriez avoir d'autres droits selon les juridictions.

MISE EN GARDE: L'utiliser devra prendre soin de déterminer avant de l'utiliser si cet apparéil convient, est ajustat sur pour l'usage prévu. Puisque les applications individuelles sont sujettes à de grandes variations, le fabricant ne fait aucune représentation ni n'offre de garantie quand à l'applicabilité et à la conformité de ces apparéils pour une application particulière.

Numeros d'Identification de conformite aux reglements

A des fins de certification et d'identification de conformite aux reglements, toute produit Tripp Lite a requ un numero de series unique. Ce numero se retrouve sur la plaque signaletique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformite pour ce produit, utilisez always le numero de sere. Il ne doit pas etre confondu avec le nom de la marque ou le numero de modèle du produit.

L'information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union Européenne)

Sous les directives et reglements de déchet d'équipements électrique et électronique (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
• Renvoyer le matériel neuf pour recyclage quand ceci devient eventuellement un rebuilt

La politique de Tripp Lite est celle d'une amélioration continuelle. Les specifications peuvent être modifiées sans préavis.
