Tipo de producto	Cargador CA de 16 salidas
Marca	Tripp Lite
Modelo	PS1916D1U
Número de tomas	16 x NEMA 5-15R
Tensión de entrada	120 V CA, 50/60 Hz
Corriente de entrada	12 A
Corriente de salida por toma	12 A
Longitud del cable de alimentación	4,57 m (15 pies)
Tipo de enchufe	NEMA 5-15P
Montaje	Bastidor 1U (rackable)
Dimensiones (Al x L x P)	57 x 483 x 241 mm (2,25 x 19 x 4 pulgadas)
Material del gabinete	Metal
Interruptor de encendido	Iluminado, encendido/apagado
Disyuntor	15 A
Temperatura de funcionamiento	0° a 40° C
Humedad de funcionamiento	5 a 95 % HR sin condensación
Garantía	2 años limitada
Certificaciones	UL 60950, NOM (México), RoHS
Contenido del embalaje	Cargador, herrajes de montaje, manual del usuario
Instrucciones de seguridad	Sí, manual incluido

Preguntas frecuentes - PS1916D1U Tripp Lite

¿Cuántos dispositivos puedo conectar a este cargador?

Puede conectar hasta 16 dispositivos en las tomas NEMA 5-15R.

¿Cuál es la tensión de entrada requerida?

El cargador requiere una entrada de 120 V CA a 50/60 Hz.

¿Puedo montar este cargador en un rack?

Sí, el PS1916D1U está diseñado para un montaje en bastidor 1U con profundidad ajustable hasta 60 mm.

¿Cuál es la longitud del cable de alimentación?

El cable de alimentación mide 4,57 m (15 pies) con un enchufe NEMA 5-15P.

¿Este cargador es compatible con computadoras portátiles?

Sí, está diseñado para cargar computadoras portátiles, netbooks, tabletas y otros dispositivos electrónicos.

¿Hay un disyuntor de protección?

Sí, incorpora un disyuntor de 15 A para proteger contra sobrecargas.

¿Cuál es la garantía de este producto?

El cargador tiene una garantía limitada de 2 años contra defectos de material y mano de obra.

¿Cómo instalar el cargador en un bastidor?

Fije el cargador al bastidor insertando cuatro tornillos proporcionados por el usuario a través de los soportes de montaje en los orificios del riel trasero. Las orejetas de montaje son ajustables.

¿Qué hacer si el cargador no funciona?

Primero verifique la alimentación de red y el interruptor de encendido/apagado. Si el problema persiste, contacte a Tripp Lite para una inspección.

¿Este cargador es adecuado para uso médico?

No, se desaconseja para aplicaciones médicas donde una falla podría afectar un equipo de soporte vital.

MANUAL DE USUARIO PS1916D1U Tripp Lite

Manual del propietario

Unidad Cargadora de CA con 16 Tomacorrientes para Instalación en Rack

Modelo: PS1916D1U

1. Instrucciones de seguridad importantes 6
2. Contenso del Empaque 6
3. Descripción del Producto 6
4. Caracteristicas 6
5. Montaje e Instalación 7
6. Alimentación de la unidad 7 cargadora de CA
7. Conectando dispositivos a la 7 Unidad Cargadora de CA
8. Especillasiones 8
9. Garantía 8

English

1

Français

9

1. Instrucciones de seguridad importantes

GUARDE ESTAS INSTRUCCIONES

Este manl contene instrucliones y advertencias que deben seguirse durante la instalacion y operation del producto descrito en este manul. El incumplimiento invalidar la garantia, pudiendo causar seriados daños a la propidad o lesiones personales.

• Para registrar launidad cargadora de CA de la alimentación del serviceo publico, la entrada de alimentación del aparato sirve como dispositivo de desconexión.
  Si surge qualiaera de las seguides situaciones, programe una cita para que un technician de service inspeccione su equipo:

• El equipo ha estado expuesto a humedad

• El equipo se ha caido o danado
• El equipo muestra obvios signos de fractura

• El equipo no funciona correctamente o no funciona de acuerdo con las Instrucciones del Manual del Propietario

• El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda razonablemente hacer suponer que causará fallas en el equipo de soporte de vida o afecte significativamente su seguridad o efectividad, no está recomendado.

• No use este equipo en la presencia de una mezcla anestesica inflamable con aire, oxigeno u oxido nitroso.

2. Contenido del Empaque

• Unidad Cargadora de CA con 16 Tomacorrientes PS1916D1U

• Accesorios de instalación - Manual del Propietario

3. Descripción del Producto

El PS1916D1U es un cargador de CA instalable en rack que pueda cargar hasta 16 notebooks, netbooks, tabletas orialquier/otro dispositivo electrico personal de uso intensivo de bateria que use un adaptor dere energia 5-15P.

4. Characteristicas

• El alojamento para instalacion en rack 1U pueda configurarse para instalaciones profesionales, educativas o personales
  16 tomacorrientes NEMA 5-15R
  Cable de CA de 4.57 m [15 pies] con clavija NEMA 5-15P
• Interruption iluminado confirma el estado de apagado y encendido.
• Capacidad electrica de 15 amperes con breaker
• Compatibilidad electrica de 120V CA, 50/60Hz

Frente

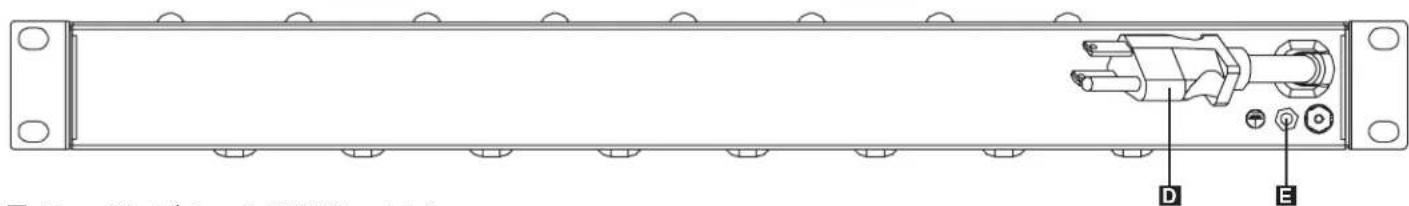

Parte posterior

A Llaves Electrónicas 5-15R (16 en total)
Interruptor Illuminado de Encendido/Apagado
C Orejas para Instalacion (Despendibles)
Cable de Alimentacion de 4.57 m con Clavija 5-15P
E Poste de Conexión a Tierra

5. Montaje e Instalación

El PS1916D1U sue instalarse con rack de 2 o 4 postes con un puerto 1U disponible. Se incluyen accesos de instalacion para fácil instalacion.

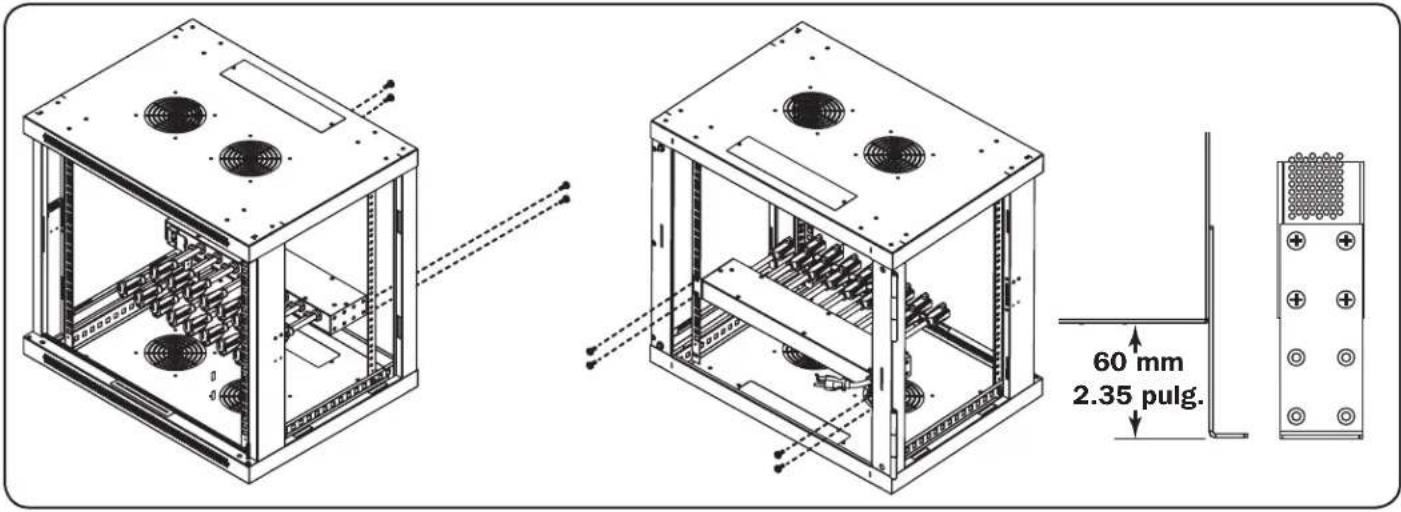

Instalación en Rack

Sujete el PS1916D1U al rack insertando quatre tornillos provistos por el usuario a trovés de los soportes de instalacion y en los orificios de instalacion del riel trasero del rack.

Note: La profundidad de instalacion en rack del PS1916D1U esajsable a una profundidad maxima de 60 mm [2.35 pulgadas]. Paraajsar la profundidad de instalacion de la unidad, reacomode las orejas de instalacion sobre la unidad en una posicjion distincta usingo los tomllos M4 con cabeza plana Phillips suministrados (cuatro por lado).

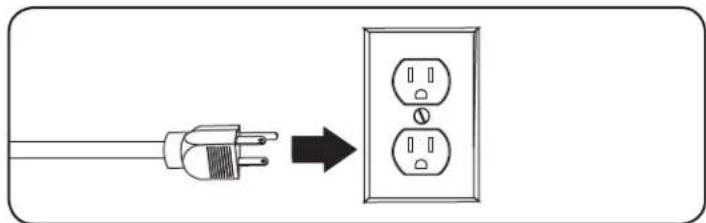

6. Alimentación de la unidad cargadora de CA

Inserte la clavija 5-15P ubicada en la parte posterior de la unidad en el tomacorroiente de 3 patas--debidamente connectado a tierra mas cercano.

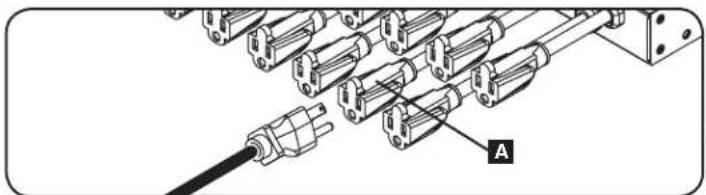

7. Conectando dispositivos a la Unidad Cargadora de CA

Conecte la clavija de alimentacion del dispositivo en uno de los receptaculos de llave electrònica de la unidad cargadora de CA A.

8. Especillasiones

Item Descripción
Receptáculos de llave electrónica 16 x 5	15R
Requerimiento de Energía Entrada: 120V	CA, 50/60 Hz, 12A / Salida: 12A por receptáculo de llave electrónica
Clavija de entrada / Longitud del cable 5	15P / 4.57 m (15 pies)
Temperatura de Operación 0° a 40°C / 3	2° a 104°F
Humedad de Funcimiento 5 a 95% de	HR, Sin Condensación
Dimensiones (Al x An x Pr) 57 x 483 x 24	1 mm (2.25 x 19 x 4 pulg.)
Material del Gabinete Metal
Aprobaciones Regulatorias UL 60950, NOM (México) y RoHS

Especificaiones susjetas a cambio sin previo aviso.

9. Garantía

Garantía Limitada De 2 Años

El vendedor garantiza que este producto noiene defectos originales de materiales ni de mano de obra por un periodo de dos años a partir de la Fecha original de compra, si se utilizes de acuerdo con todas las instruetiones correspondentes. En caso de demostrarse dentro de es peido que el producto tene defectos de materiales o de mano de obra, el vendedor lo reparar o reemplazar a su exclusiva disrecion. El serviceo tecnico bajo esta garantia solo peut ser obtenido si ustedenta o envia el producto (con todos los cargos de envio o entrega prepagos) a: Tripp Lite; 111 W. 35th Street; Chicago IL 60609; EE. UU. El vendedor abonara los cargos de envio de devolucion. Visite www.triplite.com/support antes de佝lar caquier equipo para reparacion.

ESTA GARANTIA NO CUBRE EL DESGASTE NORMAL NI LOS DANOS CAUSADOS POR ACCIDENTES, MAL USO, ABUSO O NELEGICNCA. EL VENDEDOR NO OFRECE NINGUNA GARANTIA EXPRESA QUE NO SEA LA ESTABLECIDA EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, LA DURACION DE TODAS LAS GARANTIAS IMPLICITAS, INCLUIDAS LAS DE COMERCIABILIDAD O APTITUD, SE LIMITA AL PERIODO DE GARANTIA ANTES MENTIONADO Y esta GARANTIA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten las limitaciones a la duracion de una garantia implicita y algunos Estados no permiten la exclusiono o limitacion de los daños incidentales o indirectos, de modo que las limitaciones o exclusiones antes Mentionadas peuvent no corresponder en su caso.Esta garantia le otorga direchos legalespecificos y usted peut tener otherdsreches quvarian deuna jurisidicnca o另一ra).

ADVERTENCIA: Antes de usar este dispositivo, cada 用户 de serce ocuparse de determinar si es apto, adecuido o seguro para el uso que pretende darle. Dado que las aplicaciones individuales estan susetas a diversas variacones, el fabricante no representa ni garantiza la idonedidad o condidio de these dispositos para qualquir aplicacion espefica.

Cumplicationo de las normas de los nombres de Identificacion

Para fines de identificacion y certificacion del complimiento de las normas, su producto Tripp Liteiene asignado un numero de series unico. Puede encontrar el numero de series en la etiquete de la placa de identificacion del producto, junto con los symbolos de aprobacion e informacion requeridos. Al Solicitar informacion sobre el complimiento de las nomas para este producto,iami nomencla el numero de series. El numero de series no debe ser confundido con el nombre de identificacion ni con el numero de modelo del producto.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Segin la Direcva de Residuos de Aparatos Elctricos y Eectriconos (Waste Electrical and Electronic Equipment, WEEE) y sus reglamento, cuando los clients compran nuevos equipos elctricos y electriconos a Tripp Lite, deren direcho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre produits similares (esto varía dependiendo del País)
• Enviar el equipo nuevo de vueita para reciclaje cuando este se convierta finalmente en desecho

Tripp Lileieneuna politica de mejoramiento continuo.Las specifications estan susetasacambio sin previo aviso.
