Type de produit	Haut-parleur amplifié de la série TS3
Modèle	TS308
Marque	Alto Professional
Dimensions (approx.)	280 x 330 x 450 mm
Poids (approx.)	8,5 kg
Alimentation	Secteur 100-240 V CA, 50/60 Hz
Puissance (estimation)	400 W (crête)
Réponse en fréquence (estimation)	60 Hz – 20 kHz
SPL max (estimation)	120 dB
Entrées audio	2 x combo XLR/Jack 6,35 mm (ligne/mic)
Sortie audio	1 x XLR (Mix Out)
Contrôles	Volume, commutateur Contour (+3 dB graves/aigus), interrupteur de mise à la terre
Indicateurs LED	Alimentation (bleu), Signal/Limite (vert/rouge)
Protection	Limiteur de crête intégré
Fusible	Remplaçable, calibre indiqué sur l'appareil
Montage	Sur pied (embase de 35 mm) ou au sol
Utilisation	Sonorisation live, diffusion, monitoring
Accessoires inclus	Câble d'alimentation, guide d'utilisation

FOIRE AUX QUESTIONS - TS308 ALTO

Comment brancher un microphone dynamique sur le TS308 ?

Utilisez un câble XLR ou jack 6,35 mm pour connecter le microphone à l'une des entrées combo. Réglez le volume au minimum avant de brancher, puis augmentez progressivement. Utilisez la plage Mic (interne) pour le réglage du volume.

Que faire si le voyant rouge Signal/Limite reste allumé ?

Le voyant rouge indique que le limiteur de crête est activé. Diminuez le volume de la source audio ou du haut-parleur pour éviter d'endommager l'enceinte.

Comment utiliser le commutateur Contour ?

Le commutateur Contour accentue les graves et les aigus de +3 dB, idéal pour un son plus percutant. En position relâchée, la réponse est plus plate, adaptée aux prestations nécessitant une restitution neutre.

À quoi sert l'interrupteur de mise à la terre (Ground Lift) ?

Enfoncer cet interrupteur permet de réduire les bourdonnements ou ronflettes causés par des boucles de masse. Il coupe la liaison de masse du signal audio.

Comment chaîner plusieurs enceintes TS3 ensemble ?

Connectez la sortie Mix Out d'une première enceinte à l'entrée d'une seconde enceinte à l'aide d'un câble XLR. Les deux enceintes diffuseront le même mix mono.

Peut-on brancher une guitare directement sur le TS308 ?

Oui, mais uniquement une guitare avec micros actifs. Pour les micros passifs, utilisez un préamplificateur externe ou une boîte de direct (DI) avant l'entrée.

Quel type de microphone est recommandé ?

Il est recommandé d'utiliser des micros dynamiques. Les micros à condensateur nécessitant une alimentation fantôme +48V doivent être alimentés par une source externe.

Comment régler le volume pour une source ligne ?

Réglez le volume en utilisant la plage Line sur le panneau. En général, ne dépassez pas 0 dB. Si la LED Signal Limite s'allume, réduisez le volume.

Le TS308 peut-il être monté sur un pied ?

Oui, il dispose d'une embase de 35 mm pour montage sur pied. Assurez-vous que le pied supporte le poids de l'enceinte (8,5 kg) et qu'il est stable.

Comment remplacer le fusible ?

Débranchez l'alimentation. Soulevez le compartiment du fusible (sur le panneau arrière) et remplacez-le par un fusible de même calibre, indiqué sous l'entrée d'alimentation.

MODE D'EMPLOI TS308 ALTO

TS308 TS312 TS310 TS315

User Guide

English (3-8)

Guía del usuario

Espanol (9-14)

Guide d'utilisation

Français（15-20）

Guida per l'uso

Italiano (21-26)

Benutzerhandbuch

Deutsch (27-32)

Consejo: Para enviar la mesma mezcla a algunos altavoces de la Serie TS3, conecte?), conecte ), conecte), conecte, conecte, conecte, conecte, conecte, conecte, conecte, conecte, conecte, conecte, conecte, conecte, conecte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, conCTE, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, concte, conctc. Mix (mezcla) de ese altavoz a la entrada 1 del othert alvoz.Ambos altavoces de la Serie TS3 reproducir an entonces mezclas mono sumadas identicamente.

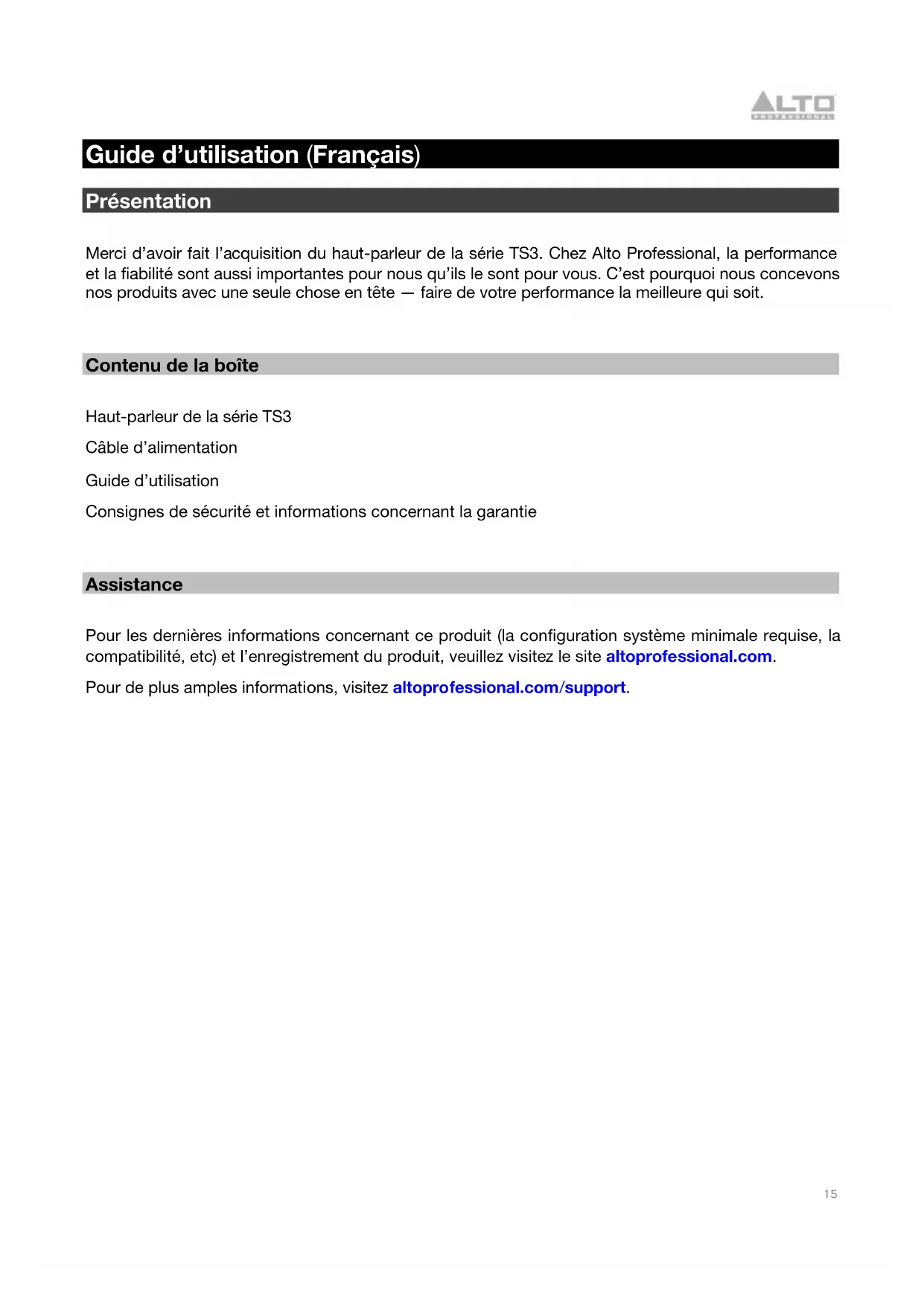

Guide d'utilisation (Français)

Présentation

Merci d'avoir fait l'acquisition du haut-parleur de la série TS3. Chez Alto Professional, la performance et la fiabilité sont aussi importantes pour nous qu'ils le sont pour vous. C'est pourquoi nous concevons nos produits avec une seule chose en tête — faire de votre performance la meilleure qui soit.

Contenu de la boite

Haut-parleur de la série TS3

Cable d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site altoprofessional.com.

Pour de plus amples informations, visitez altoprofessional.com/support.

Consignes de sécurité importantes

Veuillez noter : Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l'utilisation faite de ces informations. Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d'entretien et d'inspection. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus.

Caution: Afin de réduire le risque de décharge électrique, veuilles ne pas brancher le hautparleur de la série TS3 à une prise secteur lorsque la grille est retiree.

Montage sur support

• Toujours installer des haut-parleurs conformément aux codes de l'électricité et du bâtiment en vigueur.
• Installer le haut-parleur en tenant compte de son poids maximal. Vérifier les specifications du support ou du pied pour faire en sorte qu'il peut supporter le poids du haut-parleur. Observer toutes les consignes de sécurité spécifiées par le fabricant.
• Ne pas monter plusieurs haut-parleurs sur le même support ou le même pied.
• Toujours vérifier que le support ou le pied est sur une surface plane, stable et au niveau. Déployer entièrement les pieds des supports de style trépied et vérifier qu'ils neprésent pas un risque de trèbuchement.
• Vérifier le support (ou pied et la quincaillerie) avant chaque utilisation et ne pas utiliser de l'équipment avec des pieces usées, endommagées ou manquantes.
• Faire preuve de prudence lorsqu'utilise à l'extérieur dans des conditions ventueuses. Il peut être nécessaire de placer un poids supplémentaire (p. ex., des sacs de sable) sur la base du support afin d'améliorer sa stabilité. Ne pas fixer de bannières ou autres objets similaires au système de haut-parleur. Ces objets pourrait prendre dans le vent et renverser le système.
• À moins d'être certain de pouvoir gérer le poids du haut-parleur, demander à une autre personne de vous aider afin de le placer sur le support ou le pied.
• Toujours s'assurer que les cables sont tenus éloignés des artistes, de l'équipe de production et du public afin qu'ils ne puissant trébucher sur le cable et faire tomber le haut-parleur de son support.

Niveau sonore

L'exposition aux niveaux extrémement élevés de bruit peut causeur une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) audressus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l'utilisation d'équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protégger son ouïe lorsque cette unité est en fonction.

Heures par jour	NPA (dB)	Exemple
8 90	Petite salle de spectacle
6	92	Train
4	95	Rame
3 97	Moniteurs de table à niveaux élevés
2 100	Concert de musique classique
1,5	102	Riveteuse
1	105	Usine
0,5	110	Aéroport
moins de 0,25	115	Concert rock

Démarrage

Commande volume

La gamme d'enceintes TS3 prend en charge des sources à niveau ligne et à niveau microphone. Avant de relier votre source audio, réglez le bouton Volume au minimum (completement à gauche).

Source audio à niveau ligne

Lors de l'utilisation d'une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line.

Si la DEL Signal Limit s'allume, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l'enceinte TS3.

Dans la plupart des cas, vous n'aurez pas a regler le volume au-delà de 0 dB.

Si le signal audio de votre source est exceptionnellement faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l'indicateur limiteur de crête ne s'allume pas (comme expliqué ci-dessus).

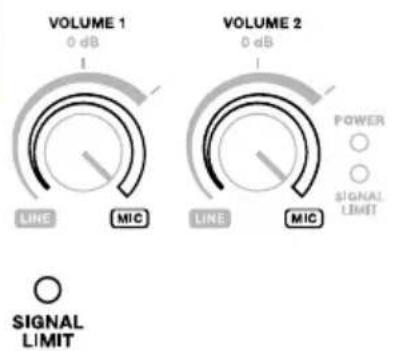

Source audio à niveau microphone

Important : Lors de l'utilisation d'un instrument avec préamplificateur actif, traitez l'instrument comme une source audio à niveau ligne (comme expliqué ci-dessus).

Lors de l'utilisation d'une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic.

Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume.

Lorsque vous augmentez le réglage du bouton Volume, surveillez l'indicateur limiteur de créte. Si la DEL Signal Limit s'allume, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l'enceinte TS3.

Examples

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Remarque: Ces exemples montrent les panneaux arriere des enceintes TS310, TS312 et TS315, cependant chacun des quatre modèle de la série TS3 dispose de la meme entree et sortie.

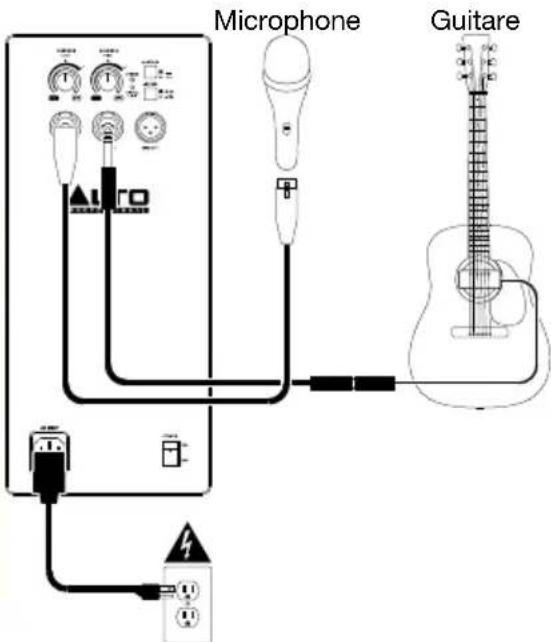

Exemple A:Une enceinte

Branchez un microphone electrodynamique à l'entrée 1 à l'aide d'un cable XLR ou TRS 6,35 mm. Branchez une guitare avec micro actif à l'entrée 2 à l'aide d'un cable TS ou TRS 6,35 mm. Pour l'entrée 2, voirlez à ce que le bouton Volume ne soit pas reglé au-delà 0 dB.

Remarque: Lors de l'utilisation d'un haut-parleur de la série TS3 avec une guitare, nous vous recommendons d'en utiliser une avec micros actifs plutôt qu'avac micros passifs. Si vous utilisez une guitare avec micros passifs, branchez-la a un préampli externe ou a une boite d'entree directe (DI), et branchez la sortie a niveau ligne au haut-parleur.

Aussi, pour le haut-parleur de la série TS3, nous vous recommandons d'utiliser des micros electrodynamiques只不过 que des microphones à condensateur. Si vous utilisez un microphone qui nécessite une alimentation fantôme de +48V, nous vous recommandons de le brancher à une alimentation fantôme exter ne avant de le brancher au haut-parleur.

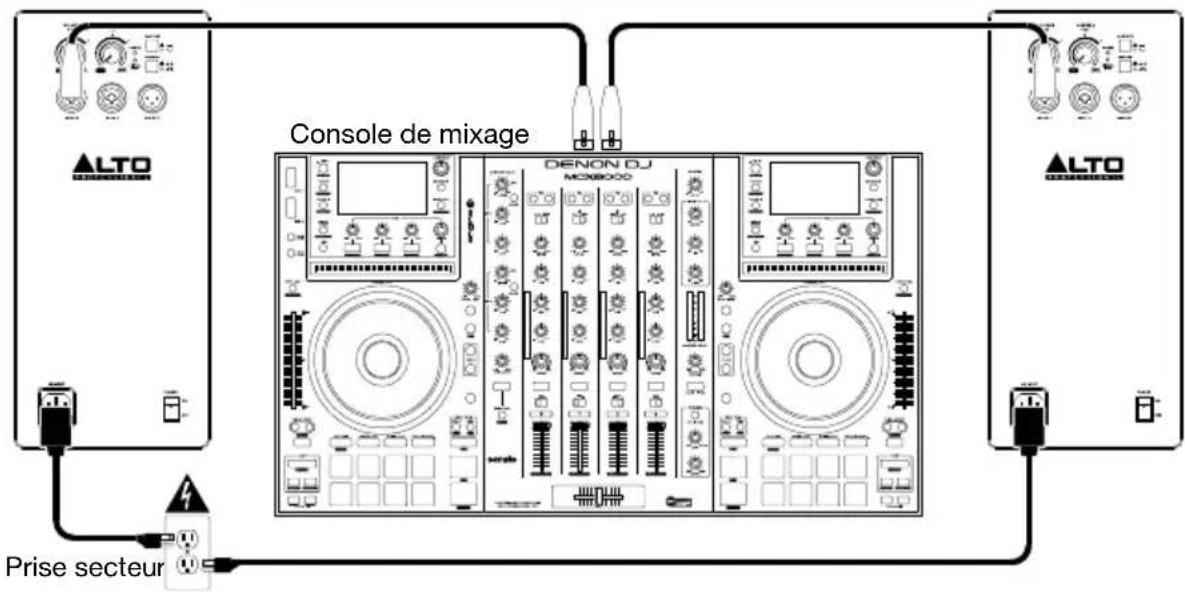

Exemple B: Deux enceintes

Branchez les sorties principales de votre console de mixage aux entrées des enceintes TS3. Veuillez vous assurer que les salariés d'entrée des enceintes soient régles sur ligne (Line). Veillez à ne pas régler les boutons Volume au-delà de 0 dB.

Conseil: Pour transmettre le même mix aux deux haut-parleurs de la série TS3, raccorder les canaux de votre console de mixage, contrôleur, etc., aux entrées 1 et 2 d'un des haut-parleurs, puis raccorder la sortie Mix de cet haut-parleur à l'entrée 1 de l'autre haut-parleur. Les deux haut-parleurs de la série TS3 émettront alors des mix combinés en mono identiques.

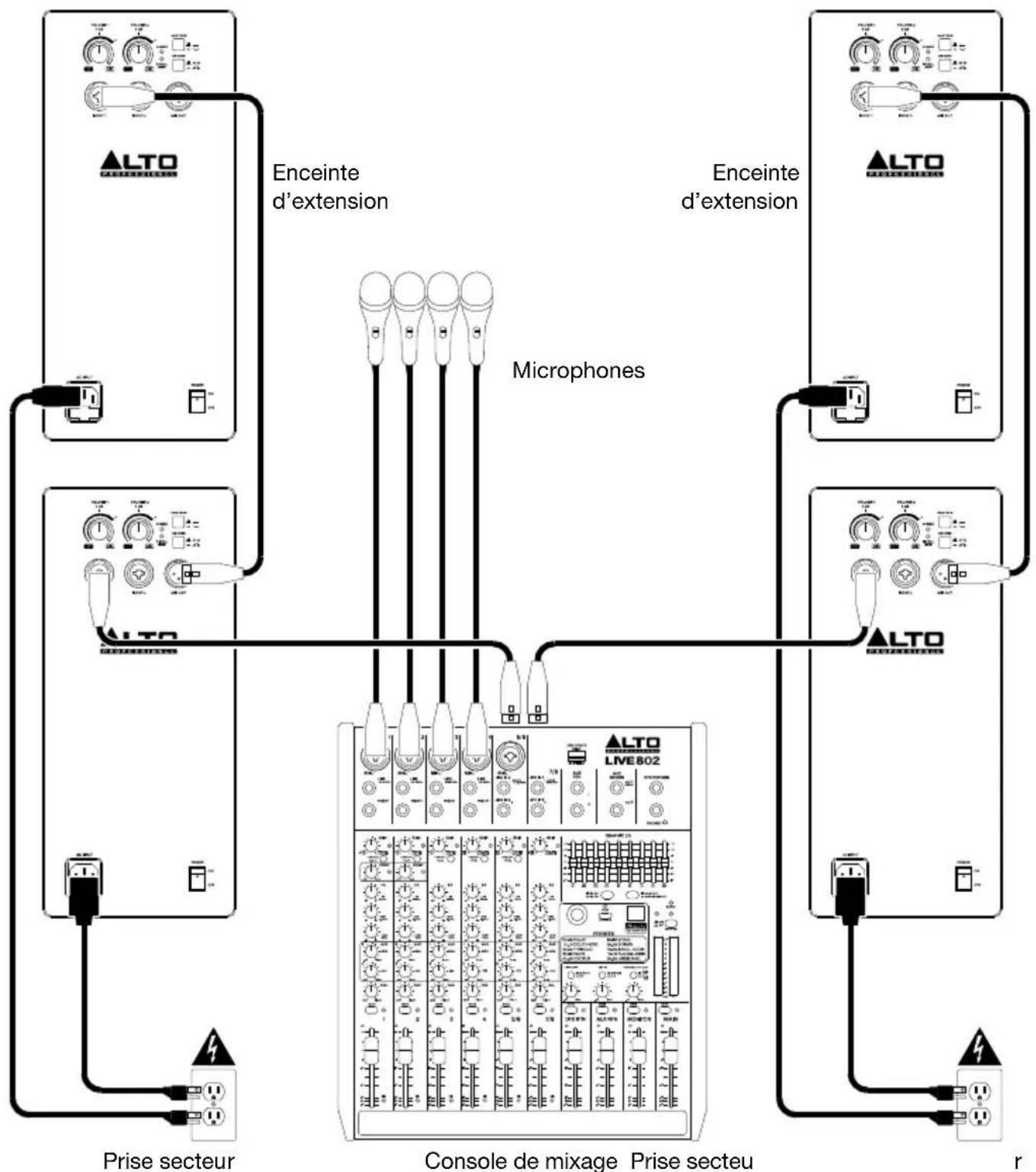

Exemple C: Deux enceintes + deux enceintes d'extension

Branchez les sorties principales de votre console de mixage aux entrées des enceintes TS3. Veuillez vous assurer que les salariés d'entrée des enceintes soient régles sur ligne (Line). Branchez les sorties Mix Out de vos enceintes TS3 aux entrées de vos enceintes d'extension.

Caracteristiques

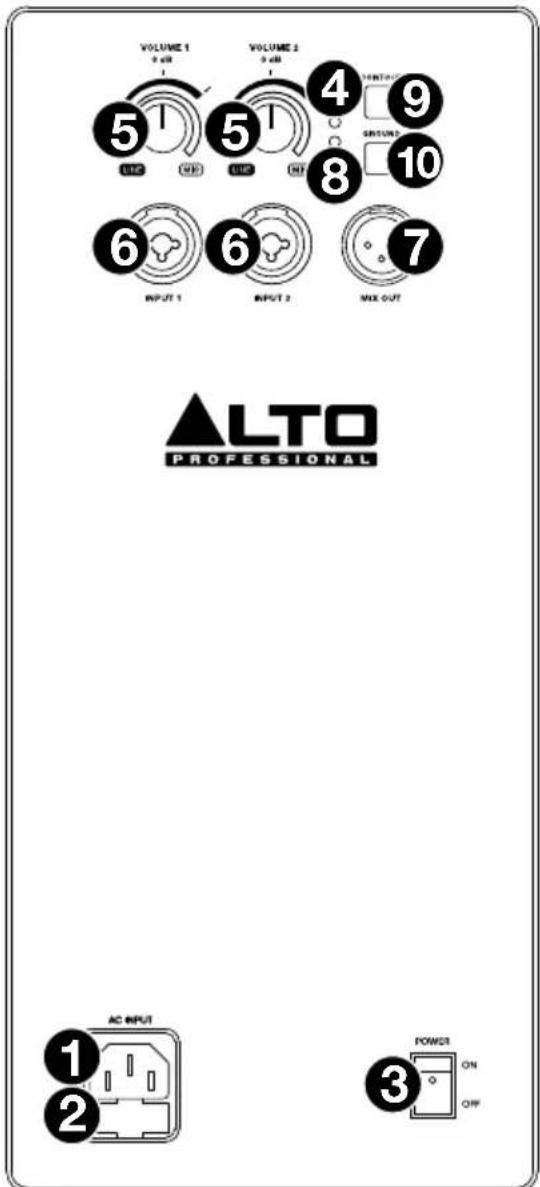

Panneau arrête

1. Entrée d'alimentation CA: Utilisez le cable d'alimentation inclus pour brancher cette entrée à une prise secteur. Veuillez vous assurer que l'interrupteur d'alimentation soit régle sur « Off » lorsque vous branchez/debranchez le cable d'alimentation.

2. Fusible: Si le fusible de l'appareil est endommagé, soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.

Remarque: Sur le modele TS308, le fusible se trouve a cote de l'interrupteur d'alimentation只得 que de l'entrée d'alimentation CA.

1. Interrupteur d'alimentation: Utilisez cet interrupteur pourmettre l'enceinte sous et hors tension.Assurez-vous que le bouton du volume soit au minimum (sens hora) avant demettre I'enceinte sous tension.

2. Témoin d'alimentation DEL: Ce témoin s'allume lorsqu' l'enceinte est sous tension.

3. Volume: Ce bouton permet d'ajuster le volume de l'enceinte.

Lors de l'utilisation d'une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line. Dans la plupart des cas, vous n'aurez pas à regler le volume au-delà de 0 dB. Si le signal audio de votre source est exceptionnellement faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l'indicateur limiteur de crête ne s'allume pas (comme expliqué ci-dessus).

Lors de l'utilisation d'une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic.

Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume.

Veuillez consultier la section Demarrage > Commande volume pour plus d'information.

1. Entre : Utilisez un cable XLR ou 6,35 mm (non inclus) standard pour brancher une source audio à cette entrée.
2. Sortie: Utilisez un cable XLR standard (non inclus) pour relier cette sortie à l'entrée d'une autre enceinte (p. ex., une autre enceinte TS3).
3. Témoin d'échéement DEL: Cette DEL devient verte lorsqu'un signal audio est envoyé au caisson d'extrèmes graves — elle clignote à bas niveaux et demeure allumée à des niveaux plus élevés. La DEL devient rouge lorsque le limiteur de sortie/protection est activé — si le témoin demeure rouge, diminuez le volume de la source audio.
4. Contour: Enconcer ce commutateur permet d'accentuer les basses et haute fréquences de +3 dB. Relâcher ce commutateur permet d'obtenir un son plus plat pour les prestations ou afin d'optimiser la puissance de sortie.
5. Interrupteur de mise à la terre : Enforcez cette touche pour réduire le renflement ou les bruits parasitaires.
