GEBRUIKSAANWIJZING TS308 ALTO

Gebruikershandleiding

Nederlands (33-38)

Appendix

English (39-42)

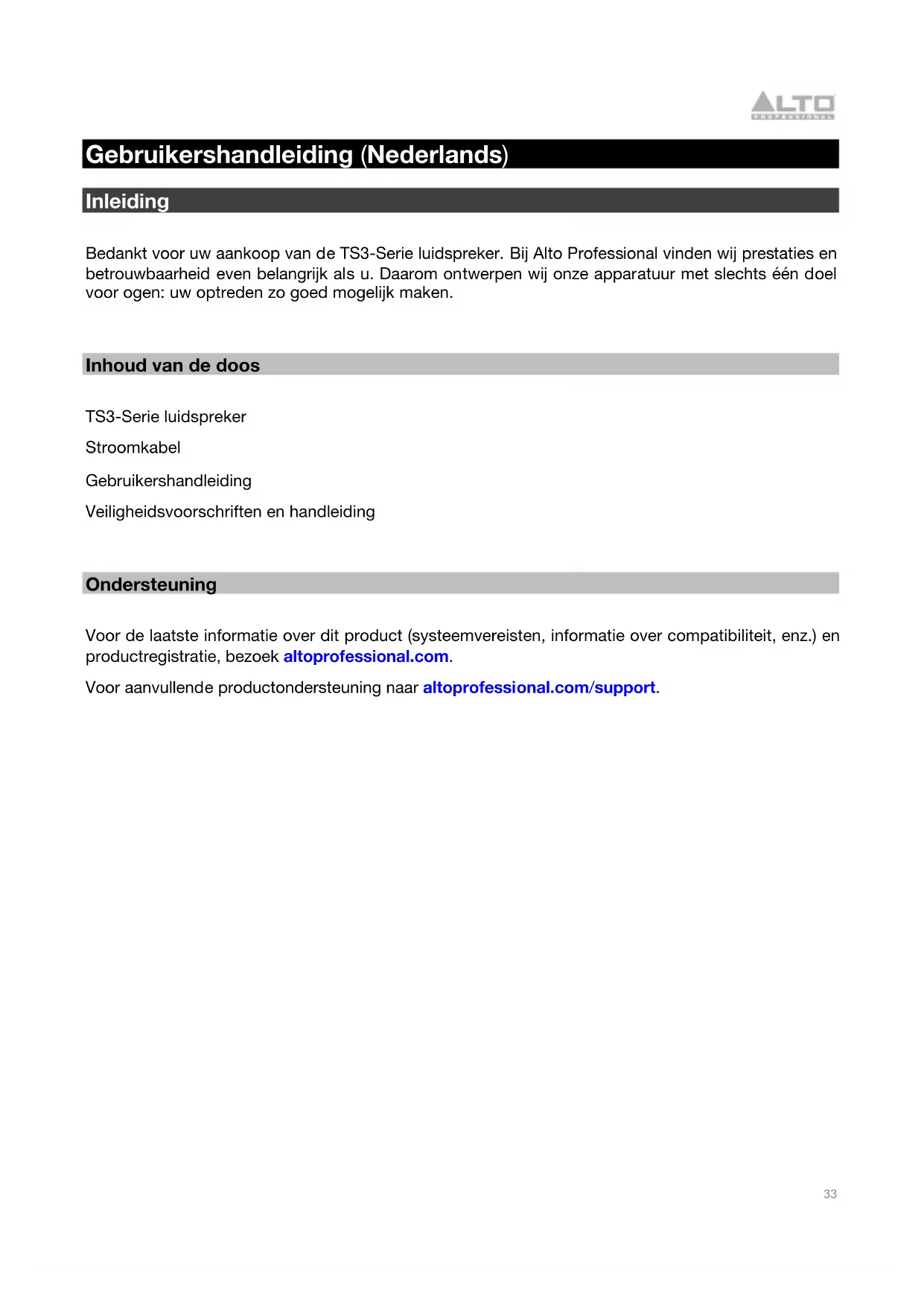

Gebruikershandleiding (Nederlands)

Inleiding

Bedankt voor uw aankoop van de TS3-Serie luidspreker. Bij Alto Professional vinden wij prestaties en betrouwbaarheid even belangrijk als u. Daarom ontwerpen wij once apparatuur met slechts een doel voor ogen: uw optreden zo goed möglichk make.

Inhoud van de doos

TS3-Serie luidspreker

Stroomkabel

Gebruikershandleiding

Veiligheidsvoorschriften en handleiding

Ondersteuning

Voor de LASTe informatie over dit product (systeemvereisten, informatie over compatibiliteit, enz.) en productregistratie, bezoek altoprofessional.com.

Voor aanvullende productondersteuning maar altoprofessional.com/support.

Belangrijke veiligheidsvoorschriften

Opgelet: Alto Professional en inMusic waar nicht verantwoordelijk voor het gebruik van hun producten of het misbruik van deze informatie voor enig doel. Alto Professional en inMusic waar nicht verantwoordelijk voor het misbruik van hun producten dat worden veroorzaakt door Niet-naleving van de inspectie- en onderhoudsprocedures. Raadpleeg voor meer informatie ook de bijgeleverde handleidingeiligheid en garantie.

Let op: Om het risico op elektrische schokken te verkleinen, sluit de TS3-Serie luidspreker nicht aan op een stopcontact terwijl de grille worden verwijderd.

Op stang monteren

• Installee luidsprekers altijd in overeenstemming met de geldende elektriciteits- en bouwvoorschriften.
• Installee de luidspreker volgens zijn maximale gewicht. Controller de specificaties van uw statief of stang om ervoor te zorgen dat deze het gewicht van de luidspreker konnen dragen. Houd alle veiligheidsmaatregelen van de fabrikant in acht.
  Hang nooit meertere speakers op aan een statief of stang.
• Controller altijd of het statief of de stang op een vlakke en stabiele ondergrond staan. Spreid volledig de poten van het statief en zorg ervoor dat er geen risico van struikelen bestaat.
• Controller het statief (of de stang en bijbehorende hardware) voor elk gebruik en gebruik geen apparatuur met versleten, beschadigde of ontbrekende onderdelen.
• Wees altijd voorzichtig in winderige buietenomstandigheden. Het kan nodig zijn om extra gewicht (bv. zandzakken) op het voetstuk te leggen om de stabiliteit te verbeteren. Hang geen banners of soortgelijke voorwerpen aan een deel van een luidsprekersysteme. Dergelijk hulpstukken können zich gedragen als een zeil en het systeme omver doen waaien.
• Indien u nicht zeker weet of u het gewicht van de luidspreker kan tillen, vraag dan een andere person om u te helpen de luidspreker op het statief of de stang te heffen.
  Houd de kabels uit de weg van de artiesten, de productiecrew en het publiciek, zodat ze er nicht over struikelen. Anders kan de luidspreker van het statief of de stang worden getrokken.

Geluidsniveau

Bootstelling aan extreem hoge geluidsniveauaus kan permanent gehoorverlies veroorzaken. De Amerikaanse Occupational Safety and Health Administration (OSHA) heeft voor bepaalde geluidsniveauaust toelaatbare risico's vastgelegd. Volgens OSHA kan bootstelling aan een geluidsdruk (SPL) die hoger ligt dan deze grenzen tot gehoorverlies leiden. Bij het gebruik van een apparaat dat hoge SPL genereert, draagt u het best gehoorbescheming.

Uren per dag	SPL (dB)	Voorbeeld
8	90	Kleine	bijeenkomst
6	92	Trein
4	95	Metro
3	97	Desktopmonitoren op hoog volume
2	100	Concert van klassieke muziek
1,5	102	Klinkmachine
1	105	Machinefabrieb
0,5	110	Vliegveld
0,25 of minder	115	Rockconcert

Installatie

Volumeregeling

De luidspreker uit de TS3-serie accepteert audiobronnen van zowel lijn- als microfoonniveau. Draai voordat u de audiobron aansluit de Volumeknop maar de minimumpositie (volledig gegen de klok in).

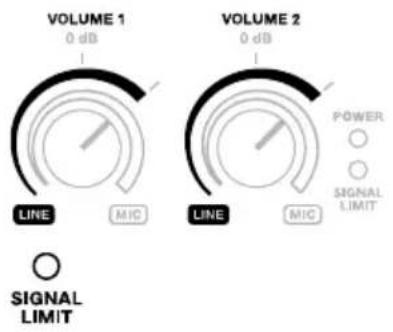

Audiobron op lijnniveau

Als u een audiobron zoals een mixer, cd-, mp3-speler of audiovoorsterker als audiobron gebruikt, controller dan de buitenste of Line niveau-indicator.

Als de Signal Limit-led brandt, zet dan de Volumeknop nicht luider. Anders kunt u uw TS3-luidspreker.

In de meeste gevalten hoeft u het volume Niet luider dan 0 dB te zetten.

Als uw audiobron een ongewoon lage uitvoer heeft, mag u de Volumeknop luider zetten dan 0 dB, maar nicht luider dan de Signal Limit-indicator (zoals hierboven uitgelegd).

Audiobron op microfoonniveau

Belangrijk: Als u een instrument met een actieve voorversterker gezruikt, behandel het instrument dan als een bron op lijniveau (zoals hierbovenuitgelegd).

Controleer als u een microfoon of instrument als audiobron gebrukt de binnenste/Mic niveau-indicator.

Omdat het microfoon- en instrumentenniveau gewoonlijk lager is dan lijnniveau, mag u de Volumeknop volledig maar rechts draaien.

Controleer verwijl u de Volumeknop luider zet de signal limit-indicator. Als de Signal Limit-led brandt, zet dan de Volumeknop Niet luider. Anders kunt u uw TS3-luidspreker.

Voorbeelden

Artikelen die nicht+zijn opgesomd in Inleiding > Inhoud van de doos worden afzonderlijk verkocht.

Opmerking: Deze voorbeelden tonen het achterpaneel gebruikt door de TS310, TS312 en TS315 modellen, hoewel alle vier de modellen van de TS3 sériedezelfde in- en uitgang hebben.

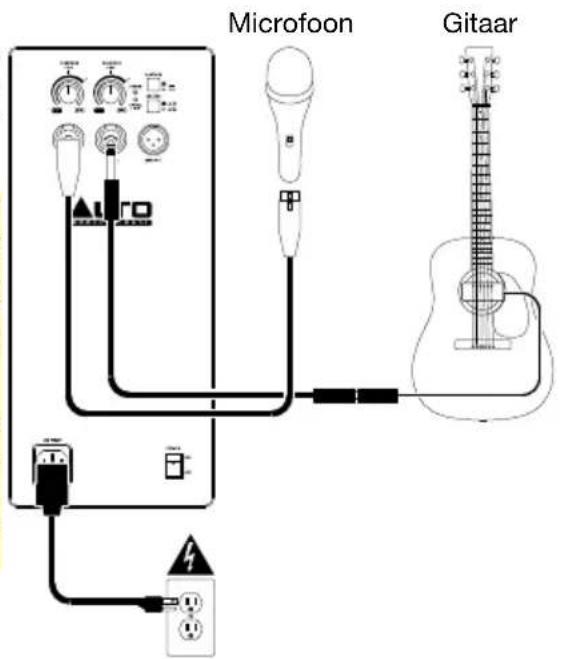

Voorbeeld A: Een Iuidspreker

Sluit een dynamische microfoon aan op de ingang 1 met een XLR- of 6,35 mm TRS-kabel. Sluit een gitaar met een actieve pickup aan op de ingang 2 met een 6,35 mm TS-kabel. Draai voor Ingang 2 de Volumeknop Niet verder dan de 0 dB-stand.

Opmerking: Wanner u de TS3-Serie-luidspreker met een gitaar gebruikt, raden wij u aan een gitaar met actieve pickups te gebruiken in plaats van een gitaar met passieve pickups. Als u een gitaar met passieve pickups gebruikt, sluit ze dan aan op een externe voorsterker of Direct Input (DI)-box, en sluit daarna de uitgang op lijnniveau aan op de luidspreker.

Wij raden ook aan om met TS3-Serie-luidspreker dynamische microfoons te gebruiken inplaats van condensatormicrofoons. Als u een microloon gebruikt die +48V fantoomvoeding vereist, dan raden wij aan om deze aan te sluiten op een externe voeding vooraleer hem op de luidspreker aan te sluiten.

Voorbeeld B: Twee luidsprekers

Sluit elk van de hoofduitgangen van uw mixer aan op de ingang van een TS3-luidspreker. Controller of de invoerkeuzeschakelaars van uw luidsprekers op Line zijn ingesteld. Draai de Volumeknop Niet verder dan de 0 dB-stand.

Tip: Omdezelfde mixaarbeide TS3-Serie-luidsprekers te versturen,sluit u beide kanalen van uw DJ-mixer, controller, enz. aan op de ingangan 1 en 2 van een luidspreker en verbindt u cervolgens de Mixuitgang van die luidspreker met de ingang 1 van de andere luidspreker. Beide TS3-Serie-luidsprekers zullen dan identieke opgetelde monomixen afspelen.

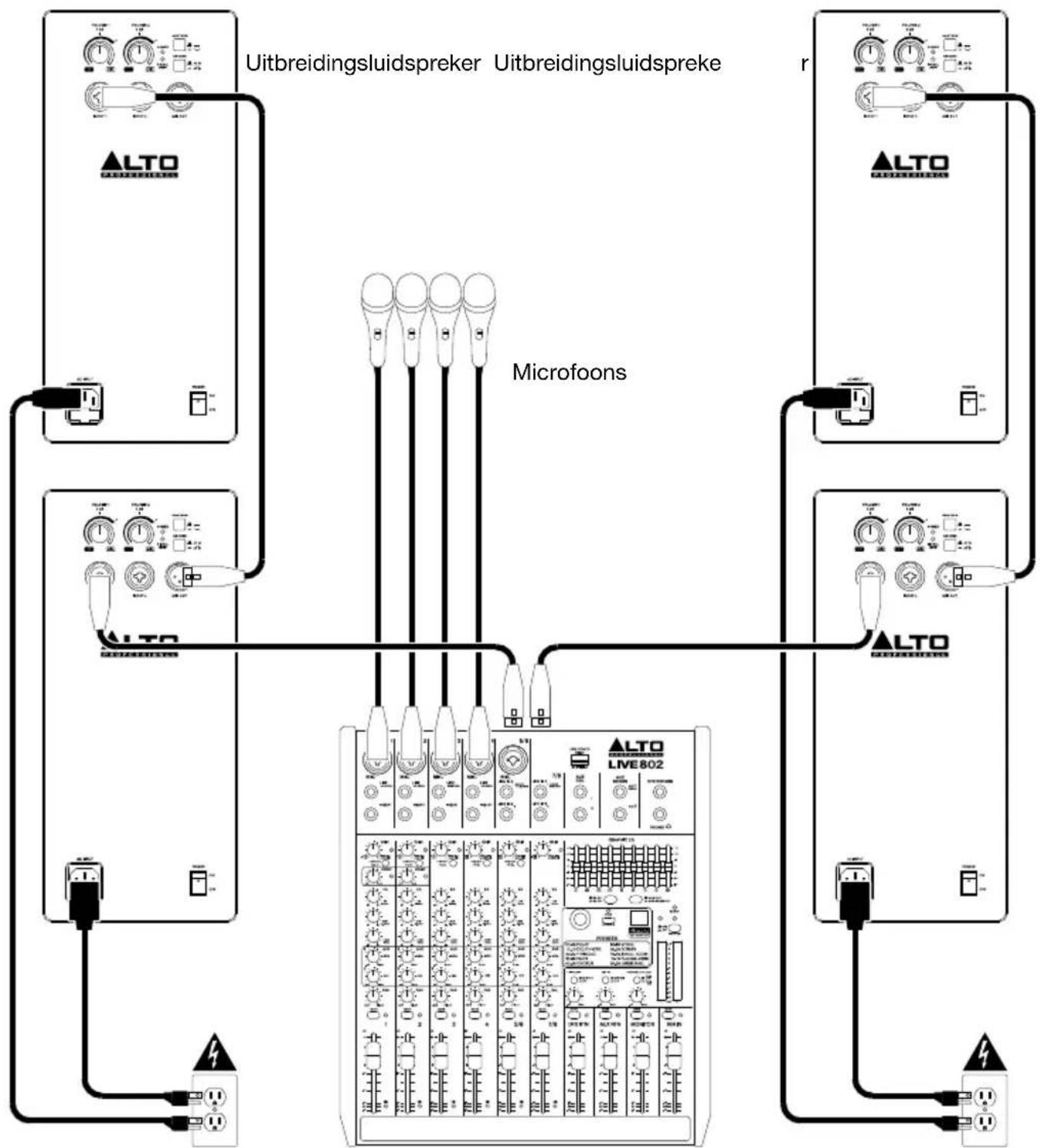

Voorbeeld C: Twee luidsprekers + twee uitbreidingen

Sluit elk van de hoofduitgangen van uw mixer aan op de ingang van een TS3-luidspreker. Controller of de invoerkeuzeschakelaars van uw luidsprekers op Line zich ingesteld. Verbind elk van de Mix Out-uitgangen van uw TS3-luidsprekers met de ingangen van uw uittbreidingsluidsprekers.

Mixer
StopcontactStopconta

Kenmerken

Achterpaneel

1. Stroomingang: Gebruik de meegeleverde kabel om deze ingang aan te sluiten op een stopcontact. Controller of de Aan/uit-schakelaar op uit staat bij het aansluiten of afkoppelen van de kabel.
2. Zekering: Als de zekering van het apparaat kapot is, til dan dit klepje op om de zekering te verrangen. Vervang deze door een zekering van passende waarde (afgedrukt onder de stroomkabelingang van het apparaat). Een zekering met onjuiste waarde kan het apparaat en/of de zekering beschadigen.

Opmerking: Op het TS308 model bevindt de zekering zich naast de aan-/uitschakelaar, en Niet naast de stroomingang.

1. Aan/uit-schakelaar: Gebruik deze schakelaar om de luidspreker aan of uit te zetten. Controleer of de Volumeknop op de laagste stand staat (tegen de klok) voor u de luidspreker aanzet.
2. Stroom-LED: Deze LED gaat branden wanner de luidspreker aan staat.
3. Volume: Draai aan deze knop om het luidsprekervolume aan te passen.

Als u een audiobron zoals een mixer, cd-, mp3-speler of audiovoorversterker als audiobron gebruikt, controller dan de buitenste of Line niveau-indicator. In de meeste gehallen hoeft u het volume niet luider dan 0 dB te zetten. Als uw audiobron een ongewoon lage uitvoer heeft, mag u de Volumeknop luider zetten dan 0 dB, maar niet luider dan de Signal Limit-indicator (zoals hierboven uitgelegd).

Controller als u een microloon of instrument als audiobron gebruikt de binnenste/Mic niveau-indicator.

Omdat het microloon- en instrumentenniveau gewoonlijk lager is dan lijnniveau, mag u de Volumeknop volledig maar rechts draaien.

Raadpleeg Installatie > Volumeregeling voor meer informatie.

1. Invoer: Gebruik een standard XLR of 6,35 mm kabel (niet meegeleverd) om uw audiobron met deze ingang te verbinden.
2. Mix Out-uitgang: Gebruik een standard XLR-kabel (niet meegeleverd) om deze uitgang te verbinden met de ingang van een andere luidspreker (bv. een andere TS3-luidspreker).
3. LED signal/limiet: Deze LED gaat groen branden wanner een audiosignalaar de subwoofer wordt verstuurd: hij knippert bij lagere niveaus en blijft branden bij hogere niveaus. De LED gaat rood branden wanner de uitgangslimiet/-bescherming actief is: als de LED rood blijft branden, verlaag dan het volume van uw audiobron.
4. Contour: Deze knop activeren (indrukken) om de lage en hoge frequencies met +3 dB te benadrukken. De schakelaar uitschakelen (omhoog) voor een vlakkere respons bij liveoptredens of voor maximaaluitvoervermogen.
5. Aardingsschakelaar: Druk deze schakelaar in om brom of lawaai te reduceren.
