MODE D'EMPLOI CLMFHD5 SONY

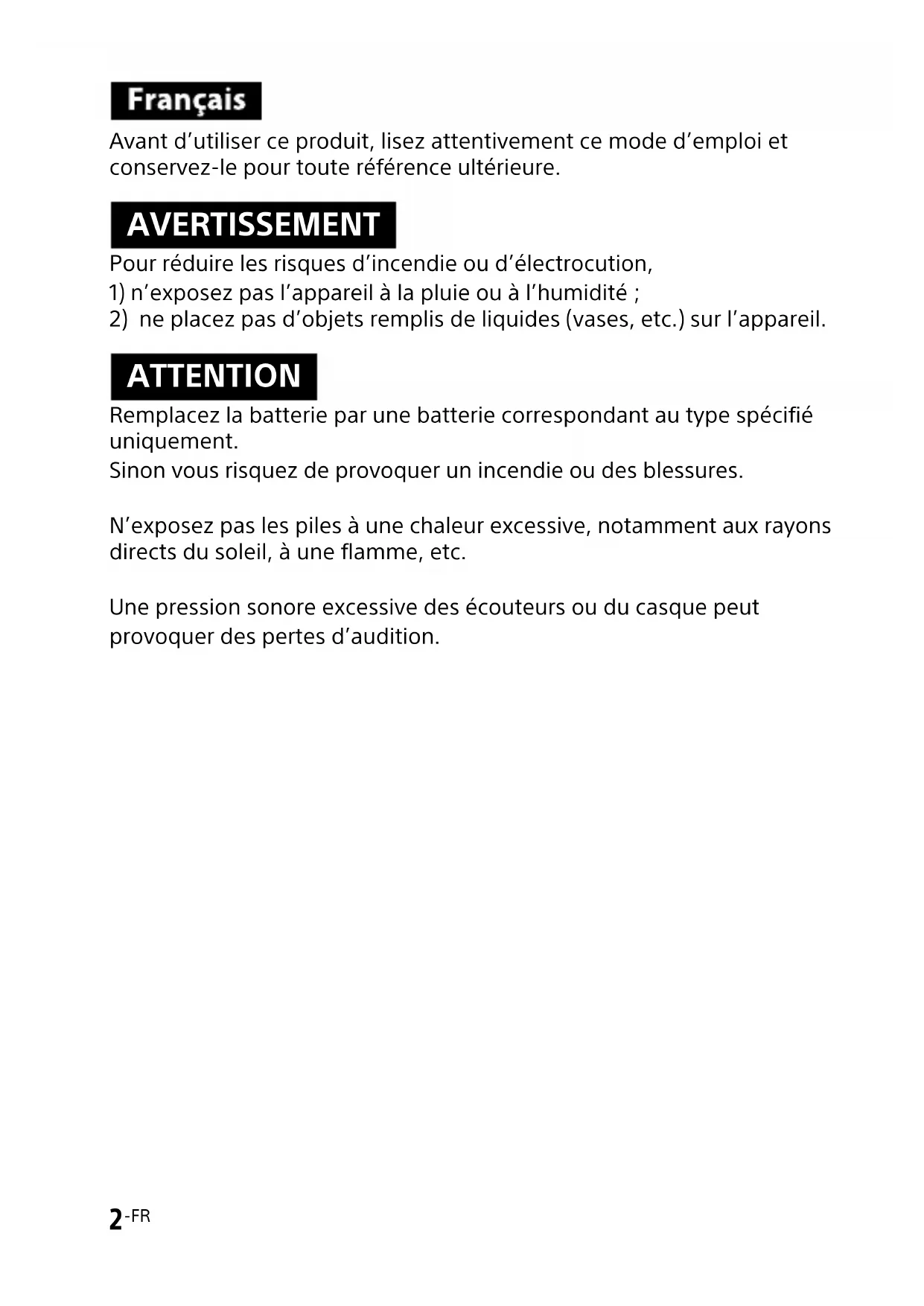

1) n’exposez pas l’appareil à la pluie ou à l’humidité ;

2) ne placez pas d’objets remplis de liquides (vases, etc.) sur l’appareil.

ATTENTION Remplacez la batterie par une batterie correspondant au type spécifié uniquement. Sinon vous risquez de provoquer un incendie ou des blessures. N’exposez pas les piles à une chaleur excessive, notamment aux rayons directs du soleil, à une flamme, etc. Une pression sonore excessive des écouteurs ou du casque peut provoquer des pertes d’audition.3 -FR CONSIGNES DE

• Tenir compte de tous les avertissements.

• Suivre toutes les instructions.

• Ne pas utiliser cet appareil près de l’eau.

• Nettoyer uniquement avec un chiffon sec.

• Ne pas bloquer les ailettes de ventilation. Installer selon les instructions du fabricant.

• Ne pas installer près de sources de chaleur, comme les radiateurs, les résistances électriques, les poêles ou autres appareils (amplificateurs compris) diffusant de la chaleur.

• Ne pas supprimer le dispositif de sécurité d’une fiche polarisée ou avec terre. Une fiche polarisée a deux lames, dont une est plus large que l’autre. Une fiche avec terre a deux lames et une broche. La lame la plus large et la broche servent de dispositif de sécurité. Si la fiche fournie ne s’insère pas dans la prise électrique, consulter un électricien pour faire remplacer la prise obsolète.

• Protéger le cordon d’alimentation particulièrement au niveau des fiches, des prises de courant et de la sortie du câble de l’appareil pour qu’il ne soit pas piétiné ou coincé.

• N’utiliser que les fixations et accessoires spécifiés par le fabricant.

• N’utiliser qu’avec le chariot, meuble, trépied, support ou table spécifié par le fabricant, ou vendu avec l’appareil. Si un chariot est utilisé, faire très attention pendant le transport de ne pas renverser le chariot avec l’appareil pour éviter toute blessure.

• Débrancher cet appareil pendant les orages électriques et s’il ne doit pas être utilisé pendant un certain temps.4 -FR

• Pour toute réparation s’adresser à un personnel qualifié. Une réparation est nécessaire lorsque l’appareil a été endommagé d’une façon quelconque, par exemple lorsque le cordon d’alimentation ou sa fiche a été endommagé, du liquide s’est répandu ou des objets sont tombés dans l’appareil, l’appareil a été exposé à la pluie ou à l’humidité, ne fonctionne pas normalement ou est tombé. For Customers in the U.S.A. AVERTISSEMENT Par la présente, vous êtes avisé du fait que tout changement ou toute modification ne faisant pas l’objet d’une autorisation expresse dans le présent manuel pourrait annuler votre droit d’utiliser l’appareil. Note L’appareil a été testé et est conforme aux exigences d’un appareil numérique de Classe B, conformément à la Partie 15 de la réglementation de la FCC. Ces critères sont conçus pour fournir une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. L’appareil génère, utilise et peut émettre des fréquences radio; s’il n’est pas installé et utilisé conformément aux instructions, il pourrait provoquer des interférences nuisibles aux communications radio. Cependant, il n’est pas possible de garantir que des interférences ne seront pas provoquées dans certaines conditions particulières. Si l’appareil devait provoquer des interférences nuisibles à la réception radio ou à la télévision, ce qui peut être démontré en allumant et éteignant l’appareil, il est recommandé à l’utilisateur d’essayer de corriger cette situation par l’une ou l’autre des mesures suivantes : – Réorienter ou déplacer l’antenne réceptrice. – Augmenter la distance entre l’appareil et le récepteur. – Brancher l’appareil dans une prise ou sur un circuit différent de celui sur lequel le récepteur est branché. – Consulter le détaillant ou un technicien expérimenté en radio/ téléviseurs.5 -FR Pour les clients en Europe Avis aux consommateurs des pays appliquant les Directives UE Fabricant: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon Pour toute question relative à la conformité des produits dans l’UE: Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne6 -FR Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective) Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l’environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour toute information complémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté le produit.7 -FR Identification des éléments .......................................................................... 8 Préparatifs Informations préliminaires ........................................................................... 9 Vérification des accessoires .........................................................................10 Préparation de l’alimentation ......................................................................10 Fixation de la batterie .......................................................................10 Raccordement d’un adaptateur secteur ..........................................13 Fixation sur l’appareil photo ........................................................................13 Réglage de la direction de l’écran ...............................................................16 Fixation du parasoleil ...................................................................................16 Utilisation du moniteur Utilisation du moniteur ................................................................................19 Agrandissement des images ............................................................19 Réglage avec le menu ..................................................................... 20 Écrêtage............................................................................................ 24 Couleur incorrecte ............................................................................ 25 Repère du niveau vidéo ....................................................................27 Aperçu de l’image S-Log avec une luminosité naturelle (S-Log Disp. Assist). .......................................................................... 28 Zone d’affichage TV (Affichage de repères) .................................... 29 Autres Dépannage.................................................................................................. 30 Précautions ................................................................................................. 32 Spécifications .............................................................................................. 34 Table des matières FR8 -FR Le numéro entre parenthèses indique une page de référence. Écran LCD Douille de trépied Témoin d’alimentation (12) Bouton (MARCHE/VEILLE) Haut-parleur mono Bouton de personnalisation (C1/ C2) (23) Bouton MENU (20) Bouton ZOOM/SELECT Bouton d’agrandissement (18), Pour afficher le MENU: Bouton OK (19) Prise de batterie Bouton de libération de la batterie Prise de casque Vous pouvez y raccorder un casque pourvu d’une miniprise stéréo de 3,5 mm pour écouter le son.

• Aucun son n’est émis par le haut-parleur lorsqu’un casque est raccordé. HDMI (Type A) Prise DC IN Douille de trépied Identification des éléments

-FR Préparatifs Témoin d’alimentation Vous pouvez vérifier l’état de cet appareil en examinant le témoin d’alimentation. Vert (allumé): Allumage ou mis sous tension. (Fonctionne sur la batterie) Blanc (allumé): Allumage ou mis sous tension. (Fonctionne sur l’adaptateur secteur) Rouge (allumé): Le niveau de la batterie est faible. Rouge (clignotement rapide): La batterie est déchargée. Éteint: Extinction ou mis hors tension. Informations préliminaires Préparatifs Lisez ce mode d’emploi ainsi que le mode d’emploi de votre appareil photo/caméscope. Cet appareil n’est pas étanche à la poussière, aux éclaboussures d’eau ou à l’eau. Ne rangez pas cet appareil aux endroits suivants Cet appareil ne doit être ni utilisé ni rangé aux endroits suivants. Il risquerait sinon de tomber en panne.

• endroits exposés à la lumière directe du soleil, par exemple sur le tableau de bord d’une voiture ou près d’un appareil de chauffage, où l’appareil risquerait de se déformer et de ne plus fonctionner;

• endroits exposés à des vibrations excessives;

• endroits exposés à un électromagnétisme puissant;

• endroits très sableux Sur une plage ou à des endroits sableux ou exposés à des nuages de poussière, protégez l’appareil du sable et de la poussière. Sinon l’appareil pourrait tomber en panne.10 -FR Vérification des accessoires Assurez-vous que les accessoires suivants ont été fournis. Si l’un d’entre eux devait manquer, contactez votre revendeur Sony.

• Adaptateur de batterie (1)

• Jeu de documents imprimés Fixation de la batterie Les batteries rechargeables Sony des séries M, V et W (non fournies) peuvent être utilisées sur cet appareil. Vous ne pouvez pas utiliser d’autres batteries, qui ne permettent pas à cet appareil de fonctionner correctement. Remarques Lorsque la batterie NP-QM71D, NP-QM91D, NP-FV100 ou NP-FV100A est utilisée, fixez d’abord l’appareil photo sur un trépied. Adaptateur de batterie À l’utilisation d’une batterie rechargeable de la série W, vous devez vous servir de l’adaptateur de batterie fourni avec cet appareil. Préparation de l’alimentation11 -FR Préparatifs Fixez la batterie sur l’adaptateur de batterie.

Remarque L’adaptateur de batterie est particulièrement conçu pour cet appareil. L’emploi d’un autre adaptateur peut endommager cet appareil. Fixez la batterie complètement chargée à cet appareil. Poussez doucement la batterie, puis faites-la glisser dans le sens illustré tout en continuant de pousser. Un clic est audible lorsque la batterie se met en place.

• La batterie risque de ne pas être fixée correctement si elle est poussée de biais. Pour retirer la batterie Faites glisser la batterie dans le sens illustré tout en poussant le bouton de libération de la batterie dans le sens illustré. La batterie se détache de cet appareil. Ne faites pas tomber la batterie lors de son retrait. Suite page suivante12 -FR Autonomie de la batterie (environ) (Lorsque cet appareil est utilisé continuellement à 25°C (77°F) avec une batterie neuve fixée et connectée à l’appareil photo via HDMI) NP-FM500H: 120minutes NP-QM71D: 210minutes NP-QM91D: 390minutes NP-FW50: 60minutes NP-FV50: 50minutes NP-FV70: 130minutes NP-FV100: 200minutes NP-FV100A: 300minutes

• L’autonomie de la batterie est approximative lorsque vous utilisez des batteries entièrement chargées. Elle peut varier selon les conditions de fonctionnement ou les conditions ambiantes. Pour vérifier la charge de la batterie Vous pouvez vérifier la charge de la batterie d’après la couleur du témoin d’alimentation. Témoin d’alimentation Vert (allumé): La charge de la batterie est suffisante. Rouge (allumé): La charge de la batterie est faible. Rouge (clignotement rapide): La batterie est déchargée. L’alimentation de cet appareil est automatiquement coupée après environ 10 secondes.

• La durée d’éclairage lorsque la charge de la batterie est faible peut varier selon le type de batterie et les conditions ambiantes.13 -FR Préparatifs Raccordement d’un adaptateur secteur Cet appareil peut être alimenté par le courant domestique à l’aide de l’adaptateur secteur AC-PW10AM de Sony (non fourni). AC-PW10AMRemarques•La batterie fixée à cet appareil n’est pas chargée lorsqu’un adaptateur secteur est raccordé.•Si un adaptateur secteur est raccordé à cet appareil lorsqu’une batterie est fixée, l’alimentation par l’adaptateur secteur est prioritaire.•Ne retirez pas la batterie et l’adaptateur secteur lors de la mise sous ou hors tension de cet appareil. Ceci pourrait causer un dysfonctionnement.•Utilisez une prise murale proche lorsque vous utilisez cet appareil. Si un problème devait se produire pendant l’utilisation de cet appareil, débranchez celui-ci de la prise murale pour le mettre hors tension. Fixation sur l’appareil photo Posez l’adaptateur de griffe porte-accessoire sur cet appareil puis fixez-le à l’appareil photo. Remarque Ne fixez d’adaptateur de griffe porte-accessoire que pour cet appareil. 1 Insérez la vis de trépied de l’adaptateur de griffe porte- accessoire dans la douille de trépied de cet appareil. Installez la vis de l’adaptateur de griffe porte-accessoire dans la douille réservée à cet effet. 2 Tournez la molette de l’adaptateur de griffe porte- accessoire pour le verrouiller. Suite page suivante14 -FR 3 Rattachez (fixez) l’adaptateur de griffe porte-accessoire à la griffe porte-accessoire, de la façon illustrée. Insérez le sabot de l’adaptateur de griffe porte- accessoire dans la direction illustrée. Tournez la molette de verrouillage de l’adaptateur de griffe porte-accessoire à fond vers la direction (LOCK) pour bien fixer ce dernier à l’appareil photo. Lors de la fixation sur un appareil photo, reportez-vous également au mode d’emploi de l’appareil photo. Remarques

• Si vous utilisez un appareil photo pourvu d’un flash intégré rétractable, prêtez attention aux points suivants: – Fermez toujours le flash intégré de l’appareil photo. Si votre appareil photo a une fonction de flash automatique, désactivez-la. – Avant d’utiliser le flash, retirez cet appareil de l’appareil photo.

• Assurez-vous que cet appareil est bien fixé à l’appareil photo avant de l’utiliser pour éviter qu’il ne tombe pendant la prise de vue. 4 Raccordez cet appareil à l’appareil photo avec le type correct de câble HDMI fourni.

• Si le câble n’est pas suffisamment long, utilisez un câble Sony HDMI (non fourni). Remarques

• Lorsque cet appareil est raccordé à l’appareil photo par le câble HDMI, les phénomènes suivants peuvent se produire selon l’appareil photo utilisé. – Aucune image n’apparaît sur l’écran LCD de l’appareil photo.15 -FR Préparatifs – L’appareil photo passe en mode de lecture. (Assurez- vous que l’appareil photo est en mode de prise de vue avant la prise de vue.)

• Un certain temps après une des situations suivantes, le rétroéclairage de cet appareil s’éteint. – Aucun signal HDMI n’est transmis de l’appareil photo. – Le câble HDMI est débranché. Effectuez les opérations suivantes pour rallumer le rétroéclairage. – Appuyez sur le bouton C1, C2, MENU ou ZOOM/SELECT. – Faites les opérations nécessaires pour qu’un signal HDMI soit émis de l’appareil photo. – Rebranchez le câble HDMI et allumez l’appareil photo. Pour retirer cet appareil de l’appareil photo Débranchez le câble HDMI puis retirez cet appareil de la griffe porte-accessoire de l’appareil photo. Tournez la molette de verrouillage de l’adaptateur de griffe porte-accessoire à fond vers la direction opposée de (LOCK) pour le libérer. Assurez-vous que le verrou est libéré avant de faire glisser l’adaptateur de griffe porte- accessoire vers vous.

-FR Fixation du parasoleil Le parasoleil protège contre la réflexion du soleil et améliore la visibilité. 1 Alignez les onglets sur le cadre du parasoleil sur les orifices du cadre extérieur de cet appareil et fixez le parasoleil. Installez d’abord la partie droite du panneau puis appuyez sur la partie gauche du panneau. 2 Ouvrez et fermez le parasoleil comme illustré. Panneau supérieurPanneau latéral Réglage de la direction de l’écran Le fonctionnement horizontal et vertical de l’adaptateur de griffe porte-accessoire permet de tourner l’écran de cet appareil dans toutes les directions. Environ 90degrés vers l’avant ou l’arrièreEnviron 180degrés vers la gauche ou la droite Remarques

• Selon la batterie et l’appareil photo utilisés, cet appareil peut gêner le flash intégré. Ne forcez pas lorsque vous le tournez ou l’inclinez.

• Lorsque vous tirez sur le câble HDMI, faites attention de ne pas l’étirer ou de le coincer dans une pièce mobile.17 -FR Préparatifs Pour fermer le parasoleil Fermez le parasoleil comme illustré. Pour retirer le parasoleil Tirez la partie gauche du cadre du parasoleil vers vous pour le retirer. Si les panneaux du parasoleil se détachent du cadre Les panneaux supérieur et latéraux peuvent se détacher du cadre pour éviter qu’ils ne se brisent si vous exercez une force dessus.

• Si les panneaux latéraux se détachent du cadre Retirez le panneau supérieur. Fixez les panneaux latéraux. Suite page suivante18 -FR Insérez l’extrémité du ressort faisant saillie dans le renfoncement central sur le côté du cadre et les saillies du panneau latéral dans les renfoncements supérieur et inférieur sur le côté du cadre. Remarques Les panneaux latéraux ne s’ouvrent que si l’extrémité du ressort faisant saillie est placée correctement dans le renfoncement. Si les panneaux ne s’ouvrent pas, rattachez le ressort de sorte que l’extrémité faisant saillie soit dans le renfoncement.

• Si le panneau supérieur se détache du cadre Insérez la saillie du panneau supérieur dans le renfoncement sur le haut du cadre comme illustré.19 -FR Utilisation du moniteur Utilisation du moniteur Utilisation du moniteur 1 Allumez l’appareil photo et cet appareil. Appuyez sur le bouton d’alimentation pour allumer cet appareil. Appuyez L’image visible sur le viseur de l’appareil photo apparaît sur l’écran LCD de cet appareil. Pour allumer l’appareil photo, reportez-vous à son mode d’emploi. Lorsque cet appareil est allumé, vous pouvez l’éteindre en appuyant sur le bouton d’alimentation

Remarques•Si la résolution d’image est inférieure ou égale à «1 920 × 1 080», l’image est automatiquement agrandie (fonction de zoom automatique).•Le format de cet appareil est 16:9. Les images utilisant un autre format risquent de s’afficher avec des bandes noires.Exemple d’image) 3:2 Agrandissement des images Vous pouvez agrandir la partie de l’image affichée. 1 Appuyez au milieu du bouton ZOOM/SELECT lorsque l’image s’affiche. À chaque appui sur ce bouton, le taux d’agrandissement alterne entre ×3 ×6 ×1 (ou ×1,3). (Page 22) Suite page suivante20 -FR 2 Appuyez sur /// du bouton ZOOM/SELECT pour afficher la position voulue de l’image. Lors de l’agrandissement ×3 ou ×6 d’une image, vous pouvez vérifier sa position à l’aide de la petite zone. 1 Taux d’agrandissement Affiche le taux d’agrandissement actuel.2 Petite zone Affiche une zone (5 x 5) qui indique la partie agrandie.3 Guide de déplacement (haut/bas/gauche/droite)

Remarque Selon le taux d’agrandissement ou le type de signal d’entrée, la plage d’agrandissement peut être restreinte. Avec ×6, la plage d’agrandissement est limitée dans tous les signaux d’entrée. Avec ×3, la plage d’agrandissement est limitée dans le signal d’entrée de 1080/24p. La plage agrandissableLa plage non agrandissable* L’illustration n’est qu’une représentation. Réglage avec le menu Vous pouvez régler les réglages simples tels que le volume du son ou la luminosité de l’écran, ainsi que les réglages avancés tels que la température de couleur et le mode S-Log Disp. Assist. 1 Appuyez sur la touche MENU de cet appareil. Le MENU apparaît à la droite de l’écran.21 -FR Utilisation du moniteur 2 Appuyez sur / du bouton ZOOM/SELECT pour aligner le curseur sur l’icône de la fonction à utiliser. Curseur MENU Pour plus d’informations sur chaque icône, reportez-vous aux pages 22 et 23. 3 Appuyez au milieu du bouton ZOOM/SELECT. Recommencez les étapes 2 et 3 jusqu’à ce que la fonction ou le réglage voulu s’affiche. 4 Appuyez sur / du bouton ZOOM/SELECT pour sélectionner le réglage voulu ou ses détails. 5 Appuyez au milieu du bouton ZOOM/SELECT. Le réglage voulu est enregistré et vous revenez au MENU. Remarque Si vous appuyez sur le bouton MENU avant l’étape 5, le réglage est annulé. L’appui sur le bouton MENU masque le MENU si ce dernier est affiché. Fonction de prévisualisation Vous pouvez vérifier l’effet avant d’enregistrer les réglages. Pour plus d’informations sur les éléments applicables à la fonction de prévisualisation, reportez-vous aux pages 22 et 23. Suite page suivante22 -FR Réglages disponibles Icône Réglages Agrandissement* L’image entrante par HDMI est agrandie d’environ 1,3fois. Réglage: OFF, ON Par défaut: OFF Zone d’affichage TV (affichage de repères) (Page 29) Affiche une grille juste à l’intérieur de l’angle de vision, qui donne une idée de la zone affichée sur un écran LCD. Volume* Réglages: 0 (faible) à 100 (élevé) Par défaut: 30 Luminosité* Réglages: 0 (sombre) à 100 (lumineux) Par défaut: 50 Contraste* Réglages: 0 (doux) à 100 (net) Par défaut: 50 Tonalité couleur (Phase/teinte)* Réglages: 0 (vert) à 100 (violet) Par défaut: 50 Rétroéclairage* Réglages: 0 (sombre) à 5 (lumineux) Par défaut: 5 Température des couleurs (réglage de la balance des blancs de l’écran)* Réglages: 9300K, 7200K, 6500K Par défaut: 6500K S-Log Disp. Assist ON/OFF* (Page 28) Réglages: OFF, ON Par défaut: OFF Réglages avancés (Page 23) *L’appareil est applicable à la fonction de prévisualisation. (Page 21)23 -FR Utilisation du moniteur Réglages disponibles (Réglages avancés) Icône Réglages Bouton de personnalisation (C1/C2) Enregistre les fonctions fréquemment utilisées. Fonctions disponibles: Écrêtage (Page 24) Couleur incorrecte (Page 25) Repère du niveau vidéo (Page 27) Volume (Page 22) Luminosité (Page 22) Contraste (Page 22) Tonalité couleur (Phase/teinte) (Page 22) Rétroéclairage (Page 22) Réglages par défaut: Écrêtage (C1), Couleur incorrecte (C2) S-Log Disp. Assist Type* (Page 28) Vous pouvez choisir le type de mode S-Log Disp. Assist. Réglages: S-Log2, S-Log3 Par défaut: S-Log2 Compensation de gain S-Log Disp. Assist* (Page 28) Vous pouvez choisir les réglages de compensation de gain du mode S-Log Disp. Assist. Réglages: +2, +1, 0, -1, -2 Par défaut: 0 *L’appareil est applicable à la fonction de prévisualisation. (Page 21) Suite page suivante24 -FR Petite icône Lorsque vous réglez «Enlarging» ou «S-Log Disp. Assist ON/OFF» sur ON, la petite icône s’affiche. Petite icôneRemarques•Lorsque la prévisualisation s’affiche, la petite icône n’est pas modifiée.•Selon le taux d’agrandissement (Page 19), la petite icône «×1.3» s’affiche même si l’image est agrandie de ×3/×6. Initialisation Éteignez cet appareil. Éteignez cet appareil tout en appuyant au milieu du bouton ZOOM/SELECT. Allumez.Appuyez Écrêtage Cette fonction permet d’afficher toute l’image en noir et blanc et les parties nettes en couleur. Elle permet de savoir rapidement quelles sont les parties nettes, quelles que soient les conditions de la prise de vue. 1 Mémorisez [PEAK] dans le bouton C1 ou C2 de cet appareil. Par défaut, [PEAK] est mémorisé dans le bouton C1. Si [PEAK] n’est pas mémorisé, mémorisez-le en appuyant sur [Réglages avancés] [C1] ou [C2] (Page 23).25 -FR Utilisation du moniteur 2 Appuyez sur le bouton dans lequel [PEAK] est mémorisé. Les parties nettes sont en couleur L’appui sur le même bouton dans l’étape 2 ou le bouton MENU permet à l’écran de revenir au MENU. Un nouvel appui sur le bouton MENU masque le MENU. Remarque Selon les caractéristiques de cet appareil, de la couleur peut être ajoutée à l’affichage du menu de votre appareil photo. Il ne s’agit pas d’une défectuosité. Couleur incorrecte Vous pouvez vérifier le niveau de l’image entrante dans cet appareil en couleur. 1 Mémorisez [FC] dans le bouton C1 ou C2 de cet appareil. [FC] est mémorisé dans le bouton C2 par défaut. Si [FC] n’est pas mémorisé, mémorisez-le en appuyant sur [Réglages avancés] [C1] ou [C2] (Page 23). 2 Appuyez sur le bouton dans lequel [FC] est mémorisé. L’appui sur le même bouton dans l’étape 2 ou le bouton MENU permet à l’écran de revenir à l’écran précédent. Pour la relation entre la couleur incorrecte et les niveaux du signal vidéo, reportez-vous au tableau 1, page 26. Vous pouvez utiliser S-Log Disp. Assist (Page 28) même avec le réglage de couleur incorrecte. Suite page suivante26 -FR Tableau 1: Niveau de couleur et signal pour la couleur incorrecte Rouge 108 ou plus Jaune 100 - 108 Rose 61 - 65 Vert 41 - 45 Bleu 3 - 10 Violet 3 ou moins Mesure: % Pour la relation entre la couleur incorrecte en utilisant le mode S-Log Disp. Assist et les niveaux du signal vidéo, reportez-vous aux tableaux 2 et 3, page 26. Tableau 2: Niveau de couleur et signal pour la couleur incorrecte (S-Log Disp. Assist Type : S-Log2) S-Log2 Compensation de gain -2 -1 0 +1 +2 Rouge 109 ou plus 98 ou plus 85 ou plus 72 ou plus 60 ou plus Jaune 91 - 109 78 - 98 66 - 85 53 - 72 41 - 60 Rose 62 - 63 49 - 52 38 - 40 28 - 29 19 - 21 Vert 49 - 52 37 - 40 27 - 30 19 - 21 12 - 14 Bleu 3 - 15 3 - 10 3 - 7 3 - 5 3 - 4 Violet 3 ou moins Mesure: % Tableau 3: Niveau de couleur et signal pour la couleur incorrecte (S-Log Disp. Assist Type : S-Log3) S-Log3 Compensation de gain -2 -1 0 +1 +2 Rouge 97 ou plus 88 ou plus 79 ou plus 70 ou plus 61 ou plus Jaune 83 - 97 74 - 88 65 - 79 57 - 70 48 - 61 Rose 63 - 64 54 - 55 45 - 46 37 - 38 29 - 30 Vert 53 - 56 45 - 47 36 - 38 28 - 30 21 - 23 Bleu 4 - 24 4 - 18 4 - 12 4 - 8 4 - 6 Violet 4 ou moins Mesure: %27 -FR Utilisation du moniteur Repère du niveau vidéo Affiche le niveau IRE de l’image entrante en vert que vous choisissez parmi les réglages suivants. 1 Mémorisez [VLM] dans le bouton C1 ou C2 de cet appareil. Mémorisez VLM en appuyant sur [Réglages avancés] [C1] ou [C2] (Page 23). 2 Choisissez le niveau VLM. Vous pouvez choisir le niveau en appuyant sur [Réglages avancés] [VLM]. Réglage 90%/80%/70%/60%/50% (Niveau de signal vidéo) Avec des réglages plus élevés, le niveau de vert tire plus vers le rouge. IRE

Exemple) Réglage (70%)Rouge Gris Vert Gris Bleu 3 Appuyez sur le bouton C1 ou C2 dans lequel [VLM] a été mémorisé à l’étape 1. Le niveau vidéo s’affiche en couleur à l’écran LCD de cet appareil. L’appui sur le même bouton dans l’étape 3 ou le bouton MENU permet à l’écran de revenir à l’écran précédent. Remarques

• Avec VLM, S-Log Disp. Assist (Page

28) se règle provisoirement sur

• La valeur numérique d’IRE est provisoire. Il est conseillé de vérifier l’image actuelle.28 -FR Aperçu de l’image S-Log avec une luminosité naturelle (S-Log Disp. Assist). Cet appareil peut afficher l’image S-Log avec la luminosité et le contraste se rapprochant de l’image actuelle, facilitant la mise au point et le suivi. Appuyez sur le bouton MENU puis choisissez [S-Log] [ON] L’écran affiche le mode S-Log Disp. Assist. La sélection [OFF] permet de revenir à l’écran normal. Remarques

• S-Log Disp. Assist, S-Log Disp. Assist Type et la compensation de gain du mode S-Log Disp. sont les fonctions réglées pour l’entrée d’images vers cet appareil. Ces fonctions ne sont pas destinées pour faire fonctionner l’appareil photo raccordé à cet appareil.

• La couleur affichée en mode S-Log Disp. Assist est simplement transformée. Les réglages suivants peuvent être modifiés pendant l’affichage de l’image en mode S-Log Disp. Assist. Règle la courbe en mode S-Log Disp. Assist (S-Log Disp. Assist Type) Appuyez sur le bouton MENU puis choisissez [Réglages avancés] [S-Log Type]. Choisissez [S-Log2] ou [S-Log3]. Règle la luminosité en mode S-Log Disp. Assist (Compensation de gain du mode S-Log Disp. Assist) Appuyez sur le bouton MENU puis choisissez [Réglages avancés] [S-Log Gain]. Choisissez [+2], [+1], [0],[-1] ou [-2]. Compensation de gain du mode S-Log Disp. Assist: Par exemple, si l’image prise par l’appareil photo à un niveau de luminosité d’environ -2 Ev est transmise dans cet appareil, vous pouvez régler sa luminosité à environ + 2Ev, en choisissant [+2].29 -FR Utilisation du moniteur Zone d’affichage TV (Affichage de repères) Cette fonction permet d’afficher une grille à l’intérieur de l’angle de vision qui donne une idée approximative de la zone de prise de vue. Il existe deux types de grille, 80% et 90% de l’angle de vision. Vous pouvez sélectionner l’une ou l’autre selon le format de lecture sur le téléviseur. (Réglages: 80% (16:9), 90% (16:9), 80% (4:3), 90% (4:3)) 16:9 4:3 (Le repère extérieur correspond à 90% et le repère intérieur correspond à 80%) Remarques

• Le réglage de cet appareil n’est destiné que pour les images affichées sur l’écran et n’affecte pas les images réelles.

• Lors de l’affichage du MENU et à l’utilisation des fonctions suivantes, l’écran de repère disparaît. – Couleur incorrecte – Écrêtage – Repère du niveau vidéo – x3, x6 ou x1.330 -FR Autres Avant toute demande de réparation, effectuez les contrôles suivants. Si l’appareil ne fonctionne toujours pas correctement, contactez votre revendeur Sony. Problème Cause / Mesures à prendre Impossible de retirer la batterie.

• Le verrou de batterie n’est pas libéré. Poussez le bouton de libération de la batterie vers le bas pour retirer la batterie. (Page 11) Cet appareil n’est pas alimenté.

• La batterie est déchargée. Remplacez la batterie. (Page 11)

• L’adaptateur secteur (non fourni) est débranché. Rebranchez-le correctement. (Page 13)

• La batterie (non fournie) se libère. Installez-la correctement (Page 11). Aucune image n’apparaît sur l’écran de cet appareil.

• L’appareil photo est en mode d’économie d’énergie. Activez une fonction d’appareil photo, par exemple appuyez sur le déclencheur, pour quitter le mode d’économie d’énergie.

• Le câble HDMI est débranché. Rebranchez-le correctement. (Page 14)

• Reportez-vous au mode d’emploi de l’appareil photo pour ses réglages d’affichage. Aucune image n’apparaît sur l’écran de l’appareil photo.

• Selon votre appareil photo, s’il est raccordé à cet appareil par le câble HDMI, l’image peut n’apparaître que sur l’écran de cet appareil. Pour plus d’informations, reportez-vous au mode d’emploi de votre appareil photo. Dépannage31 -FR Autres Problème Cause / Mesures à prendre Pas de son. •Le casque est raccordé. Lorsque le casque est raccordé, aucun son n’est émis du haut-parleur de cet appareil.

• Assurez-vous que le volume de cet appareil n’est pas réglé sur 0. (Page 22)

• Assurez-vous que le réglage du son de votre appareil photo n’est pas sur OFF.*

• Certains appareils photo n’émettent pas de son.*

• Pour plus d’informations, reportez-vous au mode d’emploi de votre appareil photo. Impossible d’enregistrer

• Certains appareils photo basculent en mode de lecture lorsqu’ils sont raccordés à cet appareil. Mettez l’appareil photo en mode de prise de vue avant la prise de vue. L’écran est difficile à voir.

• Utilisez le parasoleil pour bloquer la lumière du soleil. (Page 16)

• Si l’écran est sombre, reportez-vous à la section «Rétroéclairage» (Page 22) pour régler la luminosité de l’écran. Des bandes noires apparaissent sur l’écran.

• Le format du panneau LCD de cet appareil est 16:9, de sorte que des bandes noires apparaissent selon l’image. (Page 19)32 -FR À propos de la batterie, de l’adaptateur secteur et du chargeur La batterie, l’adaptateur secteur et le chargeur ne sont pas fournis. Utilisez une batterie et un adaptateur secteur compatibles (pages 12, 13). Si vous n’avez pas de batterie ni d’adaptateur secteur, achetez-les séparément. Traitement de l’écran LCD

• Ne laissez pas l’écran LCD face au soleil car il pourrait s’endommager. Faites attention lorsque vous installez l’appareil près d’une fenêtre ou en plein air.

• N’appuyez pas ou ne rayez pas l’écran du moniteur LCD. Ne posez pas d’objet lourd sur l’écran du moniteur LCD. L’écran pourrait perdre son uniformité ou causerait un dysfonctionnement de l’écran.

• Si cet appareil est utilisé dans un lieu froid, des lignes horizontales ou une image résiduelle peuvent apparaître sur l’écran. Il ne s’agit pas d’une défectuosité. Lorsque le moniteur devient chaud, l’écran redevient normal. Précautions

• Si une image fixe ou si une photo est affichée pendant un certain temps, une image peut rester sur l’écran et être superposée comme image fantôme.

• L’écran et le coffret peuvent devenir chauds en cours d’utilisation. Il ne s’agit pas d’une défectuosité.

• Le panneau LCD de cet appareil est le produit d’une très haute technologie. Mais une très petite proportion de pixels risquent de se «bloquer» et seront soit toujours éteints (noirs) soit toujours éclairés (rouges, verts ou bleus), ou bien clignoteront. De plus, compte tenu des caractéristiques physiques de l’affichage à cristaux liquides, des pixels «bloqués» peuvent apparaître spontanément après une très longue période d’utilisation. Ces phénomènes ne proviennent pas d’une défectuosité. Nettoyage Avant le nettoyage Veillez à retirer d’abord la batterie.33 -FR Autres Nettoyage de l’écran du moniteur La surface de l’écran du moniteur a reçu un traitement spécial qui réduit la réflexion de la lumière. Comme un mauvais entretien peut réduire les performances du moniteur, veuillez respecter les consignes suivantes:

• Essuyez l’écran doucement avec un chiffon doux, par exemple un tissu de nettoyage ou tissu spécial pour le nettoyage du verre.

• Les tâches persistantes peuvent être enlevées avec un chiffon doux, comme un tissu de nettoyage ou un tissu spécial pour le nettoyage du verre légèrement humecté d’eau.

• N’utilisez jamais de solvant, comme l’alcool, le benzène ou le diluant, ni de détergent acide, alcalin ou abrasif ou de tissu de nettoyage chimique qui risquent d’endommager la surface de l’écran. Nettoyage du coffret

• Nettoyez doucement le coffret avec un chiffon sec et doux.

• L’alcool, le benzène et les diluants ou insecticides peuvent endommager la finition du coffret ou effacer les marques sur le coffret. N’utilisez pas ces produits chimiques.

• Le coffret peut être rayé si vous le frottez avec un chiffon sale.

• La finition du coffret peut se détériorer ou le revêtement se détacher si le coffret est laissé au contact d’un produit en caoutchouc ou en vinyle pendant un certain temps. Mise au rebut

• Ne déposez pas cet appareil dans les ordures ménagères. Ne jetez pas le moniteur avec des ordures déposées dans une décharge. Utilisation de cet appareil

• Le haut de cet appareil, les orifices de ventilation et les parties métalliques deviennent chauds au bout d’un certain temps d’utilisation. Faites attention si vous prenez cet appareil pendant ou après utilisation.34 -FR Performance de l’image Panneau LCD: TFT Normalement noir Taille de l’image: Type 5 Angle de vision: environ 80°/environ 80° Taille d’image efficace (environ) (l × h): 110 mm × 61,9 mm (4 3/8 po × 2 1/2 po) Résolution: 1 920 × 1 080 pixels Format: 16:9 Entrée/sortie Entrée Prise d’entrée HDMI: HDMI (Type A) (1) Prise CC IN: 7,6 V CC Sortie Sortie de haut-parleur intégré: Environ 0,5 W mono Prise de sortie de casque: Mini prise stéréo Ø 3,5 (1) Caractéristiques générales Alimentation: 7,2 V CC Batteries de la série M de Sony Batteries de la série W de Sony 6,8 V CC Batteries de la série V de Sony (NP-FV50, NP-FV70, NP-FV100) Spécifications 7,4 V CC Batteries de la série V de Sony (NP-FV100A) 7,6 V CC AC-PW10AM Consommation: Environ 5,5 W Dimensions (environ) (l/h/p): 139 mm × 100 mm × 23,1 mm (5 1/2 po × 4 po × 15/16 po) (parties saillantes non comprises) Poids: Environ 270 g (appareil uniquement) (9,6 oz) Température de fonctionnement: Environ 0 °C à 40 °C (32 °F à 104 °F) Température d’entreposage: Environ -20 °C à +60 °C (-4 °F à +140 °F) Accessoires fournis: Adaptateur de griffe porte- accessoire (1), parasoleil (1), batterie (1), câble HDMI (Mini HDMI) (environ 45 cm, Type AType C) (1), câble HDMI (Micro HDMI) (environ 45cm, Type AType D) (1), pochette de transport (1), Jeu de documents imprimés La conception et les spécifications peuvent être modifiées sans préavis.35 -FR Autres Formats de signal disponibles L’appareil est applicable aux formats de signal suivants. Système Lignes totales Lignes actives Fréquence d’images Lecture Format 480/60i (NTSC) 525 483 30 2:1 interlacée 16:9/4:3 480/60p 525 483 60 Progressive 16:9/4:3 640x480/60p 525 480 60 Progressive 4:3 575/50i(PAL) 625 575 25 2:1 interlacée 16:9/4:3 576/50p 625 576 50 Progressive 16:9/4:3 720/50p 750 720 50 Progressive 16:9 720/60p 750 720 60 Progressive 16:9 1080/50i 1125 1080 25 2:1 interlacée 16:9 1080/60i 1125 1080 30 2:1 interlacée 16:9 1080/24p 1125 1080 24 Progressive 16:9 1080/50p 1125 1080 50 Progressive 16:9 1080/60p 1125 1080 60 Progressive 16:9 2015 Sony Corporation Printed in China
