| Caractéristiques | Détails |
|---|---|
| Type de haut-parleur | Haut-parleur coaxial |
| Diamètre du haut-parleur | 16,5 cm (6,5 pouces) |
| Puissance nominale | 70 Watts RMS |
| Puissance maximale | 140 Watts |
| Réponse en fréquence | 60 Hz - 20 kHz |
| Impédance | 4 Ohms |
| Sensibilité | 92 dB |
| Type de montage | Montage facile avec des adaptateurs inclus |
| Utilisation recommandée | Installation dans des véhicules pour une meilleure qualité audio |
| Entretien | Nettoyage régulier des grilles et vérification des connexions |
| Sécurité | Ne pas dépasser la puissance maximale pour éviter d'endommager les haut-parleurs |
| Garantie | 2 ans |
| Accessoires inclus | Grilles, câbles de connexion, adaptateurs de montage |
FOIRE AUX QUESTIONS - Integration Universal ISU 165 FOCAL
Questions des utilisateurs sur Integration Universal ISU 165 FOCAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice Integration Universal ISU 165 - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Integration Universal ISU 165 de la marque FOCAL.

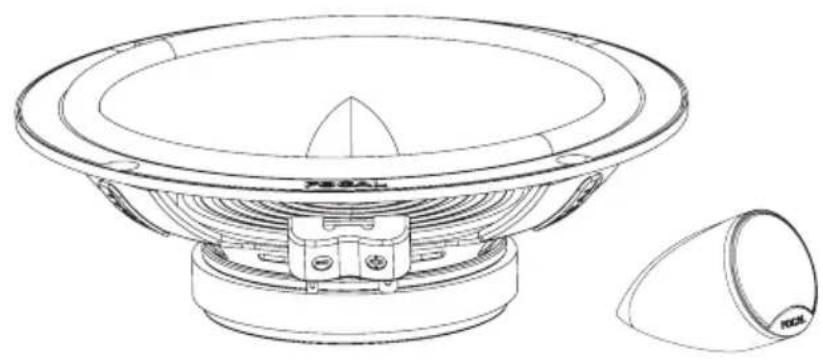

MODE D'EMPLOI Integration Universal ISU 165 FOCAL
Manuel d'utilisation / User manual
Français : page 5
Deutsch : Seite 9
Italien : page 11
Espagnol : page 13
Portugais : page 15
Manuel d'utilisation / User manual
Installation du tweeter
Manuel d'utilisation
Installation du woofer / Fitting the woofer
Manuel d'utilisation / User manual
Réglage niveau tweeter / Tweeter level adjustment (ICU100, ICU130, ICU165, ICU570, ICU690)
Vue de l'installation complète dans le véhicule / View of the full installation in the vehicle
Manuel d'utilisation / User manual
Enregistrez votre produit en ligne sur www.focal.com/garantie et obtenez un certificat de garantie.
Avertissement
L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.
Recommandations importantes
Avant tout, vérifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procédez aux découpes. Dans le cas d'un montage en emplacement d'origine, vérifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.
- Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières.
- Procédez à un nettoyage soigneux avant de monter les haut-parleurs.
Conditions de garantie
En cas de problème, adressez-vous à tout revendeur FOCAL. La garantie pour la France sur tout matériel FOCAL est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine après du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect [bobines mobiles brûlées par exemple...).
Information sur l'environnement
Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparation des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement.
Installation du téteter ISU130, ISU165, ISU200, ISU570, ISU690 il existe 3 possibilités de montage :
Montage dans le support incliné : (Fig. A1)
Faire un trou à l'endroit souhaité pour le passage des câbles et des vis, fixer le support à l'aide des vis fournies dans le kit, passer les 2 fils puis monter le tweeter dans son logement (montage ajusté). Ces opérations sont réalisables avec la grille du tweeter montée.
Montage encastré (Flush) : [Fig. A2]
Découper un trou au diamètre du tweeter à l'endroit souhaité. Insérer ensuite le tweeter.
Montage dans un emplacement d'origine : (Fig. B)
Dévisser le cache plastique à l'arrière du tweeter, en le tournant vers la gauche (vers le symbole "unlocked" / Fig. B). Vous pouvez rester anpter le tweeter seul dans un emplacement d'origine.
NB: le "+" est repéré par la ligne rouge.
Attention lors des manipulations de celui-ci, de ne pas toucher le dôme, ni de le mettre en contact avec la partie arrière de la grille d'origine du véhicule.
Manuel d'utilisation / User manual
Connexion du tweeter : (fig. c)
Pour une installation sur un présentoir de démonstration : brancher le fil "display". Pour le branchement dans un véhicule : brancher le fil "car". Le fil repéré reste le pôle négatif dans les 2 cas de branchement.
Connexion du tweeter / woofer au connecteur filtre intégré : (fig. d)
Pour le tweeter : connecter directement les deux fils (Fig. D1) aux cosses du filtre intégré. Pour le woofer : Connecter directement les deux cosses du filtre intégré (Fig. D2) aux deux bornes du saladier du woofer. NB : le "+" est repéré par la ligne rouge. Attention : le filtre tweeter est intégré au connecteur. Veuillez respecter le branchement à l'aide des cosses (tweeter / connecteur filtre) afin d'assurer les performances optimales des kits.
Les woofers des kits ISU130, ISU165, ISU200, ISU570 et ISU690 sont également équipés d'un filtre intégré à la connectique (pour conserver un saladier le plus compact et le plus simple à intégrer dans les emplacements d'origine). Veillez à connecter OBLIGATOIREMENT ces connecteurs (livrés dans la boîte).
Installation des différents woofers

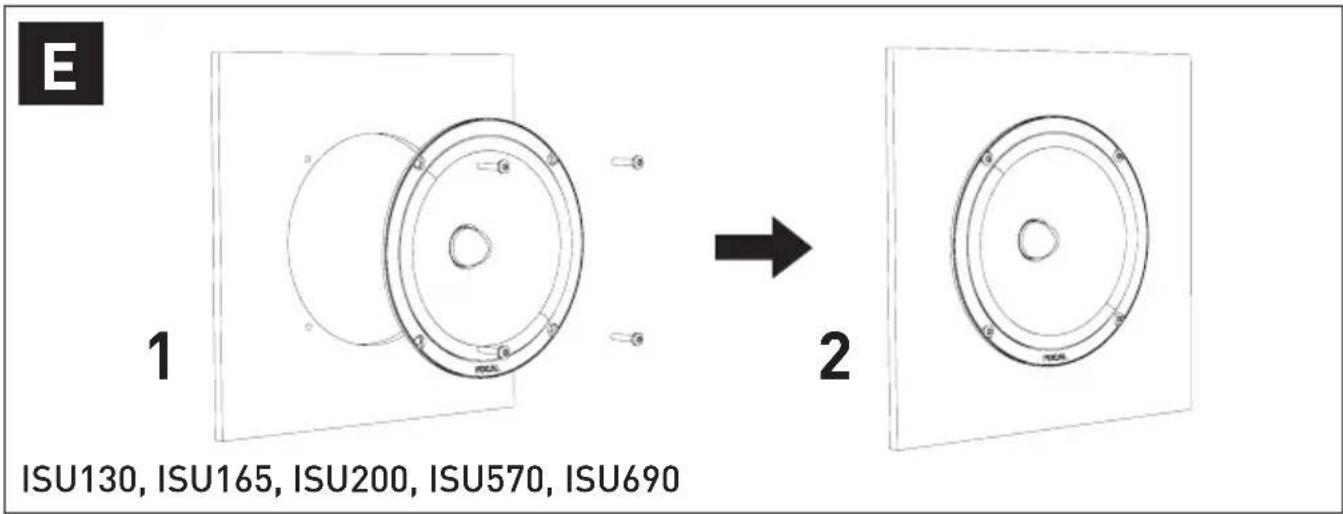

(Fig. E) représente l'installation type des haut-parleurs ISU130, ISU165, ISU200, ISU570, ISU690. (Fig. E1) Fixer le haut-parleur à l'aide des vis fournies. (Fig. E2) représente le haut-parleur une fois visser.

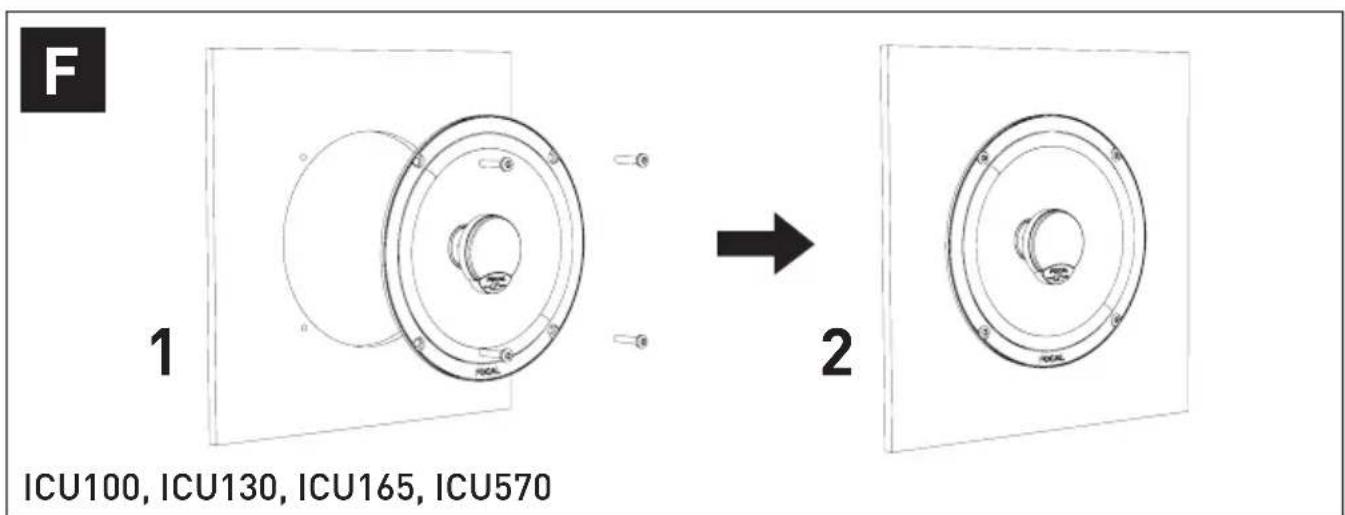

(Fig. F) représente l'installation type des haut-parleurs ICU100, ICU130, ICU165, ICU570. (Fig. F1) Fixer le haut-parleur à l'aide des vis fournies. (Fig. F2) représente le haut-parleur une fois visse.

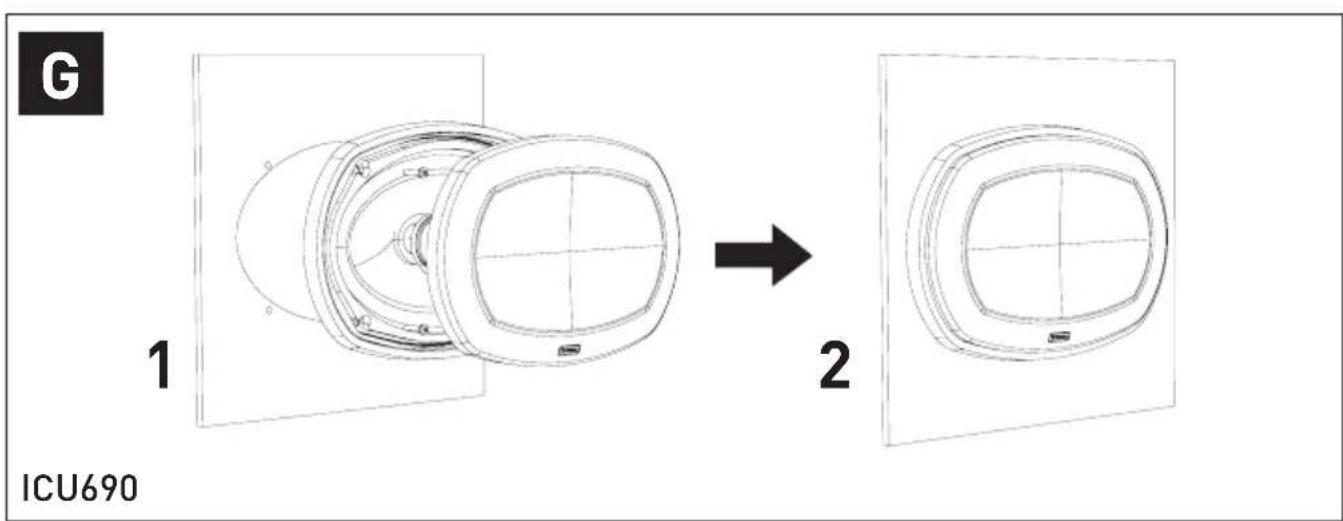

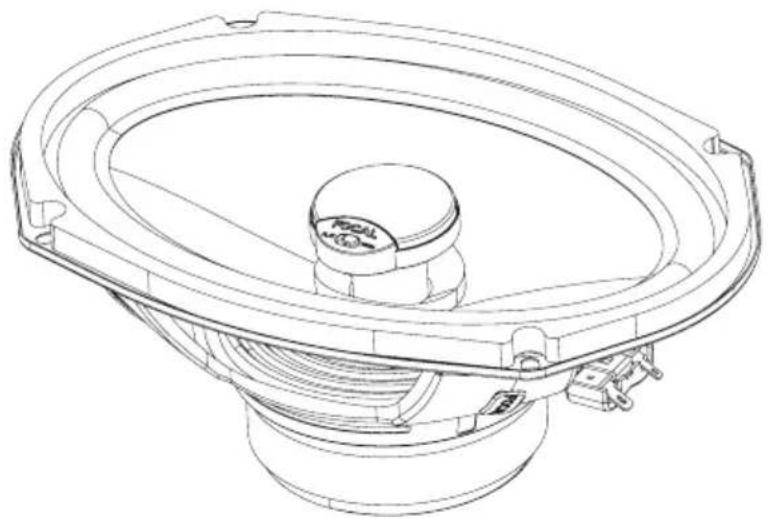

Fig. G) représente l'installation type du haut-parleur ICU690 et de sa grille. (Fig. G1) Insérer le support plastique de la grille au dos du haut-parleur, fixer le haut-parleur à l'aide des vis fournies, puis clipser la grille fournie sur l'ensemble. (Fig. G2) représente le haut-parleur une fois visse et recouvert par sa grille de protection.

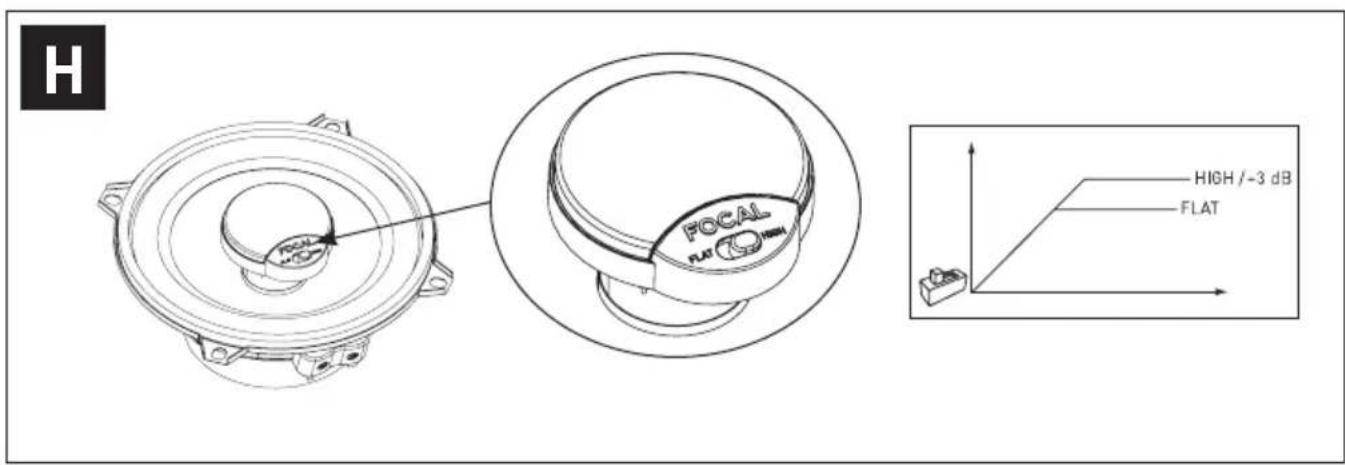

Réglage du niveau tweeter (ICU100, ICU130, ICU165, ICU570, ICU690)
Le tweeter intégré dans les haut-parleurs coaxiaux est équipéd'un réglage de niveau permettant de choisir entre deux niveaux d'émissions de fréquences aigües (Fig. H):
Vue de l'installation complète dans le véhicule

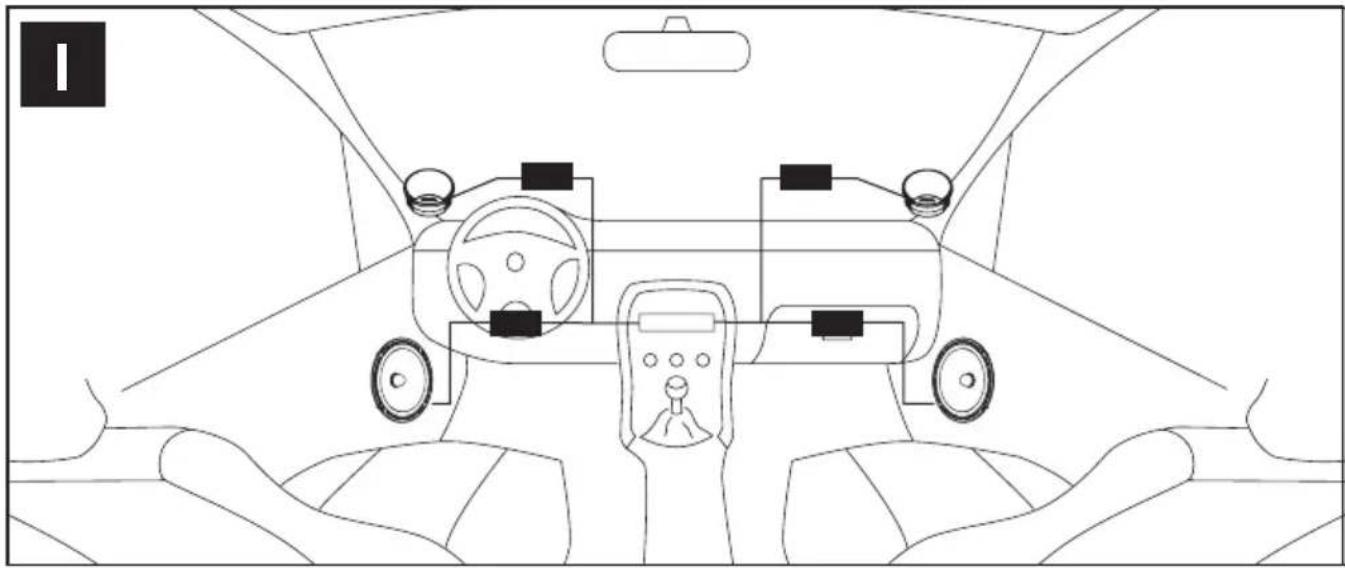

[Fig. 1] représente un exemple de l'installation complète d'un kit éclaté (ISU130, ISU165, ISU200, ISU570, ISU690)

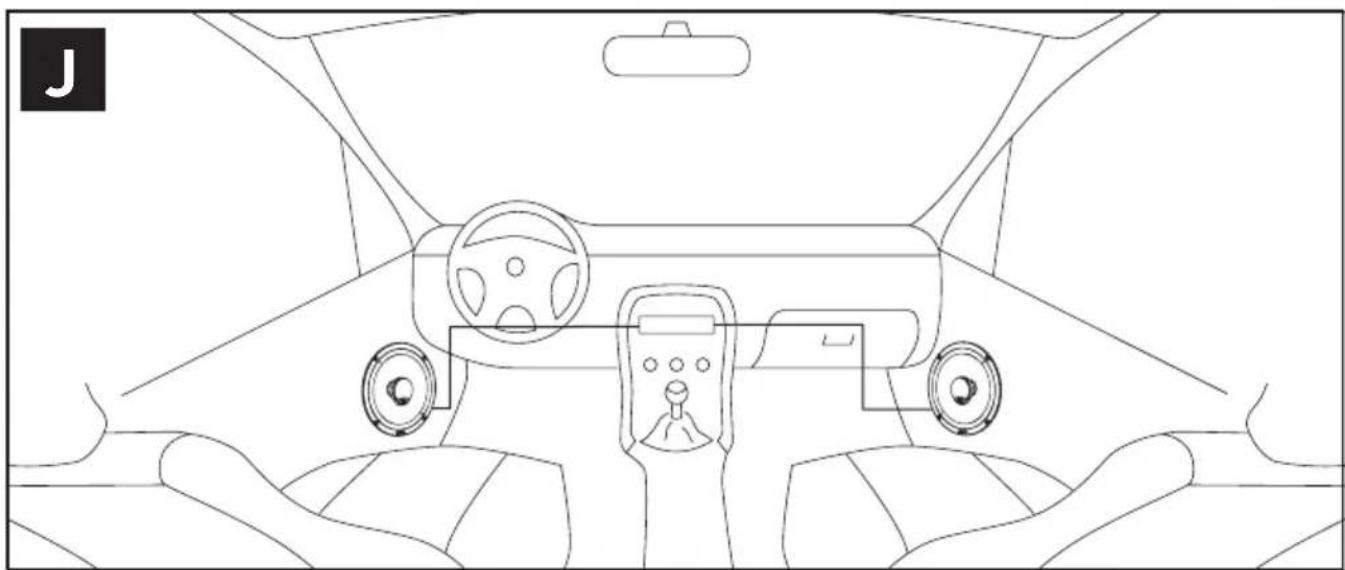

(Fig. J) représente un exemple de l'installation complète d'un kit coaxial (ICU100, ICU130, ICU165, ICU570, ICU690) Si les haut-parleurs sont situés dans la partie inférieure de la porte, nous préconisons de régler le tweeter sur "HIGH" pour remonter les aigus. Si les haut-parleurs sont situés dans la partie supérieure de la porte, nous préconisons de régler le tweeter sur "FLAT".
NB : vous avez bien sûr la possibilité de faire ces réglages de niveaux selon vos préférences personnelles.
Manuel d'utilisation / User manual
Manuel d'utilisation / User manual
Montage sur la traverse inférieure : (Afb. A1)
