Defy El Primero 21 95.9005.900401.M9000 - Montre ZENITH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Montre mécanique automatique
Marque	Zenith
Modèle	Defy El Primero 21 95.9005.900401.M9000
Mouvement	El Primero 9004 (double chaîne)
Certification	Chronomètre (Timelab, ISO 3159)
Diamètre du mouvement	32.80 mm (14 1/4 lignes)
Hauteur du mouvement	7.90 mm
Nombre de composants	293
Rubis	53
Fréquence de la montre	36 000 alt/h (5 Hz)
Fréquence du chronographe	360 000 alt/h (50 Hz)
Réserve de marche de la montre	~50 heures
Réserve de marche du chronographe	~50 minutes
Alimentation	Remontage automatique unidirectionnel (masse oscillante) et remontage manuel par couronne
Fonctions principales	Heure, minutes, secondes ; chronographe 1/100ème de seconde (aiguille centrale), compteur 30 minutes à 3h, seconde chrono à 6h, réserve de marche chrono à 12h
Entretien et nettoyage	Révision recommandée tous les 5 ans ; remontage par port quotidien (12h/jour) ou couronne ; éviter les chocs et l'eau si non spécifié
Garantie	Internationale 2 ans, extensible à 3 ans après inscription sur zenith-watches.com
Informations générales	Montre de manufacture suisse, produite au Locle depuis 1865 ; plus de 2333 prix d'observatoire

FOIRE AUX QUESTIONS - Defy El Primero 21 95.9005.900401.M9000 ZENITH

Comment remonter la montre si elle est arrêtée ?

Placez la couronne en position 0 (plaquée contre la boîte), puis tournez-la dans le sens antihoraire 72 tours pour un remontage complet du barillet de la montre.

Comment remonter le chronographe ?

La couronne étant en position 0, tournez-la dans le sens horaire environ 25 tours jusqu'à ce que l'aiguille de réserve de marche du chronographe soit complètement remontée (indication ~50 minutes).

Comment utiliser le chronographe 1/100ème de seconde ?

Appuyez sur le poussoir A pour démarrer le chronométrage, une seconde pression pour arrêter. Pour remettre à zéro, appuyez sur le poussoir C (chronographe arrêté). Attention : avant chaque chronométrage, effectuez une remise à zéro.

Quelle est la réserve de marche de la montre et comment l'optimiser ?

La montre a une réserve de marche d'environ 50 heures. Pour l'optimiser, portez-la au moins 12 heures par jour ou donnez quelques tours de couronne le matin si elle n'est pas portée la nuit.

Comment régler l'heure ?

Tirez la couronne en position 1 (un cran) et tournez-la dans le sens désiré pour corriger l'heure. Repoussez-la ensuite en position 0.

Quelle est la fréquence de révision recommandée ?

Les centres de service Zenith recommandent une révision tous les 5 ans pour maintenir la précision et le bon fonctionnement du mouvement.

La montre est-elle étanche ?

La notice ne mentionne pas spécifiquement l'étanchéité. Pour toute question, consultez un centre agréé Zenith. Attention : évitez tout contact avec l'eau si non certifié.

Que faire si la montre s'arrête alors que je la porte régulièrement ?

Vérifiez que la montre est suffisamment remontée manuellement (72 tours). Si le problème persiste, contactez un centre de service agréé Zenith.

Comment obtenir un an de garantie supplémentaire ?

Inscrivez-vous en tant que propriétaire sur le site www.zenith-watches.com pour bénéficier d'une garantie totale de 3 ans (2 ans standard + 1 an supplémentaire).

Le mouvement El Primero 21 est-il précis ?

Oui, le calibre 9004 est certifié Chronomètre par Timelab (Genève) et respecte la norme ISO 3159. Sa fréquence élevée (50 Hz pour le chronographe) permet une précision au 1/100ème de seconde.

MODE D'EMPLOI Defy El Primero 21 95.9005.900401.M9000 ZENITH

Vous venez d'investir dans un chronomètre ZENITH, vous portez maintenant une montre de Manufacture.

ZENITH fait partie du cercle très restreint des authentiques manufactures horologères Suisses qui développent et produisent leurs propres mouvements. Nous fabriquons nos montres au même endroit depuis 1865, dans notre manufacture au numéro 34 rue des Billodes, dans la ville du Locle au milieu des valles montagneuses du canton de Neuchâtel. Seules quelques marques au monde peuvent s'enorgueillir d'une approche aussi rigoureuse. Lorsque vous investissez dans une montre Zenith, vous avez la certitude absolue de posséder une montre fabriquée de A à Z dans la Manufacture du Locle.

Avec plus de 2333 prix d'observatoire de chronométrie, ZENITH est l'une des marques Suisse les plus récompensées pour sa précision. Pour partager un peu plus longuement notre passion pour le bel ouvrage, venez visiter notre site internet www.zenith-watches.com. Nous vous invitons également à vous inscrire en tant que propriétaire d'une montre ZENITH qui vous permettra d'obtenir un an de garantie supplémentaire. Votre chronomètre contient un mouvement mécanique fruit de plus de 300 ans de tradition horlogère. Nous vous demandons d'en prendre soin et de le manipuler avec précaution lors des réglages. Vous trouverez dans les pages suivantes des conseils sur l'utilisation de votre montre et de ses fonctions. Les fonctions disponibles dépendent du modèle.

1 → Mouvement EL primero 21

Vous avez devant vous le mouvement El Primero 21. C'est le seul mouvement chronographe mécanique au 1/100ème de seconde.

Le mouvement El Primero 21 est un chef-d'œuvre d'ingénierie moderne. Construit en utilisant des méthodes de pointe et doté de finitions intégrant les technologies et les matériaux les plus innovants, ce mouvement répond à deux objectifs : la plus haute qualité de finition qui soit, associée à des performances et une précision optimales au poignet. Lancé en 1969, le chronographe de série le plus précis du monde est entré dans une nouvelle ère de chronométrage mécanique avec le mouvement El Primero 21.

Sa fréquence impressionnante de 360 000 alternances par heure méoigne de l'ingéniosité révolutionnaire de Zenith et permet une mesure précise du temps au centième de seconde pres. Le saut du dixième au centième de seconde marque une avancée prodigieuse en termes de performance horlogère et d'ingénierie.

Pour Zenith, la précision est la priorité absolue. Pour éviter que le chronographe ne risque d’altérer la précision de l'affichage de l'heure, le mouvement El Primero 21 est pourvu d’une « structure à double chaîne »

Ainsi, l'affichage de l'heure et le chronographe possèdent chacun leur propre mécanisme entièrement indépendant, avec leur propre barillet et échappement à haute fréquence.

Le mouvement du chronographe oscille à la fréquence époustouflante de 50 Hertz [360 000 alt/h]. Tandis que le calibre historique dévolu à l'affichage de l'heure oscille à la fréquence de 5 Hertz [36 000 alt/h].

Caractéristiques

El Primero 21 [Calibre 9004]

Diamètre:32.80 mm(14 1/4)

Hauteur:7.90mm

Nombre de composants: 293

Nombre de Rubis : 53

2 Barillets :

Rés. de marché de la Montréal: 50 heures

Fréquence: 36'000 Alt/h [5Hz]

Rés. de marché du Chronographé: ~50 min

Fréquence: 360'000 Alt/hour (50 Hz)

Remontage automatique unidirectionnel pour la partie montre et remontage manuel pour la partie chronographe.

Functions:

Heure, minutes et seconde Chronographe 1/100ème de seconde au centre Compteur des minutes à 3h [30 min]

Seconde chrono à 6h

Réserve de marche Chrono à 12h

Votre montre est munie d'un mouvement mécanique automatique. Le mouvement se remonte grâce à la couronne ou par l'action de la masse oscillante. Le remontage par la masse oscillante se fait lorsque la montre est portée au poignet.

Lorsque la montre est arrêtée

La couronne doit être en position 0, c'est-à-dire plaquée contre la boîte.

Prendre la montre en main et tourner la couronne dans le sens antihoraire. 72 tours de couronne pour un remontage complet. Le barillet qui contient le ressort moteur est ainsi remonté. Pour que le mécanisme de remontage automatique fonctionne correctement, la montre doit être portée au moins 12 heures par jour pendant plusieurs jours. Lorsque la montre est insuffisamment portée, elle s'arrête.

Si vous ne portez pas votre montre pendant la nuit, vous pouvez lui donner quelques tours de couronne le matin avant de la porter.

Remontée, la réserve de marche de votre montre est d'environ 50 heures, mais cette dernière n'est pas affichée sur le cadran. Seule la réserve de marche du chronographe est indiquée sur le cadran de votre montre.

Certification chronometre

Le mouvement El Primero 9004 a ete certifie Chronometre aprous de Timelab a Genve. Il a ete contral et repond avec succes aux exigences fixees par la norme ISO3159.

L'appellation Chronomètre est un appareil de mesure du temps de haute précision réglé dans différentes positions et sous diverses températures.

Outre la structure à double chaîne du calibre et la précision remarquable qu'il garantit, le mouvement El Primero 21 intègre deux autres innovations techniques : un nouveau mécanisme breveté de démarriage/arrêt/remise à zéro du chronographe composé de trois cœurs, ainsi qu'un démarreur exclusif qui garantit un fonctionnement fluide en toutes circonstances et permet la remise à zéro simultanée de la seconde, du dixième et du centième.

Marche à suivre

La couronne doit être en position [0], c'est-à-dire plaquée contre la boîte.

Prendre la montre en main et tourner la couronne dans le sens horaire jusqu'à ce que l'aiguille de réserve de marche du chronographe soit remontée complètement (Environ 25 tours). Le barillet qui contient le ressort principal est ainsi remonté.

Remontée, la réserve de marche de votre chronographe est d'environ 50 minutes. L'affichage de celle-ci se fait par l'intermédiaire de l'aiguille située au-dessus du logo Zenith.

69←

Position 0: position remontage

Dans cette position, vous pourrez remonter votre mouvement chronopaghe et montre manuellement par des mouvements de rotations de la couronne. Tirez la couronne d'un cran pour passer en position (1).

Position 1: correction de l'heure

Pour la correction de l'heure, tournez la couronne dans le sens désiré.

N'oubliez pas de repousser la couronne en position [0].

[0]

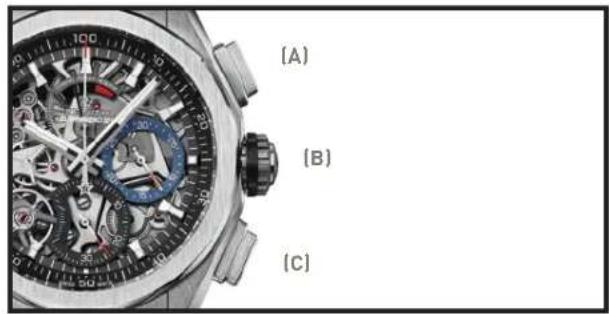

Mise en marche / Arrêt: une première pression sur le poussoir [A] démarre le chronométrage, la seconde pression l'arrête.

Reprise du chronométrage : une nouvelle pression sur le poussoir (A) reprend le chronométrage.

Remise à zéro : une fois le chronographe arrêté, une pression ferme sur le pouvoir (C) ramène l'aiguille du chronographe et des totalisateurs à zéro.

Attention : avant chaque chronométrage, les aiguilles du chronographe doivent être remises à zéro. Au besoin, effectuer une remise à zéro du pouvoir [C].

Les montres Zenith sont des produits Manufacture, de hautes précisions et de hautes technicités. Avant de quitter la Manufacture, votre montre a subi de nombreux tests rigoureux de qualité. Une garantie internationale couvre néanmoins votre montre contre tout défaut de fabrication pendant deux ans à partir de sa date d'achat.

Inscrivez-vous sur le site www.zenith-watches.com pour obtenir un an de garantie supplémentaire. Cette garantie sera respectée par l'ensemble des Centres de service agréés Zenith dans le monde si les conditions suivantes sont remplies :

L'achat de la montre a été effectué après un délai d'exclusivité agréé par Zenith ; son nom, son adresse, la date d'achat et les références de la montre sont clairement mentionnées sur la carte de garantie. La montre a été portée dans des conditions normales d'utilisation et de maintenance recommandées par Zenith et n'a pas subi de mauvais traitement. La carte de garantie, seul justificatif valide de l'achat, accompagne la montre lors de son retour auprès d'un Centre de service agréé Zenith.

À noter que la garantie internationale Zenith ne couvre pas le vieillissement normal de votre montre, l'usure naturelle des bracelets cuir, tissu ou caoutchouc ainsi que les possibles rayures occasionnées par son port sur la boîte et les glaces saphir.

Votre montre et son mouvement méritent un soin particulier : pour maintenir leur précision, les Centres de Service ZENITH recommandent une révision tous les 5 ans.
