Type de produit	Hotte décorative murale
Marque	DE DIETRICH
Référence	DHD 519 BE1
Couleur	Noir
Largeur hotte	90 cm
Débit d'air maximal	800 m³/h
Débit d'air minimal	250 m³/h
Nombre de vitesses	4 vitesses + mode boost
Niveau sonore minimal	45 dB(A)
Niveau sonore maximal	72 dB(A)
Éclairage	2 spots halogènes 20 W (type G4)
Filtre anti-graisse	Cassette inox lavable lave-vaisselle
Mode intensif automatique	Oui (environ 8 minutes)
Fonctionnement en recirculation	Possible avec filtre charbon optionnel
Longueur câble alimentation	65 cm

FOIRE AUX QUESTIONS - DHD 519 BE1 DE DIETRICH

Comment nettoyer les filtres anti-graisse de la DE DIETRICH DHD 519 BE1 ?

La DHD 519 BE1 est équipée d'une cassette filtrante en inox lavable au lave-vaisselle. Retirez le ou les filtres en tirant sur le loquet de déverrouillage, placez-les en panier inférieur du lave-vaisselle et relancez un cycle standard. Un nettoyage tous les mois en utilisation normale est recommandé.

Comment remplacer les ampoules halogènes de la hotte DHD 519 BE1 ?

La hotte est équipée de 2 spots halogènes 20 W de type G4. Le remplacement nécessite un outil pour déverrouiller le cache du spot et une manipulation délicate pour ne pas toucher le verre de la lampe à mains nues. Utilisez exclusivement des ampoules G4 20 W compatibles hautes températures.

A quelle hauteur faut-il installer la hotte au-dessus de la plaque de cuisson ?

La hauteur minimale recommandée est de 70 cm entre le bas de la hotte et le dessus de la plaque de cuisson (65 cm au-dessus d'une plaque gaz). Respectez cette distance pour des raisons de sécurité et d'efficacité d'aspiration. Consultez la notice d'installation pour les cotes exactes selon le type de cuisson.

Le mode boost (intensif) de la DHD 519 BE1 s'arrête-t-il automatiquement ?

Oui, le mode intensif est automatique et limité dans le temps : il fonctionne environ 8 minutes puis redescend automatiquement à la vitesse 3, elle-même limitée à environ 10 minutes avant retour à la vitesse sélectionnée. Cela protège le moteur contre la surchauffe.

Quelle est la puissance d'aspiration maximale de la DHD 519 BE1 ?

Le débit d'air maximal en mode boost est de 800 m³/h. En utilisation courante (vitesse 1 à 3), le débit varie entre 250 et environ 600 m³/h. La hotte est adaptée aux cuisines de taille standard avec une plaque de cuisson de 90 cm.

La hotte DHD 519 BE1 possède-t-elle un indicateur de saturation des filtres ?

Non, ce modèle ne dispose pas d'indicateur de saturation pour les filtres graisse. Prévoyez un nettoyage régulier tous les 30 à 60 jours selon l'intensité d'utilisation, sans attendre un signal. Un filtre encrassé réduit le débit et augmente le niveau sonore.

Pourquoi la hotte DHD 519 BE1 fait-elle plus de bruit qu'avant ?

Une augmentation du bruit est généralement causée par un filtre graisse encrassé qui obstrue le flux d'air, ou par un moteur/turbine encrassé. Nettoyez les filtres et vérifiez l'absence d'obstruction dans le conduit d'évacuation. Si le bruit persiste, la turbine ou le moteur peuvent nécessiter un remplacement.

La DHD 519 BE1 peut-elle fonctionner en recirculation (sans conduit) ?

Oui, sous réserve d'installer un filtre à charbon actif (vendu séparément). En mode recirculation, l'air filtré est rejeté dans la cuisine. Ce mode est moins efficace qu'une évacuation extérieure mais utile si aucun conduit n'est possible. Des filtres charbon compatibles sont disponibles auprès de revendeurs de pièces détachées comme pcdt.fr.

Combien de vitesses d'aspiration propose la hotte DHD 519 BE1 ?

La hotte dispose de 4 vitesses d'aspiration sélectionnables via les commandes électroniques, plus un mode boost (intensif) automatique. La vitesse 1 (45 dB(A)) convient aux cuissons légères ; la vitesse maximale (72 dB(A)) est réservée aux cuissons générant beaucoup de vapeurs.

Où trouver des pièces détachées pour la DE DIETRICH DHD 519 BE1 ?

Les pièces d'origine (moteur, turbine, filtres, carte électronique, ampoules) sont disponibles sur le SAV officiel sav.groupebrandt.com ou chez des spécialistes comme pcdt.fr. Le modèle est répertorié sous la référence DHD519BE11.

MODE D'EMPLOI DHD 519 BE1 DE DIETRICH

Vous venez d'acquérir une hotte DE DIETRICH et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire.

V s'intégrera harmonieusement dans votre cuisine et alliera parfaitement les performances de cuisson et la facilité d'utilisation. Nous avons voulu vous offrir un produit d'excellence.

Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de cuisinières, de lave-vaisselle, et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret).

Et connectez-vous aussi sur notre site www.dedietrich-electromenager.com sur lequel vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

DE DIETRICH

Les nouveaux objets de valeur

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre en marche votre appareil, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

• Consignes de sécurité 04
• Respect de l'environnement 05 Description de votre appareil 06

Utilisation en version évacuation 07 - Utilisation en version recyclage 07 - Raccordement électrique 08 - Montage de la hotte 09 - Montage de la cheminée - Evacuation extérieure 10 - Recyclage 11

Utilisation de votre appareil

Description des commandes

Entretien et nettoyage de votre appareil

Nettoyage des filtres cassettes 13 - Changement du filtre à charbon 13 - Nettoyage de la surface extérieure 14 - Changement de la lampe 14 - Entretien de votre appareil 15

5/Anomalies de fonctionnement 16

Interventions 17 - Relations consommateurs 17

Important

Conservez cette notice d'utilisation

avec votre appareil. Si l'appareil est vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Consignes de sécurité

- Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. - Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. - Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. - Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. - Les réparations doivent être exclusivement effectuées par un spécialiste agréé. - Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. - Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion. - Il est interdit de flamber des mets ou de faire fonctionner des foyers à gaz sans récipients de cuisson, au-dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil). - Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.

• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à l'évolution technique. Afin de retrouver aisément les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". Cette page vous explique également où les trouver sur votre appareil.

Attention

Dans le cas d'une cuisine chauffée

Avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Respect de l'environnement

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
• Notre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de

ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre à cassette, retirez le film de protection.

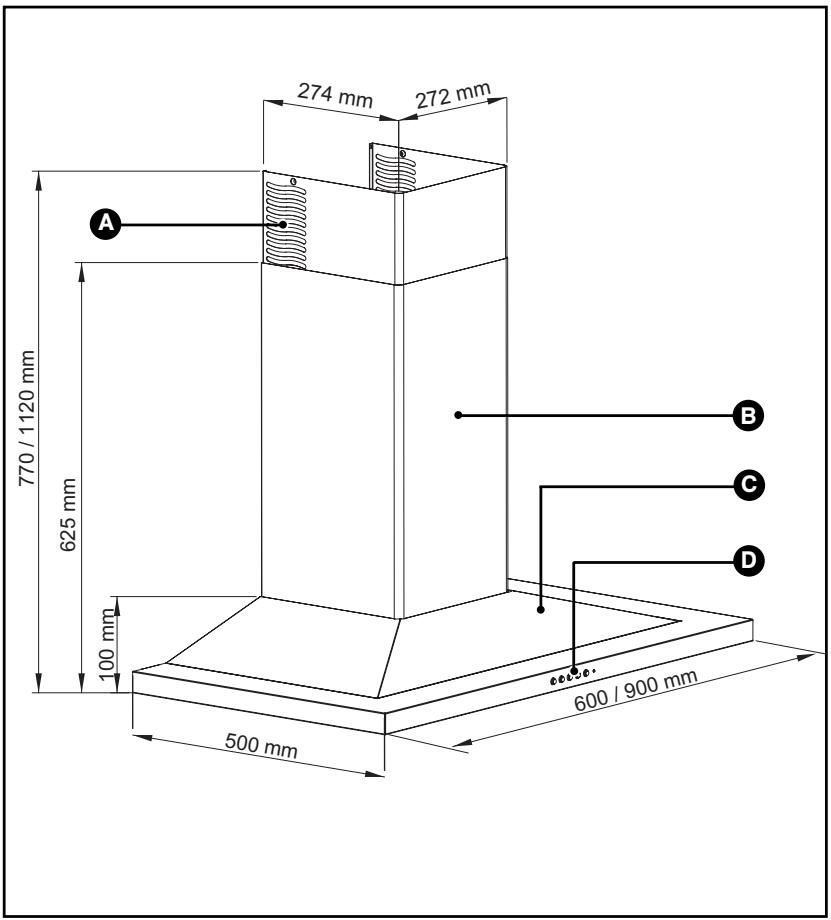

Description de votre appareil

Ouiies

Envelope

Cheminee

Commandes

• L'appareil doit être débranché pendant l'installation ou en cas d'intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 70 cm d'un plan de cuisson électrique, gaz ou mixte.

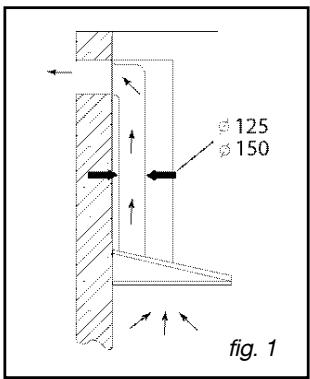

Utilisation en version évacuation

Vous possédez une sortie vers l'extérieur.

(fig. 1)

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation (minimum 125 mm, émaillée, en alu, flexible ou en matière inflammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage.

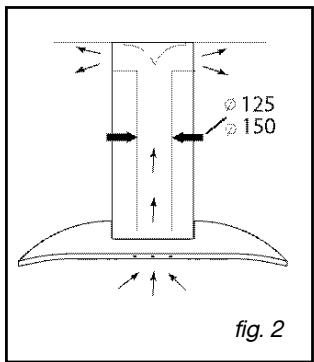

Utilisation en version recyclage

Vous ne possédez pas de sortie vers l'extérieur.

(fig. 2)

Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs.

(voir Chapitre 4 : Changement du filtre à charbon)

Raccordement électrique

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique et les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que :

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• Le diamètre des fils est conforme aux règles d'installation.

Attention

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm² (neutre, phase et terre). Il doit être branché sur un réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter tout danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

Attention

L'installation doit être conforme aux

règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits défectueux ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

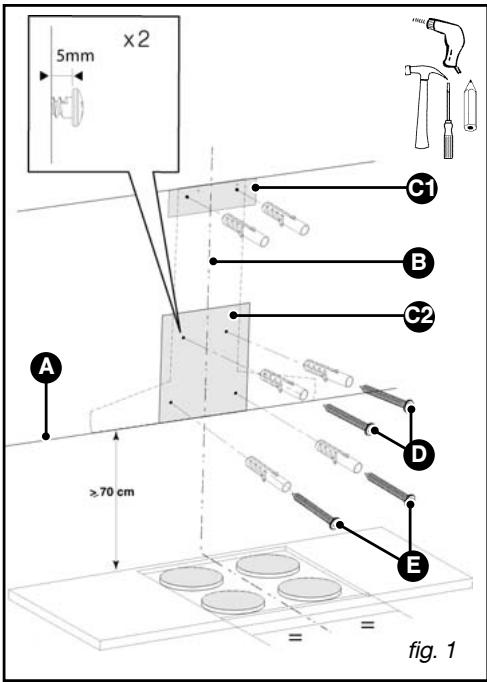

• Tracez un trait horizontal à 70 cm minimum du plan de cuisson (A/fig.1).
• Tracez un trait vertical (B/fig.1) sur le mur, centré par rapport au plan de cuisson et allant du plafond jusqu'en limite du trait horizontal precedent (A).
• Découpez le gabarit de perçage suivant les pointillés indiqués pour obtenir 2 parties, C1 et C2 (fig.1).
• Placez le gabarit C2 (fig. 1) sur le mur en superposant le trait représentant l'axe de la hotte sur le trait vertical B (fig.1) trace precedemment.
• Placez le gabarit C1 (fig. 1) contre le mur et en butée contre le plafond.
• Percez les 6 trous. Enfoncez les 6 chevilles.
• Vissez les deux vis du haut de la hotte (D/fig.1) en les laissant dépasser de 5 mm.

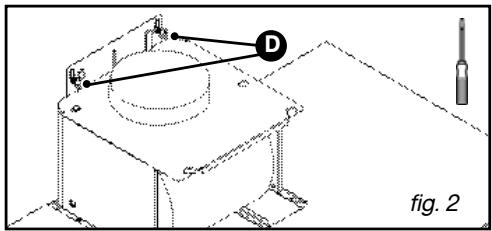

• Accrochez la hotte aspirante aux deux vis (D/fig. 2).

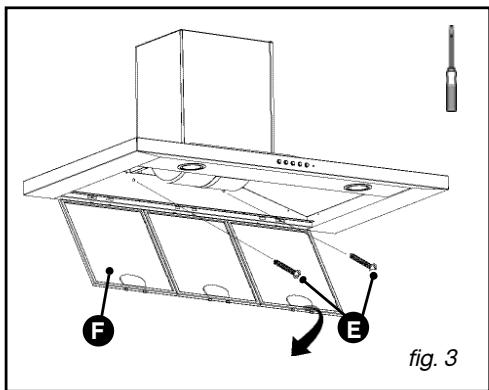

• Retirez les filtres à cassettes (F/fig. 3).
• Vissez les deux vis du bas (E/fig. 3).

Conseil

Avant le serrage complet des 4 vis D,

E, ajustez le niveau de la hotte.

Évacuation extérieure

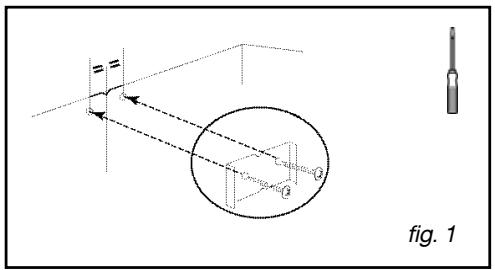

• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique avec les deux vis (fig. 1).

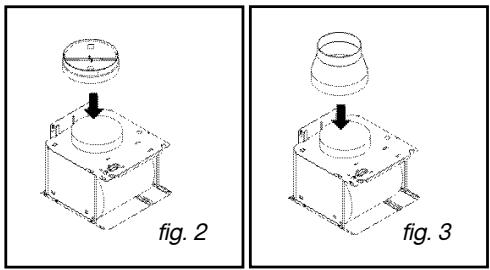

• Montez le clapet anti-retour sur la sortie du moteur (fig. 2). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.
• Dans le cas d'une gaine d'un diamètre de 125 mm, utilisez l'adaptateur fourni (fig. 3).

Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage.

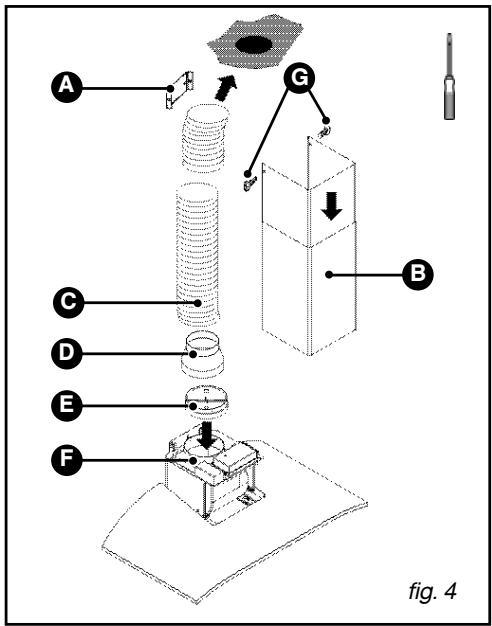

• Emboîtez l'extrémité de la gaine sur la sortie moteur (fig. 4).
• Préparez votre cheminée télescopique en prenant soin de dissimuler les ouïes (fig. 4).

Emboîtez les cheminées l'une dans l'autre au maximum.

• Fixez la partie supérieure de la cheminée (B / fig.4) sur le support cheminée métallique (A / fig.4) avec les deux vis (G / fig.4).
• Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et en l'emboîtant dans le sommet de la hotte.

A Support de cheminée B Cheminée télescopique C Gaine D Adaptateur E Clapet anti-retour F Sortie moteur Vis de maintien de la cheminée

Recyclage

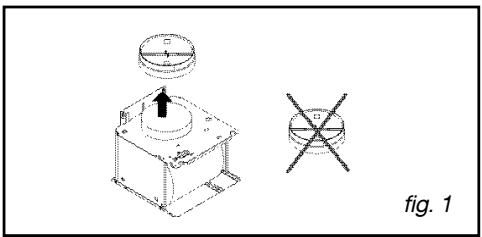

• Retirez le clapet anti-retour (fig. 1).

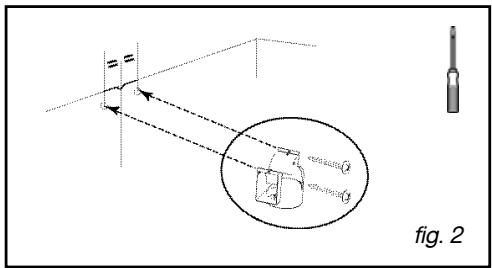

• Fixez contre le mur, en appui sur le plafond, le déflecteur plastique de fumée avec les deux vis (fig. 2). Prenez soin de centrer le déflecteur par rapport au trait vertical tracé sur le mur (fig. 2).
• Emboîtez une extrémité de la gaine sur le déflecteur et l'autre extrémité sur la sortie moteur (fig. 3).

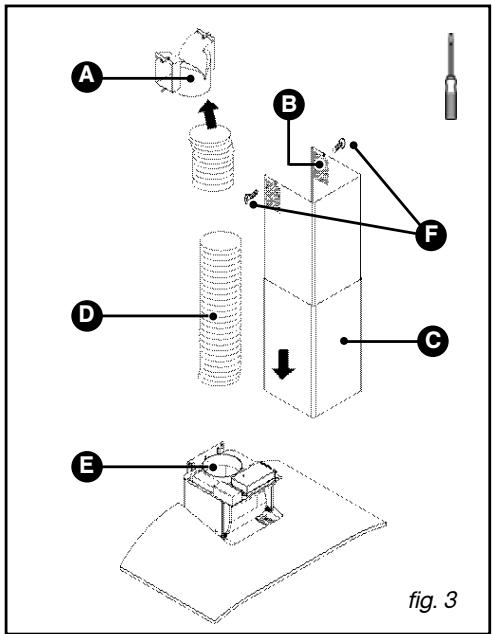

• Préparez votre cheminée en PRENANT SOIN DE placer les ouïes vers le haut de manière qu'elles soient visibles (B / fig. 3). Fixez la partie supérieure de la cheminée (C / fig. 3) sur le déflecteur de fumée (A / fig. 3) avec les deux vis (F / fig. 3).
• Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et en l'emboîtant dans le sommet de la hotte.

Déflecteur de fumée. Bouches. Cheminée télescopique. Gaine. Support moteur. Vis de fixation de la cheminée.

Conseil : Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine d'un diamètre de 150 mm (non livrée). Limitez au maximum le nombre de coudes et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

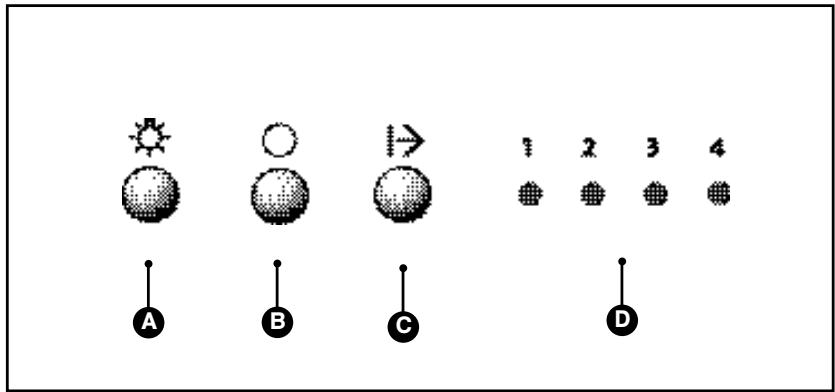

Description des commandes

• Modèle électronique 4 vitesses

Eclairage

Mise en route

Arrêt

Vitesses de 1 à 4

Attention

Débranchez l'appareil avant de procéder à son entretien et à son nettoyage. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Nettoyage des filtres cassettes

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale.

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

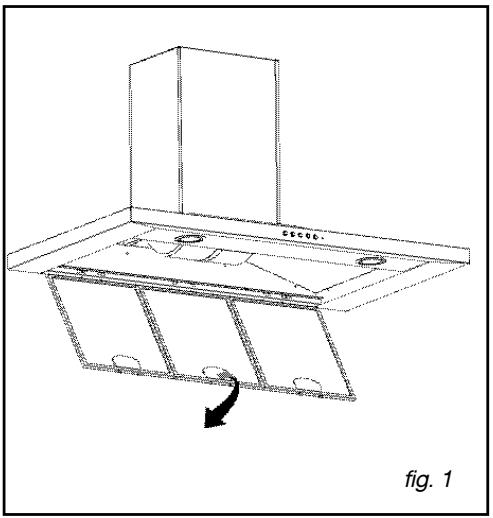

Démontage du filtre cassette (fig. 1)

• Pivotez la poignée intégrée du filtre cassette.
• Basculez le contrôle de la cassette vers le bas.

Changement du filtre charbon

Remplacez-le toutes les 120 heures d'utilisation environ.

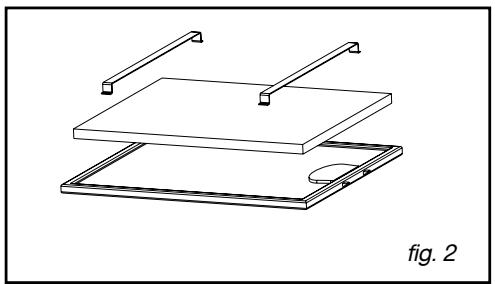

• Retirez les filtres à cassette (fig. 2).
• Placez le filtre à charbon sur le filtre cassette côté intérieur de la hotte.
• Emboîtez les 2 tringles de maintien de chaque côté du filtre cassette.
• Faites cette opération sur tous les filtres cassette.

Nettoyage de la surface extérieure

Pour nettoyer l'extérieur de votre hotte, utilisez de l'eau savonneuse, mais n'utilisez pas de crèmes à récurer, ni d'éponge gratoir.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

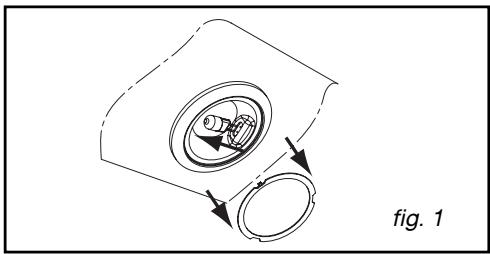

Modèle avec lampe halogène

• Retirez le hublot (fig. 1).
• Changez la lampe halogène G4-20W-12V.
• Replacez l'ensemble en effectuant les opérations en sens inverse.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

Entretenir votre appareil

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRESA UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce filtre retient les vapeurs gras- ses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistan- tes, utilisez une crème non abra- sive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondam- ment et séchez. Ce nettoyage peut être effectué dans votre lave-vaiselle en position verticale (ne pas mettre en contact avec de la vaiselle sale ou des cou- verts en argent).
Filtre charbon actif	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utili-sation.Commandez ces filtrres chez votre revendeur (sous la réfêrence indiquée sur la plaque signa- létique située à l'intérieur de la hotte) et notez la date de chan- gement.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage)
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

Interventions

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1).

fig. 1

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions et propositions, auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs

DE DIETRICH

BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 04*

0,34 € TTC / min à partir d'un poste fixe

Tarif en vigueur à la date d'impression du document.

Pièces d'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

chées certifiées d'origine.
