IDL 61 EU - Lave-vaisselle INDESIT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Lave-vaisselle encastrable
Capacité	13 couverts
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	5 programmes, dont éco, intensif, rapide
Températures de lavage	De 50 à 70°C
Système de sécurité	Protection anti-débordement
Dimensions (HxLxP)	82 cm x 60 cm x 55 cm
Poids	45 kg
Consommation d'eau	9 litres par cycle
Écran d'affichage	LED avec indicateur de cycle
Maintenance	Filtres à nettoyer régulièrement, détartrage conseillé
Garantie	2 ans

FOIRE AUX QUESTIONS - IDL 61 EU INDESIT

Pourquoi mon lave-vaisselle INDESIT IDL 61 EU ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que la porte est bien fermée.

Le lave-vaisselle ne se remplit pas d'eau, que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre d'eau n'est pas bouché.

Pourquoi le lave-vaisselle laisse-t-il des résidus sur la vaisselle ?

Cela peut être dû à un mauvais chargement, à un produit de lavage inapproprié ou à un filtre sale. Assurez-vous que la vaisselle est correctement disposée et nettoyez le filtre.

Le lave-vaisselle émet des bruits étranges pendant le cycle, que faire ?

Des bruits peuvent être causés par des objets bloqués dans la turbine ou des pièces desserrées. Vérifiez l'intérieur pour tout objet étranger et assurez-vous que le lave-vaisselle est nivelé.

Comment régler le niveau de dureté de l'eau sur mon lave-vaisselle ?

Référez-vous au manuel d'utilisation pour ajuster le niveau de dureté de l'eau. Vous devrez peut-être utiliser un tournevis pour accéder à la molette de réglage à l'intérieur de l'appareil.

Mon lave-vaisselle affiche un code d'erreur, que cela signifie-t-il ?

Les codes d'erreur indiquent généralement un problème spécifique. Consultez le manuel d'utilisation pour connaître la signification du code et les étapes de dépannage.

Comment nettoyer le filtre de mon lave-vaisselle INDESIT IDL 61 EU ?

Retirez le filtre situé au fond de l'appareil, rincez-le sous l'eau chaude pour éliminer les résidus, puis replacez-le correctement.

Que faire si mon lave-vaisselle ne sèche pas la vaisselle correctement ?

Vérifiez que le produit de rinçage est plein et que le cycle de séchage est activé. Vous pouvez également choisir un programme de séchage plus intensif.

Le lave-vaisselle ne vidange pas l'eau, que faire ?

Assurez-vous que le tuyau de vidange n'est pas obstrué et qu'il est correctement installé. Vérifiez également le filtre de vidange pour tout blocage.

MODE D'EMPLOI IDL 61 EU INDESIT

Lava-vasseille Installation etemploi

Instructions pour l'installation et l'emploi

Geschirrspuler 31

La sécurité, une bonne habitude

ATTENTION

Lisez attentivement cette notice, son contenu vous fournir des indications importantes concernant la sécurité d'installation, d'utilisation et d'entretien de votre apparéil.

Cet apparéil est conforme aux Directives Communautaires suivantes:

-73/23/CEE du 19/02/73 (Basses Tensions) et modifications successives;
-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
-97/17 CEE Etiquetage

1. Eliminze avec soin le matériel d'emballage.
   2.Àpres avoir enlevé l'emballage, vérifie si l'appareil est en bon état. En cas de doute, adressez-vous à un technicien qualifié.
   3.Le lave-vaiselle ne doit ettreutiliseque par des adultes et uniquely pour le lavage de vaiselle a usage menager.

2. Quelques régles fondamentales à suivre:

3. ne touchez jamais la machine pieds nus ou avec les mains ou les pieds mouillés,

4. nous déconseillons vivement l'utilisation de rallonges et de prises multiples,
5. pendant l'installation, le cable d'alimentation ne doit pas subir de grosses pliures ou des compressions dangereuses,
6. en cas de mauvais fonctionnement ou de travaux d'entretien, débranchez l'appareil de la ligne électrique.

5.Gardez les enfants loin des produits détergents et du lavevaisselle quand il est ouvert.
6.La machine ne doit jamais être installée à l'extérieur, même si l'endetroit est réparé par un auvent, il est très dangereux de la laisser exposée à la pluie et aux orages.
7. Ne touche jamais à la résistance pendant et tout de suite après un cycle de lavage.
8. Ne vous appuyez jamais à la porte ouverte et ne vous y asseyez pas dessus, vous pourriez faire basculer le lavevaisselle.
9. En cas de panne, fermez le robinet d'arrivée de l'eau et débranchez la fiche de la prise murale. Consultez ensuite le chapitre "Des problèmes: que faire?" et si vous ne trouvez pas de solution, adressez-vous à votre service après-vente.
10.Les apparèils hors d'usage doivent être inutilisables, coupez par conséquent leur cable d'alimentation et cassez le dispositif de blocage de la porte.

Pour garantir l'efficacité et la sécurité de ce produit :

adressez-vous exclusivement aux Centres d'assistance technique agreés
- demander toujours l'utilisation de pieces détachées originales.

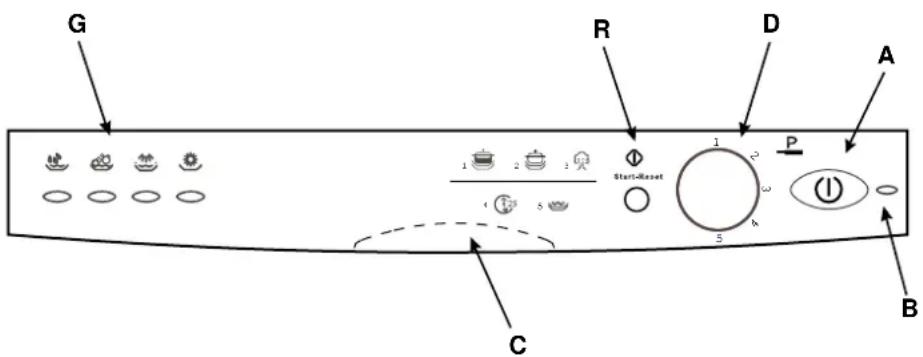

Vue de pres (tableau de bord)

Bouton ON - OFF

Voyant ON - OFF

Poignée ouverture porte

Manette sélection programmes

Voyants déroulement cycle

Bouton "Start/Reset

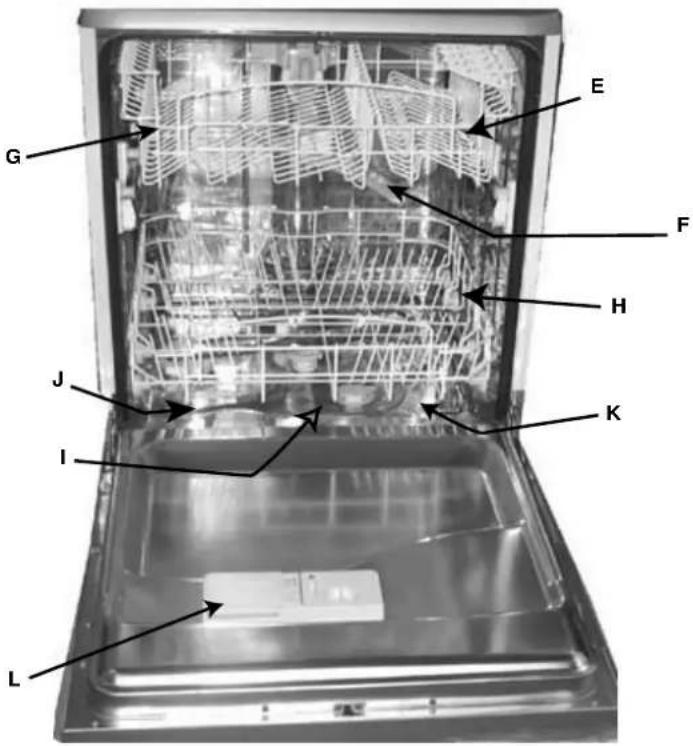

Vue de pres (Intérieur)

Panier supérieur

Gicleur supérieur

Réglage hauteur panier

Panier inférieur

Gicleur inférieur

Bouchon distributeur sel

Filtre lavage

Distributeur produits lavage et rincage

\section*{Caracteristiques théniques}

Largeur cm. 60

Profondeur cm. 60

Hauteur cm. 85

Capacité 12 couverts standard

Pression eau alimentation 4,3 psi-145 psi (30 KPa ÷ 1MPa) (0,3 ÷ 10 bar)

Tension d'alimentation Voir plaquette caractéristiques

Puisance totale absorbee Voir plaquette caractéristiques

Fusible Voir plaquette caractéristiques

Sel

Le sel

La quantité de Sel dans l'eau varie en fonction du lieu. Plus le contenu en sels est élevé plus l'eau est dure. Si de l'eau dure entrait dans le lave-vaisselle, les sels formeraient des incrustations sur les couverts.

Un adoucisseur qui utilise du sel spécial lave-vaissele permet d'éliminer le calcaire present dans l'eau.

Introduction du sel dans l'adoucisseur

Utilisez toujours du sel spécial pour lave-vaiselle.

Le réservoir à Sel est situé sous le panier inférieur et doit être rempli comme suit:

1. Sortez le panier inférieur, devissez et enlevez le bouchon du réservoir.
2. Si vous approvisionné le réserve pour la première fois, replisssez-le d'eau.
3. A l'aide de l'entonnoir
   fourni introduisez environ 2Kg de sel. Il est normal qu'un peu d'eau déborde du réservoir.
4. Revissez soigneusement le bouchon.

Le réservoir à sel doit être rempli tous les 30 cycles de lavage.

Attention: Pour éviter toute formation de rouille, nous vous conseillons d'ajouter le sel avant de démarrer un cycle de lavage.

Réglage de la consommation en Sel

Ce lave-vaisselle prévoit un réglage modulable de la consommation en se selon la

durete de l'eau. Ceci permet d'optimiser et de personnaliser la consommation en se qui est reduite à son niveau minimal indispensable.

Les Services Locaux de Distribution des eaux peuvent vous préciser le degré de durée de votre eau.

Pour le réglage, procédez comme suit:

1) Devissez le bouchon du réservoir à sel

2) Une flèche est située sur le collier du réservoir (voir fig. à côté), si nécessaire, tournez, dans le sens inverse des aiguilles d'une montre, la flèche du signe „_, vers le signe "+" selon la durée de l'eau d'alimentation.

Nous conseillons de proceder au reglage suivant le schema suivant:

Durété de l'eau
°dH °fH	mmol/I		Position séléctor	Consommation Sel(grammes-/cycle)	Autonomie(cycles/2kg.)
0,100	170,1,7/	0/
10,2518,441,8,4	4	-	2060
25,5045,894,5,	8,9MED 40	40
>50	>89	>8,9	+	6025

Produits lavage et rincage

Le dédTérgent

N'utilise que du dédTangent spécial lave-vaisselle. Il faut introduire le dédTangent avant le démarriage de chaque cycle de lavage suivant les indications fournies dans le "Tableau cycles de lavage". Le distributeur à dédTangent se trouve à l'intérieur de la porte.

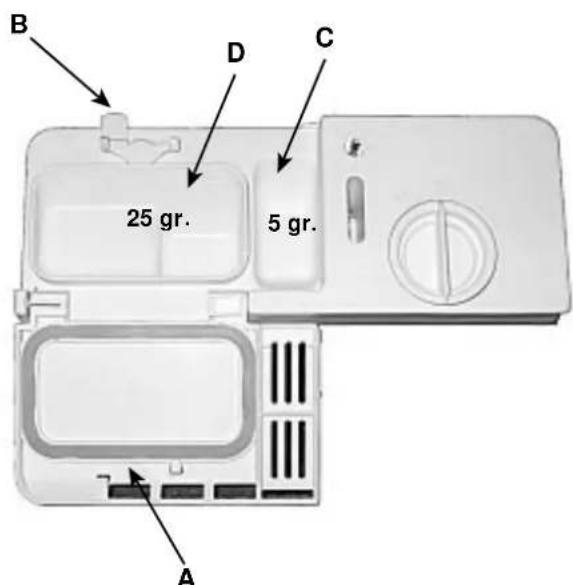

Chargement du produit de lavage

Pour ouvrir le couvercle "A" appuyez sur le bouton-poussoir "B". Remplissez les deux bacs à détergent "C" et "D" jusqu'à ras bord.

Après avoir introduit le produit de lavage, fermez le couvercle en appuyant jusqu'à au déclic.

Dans le commerce, il existe des produits de lavage en pastilles, dans ce cas mettez une pastille dans le bac "D" et fermez le couvercle.

Attention: pour simplifier l'accrochage du couvercle, éliminez, avant la fermeture, tous les résidus de détergent sur les bords du bac.

Le produit de rinceage

Le produit de rinceage fait briller votre vaiselle davantage car il améliore son sechage. Le réserve à produit de rinceage est situé à l'intérieur de la porte, il faudra le replir quand vous VOYZ qu'il est vide à travers l'indicateur optique «D». (Si vous lave-vaisselle est équipé d'un voyageant «produit de rinceage», replissez le réserve des qu'il s'allume ou commence à clignoter).

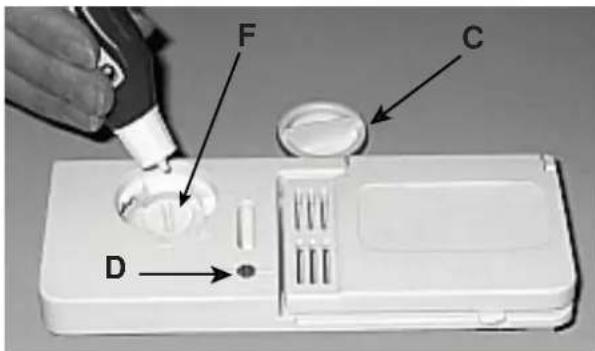

Introduction du produit de rincege.

Pour ouvrir le distributeur, tournez le bouchon "C" dans le sens inverse des aiguilles d'une montre et évitez tout débordement. Pour régler la quantité de produit débitée agissez avec un tournevis sur le régulateur "F" situé sous le couvercle "C". 6 positions sont possibles, normalement il est taré sur 4.

Important:

Le réglage du début du produit de finçage permet d'améliorer le séchage.

S'il reste des gouttes d'eau ou des taches, il faut tournier le régulateur vers les chiffres plus élevés. Si les couverts lavés ont des rainures blanches, tournez le régulateur vers les chiffres plus bas.

Attention

Il existe dans le commerce des produits pour lave-vaisselle qui ont à la fois une fonction lavage, une fonction Sel et une fonction rincege (3 en 1) Si vous eau est dure ou très dure, nous vous conseillons d'ajouter quand meme du sel dans le reservoir prevu a cet effet pour eviter la formation de traces blanches sur votre vaisselle ou a la surface de la cuve. Ne replissez your reservoir a produit de rincege que si le sechage de la vaisselle n'est pas satisfaisant. Suivez always les recommendations du fabricant reportees sur I'emballage.

Rangement des couverts

Avant de ranger la vaisse dans les paniers, éliminez les déchets les plus gros pour éviter de boucher les filtres ce qui réduirait l'efficacité du lavage.

Si vos cassetoles et vos poëles sont très incrustées, nous vous conseillons de lesmettre tremper avant leur lavage.

Vouéviterez ainsi des lavages supplémentaires.

Sortez les paniers pour faciliter les opérations de rangement de la vaisselle.

Comment utiliser le panier inférieur

Nous vous conseillons de ranger dans le panier inférieur la vaisselle la plus difficile:

casseroles, couvercles, assiettes plates et creuses comme illustré dans les figures en marge.

Rangez les plats et les grands couvercles de préférence sur les côtes du panier, en veillant à ne pas bloquer la rotation du giclaur supérieur.

• casseroles, saladiers etc. doivent toujours être rangés sens dessus dessous

• les pieces de vaisse très creuses doivent être placees en biais pour permettre à l'eau de s'écouler.

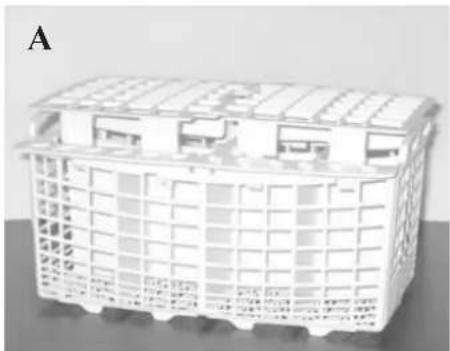

Le panier à couverts est équipe de deux grilles amovibles: rangez les couverts dans le

panier : les pointes des couteaux et des ustensiles de cuisine tranchants doivent être tournées vers le bas. Rangez les couverts de manière à ce qu'ils ne se touchent pas entre eux. Rangez-les de manière à ce qu'ils ne se touchent pas, si le panier est du type

avecrangements lateraux,glissez lespetites cuilleres une par une dans les fentes (voir la figure A).

• Les couverts très longs doivent être placés à plat à l'avant du panier supérieur.

Utilisation du panier supérieur

Rangez dans le panier supérieur vous vaisselle fragile et légère: verres, tasses à thé et à café, soucoupes, mais aussi assiettes, saladiers bas, poèles et casseroles basses peu sales.

• Rangez la vaiselle légère de manière à ce qu'elle ne risque pas d'être déplacée par les jets d'eau.

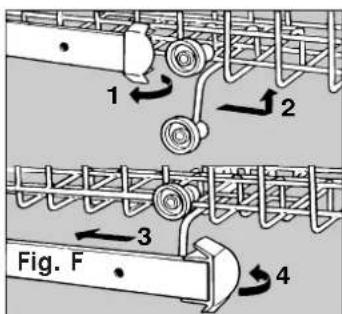

Réglage en hauteur du panier supérieur

Le panier supérieur peut être régèle en position haute ou basse. Ouvrez les ailettes d'arrêt des glissières et sortez le panier; réglez ses roulettes arrrière dans la position haute ou basse et faites-le ensuite glisser le long des glissières jusqu'à ce que les roulettes avant soient engagées elles aussi; reférer les ailettes d'arrêt (voir Fig. F).

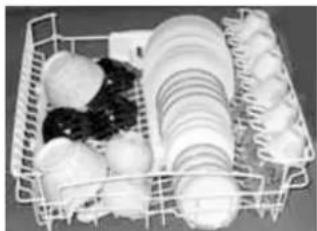

Quelques examples de chargement

panier inférieur

panier supérieur

Mise en service

Tout d'abord ....

Ouvrez à fond le robinet de l'eau et appuyez sur la touche ON-OFF "A": vous entendrez retentir un bref signal acoustique et levoyant "B" s'allumera. L'appareil est à présent branché et attend d'êtreprogrammé.

Démarrage et selection du programme.

Tournez dans le sens des aiguilles d'une montre le sélecteur de programmes "D" pour amener le repère sur le bouton en face du chiffre ou du symbole du cycle que vous désirez selectionner (au début, consultez le tableau des programmes page 27).

Une fois la portefermée, appuyez sur la touche de Start "R", un signal acoustique retentit et au bout de quelques secondes le programme démarre.

Indicateurs lumineux déroulement du cycle

Les 4 indicateurs lumineux "G" du lave-vaiselle s'allument, un après l'autre, au fur et a mesure que la machine effectue la phase de programme correspondante à chacun d'eux.

Les phases sont :

préavage,

lavage,

rincages,

sechage

Annuler ou modifier un programme en cours ...

Rappel: Vous pouvez modifier le programme en cours, à condition qu'il ait démarre depuis peu.

Pour modifier un programme, appuyez 5 secondes de suite sur la touche de RESET "R": un signal acoustique prolongé retentira suivi de 3 bip rapides. Le témoin "G" s'eteindra et toutes les sélections seront annulées.

Pour sélectionner un nouveau programme, refaites les opérations enumeratedes dans le paragraphe "Démarrage et selection du programme"

Attention: il faut tourner le bouton dans le sens des aiguilles d'une montre du programme 1 au programme 5 et dans le sens inverse des aiguilles d'une montre du programme 5 au programme 1.

Si vous avez oublie d'introduire de la vaisse...

Voupez interrompre le cycle de lavage en appuyant sur le bouton ON-OFF. Introduisez la vaisselle et des allumage de la machine, le cycle repartira de l'endroit où il a ete interrompu.

Il y a une coupure de courant? Vous avez ouvert la porte de la machine?

Le programme s'interrompt et repart des que le courant revient ou que vous refermez la porte.

En fin de lavage ...

La fin du cycle est signalée par 2 brefs signaux acoustiques et par le clignotement du voyant correspondant au séchage

Attention:

Appuyez sur la touche "A" pour eteindre l'appareil, débranche la fiche de la prise de courant pour couper l'alimentation electrique; le cable d'alimentation doit etre par conssequent facilement accessible.

Fermez le robinet de I'eau.
- Attende quelques minutes avant devoir votre vaiselle : si vous attendez un peu, elle sechera mieux à la vapeur.
- Videz d'abord le panier inférieur.

Avertissement : lorsque vous ouvrez la porte du lavevaisselle alors que le cycle de lavage est en cours ou vient juste de finir, faites attention au nuage de vapeur chaude qui s'échappe, vous risquez de vous brûler.

Tableau programmes

Le lavage en lave-vaiselle garantit un environnement hygiénisant et davantage de propre.

Programme	Indications pour le choix des programmes	Description du cycle	Produit de lavage prélavage + lavage	Produit de rinceage	Durée du programme (tolerance ±10%)
1) Intensif	Vaiselle et casseroles très sales (déconseillé pour la vaiselle fragile)	Prélavage à l'eau chaude 40°C. Lavage à 65°C.2 Rincçages à l'eau froide. Rinceage chaud à 70°C.Séchage.	5+25 gr.	*	120'
2) Normal	Vaiselle et casseroles normalement sales. Cycle standard journalier	Lavage à 50°C.Rinceage à l'eau froide.Rinceage chaud à 70°C.Séchage.	30 gr.	*	88'
3) Eco	Programme de lavage ecologique, à faible consommation d'électricité, pourVAISSELE et casseroles normalement sales.	2 Prélavages à l'eau froide.Lavage à 50°C.Rinceage chaud à 65°C.Séchage	5+25 g	*	145'
4) Express 25'	Cycle économique et rapide conseillé en cas de VAISSELE peu sale, tout de suite après l'usage. Sans séchage.	Lavage bref à 50°C.Rinceage chaud à 62°C	25 gr.25'
5) Trempage	Lavage préalable des casseroles et de la vaiselle en attendant de compléter le chargement au repas suivant.	Lavage bref froid pour éviter que les résidus ne sèchent sur la vaiselle.			12'

Quelques conseils pour faire des économies

• Faites travailler la machine à plein chargement si possible pour optimiser la consommation d'eau et d'électricité; pour éviter qu'il se forme, entre-temps, de mauvaises odeurs et des incrustations, vous pouvez utiliser le cycle trempage.

• Choisissez le programme approprié: le choix du programme dépend du type de vaisse et de son degré de salissure.

• Utilisez une juste dose de détergent: si vous exagèrez, non seulement vous n'obtiendrez pas des couverts plus propres mais vous polluerez un peu plus l'environnement.

• Inutile de rincer les couverts avant de les ranger dans la machine.

Comment garder votre lave-vaisselle en forme

Après chaque lavage

Après chaque lavage, fermez le robinet de l'eau et laissez la porte entrebaillée pour éviter la formation d'humidité et de mauvaises odeurs.

Débranche la fiche

Avant toute opération d'entretien ou de nettoyage, débranche la fiche de la prise: vous ne risquerez ainsi aucun danger.

Pour nettoyer l'extérieur et les parties en caoutchouc du lavevaisselle, n'utilisez ni solvants ni abrasifs mais uniquement un chiffon imbibé d'eau tiède savonneuse.

Pour éliminer toute tache sur la surface de la cuve, utilisez un chiffon imbibé d'eau et de vinaigre blanc ou un produit de nettoyage spécial lave-vaiselle.

Si vous partez en vacances

Quand vous partez en vacances, il est conseilé d'effectuer un lavage à vide, après quoi débranchez la fiche, fermez le robinet de l'eau et laissez la porte entrebaillée: les joints dureront plus longtemps et vous évitez la formation de mauvaises odeurs.

En cas de déménagement

En cas de démunagement, essayez de garder l'appareil le plus possible à la verticale; si nécessaire, inclinez-le vers l'arrière.

Les joints.

L'un des facteurs responsables de la stagnation des mauvaises odeurs à l'intérieur du lave-vaisselle est représenté par les déchets d'aliments qui se nichent dans les joints. Il suffira de nettoyer périodiquement ces derniers à l'aide d'une éponge mouillée.

Nettoyage et entretiens particuliers

Le groupe filtrant

Si vous voulez toujours avoir d'excellents résultats de lavage, nettoyez le groupe filtrant.

L'eau de lavage est débarrassée des déchets d'aliments et remise en circulation parfaitement filtrée. Voilà pourquoi, il vaut moins enlever, après chaque lavage, les déchets les plus gros arrêtés par le gobelet «C» et par le filtrtre semicirculaire A; pour les sorting, tirez la poignée du gobelet vers le haut Il vous suffira alors de les rincer à l'eau courante.

Nettoyez soigneusement, une fois par mois, tout le groupe filtrant: gobelet C + filtré semi-circulaire A + filtré cylindrique B. Pour sorting le filtré “B” tournez-le dans le sens inverse des aiguilles d'une montre.

Pour les nettoyer servez-vous d'une petiterosse non métallique.

Assemblez les pieces ( comme illustré ) et remontez le groupe dans le lave-vaisselle . Faites-le entrer dans son logement en poussant vers le bas .

N'utilisez pas votre lave-vaisselle sans filtres. Si les filtres ne sont pas montés correctement, l'efficacité du lavage en souffrira et vous risquez d'endommager l'appareil.

Nettoyage des bras gicleurs

Il se peut que des déchets d'aliments qui restent collés sur les bras giclleurs bouchent leurs orifices; contrôle-les les périodiquement et nettoyez-les (Voir Vue de pres (interieur) aux lettres F-I)

Nettoyage du filtré entree d'eau

Nettoyez périodiquement le filtré entree de I'eau (voir figure 2 chap. "Installation") situé à la sortie du robinet.

Après avoir fermé le robinet, dévissez l'extrémité du tuyau d'arrivée de l'eau, enlevez le filtré et nettoyez-le délicatement sous un jet d'eau courante; remontez ensuite le filtré et revissez le tuyau.

Des problèmes: que faire?

Il peut arriver que le lave-vaisse ne fonctionne pas du tout ou pas bien. Avant d'appeler le service après-vente, voyons Ensemble que faire: vous avez peut-être oublé d'appuyer sur une touche ou vous avez peut-être sauté, par distraction, une manoeuvre indispensable à son fonctionnement.

Le lave-vaisse ne démarre pas

Avez-vous contrôle:

si la fiche est bien enforcée dans la prise, s'il y a du courant, si la porte est bien fermée, si la touche marche-arrêt est sur la position "ON", si le robinet est ouvert.

Le lave-vaisselle n'emmagaine pas d'eau

Avez-vous contrôle:

si le robinet est ouvert et bien raccordé au tuyau, s'il y a une coupure d'eau ou bien s'il n'y a pas suffisamment de pression, si le tuyau est pié, si le filtré du tuyau d'alimentation en eau est bouché.

La vaisselle n'est pas propre

Avez-vous utilise une dose de produit de lavage idoine?
Le programme de lavage selectionné est-il approprié à la vaisseille que vous avez chargée?

Le filtré et le micro-filtre sont-ils propres?

Les giclleurs sont-ils libres?

Le lave-vaiselle ne décharge pas l'eau

Avez-vous contrôle:

si le tuyau d'évacuation est plie.

Sur les couverts il y a des dépôts calcaires ou un film blanc

Avez-vous contrôle?

si le bouchon du réservoir à sel est bien fermé, si le dosage de produit de rinceage est bien régèle.

Messages d'erreur

Votre lave-vaisse monte un dispositif de sécurité à même de détector des anomalies de fonctionnement. Ces anomalies sont

signaées par un ou deux voyants programme "G" qui clignotent très rapidement. ÀpRES avoir pris note des voyageurs qui clignotent, éteignez votre apparéil et appelez l'assistance technique.

Alarme robinet fermé

Si vous avez oublié d'ouvrir le robinet de l'eau, votre machine vous le signale pendant quelques minutes en émettant de brefs signaux acoustiques. Ouvrez le robinet et, au bout de quelques minutes, votre machine redémarrera. Si vous n'estes pas la quand les signaux acoustiques retentissent,votre apparéil s'arrêté et les voyants des programmes 2 et 3 (lavage et rincçages) clignotent très rapidement. Eteignez l' apparéil, ouvrez le robinet de l'eau et au bout de 20 secondes rallumez l' apparéil: recommencce les opérations de programmation et le programme redémarrera.

Alarme filtres bouchés

Si la machine est bloquée et les voyageants phases programme 1 et 3 (prélavage et rincçages) clignotent rapidement, c'est que le filtre est buché par de gros résidus d'aliments. Eteignez l'appareil, nettoyez soigneusement le filtre et après l'avoir remonté à son emplacement comme indiqued dans cette page, rallumez. Recommencze les opérations de programmation et le programme redemarrera.

Alarme pour panne de I'electrovanne d'entree de I'eau.

Si levoyant 2 (lavage) clignote rapidement, il faut ETEINDREYOUR lavave-vaisse et le REMETTRE EN MARCHE au bout d'une minute. Si I'alarme persiste,fermez avant tout le robinet de I'eau pour eviter tout risque d'inondation puis fouce le courant et appelez le service de dépannage.

Si, malgré tous ces contrôles, le lave-vaisse ne fonctionné toujours pas et que l'inconvenient persiste,appelez le service après-vente le plus proche en fournissant les renseignements suivants.

• le type de panne

• le sigle du modele (Mod. ...) et le numero de série (S/N...) reporté sur la plaquette signalétique appliquée sur le côté de la contre-porte.

Ne faites jamais appel à des techniciens non agreés et exigez toujours des pieces détachées originales.

Installation

Emplacement

Installez la machine à l'endet rovlu. Les côtés ou le dos de la machine peuvent être installés contre des meubles ou contre le mur. Le lave-vaisselle est doté de tuyaux pour l'alimentation et l'évacuation de l'eau qui peuvent être orientés vers la croite ou vers la gauche pour une meilleure installation.

Ce modele de lave-vaiselle peut facilement etre encastrésous un plan de travail continu (voir notice d'instructions).

Nivellement

Une fois que la machine est positionnée, vissez ou dévisze les pieds pour régler, si besoin est, la hauteur de la machine et la mesure à niveau pour qu'elle soit bien horizontally; elle ne doit absolument pas être inclinée de plus de 2^ .

Un bon nivellement garantit un fonctionnement correct du lave-vaiselle.

Raccordement à la prise d'eau froide.

Pour raccorder l'electroménager au réseau de distribution de l'eau, utilisez le tuyau

d'arrivée fourni avec l'appareil, n'utiliseaucuronautre type de tuyau. En cas de remplacement, n'utilise que des pieces de rechange originales.

Raccordez le tuyau d'arrivée à une prise d'eau froide avec embouchure filtée 3/4 gaz, intercalez le filtré fourni et vissez-le soigneusement au robinet (voir fig.2).

Si la tuyauterie de l'eau est neue ou est restée longtemps inutilisée, avant de proceder au branchement, contrôle en faisant couler l'eau, que cette dernière soit bien limpide et dépourvue d'impuretés. Cette précaution est indispensable pour éviter que l'entrée de l'eau ne se bouche et endommage la machine.

Branchement à la prise d'eau chaude

La machine peut être alimentée avec de l'eau chaude (installation centralisée, radiateurs) qui ne doit pas dépasser 60^ .

Dans ce cas la durée de lavage sera abrégée de 15 minutes environ et l'efficacité du lavage légerement réduite.

Le branchement à la prise d'eau chaude doit être effectué exactement comme celui à la prise d'eau froide.

Branchement au tuyau d'évacuation

Introduisez le tuyau d'évacuation dans une conduite ayant

au moins 4 cm de diamètre ou bien accrochez-le à l'évier. Evitez tous étranglements ou courbes excessifs. Pour bien le placer, utilisez le coude plastique spécialement fourni à cet effet (voir figure). La portion de tuyau repérée par la lecture A doit se trouver à une hauteur comprise entre 40 et 100 cm

Le tuyau ne doit pas etre plongedans I'eau.

Attention: le coude spécial en plastique doit etre solidement fixe au mur pour eviter que le tuyau d'évacuation ne se déplace et ne deverse l'eau par terre.

Raccordement electrique

Introduisez la fiche dans une prise de courant munie d'une mise à la terre efficace (la mise à la terre de l'installation est une garantie de sécurité prévue par la loi) après avoir vérifié que les valeurs de la tension et de la fréquence de réseau correspondant bien à celles qui sont indiquées sur la plaquette signalétique située sur la contre-porte en inox de la machine et que l'installation électrique à laquelle elle doit être raccordée est bien dimensionné pour le courant maximum indiqué sur cette plaquette. Si la prise de courant à laquelle la machine doit être raccordée ne correspond pas à la fiche, remplacez cette dernière par une autre appropriée, plutôt que d'utiliser des adaptateurs ou des dérivations qui pourrait causeursurchauffes ou des brûlures.

ATTENTION:

La fiche du lave-vasseille encastrable doit être accessible après que l'appareille a été installé pour pouvoir effectuer les opérations d'entretien en toute sécurité.

Si le cable d'alimentation électrique est abimé, faites appel à un Service après-vente agrée pour le faire replacer.
