MODE D'EMPLOI WR 22SE METABO

Model Impact Wrench Modèle Clé à choc Modelo Llave de impacto WR 22SE

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifi és par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifi quement recommandée par metabo HPT.

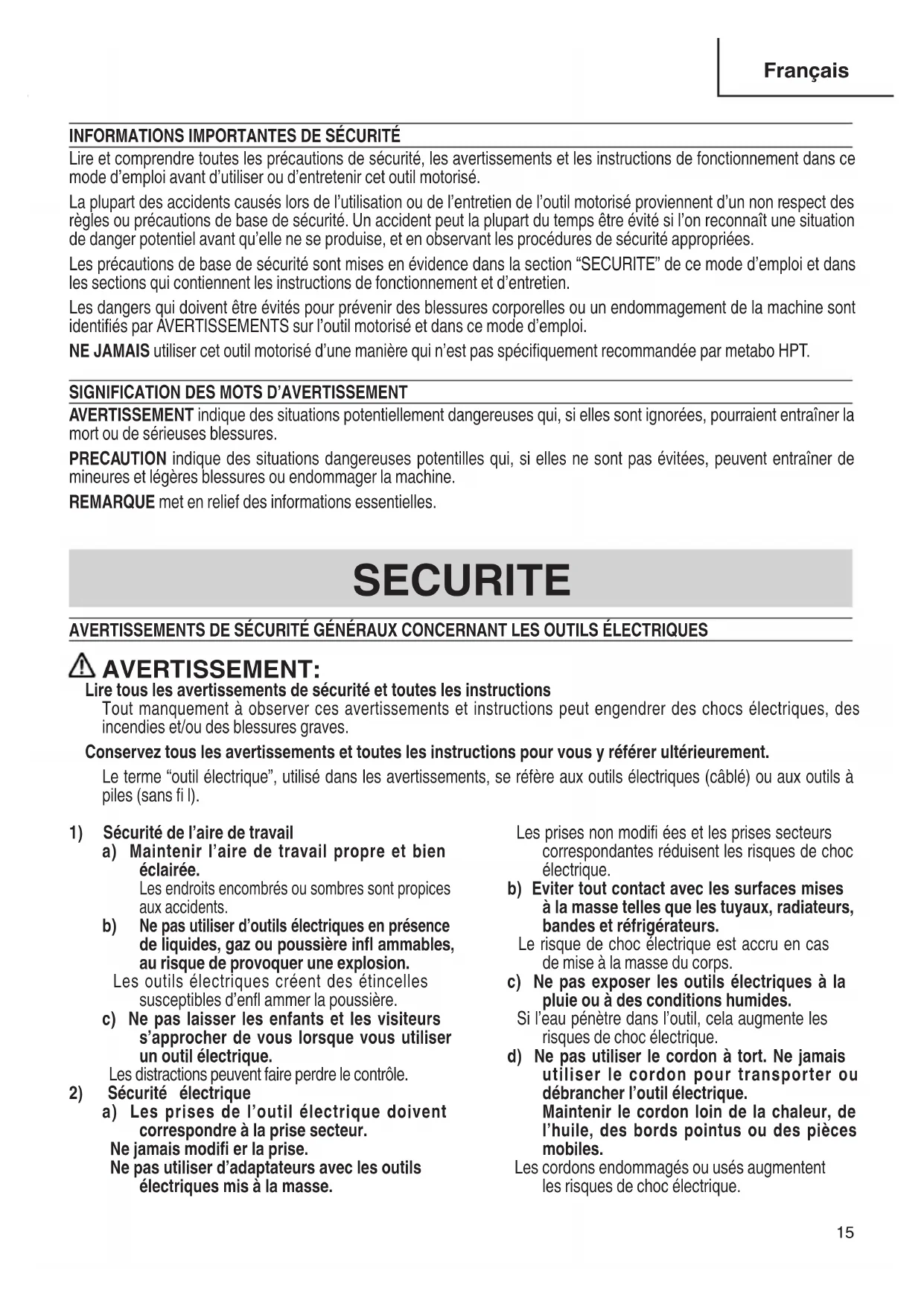

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SECURITE AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme “outil électrique”, utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fi l).

1) Sécurité de l’aire de travail

a) Maintenir l’aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents.

Ne pas utiliser d’outils électriques en présence de liquides, gaz ou poussière infl ammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d’enfl ammer la poussière. c) Ne pas laisser les enfants et les visiteurs s’approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l’outil électrique doivent correspondre à la prise secteur. Ne jamais modifi er la prise. Ne pas utiliser d’adaptateurs avec les outils électriques mis à la masse. Les prises non modifi ées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l’eau pénètre dans l’outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l’outil électrique. Maintenir le cordon loin de la chaleur, de l’huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. 00BookWR22SENA.indb1500BookWR22SENA.indb15 2018/03/2215:13:342018/03/2215:13:3416 Français e) En cas d’utilisation d’un outil électrique à l’extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L’utilisation d’un cordon adapté à l’usage extérieur réduit les risques de choc électrique.

Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L’utilisation d’un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d’outil électrique si vous êtes sous l’infl uence de drogues, d’alcool ou de médicaments. Pendant l’utilisation d’outils électrique, un instant d’inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L’utilisation d’équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l’interrupteur soit en position d’arrêt avant de brancher à une source d’alimentation et/ou une batterie, de ramasser l’outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l’interrupteur ou brancher les outils électriques avec l’interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l’outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l’outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l’outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

En cas de dispositifs destinés au raccordement d’installations d’extraction et de recueil de la poussière, veiller à ce qu’ils soient correctement raccordés et utilisés. L’utilisation d’un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d’un outil électrique

a) Ne pas forcer sur l’outil électrique. Utiliser l’outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.

Ne pas utiliser l’outil électrique si l’interrupteur ne le met pas en position de marche et d’arrêt. Tout outil ne pouvant être contrôlé par l’interrupteur est dangereux et doit être réparé.

Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l’outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l’outil ou ces instructions utiliser l’outil électrique. Les outils électriques sont dangereux entre les mains d’utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l’absence de mauvais alignement ou d’arrêt, d’endommagement de pièces ou toute autre condition susceptible d’aff ecter l’opération de l’outil. Si l’outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l’outil électrique, les accessoires et les mèches de l’outil, etc. conformément à ces instructions en tenant compte des conditions d’utilisation et du travail à réaliser. L’utilisation de l’outil électrique pour des opérations diff érentes de celles pour lesquelles il a été conçu est dangereuse.

a) Faire entretenir l’outil électrique par un technicien habilité à l’aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l’outil électrique. lesquelles il a été conçu est dangereuse. 00BookWR22SENA.indb1600BookWR22SENA.indb16 2018/03/2215:13:342018/03/2215:13:3417 Français

1. Tenir l’outil électrique par les surfaces isolées

permettant de l’agripper pour effectuer une opération où coupel’attache peut entrer en contact avec des fils électriques masqués ou son propre cordon. Le contact de l’attache avec un fi l sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil et communiquer une décharge électrique à l’opérateur.

2. Porter des protections anti-bruit.

L’exposition au bruit peut engendrer une perte de l’audition.

3. Utilisez les poignées auxiliaires, si fourni avec

l’outil. Toute perte de contrôle peut entraîner des blessures.

4. NE JAMAIS toucher la mèche avec des mains nues

après l’utilisation.

5. NE JAMAIS porter de gants faits d’une matière qui

risque de s’enrouler, comme du coton, de la laine, de la toile ou de la fi celle, etc.

6. TOUJOURS fi xer la poignée latérale et tenir le clé à

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

8. NE JAMAIS utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.

9. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

10. NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spécifi ées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.

11. Manipuler l’outil correctement

Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

12. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifi er leurs conditions périodiquement.

Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.

Les lames et les accessoires doivent être fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fi xés et serrés fermement.

15. Garder propres les évents d’air du moteur.

Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifi er les accumulations de poussière fréquemment.

16. Utiliser l’outil motorisé à la tension nominale.

Utiliser l’outil motorisé à la tension spécifi ée sur sa plaque signalétique. Si l’on utilise l’outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller.

17. NE JAMAIS utiliser un outil défectueux ou qui

fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service metabo HPT autorisé.

18. NE JAMAIS laisser fonctionner l’outil sans

surveillance. Le mettre hors tension. Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.

19. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.

20. Ne pas essuyer les parties en plastique avec du

solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiff on doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement. 00BookWR22SENA.indb1700BookWR22SENA.indb17 2018/03/2215:13:342018/03/2215:13:3418 Français

21. TOUJOURS porter des lunettes de protection qui

respectent les dernières révisions du Standard ANSI Z87.1.

Lors d’un travail en hauteur, s’assurer qu’il n’y a personne dessous. Pendant le travail, faire attention de ne pas coincer ni serrer le cordon accidentellement.

23. Commuter l’interrupteur d’inversion après avoir arrêté

le moteur quand il est nécessaire de changer le sens de rotation.

24. Utiliser un transformateur de relais quand un câble

de rallonge est utilisé.

25. Vérifier le couple de serrage l’aide d’une clé

dynamométrique avnat utilisation afin de s’assurer que le couple utilisé est correct.

26. Pour la fi xation de la douille hexagonal, voir “AVANT

L’UTILISATION”, page 20. Fixer la douille hexagonale à fond sur la goupille. Si la douille n’est pas suffi sament serrée, elle risque de tomber et de provoquer un accident.

27. Vérifi er que la douille n’est pas fi ssurée.

28. Définitions pour les symboles utilisés sur cet

Pour assurer un fonctionnement plus sûr de cet outil motorisé, metabo HPT a adopté une conception à double insolation. “Double isolation” signifi e que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation eff ectif, suivre ces précautions:

Seuls les CENTRES DE SERVICE AUTORISES metabo HPT peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange metabo HPT garanties d’origine doivent être utilisées.

Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l’essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

PROPRIETAIRES DE CET OUTIL! 00BookWR22SENA.indb1800BookWR22SENA.indb18 2018/03/2215:13:352018/03/2215:13:3519 Français DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diff érents de ceux de l’outil motorisé utilisé.

Serrer et desserrer diverses sortes de boulons et d’écrous.

S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spécifi ée sur la plaque signalétique du produit.

2. Interrupteur d’alimentation

S’assurer que l’interrupteur est sur la position OFF (arrêt). Si la fi che est connectée sur une prise alors que l’interrupteur est sur la position ON (marche), l’outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

Tout cordon endommagé devra être remplacé ou réparé.

4. Vérifi er la prise

Si la prise reçoit la fi che avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires. Si une telle prise défectueuse est utilisée, elle peut causer une surchauff e entraînant des dangers sérieux.

5. Vérifi cation des conditions d’environnement

Vérifi er que l’état de l’aire de travail est conforme aux précautions.

6. Montage de la poignée latérale

Après avoir desserré la poignée, faites-la glisser sur l’unité principale et serrer la poignée pour la fixer. Lorsque vous la faites glisser sur l’unité principale, assurez-vous d’aligner la partie saillante de l’appareil avec la fente de la poignée latérale. (Fig. 2) partie saillante fente Fig. 2 Poignée 00BookWR22SENA.indb2000BookWR22SENA.indb20 2018/03/2215:13:352018/03/2215:13:3521 Français

7. Mise en place de la douille

(1) WR22SE: Type piston (Fig. 3) Aligner le piston, situé dans la partie carrée de l’enclume, avec l’orifice de la fiche hexagonale. Ensuite, enfoncer le piston et la fiche hexagonale dans l’enclume. S’assurer que le piston est complètement engagé dans l’orifice. Lorsqu’on enlève la fi che hexagonale, inverser les démarches. (2) WR25SE: Tige, type joint torique (Fig. 4) Sélectionnez une douille adaptée au boulon à serrer ou desserrer. Insérez la douille sur la goupille de la clé, et fi xez la avec la tige et l’anneau. Lors du démontage de la douille, inverser l’ordre. UTILISATION

Fonctionnement de l’interrupteur (Fig. 5) L’interrupteur de cet appareil fonctionne comme interrupteur de moteur tout comme sélecteur de sens de rotation. Quand l’interrupteur est amené sur R indiqué sur le couvercle de poignée, le moteur tourne dans le sens des aiguilles d’une montre et le boulon est serré. Quand l’interrupteur est réglé sur L, le moteur tourne dans le sens inverse des aiguilles d’une montre et le boulon est desserré. Le moteur s’arrête en relâchant l’interrupteur. Douille six pans Piston Chabotte Orifi ce Orifi ce Interrupteur PRECAUTION: Bien mettre l’appareil hors tension sur ARRET et attendre que le moteur soit complètement arrêté avant de changer le sens de rotation de la visseuse. Toute commutation effectuée pendant que le moteur tourne entraînera le grillage du moteur.

2. Serrage et desserrage de boulons

Choisir tout d’abord une douille six pans en fonction du boulon ou de l’écrou en question; puis, monter la douille sur la chabotte et serrer l’écrou qui doit être serré à l’aide de la douille six pans. En tenant l’appareil perpendiculairement au boulon, appuyer sur l’interrupteur pour percuter l’écrou pendant quelques secondes. Si l’écrou adhère mal au boulon celui-ci tournera avec l’écrou empêchant un serrage approprié. Le cas échéant, cesser la percussion sur l’écrou et immobiliser la tête du boulon à l’aide d’une clé avant de recommencer la percussion, ou serrer le boulon et l’écrou à la main pour éviter qu’ils ne glissent. Fig. 5 Fig. 3 Fig. 4 Douille six pans Joint torique Chabotte Tige 00BookWR22SENA.indb2100BookWR22SENA.indb21 2018/03/2215:13:352018/03/2215:13:3522 Français

PRECAUTIONS POUR L’UTILISATION

1. Ne touchez pas au butoir ou au boîtier à marteau lors d’une utilisation continue

Le butoir et le boîtier à marteau sont chauds pendant un vissage continu, alors veillez à ne pas y toucher.

2. Travailler à un couple de serrage convenable puour le boulon percuté

Le couple de serrage optimal pour écrous et boulons diff ère en fonction de la matière et de la taille des écrous et des boulons. Un couple de serrage trop important pour un petit boulon risque de déformer ou de fendre le boulon. Le couple augmente proportionnellement au temps de fonctionnement. Travailler pendant le temps approprié en fonction du boulon.

3. Choisir une douille pouvant s’accoupler au boulon

Bien choisir une douille pouvant s’accoupler au boulon qui doit être serré. Une douille trop grande non seulement empêchera un bon serrage mais risque aussi d’endommager la douille ou l’écrou. Une douille six pans ou carrée usée ou déformée ne permettra pas un bon serrage pour fi xer l’écrou ou la chabotte, et, en conséquence, ceci se traduira par une perte de couple. Veiller à l’usure des trous de douilles et les remplacer avant que toute usure excessive ne soit constatée. L’appariement des dimensions des douilles et des boulons est indiqué dans le table 2. La valeur numérique d’une désignation de douille dénote la distance entr’axe (S) de son trou six pans.

4. Manipulation de l’appareil

Tenir la visseuse à percussion fermement avec les deux mains à l’aide des deux poignées. Dans ce cas, tenir la visseuse perpendiculairement au boulon. Il n’est pas nécessaire de pousser trop fort sur l’appareil. Maintenir l’appareil avec une force suffi sant à contrer la force de percussion.

5. Vérifi er le couple de serrage

Les facteurs suivants contribuent à une réduction du couple de serrage. Ainsi, vérifier le couple de serrage réel désiré en serrant quelques boulons avec une clé dynamométrique main avant d’eff ectuer le travail. Facteurs infl uençant le couple de serrage. (1) Tension secteur: Le couple de serrage diminue quand la tension secteur baisse. (2) Temps de fonctionnement: Le couple de serrage augmente quand le temps de fonctionnement augmente. Toutefois, le couple de serrage n’augmente pas au-dessus d’une certaine valeur, ceci même si l’appareil marche pendant longtemps. (Voir Fig. 6) 00BookWR22SENA.indb2200BookWR22SENA.indb22 2018/03/2215:13:352018/03/2215:13:3523 Français (3) Diamètre de boulon: Le couple de serrage diff ère selon le diamètre du boulon. En règle générale, un boulon de diamètre plus large nécessite un couple de serrage plus important. (4) Conditions de serrage: Le couple de serrage diff ère selon le rapport de couple, la classifi cation et la longueur des boulons et ceci même si des boulons avant des filetages de dimensions identiques sont utilisés. Lè couple diff ère aussi en fonction de l’état du métal à la surface à travers lequel les boulons doivent être serrés. (5) Utilisation de pièces optionnelles: Le couple de serrage est légèrement réduit en utilisant une barre de rallonge, un joint universel ou une douille longue. (6) Jeu de la douille: Une douille six pans ou carrée usée ou déformée ne permettra pas un bon serrage pour fi xer l’écrou ou la chabotte, ce qui se traduira par une perte de couple. L’utilisation d’une douille inappropriée qui ne s’apparie pas au boulon se traduira par un couple de serrage insuffi sant. L’appariement des dimensions des douilles et des boulons est indiqué dans le table 2.

6. À propos de la fonction de protection

Pour protéger l’outil, la fonction de protection est activée automatiquement et arrête la machine en cas de problèmes. Le Tableau 1 décrit chaque situation possible d’arrêt de la machine. Fig. 6 Temps de torsion Temps de serrage WR22SE WR25SE ft·lbs

Puissance nominale 120V Temps de serrage 00BookWR22SENA.indb2300BookWR22SENA.indb23 2018/03/2215:13:352018/03/2215:13:3524 Français Tableau 1 Situation Arrêt automatique en cas de surcharge (*1) Arrêt automatique en raison de l’augmentation de la température interne de l’outil au-delà du niveau de température spécifi é (*2) *1 Fonction de protection contre les surcharges En cas de surcharge, l’outil s’arrête pour empêcher des dommages. Interrompre la tâche difiicile et débrancher le cordon d’alimentation de la prise. L’outil va récupérer lors du rebranchement. *2 Fonction de protection d’augmentation de la température L’arrêt automatique est activé pour empêcher les dommages dus à une température élevée. La température interne de l’outil augmente pour les tâches consommant beaucoup d’énergie ou si l’outil est utilisé dans un endroit à la température élevée. Le cas échéant, laisser l’outil refroidir de 10 à 15 minutes avant de continuer.

7. Utilisation du crochet de suspension (WR25SE) (Fig. 7)

Lorsque vous utilisez le crochet de suspension, assurez-vous que la corde ou le câble est solidement fi xé au crochet. PRECAUCIÓN: Veillez à toujours utiliser une corde ou un câble avec suffisamment de force pour supporter le poids de l’unité principale et résister à l’impact d’une chute. Crochet de suspension Fig. 7 00BookWR22SENA.indb2400BookWR22SENA.indb24 2018/03/2215:13:352018/03/2215:13:3525 Français

S’assurer de mettre l’interrupteur d’alimentation sur la position OFF et de déconnecter la fi che de la prise secteur avant l’entretien et l’inspection de la meuleuse.

1. Contrôle de la douille

Une douille six pans ou carrée usée ou déformée ne permettra pas un bon serrage pour fi xer l’écrou ou la chabotte, ce qui se traduira par une perte de couple de serrage. Contrôler périodiquement l’état d’usure des trous de douille et les remplacer par des neufs en cas de besoin.

2. Inspection des vis

Inspecter régulièrement toutes les vis pour s’assurer qu’elles sont bien serrées. Si l’une des vis était desserrée, la resserrer immédiatement.

Utiliser la clé à choc avec des vis desserrées est extrêmement dangereux.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le “coeur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

4. Entretien et reparation

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués UNIQUEMENT par un CENTRE DE REPARATION AUTORISE metabo HPT.

5. Liste des pièces de rechange

PRECAUCIÓN : Les réparations, modifications et inspections des outils électriques metabo HPT doivent être confi ées à un service après-vente metabo HPT agréé. Il sera utile de présenter cette liste de pièces au service après- vente metabo HPT agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS : Les outils électriques metabo HPT sont constamment améliorés et modifi és afi n d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modifi ées sans avis préalable. 00BookWR22SENA.indb2500BookWR22SENA.indb25 2018/03/2215:13:352018/03/2215:13:3526 Français ACCESSOIRES

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires metabo HPT. NE JAMAIS utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter metabo HPT pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de metabo HPT. ACCESSOIRES SUR OPTION .............. vendus séparément

Bien que la visseuse à percussion de metabo HPT soit livrée avec une seule douille standard, de nombreuses douilles sont disponibles pour eff ectuer le serrage à percussion de boulons de taille et de type diff érents.

La barre de rallonge est pratique pour le travail dans des espaces très resserrés ou lorsque la douille utilisée ne permet pas d’atteindre le boulon à serrer. PRECAUTION: Quand la rallonge est utilisée, le couple de serrage est légèrement réduit comparé à celui de la douille ordinaire. A cet eff et, il convient de faire marcher l’appareil un peu plus longtemps pour obtenir le même couple. REMARQUE: Les spécifi cations sont sujettes à modifi cation sans aucune obligation de la part de metabo HPT. 00BookWR22SENA.indb2700BookWR22SENA.indb27 2018/03/2215:13:362018/03/2215:13:3628 Español

La poussière résultant d’un ponçage, d’un sciage, d’un meulage, d’un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l’Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

Plomb des peintres à base de plomb,

Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
