MODE D'EMPLOI ORC 610 DABB OK

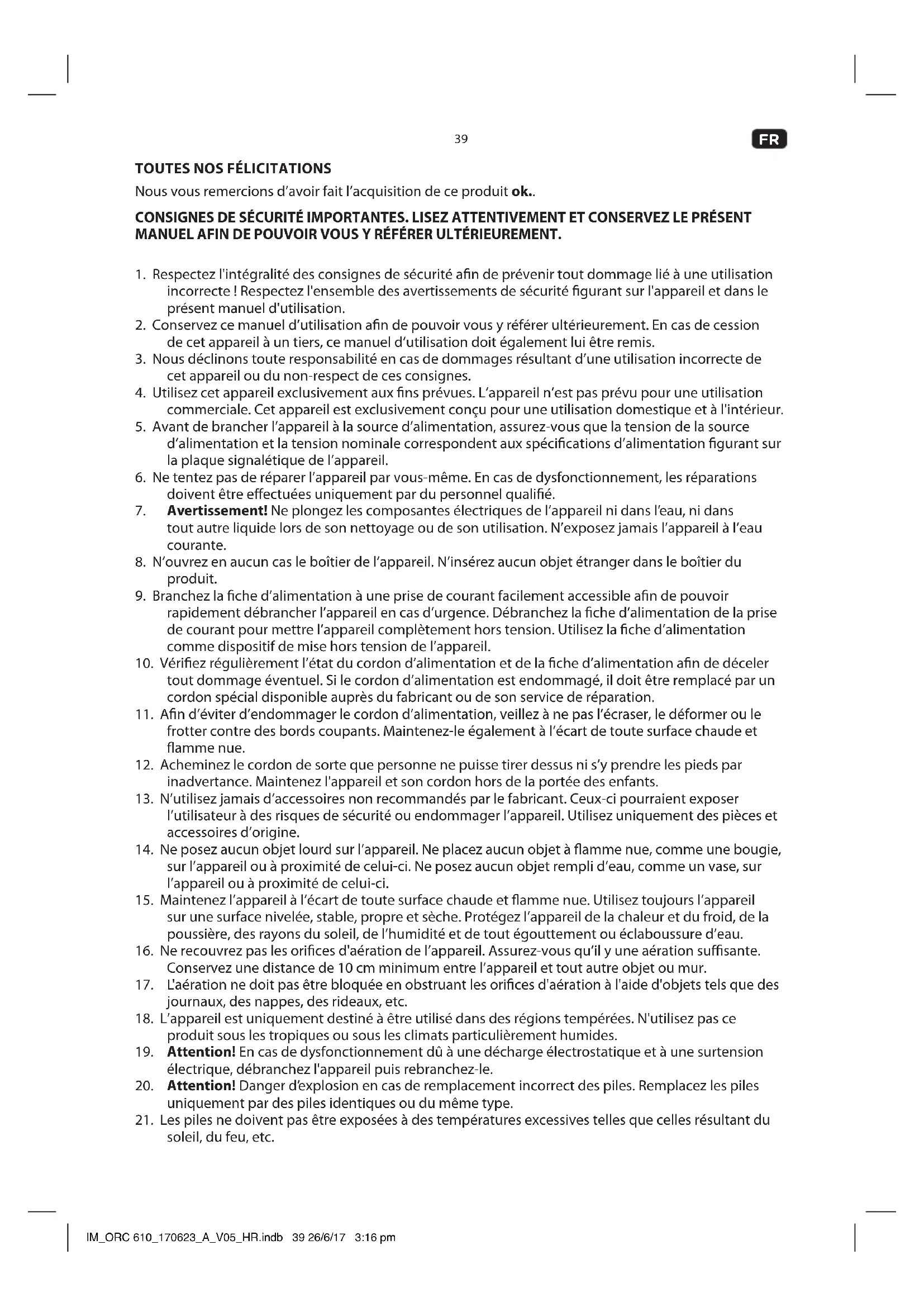

Nous vous remercions d’avoir fait l’acquisition de ce produit ok.. CONSIGNES DE SÉCURITÉ IMPORTANTES. LISEZ ATTENTIVEMENT ET CONSERVEZ LE PRÉSENT MANUEL AFIN DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT.

1. Respectez l'intégralité des consignes de sécurité an de prévenir tout dommage lié à une utilisation

incorrecte ! Respectez l'ensemble des avertissements de sécurité gurant sur l'appareil et dans le présent manuel d'utilisation.

2. Conservez ce manuel d’utilisation an de pouvoir vous y référer ultérieurement. En cas de cession

de cet appareil à un tiers, ce manuel d’utilisation doit également lui être remis.

3. Nous déclinons toute responsabilité en cas de dommages résultant d’une utilisation incorrecte de

cet appareil ou du non-respect de ces consignes.

4. Utilisez cet appareil exclusivement aux ns prévues. L’appareil n’est pas prévu pour une utilisation

commerciale. Cet appareil est exclusivement conçu pour une utilisation domestique et à l'intérieur.

5. Avant de brancher l’appareil à la source d’alimentation, assurez-vous que la tension de la source

d’alimentation et la tension nominale correspondent aux spécications d’alimentation gurant sur la plaque signalétique de l’appareil.

6. Ne tentez pas de réparer l’appareil par vous-même. En cas de dysfonctionnement, les réparations

doivent être eectuées uniquement par du personnel qualié.

7. Avertissement! Ne plongez les composantes électriques de l’appareil ni dans l’eau, ni dans

tout autre liquide lors de son nettoyage ou de son utilisation. N’exposez jamais l’appareil à l’eau courante.

8. N’ouvrez en aucun cas le boîtier de l’appareil. N’insérez aucun objet étranger dans le boîtier du

9. Branchez la che d’alimentation à une prise de courant facilement accessible an de pouvoir

rapidement débrancher l’appareil en cas d’urgence. Débranchez la che d’alimentation de la prise de courant pour mettre l’appareil complètement hors tension. Utilisez la che d’alimentation comme dispositif de mise hors tension de l’appareil.

10. Vériez régulièrement l’état du cordon d’alimentation et de la che d’alimentation an de déceler

tout dommage éventuel. Si le cordon d’alimentation est endommagé, il doit être remplacé par un cordon spécial disponible auprès du fabricant ou de son service de réparation.

11. An d’éviter d’endommager le cordon d’alimentation, veillez à ne pas l’écraser, le déformer ou le

frotter contre des bords coupants. Maintenez-le également à l’écart de toute surface chaude et amme nue.

12. Acheminez le cordon de sorte que personne ne puisse tirer dessus ni s’y prendre les pieds par

inadvertance. Maintenez l'appareil et son cordon hors de la portée des enfants.

13. N’utilisez jamais d’accessoires non recommandés par le fabricant. Ceux-ci pourraient exposer

l’utilisateur à des risques de sécurité ou endommager l’appareil. Utilisez uniquement des pièces et accessoires d’origine.

14. Ne posez aucun objet lourd sur l’appareil. Ne placez aucun objet à amme nue, comme une bougie,

sur l’appareil ou à proximité de celui-ci. Ne posez aucun objet rempli d’eau, comme un vase, sur l’appareil ou à proximité de celui-ci.

15. Maintenez l’appareil à l’écart de toute surface chaude et amme nue. Utilisez toujours l’appareil

sur une surface nivelée, stable, propre et sèche. Protégez l’appareil de la chaleur et du froid, de la poussière, des rayons du soleil, de l’humidité et de tout égouttement ou éclaboussure d’eau.

16. Ne recouvrez pas les orices d'aération de l’appareil. Assurez-vous qu’il y une aération susante.

Conservez une distance de 10 cm minimum entre l’appareil et tout autre objet ou mur.

17. L'aération ne doit pas être bloquée en obstruant les orices d'aération à l'aide d'objets tels que des

journaux, des nappes, des rideaux, etc.

18. L’appareil est uniquement destiné à être utilisé dans des régions tempérées. N'utilisez pas ce

produit sous les tropiques ou sous les climats particulièrement humides.

19. Attention! En cas de dysfonctionnement dû à une décharge électrostatique et à une surtension

électrique, débranchez l'appareil puis rebranchez-le.

20. Attention! Danger d’explosion en cas de remplacement incorrect des piles. Remplacez les piles

uniquement par des piles identiques ou du même type.

21. Les piles ne doivent pas être exposées à des températures excessives telles que celles résultant du

22. Insérez toujours les piles correctement en respectant les polarités (+ et –) indiquées sur la pile et le

compartiment à piles.

23. Ne laissez pas les enfants remplacer les piles sans la surveillance d’un adulte.

24. Retirez les piles si vous ne comptez pas utiliser l’appareil pendant une longue période.

25. Les piles usées doivent être immédiatement retirées du produit et convenablement mises au rebut.

26. Veuillez vous référer aux consignes de sécurité données par le fabricant de piles.

27. Cet appareil n’est pas un jouet et de ce fait il ne doit pas servir aux enfants pour jouer.

28. Les informations du disque compact sont lues par un laser grâce à une lentille optique (ne la

touchez pas). En cas de déplacement de l'appareil d'une pièce froide à une pièce chaude, de l'humidité peut se condenser sur la lentille, et cela risque de rendre toute lecture impossible. Dans ce cas, laissez l'appareil à la température ambiante pendant une heure avant de l'utiliser. Sortez le disque de l'appareil. Si le problème persiste, faites vérier l'appareil par du personnel qualié. CLASS I LASER PRODUCT Cette étiquette apposée sur le produit informe l'utilisateur qu'il s'agit d'un produit laser de classe 1 contenant un élément laser. Ne touchez pas la lentille qui se trouve dans le compartiment de disque. ATTENTION! Si vous utilisez des commandes, suivez des procédures ou eectuez des réglages autres que ceux décrits dans ce manuel, vous risquez de vous exposer à un rayonnement dangereux. DANGER! Rayons laser invisibles à l'ouverture et en cas de défaillance du dispositif de verrouillage de sécurité. Évitez toute exposition directe au faisceau lumineux. Ne touchez pas la lentille. CAUTION

AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR Le symbole d’éclair dans un triangle équilatéral sert à alerter l’utilisateur de la présence d’une « tension dangereuse » non isolée dans le boîtier de cet appareil, qui peut être susamment importante pour constituer un risque d'électrocution pour les personnes et les animaux. Le point d'exclamation point dans un triangle équilatéral sert à alerter l’utilisateur de la présence d'instructions importantes d'utilisation et d'entretien dans la brochure qui accompagne l'appareil.

Cet appareil est exclusivement conçu pour procurer des divertissements audio. Cet appareil est uniquement destiné à une utilisation domestique et ne saurait être utilisé à des ns commerciales. Toute autre utilisation peut endommager l'appareil ou provoquer des blessures. Imtron GmbH n’assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant.

AVANT LA PREMIÈRE UTILISATION

• Retirez tous les matériaux d’emballage.

• Assurez-vous que la livraison est complète et ne présente aucun dommage dû au transport. En cas de dommages ou de livraison incomplète, veuillez contacter votre revendeur.

• Nettoyez l'appareil ( Nettoyage et entretien).

• Important! Avant la première utilisation, veuillez retirer la feuille de protection du compartiment de disque. IM_ORC 610_170623_A_V05_HR.indb 40 26/6/17 3:16 pm41

COMPOSANTS Dépliez la page avant et la page arrière pour consulter les illustrations relatives au produit. A. Poignée B. Capot du compartiment à CD C. Écran D. Bouton SLEEP/SNOOZE E. Bouton Lecture/Pause /ENT.CLOCK F. Bouton STOP/MENU G. Bouton PRE./ H. Haut-parleur gauche

I. Contrôle du volume VOL - / AL.1

J. Bouton On/O /Fonction K. Contrôle du volume VOL + / AL.2 L. Antenne télescopique M. Prise casque N. Port USB O. Compartiment des piles P. Cordon d'alimentation avec prise Q. Prise d'alimentation secteur R. Jack AUX IN S. Haut-parleur droit T. Bouton INFO U. Piste précédente /TUN+

V. Piste suivante /TUN -

ALIMENTATION Alimentation secteur Attention!

• Ne pas utiliser ce produit sur alimentation secteur et sur piles simultanément.

• Retirez toutes les piles de l'appareil avant de le brancher.

• Déconnectez le cordon d'alimentation avant d'insérer des piles.

Branchez le cordon d'alimentation au port d'alimentation.

Branchez la che d'alimentation à une prise électrique délivrant un courant du type correct. Note: Alternativement, vous pouvez utiliser l'appareil sur les batteries. Fonctionnement sur batterie Attention!

• Ne pas utiliser ce produit sur alimentation secteur et sur piles simultanément.

• Déconnectez le cordon d'alimentation avant d'insérer des piles.

Ouvrez le cache du compartiment des piles.

Insérez 6 piles (type C / R14, 1,5 V , non incluses) dans le compartiment des piles. Faites correspondre les polarités avec les bornes + et –, tel qu'indiqué sur les piles.

Note: L'horloge sera réglée automatiquement en mode DAB+ !

Appuyez sur le bouton pour éteindre l'appareil.

Activer le mode de réglage de l'horloge : Maintenez enfoncé le bouton /ENT.CLOCK pendant 2 secondes. 24H commence à clignoter sur l'écran. Appuyez sur le bouton ou pour basculer entre les formats 12 heures/24 heures. Appuyez sur le bouton pour conrmer. L'indicateur des heures commence à clignoter.

1. Appuyez sur le bouton

ou pour régler les heures. Appuyez sur le bouton pour conrmer. L'indicateur des minutes commence à clignoter.

2. Appuyez sur le bouton ou pour régler les minutes. Appuyez sur le bouton pour

conrmer. L'indicateur des années commence à clignoter.

3. Appuyez sur le bouton ou pour régler l'année. Appuyez sur le bouton pour

conrmer. L'indicateur des mois commence à clignoter.

4. Appuyez sur le bouton ou pour régler le mois. Appuyez sur le bouton pour

conrmer. L'indicateur des jours commence à clignoter.

5. Appuyez sur le bouton ou pour régler le jour. Appuyez sur le bouton pour

conrmer. La date et l'heure sont enregistrées. Note: l'heure doit être réglée de nouveau après une coupure de courant.

Appuyez sur le bouton pour éteindre l'appareil. Activez le mode de réglage de l'alarme (VOL-/AL1 pour l'alarme 1 et VOL+/AL2 pour l'alarme 2): Maintenez enfoncé le bouton VOL-/AL1 pendant 3 secondes. L'indicateur des heures commence à clignoter.

1. Appuyez sur le bouton ou pour régler les heures. Appuyez sur VOL-/AL1 pour conrmer.

L'indicateur des minutes commence à clignoter.

2. Appuyez sur le bouton ou pour régler les minutes. Appuyez sur VOL-/AL1 pour conrmer.

Le mode d'alarme commence à clignoter.

3. Appuyez sur ou pour choisir l'un des modes : USB > Buzz > FM > DAB > CD. Appuyez sur

VOL-/AL1 pour conrmer.

4. Réglez le volume de l'alarme en appuyant sur ou , puis conrmez avec VOL-/AL1.

Une fois le réglage de l'alarme eectué, un symbole d'alarme apparaît sur l'écran. Désactiver l'alarme Appuyez sur VOL-/AL1 ou sur VOL+/AL2 brièvement pour choisir “Alarm o”, puis conrmez avec VOL-/AL1 ou VOL+/AL2. IM_ORC 610_170623_A_V05_HR.indb 42 26/6/17 3:16 pm43

MODE D'EMPLOI Allumer et éteindre Appuyez sur le bouton pour allumer l’appareil. Pour éteindre l'appareil, maintenez le bouton enfoncé pendant environ 2 secondes. Sélection du mode Appuyez sur le bouton brièvement pour basculer entre les modes: FM > DAB > CD > USB > Aux Réglage du volume Vous pouvez aisément modier le volume en appuyant sur le bouton VOL+ ou VOL-. Le volume s'ache brièvement. Fonction Sommeil Appuyez brièvement sur le bouton SLEEP/SNOOZE pour régler le délai par incréments de 10 minutes de 120 minutes à 10 puis 5 et DÉSACTIVÉ. ANTENNE Pour une réception optimale, déployez complètement l'antenne puis ajustez-son orientation. RADIO FM

Appuyez sur le bouton pour sélectionner FM. La radio diuse la dernière station sélectionnée.

Sélectionnez une station FM a) Sélection de fréquence automatique: Maintenez le bouton AMS/MODE appuyé pendant environ 3 secondes. Le système recherche des stations radio sur la bande de fréquence entière. Toute station trouvée sera mémorisée, de la plus basse à la plus haute fréquence. b) Sélection de fréquence manuelle: Appuyez sur le bouton TUN+/TUN- pour changer la fréquence par incréments de 0,05 MHz. Menu FM

Appuyez sur STOP/MENU pour sélectionner le menu de radio FM. Sélectionnez avec l'une des options suivantes avec le bouton TUN+/TUN- : - Réglage de la recherche

• Toutes les stations (recherche toutes les stations disponibles)

• Station à fort signal (recherche uniquement les stations à fort signal) - Réglages audio

• Stéréo autorisé (sélectionne la diusion stéréo)

• Mono forcé (sélectionne la diusion mono) - Système

• Langage (paramètres de langage)

• Mise à jour de l'heure (pour mettre l'heure à jour)

• Réinitialisation d'usine (rétablir les paramètres d'usine)

• Version du logiciel (pour consulter le numéro de version du logiciel) Appuyez sur ENT.CLOCK pour conrmer la sélection Sélectionner la station FM et les informations à acher

La radio peut mémoriser un maximum de 20 stations FM. Appuyez sur PRE/FOLDER pour sélectionner l'une des stations en mémoire. Vous pouvez consulter les informations sur une station en appuyant sur le bouton INFO. IM_ORC 610_170623_A_V05_HR.indb 43 26/6/17 3:16 pm44

Appuyez sur le bouton pour sélectionner DAB. La radio fera immédiatement une recherche complète des stations DAB+. La liste des stations est ensuite gardée en mémoire. Il n'est donc nécessaire d'eectuer la recherche qu'une fois. Lorsque la recherche est terminée, les stations sont mémorisées dans l'ordre alphabétique. La première station disponible sera diusée. Note: Si vous n'avez aucune réception DAB+ à n'importe quel moment, déplacez l'unité ou ajustez l'orientation de l'antenne. Maintenez le bouton appuyé AMS/MODE pendant environ 3 secondes pour commencer une nouvelle recherche. Menu DAB

Appuyez sur le bouton STOP/MENU pour sélectionner le menu radio DAB. Sélectionnez l'une des options suivantes avec le bouton TUN+/TUN- et conrmez avec le bouton ENT.CLOCK: - Recherche complète La radio eectuera immédiatement une recherche complète des stations DAB+. - Sélection de fréquence manuelle

1. Sélectionnez « Sélection de fréquence manuelle » avec le bouton TUN+/TUN- et conrmez

avec le bouton ENT.CLOCK. Sur l'écran,les fréquences s'achent.

2. Sélectionnez une fréquence avec le bouton TUN+/TUN- et conrmez avec le bouton ENT.CLOCK.

- DRC Le Contrôle de Plage Dynamique (DRC) ajoute ou retire un degré d'adaptation, requis pour les diérencesde plage dynamique entre les stations. Appuyez sur le bouton TUN+/TUN- pour sélectionner « DRC » puis conrmez avec le bouton ENT.CLOCK. Les options suivantes sont disponibles sur l'écran :

• DRC haut : DRC activé, réglage par défaut recommandé pour les environnements bruyants.

• DRC bas : Le DRC réglé à la moitié du niveau normal.

• DRC désactivé : Le DRC est désactivé. - Nettoyer Pour supprimer toutes les stations invalides dans la liste des stations.

1. Appuyez sur le bouton TUN+/TUN- pour sélectionner Nettoyer. Conrmez en appuyant sur

2. Sélectionnez « Yes » en appuyant sur le bouton TUN+/TUN- puis conrmez avec le bouton

ENT.CLOCK. Sélectionnez « No » pour annuler. - Système

Appuyez sur le bouton pour allumer le produit. Appuyez sur le bouton jusqu'à ce que "CD" apparaisse sur l'écran.

Ouvrez le compartiment à CD et insérez un CD, l'étiquette orientée vers le haut.

Refermez le compartiment à CD.

Branchez un périphérique de stockage USB dans le port USB . Note

• Branchez le périphérique de stockage USB directement au port USB du produit. Il n'est pas recommandé d'utiliser un câble d'extension USB car cela peut entraîner des interférences et une erreur de transmission des données.

• Ce produit prend en charge les périphériques USB 1,1 et 2,0 d'une capacité maximum de 64 Go sous système de chiers FAT16 et FAT32.

• Les appareils externes ne peuvent pas être chargés via le port USB de ce produit.

Appuyez sur le bouton pour allumer le produit. Appuyez sur le bouton jusqu'à ce que "USB" apparaisse sur l'écran. Note: Si aucun CD ou périphérique de stockage n'est branché, alors la mention "NO DISC" /"NO USB" apparaît sur l'écran. IM_ORC 610_170623_A_V05_HR.indb 44 26/6/17 3:16 pm45

1. Mettre en lecture ou en pause : Appuyez sur le bouton . Lorsque la lecture est en pause,la

durée restante de la piste s'ache sur l'écran.

2. Arrêter la lecture : Appuyez sur le bouton STOP. Lorsque la lecture est arrêtée, le nombre total

de pistes apparaît surl'écran.

3. Piste suivante : Appuyez sur le bouton . Maintenez appuyé pour avance rapide.

4. Piste précédente : Appuyez sur le bouton . Maintenez appuyé pour retour rapide.

5. Pendant la lecture, appuyez sur AMS/MODE de manière répétée pour sélectionner le mode

de lecture comme suit: Pression Écran Résultat 1x Normal Lecture normale 2x Repeat One Répéter une piste 3x Repeat Folder Répéter album (pour MP3 seulement) 4x Repeat All Répéter toutes les pistes 5x Random Jouer les pistes aléatoirement 6x Normal Lecture normale Remarques:

• Cet appareil lit les disques CD, CD-R/-RW et MP3-CD. Aucun autre disque n'est pris en charge.

• Lorsque vous lisez des disques CD-R/RW, la qualité de lecture peut être aectée par la qualité des disques gravés. Nous vous recommandons d'utiliser la vitesse de gravure la plus basse lorsque vous gravez des disques CD-R/RW comportant des chiers audio.

• Cet appareil peut programmer jusqu'à 20 pistes pour les disques CD et 99 pistes MP3 dans tout ordre souhaité.

• Une lecture programmée peut uniquement être eectuée depuis une source unique. Elle ne peut pas comporter de titres provenant à la fois de disques CD et d'un périphérique de stockage USB.

1. Arrêter la lecture : Appuyez sur STOP.

2. Saisir les paramètres du programme : Appuyez sur AMS/MODE. Les indicateurs MEM et P01

s'achent sur l'écran.

3. Sélectionnez la piste souhaitée, puis appuyez sur ou sur .

4. Stocker une piste sélectionnée dans la mémoire du programme : Appuyez à nouveau sur

AMS/MODE. L'indicateur P02 s'ache à présent sur l'écran.

5. Exécutez à nouveau les étapes 3 et 4 pour programmer d'autres pistes.

6. Après programmation de toutes les pistes souhaitées, appuyez sur pour démarrer la

lecture du programme. MEM apparaît sur l‘écran.

7. Arrêter la lecture : Appuyez 1x sur STOP.

8. Annuler la lecture du programme : Appuyez 2x sur STOP. L'indicateur MEM disparaît de

LECTURE AUXILIAIRE (AUX) Avertissement! Observez les consignes de sécurité relatives lorsque vous souhaitez brancher un appareil externe à la radio.

Appuyez sur le bouton pour allumer le produit. Jusqu'à ce que "Aux" apparaisse sur l'écran.

Branchez un appareil auxiliaire dans le port AUX-IN en utilisant un câble jack audio de 3,5 mm (non inclus). Contrôlez la musique depuis le dispositif auxiliaire branché.

• Utilisez uniquement des disques compacts (CD) avec signaux audio numériques.

• La réalisation de copies non autorisées d'oeuvres protégées par des droits d'auteur, incluant des programmes informatiques, des chiers, de diusion et d'enregistrements sonores, pourraient constituer une violation des droits d'auteur et un délit criminel selon votre législation nationale. Cet appareil ne doit pas être utilisé à de telles ns. DÉPANNAGE En cas de problèmes pendant le fonctionnement, veuillez consulter le tableau suivant. Si les problèmes ne peuvent pas être résolus tels indiqués dans Solutions, veuillez contacter votre fabricant. Problème Causes possibles Solution L’appareil ne fonctionne pas

• Alimentation interrompue

• En raison d'une décharge électrostatique

• Vériez la source d'alimentation

• Débranchez puis rebranchez l'alimentation après un court moment Mauvaise qualité du son

• CD endommagé • Insérez un nouveau CD NO apparaît sur l'écran

• Vériez que la clé USB est correctement branchée Aucune réception radio

• Mauvaise réception radio • Déplacez l'appareil et modiez l'orientation de l'antenne

NETTOYAGE ET ENTRETIEN

• AVERTISSEMENT! Mettez toujours l'appareil hors tension, puis débranchez la che de la prise de courant avant de procéder à son nettoyage.

• Ne jamais plonger l’appareil dans l’eau ou tout autre liquide.

• Nettoyez l'appareil à l’aide d’un chion doux, légèrement humide. Assurez-vous de ne laisser pénétrer aucune humidité dans l'appareil au cours de son nettoyage.

• N’utilisez jamais de détergents corrosifs, de brosse métallique, de tampon à récurer abrasif, de métal ou d’outils tranchants pour nettoyer votre appareil.

• Séchez complètement l'appareil après son nettoyage.

• Entreposez l'appareil dans un endroit sec et frais, à l’écart des enfants et des animaux domestiques. IM_ORC 610_170623_A_V05_HR.indb 46 26/6/17 3:16 pm47

• Une petite quantité de poussière ou quelques rayures n'aectent d'ordinaire pas la qualité d'un disque. Les disques doivent toutefois être traités avec soin.

• Protégez les disques compacts de la poussière et des rayures.

• Rangez vos disques compacts dans leurs pochettes lorsque vous ne les utilisez pas.

• An de conserver la qualité sonore d'origine, nettoyez occasionnellement vos disques compacts avec un chion doux, en partant du centre du disque et en vous dirigeant vers le bord extérieur (sans mouvement circulaire). N'utilisez ni essence ni tous autres solvants pour le nettoyage.

Le logo de la poubelle sur roues barrée d'une croix indique la nécessité d'une collecte sélective des déchets d'équipements électriques et électroniques (DEEE). Les équipements électriques et électroniques peuvent contenir des substances dangereuses. Ne jetez pas cet appareil avec les déchets municipaux non triés. Remettez-le à un point de collecte agréé pour le recyclage des DEEE. Ainsi, vous contribuez à la conservation des ressources et à la protection de l'environnement. Pour plus de renseignements, renseignez-vous auprès de votre revendeur ou de vos autorités locales. Jetez les piles en respectant l’environnement. Ne jetez pas les piles dans les ordures ménagères. Rapportez-les dans un centre de collecte local ou contactez le revendeur où vous avez acheté ce produit. IM_ORC 610_170623_A_V05_HR.indb 47 26/6/17 3:16 pm48
