Caractéristiques techniques	Congélateur vertical, capacité de 340 litres, classe énergétique A+, dimensions : 178 cm (hauteur) x 91 cm (largeur) x 76 cm (profondeur).
Utilisation	Idéal pour le stockage à long terme des aliments, avec plusieurs tiroirs pour une organisation optimale.
Maintenance et réparation	Entretien régulier recommandé, dégivrage manuel, filtre à air à vérifier tous les 6 mois.
Sécurité	Système de verrouillage, alarme de température, protection contre les surcharges électriques.
Informations générales	Garantie de 2 ans, service après-vente disponible, consommation annuelle d'énergie estimée à 300 kWh.

FOIRE AUX QUESTIONS - MZF34X18FW MAYTAG

Pourquoi mon congélateur MAYTAG MZF34X18FW ne refroidit-il pas correctement ?

Vérifiez que la température est réglée correctement. Assurez-vous également que les ventilations ne sont pas obstruées et que la porte se ferme correctement.

Comment dégivrer mon congélateur MAYTAG MZF34X18FW ?

Débranchez le congélateur, retirez tous les aliments et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour absorber l'eau.

Quel est le niveau sonore normal pour le congélateur MAYTAG MZF34X18FW ?

Un léger bourdonnement est normal pendant le fonctionnement. Si vous entendez des bruits forts ou irréguliers, cela peut indiquer un problème.

Comment puis-je nettoyer l'intérieur de mon congélateur ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Mon congélateur a des odeurs désagréables, que faire ?

Vérifiez les aliments pour tout produit périmé ou avarié. Nettoyez l'intérieur et placez un bol de bicarbonate de soude pour absorber les odeurs.

Comment régler la température sur mon congélateur ?

Utilisez le panneau de contrôle pour ajuster la température. Consultez le manuel d'utilisation pour des instructions détaillées sur les réglages spécifiques.

Que faire si la lumière intérieure de mon congélateur ne s'allume pas ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Assurez-vous également que le congélateur est bien branché et fonctionnel.

Comment savoir si mon congélateur fonctionne correctement ?

Vérifiez la température intérieure avec un thermomètre. La température doit être inférieure à -18°C. Écoutez les sons de fonctionnement normaux.

Mon congélateur fait de la glace, que dois-je faire ?

Cela peut être dû à une porte mal fermée ou à un taux d'humidité élevé. Assurez-vous que la porte est hermétique et examinez les joints pour des dommages.

Comment prolonger la durée de vie de mon congélateur ?

Effectuez un entretien régulier, nettoyez les bobines du condenseur et vérifiez les joints de porte. Évitez de surcharger le congélateur.

MODE D'EMPLOI MZF34X18FW MAYTAG

Nettoyage du congélateur sans qivre

(sur certains modeles) 13

Dégivrage et nettoyage du

congélateur à dégivrage manuel (sur

certainsmodeles) 14

Remplacer I'ampoule d'éclairage.... 15

Serrure à éjection de clé. 15

Pour assurer une circulation d'air

correcte 15

Pannes de courant. 15

Précautions à prendre avant un

deménagement 16

INSTRUCTIONS D'INSTALLATION .... 16 INSTRUCCIONES DE

Déballage du concélateur. 16

Spécifications électriques 16

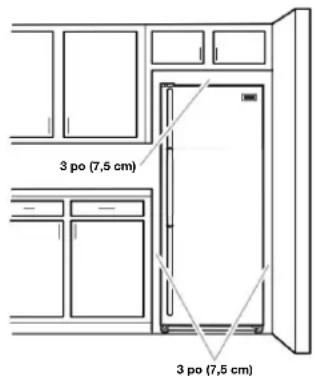

Exigences d'emplacement 17

Specifications de l'alimentation en

eau (sur certains modèles) 17

Raccordement à la canalisation

d'eau. 17

Porteducongélateur 19

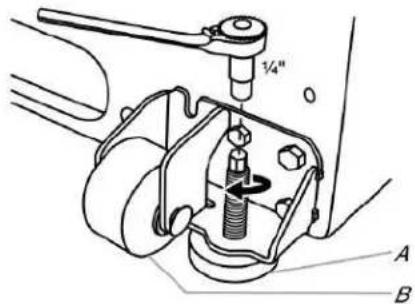

Nivellement du congelateur et

fermeture de la porte 19

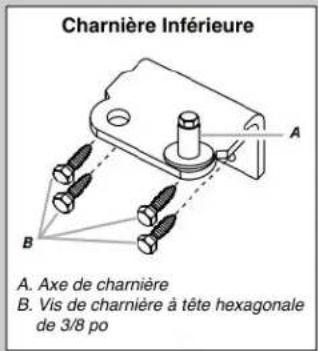

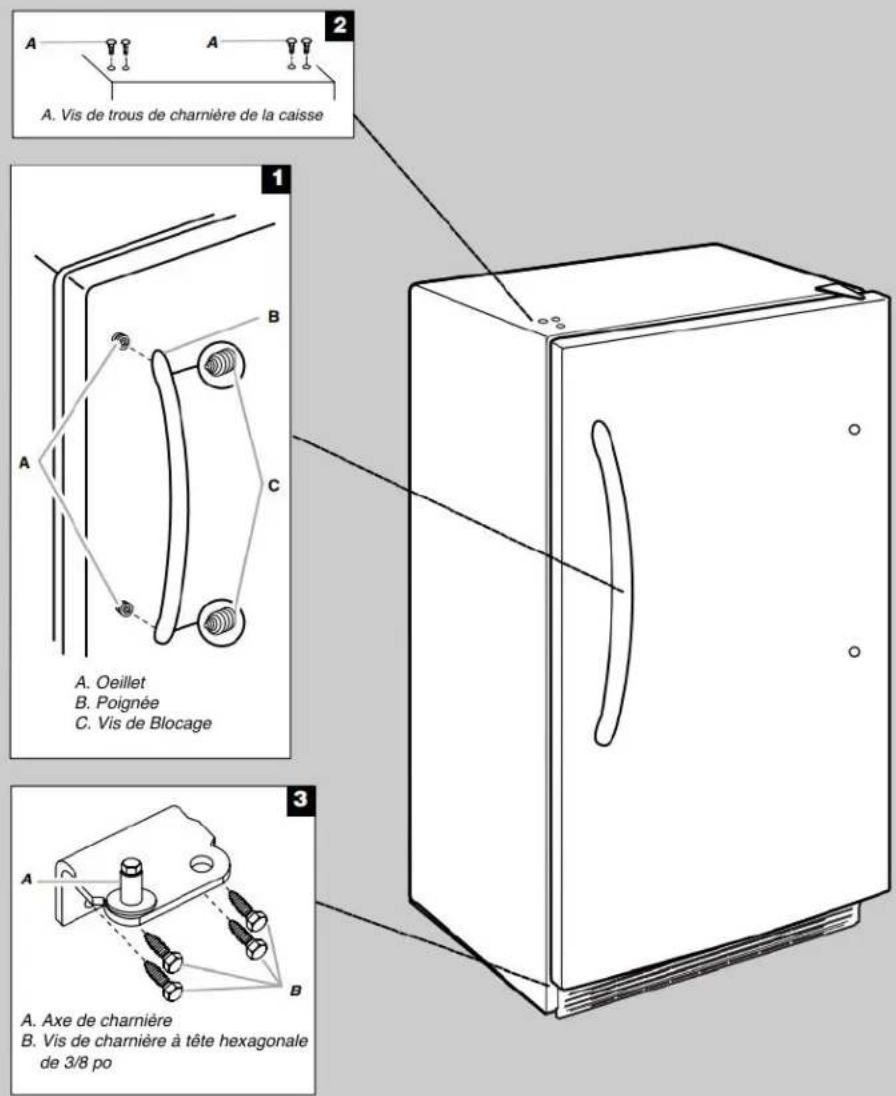

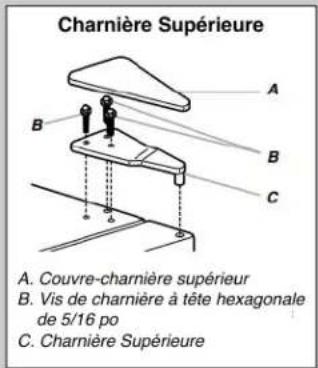

Retrait et réinstallation de la poignée

(sur certains modeles) 20

Tabletes du réfrigerateur. 22

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil. Assurez-vous de tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots significent :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

the

INSTRUCTIONS IMPORTANTES DE SECURITE

AVERTISSEMENT: Afin de réduire le risque d'incendie, de décharge électrique ou de blessures corporelles lors de l'utilisation de cet apparil, observer certaines précautions fondamentales, notamment :

• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
  Cet apparéil ne convient pas à une'utilisation par des personnes (y compris des enfants) à capacités physiques, sensorielles ou mentales réduites, ou possédant un manque d'expérience et de connaissances, à moins qu'elles ne soient placées sous supervision ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.
  Ne pas utiliser de rallonge.
  Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de réparation ou toute autre personne qualifiée afin d'éviter tout danger.
• Brancher sur une alimentation en eau potable uniquement.
  Cet apparéil est destiné à un usage domestique et à autres usages similaires comme : coins cuisine réservés au personnel des boutiques, des bureaux et d'autres environnements professionnelles; maisons d'hôtes, ainsi que par les clients d'hôtel, de motelels et d'autres installations d'hébergement; gîtes touristiques; et banquets et autres utilisations non commercialessemblables.
• Ne pas entreposer de substances explosives comme des aérosols avec agent propulseur inflammable dans cet apparéil.

Ne pas utiliser de pieces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., pieces fabriquées à la maison à l'aide d'une imprimante 3D).
Garder les évets à l'intérieur de l'enceinte de l'appareil de la structure encastrée exemple d'obstacles.
Ne pas utiliser des apparèls mécaniques ou autres moyens pour accélérer le processus de dégivrage, autre que ceux recommendés par le fabricant.
Ne pas endommager le circuit refrigerant.
Ne pas utiliser des apparciels électriques à l'intérieur des compartments d'aliments de l'appareil, à moins qu'ils soient de type recommendé par le fabricant.
L'ensemble de machine à glaçons peut être ajouté à certains modèles. Consulter la plaque signalétique située l'intérieur du compartment pour les alimentés de l'appare pour obtenir les informations concernant le modele d'ensemble de machine à glaçons.
L'installation de la canalisation d'eau et de la machine glaçons doit être effectuee par un technicien de service qualifie. Consulter les instructions d'installation fournies avec l'ensemble de machine a glaçons pour tous les détails.

CONSERVER CES INSTRUCTIONS

Mise au rebut du��x congélateur

AVERTISSEMENT: Un enfant peut rester piégé. Avant de jeterVote vieux réfrigerateur ou congelateur :

Enlever les portes.
Laisser les tablettes en place de sorte que les enfants ne poussent pas y PENETRer facilement.

A VERTISSEMENT

Risque de suffoquer

Enlever les portes ou le couvercle de votre viel apparit.

Le non-respect de cette instruction peut causeur un decès ou des léasons cérébrales.

IMPORTANT: Le risque qu'un enfant puisse se retrouver coincide et suffoquer n'est pas chose du passé. Les réfrigerateurs et concélateurs jetsés ou abandonnés sont toujours dangereux, même s'ils ne restent à l'extérieur que pour « quelques jours seulement ». Si vous vous débarrasssez de votre vieux réfrigerateur ou concélateur, veillez suivre les instructions suivantes pour aider à éviter les accidents.

Informations importantes à connaître pour l'élimination du liquide réfrigerant :

Jeter le congelateur conformément aux règlements fédéraux et locaux. Les liquides réfrigerants doivent être evacués par un technicien en réfrigération accédité EPA, conformément aux procédures établies.

ENTRETIEN ET RÉPARATION

Nettoyage du congélateur sans givre (sur certains modèles)

A VERTISSEMENT

Risque d'explosion

Risque d'incendie ou d'explosion.

Fluide frigorigène inflammable utilise.

Ne pas utiliser d'appareils mécaniques pour dégiver refrigerateur.

e

Ne pas perforer la tubulure de réfrigération.

Sans givre signifie qu'il ne sera pas nécessaire de dégivrer le congélateur. Le givre est enlevé par le mouvement de l'air qui collecte l'humidité et la dépose sur le serpentin de refroidissement. Le serpentin de refroidissement se réchauffe régulierement de façon suffisante pour faire fondre le givre qui s'écoule ensuite dans le bac de récapération (sITU dérrière la grille de la base) d'ou elle s'évapore.

Un nettoyage complet devrait etre effectue au moins une fois par an.

1. Maintenir enforcé pendant 3 secondes le bouton Temp Setting (réglage de la température) ou placer le bouton sur « 0 » pour désactiver le refroidissement.
2. Debrancher le congelatour ou déconnecter la source de courant électrique.
3. Retirer tous les alimentes surgelés. Envelopper les alimentes surgelés dans plusieurs couches de journal et les couvir d'une couverture. Les alimentes resteront surgelés pendant plusieurs heures. Les alimentes surgelés peuvent également être conservés dans une glacière, un congealateur supplémentaire ou un endroit frais.
4. Retirer toutes les pieces amovibles de l'intérieur comme les tablettes et les bacs.

5. Laver à la main, rincer et secher les pieces amovibles et les surfaces internes soigneusement. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiège.

6. Ne pas utiliser de nettoyants puissants ou abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, cires nettoyantes, détergents concentrés, agents de blanchiment ou nettoyants contenant du petrole sur les pieces en plastique, les garnitures interieures et garnitures de portes ou sur les joints de portes. Ne pas utiliser d'essuie-tout, de tampons à récurer ou un autre outil de nettoyage abrasif. Ces produits risquent d'égratigner ou d'endommager les matériaux.
   Pour aider à eliminer les odeurs, on peut laver les parois interieures avec un mélange d'eau tiège et de bicarbonate de soude (2 c. à soupe pour 1 pte [26 g pour 0,95 L] d'eau).

7. Remetre en place les parties amovibles.

8. Utiliser la méthode de nettoyage ajusté pour votre finition Ne pas utiliser de nettoyants abrasifs sur votre congeilateur. Ne pas utiliser de cires nettoyantes, de détergents concentrés, d'eau

Méral peint : Laver les surfaces extérieures avec une éponge Javel ou de produits contenant du petrole sur les pieces en propre ou un linge doux et un détergent doux dans de l'eau plastique. Cela pourrait endommager le produit.

tiède. Ne pas utiliser un nettoyant abrasif puissant ou pour l'acier inoxydable. Sécher soigneusement avec un chiffon doux.

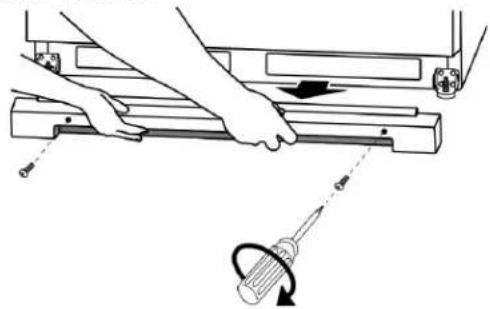

1. Retirer la grille de la base en ouvrant la porte du congelatour et en retirant les deux vis cruciformes. Tirer la grille vers soi pour l'enlever.

Employer un aspirateur avec un accessoire long pour nettoyer les serpents du condenseur lorsqu'ils sont sales ou poussièreux. Il se peut que les serpents aient besoin d'être nettoyés tous les deux mois. Ce nettoyage peut aider à economiser de l'énergie.

1. Reinstaller la grille de la base en alignant les extrémites de la grille avec les dispositifs de nivellement de chaque côte et emboiter la grille. Reinstaller les vis.
2. Replacer tous les alimentes surgelés.
3. Brancher le congelateur ou reconnectcer la source de courant électrique.
4. Régler la commande de température au réglage désire.

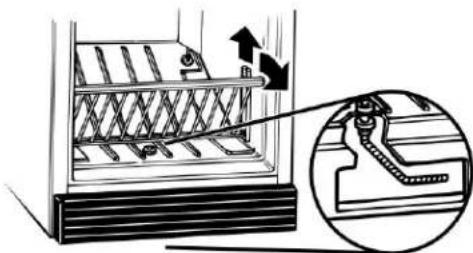

Dégivrage et nettoyage du congélateur à dégivrage manuel (sur certains modèles)

AVERAGE

Risque d'explosion

Risque d'incendie ou d'explosion.

Fluide frigorigène inflammable utilise.

Ne pas utiliser d'appareils mécaniques pour dégiver refrigérateur.

Ne pas perforer la tubulure de réfrigération.

Dégivrer et nettoyer votre congeilateur lorsque du givre forme une couche de 1/4 po (0,6 cm) d'épaisseur. Effectuer un dégivrage et un nettoyage au moins une fois par année. Dans les endroits très humides, il peut être nécessaire de procéder à un dégivrage et un nettoyage plus fréquent du congeilateur.

REMARQUE: Le bouchon de vidange doit être enlevé avant le dégivrage du concélateur et remis en place après.

1. Maintenir enforcé pendant 3 secondes le bouton Temp Setting (réglage de la température) ou placer le bouton sur « 0 » pour désactiver le refroidissement.
2. Debrancher le congelatour ou déconnecter la source de courant électrique.
3. Retirer tous les alimentes surgeles. Envelopper les alimentes surgeles dans plusieurs couches de journal et les couvrir d'une couverture. Les alimentes resteront surgeles pendant plusieurs heures. Les alimentes surgeles peuvent également être conservés dans une glacère, un congelateur supplémentaire ou un endroit frais.
4. Enlever la grille de la base. Ouvrir la porte du congelateur et restirer la grille de la base en enlevant les deux vis cruciformes et en tirant la grille vers soi.

1. Passer la main sous l'appareil et tirer le tuyau de vidange par l'ouverture. Le tuyau de vidange transporte l'eau de dégivrage à l'extérieur du congelateur et dans la zone derrière la grille de la base. Placer un plat large et peu profond sous le tuyau de vidange. Retirer le bouchon de drain situé à l'intérieur du congelateur.

REMARQUE : Vérifier féquèmment le plat de vidange pour éviter qu'il ne déborde. Prévoir un second réçipient pour les vider facilitement.

1. Placer des plats d'eau chaude dans le congelateur et laisser la porte ouverte pour accelerer le dégivrage. Diriger le flux d'air produit par un ventilateur dans le congelateur aidera aussi. Ne pas placer le ventilateur ou tout autre apparéil électrique dans le congelateur.
2. Utiliser un racloir en plastique pour enlever le givre.

REMARQUE: Ne pas utiliser de pic à glace, couteau ou autre outil pointu pour dégivrer le congelateur. Cela pourrait endommager le produit.

1. Essuyer l'eau sur les parois avec une serviette ou une éponge.
2. Laver les parois interieures avec une solution de détergent doux et d'eau tiède ou 2 cuillères à café (26 g) de bicarbonate de soude dilué dans 0,95 L (1 pte) d'eau tiède. Ne pas utiliser de nettoyants abrasifs ou puissants.

3. Bien rincer et essuyer avec un chiffon propre et doux.

4. Utiliser la méthode de nettoyage ajusté pour votre finition5. Brancher le congelateur ou reconnectcer la source de courant extérieure. électrique.

Métal peint : Laver les surfaces extérieures avec une épong propre ou un linge doux et un détergent doux dans de l'eau tiède. Ne pas utiliser un nettoyant abrasif puissant ou concu pour l'acier inoxydable. Sécher soigneusement avec un chiffon doux.

1. Pour les modèles avec un système de drainage, replacer le tuyau de vidange, le bouchon de drain et la grille de la bas
2. Reinstaller la grille de la base en alignant les extremités de grille avec les dispositifs de nivellement de chaque côte et emboiter la grille. Reinstaller les vis.
3. Replacement tous les alimentes surgelés.
4. Brancher le congelateur ou reconnectcer la source de courant électrique.
5. Régler la commande de température au réglage désire.

Remplacer l'ampoule déclairage

REMARQUE : Les ampôules pour electroménagers ne conviennent pas toutes pour le congelateur. S'assurer de replacer l'ampôule par une ampôule de taille, de forme et de puissancesemblables. Ne pas utiliser une ampôule à DEL ou colorée pour le remplacement.

Style 1 - Modèles à dégivrage manuel

1. Debrancher le congélateur ou déconnecter la source de courant électrique.
2. Retirer l'ampoule en passant derriere le protecteur.

1. Remplacer l'ampoule par une ampoule d'une puissance maximum de 40 W.
2. Brancher le congelateur ou reconnectcer la source de courant électrique.

Style 2 - Modèles à dégivrage automatique

1. Debrancher le congelateur ou déconnecter la source de courant électrique.
2. Retirer le protège-ampoule en appuyant sur les côtes du couvercle, en poussant et en tirant vers le bas.

1. Remplacer l'ampoule par une ampoule pour apparéil menager d'une puissance maximale de 40 W ou une ampoule à DEL conçue pour un emplacement humide/mouillé.

REMARQUE: Certaines DEL de rechange ne sont pas recommandées pour des environnements humides/mouillés. Les compartments de réfrigération et de condensation sont considérés comme des environnements humides/mouillés. Lire et suivre les instructions sur l'emballage des DEL au moment de replacer l'ampoule DEL installée à l'usine. Une ampoule DEL de rechange peut être achetée chez un revendeur/agréé.

1. Réinstaller le protège-ampoule.

Serrure à éjection de clé

AAVERTISSEMENT

Risque d'emprisonnement

Garder la clé loin des enfants.

Le non-respect de cette instruction peut causeur un decès, une suffocation ou des gelures.

Pour verrouiller ou déverrouiller le réfrigerateur, vous doivent tenir la clé dans la serrure tout en tournant. La serrure est munie d'un ressort, la clé ne peut donc pas y rester.

Si la clé est perdue, contacter votre revendeur pour la remplacer. Toutjours donner le numero de modele et de série de votre réfrigerateur lorsque vous demandez une clé de rechange.

REMARQUE: Garder la clé hors de portée des enfants. Ne pas conserver la clé à proximité du congélateur/ réfrigerateur.

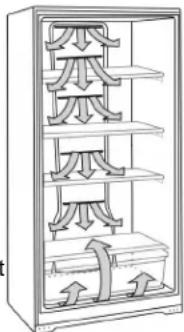

Pour assurer une circulation d'air

correcte

Pour s'assurer d'avoir des températures appropriées, il faut permettre à l'air de circuler correctement dans le congelateur. comme illustré, l'air froid entre par la paroi du congelateur et descend. L'air recircule ensuite par les ouvertures d'aération située au bas.

N'obstruer aucune de ces ouvertures d'aération avec des emballages d'alments. Si les ouvertures d'aération sont bloquées, le flux d'air sera réduit et des problèmes de température et d'humidité peuvent survenir.

IMPORTANT : Pour éviter le transfert d'odeurs et l'asschément des aliments, envelopper ou recouvrir hermétiquement les aliments.

Pannes de courant

Si le service doit être interrompu pendant 24 heures ou moins, à gérer la porte fermée pour aider les alimentés à demeurer froids et congelez.

Si l'alimentation electrique doit etre interrompue pendant plus de 24 heures, faire l'une des choses suivantes :

Retirer tous les alimentes congelés et les entreprises dans un entrepôt frigorifique.
S'il est impossible d'acceder à un entrepôt, consommer les aliments périsibles ou lesmettre en conserve immédiatement.

NE PAS OUBLIER : Un congélateur plein restera froid plus Informations importantes à propos des tablettes et des longtemps qu'un congélateur partiellement rempli. Un congélateur couvercles en verre : plein de viande demeure froid plus longtemps qu'un congélateur Ne pas nettoyer les tablettes ou les couvercles de verre avec de rempli de pains et de pâtisseries. Si les alimentes contiennent deveau tiède lorsqu'ils sont froids. Les tablettes et couvercles cristaux de glace, ils peuvent être remis à congefer, toutefois lapeuvent se briser s'ils sont exposés à un changement de qualité et la saveur risquent d'en être affectées. Si les alimentes températures ou impact soudain, tel qu'une chute. Le verresemblant de piétrtre qualité, les jeter. trempe est concu pour se briser en de multiples petits morceaux

Précautions à prendre avant un déménagement

En cas de déménagement et de déplacement du congelateur dans une nouvelle habitation, suivre ces étapes pour préparer le déménagement.

1. Retirer tous les alimentes surgelés.
2. Debrancher le congelateur.
3. Retirer toutes les pieces amovibles, bien les enveloppper et les attacher ensemble avec du ruban adhésif pour qu'elles ne bougent et ne s'entrechoquant pas durant le déménagement.
4. Bien nettoyer le congelateur.
5. Maintenir le couvercle fermé à l'aide de ruban. Utiliser aussi du ruban pour maintenir le cordon en place.

Lors du déménagement vers une nouvelle maison, consulter le guide de démarrage rapide et les « Instructions d'installation » ou manuel d'utilisation pour obtenir des informations sur l'installation et le réglage des commandes.

INSTRUCTIONS D'INSTALLATION

Déballage du conGPLateur

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

Enlèvement des matériaux d'emballage

Enlever tout résidu de ruban adhesif et de colle des surfaces avant de lemettre en marcheYOURcongelatour.Frotter une petite quantite de savon liquide a vaisselle sur l'adhesif avec les doigts.Rincer a I'eau tiède et secher.
■ Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésiif ou la colle. Ces produits peuvent endommager la surface de votre congélateur. Pour plus de renseignements, voir la section « Sécurité du congélateur vertical »

Lors du déplacement du congelateur

Ce congélateur est lourd. Lors du déplacement de ce congélateur pour un nettoyage ou un entretien, veiller à recouvrir le plancher d'un carton ou panneau de fibre dur pour éviter de l'endommager. Toutjours tirer le congélateur tout droit lors du déplacement. Ne pas incliner le congélateur d'un côté ou de l'autre ni le « faire marcher » en essayant de le déplacer, car le sol pourrait être endommaged.

Nettoyage avant utilisation

Après avoir enlevé tous les matériaux d'emballage, nettoyer l'intérieur du congealateur avant de l'utiliser. Voir les instructions de nettoyage dans la section « Entretien et nettoyage »

Spécifications électriques

A AVERTISSEMENT

Risque de décharge électrique

ou Brancher l'appareil sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

Avant de placer le réfrigerateur à son emplacement final, il est important de s'assurer d'avoir la connexion électrique appropriée.

Méthode recommendée de liaison à la terre

Un circuit de 115 V CA à 60 Hz relié à la terre et protégé par un fusible de 15 A ou 20 A est requis. Il est recommendé d'utiliser un circuit distinct qui n'alimentera que le congelateur. Utiliser une prise de courant dont l'alimentation ne peut pas être interrompue par un interrupteur. Ne pas utiliser de rallonge.

REMARQUE: Avant de procéder à tout type d'installation, de snettoyage ou de changement d'une ampoule, tourner le bouton rotatif sur « 0 » sur les modèles à dégivrage manuel, ou appuyer sans relâcher sur Temp setting (réglage de température) pendant 3 secondes sur les modèles à dégivrage automatique pour désactiver le refroidissement, puis déconnecter le congealateur de la source de courant électriche. Déconnecter ensuite le réfrigérateur de la source de courant électriche.

Style 1 - Modèles à dégivragé,style 2 - Modèles à manuel dégivrage automatique

hold 3 sec.

Exigences d'emplacement

AVERAGEMENT

Risque d'explosion

Garder les matieres et les vapeurs inflammables, telles que l'essence, à l'écart de l'appareil.

Utiliser un produit de nettoyage ininflammable.

Le non-respect de ces instructions peut cause un décès, une explosion ou un incendie.

Ventilation et espace libre

Garder les matieres et vapeurs inflammables, telles que l'essence, loin du congelateur.
Ne pas couvir le congelateur d'un drap, d'une couverture ou d'une nappe. Ceci réduit la circulation d'air.
Laisser au minimum 3 po (7,5cm) d'espace des deux cotés congélateur et 2 po (5cm) entre l'arrière du congélateur et mur. Si le congélateur doit être place pres d'un mur fixe, laur espace supplémentaire cote charnière pour que la portepuisse s'ouvrir en plus grand.

Temperature

Le congélateur fonctionne à son efficacité maximale lorsqu'il se trouve dans un endroit où la température ne descend pas en dessous de 40^ (5 °C). Installer le congélateur dans un endroit où la température ne descend pas en dessous de cette température recommandaee.

Lors du déplacement à l'emplacement final

• Les dimensions suivantes sont utilisées pour les concélateurs verticaux de 16 po. 18 po et 20 po lorsqu'ils n'y en a pas plusieurs les uns à cotoé des autres.

Pour les appareils mis les uns a coté des autres et les réfrigerateurs, consultez les informations suivantes

REMARQUE: Ce congélateur peut être installé côte à côte à un autre réfrigerateur ou congélateur. Laisser 1 po (2,54 cm) d'espace derrière le congélateur et 1/4 po (6,4 mm) entre les appareils.

Spécifications de l'alimentation en eau (sur certains modèles)

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outillage nécessaire :

Tournevis à tete plate

Tournecrou de 1/4 po

Clés ouvertes de 7/16 po et
Foret de 1/4 po

1/2 po ou 2 clés à molette

Perceuse sans fil

REMARQUE :

Votre marchand de réfrigerateurs propose une trousse avec un robinet d'arrêt à étrier de 1/4 po (6,35 mm), un raccord et un tube en polyéthylène réticulé. Avant d'en faire l'achat, s assurer que le robinet d'arrêt à étrier est conforme aux codes locaux de plomberie. Ne pas employerer de robinet d'arrêt à étrier de 3/16 po (4,76 mm) ou de type à percer - ils réduisent le débit d'eau et s'obstruent plus facilement.

IMPORTANT:

■ Si on met le congélateur en marche avant que la canalisation d'eau ne soit raccordée, etéindre la machine à glaçons.
Toutes les installations doivent être conformes aux exigences du des codes locaux de plomberie.

Utiliser un tuyau en polyethylene réticulé et vérifier qu'il n'y a ssepas de fuite. Installer des tuyaux en polyethylene réticulé seulement là où les températures resteront au-dessus du point de congelation.

Pression d'eau

Une alimentation en eau froide avec une pression entre

30 et 120 Ib/ po^2 (207 et 827kPa ) est nécessaire pour faire

actionner le distributeur d'eau et la machine à glaçons. Pour toute question au sujet de la pression de l'eau, consulter la section « Dépannage » ou faire appel à un plombier qualifié agréé.

Alimentation en eau par osmose inverse

Si un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 276 à 414 kPa (40 à 60 lb/po²).

Si la pression de I'eau au système d'osmose inverse est inférieure à une valeur entre 40 à 60 lb/po² (276 à 414 kPa), une pompe de surpression peut être insérée sur le petit tuyau qui va de la canalisation d'eau froide à l'entrée du système d'osmose inverse.

Si le distributeur d'eau ne distribue toujours pas d'eau correctement :

Vérifier que le filtré à sédiment dans le système à osmose inverse n'est pas obstrué. Remplacer le filtré si nécessaire.
Laisser le réservoir du système d'osmose inverse se replir après une utilisation intense.
Si le réfrigerateur comporte un filtré à eau, celui-ci peut réduire la pression de l'eau lorsqu'il est utilisé avec un système d'osmose inverse. Enlever le filtré à eau.

Pour toute question au sujet de la pression de votre eau, consultier la section « Dépannage » en ligne ou faire appel à un plombier équilifié/agré.

Raccordement à la canalisation d'eau

Raccordement à la canalisation d'eau

1. Debrancher le congelateur ou déconnecter la source de courant électricque.

2. Couper l'alimentation principale en eau. Ouvrir le robinet le plus proche assez longtemps pour vider l'eau du tuyau.

3. Trouver une canalisation d'eau froide vertical de 1/2 po à 1^1 / 4 po (12,7 mm à 3,18 cm) à proximé du congelasteur.

IMPORTANT:

Vérifier qu'il s'agit d'une canalisation d'eau froide.
- On peut aussi utiliser une canalisation horizontale; dans ce cas, on devra percer sur la face supérieure du tuyau et non pas au-dessous. Ceci permet de tener la perceuse à l'écart de l'eau et d'empêcher les sédiments qu'on trouve normalement dans l'eau de s'accumuler dans le robinet d'arrêt.
4. Determiner la longueur de la canalisation en cuivre ou en polyethylene réticulé à utiliser. Mesurer la distance entre le raccord situé sur la partie inférieure arrêtée gauche du congeilateur et la canalisation. Ajouter 7 pi (2,1 m) pour permettre les opérations de nettoyage. Utiliser une canalisation en cuivre ou en polyethylene réticulé de 1/4 po (6,35 mm) (diamètre externe). Veiller à ce que la canalisation en cuivre ou en polyethylene réticulé soit coupée d'équerre aux deux extrémités.
5. À l'aide d'une perceuse sans fil, percer un trou de 1/4 po (6,35 mm) dans la canalisation d'eau froide selectionnée.

A. Canalisation d'eau froide
E. Virole de compression
F. Robinet d'arrêt
B. Bride de tuyau
G. Écrou de pressé-étoupe
C. Tuyau en cuivre ou en polyethylene réticulé
D. Écrou de compression

1. Fixer le robinet d'arrêt sur la canalisation d'eau froide avec la bride de tuyau. Veiller à bien insérer l'extrémité de sortie da le trou de 1/4 po (6,35 mm) de la canalisation d'eau; veiller placer correctement le joint sous la bride du tuyau. Serrer l'écrou de serrage. Serrer lentement etUniformément les vis fixant la bride de tuyau sur le tuyau afin d'assurer I'étanchéi du joint. Ne pas serrer excessivement, car ceci pourrait provoquer l'écrasement de la canalisation en cuivre ou en polyéthylene réticulé.
2. Enfilier la bague et l'écrou de compression sur la canalisation en cuivre ou en polyéthylene réticulé comme illustré. (Le tuyau en polyéthylene réticulé est fourni avec la virole de compression et l'écrou installés.) Insérer l'extrémité de la canalisation directement dans l'extrémité de sortie, aussi loin que possible. Visser l'écrou de compression sur l'extrémité de sortie du raccord à l'aide d'une clé à molette. Ne pas serrer excessivement.
3. Placer le bout libre de la canalisation dans un contenant ou évier et ouvrir le robinet principal d'alimentation en eau. Laisser l'eau s'écouer par la canalisation jusqu'à ce qu'elle soit limpide. Fermer le robinet d'arrêt de la canalisation d'eau. Loverle tube de cuivre ou de polyéthylene réticulé.

Raccordement au concélateur

1. Raccorder la canalisation en cuivre ou en polyéthylene réticulé au robinet d'arrivée d'eau à l'aide d'un écrou et d'une bague de compression, comme illustré. Serrer l'écrou de compression. Ne pas serrer excessivement.

A. Bride de tuyau
B. Vis de bride de tuyau
C. Tuyau en cuivre ou en polyethylene réticulé

D. Écrou de compression
E. Orifice d'arrivee d'eau

1. À l'aide de la bride du tuyau à l'arrière du congelateur, fixer le tuyau au congelateur comme illustré. Ceci aide à éviter d'endommager le tube lorsque le réfrigerateur est pousse contre le mur.
2. Ouvrir le robinet d'arrêt.
3. Vérifier qu'il n'y a pas de fuites. Serrer tous les raccords (y compris les raccords du robinet) ou les écrous qui doivent des fuites.
4. La machine à glaçons compte un filtré à eau incorpore. Si les caractéristiques de l'eau requisent un second filtré à eau, installer celui-ci dans la canalisation d'eau de 1/4 po (6,35 mm) à l'une ou l'autre des extrémités de la canalisation. Se procurar un filtré à eau auprès de votre revendeur d'appareils menagers le plus proche.

A VERTISSEMENT

a

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

Brancher l'appareil dans une prise à 3 alveoles reliée à la terre.

Porteducongélateur

Outils nécessaires: Clé à douille de 5/16 po, clé à douille de 3/8 po, couteau à mastic plat de 2 po

IMPORTANT:

Toutes les illustrations mentionnées dans les instructions suivantes sont incluses plus loin dans ce manuel. Les illustrations correspondant à une porte s'ouvrant à droite (charmières installées à droite à l'usine).
■ Si on souhaite seulement enlever et réinstaller les portes, voir les sections « Démontage - Portes et charnière » et « Réinstallation - Portes et charnières »
Avant de commencer, fermer la commande et-retirer les alimentents et tout balconnet régiable ou compartmentement utilisaire de la porte.

Démontage - Porte et charnières

Vis de charnière à tête hexagonale

1. Debrancher le congelateur ou déconnecter la source de courant électrique.
2. Laisser la porte du congelateur fermée jusqu'au moment desoulever pour la dégager de la caisse.

REMARQUE: Prévoir un support additionnel de la porte pendant le déplacement des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintainir en plan pendant la manutention.

1. Enlever les pieces de la charnière supérieure - voir l'illustration « charnière supérieure »
2. Soulever la porte du concélateur pour la séparer de la charnière inférieure et de la caisse et la conserver à part.
3. Retirer les quatre vis de charnière à tete hexagonale et la charnière inférieure. Voir l'illustration « Charnière inférieure

Inversion du sens d'ouverture de la porte (facultatif - sur certains modèles)

IMPORTANT : Pour inverser le sens d'ouverture de la porte, suivre les instructions de la section « Inversion du sens d'ouverture de la porte (facultatif - sur certains modèles) Si vous ne souhaitez pas inverser le sens d'ouverture des portes, voir la section « Réinstallation des portes et des chamîères »

Armoire

1. Retirer les vis des trous de charnière de la caisse comme indiqué dans le graphique 2.
2. Retirer l'axe de charnière inférieure de la bride de charnière.
3. Retirer les oeillets recouvrant les trous du côte opposé de la charnière inférieure.
4. Reinstaller l'axe de charnière dans l'autre trou de la bride de charnière. Voir l'illustration 3.
5. Réinstaller la bride de charnière sur la caisse à l'aide des quatre vis de charnière à tête hexagonale.

Porte

1. Sur certains modèles, enlever le bouchon d'obturation de charnière au sommet de la porte.
2. Retirer la butée de porte du bas de la porte.
3. Placer la butée de porte du côte opposé en s'assurant que trou de la bride de butée de porte est parfaitement aligné le trou de la porte destiné à l'axe de charnière inférieure.
4. À l'aide des vis retirees à l'étape 2, fixer le support de butée de porte au bas de la porte.
5. Serrer toutes les vis. Conserver la porte du concélateur à part jusqu'à la mise en place de la charnière inférieure.

Réinstallation - Porte et charnières

REMARQUE: Si on inverse le sens d'ouverture de la porte, considérer l'image symétrique.

1. Assembler les pieces de la charnière inférieure ( comme indiqué) et serrer les vis. Voir l'illustration « Charnière inférieure ». Réinstaller la porte du congelateur.
   REMARQUE: Prévoir un support additionnel de la portependant le déplacement des charnières. La force d'attractiondes aimants des portes ne suffit pas à les maintainir en placependant la manutention.
2. Assembler les pieces de la charnière supérieure (voir l'illustration « charnière supérieure »). Ne pas serrer complètement les vis.

Étapes finales

1. Inspector tous les trouss. Vérifier que toutes les vis sont en place. Réinstaller le couvercle de la charnière supérieure. Voir l'illustration de la charnière inférieure.
2. À l'aide des oeillets fournis, recouvrir les trouss restants situés sur le côte opposé de la charnière inférieure.
3. Brancher à une prise à trois alveoles reliée à la terre.
4. Réinitialiser la commande.
   1.5. Reinstaller toutes les pieces amovibles de la porte et remettre les alimentents dans le congelateur.

Nivellement du congelateur et fermeture de la porte

Style 1 - Sans grille

1. Repérer les deux pieds de nivellement avant fixés parmi les matériaux d'emballage.
2. Visser ces pieds dans les trouss avant situés au bas du conGPLateur. L'arriere du conGPLateur repose sur deux supports fixes.
   »3. Ajuster suffisamment les pieds avant pour séparer la caissé du sol.
3. Placer un niveau au sommet de la caisse du congelateur transversalement, puis dans le sens avant-arrête. Pour soulever un coin, faire tourner le pied dans le sens antihoraire. Sous Pour abaiser un coin, faire tourner le pied dans le sens horaire.

1. Repeter l'etape 4 jusqu'à ce que le congélateur soit d'aplomb.
2. Une fois le conGPLateur rempli d'aliments, vérifier de nouveau le niveau comme a I'etape 4.

Style 2 - Avec grille

Le conGPLateur est equipé de deux pieds reglables - un de chaque cote. L'arriere du conGPLateur repose sur deux roulettes fixes. La grille de la base recouvre les pieds de stabilisation reglables. Avant de réaliser les ajustements, retirer la grille de laavage et déplacer le conGPLateur à son emplacement définitif.

Outils nécessaires : Tourne-écrou de 1/4 po, tournevis cruciforme

1. S'assurer que le concélateur est stable. Si le concélateur semble instable ou qu'il roule vers l'avant lorsqu'on ouvre la fille porte, régler les pieds de nivellement.

2. Retirer les vis de la grille de la base. Saisir fermement la g et la tirer vers soi. Ouvrir la porte du congelateur pour acc aux pieds de stabilisation.

REMARQUE : Pour permettre au concélateur de rouler plus facilement, soulever le pied de stabilisation en le tournant dans le sens antihoraire.

1. Déplacer le conGPLateur jusqu'à son emplacement final.

IMPORTANT : Pour éviter d'endommager le sol lors du déplacement d'un produit, toujours faire attention à la manière dont le produit est déplace et utiliser des mesures de protection. Éviter de tirer ou de pousser le produit, car cela peut creer des frictions et des rayures. À la place, soulever et porter, ou utiliser un morceau de tissu sous le produit pour éviter tout contact direct avec le sol.

1. Abaisser les pieds de stabilisation en les tournant dans les sens des aiguilles d'une montre, jusqu'à ce que les deux pieds de stabilisation soient bien en contact avec le sol. Ce arrangement vise à empêcher le congealateur de rouler vers l'avant à l'ouverture des portes.

IMPORTANT: Si des ajustements sont nécessaires par la suite et si cela comprend les pieds de stabilisation, les deux pieds de stabilisation doivent être tournés de façon égale pour conserver l'aplomb du congelateur. Pour les modèles verticaux, abaiser les pieds de stabilisation en les tournant dans le sens horsaire, jusqu'à ce que les roulettes ne touchent plus le sol et que les deux pieds de stabilisation soient fermement en appui sur le sol. Pour éviter d'endommager le réplancher, bien le recouvrir de carton ou de contreplaqué pendant le déplacement de l'appareil.

1. S'assurer que la porte ferme facilement. Si vous etes satisfai de la facilité avec laquelle la porte s'ouvre et se ferme, sauter la section suivante. Cependant, si la porte ne ferme pas facilement ou qu'elle s'ouvre d'elle-même, régler l'inclinaison.

Ajustement de l'inclinaison de la caisse

REMARQUE: Si une autre personne pousse le haut du concélateur, le poids devient moins lourd sur les pieds de stabilisation. Ceci facilité leur rotation.

Ouvrir la porteducongélateur.Utiliser un tourne-écrou de 1/4 po pour tourner les deux pieds de stabilisation du même nombre de tours dans le sens horaire.Cela souleve I'avant du concélateur.Cela peut nécessiter plusieurs tours pour permettre à la portede se fermer plus facilement.

Stabilisation du congelateur :

Ouvrir la porte du congelateur. Utiliser un tourne-écrou de 1/4 po pour tourner les deux pieds de stabilisation du même nombre de tours dans le sens horaire, jusqu'à ce qu'ils soient fermement en appui sur le sol. Vérifier de nouveau. Si le résultat n'est pas satisfaisant, continuer de régler les pieds de nivellement en tournant la vis par demi-tours jusqu'à ce que le congelateur ne roule plus vers l'avant lors de l'ouverture de la porte.

1. Réinstaller la grille de la base en alignant les extrémités de la grille avec les dispositifs de niveaument de chaque côte et emboiter la grille. Réinstaller les vis cruciformes.

A. Pied de stabilisation

B. Rouleau avant (en option pour les modèles verticaux)

Retrait et réinstallation de la poignée (sur certains modèles)

Retrait de la poignée :

Desserer les vis de blocage situées sur le côté de la poignée à chaque extrémité. Voir l'illustration « Inversion du sens d'ouverture de la porte et retrait de la poignée »

2: Retirer la poignee des oeillets.

Reinstallation de la poignee :

1. Placer la poignée sur les oeillets en s'assurant que les oeillets sont bien installés dans les trous de la poignée.

2. Serrer les vis de blocage supérieures et inférieures à l'aide de la clé à tête hexagonale fournie. Voir l'illustration « Inversion du sens d'ouverture de la porte et retrait de la poignée ». Ne pas serrer excessivement les vis de blocage.

Dépose et réinstallation de la porte

Inversion du sens d'ouverture de la porte et retrait de la poignée (facultatif)

Tabletes du réfrigérateur

Conserver les alimentés similaires ensemble et ajuster les tablettes pour les adapter à différentes hauteurs. Ceci réduira la durée d'ouverture de la porte du réfrigerateur et fera economiser de l'énergie.

Pour enlever et réinstaller une tablette :

1. Retirer la tablette en la soulevant et en la tirant pour l'extraire.

A. Finition décorative

1. Reinstaller la tablette en la plaçant sur les supports situés sur les parois laterales.

REMARQUE : Lors de l'installation des tablettes, la finition décorative doit être place à l'avant.
