MODE D'EMPLOI Malicio 40L THERMOR
Chauffe-eau
electrique
de 40 à 80L
Elektrische boiler
JUSQU'A 10% (1) D'ÉCONOMIES D'ENERGIE
(1) Par rapport au même chauffe-eau sans mode Auto activé. Test réalisé selon la réglementation CE.
www.thermor.fr

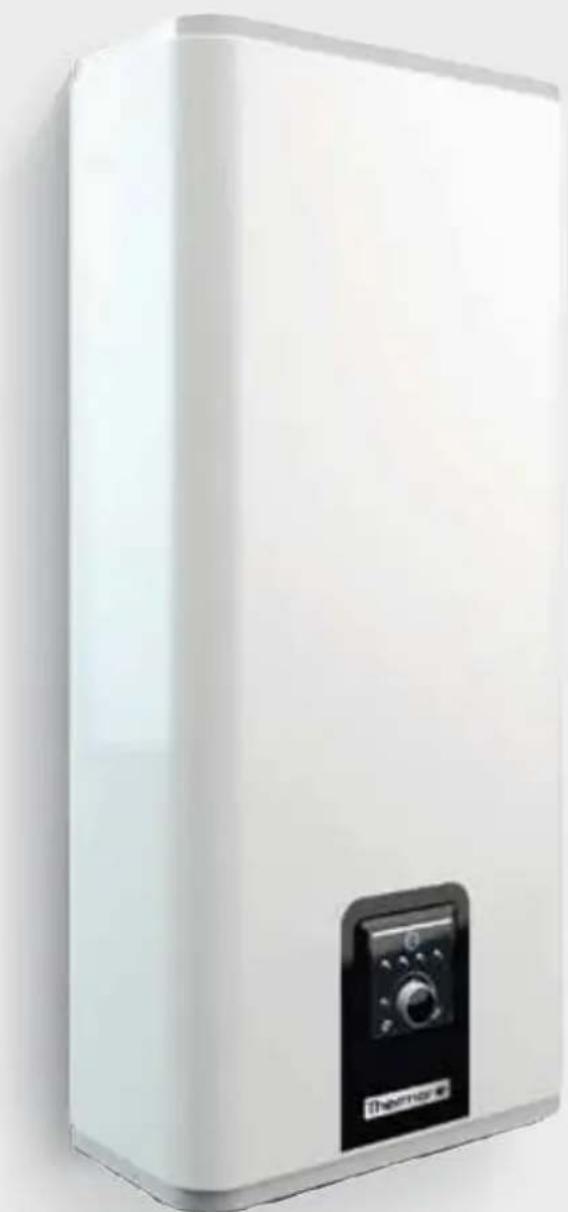

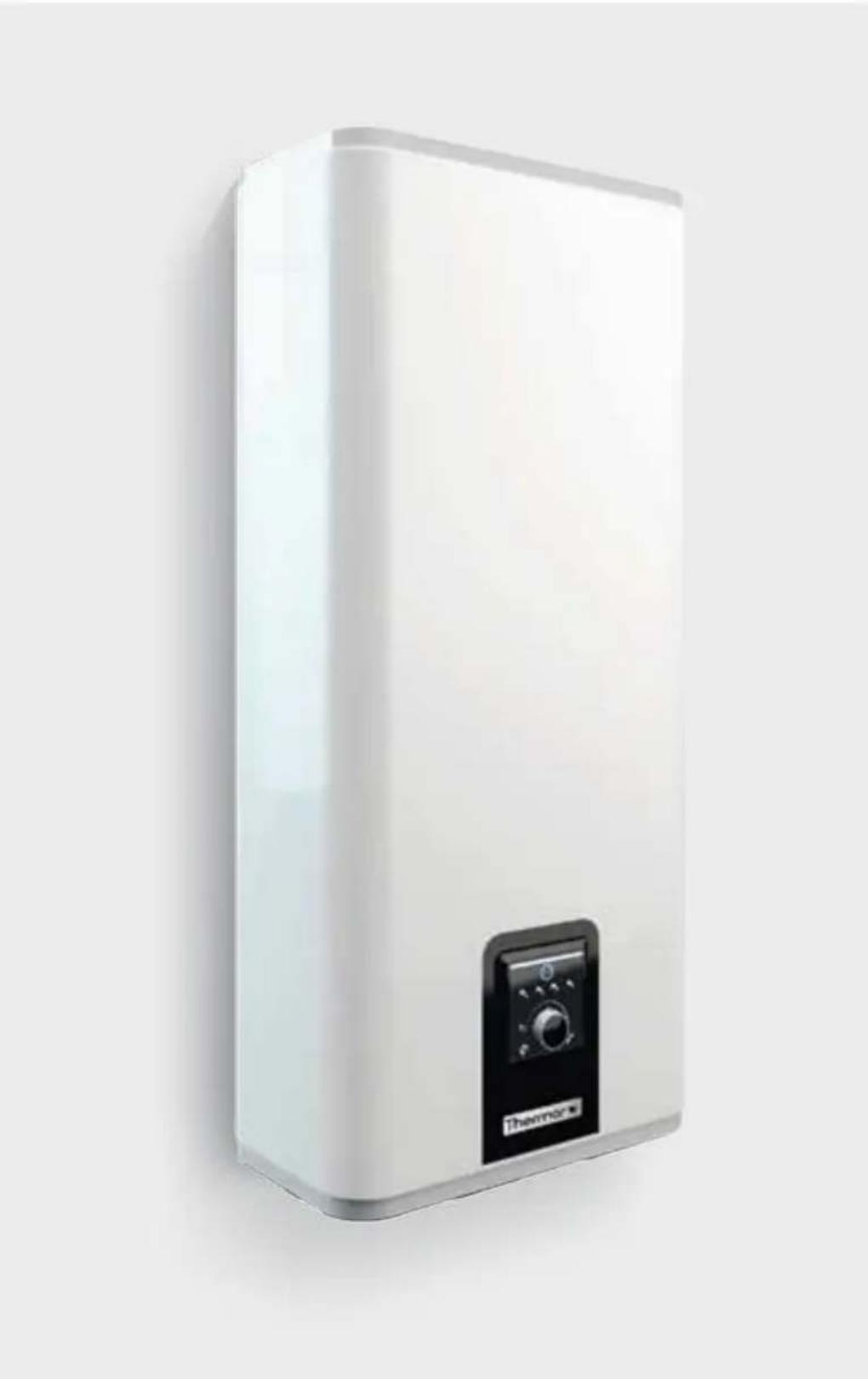

MALICIO
Chauffe-eau electrique
Elektrische boiler
Nous vous remercions d'avoir besoin ci cet apparéil et de nous avoir ainsi témoigné votre confiance.
5ANS
SUR LA CUVE
2ANS
SUR LES PIECES
(1) Sur les pièces
amovibles et electriques.
Avertissements Généraux
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier par l'intérmédiaire d'une personne responsable de leur sécurité d'une surveillance ou d'instructions préalables concernant l'utilisation de cet apparéil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil. Cet apparéil peut être utilisé par des enfants d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentalles réduites ou dénués d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(es) ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Le nettoyage et l'entretien par l'usager ne doit pas être effectuels par des enfants sans surveillance.
INSTALLATION
ATTENTION : Produit lourd à manipuler avec précaution.
- Installer l'appareil dans un local à l'abri du gel (4°C à 5°C minimum).
- Placer l'appareil dans un lieu accessible.
- La destruction de l'appareil par surpression due au blocage de l'organe de sécurité est hors garantie.
- Prévoir une aération du local d'installation. La température de ce local ne devra pas dépasser 35^ .
- Lors de l'installation dans une salle de bain (voir figures page 10), le chauffe eau ne doit pas etre instalé dans le volume V1 ou V2. Si les dimensions ne le permettent pas, il peut cependant etre instalé dans le volume V2. Il sera positionné le plus haut possible dans le volume V1 en montage horizontal
- Dans tout les cas de montage s'assurer que la cloison est capable de supporter le poids de l'appareil rempli d'eau.
- Les étriers de montage ne permettent de fixer l'appareil que dans les configurations précises dans ce manuel. Ils ne permettent pas de fixer l'appareil au plafond
- Laisser au-dessous des extrémités des tubes de l'appareil un espace libre d'au moins égal à 400 mm pour pouvoir intervenir sur les équipements et accessoires.
- Se conformer aux figures d'installation pour le montage
- Il est impératif d'inverter un bac de détention sous le chauffe-eau lorsque celui-ci est positionné dans un faux plafond, des combles ou au-dessus de locaux habitats. Une évacuation raccordée à l'égout est nécessaire.
Cet apparéil n'est pas conçu pour être installé au-delà de 3000 m d'altitude.
Avertissements Généraux
RACCORDEMENT HYDRAULIQUE
- Un groupe de sécurité neuf, taré à 0,7 MPa (7 bar) (non fourni avec le chauffe-eau) de dimension minimale 1 / 2 et conforme à la norme EN 1487 sera obligatoirement raccordé directement sur l'entrée d'eau froide du chauffe-eau. Il devra être placé à l'abri du gel (4^ - 5^ minimum)
- Un réducteur de pression (non fourni) est nécessaire lorsque la pression d'alimentation est supérieure à 0,5 MPa (5 bar). Il devra être installé sur l'arrivée d'eau froide, après le compteur
- Vos tuyauteries doivent être rigides (cuivre) ouSouple (flexibles tressés en acier inoxy-dable) et supporter 100^ et 1 MPa (10 bar). Sinon utiliser un limiteur de température.
- Raccorder l'organe de sécurité à un tuyau de vidange, maintainu à l'air libre, dans un environnement non soumis au gel (4°C à 5°C mini), en pente continue vers le bas pour l'évacuation de l'eau pour l'évacuation de l'eau de dilatation de la chauffe ou en cas de vidange du chauffe-eau

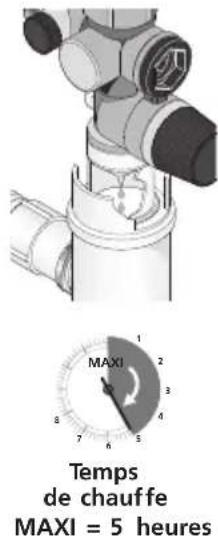

- Le dispositif de vidange du groupe de sécurité doit être mis en fonctionnement périodiquement (au moins une fois par mois). Cette manoeuvre permet d'évacuer d'eventuels dépôts de tartre et de vérifier qu'il ne soit pas bloqué.
- Pour vidanger l'appareil, couper le courant, fermer l'alimentation d'eau froide, puis vidanger grâce à la manette du groupe de sécurité en ayant ouvert un robinet d'eau chaude.
- Vérifier le bon replissage du chauffe eau avant sa mise sous tension, en ouvrant un robinet d'EAU CHAULE de l'EAU FROIDE doit s'écouler.
- Un léger dégagement de fumée peut apparaitre pendant le début de la chauffe, se dégagement est normal.
RACCORDEMENT ÉLECTRIQUE
Avant tout démontage du capot, s'assurer que l'alimentation est coupée pour éviter tout risque de blessure ou d'électrocution.
L'installation électrique doit composer en amont du chauffe-eau un dispositif de coupure omnipolaire (porte fusible, disjoncteur avec une distance d'ouverture des contacts d'au moins 3mm , disjoncteur différentiel de 30mA ).
Si le cable d'alimentation est endommagé, il doit être remplace par un cable de mêmes caractéristiques ou un ensemble spécial disponible au pres du fabricant ou de son SAV. La mise à la terre est obligatoire. Une borne spéciale portant le repère est prévue à cet effet. Il est interdit de raccorder directement les résistances sur le réseau.
La notice de cet apparéil est disponible auprès du service client (coordonnées en fin de notice)
Manuel d'installation et d'entretien
Chauffe-eau
Sommaire
Installation
Avant de commencer 4
Contenu du colis 4
Accessoires a prévoir 4
Outillage nécessaire 5
Main d'oeuvre 5
Scheme general d'installation 6
Où installer mon chauffe-eau 10
Précautions 10
Installation spécifique en salle de bain 10
Comment installer mon chauffe-eau 11

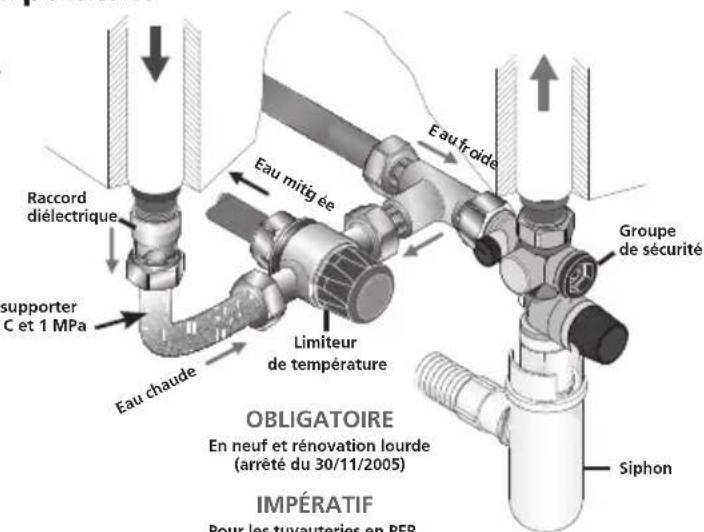

Le raccordement avec limiteur de tempereure 13
Le raccordement avec limiteur de pression 14
Le remplissage du chauffe-eau 14
Raccordement electrique du chauffe-eau 15
Mise en service du chauffe-eau 16
Conseils d'entretien domestique 16

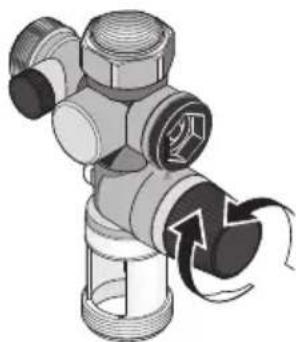

Le groupe de sécurité 16
Vidange d'un chauffe-eau 17
Detertrage 17
Champ d'application de la garantie. 18
1. Avant de commencer
1.1. Contenu du colis
Votrecoliscompend:
Notice
Raccord dielectrique 1 / 2^
Emballage
Chauffe-eau
Adaptatour F/M
1 / 2^ - > 3 / 4^
Étriers de fixation
multi position

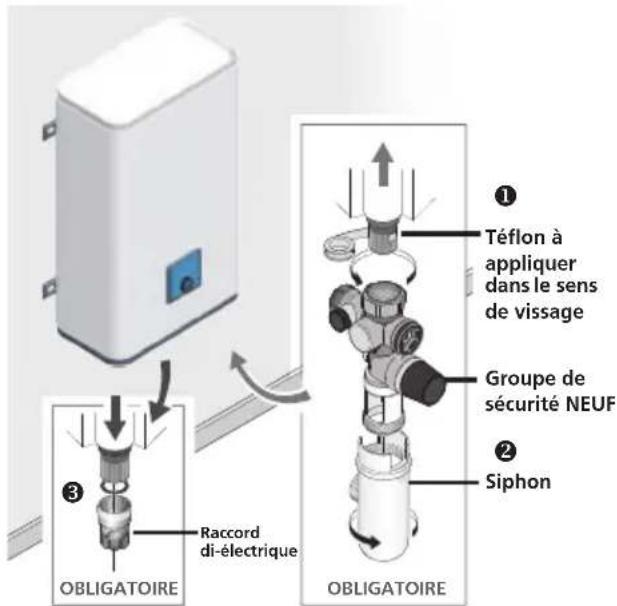

1.2. Accessoires à prévoir
1.2.1. Les accessoires obligatoires et conseillés
Pour l'installation de votre chauffe-eau, vous devez prévoir les éléments suivants :
Groupe
de sécurité NEUF
Siphon
Liminetur
de température
Obligatoire en neuf et renovations lourdes
Sortie de cable murale
Système de fixation
(0 10 mm mini)
(Selon support)
Réducteur
depression
Obligatoire si la pression
d'eau de votre habitation est
supérieure à 5 bar (0,5 MPa).
Il doit être installé à la sortie
du compteur. (voir page 15)
1.2.2. Les accessoires optionnels
Le chauffe eau plat ne comprend pas d'accessoires de montage optionnels.
1.3. Outillage nécessaire
1.4. Main d'oeuvre
2 personnes pour le montage
2 heures
Tableau électrique 230V

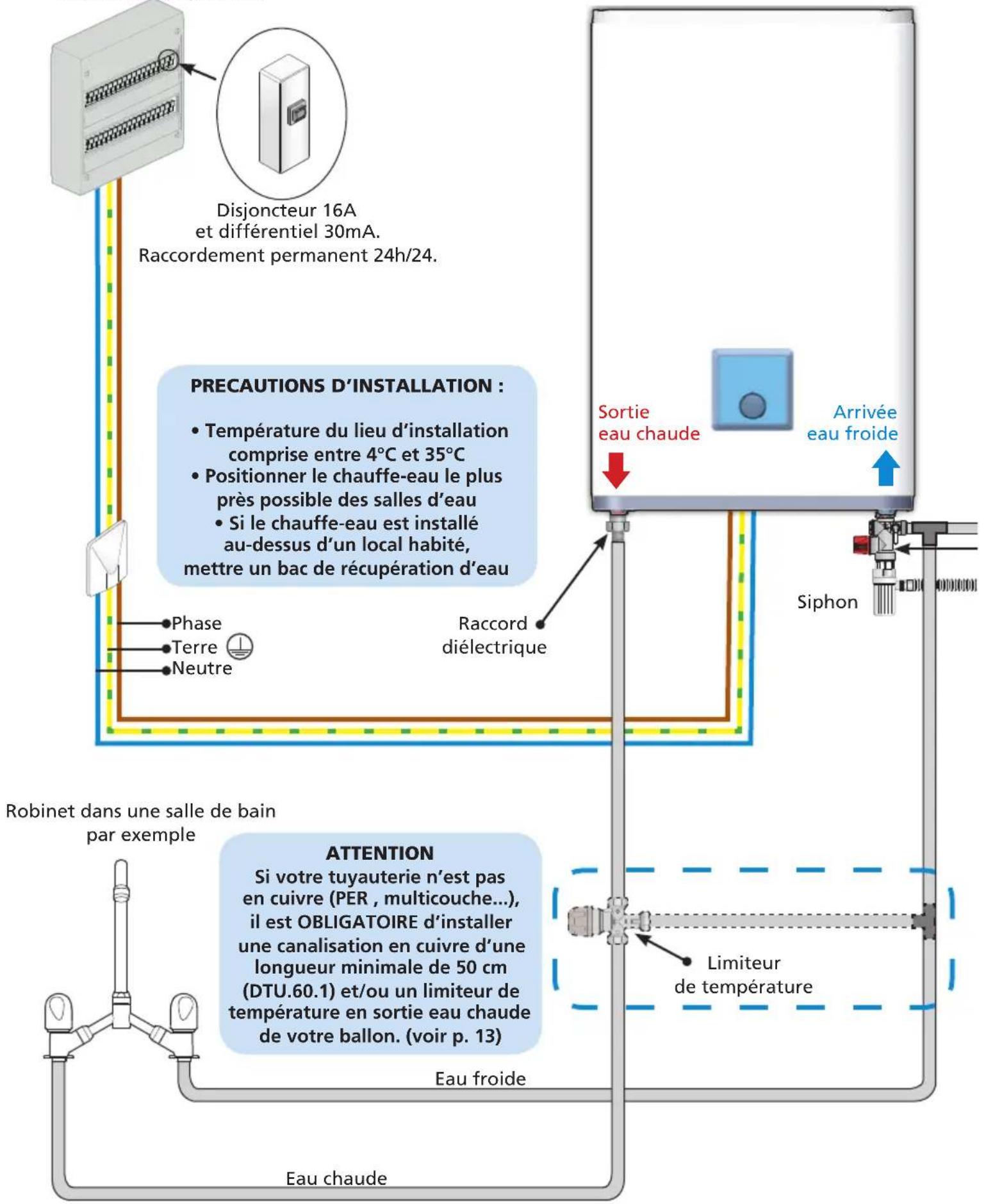

Schemegénérald'installation
Exemple avec un chauffe-eau vertical mural

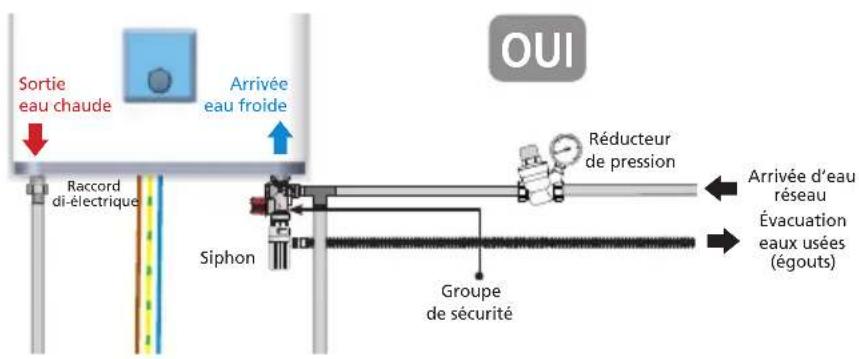

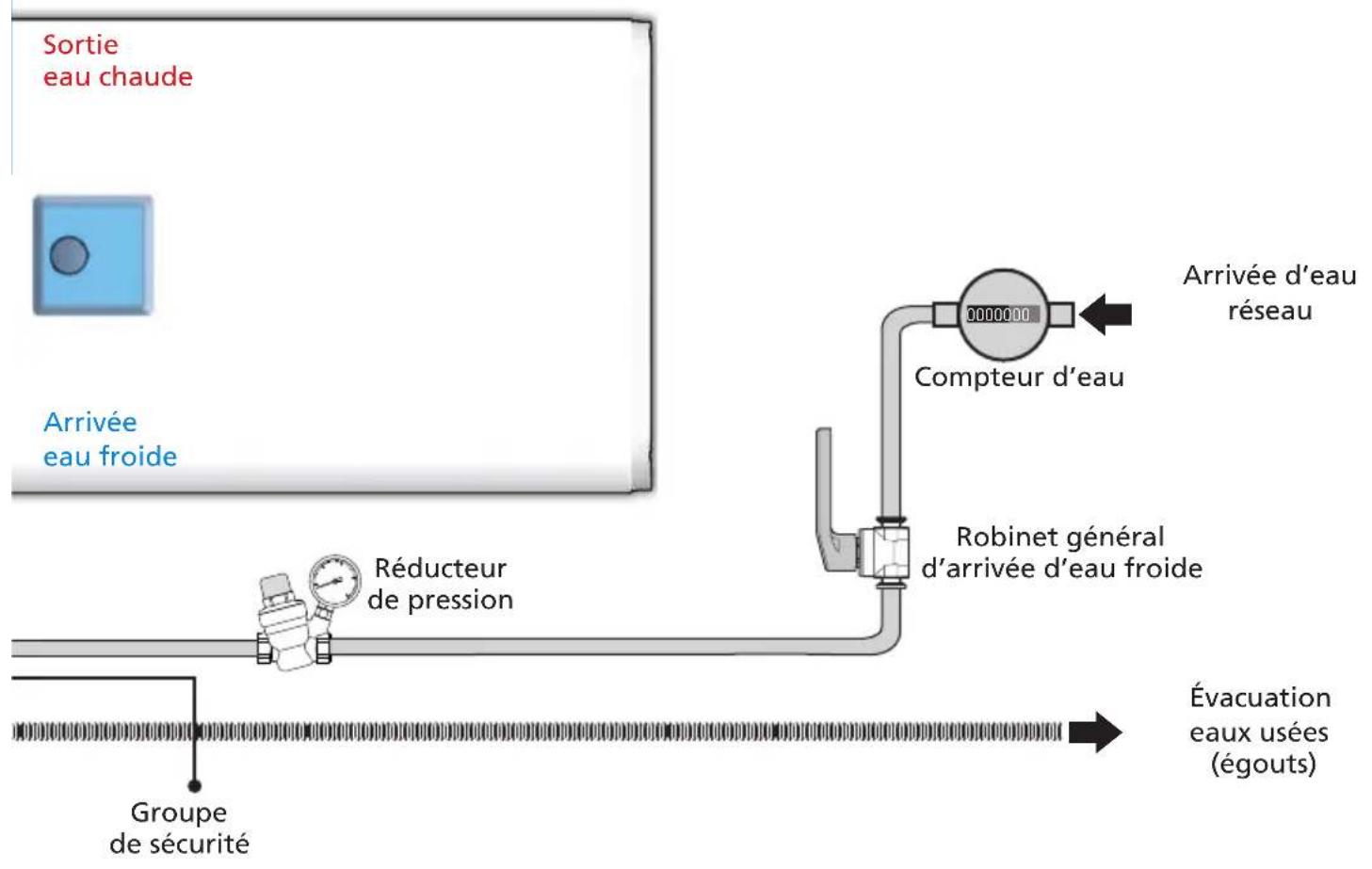

Réducteur de pression
Le réducteur de pression est un accessoire supplémentaire qui doit être installé à la sortie de votre compteur d'eau si la pression d'eau de votre habitation s'avere supérieure à 0,5 MPa (5 bar).
Il évitera que la soupape du groupe de sécurité ne s'ouvre de manière interpèstive lorsque le chauffe-eau n'est pas en fonctionnement.
Pour connaître la pression d'eau dans votre habitation vous pouvez vous renseigner auprès de votre fournisseur d'eau.

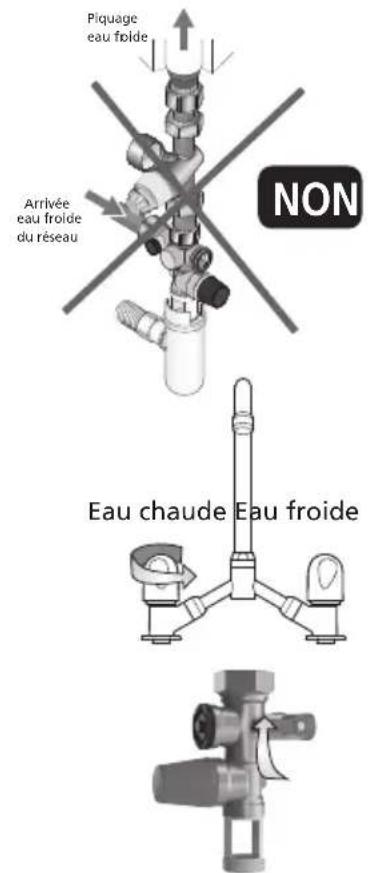

Attention: le réducteur de pression ne doit jamais être place entre le groupe de sécurité et la cuve du chauffe eau
Réducteur de pression
0000000
Compteur d'eau
Robinet general d'arrivee d'eau froide
Arrivée d'eau réseau

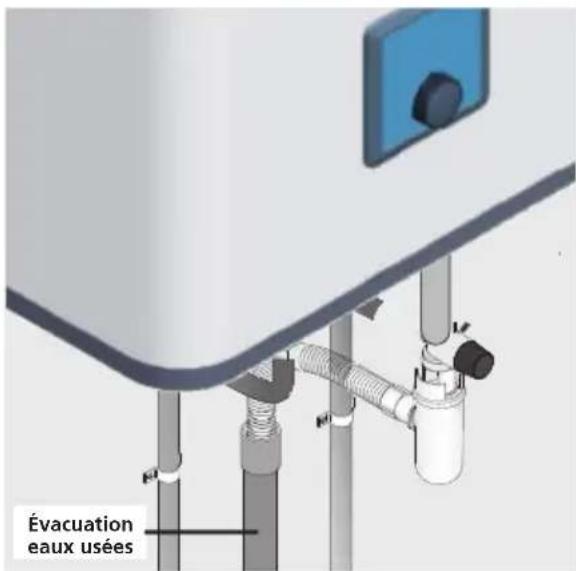

Evacuation
eaux usées
(égouts)
Groupe de sécurité
Groupe de sécurité
Le groupe de sécurité est un accessoire obligatoire. Son role est deMAINTER à l'intérieur du chauffeur une pression inférieure à 0,7 MPa (7 bar) pour éviter l'explosion de celui-ci (il remplit donc le même role qu'une soupape sur une cocotte minute).
Le groupe de sécurité laisse donc s'échapper de l'eau lorsque lechauffe-eau est en fonctionnement. Cétécoulement peut représenter jusqu'à 3% du volume du chauffe eau par cycle de chauffe.
Attention: le groupe de sécurité doit toujours être raccordé directement à l'entrée eau froide du gallon. Rien ne doit être installé entre le groupe de sécurité et le chauffe eau. (aucune vanne, pas de réducteur de pression...)
Tableau électrique 230V

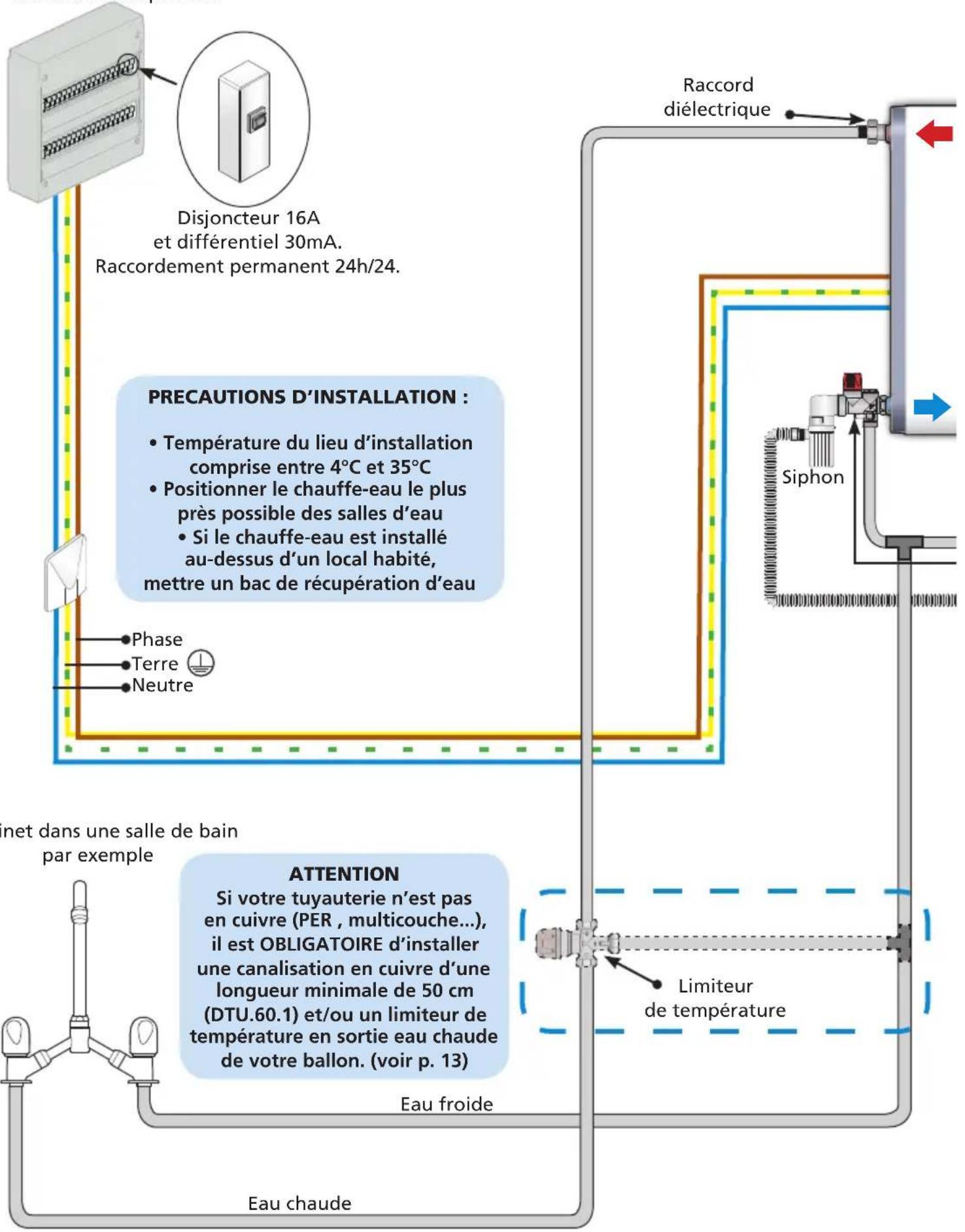

Schemegénérald'installation

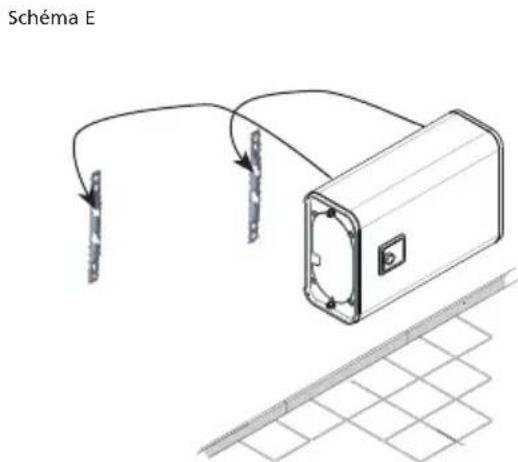

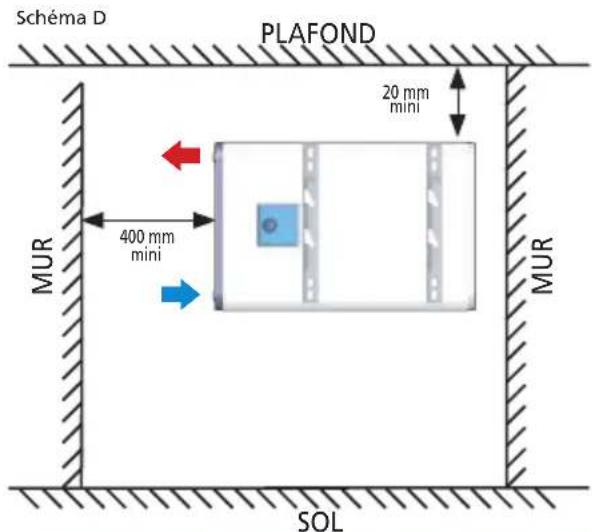

Exemple avec un chauffe-eau horizontal mural
Groupe de sécurité
Le groupe de sécurité est un accessoire obligatoire. Son role est de maintainir à l'intérieur du chauffe-eau une pression inférieure à 0,7 MPa (7 bar) pour éviter l'explosion de celui-ci (il remplit donc le même role qu'une soupape sur une cocotte minute).
Le groupe de sécurité laisse dont s'échapper de l'eau lorsque le chauffe-eau est en fonctionnement. Cet écoulement peut représenter jusqu'à 3% du volume du chauffe eau par cycle de chauffe.
Attention: le groupe de sécurité doit toujours être raccordé directement à l'entrée eau froide du gallon. Rien ne doit être installé entre le groupe de sécurité et le chauffe eau. (aucune vanne, pas de réducteur de pression...)
Réducteur de pression
Le réducteur de pression est un accessoire supplémentaire qui doit être installé à la sortie de votre compteur d'eau si la pression d'eau de votre habitation s'avere supérieure à 0,5 MPa (5 bar).
Il évitera que la soupape du groupe de sécurité ne s'ouvre de manière interpôstive lorsque le chauffe-eau n'est pas en fonctionnement. Pour connaître la pression d'eau dans votre habitation vous pouvez vous renseigner auprès de cette fournisseur d'eau.
Attention: le réducteur de pression ne doit jamais être place entre le groupe de sécurité et la cuve du chauffe eau
FR
Manuel d'installation : Lieu d'installation
2. Ou installer monchauffe-eau?
2.1 Précautions
-
Choisir un lieu d'installation dont la température sera toujours comprise entre 4^ et 35^ .
-
Le chauffe-eau doit être positionné le plus pres possible des points deuisages importants (salles de bains, cuisines...)
-
S'il est place en dehors du volume habitable (cellier, garage), les tuyauteries et les organes de sécurité devont etre isolés.
-
Prévoir une aération dans le local afin d'éviter les phénomènes de condensation et de corrosion de la peinture du chauffe-eau.
-
S'assurer que le mur support soit suffisamment résistant pour receivevoir le poids du chauffe-eau plein (voir tableau page 11).
-
En cas d'installation au dessus de locaux habitats (faux plafond; combles...) il est imperatif de prévoir un bac de récapération d'eau raccordé à l'égout sous le chauffe eau.
-
Prévoir en face de chaque équipement électrique un espace suffisant de 400mm pour l'entretien périodique des éléments chauffants.

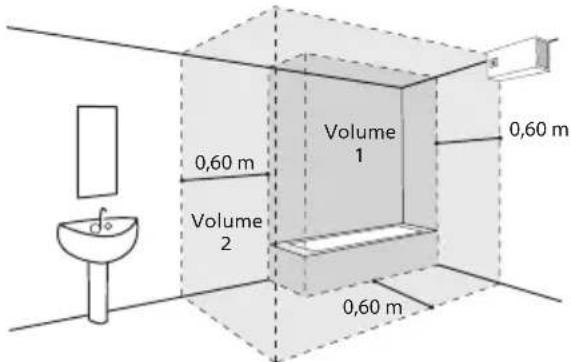

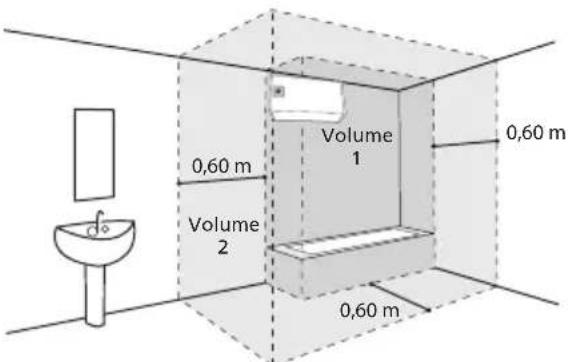

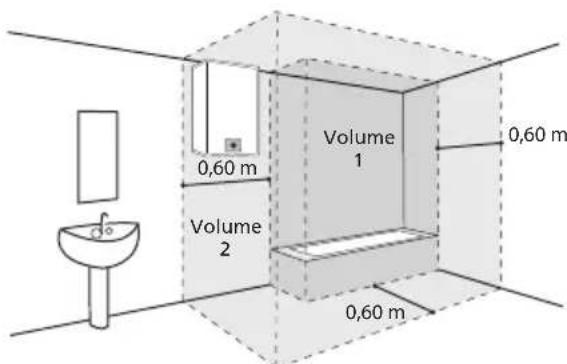

2.2 Installation spécifique en salle de bain
- Installation hors volumes 1 et 2 (NF C 15-100).
Si les dimensions de la salle de bain ne permettent pas de placer le chauffe-eau hors volumes 1 et 2 :
Alors, possible dans le Volume 2
ou possible dans le Volume 1 si :
- le chauffe-eau est horizontal et place le plus haut possible
- les canalisations sont en matériel conducteur
- le chauffe-eau est protégé par un disjoncteur de courant différentiel résiduel (30mA) branché en冲动 du chauffe-eau
I. Caracteristiques techniques
| 40 litres 65 litres | 80 litres | |||
| Tension (V) 230 V monophasé | ||||
| Résistance Stéatite | ||||
| Puisance installée (W)Circuits de résistance | 1 500 + 750 / 1 000 1 500 + 750 / 1 000 1 500 + 750 / 1 000 | |||
| Puisance maxi (W) 2 250 | 2 250 2 250 | |||
| Dimensions(mm) | H 765 | 1 090 1 300 | ||
| A 610 | 975 1 185 | |||
| B 500 | 700 800 | |||
| C 155 | 115 115 | |||
| Temps de chauffe* 2h02 | 3h19 4h04 | |||
| Quantité d'eau chaudeà 40°C(L)** | 72 105 140 | |||
| Poids à vide (kg) 24,5 32,5 | 5 37,5 | |||
Temps de chauffe calculé sans boost cuve d'entrée et cuve de sortie de 15^ à 65^
* Mesure à 70^ .

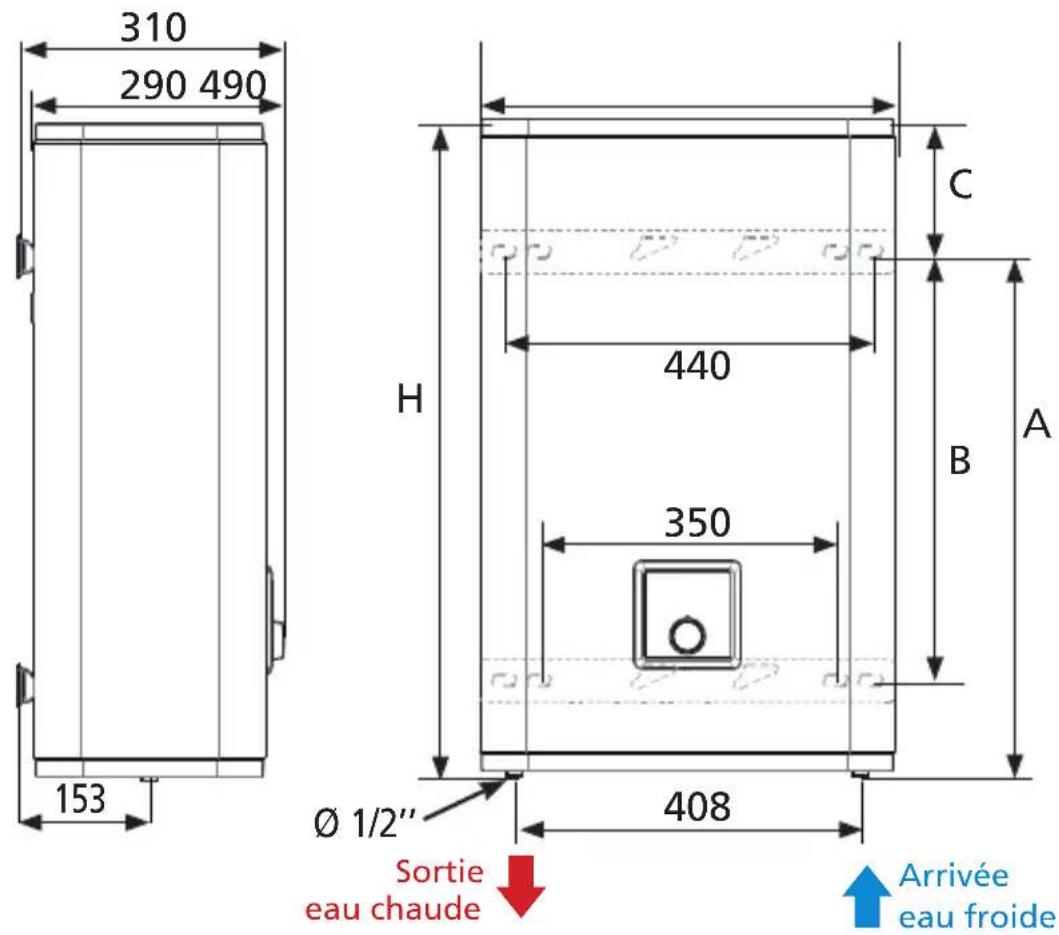

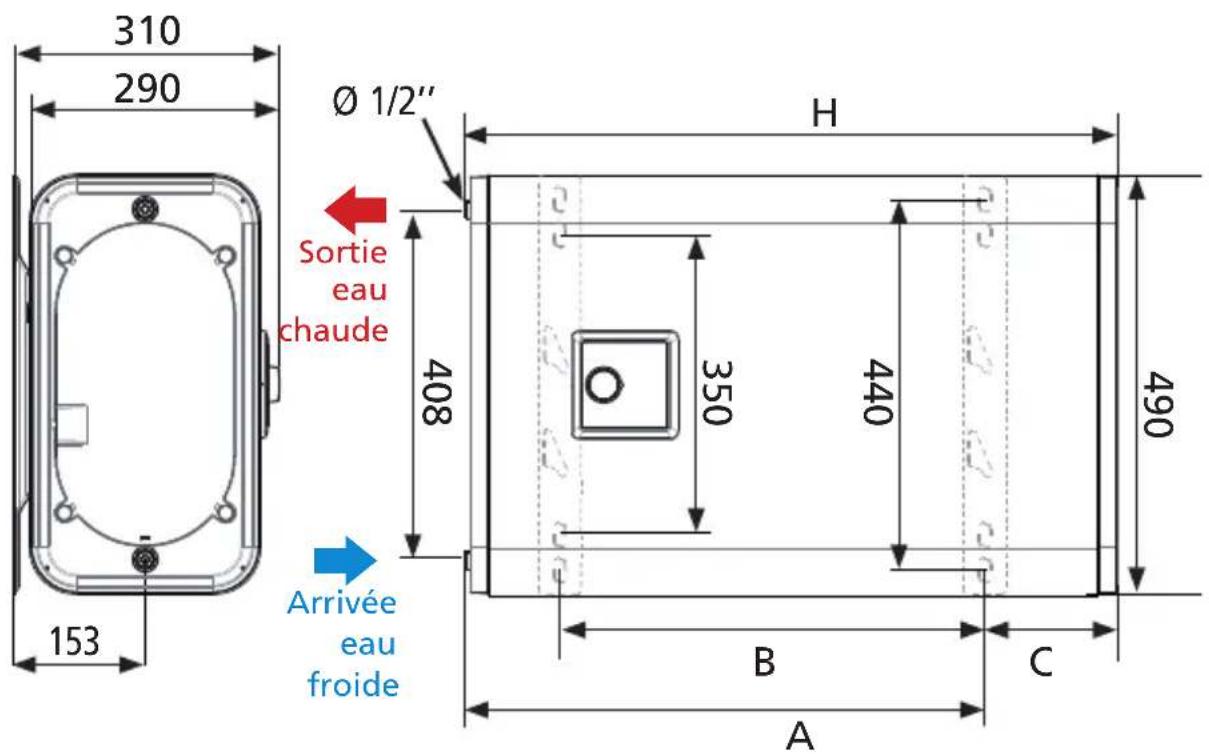

1.2 Representations schématiques
Vertical Mural
Horizontal Mural
II. Présentation des composants

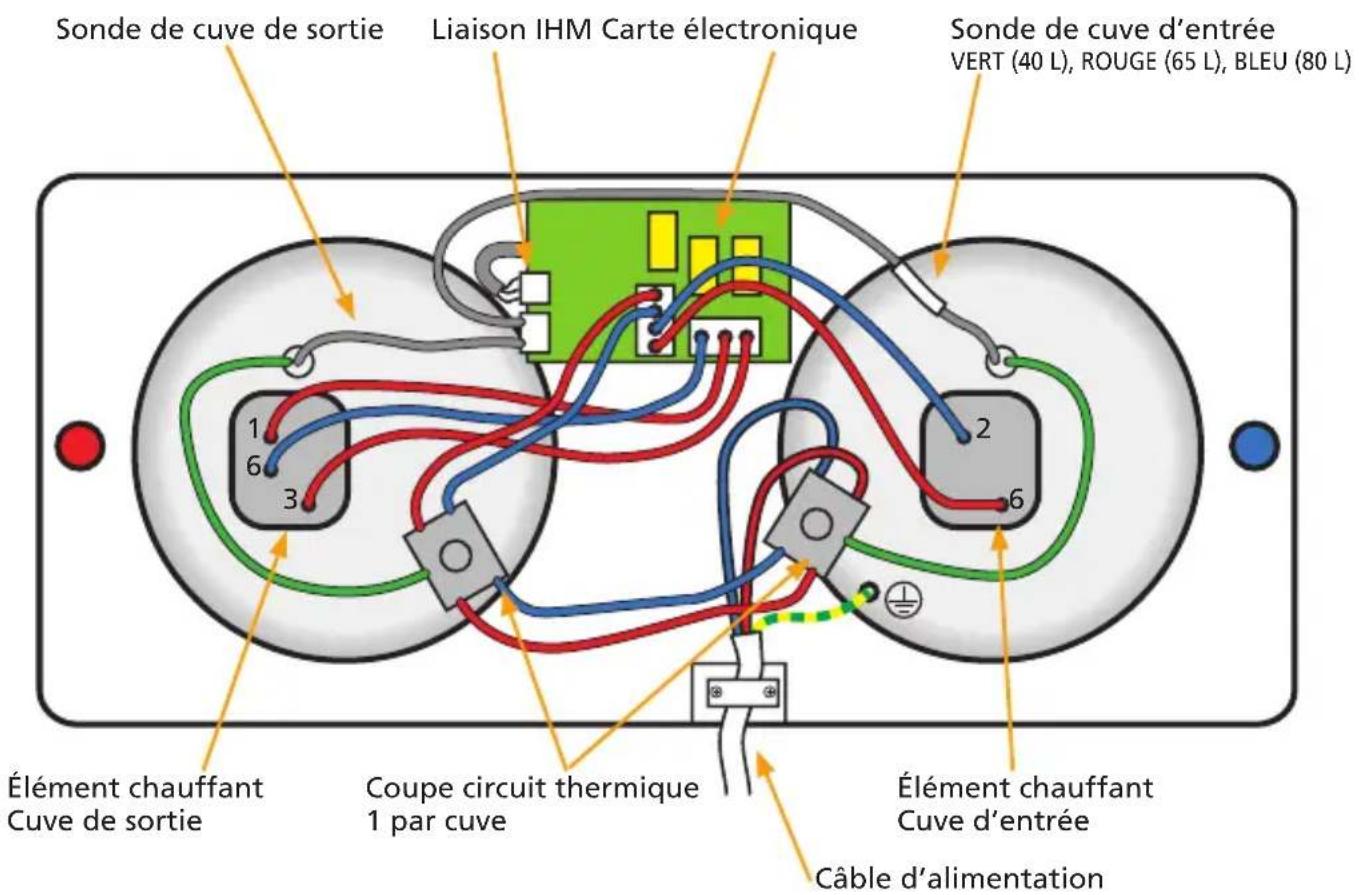

II.1 Composants des modèles 40, 65 et 80 L

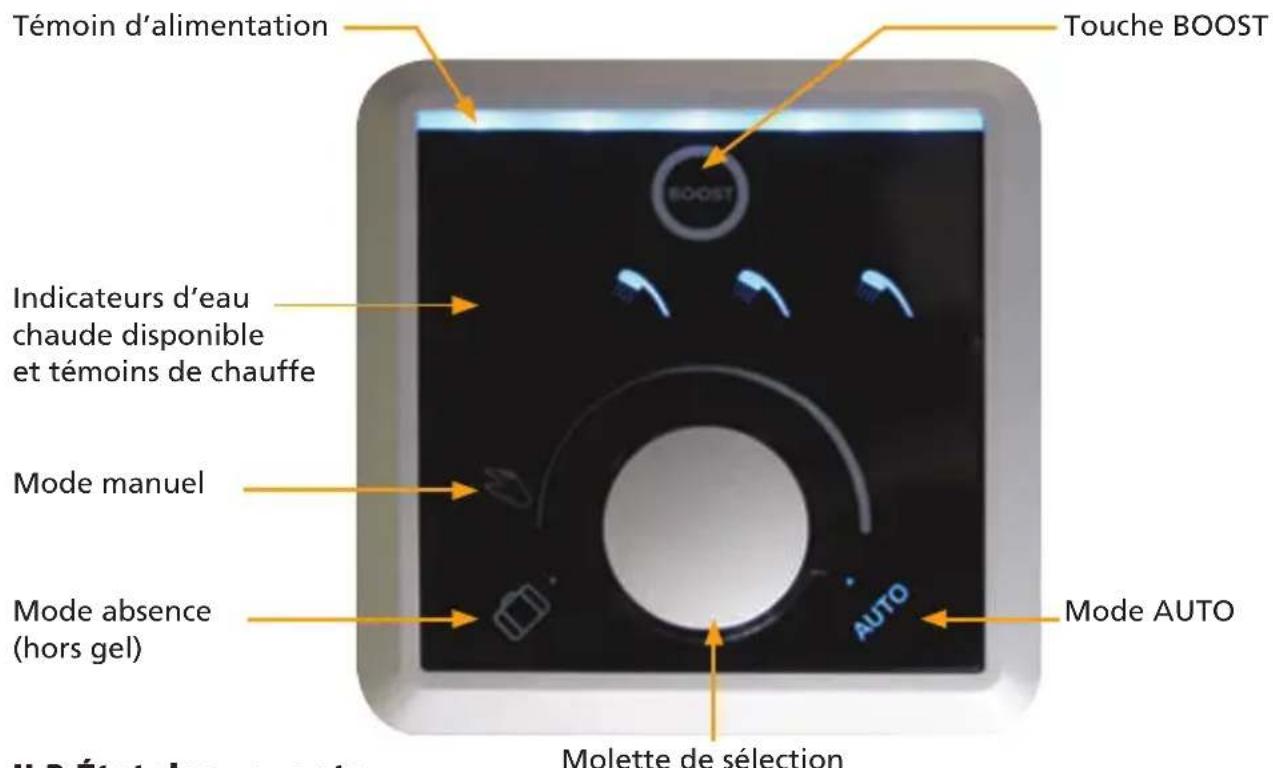

II.2 Interface de commande (IHM)
II.3 État des voyants
| Voyants État duvoyant Significat | ||
| Allumé | Équipement sous tension. | |
| Pulsations régulières | Défaut de fonctionnement. Se reporter au chapitre «Aide au dépannage». | |
| Allumé Mode manuel sélectiophoné : La molette permet le réglage de la quantité d'eau chaude souhaitée. | ||
| Allumé Mode absence activé : Maintien du chauffe-eau hors gel (7°C). La fonction BOOST est désactivée. | ||
| Allumé Fonction BOOST actify par pression courte : Accélère la production d'eau chaude pour des besoinons ponctuels. Le mode BOOST se désactive automatiquement une fois la température MAXI atteinte. Il peut également être désactivié manuellement par un appui court sur la touche pour revenir au mode NORMAL. | ||
| Allumé Mode AUTO activé, le chauffe-eau procédé à l'internissage des consommations pour s'adapter aux besoinons de l'utilisateur et faire des économies d'énergie, tout en garantissant le comfort. | ||
| Allumé Affi che la quantité d'eau chaude disponible. | ||
| Clignotement Douche en cours de préparation. | ||
III. Conditions d'entretien spécifiqueques
III.1 Les pieces pouvant etre remplacées
- Carte électronique - Sonde température
Joint Capot
- IHM - Corps de chauffe et Stéatite - Tube de liaison
Le remplacement du corps de chauffe implique impératifement le remplacement du joint.
Toute opération de remplacement doit être effectuee par une personne habilitee avec des pieces d'origine constructeur.
IV. Aide au dépannage
IV.1 Voyants de douche clignotants
| État duvoyant Signifi cation | Remarque / dépannage |
| 2 clignotements successifs d'une douche, 3 sec. de pause, 2 clignotements successifs... ou ou | Erreur 3 : Défaut sonde de régulation Remplacer la sonde de régulation. |
| 2 clignotements successifs de 2 douches, 3 sec. de pause, 2 clignotements successifs... ou ou | Erreur 3 : Défaut sonde de régulation (différenciation) |
| 4 clignotements successifs d'une douche, 3 sec. de pause, 4 clignotements successifs... ou ou | Erreur 9 : Défaut carte Remplacer la carte de pilotage. |
IV.2 Aucun voyant allumé
| Action à mener Solution | Cause possible | |
| 1 Faire vérifi er par un professionnel. l'alimentation électrique (à l'aide d'un multimètre). | S'il y a bien du courant et qu'aucun voyant ne s'allume, faire intervenir un technicien. | Défaut de fonctionnement du chauffe-eau. |
| S'il n'y a pas de courant, faire intervenir un technicien. | Défaut d'alimentation. | |
| Faire intervenir un technicien/agréé. | Procéder au remplacement de la carte de puissance. | Déclenchement d'un thermostat de sécurité (surchauffe). |
IV.3 Pas d'eau chaude
| Actions à mener Solution | Cause possible | |
| Faire intervenir un technicien/agréé. Procédér au remplacement du faisceau de sonde. | Défaillance de la sonde d'entrée, la cuve de sortie nechauffe pas. | |
| Faire intervenir un technicien/agréé. Vérifiérer la tension aux bornes de la cuve de sortie, si absence de tension, procédér au remplacement de la carte de puissance. | Défaut d'alimentation de la cuve de sortie. | |
| Faire intervenir un technicien/agréé. Vérifiérer la résistance de la cuve de sortie, la replacer si nécessaire. | Défaut d'alimentation de la cuve de sortie. |
IV.4 Eau tiède
| Actions à mener Solution | Cause possible | |
| Faire intervenir un technicien/agréé. Procédér au remplacement du faisceau de sonde. | Défaillance de la sonde de sortie. Défaillance de la résistance de différenciation. | |
| Faire intervenir un technicien/agréé. Vérifiérer la tension aux bornes de la cuve d'entrée, si absence de tension, procédér au remplacement de la carte de puissance. | Défaut d'alimentation de la cuve d'entrée. | |
| Faire intervenir un technicien/agréé. Vérifiérer la résistance de la cuve d'entrée, la replacer si nécessaire. | Défaut d'alimentation de la cuve d'entrée. |
IV.5 Compteur électrique qui disjoncte
| Actions à mener Solution | Cause possible | |
| 1/ Couper l'alimentation électrique.2/ Ouvrir et déposer le capot plastique.3/ Retirer les résistances sans vidanger le chauffe-eau. | Nettoyer le logement de la résistance à l'aide d'un chiffon ou d'un goupillon plastique. | Résidu dans un des fourreaux de résistance. |
IV.6 Probleme de fuite
| Actions à mener Solution Cause | ||
| Fuite localisée aux piquages d'eau froide et eau chaude | ||
| 1/ Couper l'alimentation électrique2/ Procéder à la vidange du chauffe-eau. | Refaire l'ensemble des raccords. Mau | vaise étanchéité des raccords. |
| Fuite localisée en-dessous du capot plastique | ||
| 1/ Couper l'alimentation électrique.2/ Procéder à la vidange du chauffe-eau. | Procéder au remplacement du joint d'étanchéité ou du fourreau complet. | Joint d'étanchéité détérioré fourreau perçu. |
| Procéder au remplacement des joints d'étanchéité ou du tube de liaison. | Joint ou tube de liaison détérioré. | |
| Fuite localisé au niveau de la cuve | ||
| 1/ Couper l'alimentation électrique.2/ Procéder à la vidange du chauffe-eau. | Remplacer le chauffe-eau. Corrosion | de la cuve. |
IV.7 Eau trop chaude
| Actions à mener Solution Cause | ||
| 1/ Couper immédiatement l'alimentation électrique. 2/ Faire intervenir un technicien/agréé. | Remplacer la carte de puissance. Défailleance de la carte de puissance. | |

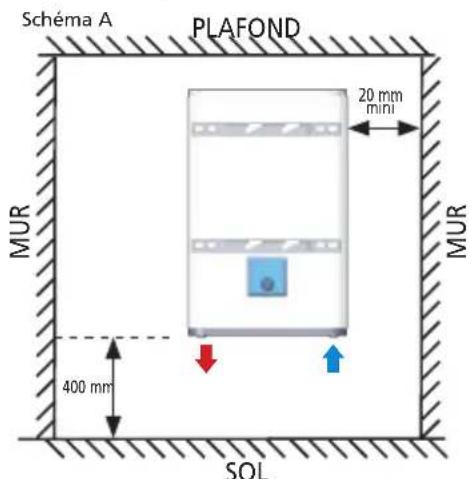

3. Comment installer mon chauffe-eau?
Positionner le plan de perçage intégré sur l'emballage, le positionner sur la surface murale et réaliser les marquages correspondants au modele du chauffe-eau, tout en tenant compte des espaces minimums à respecter autour du chauffe-eau (voir schéma A).
Percer puis cheviller toute chauffe-eau en utilisant des fixations de diamètre (Ø) 10 mm adaptées à votre mur (plaque de plâtre, béton, brique).
Attention : vous mur doit pouvoir supporter le poids du chauffe-eau rempli.
Masse indicative du chauffe-eau rempli
| Capacité | Masse |
| 40 L | 70 kg |
| 65 L | 100 kg |
| 80 L | 120 kg |

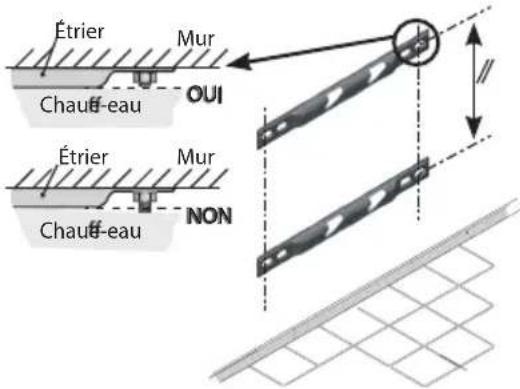

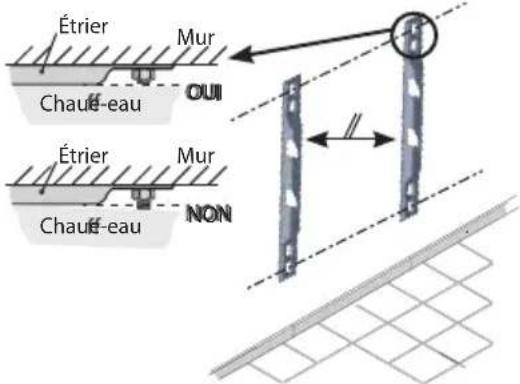

Fixer fermement les étriers supports, vérifier à l'aide d'un mètre les entraxes entre les étriers. Les éléments utilisés pour la fixation ne devront pas dépasser la surface d'appui du chauffe-eau.
NOTA: Si la résistance du mur est suffisante, la fixation par le seul étrier supérieur est possible. Afin de garantir un bon maintainen, positionner l'étrier inférieur dans les diabolos du chauffe-eau, les ouvertures dirigées vers le bas. L'étrier inférieur sert de butée en s'appuyant au mur sans vissage (Scheme B ou C).

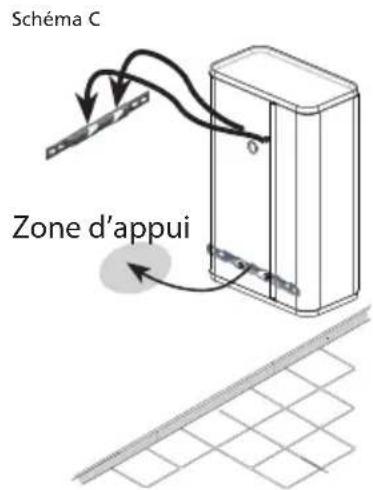

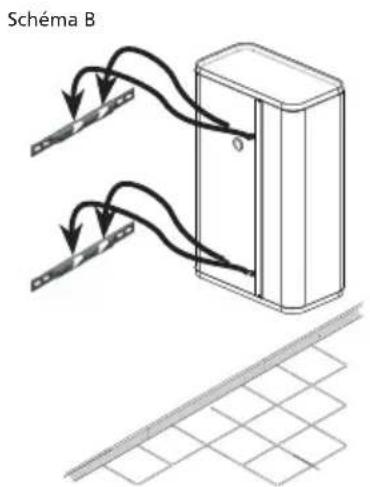

Lever et poser toute chauffe-eau contre les étriers en prénant soin de placer les diabolos au-dessus des étriers
5 Descendre le chauffe-eau jusqu'à l'engagement des diabolos dans les encoches. Une fois les diabolos engagés, il n'est plus possible de faire glisser latéralement le chauffe- eau sans exercer une sol-licipation importante.
La sortie eau chaude doit etre positionnee a gauche du chauffe-eau.
3.2 Chauffe-eau horizontal mural
1 Positionner le plan de perçage intégré sur l'emballage, le positionner sur la surface murale et réaliser les marquages correspondants au modele du chauffe-eau, tout en tenant compte des espaces minimums à respecter autour du chauffe-eau (voir schéma D).
Percer puis cheviller votre chauffe-eau en utilisant des fixations de diamètre (Ø) 10 mm minimum adaptées à votre mur (plaque de plâtre, béton, brique).
Attention : vous mur doit pouvoir supporter le poids du chauffe-eau rempli.
Masse indicative du chauffe-eau rempli
| Capacité | Masse |
| 40 L | 70 kg |
| 65 L | 100 kg |
| 80 L | 120 kg |
3 Fixer fermement les étriers supports, vérifier à l'aide d'un mètre les entraxes entre les étriers. Les éléments utilisés pour la fixation ne devront pas dépasser la surface d'appui du chauffe-eau.
Lever et poser toute chauffe-eau contre les étriers en prénant soin de placer les diabolos au-dessus des étriers (scheme E).
5 Descendre le chauffe-eau jusqu'à l'engagement des diabolos dans les encoches. Une fois les diabolos engagés, il n'est plus possible de faire glisser latéralement le chauffe- eau sans exercer une sollicitation importante.
NOTA : L'entrée eau froide et la sortie eau chaude doivent être positionnées à gauche. La sortie eau chaude doit être positionnée en haut.
Les étriers de montage ne permettent pas de montage autre que ceux précisés dans cette notice. L'utilisation des étriers pour un accrochage au plafond est strictement INTERDIT.
4. Raccordement hydraulique du chauffe-eau
Le chauffe-eau devra etre raccordede conformement aux normes et a la reglementation en vigueur dans le pays ou il sera installe (pour la France : DTU Plomberie 60-1).
4.1 Le raccordement classique
1 Effectuer le branchement du groupe de sécurité NEUF sur l'entrée d'eau froide (bleue) de votre chauffe-eau.
Utiliser si besoin l'adaptateur FM fourni.
3 Placer le siphon sous le groupe de sécurité et relier son évacuation vers l'égout.
Visser le raccord dielectrique (fourni selon modèles) sur la sortie d'eau chaude (rouge) de votre chauffe-eau.
5 Proceder au raccordement de votre tuyauterie sur votre chauffe-eau.
ATTENTION
Vos tuyauteries doivent être rigides (cuivre) ou couples (flexibles tressés en inox normalisés) et supporter 100^ et 1 MPa (10 bar). Sinon, utilisez un limiteur de température.
Branchement eau chaude
Branchement eau froide
4.2 Le raccordement avec un limiteur de température
Si vos tuyauteries sont en matériaux de synthese (plastique ou PER par exemple), il est impératif d'installer un limiteur de température (ou régulateur thermostatique).
Le limiteur ne doit jamais etre raccordedirectement auchauffe-eau.
Le limiteur de températe permet de limiter les risques de brûlure.
FR
Manuel d'installation : Raccordement hydraulique
4.3 Le raccordement avec un réducteur de pression
Le réducteur de pression est obligatoire si la pression d'eau de votre habitation s'avère supérieure à 0,5 MPa (5 bar).
Le placer sur l'arrivée d'eau froide, à la sortie de votre compteur d'eau, jamais directement au chauffe-eau.
4.4 Remplissage du chauffe-eau
Ouvr les robinets d'eau CHAude du logement.
Ouvrir la vanne d'arrivée d'eau froide située sur le groupe de sécurité.
3 Le chauffe-eau sera rempli des que vous observez un écoulement d'eau froide à la sortie des robinets d'eau chaude. Fermez ces derniers.
Vérifier le bon fonctionnement du groupe de sécurité en manipulant le robinet de vidange. Un peu d'eau doit s'écouler.
Vérifier l'étanchéité au niveau des sortie et entrée d'eau sur le chauffe-eau.
Remplissage : 10 Litres par minute
Si vous constatéz une fuite, essayez de desserrer les raccords.
Si la fuite persiste, Proceeds à la vidange du chauffe-eau (voir page 16) et refaites les raccords. Recommence l'opération jusqu'à avoir une etanchete totale.
FR
Manuel d'installation : Raccordement électrique et Mise en service
5. Raccordement electrique du chauffe-eau
COUPER LE COURANT!
S'assurer de la compatibilité du chauffe-eau avec l'installation électrique.
ER
2 Le chauffe-eau est pré-câblé, raccorder le cable d'alimentation du chauffe-eau à une sortie de cable (le chauffe-eau ne doit pas être raccordé à une prise électrique).
Le chauffe-eau doit imperativement etre raccordedélectriquement sur une alimentation permanente sur le tableau electrique (voir schémas p. 6 & p. 8) . Deconnecter le contacteur HC/HP si present.
Branchement standard d'un chauffe-eau electrique HC/HP
Installation du chauffe-eau Plat branchement permanent uniquement

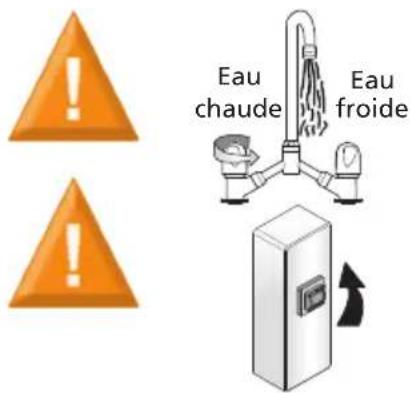

3 Vérifier que le chauffe-eau est rempli en ouvrant un robinet d'eau CHAUBE. De l'eau FROIDE doit s'écouler. Si le chauffe-eau est alimenté alors qu'il est vide, vous risquez de l'endommager (non couvert par la garantie).
4 Un raccordement en direct sur les résistances sans passer par le thermostat est formellement interdit car extrément dangereux, la température de l'eau n'était plus limite.
5 Remetre l'alimentation au tableau electrique.
FR
Manuel d'installation: Conseils d'entretien
6. Mise en service du chauffe-eau
1 Un léger dégagement de fumée peut apparaitre pendant le début de la chauffe (fonctionnement NORMAL).
Après un moment, de l'eau doit s'écouler en goutte à goutte par le groupe de sécurité (raccordé à une évacuation eaux usées). Pendant la chauffe et suivant la qualité d'eau, le chauffe-eau peut émettre un léger bruit analogue à celui d'une bouilloire. Ce bruit est normal et ne traduit aucun défaut.
Attendre la fin de la chauffe pour pouvoir utiliser pleinement votre chauffe-eau (voir tableau des caractéristiques pour connaître le temps estimé selon votre modele).
7. Conseils d'entretien domestique
Pour conserver les performances de votre chauffe-eau pendant de longues années, il est nécessaire de faire proceser à un contrôle des équipements par un professionnel tous les 2 ans.
7.1 Le groupe de sécurité
Manoeuvrez régulierement (au moins une fois par mois), la soupape du groupe de sécurité.
Cette manipulation permet d'évacuer les évventuels dépôts pouvant obstruer le groupe de sécurité.
Le non-entretien du groupe de sécurité peut entraîner une dépréciation du chauffe-eau (non couvert par la garantie).
7.2 Vidange d'un chauffe-eau
Si le chauffe-eau doit rester sans fonctionner plusieurs jours tout en étant alimenté electriquement, régler le chauffe-eau sur le mode ABSENCE.
Si le chauffe-eau doit rester non alimenté electriquement pendant plus d'une semaine (dans une habitation secondaire par exemple) et s'il se trouve dans un lieu soumis au gel, il est indispensable de vidanger le chauffe-eau afin de le protégger.
Une fois le chauffe-eau vidange, purger l'ensemble de la tuyauterie de votre habitation (ouvrir l'ensemble des robinets d'eau froide et d'eau chaude de l'habitation afin que tous les tuyaux soient vidés).
Couper le courant
Fermer donne robinet general d'arrival d'eau froide
Ouvrir la molette de la soupape de sécurité ( 1 / 4 de tour).
Ouvr les robinets d'eau CHAUBE de manière à faire un appel d'air.
Lechauffe-eau est vide lorsquel'eau s'arrête de couler au groupe de sécurité.
La vidange peut prendre jusqu'à 1h30 ou plus.
6 A votre retard, suivre les étapes du paragraph 6 de «mise en service» (page 15) pour remettre votre chauffe-eau en marche.
7.3 Entretien de la cuve
Vérifier l'etat des anodes magnésium tous les deux ans et replacer celle-ci si son diamètre est inférieur à 10 mm. Un entretien de la cuve par un professionnel est fortement conseillé tous les 2 - 3 ans en fonction de la qualité de l'eau : vidange et détartrage.
Dans les régions où l'eau est calcaire, il est possible de Traitser l'eau avec un adoucisseur. Ce dernier doit être bien regle et la durée de l'eau doit rester supérieure à 15^
L'utilisation d'un adoucisseur n'entraine pas de dérogation à notre garantie, sous réserve que celui-ci soit bien régle,/agree CSTB pour la France, vérifié et entretenu régulierement.
Ne jetez pas votre apparéil avec les ordures menagères, mais déposez-le à un endroit assigné à cet effet (point de collecte) où il pourrait être recyclé.
8. Champ d'application de la garantie
Sont exclues de cette garantie les defaillances dues à :
8.1 Des conditions d'environnement anormales
- Dégats divers provoqués par des chocs ou des chutes au cours des manipulations après le départ d'usine.
- Positionnement de l'appareil dans un endroit soumis au gel ou aux intempéries (ambiances humides, agressives ou mal ventilées).
- Utilisation d'une eau représentant des critères d'agressivité tels que ceux définis par le DTU Plomberie 60-1 additif 4 eau chaude (taux de chlorures, sulfates, calcium, résistivité et TAC).
- Durete de l'eau < 15^ f .
- Non respect des normes (NF EN 50160) de réseau électrique (alimentation électrique représentant des mini ou maxi de tension, des fréquences non conformes par exemple).
- Dégats résultat de problèmes non décelables en raison duchioix de l'emplacement (endroits difficilement accessibles) et qui auraient pu etre évités par une réparation immediate de l'appareil.
8.2 Une installation non conforme à la réglementation, aux normes et aux règes de l'art
- Absence ou montage incorrect d'un groupe de sécurité neuf et conforme à la norme EN 1487, ou modification de son réglage...
- Mise en place directement sur le chauffe-eau d'un système hydraulique empêchant le fonctionnement du groupe de sécurité (réduction de pression, robinet d'arrêt...) (voir page 14).
Corrosion anormale des piquages (eau chaude ou eau froide) suite à un raccordement hydraulique incorrect (mauvaise etanchéité) ou absence de manchons dielectriques (contact direct fer-cuivre). - Raccordement électrique défectueux: non conforme à la norme NF C 15-100 ou aux normes en vigueur dans le pays, mise à la terre incorrecte, section de cable insuffisante, raccordement en cables souples, non respect des schémas de raccordements prescrites par le constructeur.
- Positionnement de l'appareil non conforme aux consignes de la notice.
Corrosion externe suite à une mauvaise étanchéité sur la tuyauterie. - Absence ou montage incorrect du capot de protection électrique.
- Absence ou montage incorrect du passage de cable.
- Chute d'un appareil suite à l'utilisation de fixations non adaptées au support d'installation.
8.3 Un entretien défectieux
- Entartrage anomal des éléments chauffants ou des organes de sécurité.
- Non entretien du groupe de sécurité se traduisant par des surpressions.
- Modification du produit d'origine sans avis du constructeur ou utilisation de pieces détaches non référencées par celui-ci.
Non respect des conditions d'entretien de l'anode magnésium (voir paragraphe 7.3). Ces appeareils sont conformes aux directives 2014/30/UE concernant la comptabilité électromagnétique, 2014/35/UE concernant la base tension, 2011/65/UE concernant la ROHS et au règlement 2013/814/UE complétant la directive 2009/125/EC pour l'écoconception.
GARANTIE
Document à conserver par l'utilisateur (à désenter uniquement en cas de réclamation)
Le certificat de garantie doit etre rempli par le revendeur et conserve par l'utilisateur. L'appareil que vous venez d'acquerir doit par la qualite de sa fabrication et les contrôles qu'il a subis, vous assurer un long service.
Bien qu'il ne nécessite que peu d'entretien, il est nécessaire que vous vous assuriez, de temps à autre, du bon état de marche des différents organes de fonctionnement ou de sécurité qui l'équipent et, en particulier, celui du groupe de sécurité qui doit toujours être déclenché à la pression prévue par le constructeur. N'hésitez pas, le cas échéant, à faire appel à votre installateur pour la verification de votre apparéil.
Ces apparéils sont conformes aux directives 2014/30/UE concernant la compatibilité electromagnétique, 2014/35/UE concernant la basse tension, 2011/65/UE concernant la ROHS et au règlement 2013/814/UE complétant la directive 2009/125/EC pour l'écoconception. Cette garantie est valable uniquement en France métropolitaire, en Corse et en Belgique.
Très important : pour l'octroi de la garantie (cuve), le present certificat sera exigé. Ce dernier ne sera valable que s'il est intégralement rempli par le revendeur lors de la vente à l'usager. On doit le joindre à toute demande faite dans le cadre de la garantie.
Les produits presentés dans ce document sont susceptibles d'être modifiés à tout moment pour répondre à l'évolution des techniques et normes en vigueur.
Le chauffe-eau doit être installé par un professionnel ou une personne qualifiée conformément aux règles de l'art, aux normes en vigueur et aux prescriptions de nos notices techniques. Il sera utilisé normalement et régulièrement entretenu par un spécialiste.
Dans ces conditions, notre garantie s'exercice par échange ou fourniture gratuite à notre distributeur des pieces reconnues défectueuses d'origine par nos services, ou le cas échéant de l'appareil, à l'exclusion des frais de main-d'oeuvre et de transport ainsi que de toutes indemnités et prolongation de garantie. Notre garantie prend effet à compter de la date de pose (facture d'installation ou d'achat faisant foi). En l'absence de justificatif, la date de prise en compte sera celle de fabrication indiquée sur la plaque signalétique du chauffe-eau, majorée de six mois.
La garantie de la pièce ou du chauffe-eau de remplacement (sous garantie) cèsse en même temps que celle de la pièce ou du chauffe-eau remplace (prémière matériel facture).
Les dispositions des générées conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour defaults et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
La défaillance d'une pièce ne justifie enaucun cas le remplacement de l'appareil. Thermor tiert àvoitre disposition l'ensemble des pièces detachées pendant une durée de 7 ans. Un apparéil présumé à l'origine d'un sinistre doit rester sur place à la disposition des experts, le sinistre doit informer son assueur.
Cachet de l'installateur
Stempel van de bankwerker:
Thermor, la chaleur connectée
