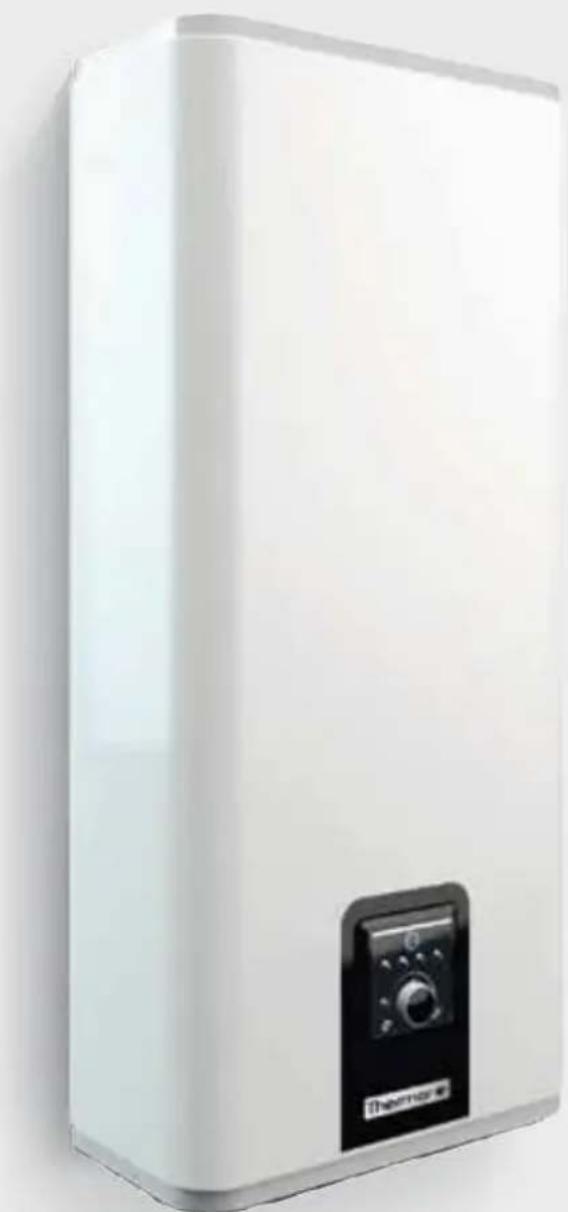

Malicio 65L - Chaudière THERMOR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Capacité : 65L, Type : Chaudière, Énergie : Gaz, Rendement : 90%
Utilisation	Idéale pour le chauffage de l'eau dans les systèmes de chauffage central, compatible avec divers radiateurs.
Maintenance et réparation	Entretien annuel recommandé par un professionnel, vérification des brûleurs et des circuits de gaz.
Sécurité	Équipée de dispositifs de sécurité : soupape de sécurité, détecteur de monoxyde de carbone.
Informations générales	Garantie : 2 ans, Normes : Conforme aux normes européennes de sécurité et d'efficacité énergétique.

FOIRE AUX QUESTIONS - Malicio 65L THERMOR

Comment régler la température de la chaudière THERMOR Malicio 65L ?

Pour régler la température, tournez le bouton de réglage situé sur le panneau de commande de la chaudière. Assurez-vous de vérifier l'indicateur de température pour obtenir la valeur souhaitée.

Que faire si la chaudière ne s'allume pas ?

Vérifiez d'abord que la chaudière est correctement alimentée en électricité. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Comment purger l'air des radiateurs ?

Utilisez une clé de purge pour ouvrir la valve de purge sur le radiateur. Attendez jusqu'à ce que l'eau commence à s'échapper, puis fermez la valve. Répétez cette opération pour tous les radiateurs si nécessaire.

Que faire si la chaudière affiche un code d'erreur ?

Reportez-vous au manuel d'utilisation pour identifier la signification du code d'erreur. En général, vous devrez peut-être réinitialiser la chaudière ou contacter un technicien si le problème persiste.

Comment entretenir ma chaudière THERMOR Malicio 65L ?

Il est recommandé de faire un entretien annuel par un professionnel. Vous pouvez également nettoyer le filtre et vérifier les niveaux de pression régulièrement.

Quelle est la capacité de la chaudière THERMOR Malicio 65L ?

La chaudière THERMOR Malicio a une capacité de 65 litres, ce qui permet de fournir une quantité suffisante d'eau chaude pour les besoins domestiques.

Comment régler la pression de l'eau dans la chaudière ?

Pour régler la pression, localisez le manomètre sur le panneau de commande. Si la pression est inférieure à 1 bar, ouvrez le robinet de remplissage jusqu'à atteindre la pression souhaitée, généralement entre 1 et 1,5 bar.

Quels sont les signes d'un problème avec ma chaudière ?

Les signes peuvent inclure des bruits inhabituels, une baisse de la pression, des fuites d'eau ou une eau chaude insuffisante. Si vous remarquez l'un de ces symptômes, il est conseillé de faire vérifier la chaudière par un professionnel.

MODE D'EMPLOI Malicio 65L THERMOR

Chauffe-eau électrique de 40 à 80L

Elektrische boiler

JUSQU'À

10% ^(1)

D'ÉCONOMIES

D'ÉNERGIE

(1) Par rapport au même chauffe-eau sans mode Auto activé.

Test réalisé selon la réglementation CE.

www.thermor.fr

Chauffe-eau électrique

Elektrische boiler

Nous vous remercions d'avoir choisi cet appareil et de nous avoir ainsi témoigné votre confiance.

(1) Sur les pièces amovibles et électriques.

Avertissements Généraux

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier par l'intermédiaire d'une personne responsable de leur sécurité d'une surveillance ou d'instructions préalables concernant l'utilisation de cet appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Cet appareil peut être utilisé par des enfants d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénués d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(es) ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

INSTALLATION

ATTENTION : Produit lourd à manipuler avec précaution.

• Installer l'appareil dans un local à l'abri du gel (4°C à 5°C minimum).
• Placer l'appareil dans un lieu accessible.
• La destruction de l'appareil par surpression due au blocage de l'organe de sécurité est hors garantie.
• Prévoir une aération du local d'installation. La température de ce local ne devra pas dépasser 35°C.
• Lors de l'installation dans une salle de bain (voir figures page 10), le chauffe eau ne doit pas être installé dans le volume V1 ou V2. Si les dimensions ne le permettent pas, il peut cependant être installé dans le volume V2. Il sera positionné le plus haut possible dans le volume V1 en montage horizontal
• Dans tout les cas de montage s'assurer que la cloison est capable de supporter le poids de l'appareil rempli d'eau.

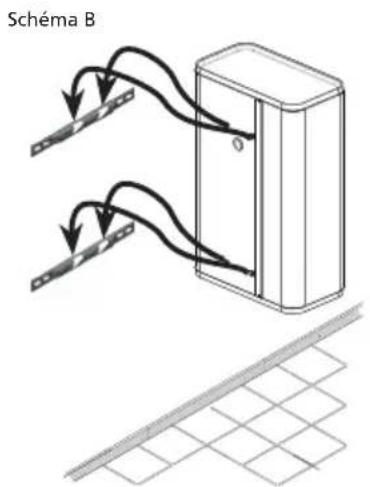

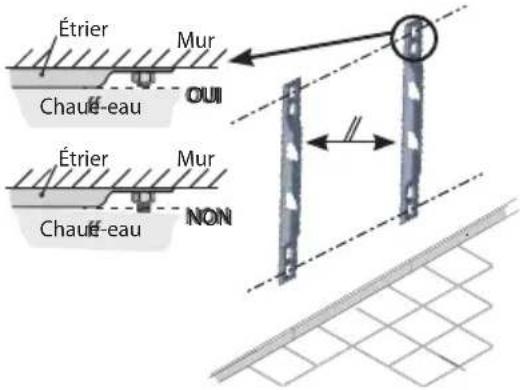

• Les étriers de montage ne permettent de fixer l'appareil que dans les configurations précisées dans ce manuel. Ils ne permettent pas de fixer l'appareil au plafond

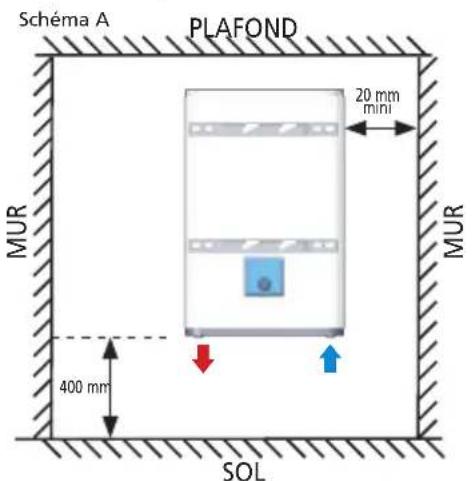

• Laisser au-dessous des extrémités des tubes de l'appareil un espace libre d'au moins égal à 400 mm pour pouvoir intervenir sur les équipements et accessoires.
• Se conformer aux figures d'installation pour le montage

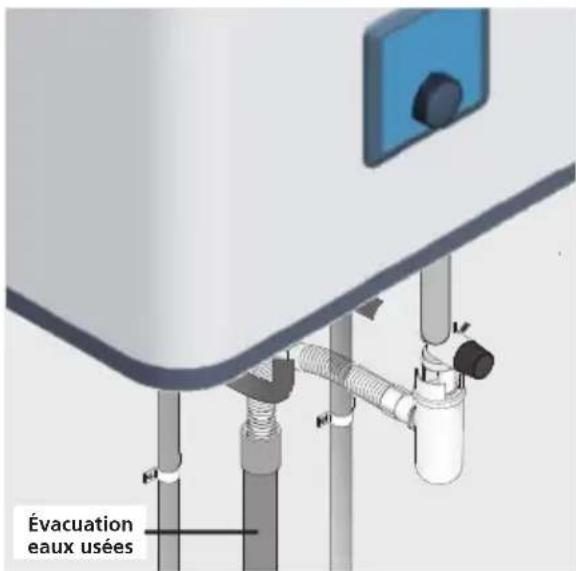

• Il est impératif d'installer un bac de rétention sous le chauffe-eau lorsque celui-ci est positionné dans un faux plafond, des combles ou au-dessus de locaux habités. Une évacuation raccordée à l'égout est nécessaire.
  Cet appareil n'est pas conçu pour être installé au delà de 3000 m d'altitude.

Avertissements Généraux

RACCORDEMENT HYDRAULIQUE

• Un groupe de sécurité neuf, taré à 0,7 MPa (7 bar) (non fourni avec le chauffe-eau) de dimension minimale 1 / 2 " et conforme à la norme EN 1487 sera obligatoirement raccordé directement sur l'entrée d'eau froide du chauffe-eau. Il devra être placé à l'abri du gel (4°C-5°C minimum)
• Un réducteur de pression (non fourni) est nécessaire lorsque la pression d'alimentation est supérieure à 0,5 MPa (5 bar). Il devra être installé sur l'arrivée d'eau froide, après le compteur
• Vos tuyauteries doivent être rigides (cuivre) ou souple (flexibles tressés en acier inoxy-dable) et supporter 100°C et 1 MPa (10 bar). Sinon utiliser un limiteur de température.
• Raccorder l'organe de sécurité à un tuyau de vidange, maintenu à l'air libre, dans un environnement non soumis au gel (4°C à 5°C mini), en pente continue vers le bas pour l'évacuation de l'eau pour l'évacuation de l'eau de dilatation de la chauffe ou en cas de vidange du chauffe-eau
• Le dispositif de vidange du groupe de sécurité doit être mis en fonctionnement périodiquement (au moins une fois par mois). Cette manœuvre permet d'évacuer d'éventuels dépôts de tartre et de vérifier qu'il ne soit pas bloqué.
• Pour vidanger l'appareil, couper le courant, fermer l'alimentation d'eau froide, puis vidanger grâce à la manette du groupe de sécurité en ayant ouvert un robinet d'eau chaude.
• Vérifier le bon remplissage du chauffe eau avant sa mise sous tension, en ouvrant un robinet d'EAU CHAUDE de l'EAU FROIDE doit s écouler.
• Un léger dégagement de fumée peut apparaître pendant le début de la chauffe, se dégagement est normal.

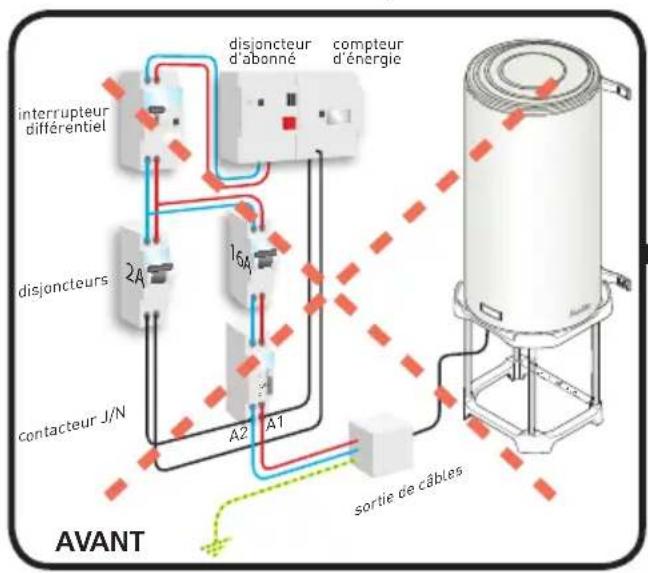

RACCORDEMENT ÉLECTRIQUE

Avant tout démontage du capot, s'assurer que l'alimentation est coupée pour éviter tout risque de blessure ou d'électrocution.

L'installation électrique doit comporter en amont du chauffe-eau un dispositif de coupure omnipolaire (porte fusible, disjoncteur avec une distance d'ouverture des contacts d'au moins 3 mm, disjoncteur différentiel de 30mA).

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble de mêmes caractéristiques ou un ensemble spécial disponible au près du fabricant ou de son SAV. La mise à la terre est obligatoire. Une borne spéciale portant le repère ⏻ est prévue à cet effet. Il est interdit de raccorder directement les résistances sur le réseau.

La notice de cet appareil est disponible auprès du service client (coordonnées en fin de notice)

Manuel d'installation et d'entretien

Chauffe-eau

Sommaire

Installation

Avant de commencer....4

Contenu du colis 4

Accessoires à prévoir 4

Outillage nécessaire 5

Main d'œuvre 5

Schéma général d'installation....6

Où installer mon chauffe-eau....10

Précautions 10

Installation spécifique en salle de bain 10

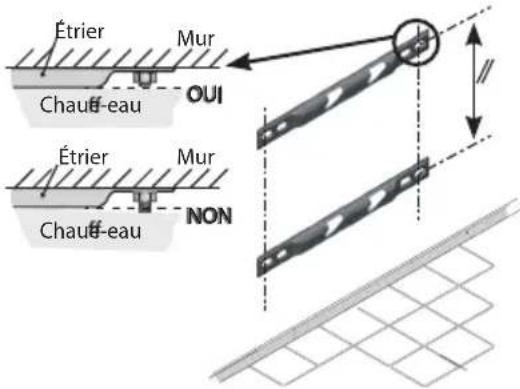

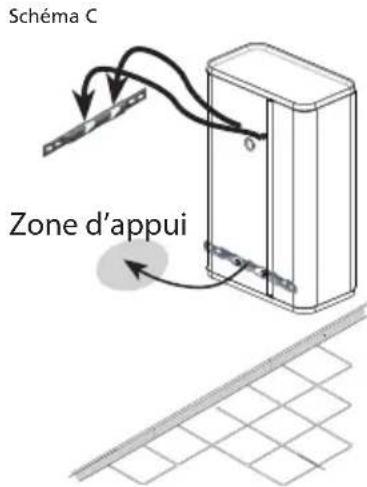

Comment installer mon chauffe-eau ....11

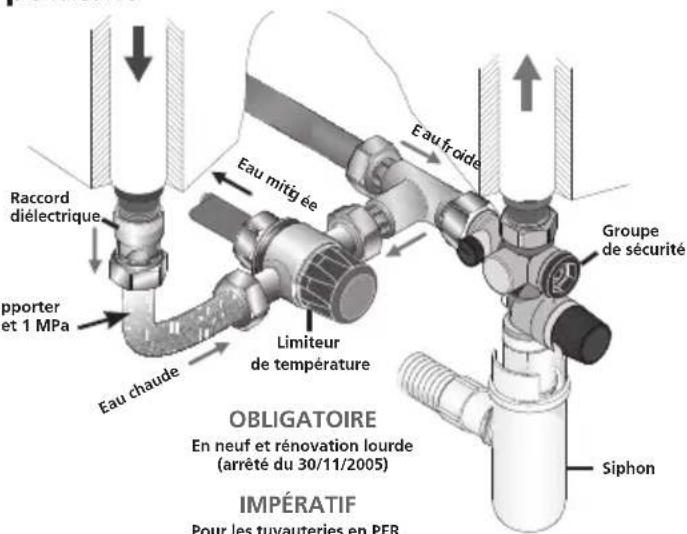

Le raccordement avec limiteur de température .... 13

Le raccordement avec limiteur de pression 14

Le remplissage du chauffe-eau 14

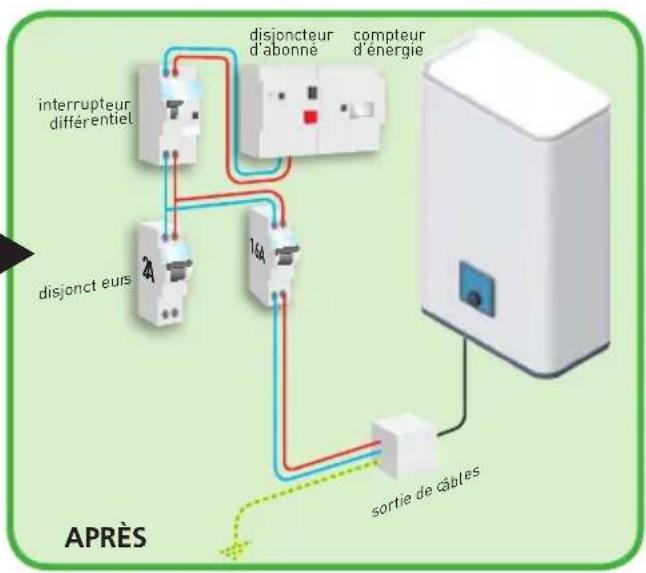

Raccordement électrique du chauffe-eau....15

Mise en service du chauffe-eau ....16

Conseils d'entretien domestique ....16

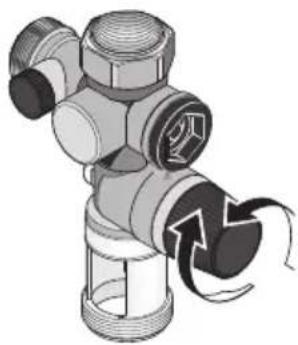

Le groupe de sécurité 16

Vidange d'un chauffe-eau 17

Détartrage 17

Champ d'application de la garantie....18

1. Avant de commencer

1.1. Contenu du colis

Votre colis comprend :

Raccord diélectrique 1/2"

Adaptateur F/M 1/2'' -> 3/4''

Étriers de fixation multi position

1.2. Accessoires à prévoir

1.2.1. Les accessoires obligatoires et conseillés

Pour l'installation de votre chauffe-eau, vous devez prévoir les éléments suivants :

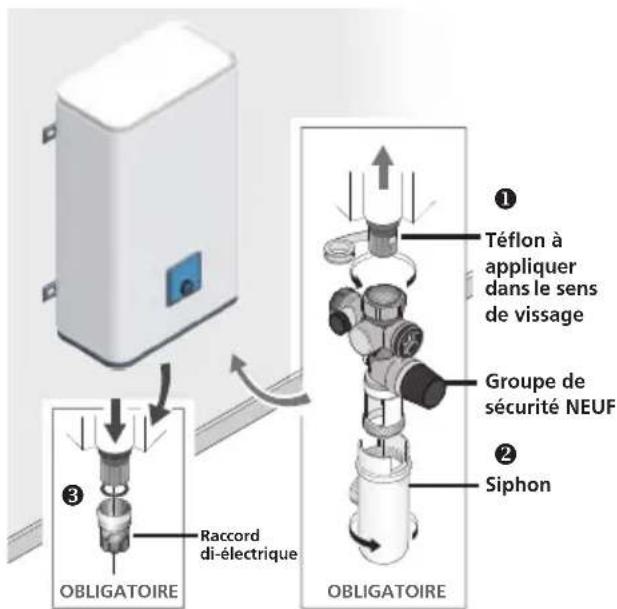

Groupe de sécurité NEUF
Siphon
Limiteur de températureObligatoire en neuf et rénovations lourdes

Sortie de câble murale

1.2.2. Les accessoires optionnels

Le chauffe eau plat ne comprend pas d'accessoires de montage optionnels.

1.3. Outillage nécessaire

2 personnes pour le montage

2 heures

Tableau électrique 230V

Disjoncteur 16A et différentiel 30mA. Raccordement permanent 24h/24. PRECAUTIONS D'INSTALLATION : • Température du lieu d'installation comprise entre 4°C et 35°C • Positionner le chauffe-eau le plus près possible des salles d'eau • Si le chauffe-eau est installé au-dessus d'un local habité, mettre un bac de récupération d'eau Sortie eau chaude Arrivée eau froide Phase Terre Neutre Raccord diélectrique Siphon Robinet dans une salle de bain par exemple ATTENTION Si votre tuyauterie n'est pas en cuivre (PER , multicouche...), il est OBLIGATOIRE d'installer une canalisation en cuivre d'une longueur minimale de 50 cm (DTU.60.1) et/ou un limiteur de température en sortie eau chaude de votre ballon. (voir p. 13) Eau froide Limiteur de température Eau chaude

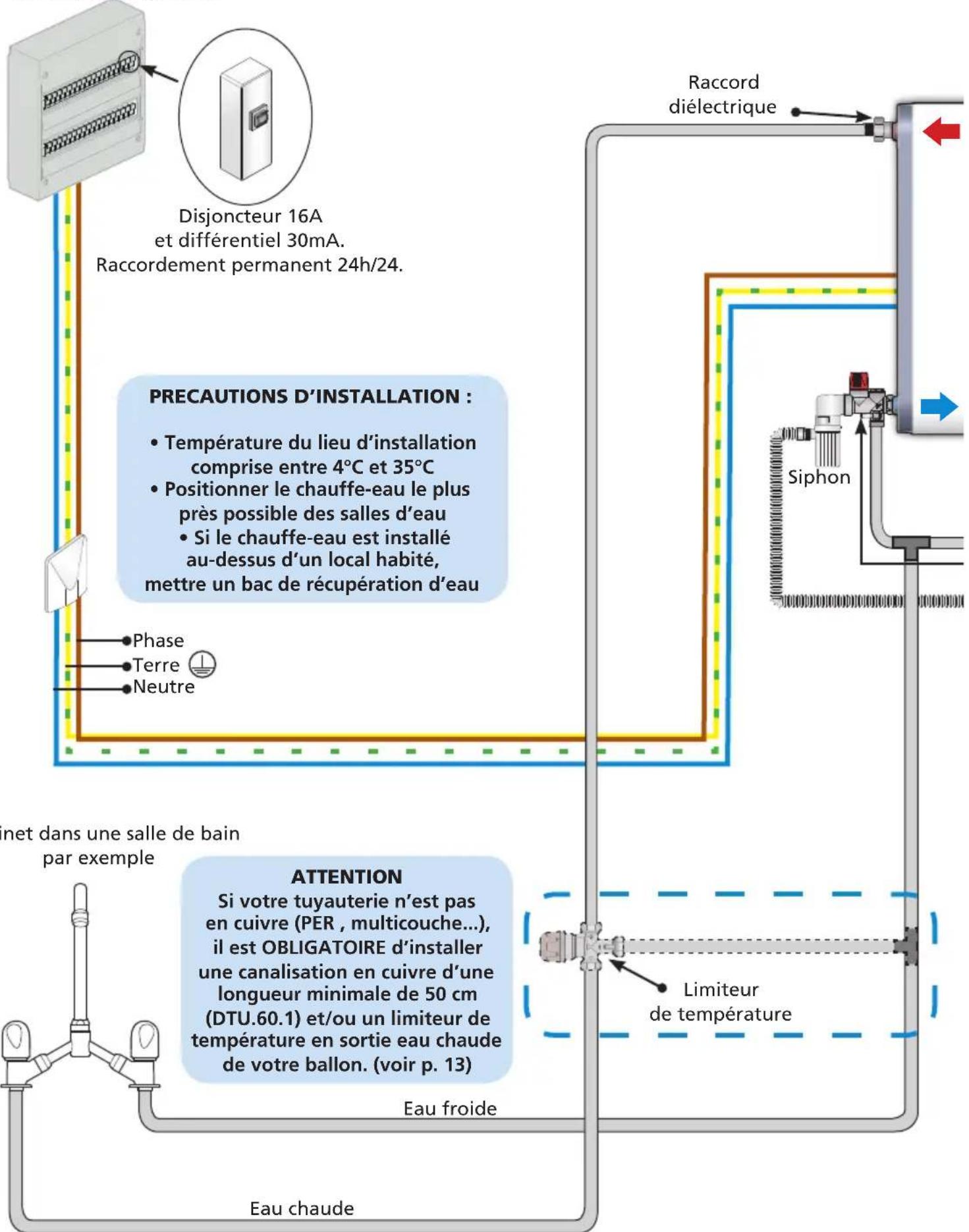

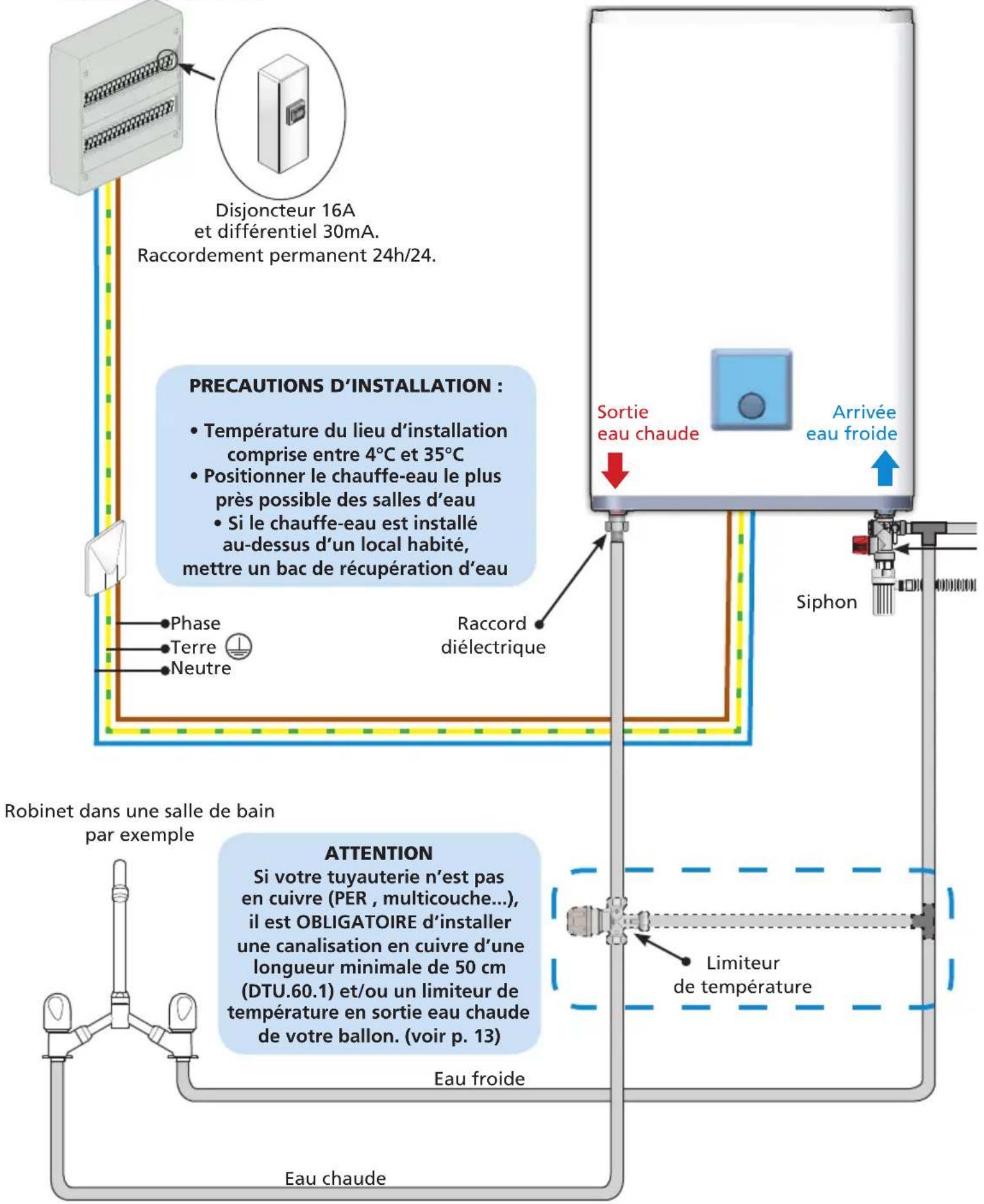

Schéma général d'installation

Exemple avec un chauffe-eau vertical mural

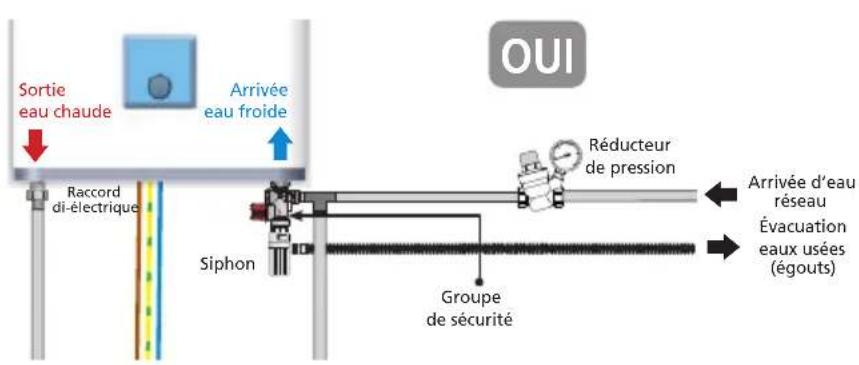

Réducteur de pression

Le réducteur de pression est un accessoire supplémentaire qui doit être installé à la sortie de votre compteur d'eau si la pression d'eau de votre habitation s'avère supérieure à 0,5 MPa (5 bar).

Il évitera que la soupape du groupe de sécurité ne s'ouvre de manière intempestive lorsque le chauffe-eau n'est pas en fonctionnement.

Pour connaître la pression d'eau dans votre habitation vous pouvez vous renseigner auprès de votre fournisseur d'eau.

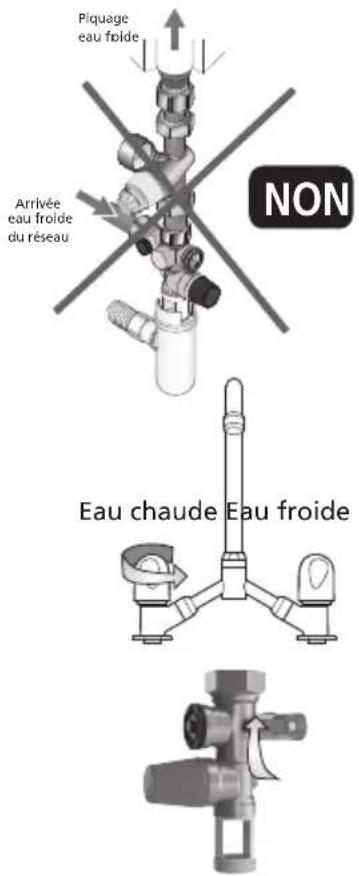

Attention : le réducteur de pression ne doit jamais être placé entre le groupe de sécurité et la cuve du chauffe eau

Réducteur de pression

Le groupe de sécurité est un accessoire obligatoire. Son rôle est de maintenir à l'intérieur du chauffe-eau une pression inférieure à 0,7 MPa (7 bar) pour éviter l'explosion de celui-ci (il remplit donc le même rôle qu'une soupape sur une cocotte minute).

Le groupe de sécurité laisse donc s'échapper de l'eau lorsque le chauffe-eau est en fonctionnement. Cet écoulement peut représenter jusqu'à 3% du volume du chauffe eau par cycle de chauffe.

Attention : le groupe de sécurité doit toujours être raccordé directement à l'entrée eau froide du ballon. Rien ne doit être installé entre le groupe de sécurité et le chauffe eau. (aucune vanne, pas de réducteur de pression ...)

Arrivée d'eau réseau

Compteur d'eau

Robinet général d'arrivée d'eau froide

Évacuation eaux usées (égouts)

Tableau électrique 230V

Disjoncteur 16A et différentiel 30mA. Raccordement permanent 24h/24. PRECAUTIONS D'INSTALLATION : • Température du lieu d'installation comprise entre 4°C et 35°C • Positionner le chauffe-eau le plus près possible des salles d'eau • Si le chauffe-eau est installé au-dessus d'un local habité, mettre un bac de récupération d'eau Phase Terre Neutre Raccord diélectrique Siphon NET DANS UNE SALLE DE BAIN par exemple ATTENTION Si votre tuyauterie n'est pas en cuivre (PER, multicouche...), il est OBLIGATOIRE d'installer une canalisation en cuivre d'une longueur minimale de 50 cm (DTU.60.1) et/ou un limiteur de température en sortie eau chaude de votre ballon. (voir p. 13) Eau froide Limiteur de température Eau chaude

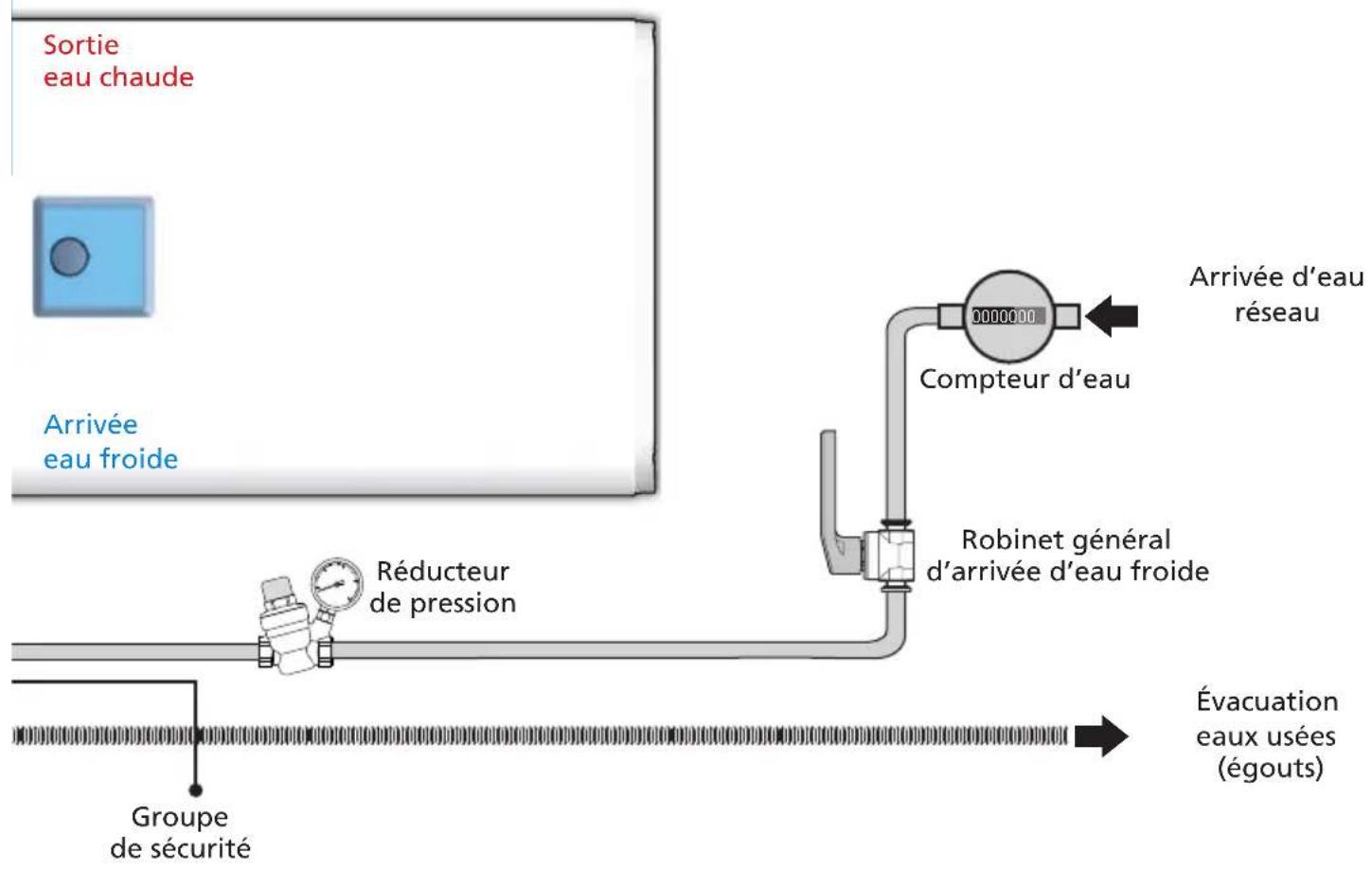

Schéma général d'installation

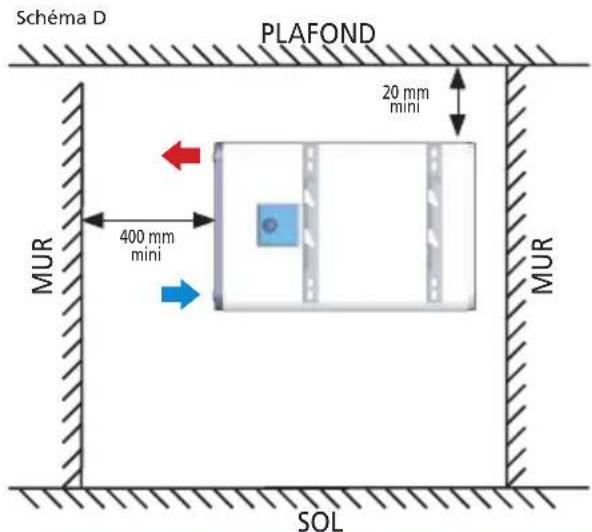

Exemple avec un chauffe-eau horizontal mural

Groupe de sécurité

Le groupe de sécurité est un accessoire obligatoire. Son rôle est de maintenir à l'intérieur du chauffe-eau une pression inférieure à 0,7 MPa (7 bar) pour éviter l'explosion de celui-ci (il remplit donc le même rôle qu'une soupape sur une cocotte minute).

Le groupe de sécurité laisse donc s'échapper de l'eau lorsque le chauffe-eau est en fonctionnement. Cet écoulement peut représenter jusqu'à 3% du volume du chauffe eau par cycle de chauffe.

Attention : le groupe de sécurité doit toujours être raccordé directement à l'entrée eau froide du ballon. Rien ne doit être installé entre le groupe de sécurité et le chauffe eau. (aucune vanne, pas de réducteur de pression ...)

Réducteur de pression

Le réducteur de pression est un accessoire supplémentaire qui doit être installé à la sortie de votre compteur d'eau si la pression d'eau de votre habitation s'avère supérieure à 0,5 MPa (5 bar).

Il évitera que la soupape du groupe de sécurité ne s'ouvre de manière intempestive lorsque le chauffe-eau n'est pas en fonctionnement. Pour connaître la pression d'eau dans votre habitation vous pouvez vous renseigner auprès de votre fournisseur d'eau.

Attention : le réducteur de pression ne doit jamais être placé entre le groupe de sécurité et la cuve du chauffe eau

2. Où installer mon chauffe-eau ?

2.1 Précautions

- Choisir un lieu d'installation dont la température sera toujours comprise entre 4°C et 35°C.

- Le chauffe-eau doit être positionné le plus près possible des points de puisages importants (salles de bains, cuisines...)

- S'il est placé en dehors du volume habitable (cellier, garage), les tuyauteries et les organes de sécurité devront être isolés.

- Prévoir une aération dans le local afin d'éviter les phénomènes de condensation et de corrosion de la peinture du chauffe-eau.

- S'assurer que le mur support soit suffisamment résistant pour recevoir le poids du chauffe-eau plein (voir tableau page 11).

- En cas d'installation au dessus de locaux habités (faux plafond ; combles ...) il est impératif de prévoir un bac de récupération d'eau raccordé à l'égout sous le chauffe eau.

- Prévoir en face de chaque équipement électrique un espace suffisant de 400 mm pour l'entretien périodique des éléments chauffants.

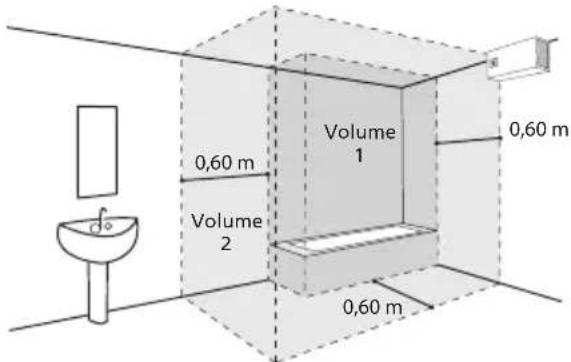

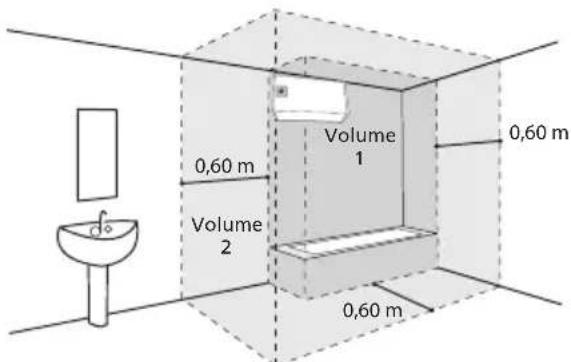

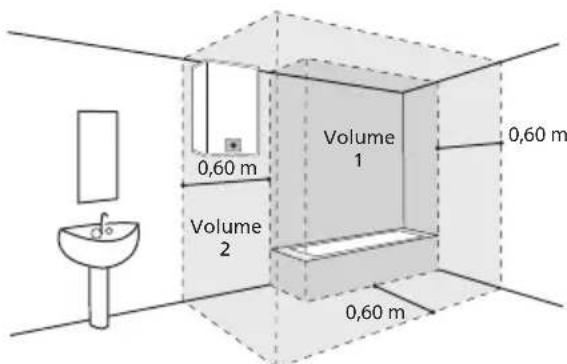

2.2 Installation spécifique en salle de bain

• Installation hors volumes 1 et 2 (NF C 15-100).

Volume 1 0,60 m Volume 2 0,60 m 0,60 m

Si les dimensions de la salle de bain ne permettent pas de placer le chauffe-eau hors volumes 1 et 2 :

Volume 1 0,60 m Volume 2 0,60 m 0,60 m

Alors, possible dans le Volume 2

Volume 1 0,60 m Volume 2 0,60 m 0,60 m

ou possible dans le Volume 1 si :

- le chauffe-eau est horizontal et placé le plus haut possible

- les canalisations sont en matériau conducteur

- le chauffe-eau est protégé par un disjoncteur de courant différentiel résiduel (30mA) branché en amont du chauffe-eau

I. Caractéristiques techniques

		40 litres 65 litres 80 litres
Tension (V) 230 V monophasé
Résistance Stéatite
Puissance installée (W) Circuits de résistance		1 500 + 750 / 1 000 1 500 + 750 / 1 000 1 500 + 750 / 1 000
Puissance maxi (W) 2 250		2 250 2 250
Dimensions (mm)	H 765	1 090 1 300
	A 610	975 1 185
	B 500	700 800
	C 155	115 115
Temps de chauffe* 2h02		3h19 4h04
Quantité d'eau chaude à 40°C(L)**		72 105 140
Poids à vide (kg) 24,5 32,5 37,5

*Temps de chauffe calculé sans boost cuve d'entrée et cuve de sortie de 15° à 65°C.
** Mesure à 70°C.

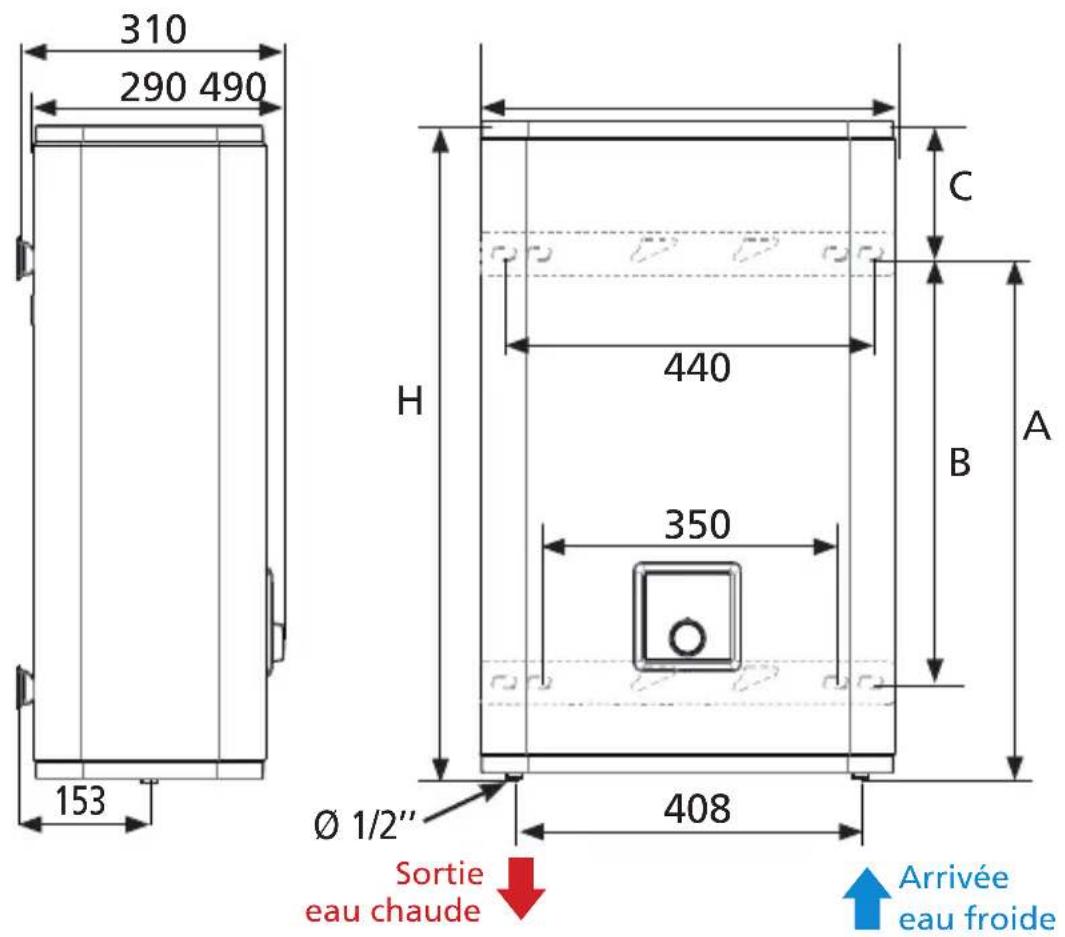

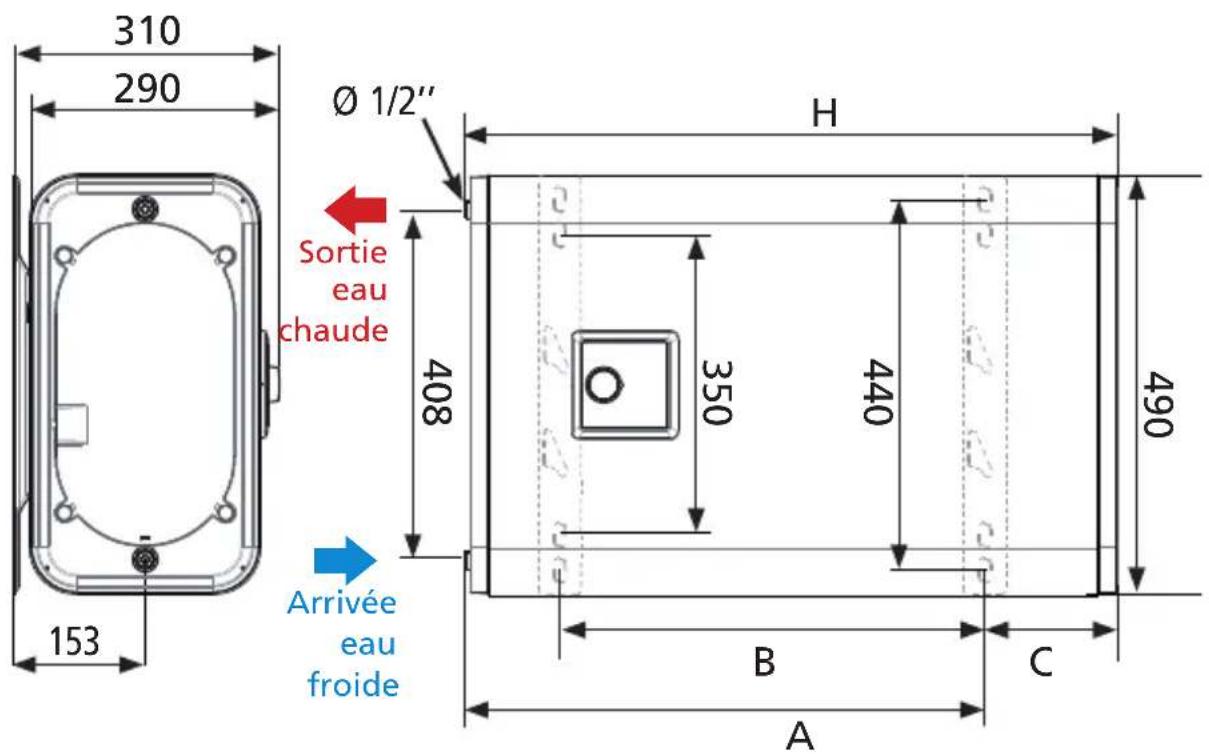

I.2 Représentations schématiques

Vertical Mural

Horizontal Mural

310 290 Ø 1/2" Sortie eau chaude 408 Arrivée eau froide H 350 440 490 B C A

II. Présentation des composants

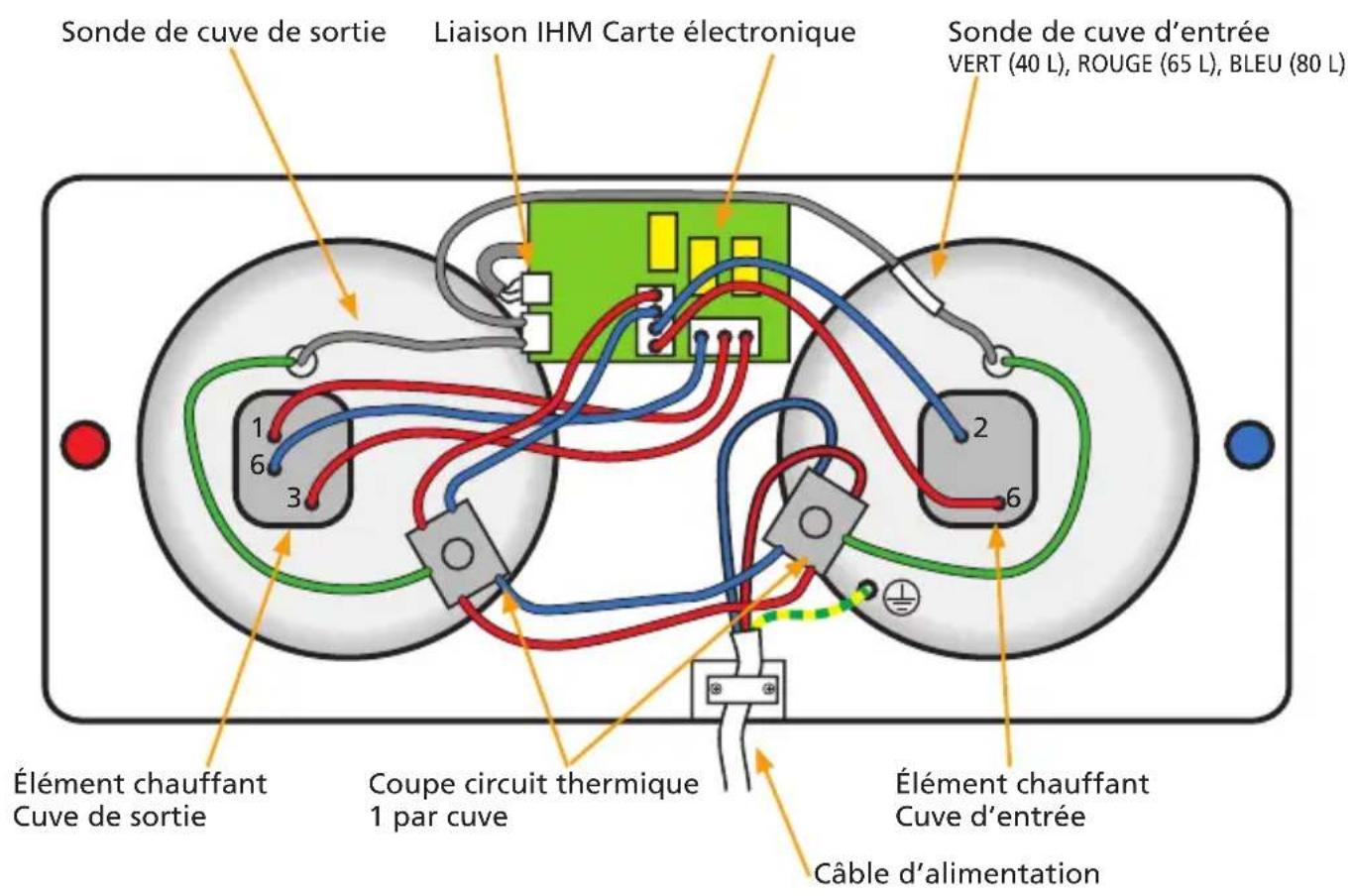

II.1 Composants des modèles 40, 65 et 80 L

Sonde de cue de sortie Liaison IHM Carte électronique Sonde de cue d'entrée VERT (40 L), ROUGE (65 L), BLEU (80 L) Élément chauffant Cuve de sortie Coupe circuit thermique 1 par cuve Élément chauffant Cuve d'entrée Câble d'alimentation

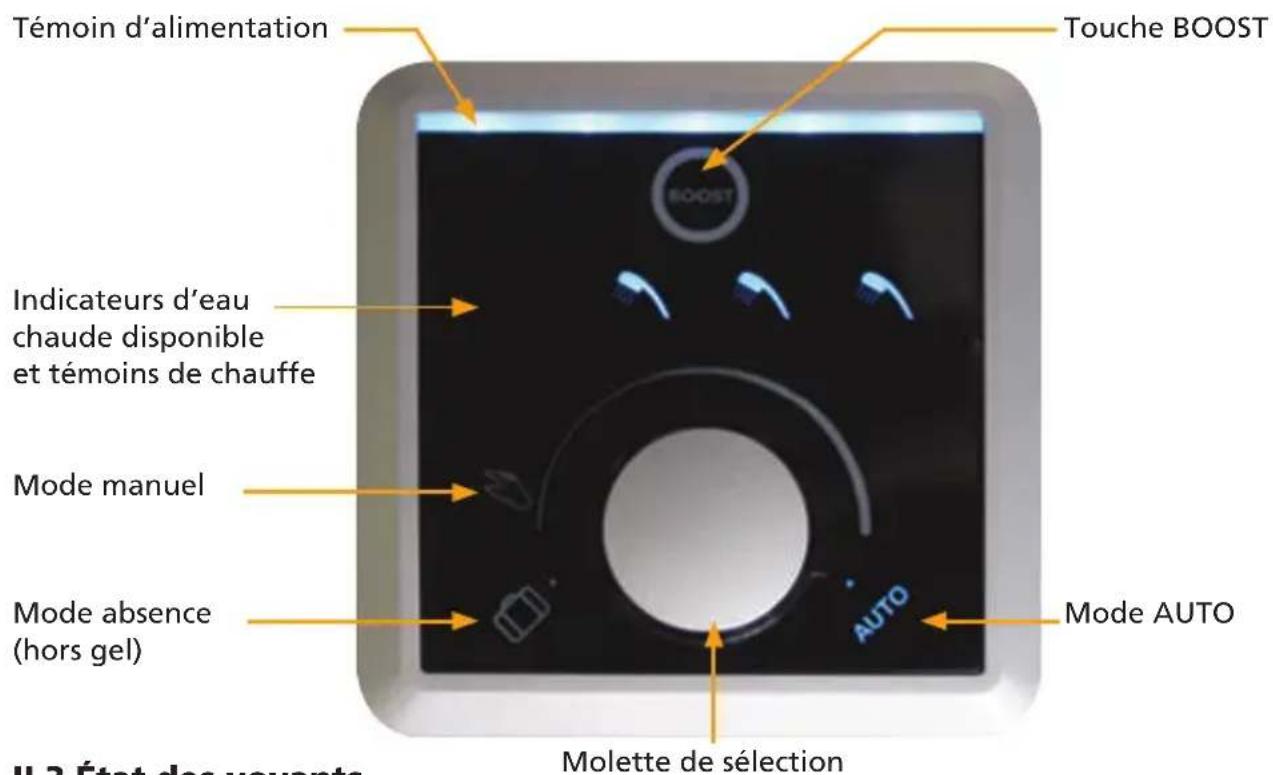

II.2 Interface de commande (IHM)

Témoin d'alimentation Touche BOOST Indicateurs d'eau chaude disponible et témoins de chauffe Mode manuel Mode absence (hors gel) Mode AUTO MOlette de sélection II 3 État des voyants

II.3 État des voyants

Voyants État du voyant Signifi cation
		Allumé
		Pulsations régulières
		Allumé Mode manuel sélectionné :La molette permet le réglage de la quantité d'eau chaude souhaitée.
		Allumé Mode absence activé :Maintien du chauffe-eau hors gel (7°C). La fonction BOOST est désactivée.
		Allumé Fonction BOOST activée par pression courte :Accélère la production d'eau chaude pour des besoins ponctuels.Le mode BOOST se désactive automatiquement une fois la température MAXI atteinte. Il peut également être désactivé manuellement par un appui court sur la touche pour revenir au mode NORMAL.
		Allumé Mode AUTO activé, le chauffe-eau procède à l'apprentissage des consommations pour s'adapter aux besoins de l'utilisateur et faire des économies d'énergie, tout en garantissant le confort.
		Allumé Affi che la quantité d'eau chaude disponible.
		Clignotement Douche en cours de préparation.

III. Conditions d'entretien spécifi ques

III.1 Les pièces pouvant être remplacées

- Carte électronique • Sonde température

- Joint - Capot

• IHM • Corps de chauffe et Stéatite • Tube de liaison

Le remplacement du corps de chauffe implique impérativement le remplacement du joint.

Toute opération de remplacement doit être effectuée par une personne habilitée avec des pièces d'origine constructeur.

IV. Aide au dépannage

IV.1 Voyants de douche clignotants

État du voyant Signifi cation				Remarque / dépannage
2 clignotements successifs d'une douche, 3 sec. de pause, 2 clignotements successifs... ou			Erreur 3 : Défaut sonde de régulation	Remplacer la sonde de régulation.
2 clignotements successifs de 2 douches, 3 sec. de pause, 2 clignotements successifs...			Erreur 3 : Défaut sonde de régulation (différenciation)
4 clignotements successifs d'une douche, 3 sec. de pause, 4 clignotements successifs... ou			Erreur 9 : Défaut carte	Remplacer la carte de pilotage.

IV.2 Aucun voyant allumé

Action à mener Solution		Cause possible
1 Faire vérifi er par un professionnel. l'alimentation électrique (à l'aide d'un multimètre).	S'il y a bien du courant et qu'aucun voyant ne s'allume, faire intervenir un technicien.	Défaut de fonctionnement du chauffe-eau.
	S'il n'y a pas de courant, faire intervenir un technicien.	Défaut d'alimentation.
Faire intervenir un technicien agréé.	Procéder au remplacement de la carte de puissance.	Déclenchement d'un thermostat de sécurité (surchauffe).

IV.3 Pas d'eau chaude

Actions à mener Solution		Cause possible
Faire intervenir un technicien agréé. Procéder au remplacement du faisceau de sonde.		Défaillance de la sonde d'entrée, la cuve de sortie ne chauffe pas.
Faire intervenir un technicien agréé. Vérifi er la tension aux bornes de la cuve de sortie, si absence de tension, procéder au remplacement de la carte de puissance.		Défaut d'alimentation de la cuve de sortie.
Faire intervenir un technicien agréé. Vérifi er la résistance de la cuve de sortie, la remplacer si nécessaire.		Défaut d'alimentation de la cuve de sortie.

IV.4 Eau tiède

Actions à mener Solution		Cause possible
Faire intervenir un technicien agréé. Procéder au remplacement du faisceau de sonde.		Défaillance de la sonde de sortie. Défaillance de la résistance de différenciation.
Faire intervenir un technicien agréé. Vérifi er la tension aux bornes de la cuve d'entrée, si absence de tension, procéder au remplacement de la carte de puissance.		Défaut d'alimentation de la cuve d'entrée.
Faire intervenir un technicien agréé. Vérifi er la résistance de la cuve d'entrée, la remplacer si nécessaire.		Défaut d'alimentation de la cuve d'entrée.

IV.5 Compteur électrique qui disjoncte

Actions à mener Solution		Cause possible
1/ Couper l'alimentation électrique.2/ Ouvrir et déposer le capot plastique.3/ Retirer les résistances sans vidanger le chauffe-eau.	Nettoyer le logement de la résistance à l'aide d'un chiffon ou d'un goupillon plastique.	Résidu dans un des fourreaux de résistance.

IV.6 Problème de fuite

Actions à mener Solution Cause
Fuite localisée aux piquages d'eau froide et eau chaude
1/ Couper l'alimentation électrique2/ Procéder à la vidange du chauffe-eau.	Refaire l'ensemble des raccords. Mauvaise étanchéité des raccords.
Fuite localisée en-dessous du capot plastique
1/ Couper l'alimentation électrique.2/ Procéder à la vidange du chauffe-eau.	Procéder au remplacementdu joint d'étanchéitéou du fourreau complet.	Joint d'étanchéité détérioré fourreau percé.
	Procéder au remplacementdes joints d'étanchéitéou du tube de liaison.	Joint ou tube de liaison détérioré.
Fuite localisé au niveau de la cuve
1/ Couper l'alimentation électrique.2/ Procéder à la vidange du chauffe-eau.	Remplacer le chauffe-eau. Corrosion	de la cuve.

IV.7 Eau trop chaude

Actions à mener Solution Cause
1/ Couper immédiatement l'alimentation électrique.2/ Faire intervenir un technicien agréé.	Remplacer la carte de puissance. Défaillance de la carte de puissance.

3. Comment installer mon chauffe-eau ?

1 Positionner le plan de perçage intégré sur l'emballage, le positionner sur la surface murale et réaliser les marquages correspondants au modèle du chauffe-eau, tout en tenant compte des espaces minimums à respecter autour du chauffe-eau (voir schéma A).

② Percer puis cheviller votre chauffe-eau en utilisant des fixations de diamètre (∅) 10 mm adaptées à votre mur (plaque de plâtre, béton, brique).

Attention : votre mur doit pouvoir supporter le poids du chauffe-eau rempli.

Masse indicative du chauffe-eau rempli

Capacité	Masse
40 L	70 kg
65 L	100 kg
80 L	120 kg

③ Fixer fermement les étriers supports, vérifier à l'aide d'un mètre les entraxes entre les étriers. Les éléments utilisés pour la fixation ne devront pas dépasser la surface d'appui du chauffe-eau.

NOTA : Si la résistance du mur est suffisante, la fixation par le seul étrier supérieur est possible. Afin de garantir un bon maintien, positionner l'étrier inférieur dans les diabolos du chauffe-eau, les ouvertures dirigées vers le bas. L'étrier inférieur sert de butée en s'appuyant au mur sans vissage (Schéma B ou C).

Étrier Mur Chaufl-eau OUI Étrier Mur Chaufl-eau NON

④ Lever et poser votre chauffe-eau contre les étriers en prenant soin de placer les diabolos au-dessus des étriers
⑤ Descendre le chauffe-eau jusqu'à l'engagement des diabolos dans les encoches. Une fois les diabolos engagés, il n'est plus possible de faire glisser latéralement le chauffe- eau sans exercer une sollicitation importante.

La sortie eau chaude doit être positionnée à gauche du chauffe-eau.

Schéma B

Schéma C Zone d'appui

3.2 Chauffe-eau horizontal mural

1 Positionner le plan de perçage intégré sur l'emballage, le positionner sur la surface murale et réaliser les marquages correspondants au modèle du chauffe-eau, tout en tenant compte des espaces minimums à respecter autour du chauffe-eau (voir schéma D).

② Percer puis cheviller votre chauffe-eau en utilisant des fixations de diamètre (∅) 10 mm minimum adaptées à votre mur (plaque de plâtre, béton, brique).

Attention : votre mur doit pouvoir supporter le poids du chauffe-eau rempli.

Masse indicative du chauffe-eau rempli

Capacité	Masse
40 L	70 kg
65 L	100 kg
80 L	120 kg

3 Fixer fermement les étriers supports, vérifier à l'aide d'un mètre les entraxes entre les étriers. Les éléments utilisés pour la fixation ne devront pas dépasser la surface d'appui du chauffe-eau.

4 Lever et poser votre chauffe-eau contre les étriers en prenant soin de placer les diabolos au-dessus des étriers (schéma E).

5 Descendre le chauffe-eau jusqu'à l'engagement des diabolos dans les encoches. Une fois les diabolos engagés, il n'est plus possible de faire glisser latéralement le chauffe- eau sans exercer une sollicitation importante.

Étrier Mur Chaué-eau OUI Étrier Mur Chaué-eau NON

NOTA : L'entrée eau froide et la sortie eau chaude doivent être positionnées à gauche. La sortie eau chaude doit être positionnée en haut.

Les étriers de montage ne permettent pas de montage autre que ceux précisés dans cette notice. L'utilisation des étriers pour un accrochage au plafond est strictement INTERDIT.

4. Raccordement hydraulique du chauffe-eau

Le chauffe-eau devra être raccordé conformément aux normes et à la réglementation en vigueur dans le pays où il sera installé (pour la France : DTU Plomberie 60-1).

4.1 Le raccordement classique

1 Effectuer le branchement du groupe de sécurité NEUF sur l'entrée d'eau froide (bleue) de votre chauffe-eau.
② Utiliser si besoin l'adaptateur FM fourni.
3 Placer le siphon sous le groupe de sécurité et relier son évacuation vers l'égout.
④ Visser le raccord diélectrique (fourni selon modèles) sur la sortie d'eau chaude (rouge) de votre chauffe-eau.
5 Procéder au raccordement de votre tuyauterie sur votre chauffe-eau.

ATTENTION

Vos tuyauteries doivent être rigides (cuivre) ou souples (flexibles tressés en inox normalisés) et supporter 100°C et 1 MPa (10 bar). Sinon, utilisez un limiteur de température.

Téflon à appliquer dans le sens de vissage Groupe de sécurité NEUF Siphon OBLIGATOIRE Raccord di-électrique OBLIGATOIRE

Branchement eau chaude
Branchement eau froide

Évacuation eaux usées

4.2 Le raccordement avec un limiteur de température

Si vos tuyauteries sont en matériaux de synthèse (plastique ou PER par exemple), il est impératif d'installer un limiteur de température (ou régulateur thermostatique).

Le limiteur ne doit jamais être raccordé directement au chauffe-eau.

Le limiteur de température permet de limiter les risques de brûlure.

Raccord diélectrique Eau mitigée Supporter et 1 MPa Eau chaude Limiteur de température Eau froide Groupe de sécurité OBLIGATOIRE En neuf et rénovation lourde (arrêté du 30/11/2005) IMPÉRATIF Pour les tuyauteries en PER Siphon

4.3 Le raccordement avec un réducteur de pression

Le réducteur de pression est obligatoire si la pression d'eau de votre habitation s'avère supérieure à 0,5 MPa (5 bar).

Le placer sur l'arrivée d'eau froide, à la sortie de votre compteur d'eau, jamais directement au chauffe-eau.

OUI Sortie eau chaude Arrivée eau froide Raccord di-électrique Siphon Réducteur de pression Arrivée d'eau réseau Évacuation eaux usées (égouts) Groupe de sécurité

Piquage eau froide Arrivée eau froide du réseau NON Eau chaude Eau froide

4.4 Remplissage du chauffe-eau

1 Ouvrir les robinets d'eau CHAUDE du logement.

② Ouvrir la vanne d'arrivée d'eau froide située sur le groupe de sécurité.

3 Le chauffe-eau sera rempli dès que vous observerez un écoulement d'eau froide à la sortie des robinets d'eau chaude. Fermez ces derniers.

4 Vérifier le bon fonctionnement du groupe de sécurité en manipulant le robinet de vidange. Un peu d'eau doit s'écouler.

⑤ Vérifier l'étanchéité au niveau des sortie et entrée d'eau sur le chauffe-eau.

Remplissage : 10 Litres par minute

Si vous constatez une fuite, essayez de resserrer les raccords.

Si la fuite persiste, procédez à la vidange du chauffe-eau (voir page 16) et refaites les raccords. Recommencez l'opération jusqu'à avoir une étanchéité totale.

5. Raccordement électrique du chauffe-eau

COUPER LE COURANT!

S'assurer de la compatibilité du chauffe-eau avec l'installation électrique.
② Le chauffe-eau est pré-câblé, raccorder le câble d'alimentation du chauffe-eau à une sortie de câble (le chauffe-eau ne doit pas être raccordé à une prise électrique).

Le chauffe-eau doit impérativement être raccordé électriquement sur une alimentation permanente sur le tableau électrique (voir schémas p. 6 & p. 8) . Déconnecter le contacteur HC/HP si présent.

Branchement standard d'un chauffe-eau électrique HC/HP

Installation du chauffe-eau Plat branchement permanent uniquement

interrupteur différentiel disjonct eurs 164 disjoncteur d'abonné compteur d'énergie sortie de câbles APRÈS

③ Vérifier que le chauffe-eau est rempli en ouvrant un robinet d'eau CHAUDE. De l'eau FROIDE doit s'écouler.
Si le chauffe-eau est alimenté alors qu'il est vide, vous risquez de l'endommager (non couvert par la garantie).
4 Un raccordement en direct sur les résistances sans passer par le thermostat est formellement interdit car extrêmement dangereux, la température de l'eau n'étant plus limitée.
⑤ Remettre l'alimentation au tableau électrique.

Eau chaude Eau froide

FR

Manuel d'installation : Conseils d'entretien

6. Mise en service du chauffe-eau

1 Un léger dégagement de fumée peut apparaître pendant le début de la chauffe (fonctionnement NORMAL).

Après un moment, de l'eau doit s'écouler en goutte à goutte par le groupe de sécurité (raccordé à une évacuation eaux usées). Pendant la chauffe et suivant la qualité d'eau, le chauffe-eau peut émettre un léger bruit analogue à celui d'une bouilloire. Ce bruit est normal et ne traduit aucun défaut.

② Attendre la fin de la chauffe pour pouvoir utiliser pleinement votre chauffe-eau (voir tableau des caractéristiques pour connaître le temps estimé selon votre modèle).

Temps de chauffe MAXI = 5 heures

7. Conseils d'entretien domestique

Pour conserver les performances de votre chauffe-eau pendant de longues années, il est nécessaire de faire procéder à un contrôle des équipements par un professionnel tous les 2 ans.

7.1 Le groupe de sécurité

Manceuvrez régulièrement (au moins une fois par mois), la soupape du groupe de sécurité.

Cette manipulation permet d'évacuer les éventuels dépôts pouvant obstruer le groupe de sécurité.

Le non-entretien du groupe de sécurité peut entraîner une détérioration du chauffe-eau (non couvert par la garantie).

7.2 Vidange d'un chauffe-eau

Si le chauffe-eau doit rester sans fonctionner plusieurs jours tout en étant alimenté électriquement, régler le chauffe-eau sur le mode ABSENCE.

Si le chauffe-eau doit rester non alimenté électriquement pendant plus d'une semaine (dans une habitation secondaire par exemple) et s'il se trouve dans un lieu soumis au gel, il est indispensable de vidanger le chauffe-eau afin de le protéger.

Une fois le chauffe-eau vidangé, purger l'ensemble de la tuyauterie de votre habitation (ouvrir l'ensemble des robinets d'eau froide et d'eau chaude de l'habitation afin que tous les tuyaux soient vidés).

① Couper le courant

② Fermer votre robinet général d'arrivée d'eau froide

3 Ouvrir la molette de la soupape de sécurité ( 1/4 de tour).

4 Ouvrir les robinets d'eau CHAUDE de manière à faire un appel d'air.

⑤ Le chauffe-eau est vide lorsque l'eau s'arrête de couler au groupe de sécurité.

La vidange peut prendre jusqu'à 1h30 ou plus.

⑥ À votre retour, suivre les étapes du paragraphe 6 de «mise en service» (page 15) pour remettre votre chauffe-eau en marche.

7.3 Entretien de la cuve

Vérifier l'état des anodes magnésium tous les deux ans et remplacer celle-ci si son diamètre est inférieur à 10 mm. Un entretien de la cuve par un professionnel est fortement conseillé tous les 2 - 3 ans en fonction de la qualité de l'eau : vidange et détartrage.

Dans les régions où l'eau est calcaire, il est possible de traiter l'eau avec un adoucisseur. Ce dernier doit être bien réglé et la dureté de l'eau doit rester supérieure à 15°f.

L'utilisation d'un adoucisseur n'entraîne pas de dérogation à notre garantie, sous réserve que celui-ci soit bien réglé, agréé CSTB pour la France, vérifié et entretenu régulièrement.

Ne jetez pas votre appareil avec les ordures ménagères, mais déposez-le à un endroit assigné à cet effet (point de collecte) où il pourra être recyclé.

8. Champ d'application de la garantie

Sont exclues de cette garantie les défaillances dues à :

8.1 Des conditions d'environnement anormales

• Dégâts divers provoqués par des chocs ou des chutes au cours des manipulations après le départ d'usine.
• Positionnement de l'appareil dans un endroit soumis au gel ou aux intempéries (ambiances humides, agressives ou mal ventilées).
• Utilisation d'une eau présentant des critères d'agressivité tels que ceux définis par le DTU Plomberie 60-1 additif 4 eau chaude (taux de chlorures, sulfates, calcium, résistivité et TAC).
  • Dureté de l'eau < 15°f.
• Non respect des normes (NF EN 50160) de réseau électrique (alimentation électrique présentant des mini ou maxi de tension, des fréquences non conformes par exemple).
• Dégâts résultant de problèmes non décelables en raison du choix de l'emplacement (endroits difficilement accessibles) et qui auraient pu être évités par une réparation immédiate de l'appareil.

8.2 Une installation non conforme à la réglementation, aux normes et aux règles de l'art

• Absence ou montage incorrect d'un groupe de sécurité neuf et conforme à la norme EN 1487, ou modification de son réglage...
• Mise en place directement sur le chauffe-eau d'un système hydraulique empêchant le fonctionnement du groupe de sécurité (réduction de pression, robinet d'arrêt...) (voir page 14).
• Corrosion anormale des piquages (eau chaude ou eau froide) suite à un raccordement hydraulique incorrect (mauvaise étanchéité) ou absence de manchons diélectriques (contact direct fer-cuivre).
• Raccordement électrique défectueux : non conforme à la norme NF C 15-100 ou aux normes en vigueur dans le pays, mise à la terre incorrecte, section de câble insuffisante, raccordement en câbles souples, non respect des schémas de raccordements prescrits par le constructeur.
• Positionnement de l'appareil non conforme aux consignes de la notice.
• Corrosion externe suite à une mauvaise étanchéité sur la tuyauterie.
• Absence ou montage incorrect du capot de protection électrique.
• Absence ou montage incorrect du passage de câble.
• Chute d'un appareil suite à l'utilisation de fixations non adaptées au support d'installation.

8.3 Un entretien défectueux

• Entartrage anormal des éléments chauffants ou des organes de sécurité.
• Non entretien du groupe de sécurité se traduisant par des surpressions.
• Modification du produit d'origine sans avis du constructeur ou utilisation de pièces détachées non référencées par celui-ci.
• Non respect des conditions d'entretien de l'anode magnésium (voir paragraphe 7.3).
  Ces appareils sont conformes aux directives 2014/30/UE concernant la comptabilité électromagnétique, 2014/35/UE concernant la basse tension, 2011/65/UE concernant la ROHS et au règlement 2013/814/UE complétant la directive 2009/125/EC pour l'écoconception.

GARANTIE

Document à conserver par l'utilisateur

(à présenter uniquement en cas de réclamation)

Le certificat de garantie doit être rempli par le revendeur et conservé par l'utilisateur. L'appareil que vous venez d'acquérir doit, par la qualité de sa fabrication et les contrôles qu'il a subis, vous assurer un long service.

Bien qu'il ne nécessite que peu d'entretien, il est nécessaire que vous vous assuriez, de temps à autre, du bon état de marche des différents organes de fonctionnement ou de sécurité qui l'équipent et, en particulier, celui du groupe de sécurité qui doit toujours être déclenché à la pression prévue par le constructeur. N'hésitez pas, le cas échéant, à faire appel à votre installateur pour la vérification de votre appareil.

Ces appareils sont conformes aux directives 2014/30/UE concernant la compatibilité électromagnétique, 2014/35/UE concernant la basse tension, 2011/65/UE concernant la ROHS et au règlement 2013/814/UE complétant la directive 2009/125/EC pour l'écoconception. Cette garantie est valable uniquement en France métropolitaine, en Corse et en Belgique.

Très important : pour l'octroi de la garantie (cuve), le présent certificat sera exigé. Ce dernier ne sera valable que s'il est intégralement rempli par le revendeur lors de la vente à l'usager. On doit le joindre à toute demande faite dans le cadre de la garantie.

Les produits présentés dans ce document sont susceptibles d'être modifiés à tout moment pour répondre à l'évolution des techniques et normes en vigueur.

Le chauffe-eau doit être installé par un professionnel ou une personne qualifiée conformément aux règles de l'art, aux normes en vigueur et aux prescriptions de nos notices techniques. Il sera utilisé normalement et régulièrement entretenu par un spécialiste.

Dans ces conditions, notre garantie s'exerce par échange ou fourniture gratuite à notre distributeur des pièces reconnues défectueuses d'origine par nos services, ou le cas échéant de l'appareil, à l'exclusion des frais de main-d'œuvre et de transport ainsi que de toutes indemnités et prolongation de garantie. Notre garantie prend effet à compter de la date de pose (facture d'installation ou d'achat faisant foi). En l'absence de justificatif, la date de prise en compte sera celle de fabrication indiquée sur la plaque signalétique du chauffe-eau, majorée de six mois.

La garantie de la pièce ou du chauffe-eau de remplacement (sous garantie) cesse en même temps que celle de la pièce ou du chauffe-eau remplacé (premier matériel facturé).

Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

La défaillance d'une pièce ne justifie en aucun cas le remplacement de l'appareil. Thermor tient à votre disposition l'ensemble des pièces détachées pendant une durée de 7 ans.

Un appareil présumé à l'origine d'un sinistre doit rester sur place à la disposition des experts, le sinistré doit informer son assureur.

Cachet de l'installateur

Chauffe-eau électrique

Elektrische boiler

Thermor, la chaleur connectée
