TN 5 FNF (TK) - Réfrigérateur INDESIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné avec compartiment congélateur
Marque	Indesit
Modèle	TN 5 FNF (TK)
Alimentation électrique	220-240 V, 150 W
Type de refroidissement	No Frost (flux d'air continu, sans givre)
Réglage de température	Thermostat avec positions min, med, max (arrêt sur )
Capacité de congélation	Jusqu'à 4 kg/24h (selon étiquette)
Réversibilité des portes	Oui (interchangeable gauche/droite)
Compartiments intérieurs	Clayettes réglables en hauteur, Coolbox pour viandes et poissons, balconnet porte-canettes
Éclairage	Ampoule intérieure max 10 W
Entretien et nettoyage	Eau tiède avec bicarbonate ou savon neutre ; ne pas utiliser de solvants ou abrasifs
Sécurité	Mise à la terre obligatoire, prise accessible, ne pas toucher les parties refroidissantes
Pièces détachées	Utiliser uniquement des pièces d'origine, contacter le service après-vente
Informations générales	Usage domestique, conforme aux directives CE (73/23, 89/336, 2002/96)
Installation	Pièce bien aérée, éloigné des sources de chaleur, espacement d'au moins 10 cm en haut et 5 cm sur les côtés

FOIRE AUX QUESTIONS - TN 5 FNF (TK) INDESIT

Comment régler la température du réfrigérateur ?

Tournez le bouton de REGLAGE DE LA TEMPERATURE sur une position intermédiaire (med). Les positions vont de min (moins froid) à max (plus froid). La position med est optimale pour une consommation réduite.

Que signifie le système No Frost ?

Le No Frost génère un flux continu d'air froid qui absorbe l'humidité et empêche la formation de glace et de givre. Il maintient un niveau d'humidité adéquat et préserve la qualité des aliments. Dans le congélateur, il évite le dégivrage manuel.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Nettoyez l'extérieur, l'intérieur et les joints avec une éponge imbibée d'eau tiède additionnée de bicarbonate ou de savon neutre. Ne pas utiliser de solvants, produits abrasifs, eau de Javel ou ammoniaque. Les accessoires amovibles peuvent être trempés dans de l'eau chaude savonneuse.

Comment inverser le sens d'ouverture de la porte ?

La réversibilité des portes est possible. Consultez la section dédiée de la notice d'utilisation pour les étapes détaillées. Généralement, il faut démonter les charnières et les repositionner de l'autre côté.

Que faire si l'éclairage intérieur ne s'allume pas ?

Vérifiez si la fiche est bien branchée et s'il y a du courant. Si l'ampoule est grillée, remplacez-la par une ampoule similaire de puissance max 10 W après avoir débranché l'appareil.

Pourquoi de l'eau se forme-t-elle à l'intérieur du réfrigérateur ?

Cela peut venir d'aliments chauds introduits, de récipients non fermés, ou de portes ouvertes trop souvent. Ne placez pas d'aliments contre la paroi arrière et fermez bien les bouteilles.

Comment congeler des aliments frais ?

Placez le bouton sur max pour une congélation rapide. Les aliments frais ne doivent pas toucher les aliments déjà congelés. La quantité maximale par jour est indiquée sur l'étiquette (ex: 4 kg/24h). Ne recongelez pas des aliments décongelés.

Que faire si le moteur tourne en continu ?

Vérifiez si la porte est bien fermée, si elle n'est pas ouverte trop souvent, si la température extérieure n'est pas élevée, ou si l'appareil est bien de niveau. Un réglage de température trop bas peut aussi causer ce problème.

Où se trouve la plaque signalétique ?

La plaque signalétique se trouve à l'intérieur du compartiment réfrigérateur, en bas à gauche. Elle indique le modèle, le numéro de série, la tension et la puissance.

Comment remplacer l'ampoule d'éclairage ?

Débranchez l'appareil. Suivez les instructions de la notice selon le modèle (généralement en déclipsant le diffuseur). Utilisez une ampoule identique de puissance max 10 W.

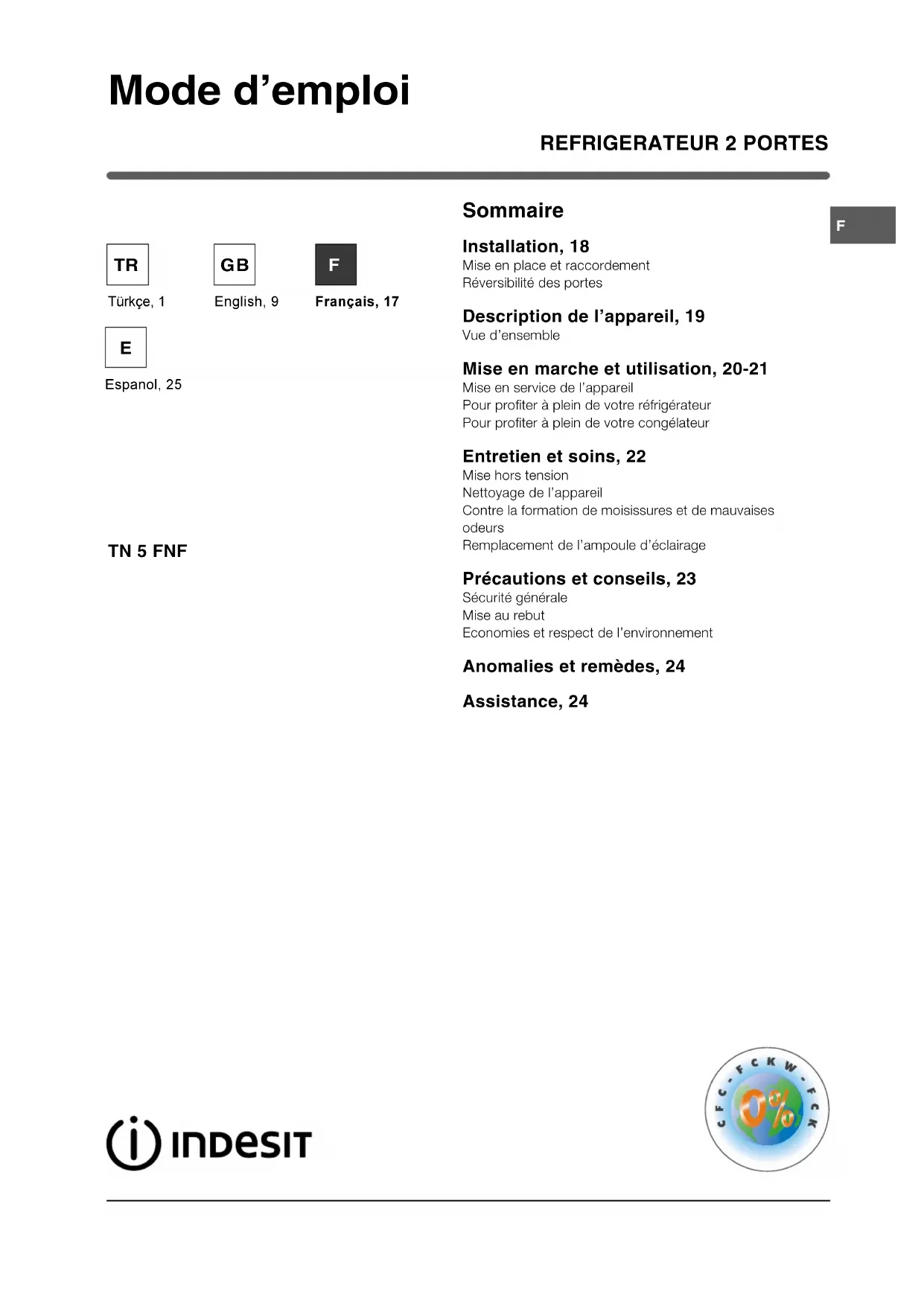

MODE D'EMPLOI TN 5 FNF (TK) INDESIT

Mise en place et raccordement

Réversibilité des portes

Description de l'appareil, 19

Vue d'ensemble

Mise en marche et utilisation, 20-21

Mise en service de l'appareil

Pour profiter à plein de votre réfrigerateur

Pour profiter à plein de votre congélateur

Entretien et soins, 22

Mise hors tension

Nettoyage de I'appareil

Contre la formation de moisissures et de mauvaises

odeurs

Remplacement de l'ampoule d'éclairage

Precautions et conseils, 23

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Anomalies et remèdes, 24

Assistance, 24

F

! Conserve ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, voirlez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil.

Mise en place et raccordement

Mise en place

1. Placez l'appareil dans une piece bien aérée et non humide.
2. Ne bouchez pas les grilles d'aération arrêté : le comprisseur et le condensateur produit de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité.
3. Prévoir au moins 10 cm entre le haut de l'appareil et les meubles installés au-dessus et au moins 5 cm entre les cotés et les meubles/parois laterales.
4. Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisineille electrique).
5. Pour maintainir une distance optimale entre le produit et la paroi arrière, montez les cales d'espacement comprises dans le kit d'installation et suivez les instructions de la notice spécifique prévue.

Mise à niveau

1. Installéz l'appareil sur un sol plat et rigide.
2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niverer l'appareil.

Raccordement electrique

Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique placée à l'intérieur du compartment réfrigerateur en bas à gauche (ex. 150 W);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, place en bas à gauche (ex.220-240 V);
• la prise est bien compatible avec la fiche de l'appareil. En cas d'incompatibilité, faites replacer la fiche par un technicien agréé (voir Assistance); n'utilise ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable electrique et la prise de courant doivent être facilement accessibles.
! Le cable ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôle préiodiquement et ne peut être remplaceé que par un technicien/agree (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.

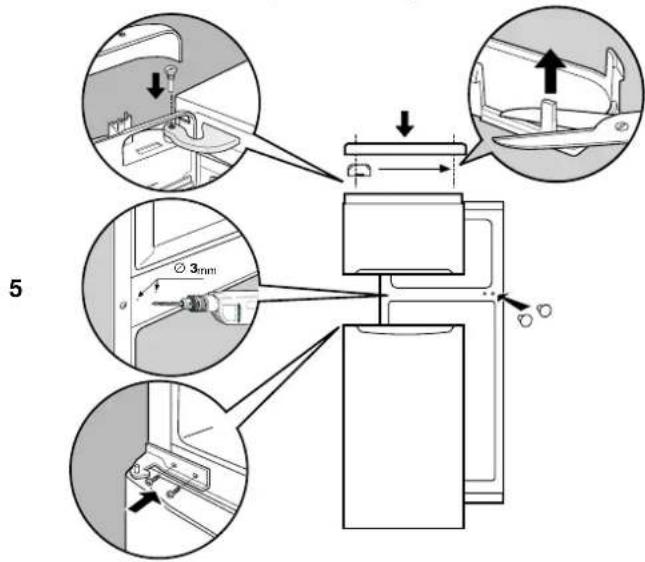

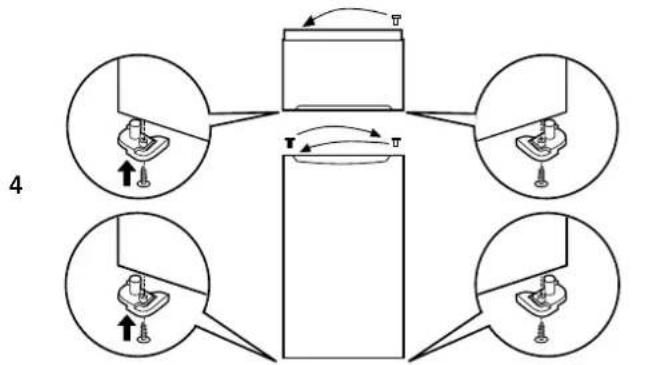

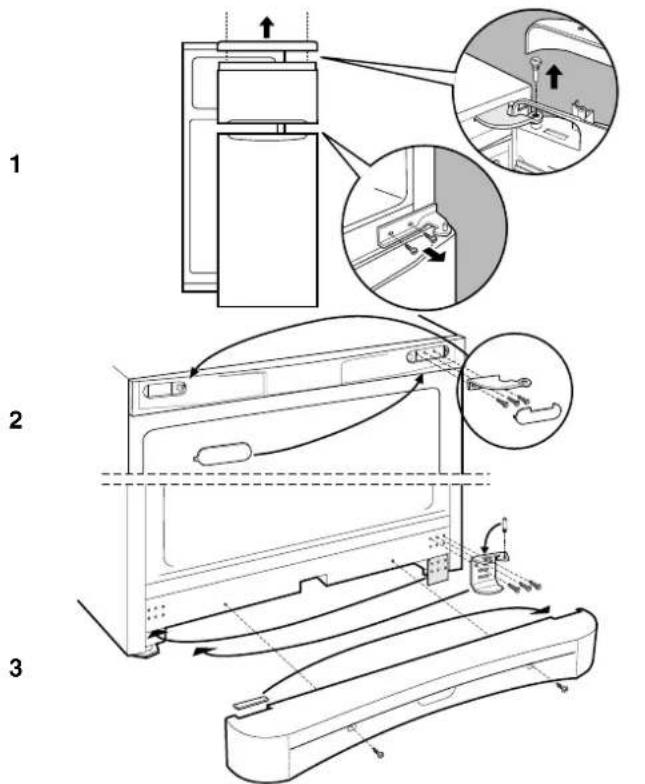

Réversibilité des portes

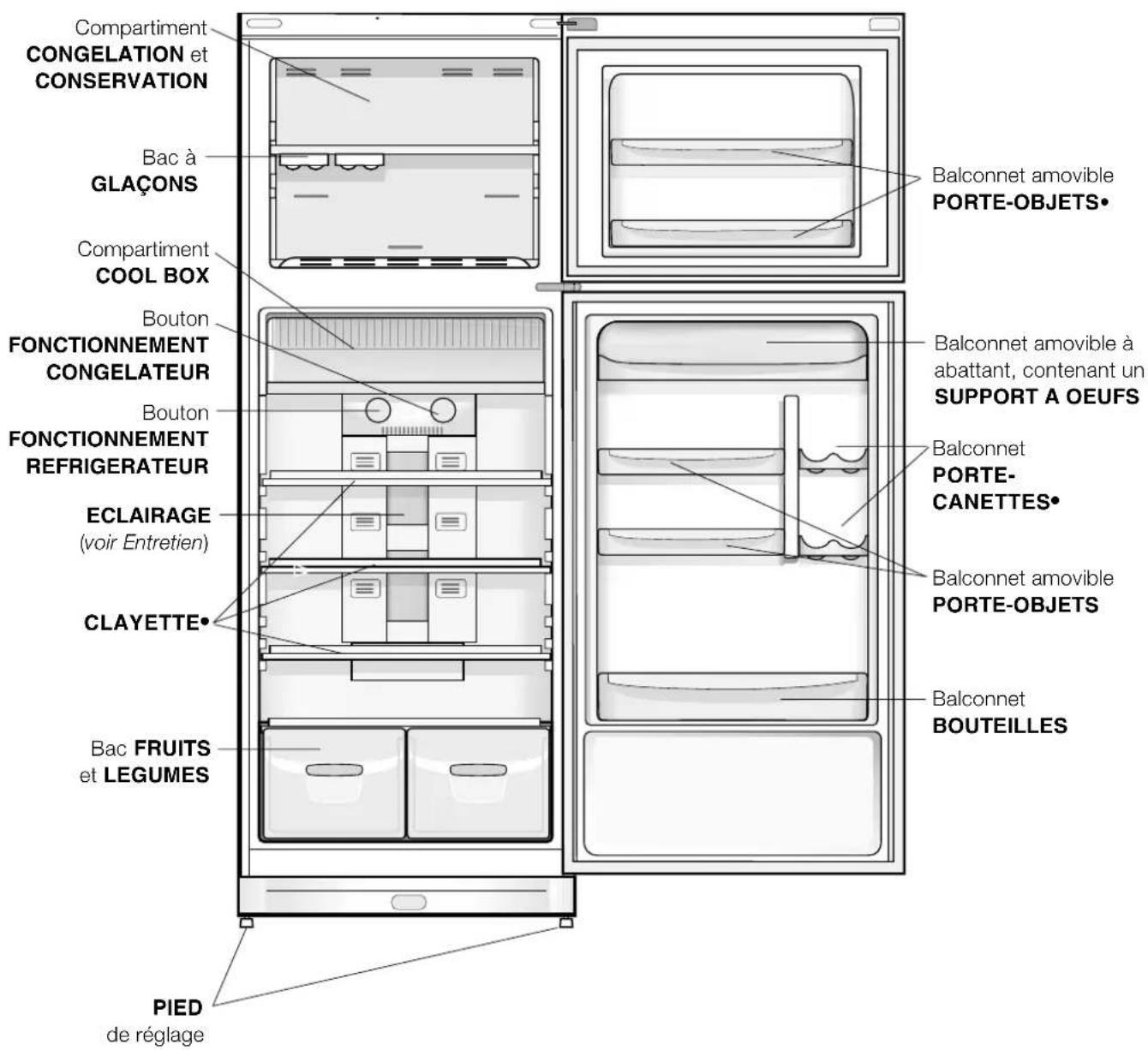

Vued'ensemble

Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrés serontant des différences par rapport à ceux de l'appareil que vous avez acheté. Vous trouvrez dans les pages suivantes la description des objets plus complexes.

Leur nombre et/ou leur emplacement peut varier.

Mise en marche et utilisation

F

Mise en service de l'appareil

! Avant demettre l'appareil en service, suivez bien les instructions sur I'installation (voir Installation).

! Avant de brancher votre apparéil, nettoyez bien les compartments et les accessoires à l'eau tiède additionné de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurez-vous que l'éclairage interieur s'allume (le bouton FONCTIONNEMENT CONGELATEUR ne doit pas etre sur
2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigerateur.

Pour profiter à plein de votre réfrigérateur

Le réglage de la température à l'intérieur du compartment réfrigerateur est automatique en fonction de la position du bouton du thermostat.

min = moins froid

max = plusfroid

Nous conseillons toutefois une position intermédiaire

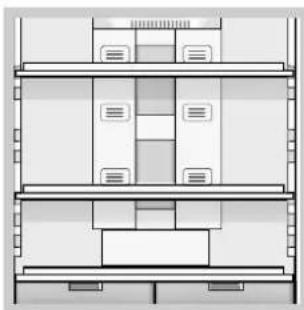

Système de refroidissement No Frost

Il est reconnaissable à la presence de trappes d'aération placees sur les parois arrières des compartments. Le No Frost gère un flux continu d'air froid qui absorbe l'humidité et empêche la formation de glace et de givre: il maintain un niveau d'humidité ajustat à l'intérieur du compartment

réfrigerateur et, grâce à l'absence de givre, il préserve les qualités originaires des aliments; dans le compartment connéglateur il évite la formation de glace, il n'y a par conséquent plus besoin de dégivrer et les aliments ne collent plus entre eux. Ne placez pas d'aliments ou de recipients contre la paroi refroidissante arrière pour ne pas boucher les trouss d'aération et éviter une formation rapide d'eau condensée. Fermez bien les bouteilles et emballez les aliments.

• N'introduisez que des alimentes froids ou à peine tièdes, jamais chauds (voir Précautions et conseils).
• Les aliments cuits contrairement à ce que l'on croit ne se conservent pas plus longuement que les aliments crus.
• N'introduisez pas de recipients non fermés contenant des liquides : ces derniers entraineraient une augmentation de l'humidité et la formation d'eau condensée.

CLAYETTES: pleines ou grillagées.
Elles sont amovibles et réglibres en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de recipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

COOLBOX: pour viandes et poissons frais. Ce compartment est rait prolonger la durée de conservation jusqu'à une semaine, grâce à sa température très BASSE - la plus froide du réfrigerateur - et à son volet transparent qui protège contre les phénomènes d'oxydation et de noircissement. Il peut aussi être

utilisé pour conserver des "plats froids".

Balconnet PORTE-CANETTES

Le portecanettes placedans la contre-portecouspermet deranger nonseulement vos canettes mais aussi vos yogurts,votree beurre et vos autres reçipients selon vos exigences.

Pour profiter à plein de votre congélateur

Le réglage de la température à l'intérieur du compartment congélateur est automatique en fonction de la position du bouton du thermostat.

min = moins froid

max = plusfroid

med est la température optimale avec une faible consommation d'électricité.

• éteint l'appareil, réfrigerateur inclus.

max: pour obtenir une congélation rapide pour les nouveaux alimentents. Pendant l'éte mettez le bouton en max, votre frigidaire fonctionnera plus longtemp. Quand le congélateur est suffisamment refroidit remettez le bouton à une position intermédiaire.

med: pour l'utilisation normale et pour une longue conservation des aliments.

min:seulement pour le maintien des glacons.

• Ne recongelez pas des alimentés décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).
• Les alimentés frais à congefer ne doivent pas être placés au contact d'aliments déjà congelés.
• Ne stockez pas dans votre congelateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.
• La quantité journalière maximale d'aliments pouvant être congelée est indiquée sur l'étiquette des caractéristiques, placée dans le compartment réfrigerateur en bas à gauche (exemple : 4 Kg/24h).

! Pour éviter d'empêcher la circulation de l'air à l'intérieur du congélateur, nous recommendons de ne pas boucher avec des alimentés ou des recipients les troux d'aération.

F

Mise hors tension

Pendant les opérations de nettoyage et d'entretien, débranchez l'appareil du réseau d'alimentation.

Nettoyage de l'appareil

• Nettoyez l'extérieur, l'intérieur et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiège additionné de bicarbonate de soude ou de savon neutre. N'utilise pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque.
• mettez tremper les accessoires amovibles dans de l'eau chaude additionnelle de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.
• Le dos de l'appareil a tendance à s'empoussiérer, pour éliminer la poussière avec délicatesses, après avoir étéint l'appareil et débranché la fiche, servez-vous d'un aspirateur montant un accessoire ajustat et régle sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

• Cet apparéil est fabriqué dans des matérielles hygiéniques qui ne transmettent pas d'odeur. Pour sauvégarder cette caractéristique, veillez à bien emballer et couvir vos alimentés. Vous évitez par la même occasion la formation de taches.
• Si vous devez laisser votre apparéil esteint pendant une période de temps prolongée, nettoyez-le bien l'intérieur et laissez les portes ouvertes.

Remplacement de I'ampoule d'éclairage

Pour remplaçer l'ampoule d'éclairage du compartment réfrigérateur, débranche la fiche de la prise de courant. Suivez les instructions fournies ci-après selon le modele de l'appareil.

Pour remplaçer l'ampoule, procédez comme illustré (voir figure) utilisez une ampoulesemblable dont la puissance ne dépasse pas 10 W.

! L'appareil a ete concu et fabrique conformement aux normes internationales de securite. Ces conseils sont fournis pour des raisons de securite et doivent etre lus attentivement.

Cet apparéil est conforme aux Directives Communautaires suivantes :

• 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatible Electromagnétique) et modifications suivantes; -2002/96/CE.

Sécurité générale

• Cet apparéil a été concu pour un usage familial, de type non professionnel.
• Cet apparéil qui sert à conserver et à congeler des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
• Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser.
• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surname pas sur le cable.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, débranche la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur (appareil éteint) pour éliminer tout contact électrique.
• En cas de panne, n'essayez enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil.
• Ne pas utiliser, à l'intérieur des compartments de conservation pour alimentés congelés, d'ustensiles pointus et coupants ou d'appareils électriques d'un type autre que celui recommendé par le fabricant.
• Ne pas porter à la bouche des glaçons à peine sortis du congelateur.
• Ne permettez pas aux enfants de jourer avec l'appareil. Il ne faut enaucun cas qu'ils s'asseyent sur les tiroirs ou qu'ils s'accrochant à la porte.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux reglementations locales, les emballages pourront ainsi etre recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les-appareils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Economies et respect de l'environnement

• Installez votre apparéil dans un endroit frais et bien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas pres de sources de chaleur.
• Pour introduire ou sortir les aliments, n'ouvre les portes de l'appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d'énergie.
• Ne chargez pas trop votre apparéil: pour une bonne conservation des alimentés, le froid doit pouvoir circuler librement. Si la circulation est entrée, le comprésur travaillera en permanence.
• N'introduisez pas d'aliments chauds : ces derniers font monter la température interieure ce qui oblige le comprisseur à travailler beaucoup plus en gaspillant un tas d'électricité.
• Dégivrez l'appareil dés que de la glace se dépose (voir Entretien); une couche de glace trop épaissé génie considérablement la cession de froid aux alimentés et augmente la consommation d'électricité.
• Gardez toujours les joints propres et en bon état pour qu'ils adhérent bien aux portes et ne laissent pas le froid s'échapper (voir Entretien).

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôle s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies:

L'éclairage interieur ne s'allume pas.

• La fiche n'est pas branchée dans la prise de courant ou pas assez enforcée pour qu'il y ait contact ou bien il y a une coupure de courant.

Le réfrigerateur et le congélateur refroidissent peu.

• Les portes ne ferment pas bien ou les joints sont abimés.
• Ouverture trop fréquence des portes.
• La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte
• Le réfrigerateur et le congealaur sont excessivement replis.

Les alimentes gèlent à l'intérieur du réfrigérateur.

• La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte

Le moteur est branché en permanence.

• La porte n'est pas bien fermée ou trop souvent ouverte.
• La température à l'extérieur est très élevé.
  L'appareil n'a pas ete installe bien a plat (voir Installation).
• L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.
• Le gaz réfrigerant interne produit un léger bruit même quand le compresseur est à l'arrêt : il ne s'agit pas d'un défaut, c'est tout a fait normal.

La température est élevé à certains endroits de l'extérieur du réfrigérateur.

• Les températures élevées sont nécessaires pour éviter la formation d'eau condensée dans des zones particulières du produit.

Assistance

Avant de contacter le centre d'Assistance :

• Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
  Si malgre tous ces contrôles, l'appareil ne fonctionne always pas et l'inconvient persiste, faites appel au service après-vente le plus proche de chez vous.

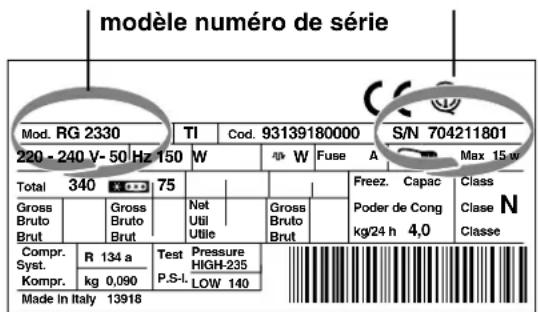

Signalez :

• le type d'anomalie
• le modele de l'appareil (Mod.)
• le numero de série (S/N)

Vous trouvez tous ces renseignements sur l'étiquette signalétique place dans le compartment réfrigérateur en bas à gauche.

Ne faites jamais appel à des techniciens non agreés et refusez toujours des pieces détachées non originales.
