Tipo de producto	Refrigerador combinado con congelador
Marca	Indesit
Modelo	TN 5 FNF (TK)
Alimentación eléctrica	220-240 V, 150 W
Tipo de refrigeración	No Frost (flujo de aire continuo, sin escarcha)
Ajuste de temperatura	Termostato con posiciones min, med, max (apagado en )
Capacidad de congelación	Hasta 4 kg/24h (según etiqueta)
Reversibilidad de las puertas	Sí (intercambiable izquierda/derecha)
Compartimentos interiores	Estantes ajustables en altura, Coolbox para carnes y pescados, balconero portabotellas
Iluminación	Bombilla interior máx. 10 W
Mantenimiento y limpieza	Agua tibia con bicarbonato o jabón neutro; no usar disolventes ni abrasivos
Seguridad	Toma de tierra obligatoria, enchufe accesible, no tocar las partes refrigerantes
Piezas de repuesto	Usar solo piezas originales, contactar al servicio posventa
Información general	Uso doméstico, conforme a las directivas CE (73/23, 89/336, 2002/96)
Instalación	Habitación bien ventilada, alejada de fuentes de calor, espacio de al menos 10 cm arriba y 5 cm a los lados

Preguntas frecuentes - TN 5 FNF (TK) INDESIT

¿Cómo ajustar la temperatura del refrigerador?

Gire el botón de AJUSTE DE TEMPERATURA a una posición intermedia (med). Las posiciones van de min (menos frío) a max (más frío). La posición med es óptima para un consumo reducido.

¿Qué significa el sistema No Frost?

El No Frost genera un flujo continuo de aire frío que absorbe la humedad y evita la formación de hielo y escarcha. Mantiene un nivel de humedad adecuado y preserva la calidad de los alimentos. En el congelador, evita el descongelado manual.

¿Cómo limpiar el aparato?

Desenchufe el aparato. Limpie el exterior, interior y juntas con una esponja empapada en agua tibia con bicarbonato o jabón neutro. No use disolventes, productos abrasivos, lejía ni amoníaco. Los accesorios extraíbles se pueden sumergir en agua caliente jabonosa.

¿Cómo invertir el sentido de apertura de la puerta?

La reversibilidad de las puertas es posible. Consulte la sección dedicada del manual de uso para los pasos detallados. Generalmente, hay que desmontar las bisagras y recolocarlas en el otro lado.

¿Qué hacer si la iluminación interior no se enciende?

Verifique si el enchufe está bien conectado y si hay corriente. Si la bombilla está fundida, reemplácela por una bombilla similar de potencia máx. 10 W después de desenchufar el aparato.

¿Por qué se forma agua dentro del refrigerador?

Esto puede deberse a alimentos calientes introducidos, recipientes no cerrados, o puertas abiertas con demasiada frecuencia. No coloque alimentos contra la pared trasera y cierre bien las botellas.

¿Cómo congelar alimentos frescos?

Coloque el botón en max para una congelación rápida. Los alimentos frescos no deben tocar los alimentos ya congelados. La cantidad máxima por día se indica en la etiqueta (ej: 4 kg/24h). No vuelva a congelar alimentos descongelados.

¿Qué hacer si el motor funciona continuamente?

Verifique si la puerta está bien cerrada, si no se abre con demasiada frecuencia, si la temperatura exterior no es alta, o si el aparato está bien nivelado. Un ajuste de temperatura demasiado bajo también puede causar este problema.

¿Dónde se encuentra la placa de características?

La placa de características se encuentra dentro del compartimento del refrigerador, abajo a la izquierda. Indica el modelo, número de serie, voltaje y potencia.

¿Cómo reemplazar la bombilla de iluminación?

Desenchufe el aparato. Siga las instrucciones del manual según el modelo (generalmente desclipando el difusor). Use una bombilla idéntica de potencia máx. 10 W.

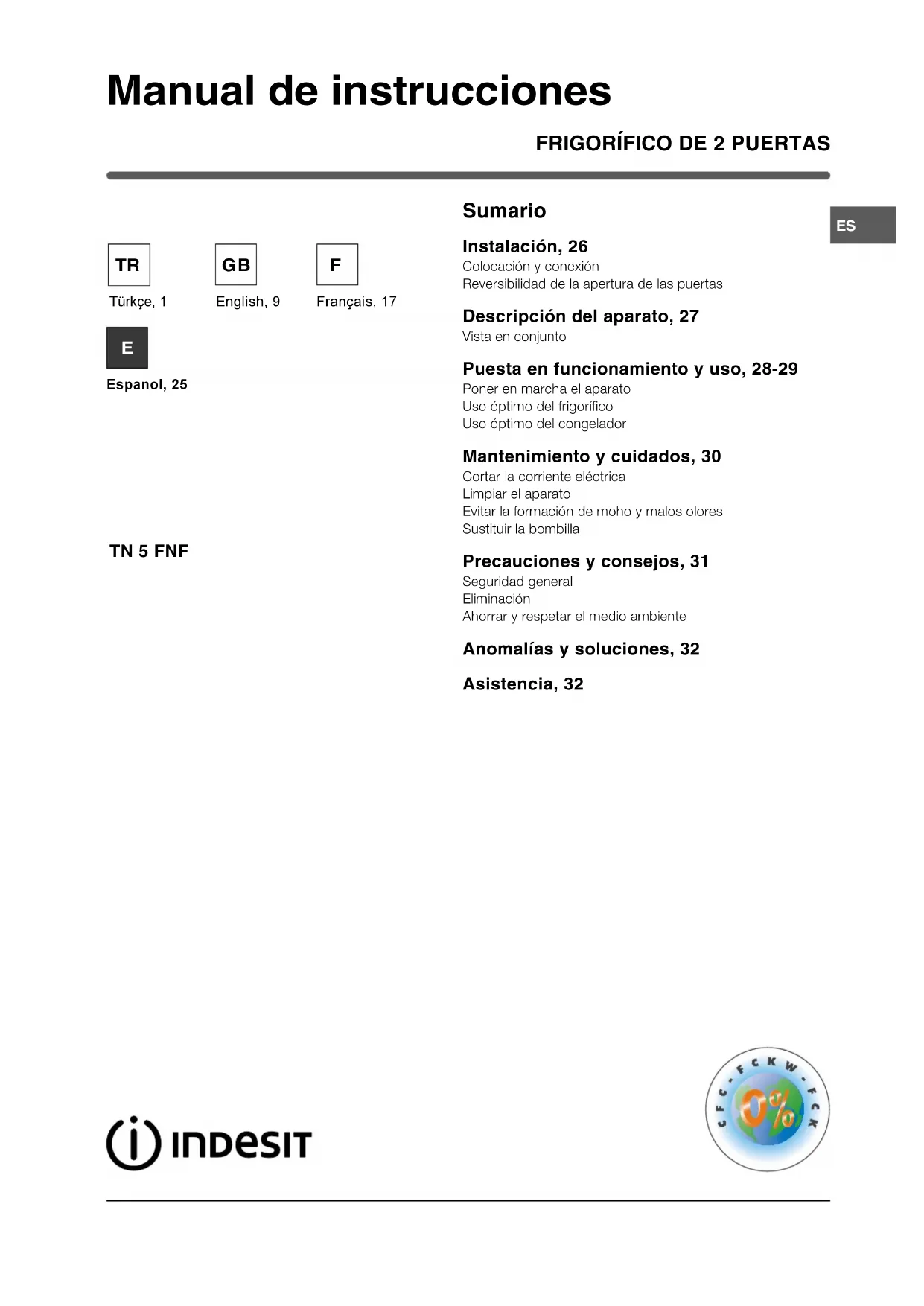

MANUAL DE USUARIO TN 5 FNF (TK) INDESIT

Colocación y conexión

Reversibilidad de la apertura de las puertas

Descripción del aparato, 27

Vista en conjunto

Puesta en funcionamiento y uso, 28-29

Poner en marcha el aparato

Uso óptimo del congelador

Mantenimiento y cuidados, 30

Cortar la corriente eléctrica

Limpiar el aparato

Evitar la formación de moho y malos olores

Sustituir la bombilla

Precauciones y consejos, 31

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 32

Asistencia, 32

ES

¡Es importante conservar este manual para poder consultarlo cuando sea necesario! En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso.

¡Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad!

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.
2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.
3. Deje una distancia mínima de 10 cm entre la parte superior del aparato y los muebles situados encima, y de 5 cm como mínimo entre los costados y los muebles o paredes laterales.
4. Mantenga el aparato lejos de fuentes de calor (por ejemplo, la luz solar directa o una cocina eléctrica).
5. Para mantener una distancia óptima entre el producto y la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente.

Nivelación

1. Instale el aparato sobre un piso plano y rígido.
2. Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

• la toma posea la conexión a tierra y que sea conforme a la ley;
• el enchufe sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);
• la tensión de alimentación esté comprendida entre los valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);
• la toma sea compatible con el enchufe del aparato. Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

¡El cable no debe sufrir pliegues ni compresiones. ¡El cable debe ser revisado periódicamente y sustituido solo por técnicos autorizados (ver Asistencia). ¡La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

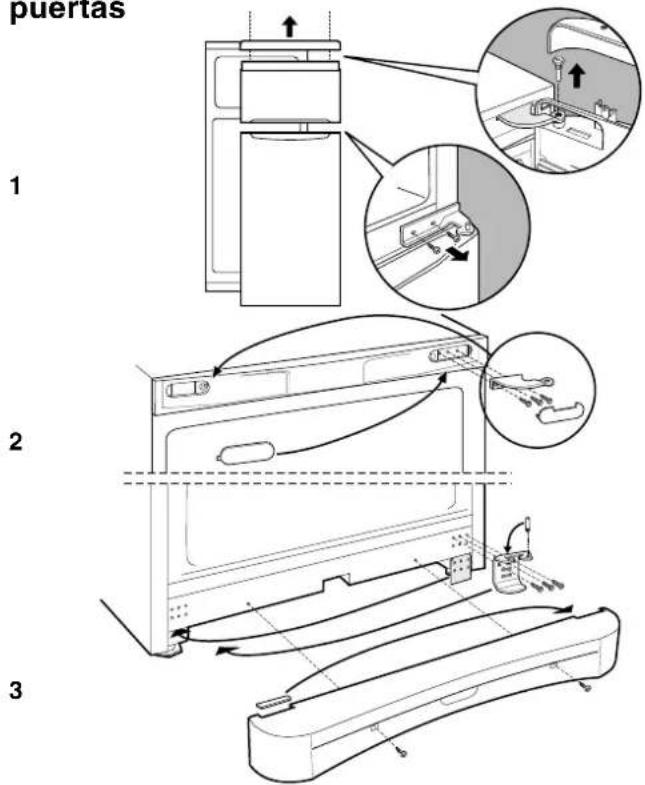

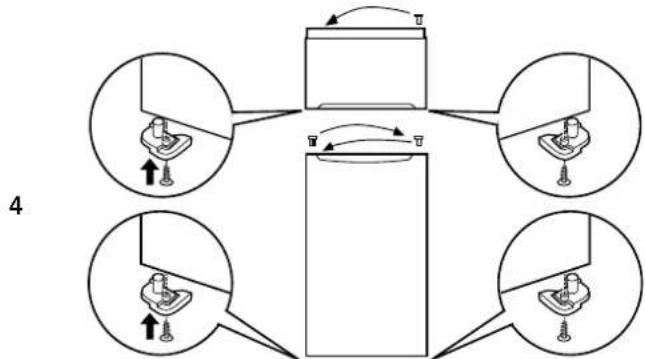

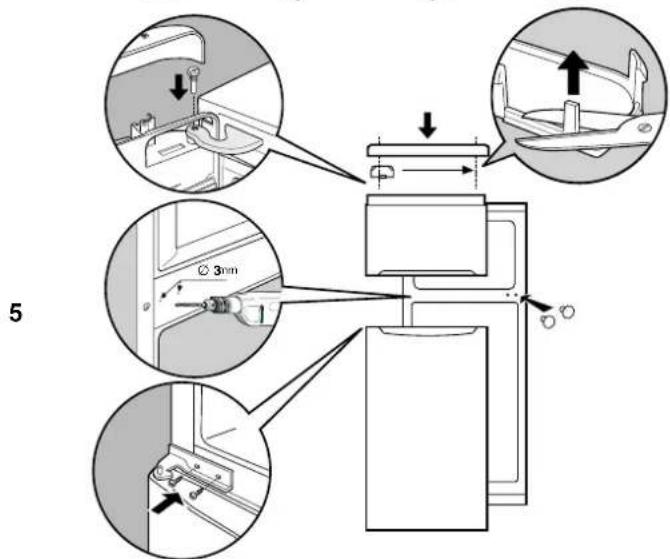

Reversibilidad de la apertura de las puertas

Descripción del aparato

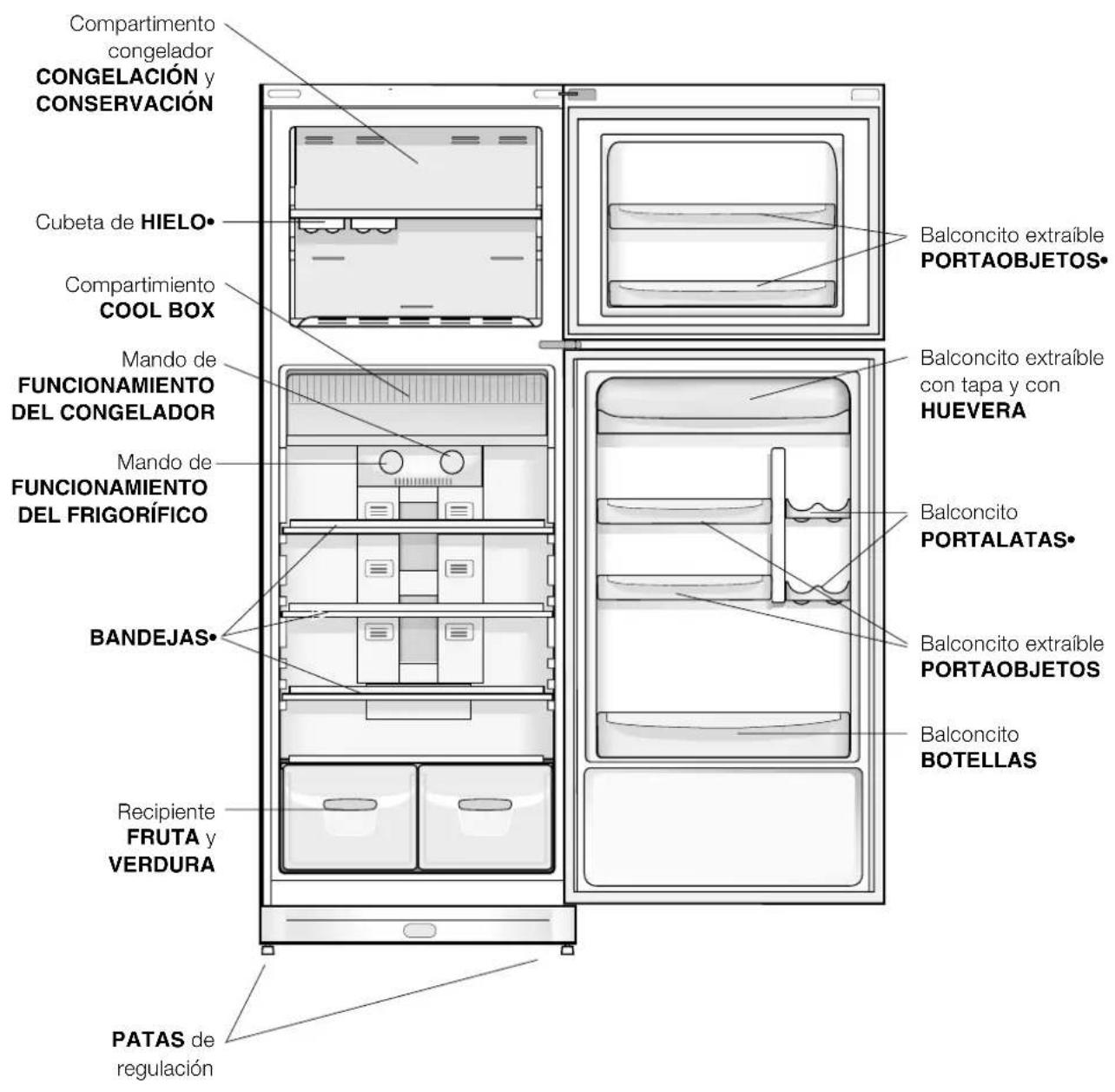

Vista de conjunto

Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se incluye en las páginas sucesivas.

• La cantidad y/o su ubicación pueda variar.

Puesta en funcionamiento y uso

ES

Poner en marcha el aparato

¡Antes de poner en funcionamiento el aparato, siga las instrucciones sobre la instalación (ver Instalación).

¡Antes de conectar el aparato, limpie bien los compartimentos y los accesorios con agua tibia y bicarbonato.

1. Enchufe el aparato en el tomacorriente y verifique que se encienda la luz testigo verde de ALIMENTACIÓN (la perilla de FUNCIONAMIENTO DEL CONGELADOR no debe estar en ●).
2. Gire la perilla de FUNCIONAMIENTO DEL REFRIGERADOR hasta un valor medio. Después de algunas horas será posible introducir alimentos en el refrigerador.

Regulación de la temperatura

La temperatura interna del compartimento frigorífico se regula automáticamente en base a la posición del mando del termostato.

min = menos frío

max = más frío

med es la temperatura óptima con bajo consumo.

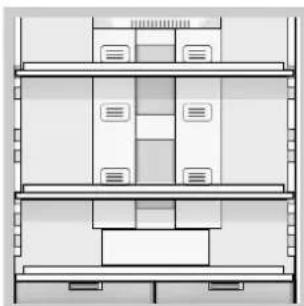

Sistema de enfriamiento No Frost

El sistema No Frost administrará un flujo continuo de aire frío que recoge la humedad e impide la formación de hielo y escarcha: en el compartimento frigorífico mantiene el solo nivel de humedad y, gracias a la ausencia de escarcha, preserva las calidades

originales de los alimentos; en el compartimento congelador evita la formación de hielo volviendo innecesarias las operaciones de descongelación y evitando que los alimentos se peguen entre sí. No introduzca alimentos o recipientes en contacto directo con la pared refrigerante posterior porque se puedan obstruir los orificios de aireación y facilitar la formación de condensación. Cierre las botellas y envuelva los alimentos.

• Introduzca solo alimentos fríos o tibios, nunca calientes (ver Precauciones y consejos). Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los crudos.
• No introduzca recipientes destapados con líquidos: produciría un aumento de humedad con la consiguiente formación de condensación.

BANDEJAS: enteras o tipo rejilla. Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las bandejas completamente.

COOL BOX: para carne y pescado fresco. El compartimento permite largos tiempos de conservación, hasta de una semana, gracias a la baja temperatura -la más fría del refrigerador- y a la puerta transparente que protege de fenómenos de oxidación y ennegrecimiento. Se puede utilizar también para "platos fríos".

Balconcillo porta-latas: La presencia de balconcillo porta-latas sobre la contra puerta ofrece la posibilidad de guardar no solamente las latas sino también los envases de yogur, mantequilla y otros contenedores según las necesidades.

Uso óptimo del congelador

med es la temperatura óptima con bajo consumo.

• apaga el aparato, incluido el frigorífico.

max: se utiliza para la congelación veloz de los alimentos puestos nuevamente.

med: se utiliza para la utilización normal y para la conservación de larga duración de los alimentos puestos.

min: se utiliza solamente para la conservación de los cubos de hielo.

• No vuelva a congelar alimentos que están por descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).
• Los alimentos frescos por congelar no se deben colocar en contacto con los ya congelados.
• No coloque en el congelador botellas de vidrio que contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.
• La carga máxima diaria de alimentos a congelar está indicada en la placa de características ubicada en el compartimento frigorífico, abajo a la izquierda (por ejemplo: 4 kg/24 h).

Evite abrir la puerta durante la congelación. Cuando se produzca una interrupción de corriente o una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas. Advertencia: para evitar obstaculizar la circulación de aire en el interior del congelador, se recomienda no obstruir los orificios de aireación con alimentos o recipientes.

Mantenimiento y cuidados

Durante los problemas de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica, desenchufándolo: no es suficiente llevar el mando de FUNCIONAMIENTO DEL CONGELADOR hasta la posición ● (aparato apagado) para eliminar todo contacto eléctrico.

Limpiar el aparato

Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoniaco. - Los accesorios extraíbles se pueden poner en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado. - La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Evitar la formación de moho y malos olores

• El aparato está fabricado con materiales higiénicos que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.
• Si se debe apagar el aparato por un largo periodo, limpie su interior y deje las puertas abiertas.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación.

Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con una bombilla con una potencia igual a la indicada en la protección (10 W).

Precauciones y consejos

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipo es conforme con las siguientes Directivas Comunitarias:

• 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones; -2002/96/CE.

Seguridad general

• El aparato ha sido diseñado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato debe ser utilizado para conservar y congelar alimentos solo por personas adultas y según las indicaciones contenidas en este manual.
• El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido, ya que es muy peligroso si está expuesto a la lluvia y tormentas.
• No toque el aparato estando descalzo o con las manos o pies mojados o húmedos.
• No toque las piezas refrigerantes internas: podría quemarse o herirse.
• No desenchufe el aparato tirando del cable sino sujetando el enchufe.
• Es necesario desenchufar el aparato antes de realizar operaciones de limpieza y mantenimiento. No es suficiente girar el mando para la regulación de la temperatura hasta la posición ● (aparato apagado) para eliminar todo contacto eléctrico.
• En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.
• En el interior de los compartimentos donde se conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos que no sean los recomendados por el fabricante.
• No introduzca en su boca cubitos apenas extraídos del congelador.
• No permita que los niños jueguen con el aparato. No deben subirse a los cajones ni colgarse de la puerta.
• Los embalajes no son juguetes para los niños.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de Aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El significado del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Instale el aparato en un ambiente fresco y bien aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.
• Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.
• No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.
• No introduzca alimentos calientes: elevan la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.
• Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.
• Mantenga eficientes y limpias las juntas para que se adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

La lámpara de iluminación interna no se enciende.

El frigorífico y el congelador enfrían poco.

En el frigorífico los alimentos se congelan.

El motor funciona continuamente.

El aparato hace mucho ruido.

La temperatura de algunas partes externas del frigorífico es elevada.

Posibles causas / Soluciones:

• El enchufe no está introducido en la toma de corriente o no está lo suficiente como para hacer contacto, o bien en la casa no hay corriente.

Las puertas no cierran bien o las juntas están dañadas. Las puertas se abren demasiado frecuentemente. - El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta. - El frigorífico o el congelador se han llenado excesivamente.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.
• La puerta no está bien cerrada o se abre continuamente.
• La temperatura del ambiente externo es muy alta.
• El aparato no fue instalado en un lugar plano (ver Instalación).
• El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.
• El gas refrigerante interior produce un ligero ruido aun cuando el compresor está detenido: no es un defecto, es normal.
• Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del producto.

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

• el tipo de anomalía
• el modelo de la máquina (Mod.)
• el número de serie (S/N)

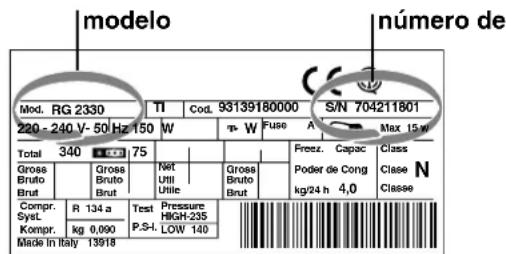

Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.
