SG5100D - Générateur SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Générateur à essence, puissance de 5 kW, moteur 4 temps, capacité du réservoir de 15 litres.
Utilisation	Idéal pour les chantiers, les événements en extérieur, et comme source d'énergie de secours.
Maintenance	Vérifier l'huile régulièrement, nettoyer le filtre à air, et effectuer un entretien annuel recommandé.
Sécurité	Utiliser uniquement à l'extérieur pour éviter l'accumulation de monoxyde de carbone, porter des équipements de protection.
Informations générales	Poids de 50 kg, dimensions compactes pour un transport facile, garantie de 2 ans.

FOIRE AUX QUESTIONS - SG5100D SCHEPPACH

Comment démarrer le générateur SCHEPPACH SG5100D ?

Pour démarrer le générateur, assurez-vous que le réservoir est plein, que le commutateur d'arrêt est en position 'ON', puis tirez sur le cordon de démarrage plusieurs fois jusqu'à ce qu'il démarre.

Que faire si le générateur ne démarre pas ?

Vérifiez que le réservoir de carburant est plein, que le commutateur d'arrêt est en position 'ON', et assurez-vous que la bougie d'allumage n'est pas encrassée. Si le problème persiste, consultez le manuel d'utilisation.

Quelle est la capacité du réservoir de carburant du SCHEPPACH SG5100D ?

La capacité du réservoir de carburant est de 15 litres.

Comment savoir si le générateur est en surcharge ?

Le générateur dispose d'un indicateur de surcharge qui s'allume en cas de surcharge. Si cela se produit, déconnectez les appareils connectés et attendez que l'indicateur s'éteigne avant de redémarrer.

Quel type d'huile dois-je utiliser pour le SCHEPPACH SG5100D ?

Il est recommandé d'utiliser de l'huile moteur SAE 10W-30 pour le SCHEPPACH SG5100D.

Comment effectuer l'entretien régulier du générateur ?

Pour un entretien régulier, vérifiez et changez l'huile tous les 50 heures d'utilisation, nettoyez ou remplacez le filtre à air, et vérifiez la bougie d'allumage tous les 100 heures.

Le générateur SCHEPPACH SG5100D peut-il fonctionner par temps humide ?

Il est préférable d'éviter d'utiliser le générateur sous la pluie ou dans des conditions humides. Protégez-le avec une bâche ou un abri si nécessaire.

Quelle est la puissance de sortie du SCHEPPACH SG5100D ?

La puissance de sortie maximale est de 5 100 watts avec une puissance nominale de 4 600 watts.

Est-ce que le SCHEPPACH SG5100D est silencieux ?

Le générateur produit un niveau sonore d'environ 68 dB à pleine charge, ce qui est relativement silencieux pour un générateur de cette taille.

Où puis-je trouver des pièces de rechange pour le SCHEPPACH SG5100D ?

Vous pouvez trouver des pièces de rechange chez des revendeurs agréés SCHEPPACH ou sur des sites de vente en ligne spécialisés.

Comment stocker le générateur lorsqu'il n'est pas utilisé ?

Stockez le générateur dans un endroit sec et frais, videz le réservoir de carburant et débranchez les batteries si applicable.

MODE D'EMPLOI SG5100D SCHEPPACH

Pour les pays européens uniquement

Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

IT

Solo per Paesi EU.

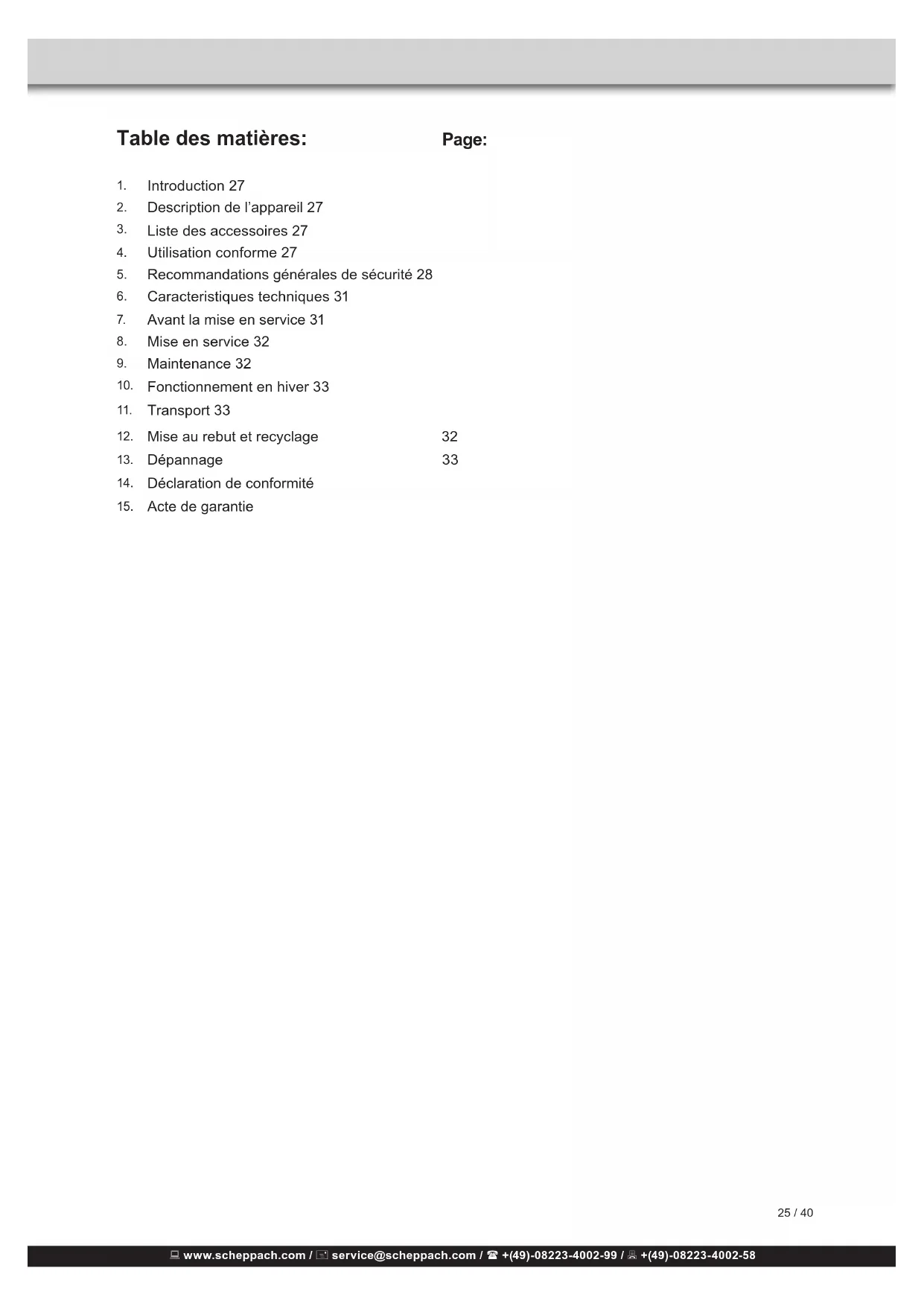

1. Introduction 27
2. Description de l'appareil 27
3. Liste des accessoires 27
4. Utilisation conforme 27
5. Recommandations générales de sécurité 28
6. Caracteristiques techniques 31
7. Avant la mise en service 31
8. Mise en service 32
9. Maintenance 32
10. Fonctionnement en hiver 33
11. Transport 33
12. Mise au rebut et recyclage 32
13. Dépannage 33
14. Déclaration de conformité
15. Acte de garantie

Explication des symboles sur l'appareil

L'utilisation de symboles dans ce manuel a pour but d'attirer votre attention sur d'éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements proprement dits n'éliminent pas les risques et ne peuvent pas remplacer les actions correctes à entreprendre pour prévenir les accidents.

	Lisez le mode d'emploi. Avant toute utilisation, référez-vous à la section correspondante dans ce manuel d'utilisation.
	Important. Pièces chaudes. Gardez vos distances.
	Important. Mettez le moteur à l'arrêt avant de faire le plein. Ne pas remplir de carburant lorsque la machine est en fonctionnement.
	Important. Les gaz d'échappement sont toxiques, ne pas faire fonctionner dans des zones non ventilées.
	Portez des protections auditives et des gants de protection.
	Uniquement pour les pays de la communauté européenne. N'éliminez pas cette machine électrique dans votre poubelle domestique. Selon la directive européenne 2012/19/EU concernant les appareillages électriques et électroniques usagés et son application selon le droit local, les appareils électriques doivent être collectés séparément et déposés à un point de collecte et de revalorisation respectant l'environnement.
	Soyez prudent en manipulant l'essence et les lubrifiants !
	Retirez le câble d'allumage avant les travaux de maintenance et lisez les instructions d'utilisation.
	Ne pas exposer à la pluie.
	Le démarrage du moteur génère des étincelles.
	Les étincelles peuvent mettre le feu aux gaz inflammables. Il est strictement interdit de fumer ou d'approcher une flamme nue près des appareils !

1. Introduction

Fabricant:

scheppach

Nous espérons que votre nouvelle machine vous apportera de la satisfaction et de bons résultats.

Remarque:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu pour responsable de tous les dommages subis par cet appareil et pour tous les dommages résultant de son utilisation, dans les cas suivants :

• Mauvaise manipulation,
• Non-respect des instructions d'utilisation,
• Travaux de réparation effectués par des tiers, par des spécialistes non agréés,
• Remplacement et montage de pièces de rechange qui ne sont pas d'origine,
  • Utilisation non conforme,

Nous vous recommandons:

De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service. Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une utilisation conforme.

Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d'indisponibilité ; comment enfin augmenter la fiabilité et la durée de vie de la machine. En plus des consignes de sécurité continues dans ce manuel d'utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays.

Conservez le manuel d'utilisation dans une pochette plastique pour le protéger de la saleté et de l'humidité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement. Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.

En plus des indications d'utilisation contenues dans cette notice et des réglementations particulières de votre pays, il convient d'appliquer les règles techniques connues et reconnues s'appliquant en général.

2. Description de l'appareil (Fig. 1-3)

1. Indicateur de niveau de carburant
2. Bouchon du réservoir à carburant
3. Poignée de transport
4. Couvercle du filtre à air
5. Capot à ouvrir pour l'entretien
6. Roues
7. Préchauffage
8. Témoin de température d'huile
9. Voltmètre
10. Témoin de niveau d'huile
11. ATS (Raccord pour commande à distance)
12. Arrêt de sécurité 230V\~
13. Arrêt de sécurité 12V CC
14. Branchement à la terre
15. Branchement 12V CC
16. Prise 230V\~
17. Prise 230V\~
18. Clé de contact
19. Câble de raccordement 12V CC
20. Fixation de la batterie
21. Vis de purge d'huile
22. Jauge d'huile
23. ninterrupteur mécanique
24. Filtre à air

3. Liste des accessoires

• Ouvrez l'emballage et sortez l'appareil de l'emballage avec précaution.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
• Vérifiez si la livraison est bien complète.
• Après le déballage, vérifiez que toutes les pièces sont exemptes d'éventuels dommages liés au transport. En cas de réclamations, le livreur doit en être informé immédiatement. Les réclamations ultérieures ne seront pas acceptées.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.
• Familiarisez-vous avec l'appareil avant son utilisation en lisant le guide d'utilisation.
• N'utilisez que des pièces originales pour les accessoires ainsi que les pièces d'usure et de rechange. Vous trouverez les pièces de rechange chez votre distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'article ainsi que le type et l'année de construction de l'appareil.

Attention!

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille !

Risque!

Il y a un risque d'ingestion et d'asphyxie!

4. Utilisation conforme

Cet appareil convient à toutes les applications prévues pour un fonctionnement avec une source de tension alternative de 230 V.

Veuillez absolument respecter les limites indiquées dans les consignes de sécurité.

Le but de ce générateur est l'entraînement d'outils électriques et l'alimentation électrique de sources d'éclairage. Vérifiez bien l'aptitude des appareils ménagers conformément aux indications du fabriquant. En cas de doute, adressez-vous à un distributeur professionnel dûment autorisé pour l'appareil en question.

Ce générateur est conçu exclusivement à l'entraînement d'appareils électriques, dont la puissance maximale est comprise dans la gamme de puissances du générateur. Il est nécessaire de prendre en compte le courant de démarrage supérieur des appareils à induction.

La machine doit exclusivement être employée conformément à son affectation. Toute utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le fabricant décline toute responsabilité et l'utilisateur/ l'opérateur est responsable.

Veillez au fait que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute activité équivalente.

5. Recommandations générales de sécurité

Dans ces instructions de service, nous avons marqué les passages relatifs à la sécurité avec le symbole:

Cette notice comporte également d'autres informations importantes qui sont signalées par le mot: ATTENTION!

⚠ Attention!

Lors de l'utilisation des machines, certaines règle de sécurité doivent être respectées afin d'éviter les blessures et les accidents. Pour cette raison, vous devez cette notice d'utilisation et les consignes de sécurité avec attention. Si vous remettez cette machine à des tiers, veillez à remettre également la notice d'utilisation et les consignes de sécurité Nous déclinons toute responsabilité quant aux accidents et dommages qui surviendraient du fait du non-respect des instructions d'utilisation et consignes de sécurité.

DANGER

Le non-respect de cette consigne met votre vie en péril et peut être à l'origine de blessures mortelles

ATTENTION

Le non-respect de cette consigne met votre vie en péril et peut être à l'origine de graves blessures.

PRECAUTION

Le non-respect de cette consigne peut être à l'origine de blessures plus ou moins graves.

⚠️ Remarque

Le non-respect de cette consigne peut être à l'origine d'une avarie du moteur et d'autres éléments.

Consignes de sécurité générales

1. Maintenir l'ordre dans la zone de travail

- Le désordre régnant dans la zone de travail peut entraîner des accidents.

1. Prendre en compte les facteurs environnementaux

2. N'utilisez jamais la machine dans des locaux fermés ou mal ventilés. Lorsque le moteur est en marche, il émet des gaz toxiques. Ces gaz peuvent être invisibles et inodores.

3. Ne pas exposer les outils à la pluie.
4. Ne pas utiliser les outils dans un environnement humide ou mouillé. Danger d'électrocution!
5. Regardez les irrégularités du terrain sur un pied sûr.
6. Veiller à ce que la zone de travail soit bien éclairée.
7. Ne pas utiliser les outils électriques dans les lieux soumis à des risques d'incendie ou d'explosion.

8. Par temps sec, veillez à placer un extincteur à proximité (risque d'incendie).

9. Maintenez les tierces personnes à distance

- Ne laissez pas les tierces personnes s'approcher de la machine, en particulier les enfants et les adolescents. Veillez à ce qu'ils ne se trouvent pas dans la zone de travail.

1. Conserver les outils non utilisés en sécurité

- Les outils non utilisés doivent être conservés dans un lieu sec, en hauteur ou fermé, hors de portée des enfants.

1. Evitez de prendre une posture anormale

- Veillez à toujours conserver votre équilibre pendant le travail avec la machine.

1. Ne travaillez pas si vous ne disposez pas de tous vos moyens

- Ne travaillez jamais sous l'influence de l'alcool, de drogues, de médicaments ou d'autre substances, qui influenceraient votre vue, vos réflexes et votre capacité de réflexion.

1. N'utilisez la machine que conformément à sa destination

- N'utilisez pas la machine pour des applications pour lesquelles elle n'a pas été conçue.

Consignes de sécurité pour la manipulation de substances inflammables

1. Attention!: Le carburant est facilement inflammable:
2. Entreposez le carburant dans des contenants spécialement conçus à cet effet.
3. Effectuez le remplissage uniquement à l'extérieur et sans fumer.

4. Faites l'appoint de carburant avant de démarrer le moteur. Ne retirez jamais le bouchon du réservoir à carburant, ne faites jamais l'appoint de carburant lorsque le moteur est en marche ou encore chaud.

5. Si vous avez renversé du carburant, ne mettez pas le moteur en marche, éloignez la machine de la zone où du carburant a été renversé et veillez à ce qu'aucune étincelle ne se produise jusqu'à ce que toute les vapeurs de carburant se soient dissipées. Refermez correctement le bouchon du réservoir de carburant et du bidon.

Plein de carburant

- Arrêtez toujours le moteur avent de faire le plein de carburant.

⚠ Attention! Ouvrez toujours le bouchon du réservoir avec précaution, afin que la pression existante puisse se réduire lentement.

- Pendant du fonctionnement de l'appareil, de fortes températures sont atteintes dans le carter. Laissez l'appareil refroidir complètement avant de faire le plein.

⚠ Attention! Si l'appareil n'a pas suffisamment refroidi, le carburant pourrait s'enflammer lors du remplissage et provoquer de graves brûlures.

• Veillez ne soit pas trop rempli de carburant. Si vous remversez du carburant, essuyez le carburant immédiatement et nettoyez l'appareil.
• Refermez toujours convenablement le bouchon du réservoir de carburant pour éviter qu'il ne s'ouvre sous l'effet des vibrations pendant le fonctionnement de l'appareil.

Danger

Ne faites jamais le plein à proximité d'une flamme nue.

Consignes de sécurité particulières lors de l'utilisation de moteurs à explosion

Danger

Les moteurs à explosion présentent un danger particulier lors du remplissage du carburant et pendant leur fonctionnement. Lisez et conformez-vous toujours aux marquages de sécurité. Leur non-respect peut être à l'origine de blessures graves voire mortelles.

1. Aucune transformation du groupe électrogène ne doit être effectuée.

2. ⚠ Attention!

Risque d'intoxication : les gaz d'échappement, le carburant, les lubrifiants sont nocifs. Il en faut pas inhaler les gaz d'échappement.

3. ⚠ Attention!

Risque de brûlure ne pas toucher le pot d'échappementet le moteur

1. Ne pas utiliser l'appareil dans un local non ventilé ou dans une zone explosible. Si l'appareil est utilisé dans un local bien ventilé, les gaz d'échappement doivent néanmoins être évacués directement vers l'extérieur par une conduite.

Attention! Même si une conduite est utilisée pour évacuer les gaz d'échappement, des gaz nocifs peuvent tout de même s'échapper, du fait du risque d'incendie, la conduite d'évacuation ne doit pas être dirigée vers des substances inflammables.

5. △ Risque d'explosion!

L'appareil ne doit jamais être utilisé dans un local où sont entreposées des substances facilement inflammables.

1. Le régime réglé en usine ne doit pas être modifié, cecipourrait endommager l'appareil et les appareils qui y sont branchés.
2. L'appareil doit être placé au moins à 1 m des murs et des appareils raccordés.
3. Placez l'appareil sur une surface plane et stable. Ne pas tourner ou incliner l'appareil pendant le fonctionnement.
4. Ne jamais toucher l'appareil avec des mains mouillées
5. Protégez-vous contre les risques d'électrocution.
6. A l'extérieur, n'utilisez que des rallonges homologuées et identifiées comme tel (H07RN).
7. La section des conducteurs des rallonges électriques doit être de 1.5 mm ^2 pour ne longueur maxi de 50 m et de 2.5 mm ^2 pour une longueur maxi de 100 m.
8. Les réparations et opérations de réglage doivent être exclusivement effectuées par des spécialistes agréés.
9. Ne touchez pas les éléments mécaniques en mouvement et chauds. Ne retirez aucune protection.
10. Les niveaux d'émission sont indiqués dans les caractéristiques techniques, les valeurs des niveaux acoustiques ( L_WA ) et de pression acoustique mentionnés ( L_PA ) ne correspondent pas forcément aux valeurs obtenues pendant le fonctionnement. Etant donné que les niveaux d'émission et d'immission sont liés, ces valeurs ne peuvent pas être prises en compte pour déterminer les mesures de précaution supplémentaires éventuellement nécessaires. Les facteurs qui influencent le niveau d'immission auquel le personnel est exposé doivent inclure l'environnement du poste de travail, les autres sources de bruit, etc., comme par ex. le nombre de machines et d'autres travaux en cours d'exécution à proximité et la période pendant laquelle l'opérateur est exposé au bruit. Le niveau d'immission admissible peut également varier selon le pays. Cette information permettra toutefois à l'utilisateur de la machine de mieux évaluer les risques et dangers.
11. N'utilisez pas de matériel électrique défectueux et pas de rallonges électriques et de prises endommagées.
12. N'introduisez pas de corps étrangers dans les fentes d'aération. Ceci est également à observer lorsque l'appareil est à l'arrêt. Le nom respect de cette consigne peut entraîner des blessures et provoquer des avaries.

13. Le groupe électrogène ne peuvent utilisés qu'à leur puissance nominale maximum, dans des conditions d'utilisation normales. Si le groupe électrogène est utilisé dans des conditions qui ne correspondent les conditions d'utilisation de référence de l'ISO 8528-8 et ne permettent pas un refroidissement correct du moteur et du groupe (par exemple lors d'une utilisation dans un lieu clos), il est nécessaire de réduire la puissance fournie.

14. La puissance doit être réduite comme indiqué ci-après en présence de fortes températures, à une grande altitude et d'une forte hygrométrie. Température de fonctionnement maximum : 40°C
    Altitude maximum: 1000 m Hygrométrie maximum: 90 %

15. Veillez à ce que l'appareil reste propre, sans traces d'huile et autres salissures de toutes sortes.
16. Assurez-vous, que le pot d'échappement et le filtre à air fonctionnent correctement. Ces éléments empêchent les flammes de se propager lors d'un défaut d'allumage.
17. Avant de brancher les câbles électriques, l'appareil doit avoir atteint complètement son régime. Débranchez les câbles avant d'arrêter le moteur.
18. Pour éviter les blessures occasionnées par électrocution, assurez-vous que le réservoir de carburant n'est pas complètement vide, lorsque les câbles électriques sont branchés.
19. La puissance délivrée indiquée sur la plaque signalétique du groupe électrogène ne doit pas être dépassée. Une surcharge peut provoquer des avaries ou réduire la durée de vie de l'appareil.
20. Ne raccordez pas l'appareil aux prises de l'installation de la maison. Cet appareil ne doit pas être raccordé à d'autres sources d'alimentation en courant, par exemple au réseau d'alimentation général. Dans certains cas, si un raccordement de secours doit être effectué pour alimenter des installations existantes, le branchement doit être effectué exclusivement par un électricien qualifié, qui doit tenir compte des branchements différents, lorsque l'alimentation du réseau est utilisée et lorsque le courant est produit par le groupe électrogène.
21. Arrêtez toujours le moteur:
22. lorsque vous quittez la machine
23. avant de faire le plein de carburant

Recommandations concernant la sécurité-Entretien

1. Utilisez exclusivement des pièces et accessoires d'origine pour effectuer l'entretien de l'appareil
2. Remplacez le pot d'échappement lorsqu'il est défectueux.
3. Faites systématiquement un contrôle visuel de l'appareil avant de l'utiliser, vérifiez si des symptômes d'usure sont présents ou si l'appareil est endommagé.
4. Remplacez les éléments et les vis usés ou endommagés. Resserrez tous les écrous, boulons et vis afin d'être sûr que l'appareil est en parfait état pour fonctionner. Il est important d'effectuer des contrôles réguliers pour détecter les fuites ou traces de frottement sur le système d'alimentation en carburant, par exemple : des conduites devenues poreuses, des brides de maintien lâches ou manquantes et des détériorations du réservoir ou du bouchon de carburant. Tous ces défaut sf=doivent être éliminés avant toute nouvelle utilisation.
5. Avant de régler ou de vérifier l'appareil et le moteur, la bougie d'allumagen ou le câble d'allumage doivent être retirés, afin d'éviter un démarrage intempestif.

ATTENTION!

Un entretien incorrect, le fait de ne pas tenir compte d'un dysfonctionnement ou de ne pas y remédier peuvent être à l'origine de dangers potentiels lors de l'utilisation de l'appareil. N'utilisez l'appareil que lorsqu'il a été entretenu régulièrement et correctement. C'est la seule façon d'être certain que votre appareil est sûr, rentable et attention sans défaut.

Ne nettoyez pas, ne faites pas l'entretien de l'appareil ne le réglez pas et ne le réparez pas pendant qu'il est en fonction. Les éléments en mouvement peuvent provoquer de graves blessures.

N'utilisez pas d'essence ou d'autres produits inflammables pour nettoyer les éléments de la machine.

⚠️ ATTENTION ! Les vapeurs de carburant et les solvants peuvent exploser.

A la fin des travaux d'entretien et de réparation remettez toutes les protections et équipement de sécurité en place sur l'appareil.

Veillez à ce que l'appareil soit en parfait état de fonctionnement, surveillez particulièrement l'étanchéité du système d'alimentation en carburant.

Veillez à ce que les ailettes de refroidissement du moteur soient constamment nettes de toutes impuretés.

Risques résiduels et mesures de protection

Non-respect des principes ergonomiques de base

La mauvaise ou la non-utilisation d'équipement de protection individuelle peuvent être à l'origine de graves traumatismes.

- Portez les équipements prescrits.

Comportement, mauvaise manipulation

- Soyez toujours concentré sur ce que vous faites.

⚠ Les risques résiduels ne peuvent pas être tous prévenus.

Risques électriques résiduels

Contact électrique direct

Une décharge électriaue peut se produire si vous touchez le connecteur de bougie pendant que le moteur est en marche.

- Ne touchez jamais le connecteur de bougie ou la bougie pendant que le moteur tourne.

Dangers résiduels thermiques

Brûlures, gelures

Le contact avec le pot d'échappement peut provoquer des brûlures.

– Laissez les appareils refroidir après leur utilisation.

Dangers liés au bruit

Lésions de l'audition

Un séjour prolongé à proximité immédiate du généra- teur en marche peut endommager l'audition.

- Portez toujours une protection auditive.

Danger relatif aux matériaux et autres matières Contact, respiration

La respiration des gaz de combustion peut être mortelle !

– N'utilisez jamais l'appareil dans des pièces fermées.

Feu ou explosion

⚠️ Le carburant est inflammable.

- Ne fumez et n'exposez pas l'appareil à un feu ouvert pendant le travail.

Conduite en cas d'urgence

Effectuez les premiers gestes de secours et appelez rapidement les premiers secours.

Si vous appelez les secours, fournissez les renseignements suivants:

1. Lieu de l'accident
2. Type d'accident
3. Nombre de blessés
4. Type de blessure
5. Nommez-vous !

6. Caractéristiques techniques

Groupe électrogène	AVR
Type de protection	IP23
Puissance continue P_nenn (S1)(230 V) W	4200
Puissance maximale P_max (S2 5 min)(230 V) W	5000
Tension assignée U_nenn	230
Courant nominal I_nenn	18,2
Fréquence F_nenn	50
Type de construction du moteur d'entraînement	4 temps 1 cylindre refroidi par air
Capacité cm^3	418
Puissance maxi (Motor) kW / CV	5,7 / 7,6
Carburant	Diesel
Contenance du réservoir l	13,5
Type d'huile moteur	10W-30
Consommation à pleine charge l/h	2,04
Poids kg	148
Puissancer cos φ	1
Classe	G1
Température maxi^0C	40
Altitude d'utilisation maxi au-dessus du niveau de la mer	1000

Sous réserve de modifications techniques !

Mode S1 (fonctionnement continu)

La machine peut être utilisée durablement à la puissance indiquée.

Mode S2 (fonctionnement bref))

La machine peut être utilisée brièvement à la puissance indiquée. Ensuite, la machine doit rester arrêtée pendant un moment afin de ne pas s'échauffer de façon inadmissible.

Informations sur la bruyance mesurée selon les normes correspondantes:

Niveau de pression acoustique L_nA = 75 dB(A)

Niveau de puissance acoustique L_wA^pA=95 dB(A)

Imprécision de mesure K_pA = 3,0 dB

Portez une protection auditive.

L'exposition au bruit peut entraîner une perte d'audition.

7. Avant la mise en service

Montage des roues de guidage

Attention ! L'appareil doit être placé de façon stable sur la palette. Assurez-vous que celle-ci n'a pas été endommagée par le transport.

• Fixez les deux roues de guidage (fig. 1/pos. 6) en montant tout d'abord les 4 vis accessibles (pos. 22) de l'extérieur.
• Soulevez le générateur de courant de la palette à l'aide d'un outil de levage approprié et placez-le sur un support solide et plat.
• Montez les 4 vis accessibles de l'intérieur.

Connexion de la batterie

Préparer la batterie et la raccorder (Attention ! la batterie n'est pas comprise dans la livraison). Fixez la batterie (fig. 4/pos. B) avec le set de fixation de la batterie (fig. 3/ pos. 22) dans l'appareil (fig. 4). Raccordé tout d'abord le câble rouge (+) et ensuite le câble noir (-) à la batterie.

⚠ Attention!

Avant de démarrer le moteur:

• Contrôlez le niveau de carburant, faites éventuellement l'appoint
• le réservoir doit être au minimum à moitié plein.
• Assurez-vous de la bonne aération de l'appareil
• Débranchez le matériel électrique éventuellement raccordé au générateur de courant
  • Vérifiez l'état du filtre à air
  • Vérifiez l'état des conduites de carburant
• Vérifiez que toutes les vis extérieures sont bien serrées.

Attention ! Remplir d'huile avant la première utilisation.

Vérifier le niveau d'huile avant chaque usage, et lorsque le moteur est coupé, et la machine se trouve sur une surface plane. Utiliser une huile HD à quatre temps ou similaire de la meilleure qualité possible.

Le type SAE 10W-30 est recommandé pour l'usage général à toutes les températures.

Vérifier le niveau d'huile, fig. 6

Retirez le Capot à ouvrir pour l'entretien (Fig. 1)

Dévisser le bouchon de remplissage d'huile (22) et essuyer proprement la jauge.

Vérifier le niveau d'huile en introduisant la jauge submersible dans la tubulure de remplissage, sans visser le bouchon.

Si le niveau d'huile est trop faible, remplir avec l'huile

recommandée jusqu'au bord inférieur de la tubulure de remplissage d'huile.

Remplissage de carburant

• Pour faire le plein de carburant, ouvrez le bouchon de carburant (2) en le tournant dans le sens inverse des aiguilles d'une montre.
• Versez du carburant dans le réservoir
• Refermez le réservoir en tournant le bouchon (2) dans le sens des aiguilles d'une montre.

Carburant recommandé

Ce moteur fonctionne uniquement avec du carburant diesel

N'utilisez que du carburant récent et propre.

L'eau et les impuretés contenues dans le carburant diesel endommagent le système d'alimentation en carburant.

⚠ L'eau et les impuretés contenues dans le carburant endommage le système d'alimentation.

Volume du réseau d'esence: 13,5 litres

⚠️ Faites le plein dans un endroit correctement ventilé, moteur arrêté. Lorsque le moteur a été utilisé immédiatement avant, laissez-le tout d'abord refroidir. Ne faites jamais le plein dans un local, où les vapeurs de carburant pourraient atteindre un feu ou des étincelles.

Le carburant est extrêmement inflammable et explosive. Vous pouvez vous brûler ou subir d'autres traumatismes lorsque vous manipulez du carburant.

• Arrêtez le moteur et éloignez-le de toute source de chaleur, des étincelles et de toute flamme.
• Ne faites le plein qu'à l'extérieur.
• Essuyez immédiatement le carburant renversé.

8. Mise en service

Sécurité électrique

• Les câbles d'alimentation électriques et les appareils raccordés doivent être dans un état irréprochable.
• Seuls des appareils dont l'indication de tension correspond à la tension de sortie du générateur de courant peuvent être raccordés.
• Ne raccordez jamais le générateur de courant au réseau de courant (prise de courant).
• Les longueurs de câble au récepteur doivent être les plus courtes possibles.

Protection de l'environnement

• Eliminez le matériel d'entretien encrassé et les carburants usagés dans les dépôts prévus à cet effet
• Recyclez le matériel d'emballage, le métal et les matières plastiques

Mise à la terre

Pour dériver les charges statiques, il est nécessaire de mettre le boîtier à la terre. Relier pour ce faire un câble d'un côté au raccordement de mise à la terre du générateur (fig. 2/pos.14) et de l'autre côté à une masse externe (p. ex. une barrette de terre).

8.1 Lancez le moteur

• Vérifiez si l'interrupteur mécanique (fig.5/ pos. A) est bien enclenché dans sa position de droite.
• Ouvrez le robinet à carburant (fig. 6/pos. E).
• Mettez la clé de l'interrupteur Marche / Arrêt (fig. 2/ pos. 18) en position « ON ».
• Tournez la clé de contact à la position „Start“ et lâchez la clé dès que le moteur a démarré.

Remarque: Certains appareils électriques (scies sauteuses, aléseuses, etc.) peuvent avoir une consommation de courant accrue, lorsqu'ils sont utilisés dans des conditions sévères. Certains appareils électriques (par ex. télévision, ordinateur,...) ne doivent pas être exploités avec un générateur.

En cas de doute, demandez au fabricant de votre appareil.

Le générateur de courant est équipé d'une protection contre les surcharges. Celle-ci déconnecte les prises de courant correspondantes en cas de surcharge. Attention! Dans un tel cas, réduisez la puissance électrique que vous soutirez du générateur de courant ou supprimez les appareils défectueux connectés. Attention! Les interrupteurs de surcharge défectueux doivent uniquement être remplacés par des interrupteurs de surcharge dont les données de puissance sont identiques. Veuillez à ce propos vous adresser à votre service après vente.

12V d.c. raccord :

En cas de surcharge, le raccord 12V d.c. (fig. 2/pos. 15) est déconnecté. En appuyant sur l'interrupteur de surcharge (fig. 2/ pos. 13), le raccord 12V d.c. peut être remis en service.

Prises de courant 230V\~ :

En cas de surcharge, les prises de courant 230V d.c. (fig. 2/pos. 16) sont déconnectées. En mettant en circuit l'interrupteur de surcharge (fig. 2/pos. 12), il est possible de remettre les prises de courant 230V\~ en circuit.

8.2 Arrêt du moteur

• Faites fonctionner le générateur de courant brièvement sans charge avant de l'arrêter afin que le groupe puisse "refroidir.
• Mettez la clé de l'interrupteur Marche / Arrêt (fig. 2/ pos. 18) en position « OFF ».

Remarque: On peut également mettre le moteur hors circuit en appuyant sur l'interrupteur mécanique (fig. 4/pos. 23). Avant de redémarrer, il faut alors faire encranter le levier (fig. 4/pos. 23) un nouveau vers la droite.

8.3 Voyant de niveau d'huile (10)

Le témoin s'allume lorsqu'il manque de l'huile et arrête le moteur. Dès que le niveau d'huile est de nouveau suffisant, le moteur peut être redémarré.

9. Maintenance

ATTENTION!

• Arrêtez le moteur avant tout travail de nettoyage et de maintenance.
• Retirez la cosse de la bougie d'allumage.

Vidange d'huile

Le changement d'huile du moteur doit se faire lorsque le moteur est à température de service. Veuillez également respecter à ce propos les informations du service après-vente.

• Tenez un réservoir approprié qui ne coule pas à porté de main lors de la vidange d'huile.
  • Retirez le carter du moteur (Fig. 1 Pos. 5)
• Ouvrez le bouchon de remplissage d'huile (Fig. 9 Pos. 22).
• Ouvrez le bouchon de vidange d'huile (fig. 6/ pos. 21) et faites couler l'huile moteur chaude via le canal de sortie dans un récipient collecteur placé en-dessous.
• Une fois l'huile usée écoulée, refermez le bouchon de vidange d'huile et nettoyer le canal de sortie à l'aide d'un chiffon.
• Remplir l'huile pour moteur avec le réservoir de remplissage d'huile jusqu'au repère supérieur de la jauge de niveau d'huile.
• Eliminez l'huile usée dans les règles de l'art. Apportez votre huile usée au poste collecteur. La plupart des stations essences, ateliers de réparation ou dépôts de matériaux à recycler reprennent les huiles usées gratuitement.

Filtre à air

Un nettoyage fréquent du filtre à air évite les pannes du carburateur.

Nettoyage du filtre à air et des cartouches filtrantes

• Il faut nettoyer le filtre à air toutes les 30 heures de fonctionnement.
  • Retirez le carter du moteur (Fig. 9 Pos. 5)
• Retirez le couvercle du filtre à air (Fig. 10 Pos. 4)
  • Retirez les cartouche filtrantes (Fig. 11 Pos. 24)
• Nettoyez les cartouches filtrantes avec de l'eau savonneuse, rincez-les ensuite à l'eau et faites-les bien sécher avant de les remonter.
• Le montage s'effectue dans l'ordre inverse.

ATTENTION!

Ne pas utiliser d'essence ni de produit de nettoyage présentant un point éclair bas pour nettoyer la cartouche de filtre à air. Un incendie ou une explosion pourraient en être la conséquence.

Note

Ne jamais faire tourner le moteur sans cartouche de filtre ou avec une cartouche endommagée, sans quoi, des impuretés parviendraient dans le moteur qui à son tour pourrait subir de graves dommages. Le fabricant n'est pas responsable des dommages en résultant, seul l'utilisateur en porte le risque.

Nettoyer le filtre à diesel (fig. 7)

Il faut nettoyer le filtre à diesel (fig. 7/pos. I) dès que des impuretés sont visibles dans le verre-regard (fig. 7/pos. I). Pour nettoyer le filtre à diesel, vous avez besoin d'un entonnoir raccordé à un tuyau pour carburant résistant à l'essence et au diesel, de gants résistants à l'essence et diesel ainsi que d'un bidon à diesel vide (ATTENTION: ne mélangez jamais l'essence et diesel de façon incontrôlée!).

Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil immédiatement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matière plastique de l'appareil. Veillez à ce qu'il ne pénètre pas d'eau à l'intérieur de l'appareil.

10. Fonctionnement en hiver

Comme le générateur est entraîné par un moteur diesel, il faut prendre certaines mesures pour qu'il puisse fonctionner en hiver. Lorsque le générateur à diesel doit fonctionner à des températures inférieures à -3° à -10° Celsius, il faut obligatoirement utiliser du « diesel d'hiver ». Le passage du carburant diesel au « diesel d'hiver » s'effectue en général vers la fin octobre, cela dépend toutefois du pays. Vous pouvez demander à votre station essence à quel moment le passage au « diesel d'hiver » aura lieu.

• Si vous utilisez régulièrement le générateur à moteur diesel, vous n'avez pas besoin de prendre des mesures étant donnés que le passage au « diesel d'hiver » se fera automatiquement.
• Si vous n'utilisez pas le générateur en automne pendant un temps relativement long, mais que vous désirez le remettre en circuit en hiver, il est recommandé de garder le réservoir pratiquement vide ou de vidanger comme décrit au point 8.4.
• Demandez la date du passage au « diesel d'hiver » à votre station essence et remplissez le réservoir de « diesel d'hiver » avant que la température extérieure atteigne -3° à -10°.
• Si toutefois, le carburant diesel se transformait en « gélatine », il vous faut alors placer le générateur à moteur diesel dans une salle dont la température est à peu près égal à + 10° Celsius pendant environ 12 heures.
• Si le réservoir est à moitié plein ou encore totalement plein de carburant diesel, vidangez-le comme décrit au point.
• Il faut alors remplir le réservoir de « diesel d'hiver ».
• Si le réservoir est à moitié plein ou qu'il est presque vide, il suffit de remplir simplement de « diesel d'hiver ».

11. Transport

⚠ WARNING

Avant de transporter ou de ranger l'appareil dans un local fermé, laissez refroidir le moteur pour éviter toute brûlure et tout risque d'incendie.

Si vous désirez transporter l'appareil, vidangez d'abord le réservoir à essence. Nettoyez l'appareil avec une brosse ou une balayette pour éliminer les impuretés.

12. Mise au rebut et recyclage

Les consignes d'élimination sont indiquées sous forme de pictogrammes apposés sur l'appareil ou sur l'emballage. La description des significations individuelles se trouve dans le chapitre « Explication des symboles sur l'appareil ».

Elimination de l'emballage

L'emballage protège l'appareil contre les chocs lors du transport. En général, le matériel d'emballage est choisi de façon à ce qu'il réponde aux règles de protection de l'environnement et d'élimination des déchets, par conséquent, il peut être recyclé. La remise de l'emballage dans le circuit des matières premières permet de les économiser et de réduire les déchets. Des éléments de l'emballage (tels que les films, le polystyrène) peuvent être dangereux pour les enfants. Risque d'étouffement ! Placez les éléments de l'emballage hors de portée des enfants et éliminez-les le plus rapidement possible.

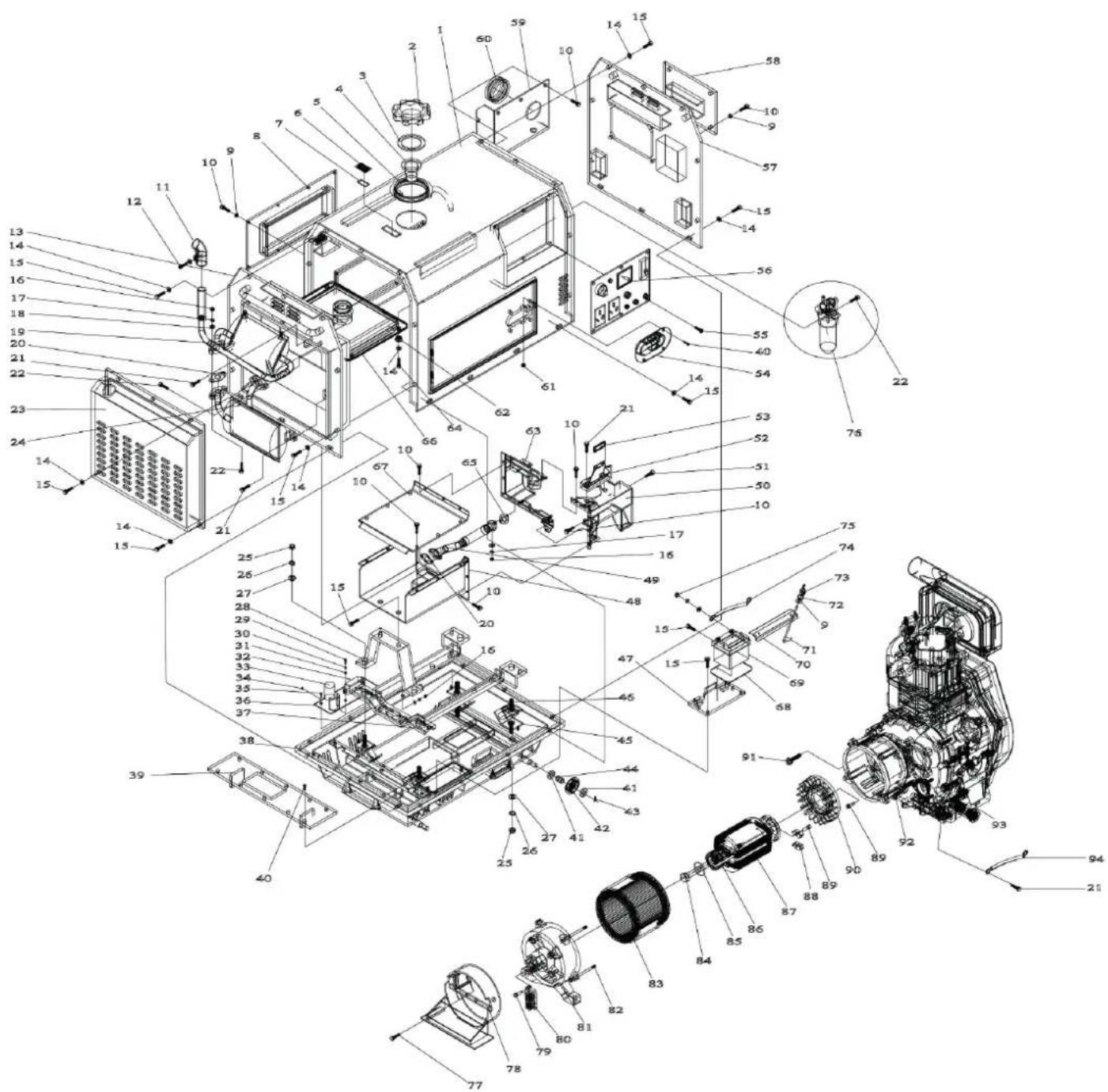

13. Dépannage

Dérangement Origine Mesure
Le moteur ne peut pas être démarré	Le système de mise hors circuit automatique à cause de l'huile se déclenche (LED rouge (fig. 2/pos. 10))	Contrôlez le niveau d'huile, remplissez d'huile moteur
	Aucun diesel	Refaire le plein de diesel
	Déconnecteur mécanique (Fig. 4/ pos. 23) déverrouillé	Poussez le déconnecteur mécanique vers la droite
	Filtre à diesel bouché	Nettoyez ou remplacez le filtre à diesel
	Filtre à air bouché	Nettoyez ou remplacez le filtre à air
	Diesel gélifié en raison des basses température extérieures	Manière de procéder comme indiqué sous « Fonctionnement en hiver »
	Le fusible est défectueux.	Remplacer le fusible comme décrit
Le générateur n'a pas assez ou aucune tension	Régulateur ou condensateur défectueux	Demandez à un service aprèsvente autorisé
	Protection contre les surcharges déclenchée	Actionner l'interrupteur et diminuer le consom-mateur
	Filtre à air encrassé	Demandez à un service aprèsvente autorisé
La batterie ne charge pas	Le fusible est défectueux. Remplacer le fusible comme décrit

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchan dise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou

d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Garanzia IT
