Caractéristiques	Détails
Type de hotte	Hotte aspirante
Dimensions	90 cm de largeur
Débit d'air	Jusqu'à 800 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle
Éclairage	Éclairage LED intégré
Installation	Installation murale
Consommation énergétique	Classe énergétique C
Poids	Environ 15 kg
Maintenance	Filtres à nettoyer régulièrement, entretien de la surface extérieure
Sécurité	Protection contre les surchauffes, interrupteur de sécurité
Garantie	2 ans
Accessoires inclus	Kit de montage, filtres à graisse

FOIRE AUX QUESTIONS - 9039X PKM

Comment nettoyer le filtre à graisse de la hotte PKM 9039X ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez délicatement avec une éponge non abrasive, rincez et laissez sécher avant de le remettre en place.

La hotte PKM 9039X fait du bruit, que faire ?

Un bruit excessif peut être dû à un filtre encrassé ou à un montage incorrect. Vérifiez que le filtre est propre et bien installé. Si le bruit persiste, il peut être nécessaire de contacter un technicien pour vérifier le moteur.

Comment changer l'ampoule de la hotte PKM 9039X ?

Pour changer l'ampoule, débranchez la hotte, retirez le cache de l'ampoule en le tournant dans le sens inverse des aiguilles d'une montre, remplacez l'ampoule par une neuve, puis remettez le cache en place et rebranchez la hotte.

Pourquoi la hotte PKM 9039X ne s'allume-t-elle pas ?

Si la hotte ne s'allume pas, vérifiez si elle est correctement branchée et si le disjoncteur n'a pas sauté. Si tout est en ordre et qu'elle ne fonctionne toujours pas, contactez le service client.

Comment régler la puissance d'aspiration de la hotte PKM 9039X ?

La puissance d'aspiration se règle à l'aide des boutons de contrôle situés sur le panneau de commande de la hotte. Appuyez sur le bouton d'augmentation pour une aspiration plus forte et sur le bouton de diminution pour réduire la puissance.

À quelle fréquence dois-je remplacer le filtre à charbon de la hotte PKM 9039X ?

Il est recommandé de remplacer le filtre à charbon tous les 6 mois à 1 an, selon l'utilisation de la hotte. Un filtre encrassé peut réduire l'efficacité de la hotte.

Quel type de filtre dois-je utiliser pour la hotte PKM 9039X ?

Pour la hotte PKM 9039X, utilisez un filtre à charbon compatible avec le modèle. Consultez le manuel d'utilisation pour les références spécifiques de filtre.

La hotte PKM 9039X n'aspire plus correctement, que faire ?

Si la hotte n'aspire plus correctement, vérifiez le filtre à graisse et le filtre à charbon. Nettoyez ou remplacez-les si nécessaire. Assurez-vous également que le conduit d'évacuation n'est pas obstrué.

MODE D'EMPLOI 9039X PKM

BELEUCHTUNG: « EIN / AUS »

ILLUMINANT: « ON / OFF »

You can use the button « ILLUMINANT » to switch on or off the ILLUMINANT of the appliance (press button briefly).

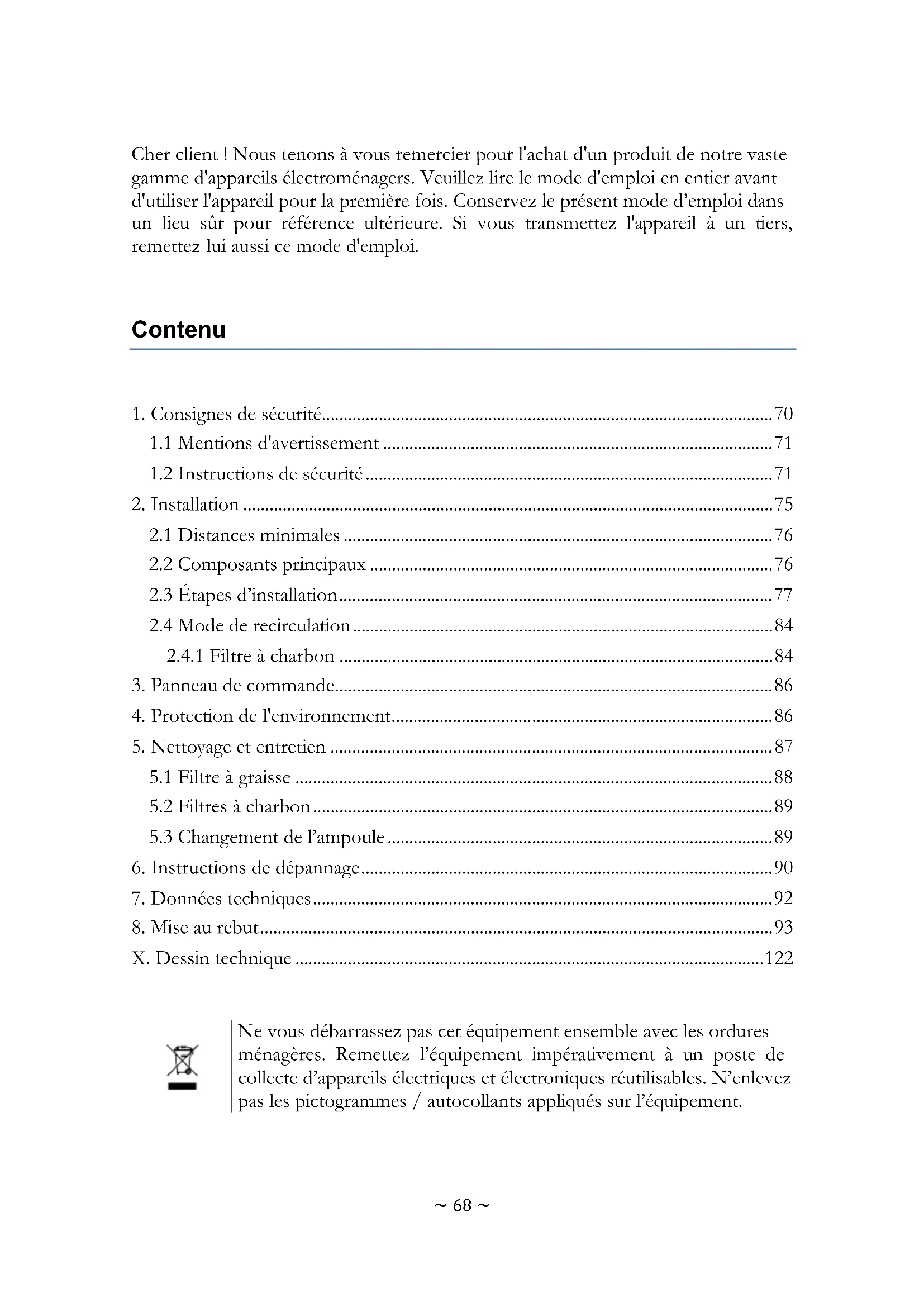

Cher client ! Nous tenons à vous remercier pour l'achat d'un produit de notre vaste gamme d'appareils électroménagers. Veuillez lire le mode d'emploi en entier avant d'utiliser l'appareil pour la première fois. Conservez le présent mode d'emploi dans un lieu sûr pour référence ultérieure. Si vous transmettez l'appareil à un tiers, remettez-lui aussi ce mode d'emploi.

Contenu

1. Consignes de sécurité....70

1.1 Mentions d'avertissement ....71
1.2 Instructions de sécurité....71

1. Installation 75

2.1 Distances minimales ....76
2.2 Composants principaux ....76
2.3 Étapes d'installation....77
2.4 Mode de recirculation....84

2.4.1 Filtre à charbon 84

1. Panneau de commande....86
2. Protection de l'environnement....86
3. Nettoyage et entretien 87

5.1 Filtre à graisse ....88
5.2 Filtres à charbon....89
5.3 Changement de l'ampoule....89

1. Instructions de dépannage....90
2. Données techniques....92
3. Mise au rebut....93
   X. Dessin technique....122

Ne vous débarrassez pas cet équipement ensemble avec les ordures ménagères. Remettez l'équipement impérativement à un poste de collecte d'appareils électriques et électroniques réutilisables. N'enlevez pas les pictogrammes / autocollants appliqués sur l'équipement.

Les chiffres figurant dans le présent mode d'emploi peuvent différer dans certains détails de la conception actuelle de votre appareil. Néanmoins, dans un tel cas, veuillez suivre les instructions.
Le fabricant se réserve le droit d'apporter toute modification qui n'a pas d'influence sur les fonctions de l'appareil. Veuillez éliminer l'emballage conformément aux réglementations locales et municipales en vigueur.
L'appareil que vous avez acheté peut-être une version améliorée de l'unité pour lequel le présent mode d'emploi a été imprimé. Néanmoins, les fonctions et les conditions d'utilisation sont identiques. Ce mode d'emploi est donc toujours valable.
Les modifications techniques ainsi que les fautes d'impression demeurent sous réserve.

DÉCLARATION DE CONFORMITÉ EUROPÉENNE

★ Les produits, décrits dans ce mode d'emploi, sont conformes aux réglementations harmonisées.
★ Les documents pertinents peuvent être demandés auprès du détaillant par les autorités compétentes.

LES PRÉSENTES INSTRUCTIONS D'UTILISATION DOIVENT ÊTRE ACCESSIBLES POUR CHAQUE PERSONNE APPELÉE À UTILISER L'APPAREIL. ASSUREZ-VOUS QUE LES UTILISATEURS AIENT LU ET COMPRIS LES INSTRUCTIONS D'UTILISATION AVANT D'UTILISER L'ÉQUIPEMENT.

AVIS IMPORTANT !

VEUILLEZ DÉBALLER LES PIÈCES DE LA CHEMINÉE AVEC GRANDE ATTENTION ;SINON, VOUS RISQUEZ D’ENDOMMAGER LA CHEMINÉE !

1. Les deux pièces sont insérées l’une dans l’autre.2. Tirez la pièce intérieure soigneusement vers l’intérieur et soulevez-la délicatement.3. Continuez à la soulever délicatement afin de retirer la « petite » cheminée.

VEUILLEZ LIRE ATTENTIVEMENT L'ENSEMBLE DES CONSIGNES DE SÉCURITÉ ET DES INSTRUCTIONS DE SÉCURITÉ AVANT LA PREMIÈRE UTILISATION DE L'APPAREIL.

Les informations contenues servent à protéger votre santé. Le non-respect des consignes de sécurité peut mettre en péril votre santé et entraîner la mort dans le pire des cas.

i Conservez le présent mode d'emploi dans un lieu sûr afin que vous puissiez le consulter à chaque fois que cela est nécessaire. Suivez attentivement les instructions afin d'éviter tout accident ou endommagement de l'appareil.
i Veuillez vérifier la périphérie technique de l'appareil ! Est-ce que tous les fils et les connexions avec l'appareil fonctionnent bien ? Ou sont-ils usés par le temps et ne correspondent pas aux exigences techniques de l'appareil ? Un contrôle des connexions existantes et récemment créée doit être effectué par un professionnel agréé. Toutes les connexions et les composants électriques (compris les fils dans un mur) doivent être vérifiés par un professionnel qualifié. Toutes les modifications apportées au réseau électrique permettant l'installation de l'appareil doivent être effectuées par un professionnel qualifié.

i L'appareil est destiné uniquement à usage privé.

i L'appareil est conçu pour l'extraction/recirculation des vapeurs de cuisson uniquement dans une habitation privée.

i L'appareil est conçu uniquement pour un usage à l'intérieur.

i L'appareil n'est pas prévu pour être utiliser à des fins commerciales, pendant le camping et dans les transports publics.

i Veuillez utiliser l'appareil conformément uniquement à son usage prévu.

i Ne laissez pas quelqu'un qui ne connaît pas bien le présent mode d'emploi utiliser l'appareil.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles et mentales réduites ou le manque d'expérience et de connaissances si elles sont surveillées ou ont reçu des instructions concernant l'utilisation sécuritaire de l'appareil et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien quotidien ne doivent pas être effectués par les enfants, à moins qu'ils soient surveillés.

1.1 Mentions d'avertissement

⚠️ DANGER ! signale une situation à risque qui, si elle est ignorée, entraînera la mort ou des blessures graves.

⚠ MISE EN GARDE ! signale une situation à risque qui, si elle est ignorée, peut entraîner la mort ou des blessures graves.

ATTENTION! signale une

AVIS ! signale des dommages possibles

situation à risque qui, si elle n'est pas sur l'appareil. évitée, peut entraîner des blessures corporelles légères.

1.2 Instructions de sécurité

DANGER!

Attention aux risques d'électrocution.

1. Le non-respect des consignes dans ce mode d'emploi peut représenter un danger pour la vie et la santé de l'utilisateur et / ou peut endommager l'appareil.
2. Tous les travaux électriques doivent être effectués par un professionnel qualifié. Ne modifiez pas l'alimentation en énergie. La connexion doit être effectuée conformément aux réglementations locales et juridiques actuelles.
3. Ne pas utiliser l'appareil quand il ne fonctionne pas correctement, est visiblement endommagé, est tombé ou le cordon ou la fiche d'alimentation sont endommagés.
4. Le cordon d'alimentation doit être remplacé uniquement par un professionnel qualifié.
5. N'essayez jamais de réparer l'appareil vous-même. Si votre appareil ne fonctionne pas correctement consultez le magasin dans lequel vous l'avez acheté. Utilisez uniquement les pièces détachées originales.
6. Ne pas utiliser des cheminées dépendantes de l'air ambiant lors de l'utilisation de l'appareil ; sinon, les gaz nocifs descendront de la cheminée dans votre maison. Chaque fois que la hotte fonctionne avec une cheminée ventilée (par ex. le four à charbon), veuillez assurer à ce qu'il y ait suffisamment de l'air dans la pièce où l'appareil est installé. Consultez toujours votre ramoneur local qualifié. Lorsque vous utilisez l'appareil en mode de recirculation, vous pouvez mettre en route simultanément des cheminées dépendantes de l'air ambiant.

7. Si le gaz se répand dans votre maison :

a. ouvrez toutes les fenêtres.
b. ne débranchez pas l'appareil et n'utilisez pas le panneau de commande.
c. ne touchez pas l'appareil avant que le gaz se disperse.
d. autrement, les étincelles peuvent se former ce qui enflammera le gaz.

1. Ne jamais toucher l'interrupteur d'alimentation, la prise de branchement ou d'autres components électriques avec des mains humides ou mouillées. RISQUE DE CHOC ÉLECTRIQUE !

MISE EN GARDE!

Attention aux risques de brûlure, d'électrocution, de feu ou de dommages corporels.

1. Chaque fois que vous utilisez les hottes aspirantes en combinaison avec des appareils sans contrôle électrique (les appareils à gaz et à mazout), la pression négative de la pièce concernée ne doit pas être supérieure à 4 Pa ( 4 * 10^-5 bar).
2. Une alimentation électrique de 220 - 240 V AC / 50 Hz est nécessaire. Ne pas utiliser une bande d'alimentation ou une prise multiple ou une rallonge lorsque vous utilisez l'appareil avec 220 - 240 V / 50 Hz (AC). Toutes les connexions électriques qui peuvent être endommagées doivent être réparées par un professionnel qualifié.
3. Branchez l'appareil uniquement à une prise spécifique et correctement mise à la terre.
4. L'appareil doit être mis à la terre. Utilisez uniquement une prise de sécurité appropriée pour minimiser le risque de choc électrique. Les données techniques de votre approvisionnement en énergie doivent répondre aux données sur la plaque signalétique.
5. Votre circuit interne doit être équipé d'un disjoncteur automatique.
6. Veuillez respecter strictement la distance minimale entre la hotte et la table de cuisson.

LA DISTANCE MINIMALE DE LA HOTTE À

anneaux en verre céramique/plaques de cuisson	min. 65 cm
cuisinière à gaz	min. 75 cm
cuisinière charbon / mazout / bois	min. 85 cm

1. Lors de l'installation, ne descendez jamais en dessous de la hauteur minimale d'installation. Si les distances minimales ne

sont pas respectées, la graisse accumulée dans les filtres peut s'enflammer sous l'effet du rayonnement thermique de la table de cuisson. RISQUE D'INCENDIE !

1. Ne pas cuire des plats à la flambée en dessous de la hotte. Les flammes peuvent endommager votre appareil et/ou provoquer un incendie.

2. Ne pas utiliser les jets de gaz d'une cuisinière à gaz sans casserole. Les flammes peuvent endommager votre appareil et/ou provoquer un incendie.

3. Si vous faites frire, garder en permanence un œil sur l'huile, car elle peut prendre feu. Le risque d'auto-inflammation augmente lorsque l'huile est utilisée plusieurs fois.

4. N'effectuer aucune des procédures sur la table de cuisson en utilisant l'ampoule nue ou le feu. Les flammes peuvent endommager votre appareil et/ou provoquer un incendie.

5. Le tuyau d'échappement ne doit pas être fait de matériaux inflammables ou contenir des matériaux inflammables.

6. L'air extrait ne doit pas être ramené par un tuyau d'échappement d'un appareil de chauffage ou des appareils similaires sans contrôle électrique.

7. Veuillez utiliser l'appareil uniquement avec les filtres à graisse insérés. Sinon, la graisse transportée par la recirculation formera des couches de graisse dans l'appareil et le système d'échappement. RISQUE D'INCENDIE ! Nettoyez ou remplacez les filtres régulièrement.

8. Débranchez l'appareil du réseau électrique avant le nettoyage et l'entretien.

9. Lors du déballage, les matériaux d'emballage (sacs en polyéthylène, des morceaux de polystyrène, etc.) doivent être tenus hors de portée des enfants. RISQUE D'ÉTOUFFEMENT !

10. Les enfants ne doivent pas jouer avec l'appareil.

11. Surveillez toujours les enfants afin qu'ils ne jouent pas avec l'appareil.

12. Ne laissez les enfants utiliser l'appareil sans surveillance que s'ils ont été formés à l'utilisation de l'appareil d'une telle manière qu'ils puissent se servir de l'appareil en toute sécurité et ont pris connaissance des dangers qu'une utilisation inappropriée peut entraîner.

ATTENTION!

1. Les parties accessibles de la hotte peuvent devenir chaudes pendant la cuisson.
2. Chaque utilisateur doit faire attention à ne pas se cogner la tête sur les coins et les bords de l'appareil ; sinon, il peut se produire des PRÉCAUTIONS ET DES BLESSURES À LA ZONE OEIL !
3. Veillez à ce qu'au moins deux personnes effectuent l'installation de l'appareil. Risque d'endommagement. RISQUE DE BLESSURES !

AVIS!

1. L'appareil doit être transporté et installé par au moins deux personnes.
2. Déballez les pièces de la cheminée très délicatement ; sinon vous risquez d'endommager la cheminée
3. Retirez complètement les matériaux d'emballage avant la mise en service. L'appareil peut être équipé d'un verrou de transport. Retirez complètement le verrou de transport. Soyez très prudent lorsque vous le retirez. Ne pas utiliser de détergents agressifs pour enlever les résidus du verrou de transport.
4. Nettoyez et entretenez régulièrement l'appareil pour permettre son bon fonctionnement et des performances optimales.
5. Prenez les pièces jointes de l'emballage et ses composants en polystyrène.
6. Vérifiez que le cordon d'alimentation et l'appareil ne sont pas endommagés avant la connexion électrique.
7. Il est strictement interdit d'altérer la lisibilité de la plaque signalétique, voire de la démonter ! Les contraventions ont pour effet d'exclure tout recours à la garantie du fabricant !

LISEZ LES PRÉSENTES INSTRUCTIONS ATTENTIVEMENT ET CONSERVEZ-LES EN LIEU SÛR.

★ Le fabricant décline toute responsabilité pour les dommages corporels ou matériels en cas d'inobservation des instructions.

⚠ MISE EN GARDE ! L'air évacué ne doit pas être dirigé vers une cheminée utilisée pour les gaz d'échappement d'appareils fonctionnant au gaz ou à d'autres combustibles.

1. Respectez toujours les réglementations légales et officielles en vigueur lors de l'évacuation de l'air évacué.
2. Le diamètre du tuyau d'échappement doit respecter le diamètre de la bague de raccordement.
3. Si votre appareil est équipé d'un filtre à charbon, retirez le filtre à charbon avant d'utiliser l'appareil en mode d'extraction. Le filtre à charbon devrait être utilisé uniquement dans le mode de recirculation.
4. Le conduit d'évacuation doit être aussi court et droit que possible. Le diamètre du tuyau d'échappement doit être d'au moins 120/150 mm (cf. le chapitre DONNÉES TECHNIQUES). Sinon, vous devez vous attendre à une augmentation du bruit et une diminution des performances de votre appareil.
5. L'angle de flexion maximale appropriée est 120° vers l'extérieur.
6. Utiliser des tubes lisses ou tuyaux d'échappement flexibles, uniquement non-inflammables.
7. Lorsque le conduit d'évacuation est connecté horizontalement, une descente minimale de 1 cm/m ou une inclinaison de 2° est nécessaire. Sinon, la condensation entrera dans le moteur de la hotte.
8. Quand un conduit d'échappement est utilisé, la fin du tuyau d'échappement doit être réglée dans le sens de l'écoulement.
9. Si le conduit d'évacuation traverse des zones froides (par ex. un grenier), un gradient de température peut se produire dans les différentes parties du conduit d'échappement ce qui générera de la condensation. Une bonne isolation des parties correspondantes de la conduite d'échappement est alors nécessaire. Si nécessaire, équipez un tel conduit d'échappement d'un piège de condensation.
10. Selon le modèle, la hotte est équipée d'une (supérieure) ou deux (supérieure, de derrière) sorties d'air.
11. Lorsqu'en état de repos, la sortie est recouverte par un capuchon en plastique. Vous pouvez enlever ce capuchon en le tournant dans le sens inverse des aiguilles d'une montre. Utilisez le capuchon pour couvrir la sortie et la mettre en état de repos.

2.1 Distances minimales

i Veuillez respecter strictement la distance minimale entre la hotte et la table de cuisson.

LA DISTANCE MINIMALE DE LA HOTTE À
anneaux en verre céramique/plaques de cuisson	min. 65 cm
cuisinière à gaz	min. 75 cm
cuisinière charbon / mazout / bois	min. 85 cm

⚠ MISE EN GARDE ! Lors de l'installation, ne descendez jamais en dessous de la hauteur minimale d'installation. Si les distances minimales ne sont pas respectées, la graisse accumulée dans les filtres peut s'enflammer sous l'effet du rayonnement thermique de la table de cuisson. RISQUE D'INCENDIE !

⚠️ ATTENTION ! Chaque utilisateur doit faire attention à ne pas se cogner la tête sur les coins et les bords de l'appareil ; sinon, il peut se produire des PRÉCAUTIONS ET DES BLESSURES À LA ZONE OEIL !

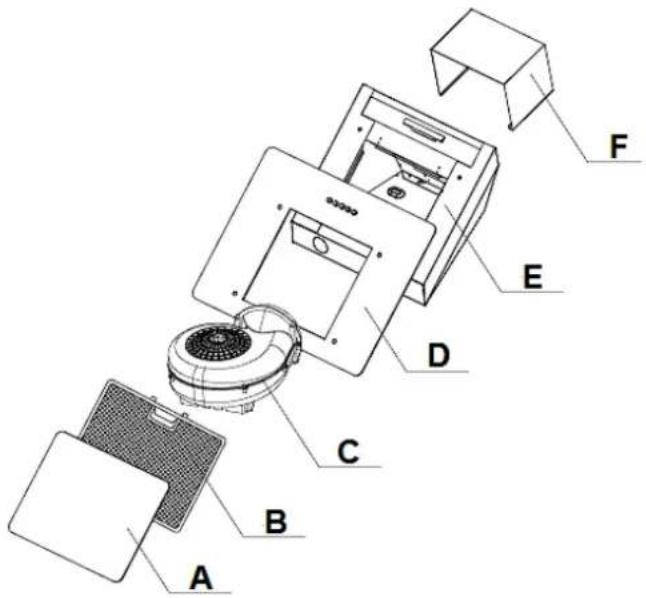

2.2 Composants principaux

Fig. similaire : des modifications sont possibles.

A	PANNEAU DE CONTRÔLE DE FILTRE À GRAISSES
B	FILTRE À GRAISSES
C	MOTEUR
D	PANNEAU DE CONTRÔLE (BOÎTIER)
E	BOÎTIER
F	CHEMINÉE EXTÉRIEURE

Les suivants éléments sont aussi compris : pince à fixer la cheminée, pochoir pour perforer les trous, mode d'emploi.

2.3 Étapes d'installation

⚠ MISE EN GARDE ! Toute omission d'installer les vis ou de fixer le dispositif conformément aux présentes instructions peut entraîner des risques d'électrocution.

⚠ MISE EN GARDE ! N'endommagez pas le câblage dans le mur pendant le perçage.

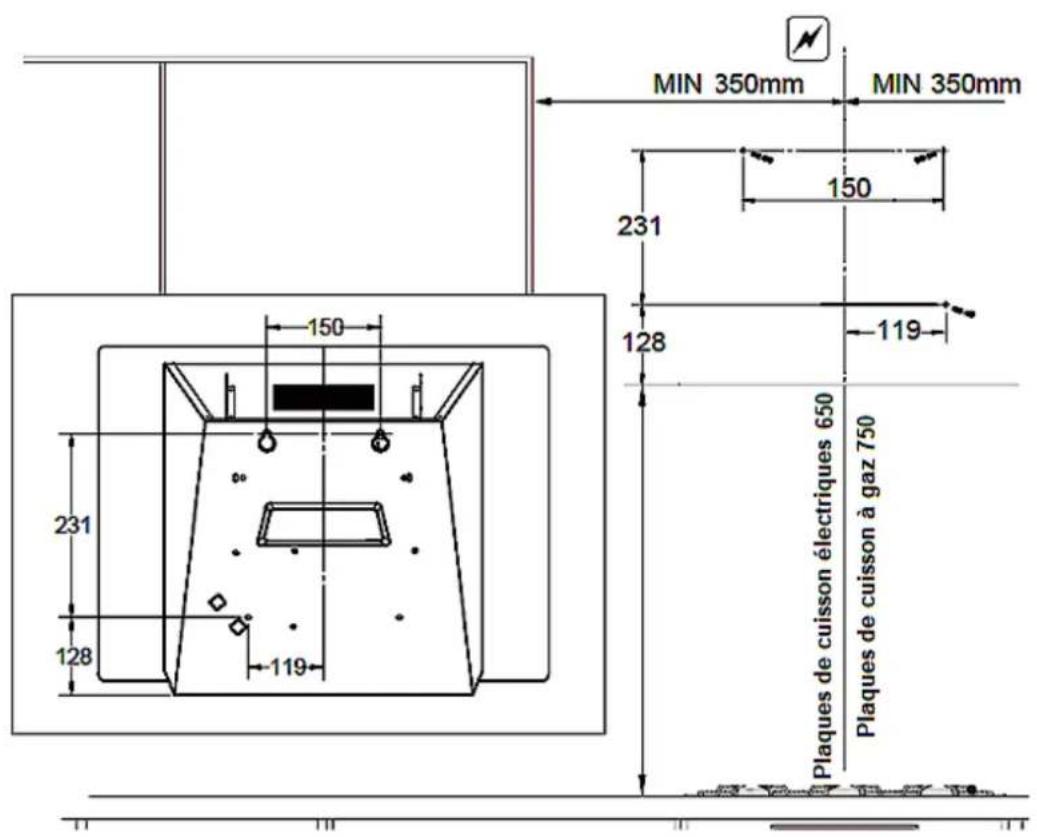

DESSIN D'INSTALLATION

i Toutes les dimensions sont en millimètres.

MIN 350mm MIN 350mm 150 231 128 119 150 231 128 Plaques de cuisson électriques 650 Plaques de cuisson à gaz 750

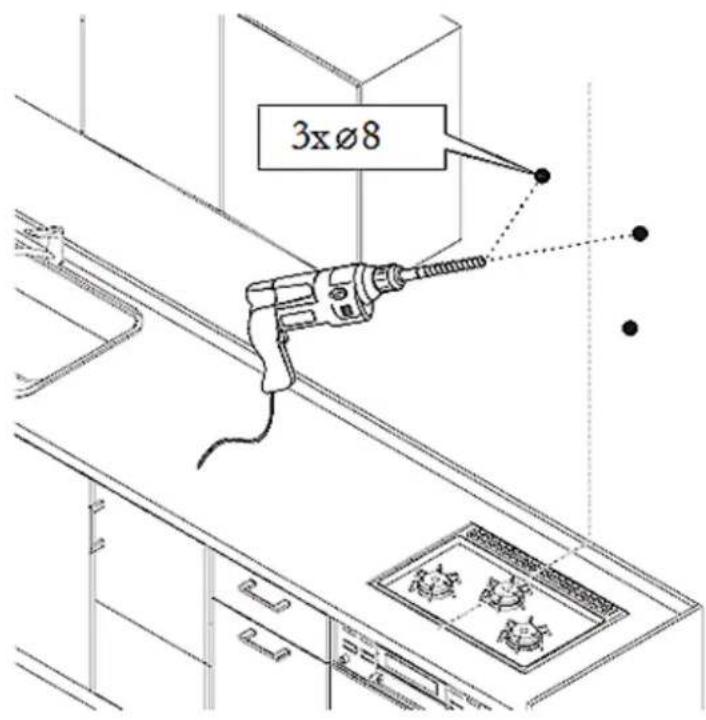

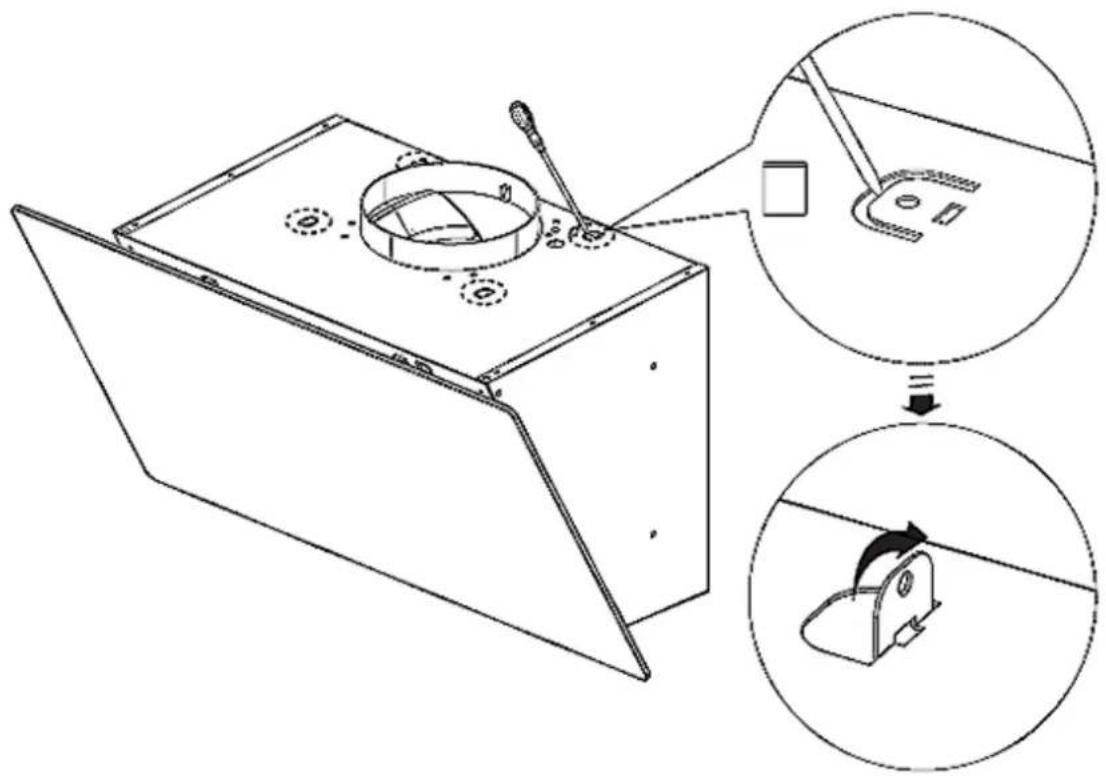

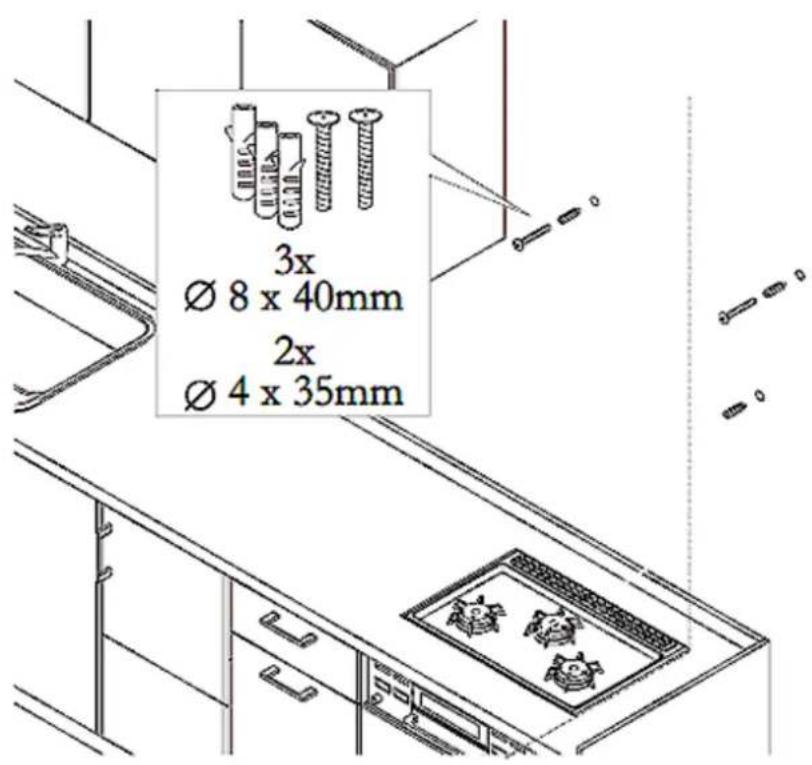

ÉTAPES D'INSTALLATION

1.

3xø8

2.

i Mode recirculation : il n'est pas nécessaire de respecter l'étape 8.

1. (selon le modèle)

➢ Installez les filtres à graisse. Contrôlez l'alignement correct (utiliser un niveau à bulle).

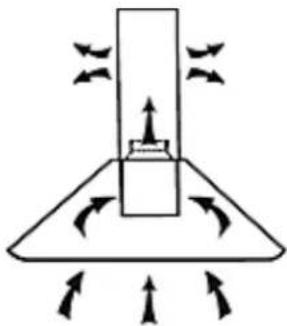

2.4 Mode de recirculation

i Installation identique, mais : il n'est pas nécessaire de respecter l'étape 8.

i Le tuyau d'échappement n'est requis.

i Le filtre à charbon peut être employée.

2.4.1 Filtre à charbon

Code produit : CO4

⚠ MISE EN GARDE ! Uniquement pour le mode de recirculation !

AVIS ! Les filtres à charbon ne font pas partie de la livraison.

Filtre à charbon sont disponibles chez

www.pkm-online.de

⚠ MISE EN GARDE ! Débranchez l'appareil avant d'installer le filtre à charbon !

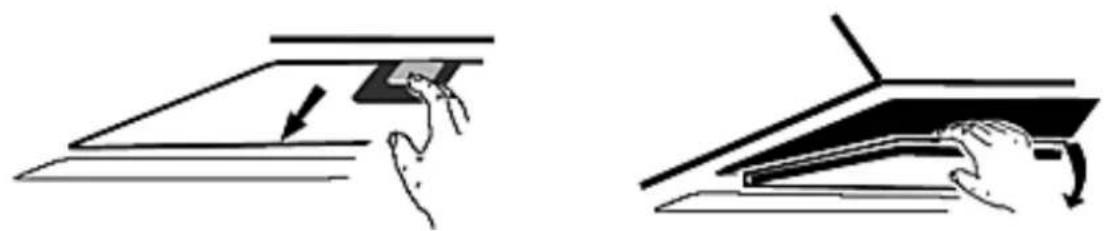

INSTALLATION DU FILTRE À CHARBON

1. Retirez les filtres à graisse. Appuyez sur le bouton d'ouverture. Tirez les filtres à graisse vers le bas.

1. Installez les filtres à charbon. ^16

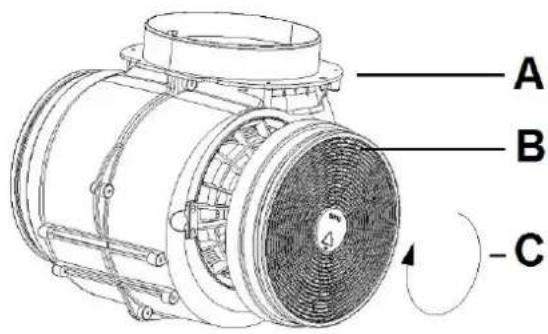

A B -C

Fig. similaire : des modifications sont possibles.

A	MOTEUR
B	FILTRE À CHARBON
C	ROTATION DANS LE SENS HORAIRE = Le filtre à charbon est placé sur le moteur et tourné légèrement vers la droite jusqu'à ce qu'il soit bien en place sur le moteur.

⚠ MISE EN GARDE ! Installez les filtres à charbon correct.

AVIS ! La capacité d'aspiration est réduite par des filtres à charbon installés.

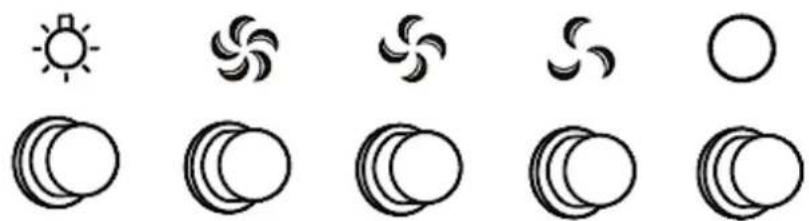

3. Panneau de commande

AVIS ! N'appuyez jamais simultanément sur deux boutons de vitesse. Pour changer la vitesse, sélectionner d'abord « ⭕ » !

AVIS ! Allumez la lumière uniquement pendant que l'appareil est utilisé. N'allumez pas la lumière pour éclairer la pièce.

	TOUCHE : « ARRÊT »
	VITESSE BASSE
	VITESSE MOYENNE
	VITESSE HAUTE
	ÉCLAIRAGE : « MARCHE / ARRÊT »

4. Protection de l'environnement

ÉCONOMISER L'ÉNERGIE

Préparez les aliments dans des ustensiles de cuisine appropriés (casseroles / poêles) en utilisant des couvercles. Cela vaut également pour le réchauffage ou le maintien au chaud.
Adaptez la taille de la marmite au diamètre de la zone de cuisson utilisée ou à la flamme du brûleur (pour les appareils à gaz).

Éteignez le chapeau de la cuisinière à la fin de la cuisson ou utilisez la fonction d'arrêt différé (les caractéristiques dépendent du modèle).
N'utilisez les unités d'éclairage que lorsque l'appareil est en fonctionnement. N'utilisez pas les unités d'éclairage pour l'éclairage d'une pièce.
❖ Éteignez l'éclairage de l'appareil à la fin de la cuisson.
Adaptez toujours le niveau de puissance à l'intensité des fumées de cuisson générées. N'utilisez la vitesse maximale du moteur de l'appareil (niveau de puissance le plus élevé) qu'en cas de très forte concentration de fumées de cuisson. Un niveau de puissance plus faible signifie toujours une consommation d'énergie plus faible.
Assurez un apport d'air suffisant pour que le chapeau de la cuisinière fonctionne efficacement et avec un faible bruit de fonctionnement.
✿ Sélectionnez un niveau de puissance plus élevé dès le début en cas de fumées de cuisson intenses. Les fumées de cuisson déjà dispersées dans la cuisine peuvent nécessiter un fonctionnement prolongé du chapeau de la cuisinière.
Comme des filtres propres augmentent l'efficacité de l'appareil, nettoyez régulièrement le ou les filtres à graisse.
Remplacez régulièrement les filtres à charbon (à utiliser uniquement en mode recirculation). Suivez les instructions du fabricant du filtre à charbon.

5. Nettoyage et entretien

⚠ MISE EN GARDE ! Débranchez l'appareil du réseau électrique avant de le nettoyer ou de l'entretenir.
⚠ MISE EN GARDE ! Le non-respect des consignes de nettoyage et d'entretien augmentera le risque d'incendie.

AVIS ! Enlevez toute bague et tout bracelet avant de nettoyer ou entretenir l'appareil ; sinon, vous endommagerez la surface de l'appareil.

1. Nettoyez le boîtier de l'appareil avec un détergent approprié. Utilisez un tel produit avec soin et économique.
2. Ne pas nettoyer le panneau de commande avec un détergent. Utilisez un chiffon humide. Sinon, vous risquez d'endommager les composants électroniques du système de commande.
3. Ne jamais utiliser les détergents contenant de l'alcool pour nettoyer les appareils peints en noir mat, car ces détergents provoquent les changements de couleur.

4. Nettoyez les panneaux en verre ^17 uniquement avec un détergent approprié.

5. Lorsque vous nettoyez ou remplacez les filtres à graisse ou les filtres à charbon, veuillez nettoyer aussi tous les composants visibles sur le fond de l'appareil avec un détergent doux, non âcre et dégraissant.

6. Ne pas endommager la grille de filtres à graisse fabriqués en métal. La couleur de la surface métallique peut changer en raison des nettoyages fréquents ainsi que de l'utilisation de détergents agressifs.
7. De tels changements n'influence pas la capacité de l'appareil et ne peuvent pas être une raison de déposer une réclamation.
8. Ne pas utiliser un nettoyeur à vapeur. RISQUE DE CHOC ÉLECTRIQUE !
9. Ne pas utiliser de détergents abrasifs.

5.1 Filtre à graisse

AVIS ! Ne pas endommager la grille de filtres à graisse fabriqués en métal. La couleur de la surface métallique peut changer en raison des nettoyages fréquents ainsi que de l'utilisation de détergents agressifs.

AVIS ! Ne pas endommager la grille de filtres à graisse fabriqués en métal.

FILTRE EN ALUMINIUM

i Vous n'avez pas besoin de remplacer les filtres en aluminium.

• Nettoyez-les une fois par mois soigneusement à la main ou dans le lave-vaisselle (30°).
  ✿ Ne pas utiliser de détergents âcres ou corrosifs.
  ✿ Ne pas utiliser de détergents abrasifs !
  ✿ Ne pas utiliser de détergents alcalins pour lave-vaisselle ! (pH supérieur à 7).

i Nettoyage : toutes les 2 à 3 semaines en fonction de la fréquence d'utilisation de la hotte.
i Ne pas mettre le filtre dans le lave-vaisselle ensemble avec la vaisselle. Séchez les filtres proprement avant de les réinstaller.

AVIS ! Pour les filtres qui sont bloqués par les restes de la nourriture la garantie n'est pas applicable.

5.2 Filtres à charbon

• Le charbon conventionnel et les filtres à charbon actif ne peuvent pas être nettoyés.
  La capacité de ces filtres est limitée. Vous pouvez utiliser ces filtres pour environ 3 - 6 mois.
• Changez un filtre usé. Veuillez trouver plus d'informations sur l'emballage du filtre.
  i Intervalle de remplacement : au moins tous les 3 à 6 mois en fonction de la fréquence d'utilisation de la hotte.

Filtre à charbon sont disponibles chez

www.pkm-online.de

5.3 Changement de l'ampoule

⚠ MISE EN GARDE ! La lampe LED ne peut être remplacée que par une personne qualifiée. Ne remplacez jamais la lampe LED par vous-même. Si la lampe LED est endommagée, contactez un spécialiste qualifié (électricien) / (aucun service de garantie!).

⚠ MISE EN GARDE ! Déconnectez l'appareil du réseau électrique.

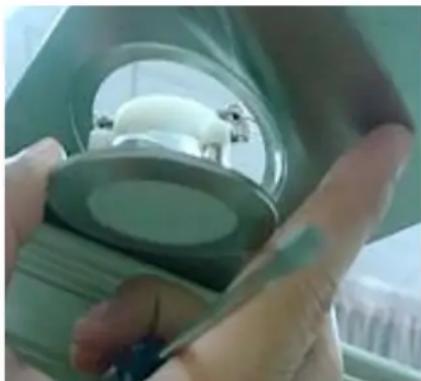

NOTES POUR LE SPÉCIALISTE QUALIFIÉ (INGÉNIEUR ÉLECTRICIEN)

1. Avant de la changer, laissez l'ampoule se refroidir.
2. Retirez le filtre à graisse. Poussez l'ampoule avec précaution.

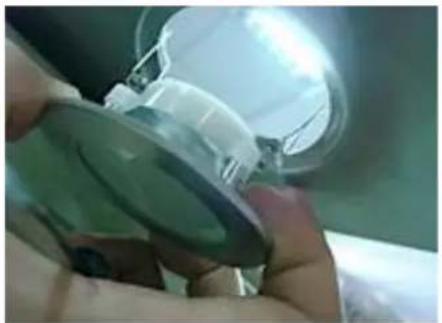

3. Tirez l'illuminant attentivement du trou et débranchez le câble d'alimentation.

1. Raccordez le nouveau illuminant au câble d'alimentation.
2. Remettez les câbles dans le trou et fixez le nouveau illuminant.

1. Réinstallez correctement le filtre à graisse.

⚠ MISE EN GARDE ! Tout dommage à l'appareil causé par un remplacement inapproprié de l'ampoule LED n'est pas couvert par la garantie.

6. Instructions de dépannage

Si l'appareil a un dysfonctionnement qui ne figure pas sur la liste de contrôle ou si vous avez vérifié tous les éléments sur la liste alors que le problème persiste, nous vous prions de vouloir bien contacter le magasin où vous avez acheté l'appareil.

DYSFONCTIONNEMENT
CAUSES POSSIBLES	MESURES
L'APPAREIL NE FONCTIONNE PAS.
1. La fiche d'alimentation de l'appareil n'est pas branchée dans la prise.2. La fiche d'alimentation est desserrée.3. La prise n'est pas alimentée de l'énergie.4. Le fusible est désactivé.5. Le voltage est trop bas.	1. Branchez correctement l'appareil à la prise de courant.2. Vérifiez la fiche du secteur.3. Vérifier la prise appropriée en la connectant avec un autre appareil.4. Vérifier le fusible.5. Comparez les données sur la plaque signalétique avec les données de votre fournisseur d'énergie.
LA LUMIÈRE FONCTIONNE, MAIS PAS LE MOTEUR.
1. Le clapet de ventilation bloqué.2. Le moteur de montage défectueux.	1. Débloquez-le.2. Changez le moteur.
LES ODEURS DE MOTEURS ANORMALES.
1. Le moteur défectueux	1. Changez le moteur.
Tache d’huile.
1. La vannc à sens unique fuit.	1. Réparcz la vannc.
L’APPAREIL VIBRE.
1. Le moteur n’est pas correctement fixé.2. La hotte n’est pas correctement fixée.	1. Fixez le moteur correctement.2. Fixez la hotte correctement.
L’INSUFFISANTE CAPACITÉ D’EXTRACTION.
1. Trop de distance entre la hotte et la table de cuisson2. Trop de courant d’air à cause de la porte et/ou les fenêtres ouvertes.	1. Descendez la hotte2. Fermez la porte/les fenêtres.
L’APPAREIL EST INSTABLE.
1. Les rails de montage ne sont pas fixés fermement.2. Les vis ne sont pas fixées fermement.	1. Fixez les rails de montage correctement.2. Serrez les vis.

SI LA HOTTE NE FONCTIONNE PAS CORRECTEMENT ET/OU VOUS POUVEZ ENTENDRE LE BRUIT DE FONCTIONNEMENT AUGMENTER, VÉRIFIEZ LA LISTE DE CONTRÔLE CI-DESSUS.

Les dimensions incorrectes du tuyau d'échappement.
Une obstruction dans le tuyau d'échappement.
Le diamètre du tuyau d'échappement depuis la hotte jusqu'à la boîte murale incluse devrait être de 120 mm ; sinon, la capacité du moteur peut être réduite.
Si vous avez installé une moustiquaire sur la boîte murale, l'évent d'aération peut être obstrué. Vérifiez-le en enlevant la moustiquaire.

Si le panneau protecteur du boîtier mural est équipé de solides lamelles obliques, l'évent d'aération peut être obstrué. Vérifiez-le en enlevant le panneau protecteur.
➢ Installez un panneau protecteur à lamelles mobiles, qui n'entravent pas l'évent d'aération.
▶ Vérifiez l'état et la propreté des filtres.
Vérifiez si l'air qui est extrait par la hotte est remplacé pour éviter une pression négative.
Lorsque vous mettez en route votre appareil en mode de recirculation, vérifiez si le filtre à charbon a été remplacé à temps (minimum tous les 3-6 mois).

7. Données techniques

DONNÉES TECHNIQUES *

Modèle	Hotte de cuisson
Largeur d'installation en cm	60.00
Boutons poussoirs	5
Mode de recirculation / extraction **	√	√
Consommation annuelle d'énergie (CAE _hotte )	18.60 kW/h
Catégorie d'efficacité d'énergie***	A
Efficacité dynamique fluide (EDF _hotte )	15.60
Catégorie d'efficacité dynamique fluide	D
Efficacité de l'éclairage (EE _hotte )	85.00 lux/W
Catégorie d'efficacité de l'éclairage	A
Séparation de graisse	45.60 %
Catégorie de la séparation de graisse	F
Flux d'air****	188 m3/h	322 m3/h
Flux d'air maximale Qmax	-
Emissions sonores**	57 dB	66 dB
Consommation d'énergie arrêt (Po)	0.00 W
Consommation d'énergie veille (Ps)	-
Consommation d'énergie système de l'éclairage (Wi)	2.00 W(2*1.00 W / LED)
Puissance connectée	47.00 W
Voltage/fréquence	AC 220 - 240 V / 50Hz
Filtre à graisse / matériel / lavable au lave-vaisselle	1	Aluminium √
Filtre à charbon ****	1*CO4
Tuyau d'échappement	√
Installation du matériel	√
Mode d'emploi	√
Cheminée télescopique extractible du-à	40.00 - 73.00 cm

✿ Sous réserve de modifications techniques.

*	Conformément au règlement (UE) n° 65/2014
**	Le mode d'extraction : l'installation avec un conduit de ventilation ou un tuyau d'air uniquement extérieur, la pénétration dans le mur 150 mm, percer environ env. 130 mm.
***	Sur une échelle allant de A+++ (le meilleur) à D (le pire).
****	Vitesse du moteur minimale / maximale.
*****	L'équipement en option.

8. Mise au rebut

1. Lors du déballage, les matériaux d'emballage (sacs en polyéthylène, des morceaux de polystyrène, etc.) doivent être tenus hors de la portée des enfants. RISQUE D'ÉTOUFFEMENT!
2. Les anciens appareils et les appareils non-utilisés doivent être envoyés pour être éliminés dans un centre responsable de recyclage. Ne jamais exposer aux flammes nucs.
3. Avant de jeter un ancien appareil, rendez-le inutilisable. Débranchez l'appareil et coupez complètement le cordon d'alimentation. Jetez immédiatement le cordon et la fiche d'alimentation.
4. Éliminez le papier et le carton dans les conteneurs réservés.
5. Débarrassez-vous des matières plastiques dans les conteneurs réservés.
6. Si des contencurs appropriés ne sont pas disponibles dans votre zone d'habitation, jetez ces matériaux dans un centre de collecte de votre commune chargé du recyclage des déchets.
7. Veuillez obtenir des informations plus détaillées auprès de votre revendeur ou des institutions de votre municipalité.

Les matériaux marqués par le présent symbole sont recyclables.

Pour obtenir plus d'informations, veuillez contacter les autorités locales.

Veuillez contacter le magasin où vous avez acheté l'appareil
