PCPI4614AX - Cuisinière IBERNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz avec four électrique
Marque	Iberna
Modèle	PCPI4614AX
Dimensions (L x P)	585 x 500 mm
Type de gaz	Gaz naturel (G20) / Butane (G30) / Propane (G31)
Alimentation électrique	230 V / 50 Hz
Puissance électrique totale	5500 W
Nombre de brûleurs à gaz	4 (2 semi-rapides, 2 rapides)
Allumage	Électronique intégré
Sécurité gaz	Thermocouple (dispositif de sécurité)
Type d'installation	Encastrable (plan de travail)
Classe de protection	Type Y
Accès au four	Non spécifié (probablement sous la table de cuisson)
Entretien et nettoyage	Nettoyer avec eau savonneuse ou détergent liquide non corrosif. Ne pas utiliser d'abrasifs.
Remplacement des injecteurs	Possible pour adaptation au type de gaz (clé hexagonale fournie)
Raccordement électrique	Câble H05RR-F, section 1.5 mm² (pour éléments chauffants)
Raccordement gaz	Tuyau rigide ou flexible en acier, longueur max 2 m
Lubrification des robinets	Utiliser graisse spéciale résistant aux hautes températures
Garantie	1 an à compter de la date d'achat (certificat de garantie inclus)
Documents fournis	Notice d'utilisation, certificat de garantie

FOIRE AUX QUESTIONS - PCPI4614AX IBERNA

Comment installer la cuisinière Iberna PCPI4614AX ?

L'installation doit être effectuée par un professionnel qualifié. Respectez les distances minimales par rapport aux parois (150 mm), prévoyez une aération suffisante (200 cm² minimum) et vérifiez l'étanchéité du raccordement gaz avec de l'eau savonneuse.

Comment adapter la cuisinière à un autre type de gaz ?

Remplacez les injecteurs fournis (utilisez la clé hexagonale) en fonction du gaz souhaité (G20, G30, G31). Consultez le tableau des consommations pour le diamètre d'injecteur correspondant. Ajustez également la carburation de la flamme via le tube Venturi.

Comment nettoyer les brûleurs et la table de cuisson ?

Débranchez l'appareil et attendez le refroidissement. Lavez les brûleurs à l'eau savonneuse. Pour les parties émaillées ou inox, utilisez un chiffon doux avec de l'eau tiède et un détergent non corrosif. N'utilisez jamais d'abrasifs ou d'acides.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que l'arrivée de gaz est ouverte et que la fiche électrique est bien branchée (pour l'allumage électronique). Assurez-vous que le brûleur est correctement positionné. Si le problème persiste, contactez le service après-vente.

Comment régler la flamme minimale des brûleurs ?

Allumez le brûleur en position minimale, retirez le bouton et ajustez la vis de réglage (Fig. 8) avec un petit tournevis jusqu'à obtenir une flamme de 3-4 mm. Pour le GPL, vissez à fond la vis du by-pass.

Quels types de casseroles utiliser sur les brûleurs ?

Utilisez des casseroles à fond plat et de diamètre adapté : semi-rapide (12-20 cm), rapide (20-26 cm). Évitez les fonds concaves ou convexes. Pour les petites casseroles, utilisez une grille de réduction.

Comment entretenir le couvercle en verre ?

Fermez le couvercle uniquement lorsque les brûleurs et plaques sont refroidis. Nettoyez-le avec un chiffon doux et de l'eau savonneuse. Évitez les chocs thermiques.

Que faire en cas de fuite de gaz ?

Coupez immédiatement l'arrivée de gaz et l'alimentation électrique. Aérez la pièce. N'utilisez pas de flamme ou d'interrupteurs. Appelez un professionnel.

Comment remplacer le câble d'alimentation ?

Débranchez l'appareil. Utilisez un câble H05RR-F de section 1.5 mm² pour les éléments chauffants. Le conducteur de terre (jaune-vert) doit dépasser de 10 mm les conducteurs de ligne. Suivez le schéma de connexion sur la plaque.

Où trouver les pièces détachées pour cette cuisinière ?

Contactez le service après-vente Iberna ou un revendeur agréé. Les pièces courantes incluent les injecteurs, les robinets de gaz, les brûleurs et les résistances du four.

MODE D'EMPLOI PCPI4614AX IBERNA

Plans de culsson 60x50					Électrice
Feux 4 à gaz 4 à gaz 3 à gaz 3 à gaz 4 Electrique-1 électricité 1 électricité
P友谊 du type P401 P402 P301 P302-Alimentation (V-Hz) 230-50 230/50 230/50 230/50 ***
Pusssance élect: (W)	-	-	1400	1400	5500
Brûleur semi-rapid	3	3	2	2	-
Brûleur rapid	1	1	1	1	-
Pusssance gas installé:- gaz météhe (G20/20 mbar) w**	7.45	7.45	5.95	5.95	-
- gaz butane (G30/28-30 mbar) g/h	542	542	433	433	-
Allumage électronique*	oui	oui	oui	oui	-
Sécurité gas	-	oui	-	oui	-
Dimension appellé (i x p) mm.	585x500	585x500	585x500	585x500	585x500
Dégrée de protection	-	-	Type Y	Type Y	Type Y
Classa	3	3	3	3	-

INSTALLATION

L'installation est à la charge de l'acheteur. Le constructeur est exempté de ce service. Toute intervention demandée au constructeur à la suite d'une erreur d'installation n'est pas comprise dans la garantie.

Les plans de cuisson et d'encastrement sont prévus pour l'installation en tops réalisés avec n'importe quel matériel, à condition qu'il puisse résister à une température de 100 °C et qu'il ait une épaisseur variant de 25 à 40 mm. Les dimensions du four pour

l'encastrement doivent respecter les dimensions indiquées Fig. 1. Si le plan de cuisson est installé entre les parois d'un meuble, la distance entre celles-ci et les bords de l'appareil sera d'au moins 150 mm ; il en est de même pour la distance qui le séparera de la paroi postérieure (fig. 2). Si sous la table de cuisson est présent un vide (accessible) : il est nécessaire d'insérer une cloison isolante de séparation entre le dessous de cuisson et au-dessus du vide.

Celle-ci doit être au moins à 10 mm du fond de la cuisinière (Fig. 2).

La fixation au meuble s'obtient au moyen d'étriers qui sont livrés comme accessoires. Dans la partie inférieure de la cuisinière se trouvent déjà des orifices dans lesquels les étriers seront vissés.

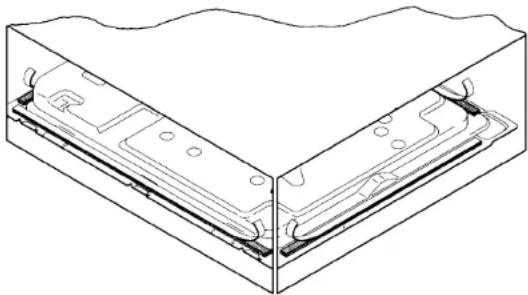

ATTENTION - APPLICATION DU PRODUIT DE SCELLEMENT

Important - Appliquer le produit de scellement comme indiqué sur le dessin ci-dessous.

Cet appareil a été conçu pour une utilisation de type non professionnel.

Des études préliminaires et une conception minutieuse garantissent que la température, même dans les conditions d'utilisation les plus difficiles, ne dépasse pas les limites acceptables et soit, de toute façon, inférieure à celle qui est fixée par les normes européennes en vigueur.

Le plan est isolé thermiquement (selon les normes en vigueur ; classe du degré de protection contre les risques d'incendie, type Y) et ne peut être installé près de parois dépassant la plaque.

Instruction d'installation

Local d'installation

L'utilisation d'un appareil de cuisson à gaz produit de la chaleur et de l'humidité dans la pièce dans laquelle il est installé. S'assurer d'une bonne aération dans la pièce en maintenant ouverts les accès de ventilation ou bien en installant une hotte d'aspiration avec un conduit d'évacuation (fig. 3-4).

Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou une aération plus efficace en augmentant la puissance d'aspiration mécanique si elle existe. Dans le cas où l'appareil est découvert d'un thermocouple (dispositif de sécurité), la prise de ventilation (fig. 3) devra être de 200 cm² minimum.

Dans le cas où il serait impossible d'installer une hotte, il faut utiliser un électro-ventilateur appliqué à la paroi extérieure ou à la fenêtre de la pièce.

Ce ventilateur doit avoir une puissance suffisante pour garantir le renouvellement de l'air, soit 3 à 5 fois le volume de la pièce par heure.

L'installateur doit se tenir aux normes en vigueur.

Raccordement (partie électrique)

Contrôler les données reportées sur la plaquette de l'appareil, située sur la partie inférieure à l'extérieur du caisson, puis vérifier la tension nominale du réseau et la puissance qui doit être appropriée à son fonctionnement.

Avant d'effectuer le raccordement, vérifier l'efficience de l'installation de mise à la terre. La mise à la terre de l'appareil est obligatoire suivant la loi. Le constructeur décline toute responsabilité en cas de dommages aux personnes ou aux choses, provoqués par la non-observation de cette norme.

Sur les modèles dépourvus de fiche, monter, sur le câble, une fiche standardisée à même de supporter la charge indiquée sur la plaquette.

Le conducteur de terre du câble est coloré en jaune et en vert.

Pour réaliser une connexion fixe au réseau, interposer entre l'appareil et le réseau un dispositif omnipolaire de coupure, en respectant une distance des contacts d'au moins 3 mm.

Pour remplacer le câble d'alimentation, le conducteur de terre (jaune-vert) doit obligatoirement dépasser de 10 mm environ les conducteurs de ligne.

Utiliser exclusivement un câble en caoutchouc type H05RR-F.

La section des câbles doit être de 1,5 mm² pour les produits avec les éléments chauffants électriques et de 0,75 mm² pour les autres produits.

Déclaration de conformité. Cet appareil, dans sa partie destinée à être en contact de substances alimentaires, est conforme aux prescriptions de la directive CEE 89/109.

Appareils conformes aux directives européennes 89/336/CEE, 90/396/CEE, 73/23/CEE et modifications successives.

Raccordement 4 plaques électriques

Pour obtenir des alimentations différentes, il faut replacer le câble, en enlevant les 3 vis « A » et la couverture (voir fig. 1b) et effectuer la connexion avec le serre-câble, en suivant le schéma imprimé sur la petite plaque.

Le câble doit être bloqué parmi le fixe-câble et les vis «B», (fig. 1c) et la couverture doit être remontée.

Raccordement (partie au gaz)

Sur le plan de travail des plaquettes indiquent le type de gaz pour lequel l'appareil a été préparé.

Toutefois ne peut utiliser d'autres types de gaz; il suffit d'effectuer les adaptations suivantes:

a) Raccordement à l'alimentation

—le raccordement de l'appareil du tuyau à la bouteille de gaz doit être effectué suivant les prescriptions des normes en vigueur; avant tout il faudra vérifier si l'appareil est réglé pour le type de gaz choisi pour l'alimentation. En cas contraire, effectuer les opérations indiquées au paragraphe «Adaptation aux différentes types de gaz».

Si l'appareil est alimenté par du gaz liquide provenant de bouteille, utiliser des régulateurs de pression conformément aux normes en vigueur.

Important: pour un fonctionnement avec le maximum de sécurité, pour une utilisation appropriée de l'énergie et une plus longue durée de vie de l'appareil, vérifier la pression d'alimentation par rapport aux valeurs indiquées sur le tableau page 16.

—Raccordement par tuyau rigide (voir les instructions page 22)

Le raccordement à l'installation du gaz doit être effectué de façon à ne pas provo

quer de contraintes sur l'appareil.

—Raccordement par tuyau flexible en acier (voir les instructions page 22)

Le raccord d'entrée du gaz sur l'appareil est fileté 1/2 gaz mâle conique. Utiliser exclusivement des tuyaux et des joints d'étanchéité conformes à la norme en vigueur.

La mise en place de ces tuyaux doit être effectuée de façon à ce que leur longueur, à une extension maximale, ne dépasse pas 2 000 mm.

Important : lorsque l'installation est achevée, contrôler l'étanchéité de tous les raccords en utilisant une solution savonneuse ; ne jamais utiliser de flamme. S'assurer de plus que le tuyau flexible ne puisse être en contact avec une partie mobile d'un meuble (ex. un tiroir) et qu'il ne soit pas situé à proximité d'un matériel susceptible de le détériorer.

Pour adapter le plan de cuisson à un type de gaz autre que celui pour lequel il a été préparé, suivre dans l'ordre les opérations suivantes :

— enlever la grille et le brûleur ;

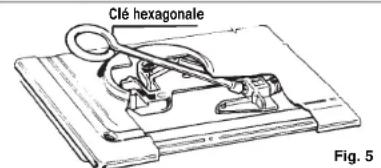

— introduire une clé à tête hexagonale en tube dans le support du brûleur (Fig. 5) (la clé est fournie en tant qu'accessoire du plan de cuisson) ;

— dévisser l'injecteur et le remplacer par celui qui est adapté au type de gaz disponible (voir le tableau des consommations du gaz) ;

Une fois effectué le réglage du gaz, substituer sur la plaque de votre appareil l'ancienne étiquette par la nouvelle correspondant au gaz installé.

Tableau des consommations de gaz 1 W = 0,860 kcal/h

GAZ	BRULEUR	Ø INJECTEUR cont. mm.	PUSSANCE THERMIQUE NOVEMBER	DEBIT	PUSSANCE THERMIQUE RÉDITE	PRESSION m bar
			kW kcal/h
					kW kcal/h	Norm. Min.	Max.
GAS	SEMI-RAPIDE	93	1,5 1,280	143 lh	0,38 327	20 17	35
METHANE	RAPIDE	127	2,35 2,537	281 lh	0,65 559
G20
GAZ	SEMI-RAPIDE	61	1,5 1,280	109 gh	0,38 327	28 30	35
BUTHANE	RAPIDE	84	2,35 2,537	215 gh	0,65 559
G30
GAZ	SEMI-RAPIDE	61	1,5 1,280	107 gh	0,38 327	37 25	45
PROpane	RAPIDE	84	2,35 2,537	211 gh	0,65 559
G31

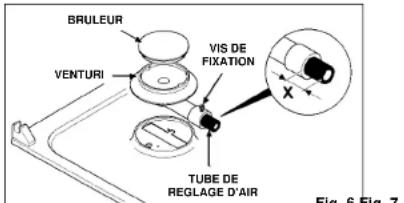

Carburation de la flamme

Pour obtenir le rendement maximum des brûleurs, il faut avoir un réglage exact de la carburation. Une bonne flamme doit être nette et sans pointes jaunes (Fig. 7/B) ; s'il y a trop d'air, la flamme est limpide avec une langue extrêmement courte (Fig. 7/C) ; au contraire, s'il n'y a pas assez d'air, la flamme est floue et la langue s'achève par un point jaune (Fig. 7/A). Dans ces différents cas, il faut régler la carburation en rentrant le petit tube de réglage de l'air (Fig. 6) à l'intérieur du tube Venturi s'il n'y a pas assez d'air, ou au contraire l'extraire s'il y en a trop.

Pour placer le tube de réglage de l'air, dévisser la vis de serrage. Quand la flamme est réalisée, revisser la vis.

Fig. 6 Fig. 7

Type de brûleur	Cote «X» suivant le type de gaz
	Butane G 30	Propane G 31	Methane G 20
Semi-rapide	5 mm 7 mm	2 mm
Rapide	2 mm 5 mm	4 mm

Réglage minimum de la flamme

Allumer les brûleurs en plaçant le robinet sur la position de minimum et enlever le bouton (il suffit de l'extraire car il est monté par pression).

Au moyen d'un petit tournevis, agir sur la vis de réglage du robinet (Fig. 8) dans le sens contraire à celui des aiguilles d'une montre pour augmenter le débit de gaz, dans le sens des aiguilles d'une montre pour le diminuer, jusqu'à obtenir une flamme de 3 ou 4 mm. Pour l'utilisation du gaz GPL (en bouteille), dévisser, dans le sens des aiguilles d'une montre, jusqu'en fin de course du by-pass.

Vis de réglage minimum du robinet (selon les modèles)

Fig. 8

MODE D'EMPLOI

Utilisation des brûleurs

Pour allumer les brûleurs du plan de cuisson, approcher une flamme sur le brûleur puis appuyer et tourner le bouton correspondant vers la gauche jusqu'à la position maximum. Si les brûleurs ne sont pas utilisés pendant plusieurs jours, attendre quelques secondes avant d'allumer le gaz pour permettre de purger l'air des tuyaux.

Pour les appareils ayant un allumage électronique, il suffit de tourner la manette et d'appuyer sur le petit bouton marqué par une étoile*.

Le générateur d'allumage, type à décharge simple, permet à l'étincelle d'être amorcée dès que l'on appuie sur le bouton. Si l'allumage ne s'effectue pas du premier coup, répéter l'opération.

Certains modèles disposent de robinets à valves interrompant automatiquement la sortie de gaz si la flamme s'éteint accidentellement.

Pour allumer le brûleur de ces modèles :

appuyer et tourner la manette sur la position maxi

appuyer sur le bouton d'allumage du gaz

• continuer à presser sur la manette pendant 5 à 6 secondes environ.

Ces quelques secondes permettent au dispositif de sécurité de s'amorcer et la flamme restera permanente.

ATTENTION : Lorsque le plan de cuisson est propre, vérifier que le brûleur se trouve parfaitement dans son siège et qu'il ne touche pas la petite bougie d'allumage.

Pour une meilleure utilisation des brûleurs, il est recommandé d'utiliser des casseroles à fond plat dont le diamètre du fond est approprié à la plaque.

semi-rapide de 12 à 20 cm.

rapide de 20 à 26 cm.

Dans le cas de poêles ou de casseroles de petits diamètres (cafetière, théière, etc.), il faudra utiliser une grille de réduction (fournie avec certains modèles) et régler la puissance du brûleur en s'assurant que la flamme chauffe le fond de la casserole sans "déborder". L'utilisation de cette grille de réduction est possible avec le brûleur semi-rapide. Il ne faut pas utiliser de casseroles à fond concave ou convexe.

Avant de fermer le couvercle, pour protéger le cristal trempé contre les chocs thermiques, attendre que les plaques électriques ou les brûleurs soient refroidis.

Utilisation des plaques électriques (plans de cuisson avec plaques électriques) : pour un meilleur fonctionnement en économisant l'énergie, régler la position des manettes des plaques électriques suivant les conseils indiqués au tableau suivant :

PUISSANCE DES PLAQUES AUX DIFFERENTES POSITIONS DES MANETTÉS
Positions
0 ETEINT
1 TRES	LENT Tient les plats au chaud, beurre fondu, chocolat...
2 LENT	Cuisson à feu lal, bicharnel, daube, riz au lait, oeuls sur la plai...
3 MODERE	Légumes seuls, surgelés, fruit, eau bouillante...
4	MOYEN	Pommes vapeur, légumes frais, pâtes, crêpés, poisson...
5	FORT Cuisson plus fortie, omeiattas, biteck...
6	VIF	Biteck, côtelettes, fritures...

La référence de la plaque est indiquée par le voyant.

Sur les plaques électriques, il est recommandé d'utiliser exclusivement des récipients dont le fond est parfaitement plat et dont le diamètre est proche de celui de la plaque, ou inférieur au diamètre de cette plaque (fig. 9). Bien sécher le fond des récipients, ne pas laisser déborder le contenu lors de l'ébullition et ne jamais laisser les plaques allumées sans casserole ou avec une casserole vide.

ENTRETIEN ET NETTOYAGE

Attention

Avant d'effectuer toute opération de démontage ou de nettoyage, débrancher la fiche de la prise ou couper le courant à partir de l'interrupteur général de l'installation électrique.

Attendre le complet refroidissement de l'appareil.

Laver les parties émaillées, peintes ou chromées avec de l'eau tiède et savonneuse ou avec un détergent liquide non corrosif.

Pour les parties en acier, utiliser de l'alcool ou les solutions se trouvant dans le commerce. Pour les panneaux et les profilés en aluminium, utiliser du coton ou un linge imbibé d'huile de vaseline ou d'arachide. Nettoyer et passer un chiffon imbibé d'alcool.

Pendant le nettoyage, ne jamais utiliser d'abrasifs, de produits corrosifs, d'eau de Javel ou d'acides.

Éviter de laisser sur les parties émaillées, peintes ou en acier inoxydable des substances acides ou alcalines (jus de citron, acétone, vinaigre, etc.).

Nettoyer les brûleurs à l'eau savonnée : pour leur redonner leur brillant d'origine, il suffit de les nettoyer avec un produit spécial pour les alliages d'aluminium.

Après le nettoyage, sécher parfaitement les brûleurs et les remettre dans leur siège. Il faut absolument contrôler que le remontage soit parfait, car une mauvaise position des pièces peut causer de graves anomalies dans la combustion.

Cet appareil ne doit servir qu'à l'usage prévu, c'est-à-dire pour la cuisson et l'utilisation ménagère. Tout autre usage est abusif donc dangereux.

Le constructeur n'est pas responsable des dommages provoqués par un mauvais usage, par une utilisation abusive, erronée ou déraisonnable.

Lubrification des robinets du gaz

Si un robinet devient dur, il faut le démonter et le nettoyer soigneusement avec de l'essence ; passer ensuite un peu de graisse spéciale résistant aux températures élevées. Les opérations devant être effectuées sont les suivantes : — débrancher la fiche de la prise de courant et fermer le robinet d'alimentation du gaz sur le réseau de distribution ou la bouteille ; extraire les boutons et la plaque en dévissant les vis qui se trouvent aux angles de la plaque et sous chaque brûleur. — dévisser les deux vis qui bloquent la bride de tête ; — enlever la bride de tête et le ressort antagoniste de la tige porte-bouton ; — enlever le cône de réglage du gaz, le nettoyer à l'essence et passer un peu de graisse résistant à une température élevée ; faire attention à ne pas obstruer les orifices de passage du gaz ; — remonter toutes les pièces et contrôler le ressort et le pivot de rotation du cône monté sur la tige porte-bouton.

Avant d'appeler le Service d'Assistance Technique

Si le plan de cuisson ne fonctionne pas, nous vous conseillons de :

• vérifier que la fiche soit bien introduite dans la prise de courant ;
• vérifier que l'arrivée de gaz soit régulière.

Si la cause du dysfonctionnement n'est pas trouvée :

— éteindre l'appareil, ne pas y toucher et appeler le Service d'Assistance Technique.

L'appareil est accompagné d'un certificat de garantie qui permet de jouir gratuitement du Service d'Assistance Technique ; il ne faudra que payer un droit fixe d'appel et la garantie est d'un an à date de l'achat.

Ne pas oublier d'expédier la partie A du certificat de garantie qui sera ainsi valide, dans les 10 jours à date de l'achat.

La partie B est à conserver, dûment remplie, afin de la présenter, avec la facture attestant de l'achat de l'appareil, au Service d'Assistance Technique en cas d'intervention.

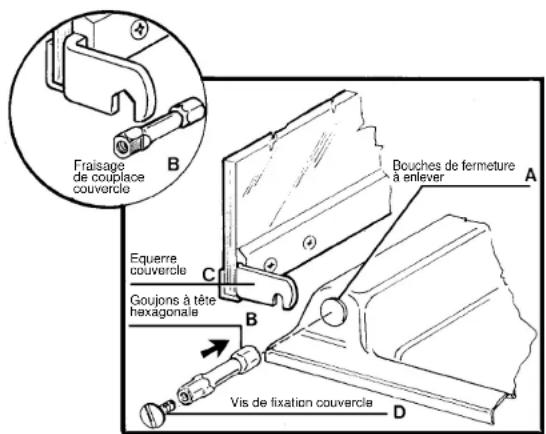

MONTAGE DU COUVERCLE (Seulement sur quelques modèles)

• Enlever les bouchons de fermeture (A) des trous des charnières du couvercle en appuyant délicatement sur le rebord.
• Introduire les goujons à tête hexagonale (B) de fixation du couvercle dans les supports de charnière déjà montés sur le plan de travail.

Les goujons à tête hexagonale, fournis avec le verre du couvercle, ont deux côtés fraisés (voir le détail agrandi). Pour permettre d'effectuer un montage correct du couvercle, ces fraisages doivent être placés verticalement.

• Positionner le couvercle sur les goujons en introduisant les équerres (C) du couvercle sur les côtés fraisés des goujons de rotation (B).
• Visser les vis (D) de fixation du couvercle pour bloquer les équerres (C) aux goujons des charnières.

Avant de fermer le couvercle et afin de le protéger des chocs thermiques, il faut absolument attendre que les plaques électriques et les brûleurs soient refroidis. Tout renversement doit être essuyé avant d'ouvrir le couvercle.

Le constructeur ne répond pas d'éventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenues dans cet opuscule. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causer de préjudices aux caractéristiques de fonctionnement et de sécurité des appareils. Cette notice d'instruction est aussi disponible en langue allemande.

INSTRUCTIONS POUR LE MONTAGE AU PLAN DE TRAVAIL DU RACCORD D'ALIMENTATION DU GAZ

Les instructions concernent le personnel préposé à l'installation de l'appareil, conformément aux normes en vigueur. Toutes les interventions doivent être effectuées sur l'équipement débranché électriquement.

Pour le montage du raccord, il faut se servir de 2 clés à tête hexagonale de 17 et 23 mm.

SÉQUENCE DES OPÉRATIONS DE MONTAGE

1) Visser les pièces en suivant la séquence illustrée : A) Tuyau rampe, B) Joint, C) Raccord orientable.

2) Serrer à fond les raccords au moyen des clés à tête hexagonale ; pendant le serrage, ne pas oublier d'orienter le raccord dans la direction désirée avant de le serrer à fond.

3) Raccorder le raccord C au réseau d'alimentation du gaz au moyen du tuyau rigide en cuivre ou flexible en acier.

ATTENTION

Pour faciliter l'installation et éviter des risques de fuite de gaz, nous recommandons de raccorder le tuyau du gaz en suivant la séquence ci-dessous : d'abord sur le raccord du plan de cuisson ; ensuite sur le raccord du réseau d'alimentation. L'inversion de cette séquence peut causer des problèmes d'étanchéité du gaz entre le tuyau et le plan de cuisson.

À LA FIN DE L'INSTALLATION, VÉRIFIER L'ÉTANCHÉITÉ DE L'ENSEMBLE EN UTILISANT UNE SOLUTION SAVONNEUSE.
