PCC 561 SL - Cuisinière PROLINE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Dimensions (L x P x H)	60 x 60 x 85 cm
Puissance totale	8 kW
Type de four	Four à gaz
Capacité du four	60 L
Fonctionnalités du four	Gril, convection
Matériau de la surface	Acier émaillé
Système de sécurité	Coupe-gaz sur chaque foyer
Consommation énergétique	Classe énergétique A
Entretien	Nettoyage facile grâce à la surface émaillée
Garantie	2 ans

FOIRE AUX QUESTIONS - PCC 561 SL PROLINE

Comment allumer la cuisinière PROLINE PCC 561 SL ?

Pour allumer la cuisinière, assurez-vous que le bouton de commande est en position 'off', puis tournez le bouton vers la position désirée pour activer le brûleur. Appuyez sur le bouton d'allumage ou utilisez une allumette pour enflammer le gaz.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que le gaz est ouvert et que le brûleur est propre. Si le problème persiste, il peut y avoir un problème avec l'alimentation en gaz ou le système d'allumage, contactez un professionnel.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux avec de l'eau chaude savonneuse pour nettoyer la surface. Évitez les produits abrasifs qui peuvent rayer le fini de la cuisinière.

Quel type de casserole peut être utilisé sur la cuisinière ?

Vous pouvez utiliser des casseroles en acier inoxydable, en fonte, en aluminium ou en céramique. Assurez-vous que la taille de la casserole correspond au brûleur.

Comment régler la température des brûleurs ?

Pour régler la température, tournez le bouton de commande du brûleur dans le sens des aiguilles d'une montre pour augmenter la chaleur et dans le sens inverse pour la diminuer.

Y a-t-il une fonction de sécurité sur la PROLINE PCC 561 SL ?

Oui, la cuisinière est équipée de dispositifs de sécurité pour éviter les fuites de gaz en cas d'extinction accidentelle de la flamme.

Comment savoir si un brûleur est en panne ?

Un brûleur en panne peut ne pas s'allumer ou produire une flamme irrégulière. Si cela se produit, vérifiez la propreté et l'état du brûleur ou contactez un professionnel.

Que faire si la cuisinière émet une odeur de gaz ?

Éteignez immédiatement tous les brûleurs, ouvrez les fenêtres pour aérer et ne pas allumer d'appareils électriques. Contactez un professionnel pour vérifier la fuite.

Est-ce que la cuisinière PROLINE PCC 561 SL est facile à installer ?

L'installation est relativement simple, mais il est recommandé de faire appel à un professionnel pour garantir la sécurité et la conformité aux normes.

Comment obtenir des pièces de rechange pour ma cuisinière ?

Vous pouvez contacter le service client de PROLINE ou visiter leur site web pour commander des pièces de rechange spécifiques.

MODE D'EMPLOI PCC 561 SL PROLINE

Merci d'avoir choses ce produit.

Cette notice d'utilisation contient des informations et des consignes de sécurité importantes concernant l'utilisation et l'entretien de votre apparéil.

Lire attentivement cette notice d'utilisation avant d'utiliser votre appareil et la conserver pour consultation ultérieure.

Icône	Type Signification
A	AVERTISSEMENT Risque de bLESSURES graves ou danger de mort
R	RISQUE D'ÉLECTROCUTION Risque d'électrocution
S	Symbole ISO 7010 W021 Avertissement : Risque d'accendie / matières inflammables
M	MISE EN GARDE Risque de bLESSURES ou de dommages matériels
	IMPORTANT UTILISATION correcte de l'appareil

TABLE DES MATIÈRES

1.CONSIGNES DE SECURITE 4
1.1.Avertissements de sécurité généraux 4
1.2.Avertissements relatifs à l'installation 7
1.3. Au cours de l'utilisation 8
1.4.Nettoyage et entretien 10
2.INSTALLATION ET PREPARATION A L'UTILISATION 12
2.1. Instructions destinées à l'installateur 12
2.2. Branchement électrique et sécurité 13
2.3. Kit antibasculement 14
2.4. Réglage des pieds 14
3.CARACTERISTIQUES DU PRODUIT 15
4.UTILISATION DE L'APPAREIL 16
4.1. Commandes de la table de cuisson 16
4.2. Commandes du four 17
4.3. Utilisation du minuteur mécanique 18
4.4. Accessoires L'eclefrite 18
5.NETTOYAGE ET ENTRETIEN 18
5.1.Nettoyage 18
5.2. Entretien 21
6.DEPANNAGE ET TRANSPORT 22
6.1.Dépannage 22
6.2. Transport 22
7.SPECIFICATIONS TECHNIQUES 23
7.1.Fiche énergie 23
7.2.Fiche énergie 24

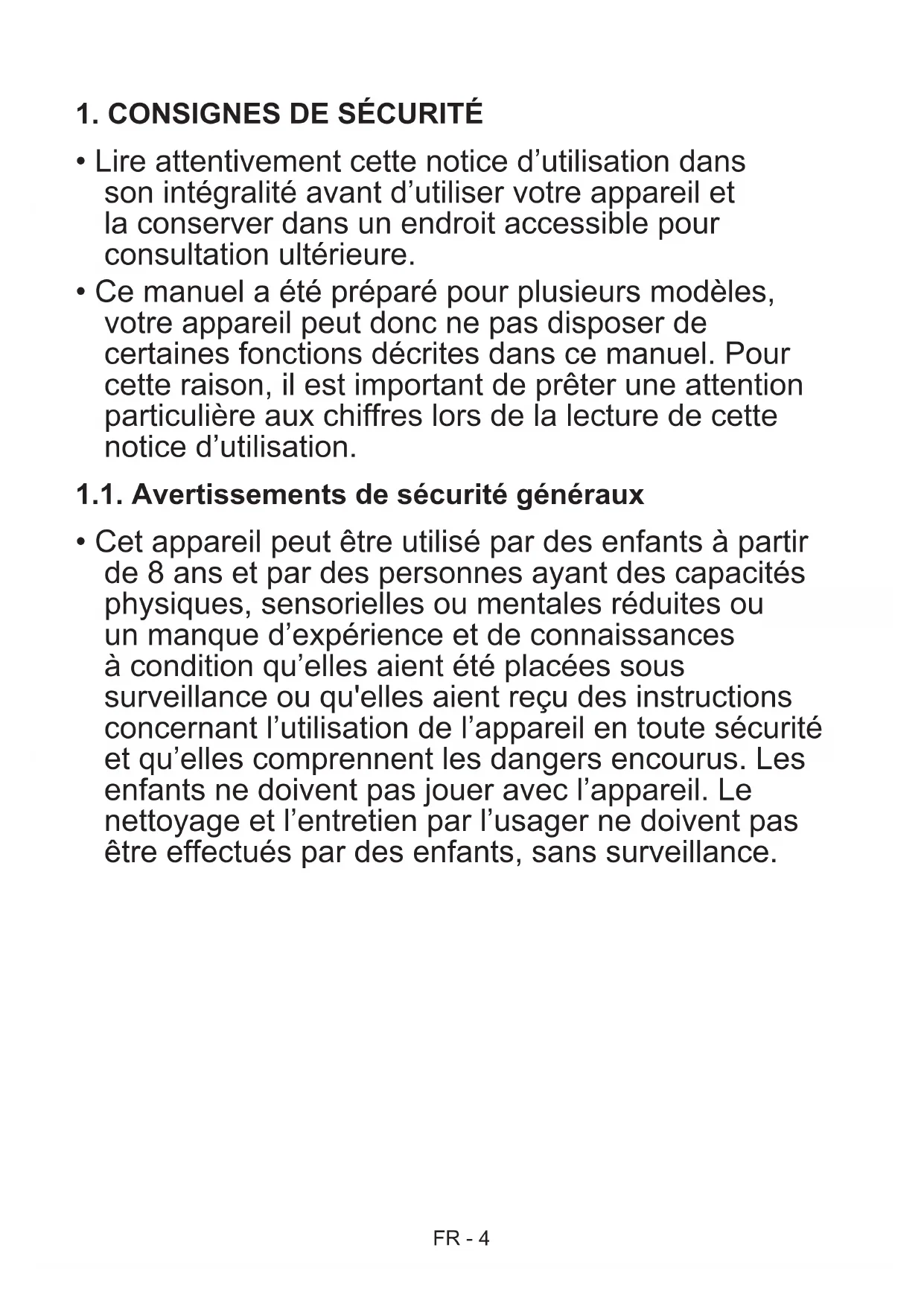

1. CONSIGNES DE SECURITÉ

• Lire attentivement cette notice d'utilisation dans son intégralité avant d'utiliser votre appareil et la conserver dans un endroit accessible pour consultation ultérieure.
• Ce manuel a eté préparé pour plusieurs modèles, votre apparéil peut donc ne pas disposer de certaines fonctions décrites dans ce manuel. Pour cette raison, il est important de préter une attention particulière aux chiffres lors de la lecture de cette notice d'utilisation.

1.1. Avertissements de sécurité généraux

• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprehennent les dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sans surveillance.

MISE EN GARDE : Cet apparéil et ses parties

accessibles deviennent chauds pendant leur utilisation. Il convient de veiller à ne pas toucher les éléments chauffants. Il convient de maintainir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance continue.

MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matieres grasses ou de l'huile peut etre dangereux et déclencher un incendie.NE JAMAIS essayer d'eteindre un incendie avec de l'eau, mais arreter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

MISE EN GARDE: Risque d'incendie: ne pas entreposer d'objets sur les surfaces de cuisson.

MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation.

• Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.
• Àprousutilisation, arrêté le fonctionnement de la table de cuisson au moyen de son dispositif de commande et ne pas compter sur le détecteur de casseroles.
• Pour les modèles dont la table de cuisson est munie d'un capot, Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle.
• L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minutes externe ou d'un système de commande à distance séparé.

MISE EN GARDE: Le dispositif de stabilisation doit être mis en place pour éviter le basculement de l'appareil.

(Pour plus d'informations, voir le guide d'installation

du kit de stabilisation).

• Lors de son utilisation, l'appareil devient chaud. Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four.
• Les poignées peuvent être chaudes, même après une courte période d'utilisation.
• Ne pas utiliser de produits d'entretien très abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entrainer l'éclatement du verre.
• Ne pas utiliser d'appareil de nettoyage à la vapeur.
  MISE EN GARDE : S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe pour éviter tout risque de chocolélectrique.
  MISE EN GARDE : Les parties accessibles peuvent devenir chaudes au cours de l'utilisation. Il est recommendé d'éloigner les jeunes enfants.
• Voiture apparueil a eté produit conformément à toutes les normes et réglementations locales et internationales en vigueur.

• Les opérations d'entretien et de réparation doivent être effectuées uniquement par des techniciens de maintenance agréés. L'installation et les travaux de réparation effectués par un technician non agréé peuvent s'avérer dangereux. Ne pas ALTERER ni modifier les caractéristiques de l'appareil. Les dispositifs de protections non adaptés à l'appareil de cuisson peuvent provoquer des accidents.

• Avant l'installation s'assurer que les conditions de distribution locale (tension et fréquence électrique) et le réglage de l'appareil sont compatibles. Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique de l'appareil.

ATTENTION: Cet apparéil sert uniquement à des fins de cuisson et est destiné uniquement à un usage domestique. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage du local, ou un usage commercial.

• Ne pas utiliser la poignée de la porte du four pour soulever ou pour déplacer l'ordinateil.
• Toutes les précautions nécessaires ont été mises en œuvre pour garantir votre sécurité. comme le verre est susceptible de se briser, le nettoyer avec soin pour éviter de le rayer. Éviter de frapper le verre avec les accessoires de cuisine.
• Vérifiez que le cordon d'alimentation n'est pas endommagé ni coince au cours de l'installation. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Ne pas laisser les enfants monter sur la porte du four ou s'y asseoir lorsqu'elle est ouverte.
• Veuillez tener cet apparéil hors de la portée des enfants et des animaux domestiques.

1.2. Avertissements relatifs à l'installation

• Ne pas utiliser l'appareil avant son installation complète.

• L'appareil doit être installé par un technicien qualifié. Le fabricant ne peut être tenu responsable de tout dommage causé en cas d'installation incorrecte par un technicien non qualifié.

• Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation. Lors du déballage de l'appareil, vérifier qu'il n'a pas été endommagé au cours du transport. En cas de défaut, ne pas utiliser l'appareil et faire appel immédiatement à un technicien qualifié. Les matériaux utilisés pour l'emballage (Nylon, agrafes, polystyrene, etc.) peuvent être dangereux pour les enfants et doivent être rassemblés etrangés immédiatement.

• Protégger votre apparéil des conditions atmosphériques. Ne pas l'exposer au soleil, à la pluie, à la neige, à la poussière ou à toute humidité excessive.
• Les matériaux autour de l'appareil (meubles) doivent pouvoir supporter une température minimum de 100^ C.

1.3. Au cours de l'utilisation

• Lors de la première utilisation de votre four, il est possible qu'une légère odeur se fasse sentir. Ceci est parfaitement normal. Cette odeur est due aux matériaux d'isoolation placés sur les résistances. Avant d'utiliser votre four pour la première fois, le faire fonctionner à vide sur la température maximale pendant 45 minutes. Vérifier que l'environnement dans lequel le produit est installé est correctement ventilé.
• Rester prudent lors de l'ouverture de la porte du four pendant ou après la cuisson. La vapeur s'échappant du four peut provoquer des brûlures.

• Ne pas placer de matériaux combustibles ou inflammables dans l'appareil ou pres de l'appareil lorsqu'il est en fonctionnement.

• MISE EN GARDE : La température des surfaces accessibles peut être élevée lorsque l'appareil est en fonctionnement.

• Toujours utiliser des gants de cuisine isolants pourmettre les alimentents au four ou les sortir du four.

MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matieres grasses ou de l'huile peut etre dangereux et déclencher un incendie. NE JAMAIS essayer d'eteindre un incendie avec de l'eau, mais arreter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

• Toujours positionner les ustensiles de cuisson au centre de la zone de cuisson et placer les poignées de façon à ce qu'elles ne puissant pas être accessibles ni touchées de façon accidentelle.
• Si l'appareil reste inutilisé pendant une période prolongée, éteindre l'interrupteur principal.
• S'assurer que les manettes de l'appareil restent toujours en position « 0 » (arrêt) lorsque l'apparéil n'est pas utilisé.
• MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.

• Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.

• ATTENTION : Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.

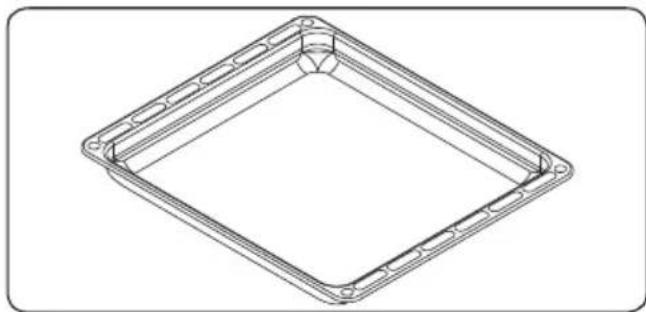

• La lechefrite s'incline lorsqu'on la sort du four. Attention à ne pas renverser ni à faire tomber d'aliments en lasorting du four.

• Ne rien placer sur la porte du four lorsqu'elle est ouverte. Ceci pourrait déséquilbrer le four ou endommager la porte.

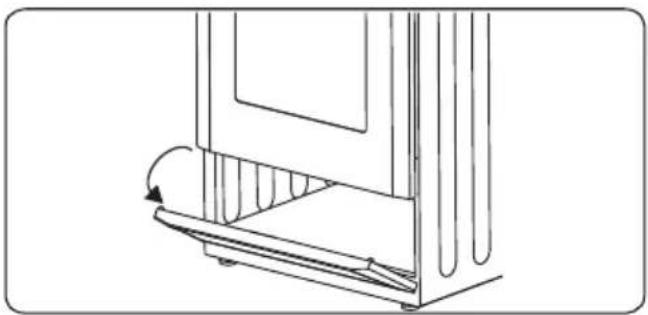

• Ne pas placer d' éléments lourds ou inflammables sur le tiroir par exemple des objets en nylon, des sacs plastiques, du papier ou du tissu. Ceci comprend les ustensiles responsable des éléments en plastique (par exemple la poignée).

MISE EN GARDE : Lors de son utilisation, la température de la surface interne du compartment de stockage devient chaude. Faire attention à ne pas toucher la surface interne.

• Ne pas suspendre de torchons ou autres tissus sur l'appareil ou sur ses poignées.

1.4. Nettoyage et entretien

• Vérifier que l'alimentation électrique de l'appareil est bien coupée avant d'effectuer toute opération de nettoyage ou d'entretien.
• Ne pas-retirer les manettes pour nettoyer le bandeau de commandes.
• Pour assurer l'efficacité et la sécurité de votre apparéil, utiliser uniquement les pieces détachées d'origine et faire appel à nos techniciens qualifiés en cas de besoin.

Déclaration CE de conformité

C E Nous déclarons que nos produits satisfont aux exigences des directives, des décisions et des réglementations européennes en vigueur.

Cet apparéil a été unconçu pour un usage exclusivement domestique. Toute autre utilisation (par exemple pour chauffer une piece) est inadaptée ou dangereuse.

Cette notice d'utilisation s'applique à plusieurs modèles. Il est possible qu'il existe certaines différences entre ces instructions et votre modele.

2. INSTALLATION ET PREPARATION À L'UTILISATION

AVERTISSEMENT: Cet apparéil doit être installé par un professionnel agréé ou par un technicien qualifié, conformément aux instructions de cette notice et conformément aux normes d'installation en vigueur.

• Toute installation incorrecte invalidate la garantie et peut entraîner des dommages ou des blessures pour lesquels le fabricant ne peut être tenu responsable.
• Avant l'installation, s'assurer que les conditions locales de la distribution (tension et fréquence de l'électricité et/ou nature du gaz et pression du gaz) et les réglages de l'appareil sont compatibles. Les conditions de réglage de cet apparéil figurent sur l'étiquette.
• Les lois, réglementations, décrets et normes en vigueur dans le pays d'installation doivent être appliqués (règles de sécurité, recyclage conformément à la réglementation, etc.).

2.1. Instructions destinées à l'installateur Instructions générales

• ÀpRES avoir retire le matériaux d'emballage de l'appareil et de ses accessoires, vérifier que l'appareil n'est pas endommagé. Si l'appareil est peut-être endommagé, ne pas l'utiliser et contacter immédiatement un professionnel/agree ou un technicien qualifié.
• Vérifier qu'aucun élément ou matérieliau combustible ou inflammable, par exemple un rideau, de l'huile, un tissu, etc., ne se trouve à proximé immediate.
• Le plan de travail et les meubles autour de l'appareil doivent pouvoir supporter une température supérieure à 100^ .
• Cet apparéil ne doit pas être installé directement au-dessus d'un lavevaisselle, d'un réfrigerateur, d'un congélateur, d'un lave-linge ou d'un séche-linge.
• L'appareil peut être place pres d'un meuble, à condition que dans la zone d'installation de l'appareil, la hauteur du

meuble ne dépasse pas la hauteur du plan de cuisson.

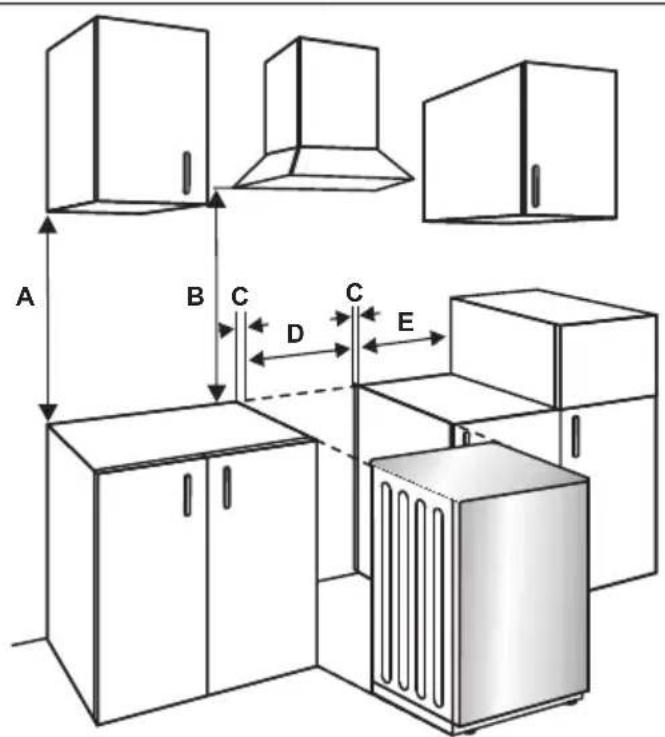

Installation de la cuisinière

• Si les meubles de la cuisine sont plus hauts que le plan de cuisson, les meubles doivent se trouver à au moins 10 cm des cots de l'appareil afin de permettre la circulation de l'air.
• Reserver un espace minimum de 2 cm autour de l'appareil pour la circulation de l'air.
• Si une hotte ou un placard doit être installé au-dessus de l'appareil, la distance de sécurité entre le plan de cuisson et le placard ou la hotte doit correspondre à cette représentée sur la figure ci-dessous.

A (mm) 420
B (mm) Hotte/meuble 650/700
C (mm) 20
D (mm)	Largeur du produit
E (mm) 50

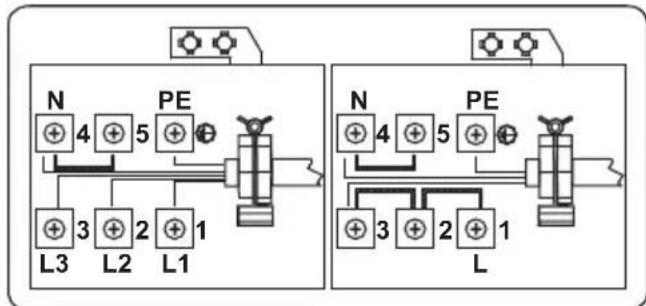

2.2. Branchement électrique et sécurité

AVERTISSEMENT:Lebranchement

électrique de cet apparéil doit être

effectué par un professionnel né agréé ou par un électricien qualifié, conformément aux instructions de cette notice et conformément aux normes d'installation en vigueur.

AVERTISSEMENT:L'APPAREILDOIT ETRE BRANCHEA LA TERRE

• Avant le branchement sur le secteur, vérifier si la tension nominale de l'appareil (marquée sur la plaque signalétique de l'appareil) correspond à la tension de l'alimentation électrique. Le cable d'alimentation électrique doit lui aussi être capable de supporter la puissance nominale de l'appareil (également mentionnée sur la plaque signalétique de l'appareil).
  Lors de l'installation, s'assurer de bien utiliser des cables correctement isolés. Tout branchement incorrect risque d'endommager votre apparéil. Si le cable d'alimentation électrique est endommagé et doit être remplace, faire appel à une personne qualifiée pour effectuer cette opération.
• Ne pas utiliser d'adaptateur, de multiprise, ni de rallonge électrique.
  Le cordon d'alimentation doit etre tenu eloignede parties chaudes de l'appareil et ne doit pas etre plie ni

écrase. À défaut, le cordon risque d'être endommagé et de provoquer un court-circuit.

• Si l'appareil n'est pas branché sur le secteur par une prise, installer un sectionneur multipolaire (avec un espacement des contacts d'au minimum 3 mm), conformément aux réglementations en matière de sécurité.
• Cet apparéil est conçu pour utiliser une alimentation de 220 à 240 V. Si votre alimentation est différente, contacter un professionnel neagree ou un électricien qualifié.
• Le cable d'alimentation (H05VV-F) doit être assez long pour pouvoir être branché sur l'appareil.
• Ce sectionneur à fusibles doit être facilement accessible une fois l'appareil installé.
• Vérifier que tous les branchements sont bien serrés.
  Fixer le cable d'alimentation sur le bornier, puis refermer le couvercle.
• Le branchement du boîtier de jonction est placé sur le boîtier de jonction.

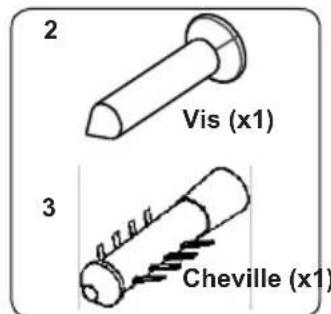

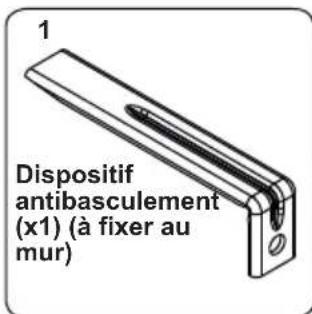

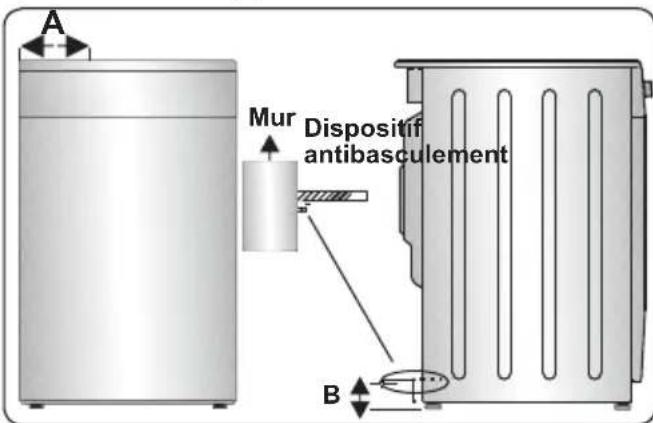

2.3. Kit antibasculement

Le sac de documentation contient un kit antibasculement. Fixer le dispositif antibasculement (1) sur le mur à l'aide de la vis (2) et de la chevelle (3), conformément aux dimensions de l'illustration et du tableau ci-dessous. Régler la hauteur du dispositif antibasculement pour l'aligner sur la rainure de la cuisine, puis serrer la vis (2). Pousser l'appareil vers le mur en s'assurant que le dispositif antibasculement est inséré dans la rainure à l'arrière de l'appareil.

Dimensions du produit(largeur X profondeur Xhauteur) (cm)	A (mm) B (mm)
60 x 60 x 90 (four à double cavité)	297,5 52
50 x 60 x 90 (four à double cavité)	247,5 52
90 x 60 x 85 430 107
60 x 60 x 90 309,5 112
60 x 60 x 85 309,5 64
50 x 60 x 90 247,5 112
50 x 60 x 85 247,5 64
50 x 50 x 90 247,5 112
50 x 50 x 85 247,5 64

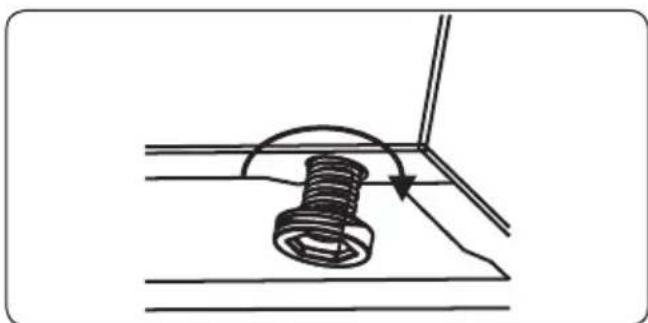

2.4. Réglage des pieds

Votre produit repose sur des pieds réglibres. Pour un fonctionnement en toute sécurité, il est important de vérifier le bon équilibre de l'appareil. Vérifier que l'appareil est de niveau avant de commencer à cuisiner. Pour remonter votre apparéil, tourner les pieds dans le sens anti-horaire. Pour redescendre votre apparéil, tourner les pieds dans le sens horsaire.

Il est possible d'augmenter la hauteur de l'appareil d'un maximum de 30 mm en réglant les pieds. Le poids de l'appareil est important et nous recommendons de manipuler l'appareil au minimum à deux personnes. Ne jamais tirer l'appareil.

Important : Les caractéristiques du produit varient et l'apparace de votre apparéil peut être différente de cette représentée sur les figures ci-dessous.

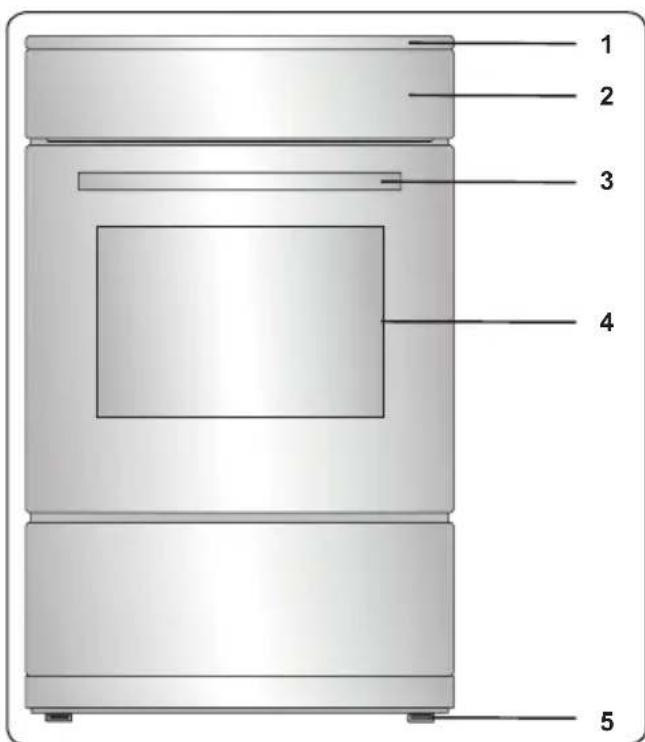

Listedescomposants

1. Plan de cuisson
2. Bandeau de commande
3. Poignée de la porte du four
4. Portedou four
5. Pieds réglables

Bandeau de commande

1. Minuteur
2. Manette de fonction du four
3. Manette thermostat du four
4. Manette de la table de cuisson

4. UTILISATION DE L'APPAREIL

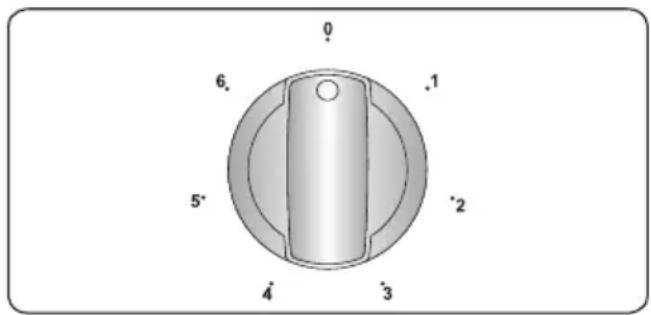

4.1. Commandes de la table de cuisson Foyer radiant

Le foyer radiant est contrôle par un bouton à 6 positions.

Le foyer radiant est contrôle par la manette correspondante, qui doit être place sur le réglage souhaïte. Près de chaque manette se trouve un symbole qui indique qu'elle résistance est contrôle par cette manette. Levoyant marche/arrêt du bandeau de commandes indique si un des foyers radiants est en cours d'utilisation.

Position du bouton	Fonction
0 Position Off
1 Position Maintien au chaud
2-3 Position chaleur basse
4-5-6 Position cuire, saisir et faire bouillir

Important: La direction de la rotation du bouton varie en fonction des caractéristiques du produit.

Zone de cuisson double et ovale (si disponible)

La zone de cuisson double et ovale se compose de deux zones de cuisson. Pour activer la partie extérieure d'une résistance double/ovale, tourner le bouton en position Les deux zones extérieures s'allument.

Pour désactiver la partie externe d'une résistance double/ovale, tourner le bouton en position Off. Les deux zones extérieures s'eteignent.

Témoin de chaleur résiduelle (si disponible)

Aprèsutilisation de la table de cuisson, une certaine quantite de chaleur restecumulée dans la surface vitroceramique. Il s'agit de la chaleur résiduelle. Si le niveau de chaleur résiduelle est supérieur à +60^ ,le témoin de chaleur résiduelle

de la zone de cuisson qui depasse cette température s'allume.

Si l'alimentation électrique de la table de cuisson est coupée alors que le témoin de chaleur résiduelle est allumé, le voyant d'advertissement clignote lorsque l'alimentation est rétablie. L'affichage clignote jusqu'à ce que la chaleur résiduelle ait diminué ou jusqu'à ce qu'une des zones de cuisson soit activée.

Astuces et conseils

Important : Lorsque les foyers radiants sont utilisés dans les niveaux de les plus élevés, il est possible que les autres chaudes s'allument et s'éteignent. Il est dû à un système de sécurité qui est éche le vitre de surchauffer. Ceci est final à haute température et l'addommage pas la table de cuisson et ne change que très peu les temps de cuisson.

AVERTISSEMENT :

• Ne jamais utiliser la table de cuisson sans placer d'ustensiles sur la zone de cuisson.

Utiliser uniquement des casseroles à fond plat avec une base épaisse.
- Vérifier que le dessous des ustensiles est bien sec avant de les placer sur la table de cuisson.
- Lorsque la zone de cuisson fonctionne, il est important de vérifier que l'ustensile est bien centré sur la zone.
- Afin d'économiser de l'énergie, ne pas utiliser d'ustensiles dont le diamètre est différent de celui du foyer électrique utilisé.

Fond circulaire de la casserole

Casserole trop petite

Casserole mal positionnée

• Ne pas utiliser d'ustensiles dont la base est rugueuse, car ils peuvent endommager la surface vitrocéramique.
• Si possible,:toujoursutiliser un couvercle sur les ustensiles.
• En cours d'utilisation, la température des surfaces accessibles peut être élevé. Tenir les enfants et les animaux à l'écart de la table de cuisson pendant son'utilisation et jusqu'à ce qu'elle ait entiement refroidi après'utilisation.
• En cas de fissure sur le plan de cuisson, l'eteindre immédiatement et le faire replacer par un technicien agréé.

4.2. Commandes du four

Manette de fonction

Faire tourner le bouton sur le symbole correspondant à la fonction souhaitation. Pour les détails des différentes fonctions, se reporter à « Fonctions du four »

Manette thermostat du four

Une fois la fonction de cuisson selectionnée, faire tourner ce bouton pour regler la temperature. Le voyant du thermostat du four s'allume des que le thermostat fonctionne pour chauffer le four ou le maintainir a temperature.

Fonctions du four

• Les fonctions du four peuvent différer suivant le modele de votre produit.

Fonction Chaleurstatique:Levoyant duthermostat et la lampe temoin du four s'allument,et les résistances inférieure et supérieure commencement a

chauffer. La fonction Chaleur statique émet une chaleur qui garantit une cuisson homogène des alimentes. Elle est ideale pour les pâtisseries, les cakes, les gratins de pâtes, les lasagnes et les pizzas. Il est recommandé de préchauffer le four pendant 10 minutes et de n'utiliser qu'un seul niveau à la fois dans ce mode.

Fonction Chaleur de sole: Levoyant du thermostat et la lampete moin du four s'allument, et la resistance inférieure commence achauffer. La fonction Chaleur de

sole est ideale pour rechauffer des pizzas car la chaleur provient du bas du four et chauffe la pizza par en dessous. Cette fonction est adaptée au rechauffement des plats, et non à la cuisson.

Fonction Chaleur de voûte : Levoyant du thermostat et les voyants d'advertissement du four s'allument, et la résistance supérieure commence àchauffer

La chaleur émanant de la résistance supérieure cuit le dessus des aliments. La fonction Chaleur deoute est ideale pour gratiner des alimentés déjà cuits et pour rechauffer des alimentés.

Fonction Gril: Le voyant du thermostat et les voyageurs d'avertissement du four s'allument, et la résistance du gril commence à chauffer.

Cette fonction sert à griller et à toaster les aliments placés sur le niveau supérieur du four. Huilez légèrement la grille métallique à l'aide d'un pinceau pour empêcher les aliments d'accrocher, puis placez les aliments au centre de la grille. Placez toujours une lèchefrite sous la grille pour recueillir l'huile ou les graisses. Il est recommandé de préchauffer le four pendant environ 10 minutes.

Avertissement: Pendant la cuisson au gril, la porte du four doit etre fermée et la température du four doit etre reglee sur 190^

4.3. Utilisation du minuteur mécanique

Description de la fonction
M Fonctionn	ements manuel
0............100 Via le	réglage du minuteur

Fonctionnement manuel

Lorsque l'on regle le bouton du minuteur sur la position « M », le four fonctionne en continu. Lorsque l'on regle le bouton du minuteur sur la position « 0 », le four ne fonctionne pas.

Via le réglage du minuteur

Régler le temps de cuisson souhaite en tournant le bouton du minuteur sur une valeur comprise entre 0 et 100 minutes. Une fois le temps écoule, le four s'éteint automatiquement et une alarme sonore retentit.

4.4. Accessoires L'echefrite

La l'echefrite convient particulièrement à la cuisson de pot-au-feu.
Placer la l'echefrite à n'importe qu'elle hauteur et veiller à la placer correctement en la poussant jusqu'àu fond.

Tiroir à abattant

Votre apparéil est équipé d'un tiroir pour ranger les accessoires (lèchefrites, plaques, grilles et petites casseroles/poêles).

AVERTISSEMENT: La surface interieure du tiroir peut chauffer lorsque le four est allumé. Ne stockeraucun aliment ni objet en matière plastique ou inflammable dans le tiroir.

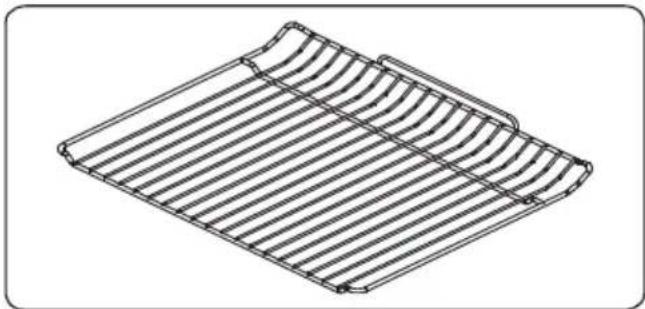

Grille

La grille convient particulièrement aux grillades ou aux alimentés placés dans des recipients allant au four.

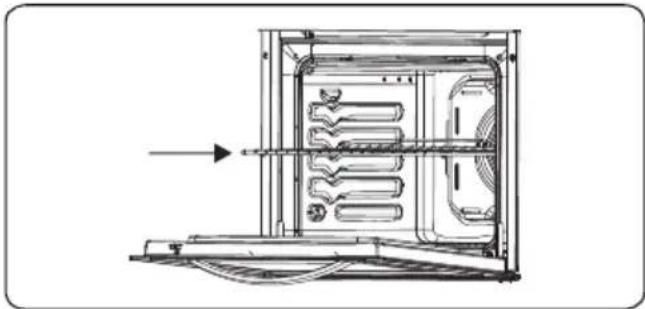

AVERTISSEMENT

Placez correctement la grille dans la cavite du four et poussez-la jusqu'au bout.

5. NETTOYAGE ET ENTRETIEN

5.1.Nettoyage

AVERTISSEMENT: Arreter l'appareil et le laisser refroidir avant de le nettoyer.

Instructions generales

• Vérifier si les agents de nettoyage sont adaptés et recommends par leur fabricant avant de les utiliser sur votre apparéil.

Utiliser une crème nettoyante ou un liquide nettoyant qui ne contient pas de particules. Ne pas utiliser de crèmes caustiques (corrosives), de poudres de nettoyage abrasives, de laine métallique

ou d'ustensiles trop durs, car ils risquent d'endommager les surfaces de la cuisine.

Ne pas utiliser de produits nettoyants contenant des particules, car ils risquent de rayer le verre et les parties illées et peintes de votre apparéil.

Nettoyer immédiatement tout débordement de liquide afin d'éviter que les différentes pieces soient endommagées.

Ne pas utiliser de nettoyeur à la vapeur pour nettoyer les différentes parties de l'appareil.

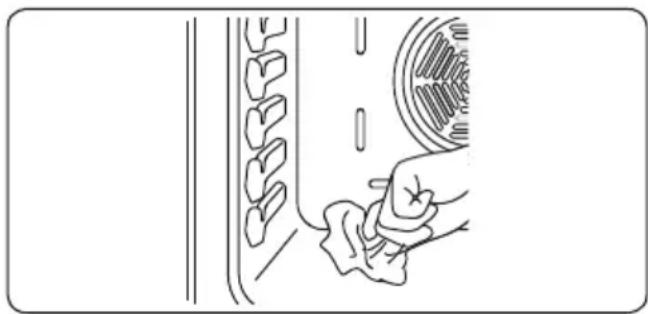

Nettoyage de l'intérieur du four

• Le meilleur moment pour nettoyer les surfaces émailées à l'intérieur du four est quand le four est encore un peu chaud.
• ÀpRES chaque utilisation, essuyer le four à l'aide d'un chiffon doux trempe dans de l'eau. Essuyer ensuite à nouveau le four à l'aide d'un chiffon humide, puis le sécher.
• Il est possible qu'il soit nécessaire d'utiliser occasionnellement un agent de nettoyage liquide pour nettoyer totalement le four.

Nettoyage par catalyse

Des parois catalytiques sont installées dans la cavité du four. Il s'agit des panneaux mats de couleur claire placés sur les côtés du four et/ou du panneau mat qui se trouve à l'arrière du four. Ils collectent les résidus de graisse et d'huile au cours de la cuisson. Les parois catalytiques sont conçues pour une durée de vie d'environ 300 heures.

La protection se nettoie de façon automatique en absorvant les projections de graisse et d'huile et en les brûlant. Elles se décomposent sous forme de cendres, facilement recupérables sur la sole du four. La protection doit être poreuse pour

rester efficace. Les protections peuvent se décolorer au fil du temps.

Si une grande quantité de graisse s'accumule sur la protection, elle peut perdre de son efficacité. Pour résoudre ce problème, régler le four sur la température maximum pendant 10 à 20 minutes. Une fois le four refroidi, nettoyer la sole du four.

Il n'est pas recommandé de nettoyer les parois catalytiques à la main. Les protections peuvent être endommagées par les tampons à recycler ou autres surfaces abrasives. En outre, l'utilisation d'aerosols nettoyants sur les protections est déconseillée. Les parois catalytiques peuvent perdre de leur efficacité en raison d'une accumulation excessive de graisses. Cet excès de graisse peut être nettoyé à l'aide d'un chiffon doux ou d'une éponge trempée dans l'eau. Effectuer ensuite le cycle de nettoyage décrit plus haut.

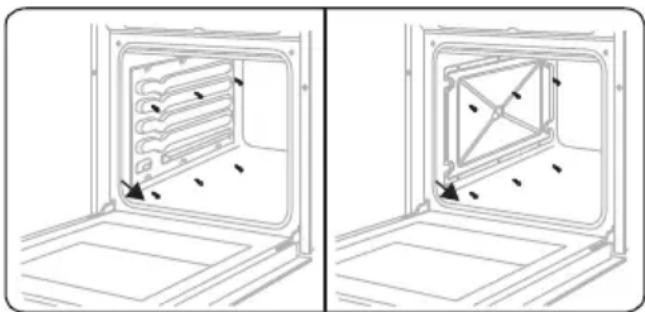

Démontage des parois catalytiques

Pour démonter la paroi catalytique, retirer les vis qui Maintiennent chaque paroi dans le four.

Nettoyage de la surface vitrocéramique

La surface vitrocéramique peut supporter des objets lourds, mais elle peut se briser si un objet tranchant la frappe.

AVERTISSEMENT: Plans de cuisson
céramique: si la surface est fendue, pour éviter tout risque d'électrocution,
s'assurer que l'appareil est bien étéint et appeler l'assistance.

Utiliser une crème ou un nettoyant liquide pour nettoyer la surface vitrocéramique. Rincer ensuite le verre, puis le secher à l'aide d'un chiffon sec.

Ne pas utiliser d'agents de nettoyage concus pour le métal, car ils peuvent endommager le verre.

• Nettoyer immédiatement les projections de sucre ou d'aliments sucrés une fois la vitre refroidie.

• La poussière sur les différentes surfaces peut être eliminée à l'aide d'un chiffon humide.

• Les changements de couleur de la surface vitrocéramique n' affectent pas sa structure ni sa durée de vie et ne sont pas dus à une modification du matériel.

La couleur des surfaces vitrocéramiques peut changer pour différentes raisons :

1. Les projections de nourriture n'ont pas ete nettoyees.
2. Toute utilisation d'ustensiles non adaptés peut user la table de cuisson.
3. Les agents de nettoyage utilisés ne sont pas adaptés.

Nettoyage des parties en verre

• Nettoyer régulierement les parties en verre de votre(APpeuil.
  Utiliser un produit de nettoyage pour vitres pour nettoyer l'intérieur et l'extérieur des parties vitrées. Les rincer, puis les secher à l'aide d'un chiffon sec.

Nettoyage des parties émailées

• Nettoyer régulierement les parties émailées de votre apparéil.
• Essuyer les parties émailées à l'aide d'un chiffon doux trempe dans de l'eau savonneuse. Les essuyer ensuite à nouveau à l'aide d'un chiffon humide, puis les secher.

Ne pas nettoyer les parties émaillées lorsqu'elles sont encore chaudes après la cuisson.

Ne pas laisser trop longtemps de vinaigre, de café, de lait, de sel, d'eau, de jus de citron ou de jus de tomate des surfaces émaillées.

Nettoyage des parties en acier inoxydable (si applicable)

• Nettoyer régulierrement les parties en acier inoxydable de votre apparéil.
• Essuyer les parties en acier inoxydable à l'aide d'un chiffon deux trempe dans de l'eau pure. Rincer, puis secher à l'aide d'un chiffon sec.

Ne pas nettoyer les parties en acier inoxydable lorsqu'elles sont encore chaudes après la cuisson.

Ne pas laisser trop longtemps de

vinaigre, de café, de lait, de sel, d'eau, de jus de citron ou de jus de tomate sur les surfaces en acier inoxydable.

Démontage de la porte du four

Avant de nettoyer la vitre de la portedu four, il est nécessaire de retarder la portedu four, comme illustré ci-dessous.

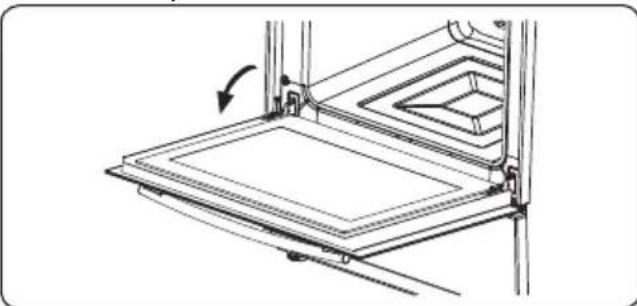

1. Ouvrir la porte du four.

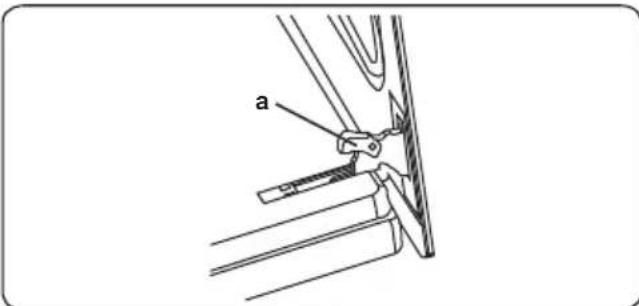

1. Ouvrir entiement l'etrier (a) (à l'aide d'un tournevis).

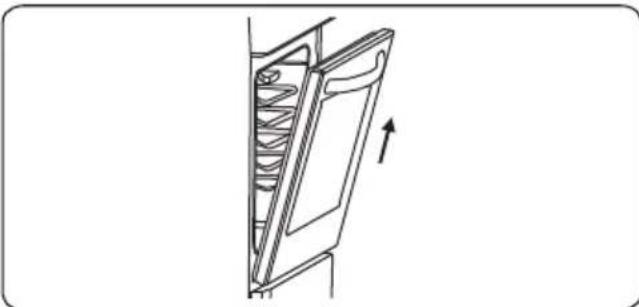

1. Fermer la porte jusqu'à ce qu'elle soit presque en position fermée, puis retirer la porte en la tirant vers soi.

5.2. Entretien

AVERTISSEMENT: Les opérations d'entretien de cet apparéil doivent être effectuées uniquement par un sessionnel/agréé ou un technicien fié.

Remplacement de la lampe du four

AVERTISSEMENT: Arreter l'appareil et le laisser refroidir avant de le nettoyer.

• Retirer la lentille en verre, puis retirer l'ampoule.
• Placer la nouvelle ampoule (résistante à 300 °C) pour replacer celle qui a été retiree (230 V, 15-25 watts, Type E14).
• Replacer la lentille en verre. Voiture four est prét à être utilisé.

L'ampoule doit être spécifiquement, conçue pour être utilisée dans les-appareils menagers de cuisson. Lespoules destinées à l'éclairage deses ne sont pas adaptées.

Si le problème persististe sur votre apparéil après avoir suivi ces étapes de dépannage de base, contacter un professionnel agréé ou un technicien qualifié.

Problème Cause possible Solution
La table de cuisson ou les zones de cuisson ne peuvent pas être allumées.	Il n'y a pas d'alimentation électrique.	Vérifier le fusible se rapportant à l'appareil dans le boîtier de fusibles.Vérifier que l'alimentation électrique n'est pas coupée en essayant d'allumer d'autres appar兼ils électroniques.
Le four ne s'allume pas.	L'alimentation électrique est coupée.	Vérifier que l'alimentation électrique est branchée. Vérifier également que les autres appar兼ils de la cuisine fonctionnent.
Aucune chaleur n'est produit ou le four ne préchauffe pas.	Le réglage de la tempé ration du four est incorrect.La portedu four est laissée ouverte.	Vérifier que la manette de tempé ration du four est correctement réglée.
La cuisson est inégale dans le four.	Les plaques/grilles sont mal positionnées.	Vérifier le respect des tempé ratures et des niveaux recommends.Nepas ouvrir féquèment la porte sauf si le plat doit être returné. Une ouverture trop fréquence de la portefait chuter la tempé ration dans le four, ce qui peut avoir un impact sur le résultat de la cuisson.
L'éclairage du four (siprésent) ne fonctionne pas.	L'ampoule ne fonctionne pas.L'alimentation électrique est coupée ou débranchée.	Remplacer l'ampoule conformément aux instructions.Vérifier que l'alimentation électrique est connectée à la prise secteur.
Le ventilateur du four (siprésent) est bruyant.	Les plaques/grilles du four vibrent.	Vérifier que le four est à niveau.Vérifier qu'aucune plaque/grille et qu'aucun plat à four ne vibre ou ne touche le panneau arrêtédu four.

6.2. Transport

S'il est nécessaire de transporter le produit, le placer dans son emballage d'origine et son carton d'origine. Respecter les indications de transport sur l'emballage. À l'aide de ruban adhésif, fixer les éléments mobiles au produit afin d'éviter tout dommagependant le transport.

En l'absence de l'emballage d'origine, préparer un carton permettant de protégger l'appareil (notamment au niveau des surfaces externes) des risques extérieurs.

7. SPECIFICATIONS TECHNIQUES

7.1. Fiche énergie

Marque		PROLINE
Modèle PCC561SL
Type de four ÉLECTRIQUE
Masse de l'appareil kg 37(+/-2)
Indice d'efficacité énergétique - conventionnel 93,5
Indice d'efficacité énergétique - ventilation forcée -
Classe énergétique A
Consommation énergétique (électricité) - conventionnelle kW/h/cycle 0,73
Consommation énergétique (électricité) - ventilation forcée kW/h/cycle -
Nombre de cavités 1
Source de chaleur ÉLECTRIQUE
Volume	1	55
Ce four est conforme à la norme EN 60350-1
Conseils en matière d'économie d'énergie
Four - Cuisine les repas simultanément, si possible. - Réduisez le temps de préchauffage. - Ne prolongez pas le temps de cuisson. - N'oubliez pas d'éteindre le four à la fin de la cuisson. - N'ouvre pas la porte du four pendant la cuisson.

7.2. Fiche énergie

Marque		PROLINE
Modèle PCC561SL
Type de plaque de cuisson Électrique
Nombre de zones de cuisson 4
Technologie de chauffage - zone de cuisson 1 Radiant
Taille - zone de cuisson 1 cm		Ø 14,5
Consommation énergétique - zone de cuisson 1 Wh/kg 192,0
Technologie de chauffage - zone de cuisson 2 Radiant
Taille - zone de cuisson 2 cm		Ø 14,5
Consommation énergétique - zone de cuisson 2 Wh/kg 192,0
Technologie de chauffage - zone de cuisson 3 Radiant
Taille - zone de cuisson 3 cm		Ø 18,0
Consommation énergétique - zone de cuisson 3 Wh/kg 192,0
Technologie de chauffage - zone de cuisson 4 Radiant
Taille - zone de cuisson 4 cm		Ø 18,0
Consommation énergétique - zone de cuisson 4 Wh/kg 192,0
Consommation énergétique de la plaque de cuisson Wh/kg 192,0
Cette plaque de cuisson est conforme à la norme EN 60350-2
Conseils en matière d'économie d'énergie
Table de cuisson - Utilisez des ustensiles de cuisine à fond plat. - Utilisez des ustensiles de cuisine de taillie appropriée. - Utilisez des ustensiles de cuisine avec couvercle. -Réduisez la quantité de liquides ou de graisse. -Lorsque le liquide commence à bouillir, réduisez le réglage.

MISE AU REBUT

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre apparéil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectue de la santé et de l'environnement.

Vous doivent jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetsés séparation des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé.

Certsains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24.

Hotline Vanden Borre

Le service après-vente est joignable au [phone], du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérances peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.

Ets Darty & fils SAS © 14, route d'Aulnay 93140 Bondy France

20/11/2018

CONSIGNE POUVANT VARIOER LOCALEMENT

WWW.CONSIGNESDETRIFR

Ets Darty & fils SAS © 14, route d'Aulnay 93140

Bondy France

20/11/2018

CONSIGNE POUVANT VARIER LOCALEMENT

WWW.CONSIGNESDETRI.FR

Ets Darty & fils SAS © 14, route d'Aulnay 93140 Bondy France

20/11/2018

Ets Darty & fils SAS © 14, route d'Aulnay 93140 Bondy

France

20/11/2018

Ets Darty & fils SAS ©

14, route d'Aulnay

93140 Bondy, France

52261239
