BEDIENUNGSANLEITUNG PCC 561 SL PROLINE
6. DÉPANNAGE ET TRANSPORT
6.1. Dépannage
Vielen Dank, dass Sie sich für diesen Produkt entschieden haben.
These Gebrauchsanweisung enthalt wichtige Sicherheitshinweise sowie Hinweise zum Gebrauch und der Wartung Ihres Gerätes. Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf.
| Symbol Typ | Bedeutung | |
| A | WARNUNG Gefahr von schweren Verletzungen oder Lebensgefahr | |
| A | GEFAHR EINES ELEKTRISCHEN SCHLAGES | Gefährliche Spannung |
| A | BRAND Brandgefahr | |
| A | ACHTUNG Gefahr von Personen- und Sachschäden | |
| B | Wichtig Bestimmungsgemäß Verwendung des Gerätes |
INHALT
1.SICHERHEITSHINWEISE 3
1.1 Allgemeine Sicherheitshinweise 3
1.2 Hinweise zum Aufstellen und Anschlieben 6
1.3 Wahrend des Betriebs 7
1.4 Warnhinweise zur Reinigung und Wartung 8
2.Installation und Vorbereitung fur den Gebrauch 11
2.1 Hinweise fur den Installateur 11
2.2 Elektrischer Anschluss und Sicherheitshinweise 12
2.3Kippschutzkit 13
2.4 Einstellen der Standfuie 13
3.PRODUKTMERKMALE 15
4.Verwenden des Produkts 16
4.1 Kochfeld-Einstellknöpfte 16
4.2 Backofen-Einstellknöpfe 17
4.3 Verwendendes mechanischen Timers 18

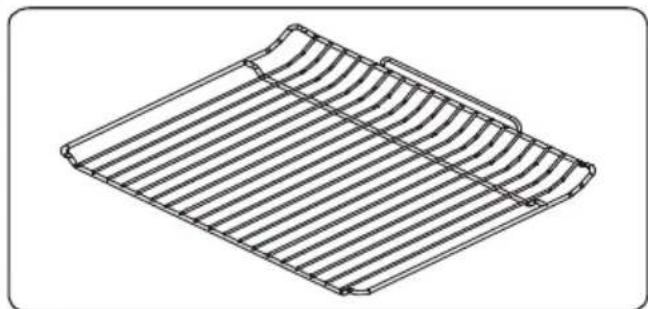

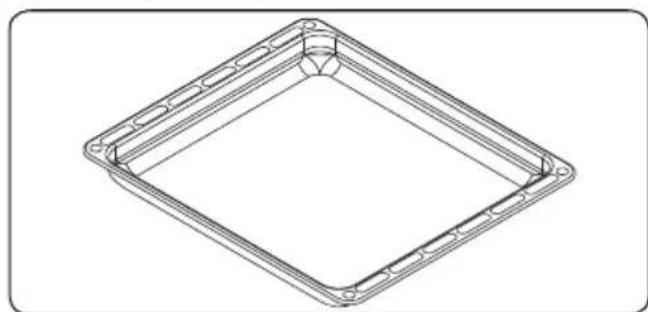

4.4 Zubehör 18
5.REINIGUNG UND WARTUNG 18
5.1 Reinigung 18
5.2 Wartung 21
6.FEHLERBEHEBUNG UND TRANSPORT 22
6.1Fehlerbehebung 22
6.2 Transport 22

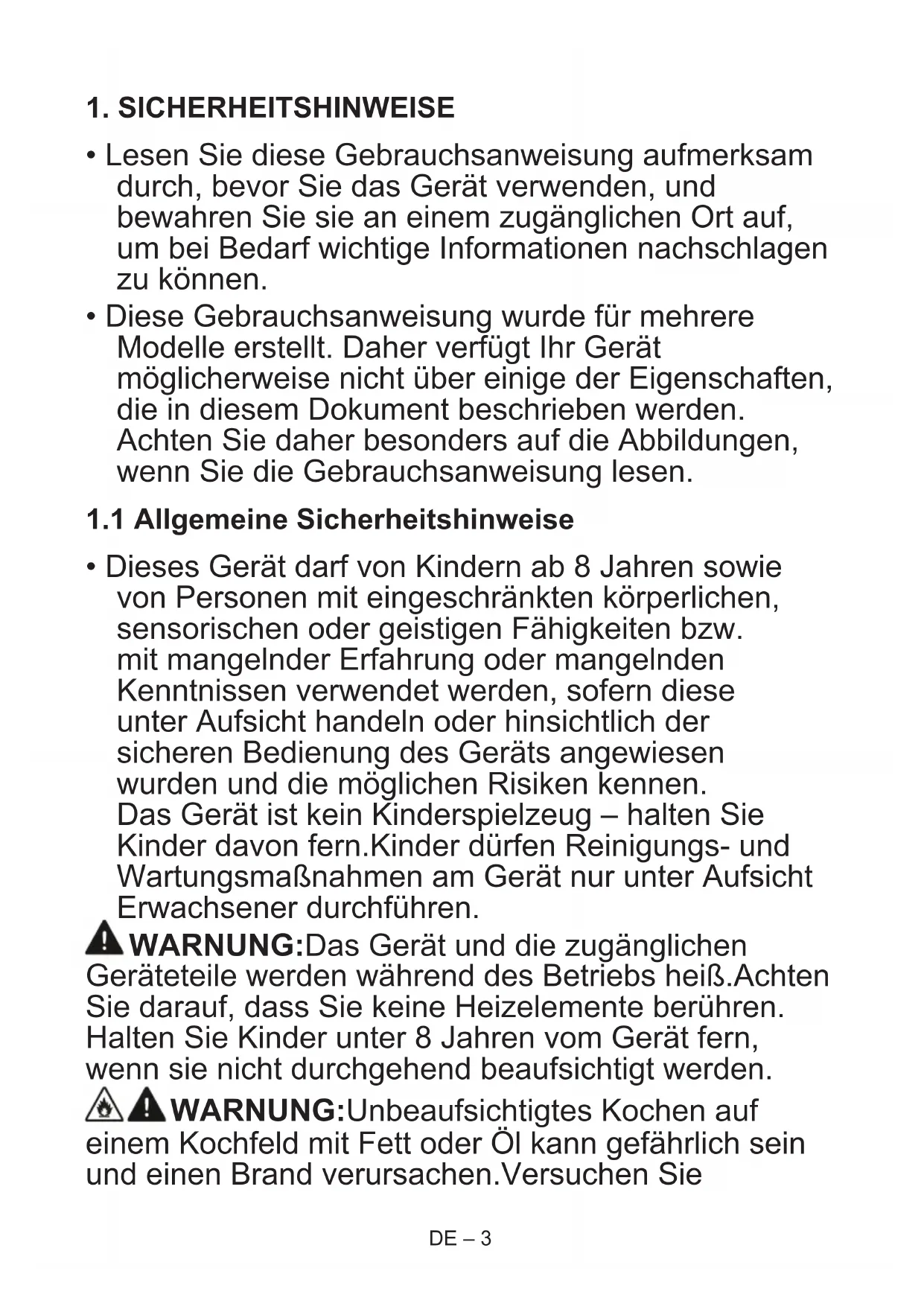

1. SICHERHEITSHINWEISE
- Lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät verwenden, und bewahren Sie sie an einem zugänglichen Ort auf, um bei Bedarf wichtige Informationen nachschlagen zu können.
- These Gebrauchsanweisung wurde für mehrere Modelle erstellt. Daher verfügt Ihr Gerät möglicherweise nicht über einige der Eigenschaften, die in thisem Dokument beschreiben werden. Achten Sie daher besonders auf die Abbildungen, wenn Sie die Gebrauchsanweisunglesen.
1.1 Allgemeine Sicherheitseinweise
- Dieses Gerätarf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung oder mangelnden Kenntnissen verwendet werden, sofern diese unter Aufsicht handeln oder hinsichtlich der sicheren Bedienung des Geräts angewiesen wurden und die möglichen Risiken kennen. Das Gerät ist kein Kinderspielzeug - halten Sie Kinder davon fern.Kinder dürfen Reinigungsa- und Wartungsmaßnahmen am Gerät nur unter Aufsicht Erwachsener durchführung.
！ WARNUNG:Das Gerät und die zugänglichen Geräteile werden während des Betriebs heißt. Achten Sie daraufuf, dass Sie keine Heizelemente berühren. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht durchgehend beaufsichtigt werden.
WARNING: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und einen Brand verursachen. Versuchen Sie
NIEMALS einen Brand mit Wasser zu Löschen.
Schalten Sie stattdessen den Herd aus, und bedecken Sie die Flamme mit einem Deckel oder einer Feuerdecke.
WARNING: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.
WARNING: Hat die Oberfläche Sprünge, müssen Sie das Gerät(sofort ausschalten. Es besteht Stromschlaggefahr.
- Entfernen Sie bei Kochfeldern mit Abdeckung vom dem Öffnen der Abdeckung alle darauf vorhandenen Verunreinigungen (verschüttetes Kochgut). Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schreiben.
- Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
WARNING:Um das
Gerät gegen Umkippen zusichern, müssen die Haltewinkel montiert werden(nahere
Informationen finden Sie in der Gebrauchsanweisung zum Kippschutzkit).
- Das Gerät wird beim Betrieb heißt. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente im Ofeninneren.
- Griffe werden beim Betrieb möglicherweise bereits nach kurzer Zeit heiß.
- Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Schleifvlies, um die Oberflächen von Backöfen zu reinigen. Dabei können Oberflächen zerkratzen, was zum Berstend der Turscheibe oder Schäden an Oberflächen
fuhren kann.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
WARNING: Vergewissern Sie sich vor dem Austauschen der Lampe, dass das Gerät ausgeschaltet ist, um die Gefahr eines Stromschlags zu vermeiden.
ACHTUNG: Von außen zugängliche Teile konnen beim Kochen oder Grillen heißt werden. Halten Sie keine Kinder vom Gerät fern, wenn diese eingeschaltet ist.
- Das Gerät wurde unter Einhaltung der einschlagigen lokalen und internationalen Normen und Vorschriften hergestellt.
- Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Servicetechnikern durchgeführt werden.Installations- oder Reparaturarbeiten, die von nicht autorisierten Technikern ausgeführten werden, können Sie gefährden.Nehmen Sie keine Änderungen an den Eigenschaften des Herdes vor.Es besteht Unfallgefahr durch Verwendung ungeeigneter Schutzabdeckungen für das Kochfeld.
- Vergewissern Sie sich vor dem Anschluss des Gerätes, dass die lokalen Versorgungsbedingungen (Gasart und Gasdruck im Gasversorgungsznetz und/oder Spannung und Frequenz des Stromnetzes) kompatibel zu den technischen Daten des Gerätes sind. Die technischen Daten für diese Gerät sind auf dem Typenschild angegeben.
ACHTUNG: Dieses Gerät ist nur zum Kochen von Lebensmittel, für den Gebrauch im Haushalt sowie ausschließlich zur Verwendung in Innenräumen bestimmt. Es sollte nicht für andere Zwecke oder in einem anderen Anwendungsbereich, z. B. außerhalb
vom Haushalt, in einer gewerblichen Umgebung oder zum Beheizen eines Raumes verwendet werden.
- Hebden oder verschieben Sie den Herd nicht durch Ziehen an den Griffen der Backofentür.
- Es wurden alle erforderlichen Maßnahmen ergriffen, um ihre Sicherheit zu gewährleisten. Da das Glas brechen kann, muss beim Reinigen vorsichtig vorgegangen werden, um Kratzer zu vermeiden. Verhindern Sie ein Schlagen oder Klopfen mit Zubehör auf das Glas.
- Stellen Sie sicher, dass das Netzkabel bei der Installation nicht eingeklemmt oder beschädigt wird. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
- Lassen Sie Kinder nicht auf die Backofentür klettern oder daraufuf sitzen, während sie geöffnet ist.
1.2 Hinweise zum Aufstellen und Anschliessen
- Nehmen Sie den Herd erst in Betrieb, nachdem er vollständig installiert wurde.
- Das Gerätarf nur von einem autorisierten Techniker installiert werden.Der Hersteller ist nicht haftbar für Schäden, die durch falsche Aufstellung oder wegen der Installation durch nicht autorisierte Personen verursacht werden.
- Während Sie das Gerät auspacken, sollen den Sie es auf Transportschäden überprüfen. Falls Sie einen Schaden feststellen, verwenden Sie das Gerät nicht, sondern setzen Sie sich umgehend mit einem qualifizierten Kundendienst in Verbindung. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor usw.) für Kinder gefährlich
sein können, sollen den Sie diese einsammeln und sofort entsorgen.
- Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee, Staub oder hoher Feuchte aus.
- Die das Gerät umgebenden Materialien (z. B. Schrank) müssen in der Lage sein, einer Temperatur von mindestens 100^ standzuhalten.
1.3 Wahrend des Betriebs
- Wenn Sie den Backofen das erstee Mal einschalten, erhmen Sie möglicherweise einen leichten Geruch wahr.Das ist vollkommen normal. Der Geruch ruhrt von den Isoliermaterialien und den Heizelementen her.Deshalb sollen den Sie den Backofen vor der ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben.Sorgen Sie in dieser Zeit für eine gründliche Belüftung der Umgebung, in welcher der Herd installiert ist.
- Gehen Sie vorsichtig vor, wenn Sie die Backofentür während oder nach dem Kochen öffnen. Es besteht Verbrennungsgefahr durch den bereits Dampf, der beim öffnen aus dem Backofen entweicht.
- Stellen Sie während des Betriebs keine entflammbaren oder brennbaren Materialien in das Gerät oder in die Nähe des Gerätes.
- Verwenden Sie immer Topfhandschuhe, um das Gargut aus dem Backofen zunehmen bzw. hineinzulegen.
Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten niemals unbeaufsichtigt. Diese können bei sehr hohen Temperatures in Brand geraten. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Schalten Sie stattdessen den Herd aus,
unddeckenSie diePfannemitihremDeckeloder einerFeuerdecke zu.
- Stellen Sie Pfannen immer mittig auf die Kochzone, und drehen Sie die Griffe in eine sichere Position, damit sie nicht angestoßen werden.
- Wenn das Gerät längerere Zeit nicht benutzt wird, schalten Sie den Netzhausptschalter aus. Schreiben Sie bei längerer Nicht-Verwendung auch das Gasventil.
- Achten Sie stets darauf, dass die Einstellknöppe in der Stellung „0" (Aus) stehen, wenn das Gerät nicht verwendet wird.

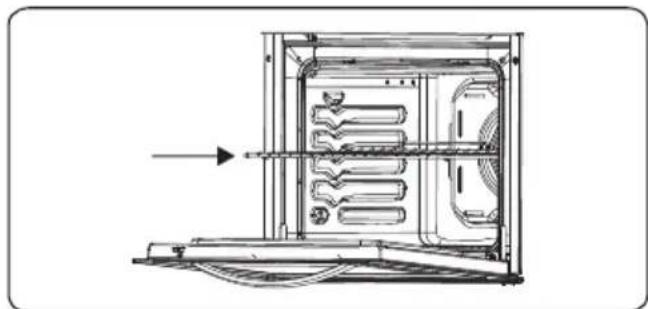

Die Backbleche kippen nach unter, wenn sie Herausgezogen werden. Sorgen Sie damit, dass keinheits Gargut verschüttet wird oder heruntertropft, wenn Sie es aus dem Backofen Herausnemen. - Belasten Sie die Backofentür nicht, wenn sie geöffnet ist. Dabei kann sich die Backofentür verziehen, oder sie kann beschädigt werden.
- Legen Sie keine schweren oder brennbaren Gegenstände (z. B. Nylon, Plastiktüten, Papier, Textilien, usw.) in die Schublade.Dies gilt auch für Kochgeschirr mit Kunststoffzubehör (z. B. Griffe).

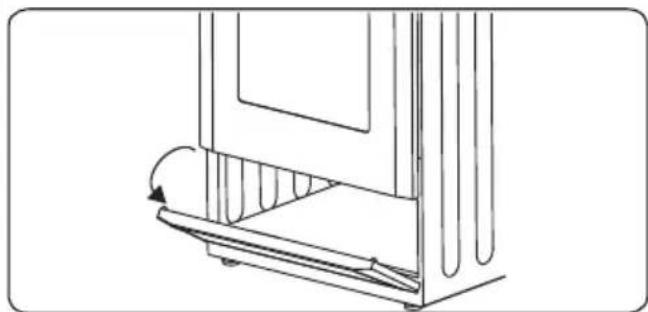

ACHTUNG:Das Innere des Ablagefachs kann während der Verwendung des Gerätes heißt werden. Berühren Sie nicht die Innenoberflächen.
- Hängen Sie keine Handtücher, Geschirrtücher oder Textilien auf das Gerät oder an die Griffe.
1.4 Warnhinweise zur Reinigung und Wartung
-
Vergewistern Sie sich, dass die Spannungsversorgung zum Gerät Netzseitig unterbrochen ist, bevor jegliche Reinigungsa oder Wartungsarbeiten durchgeführt werden.
-
Entfernen Sie nicht die Einstellknöpfte, um das Bedienfeld zu reinigen.
- Um einen ordnungsgemäßen Betrieb sowie die größtmögliche Sicherheit für Ihr Gerätsicherzustellen, empfehlen wir, stets Original-Ersatzteile zu verwenden und bei Bedarf stets einen autorisierten Kundendienst zu rufen.
CE-Konformitätserklärung
C E Unsere Produkte entsprechen den geltenden EG-Richtlinien, -Beschlüssen und -Verordnungen sowie den Anforderungen der Normen, auf die verwiesen wird.
Dieses Gerät wurde ausschließlich für das Kochen zu Hause ausgelegt. Jegliche andere Verwendung, wie das Beheizen eines Raumes, ist unsachgemäß und gefährlich.
Die Gebrauchsanweisungen gelten für mehrere Modelle.Möglicherweise gibt es Abweichungen zwischen der Gebrauchsanweisung und Ihr demoll.
2. Installation und Vorbereitung für den Gebrauch
WARNING:Das Gerät muss von einem autorisierten Servicemitarbeiter oder einem qualifizierten Techniker
gemäß den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften installiert werden.
- Eine unsachgemäß Installation kann zu Personen- und Sachschäden führen, für die der Hersteller keine Haftung übernimmt und die nicht von der Garantie abgedeckt sind.
- Vergewissern Sie sich vor der Installation des Geräts, dass die lokalen Versorgungsbedingungen (Spannung und Frequenz des Stromnetzes und/oder Gasart und Gasdruck im Gasversorgungsznetz) kompatibel zu den Einstellungen des Gerätes ist. Die Anschlusswerte für diesen Gerät sind auf dem Typenschild angegeben.
Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling usw.).
2.1 Hinweise für den Installateur Allgemeine Hinweise
Nachdem Sie die Verpackung von dem Gerät und dem Zubehör entfernt haben, vergewissem Sie sich, dass keine Schäden vorhanden sind. Wenn Sie einen Schaden vermuten, verwenden Sie das Gerät nicht, und wenden Sie sich umgehend an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.
- Stellen Sie sicher, dass sich in der direkten Höhe des Gerätes keine entzündlichen oder brennbaren Materialien wie Gardinen, Öl, Kleidung usw. befinden, die in Brand geraten können.
Die Arbeitsplatte und Mobel, die das Gerät umgeben, müssen aus Materialien gefertigt sein, die Temperatren von über 100^ standhalten konnen.
Das Gerät sollte nicht direkt über einem Geschirrspüler, einem Kühlschrank, einem Gefrierschrank,
einer Waschmaschine oder einem Wäschetrockner installiert werden.
- Das Gerät kann in der Höhe von anderen Möbelstücken aufgestellt werden, sofern in dem Bereich, in dem das Gerät aufgestellt werden soll, die Höhe dieser Möbelstücke nicht die Höhe der Kochfeldoberfläche übersteigt.

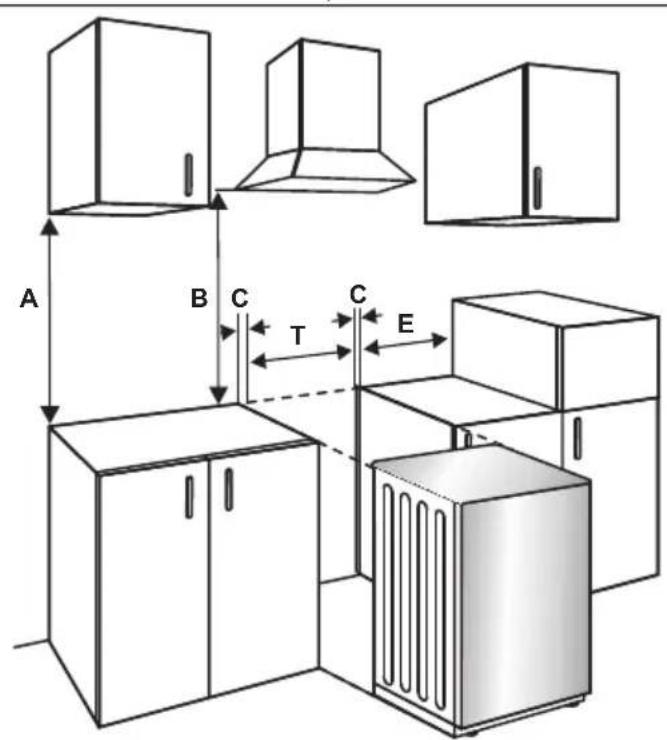

Einbauendes Herdes
- Wenn die Kuchenmöbel hoher sind als die Kochfeldoberfläche, muss der Abstand zwischen den Kuchenmöeln und den Seiten des Gerätes mindestens 10 cm detragen, um eine ausreichende Luftzirkulation zu gewährleisten.
- Um das Gerät herum sollte ein Freiraum von mindestens 2 cm verbleiben, um eine ausreichende Luftzirkulation zu gewährleisten.
- Wenn über dem Gerät eine Dunstabzugshaube oder ein Schrank montiert werden sollen, muss der Sicherheitsabstand zwischen der Kochfeldoberfläche und jeglichem Schrank/jeglicher Dunstabzugshaube den in der Abbildung unter aufgeführten Werten entsprechen.
| A (mm) 420 | |
| B (mm) Dunstabzugshaube/ Schrank | 650/700 |
| C (mm) 20 | |
| T (mm) Gerätebreite | |
| E (mm) 50 |
2.2 Elektrischer Anschluss und Sicherheitshinweise
WARNING: Der elektrische Anschluss des Gerätes muss von einem
autorisierten Servicemitarbeiter oder einer qualifizierten Elektrofachkraft gemäß den Hinweisen in dieser Gebrauchsanweisung und unter Einhaltung der geltenden lokalen Vorschriften durchgefuhrt werden.
WARNING:Das Gerät muss geerdet sein.
Vor dem Anschluss des Gerätes an die Spannungsvorsorgung, die Übereinstimmung der Nennspannung des Gerätes (auf dem Typenschild angegeben) mit der anliegenden Netzversorgungsspannung sicherstellen, und die Netzverkabelung muss für die Leistungsaufnahme des Gerätes ausgelegt sein (ebenfalls auf dem Typenschild angegeben).
- Sicherstellen, dass für den Anschluss isolierte Kabel verwendet werden. Bei einem falsch ausgeführten Anschluss kann das Gerät beschädigt werden. Ein beschädigtes Netzkabelarf nur von einer qualifizierten Fachkraft ausgetauscht werden.
- Keine Adapter, Mehrfachsteckdosen und/oder Verlängerungskabel verwenden.
Das Netzkabel muss von bereits Teilen des Gerätes ferngehalten werden und darf nicht gebogen oder gequetscht werden. Andernfalls kann das Kabel beschädigt und ein Kurzschluss verursacht werden.
- Wird das Gerät nicht mit einem Stecker angeschlossen, muss ein allpoliger Trennschalter (mit mindestens 3 mm Kontaktabstand) zwischengeschaltet werden, um die Sicherheitsvorschriften zu erfüllen.
Das Gerät ist für eine Spannungsvorsorgung mit 220-240 V~ ausgelegt. Wenn am Anschlussort eine andere Spannungsvorsorgung anliegt, an einen autorisierten Servicemitarbeiter oder eine qualifizierte Elektrofachkraft wenden.
- Das Netzkabel (H05VV-F) muss lang genug sein, damit es an das Gerät angeschlossen werden kann.
- Der mit Sicherungen abgesicherte Schalter muss auch nach dem Einbau des Gerätes leicht zugänglich sein.
- Sicherstellen, dass alle Anschlüsse ordnungsgemäß festgezogen sind.
- Das Anschlusskabel mit einer Kabelschelle zugentlasten und die Abdeckung schlieben.

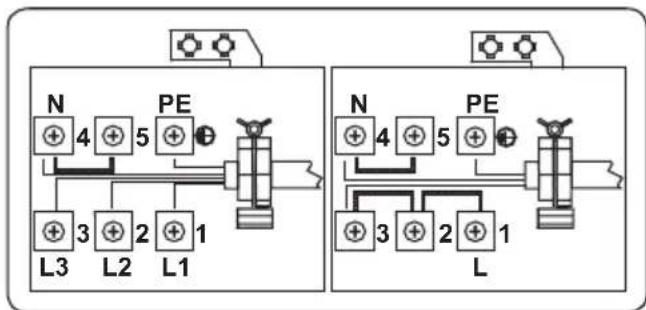

- Der richtige Klemmenanschluss ist auf dem Anschlusskosten dargestellt.

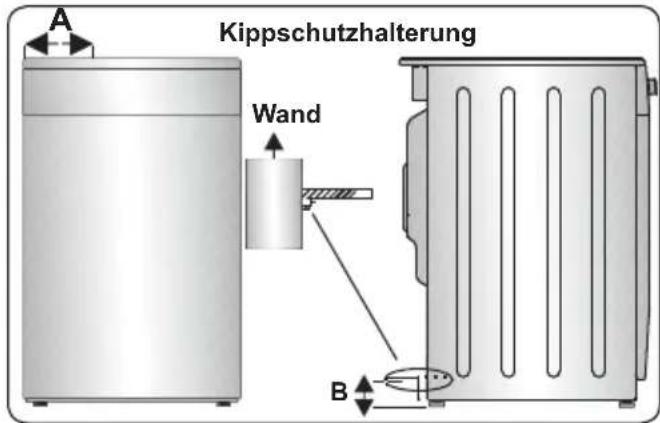

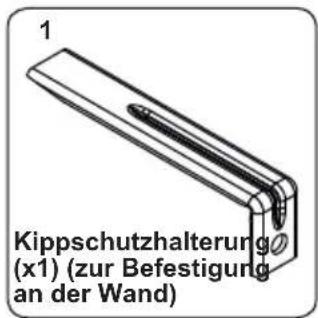

2.3 Kippschutzkit
In der Tüte mit den Dokumenten ist ein Kippschutzkit enthalten.Befestigen Sie die Kippschutzhalterung (1) mit der Schraube (2) und dem Dübel (3) lose an der Wand. Halten Sie bzw die in der Abbildung und Tabelle unter aufgeführten Abmessungen ein.Passen Sie die Höhe der Kippschutzhalterung an die Höhe des Schlitzes im Herd an,und drehen Sie die Schraube fest.Schieben Sie das Gerät an die Wand,und stellen Sie bzw)sicher, dass die Kippschutzhalterung ordnungsgemäß in den Schlitz an der Rückseite des Gerätes eingeführt wird.
| Produktabmessungen(Breite x Tiefe x Höhe) (cm) | A (mm) | B (mm) |
| 60X60x90 (Doppelbackofen) 297,5 52 | ||
| 50X60x90 (Doppelbackofen) 247,5 52 | ||
| 90x60x85 430 107 | ||
| 60x60x90 309,5 112 | ||
| 60x60x85 309,5 64 | ||
| 50x60x90 247,5 112 | ||
| 50x60x85 247,5 64 | ||
| 50x50x90 247,5 112 | ||
| 50x50x85 247,5 64 |

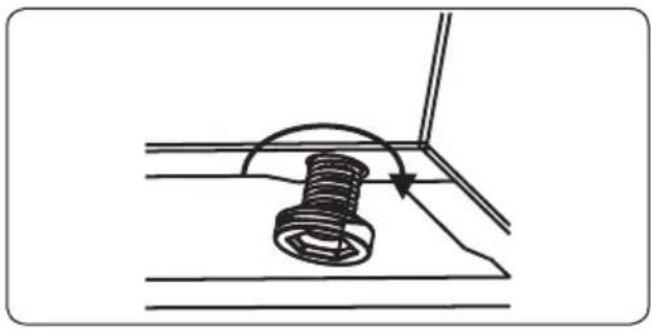

2.4 Einstellen der Standfüsse
Das Gerät steht auf 4 verstelltaren Standfußen. Für einen sicheren Betrieb ist es wichtig, dass das Gerät ordnungsgemäß ausgerichtet ist. Stellen Sie sicher, dass das Gerät waagerecht stehen, bevor Sie mit dem Kochen beginnen. Um das Gerät hohen zu stellen, drehen Sie die Standfuße gegen den Uhrzeigersinn. Um das Gerät niedriger zu stellen, drehen Sie die Standfuße im Uhrzeigersinn.
Das Gerät kann durch Verstellen der Standfuße um bis zu 30 mm höher gestellt
werden.Das Gerät ist schwer. Daher wird empfohlen, dass das Gerät von mindestens 2 Personen angehoben wird.Ziehen Sie das Gerät niemals über den Boden.
3.PRODUKTMERKMALE
Wichtig: Die Merkmale der einzelnen Produkte können sich untersuchen und Ihr Gerät sieht möglicherweise anders aus als auf den Abbildungen.

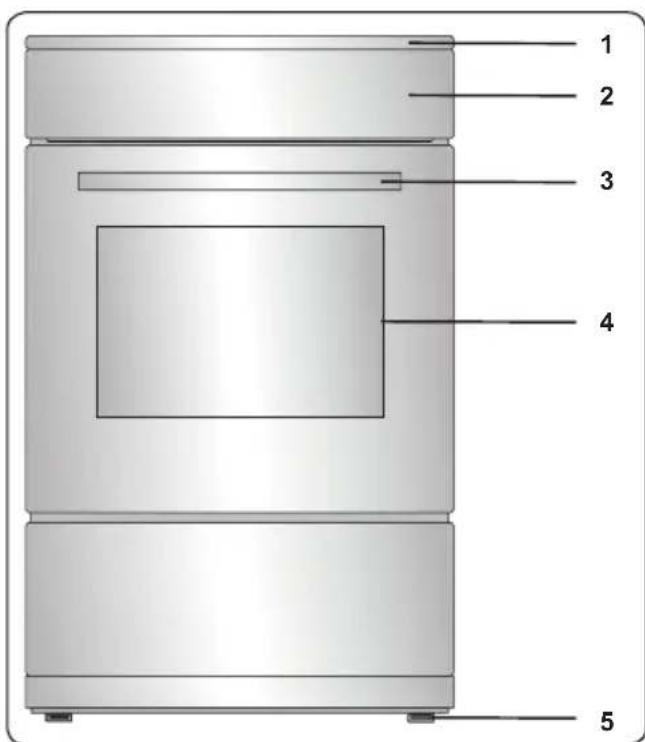

Listeder Komponenten
1.Kochfeld
2.Bedienfeld
3.Backofentürgriff
4.Backofentür
5.Einstellbare FüBe

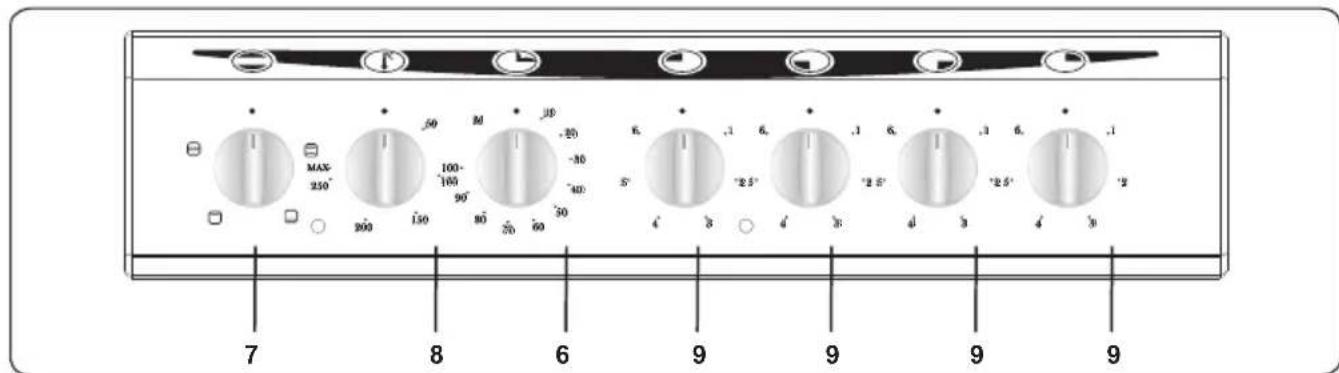

Bedienfeld
6.Timer
7.Einstellknopf fur Backofenfungtion
8.Temperatur-Einstellknopf fur Backofen
9.Kochfeld-Einstellknopf
4. Verwendendes Produkts
4.1 Kochfeld-Einstellknöpf
Glaskeramikkochzone

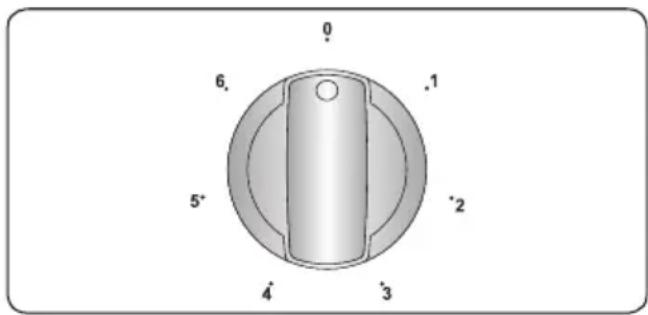

Die Glaskeramikkochzone wird mit einem Einstellknopf mit 6 Stellungen geregelt.
Drehen Sie den Einstellknopf zur Regelung der Glaskeramikkochzone in die gewünschte Stellung.Neben jedem Einstellknopf befindet sich ein Symbol, das angibt, welche Kochzone uber den jeweiligen Knopf geregelt wird.Uber die Ein/Aus-Leuchte am Bedienfeld wird angezeigt, welche Kochzonen gerade verwendet werden.
| Stellung des Einstellknopfes | Funktion |
| 0 Aus-Stellung | |
| 1 Warmhalten-Stellung | |
| 2-3 Niedrigtemperatur-Stellung | |
| 4-5-6 Hochtemperatur-Stellung für Kochen/Braten |
Wichtig:Die Drehrrichtung der Einstellknöpfé kann sich je nach Produktspezifikation unterscheiden.
Zweikreis-Kochzonen und Bräterzonen (sofern vorhanden)
Zweikreis-Kochzonen und Braterzonen bestehen aus zwei Kochzonen.Um die auBere Kochzone einer ZweikreisKochzone/Braterzone einzuschalten, drehen Sie den Einstellknopf in die Stellung. Dadurch werden die innere und auBere Kochzone eingeschaltet.
Um die außere Kochzone einer Zweikreis-Kochzone/Bräterzone auszuschalten, drehen Sie den Einstellknopf in die Aus-Stellung. Dadurch werden die innere und außere Kochzone ausgeschaltet.
Restwärmeanzeige (sofernvorhanden)
Nachdem das Kochfeld verwendet wurde, verbleibt noch Restwärme in der Glaskeramik. Wenn die Restwärme
mehr als +60^ betragt, leuchtet die Restwärmeanzeige für die entsprechende Kochzone.
Wenn das Kochfeld von der Spannungsversorgung getrennt wird, während die Restwärmeanzeige leuchtet, erlischt die Anzeige. Nachdem die Spannungsversorgung wiederhergestellt wurde, blinking sie wieder.Die Restwärmeanzeige blinkt so lange, bis sich die Restwärme entsprechend verringert hat oder bis die entsprechende Kochzone eingeschaltet wird.
Tipps und Hinweise
Wichtig:Wenn Glaskeramikkochzonen bei hohen Temperatureinstallungen betreiben werden, werden sielicherweise gelegentlich ein- und geschelt. Dies geschieht aufgrund der Sicherheitseinrichtung, die eine Erhitzung der Glaskeramik verhindert. Ist ein normaler Vorgang bei hohen Temperaturen und hat keine Schäden am Umfeld sowie nur minimal verlangerte Zinzeiten zur Folge.
WARNING:
Das Kochfeld niemals verwenden,
wenn kein Topf auf der jeweiligen
Kochzone steht.
- Nur Kochgeschirr mit flachem und ausreichend dickem Boden verwenden.
- Sicherstellen, dass der Boden des Kochgeschirrs trocken ist, bevors auf das Kochfeld gestellt wird.
- Wenn die Kochzone eingeschaltet ist, muss das Kochgeschirr mittig auf der Kochzone stehen.
Um Energie zu sparen, kein Kochgeschirr mit einem kleineren Durchmesser als dem der Kochzone verwenden.
Abgerundeter Topfboden
Topfboden mit zu Kleinem Durchmesser
Topfboden nicht vollständig auf Kochstelle
- Kein Kochgeschirr mit rauem Boden verwenden, da damit die Glaskeramikfläche zerkratzt werden kann.
Kochgeschirr, wenn möglich, immer mit einem Deckel verschreiben. - Zugängliche Teile konnen während des Betriebs besteht werden. Kinder und Tiere vom Kochfeld fernhalten, wenn es in Betrieb ist sowie bis es nach dem Betrieb vollständig abgekühlt ist.
- Wenn ein Riss in der Kochfeldoberfläche festgestellt wird, das Gerät sofort ausschalten und von einem autorisierten Servicemitarbeiter austauschen setzen.
4.2 Backofen-Einstellknöppe
Einstellknopf für Backofenfungtion
Drehen Sie den Einstellknopf auf das entsprechende Symbol für die gewünschte Garfung. Mehr Informationen zu den Funktionen finden Sie im Abschnitt „Backofenkunften".
Temperatursalter des Backofens
Drehen Sie diesen Knopf, nachdem Sie die Garfunktion eingestellt haben, um die gewünschte Temperatur einzustellen.Daraufhin leuchtet stets die Backofenthermostatleuchte, wenn das Thermostat zum Aufheizen des Backofens oder zum Halten der Temperature eingeschaltet wird.
Backofenkunften
- Die Funktionen Ihres Backofens können je nach Modell abweichen.
Ober- und
Unterhitze:Das
Backofenthermostat und die Warnleuchten werden eingeschaltet, und die Heizelemente für Ober- und Unterhitze beginnen zu
heizen. Bei Ober- und Unterhitze wird die Wärme so abgestrahl, dass das Gargut gleichmäßig gegart wird. Dadurch eignet sie sich hervorragend für Gebäck, Kuchen, Nudelauflauf, Lasagne und Pizza. Es wird empfohlen, den Ofen 10 Minuten lang vorzuheizen und bei dieser Funktion auch nur eine Einschubebene zu verwenden.
Unterhitze:Das
Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Heizelement fur Unterhitze beginnt zu heizen.Die
Unterhitze eignet sich
hervorragend für das Erwärmen von Pizza, da die Wärme von unter nach oben steigt und das Gargut so erwartmt. Diese Funktion ist mehr für das Erwärmen von Speisen geeignet als für das Garen.
Oberhitze:Das
Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Heizelement fur Oberhitze beginnt zu heizen.Die vom oberen Heizelement
abgestrahlte Hitze gart die Oberseite des Garguts. Diese Funktion eignet sich hervorragend für das Backen der Oberseite von bereits gegartem Gargut und zum Erwärmen von Speisen.
Grill-Funktion:Das
Backofenthermostat und die Warnleuchten werden eingeschaltet, und das Grillheizelement beginnnt zu heizen.
These Funktion wird zum Grillen und Rosten von Gargut auf den oberen
Einschubebenen des Backofens verwendet.
Pinseln Sie den Rost leicht mit Öl ein, damit das Gargut nicht daran haften bleibt, und legen Sie das Gargut auf die Mitte des Rosts. Schiebern Sie stets eine Fettpfanne
unter dem Gargut ein, um heruntertropfendes Öl oder Fett aufzufangen. Es wird empfohlen, den Backofen ca. 10 Minuten lang vorzuheizen.
Warning:Beim Grillen muss die Backofentur geschlossen bleiben, und die Temperatur sollte auf 190^ eingestellt werden.
4.3 Verwendendes mechanischen Timers
| Funktionsbeschreibung | |
| M Manueller | Betrieb |
| 0............100 Betrieb | durch Einstellen des Timers |
Manueller Betrieb
Wenn Sie den Timer-Knopf in de Stellung „M“ stellen, können Sie den Backofen durchgangig verwenden. Wenn Sie den Timer-Knopf in de Stellung „0“ stellen, können Sie den Backofen nicht verwenden.
Betrieb durch Einstellen des Timers
Stellen Sie die gewünschte Garzeit ein, indem Sie den Timer-Knopf auf eine Zeit zwischen 0 und 100 Minuten drehen. Wenn der Timer bei dem Wert „0" angelangt ist, wird der Backofen automatisch ausgeschaltet, und es ertont ein akustisches Signal.
4.4 Zubehör
Tiefe Fettpanne
Die tiefe Fettpfanne eignet sich besonders zum Garen von Schmorgerichten.
Schieben Sie die Fettpfanne in eine beliebige Einschubebene bis ganz nach hinten ein, um den ordnungsgemänen Sitz zu gewährleisten.
Staufach mit Klappe
Das Gerät umfasst ein Staufach zum Lagern von Zubehör wie Backblechen, Rosten sowie kleinen Töpfen und Pfaffen.
WARNING:Die Innenflächen werden bei der Verwendung des Backofens möglichwerweise heiß. Bewahren Sie keine Lebensmittel, Gegenstände aus Kunststoff oder sonstigen brennbaren Gegenstände in der Schublade auf.
Kombirost
Der Kombirost eignet sich hervorragend zum Grillen oder zum Garen von Gargut in für Backöfen geeignetem Kochgeschirr.
Warning:
Setzen Sie den Kombirost in die passende Einschubebene in den Garraum ein, und schiben Sieihn bis ganz nach hinten durch.
5. REINIGUNG UND WARTUNG
5.1 Reinigung
WARNING: Schalten Sie das Gerät vor der Reinigung aus, und{lassen Sie abkühlen.
Allgemeine Hinweise
Vor der Verwendung an Ihr Gerät prufen, ob die verwendeten Reinigungsmittel geeignet sind und vom Hersteller empfohlen werden.
- Ausschließlich Reinigungsgel oder -flüssigkeiten verwenden, die keine Partikel enthalten.Keine atzenden (korrosiven) Gels, Scheuerpulver, Stahlwolle oder harten Gegenstände verwenden, da diese die Herdoberfläche beschädigen können.
Keine Reinigungsmittel mit Partikeln verwenden, da dadurch Glasoberflächen, emailierte
Oberflächen und/oder lackierte Oberflächen an Ihrrem Gerät beschädigt werden können.
- Wenn Flüssigkeiten überlaufen, diese sofort entfern, um Beschädigungen an Teilen zu vermeiden.
Keine Teile des Gerätes mit einem Dampfstrahlreiniger reinigen.

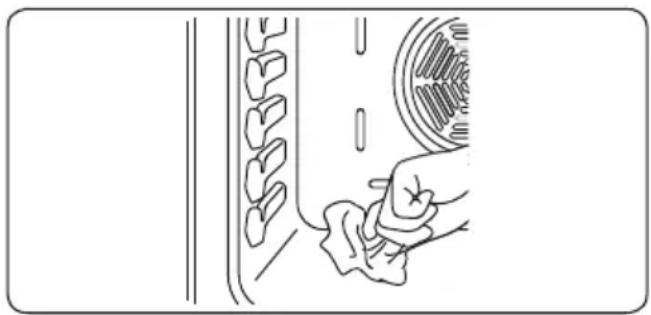

Reinigen des Garraums des Backofens
- Der Garraum von emailierten Backofen lasst sich am besten reinigen, wenn der Backofen noch warm ist.
- Den Backofen nach jedem Gebrauch mit einem weichen in Seifenwasser eingetauchten Lappen auswischen. Anschließlich den Backofen erneut mit einem feuchten Tuch auswischen und dann trocknen wischen.
- Es ist möglicherweise gelegentlich ein Flüssigreiniger erforderlich, um den Backofen vollständig zu reinigen.
Katalytische Reinigung
Im Garraum sind Katalyse-Bleche montiert.
Dabei handelt es sich um die matten,
hellen Bleche an den Seiten und/oder der
Rückwand des Garraums. Sie behmen
megliches beim Garen spritzende Fett und
Ol auf.Die Katalyse-Bleche sind für eine
Lebensdauer von 300 Stunden ausgelegt.
Die Bleche sind selbstreinigend, indem
Sie Fett und Öl absorbieren und zu Asche verbrennen, die mit einem feuchten Tuch problemlos vom Boden des Garraums abgewischt werden kann. Die Bleche,müssen poros sein, damit sie wirksam sind. Die Bleche konnen mit der Zeit verblassen. Wenn große Mengen an Fett auf das Katalyse-Blech gelangen, kann dies dessen Wirksamkeit beeinträchtigen.Um theses Problem zu beheben, betreiben Sie den Backofen ca. 20 bis 30 Minuten lang bei der hochsten Temperatur.Nachdem der Backofen abgekühlt ist, wischen Sie den Boden des Garraums ab.
Es wird nicht empfohlen, die Katalyse-Bleche manuell zu reinigen. Wenn in Seifenwasser getauchte Stahlwolle oder sonstige Scheuermittel verwendet werden, werden die Bleche beschädigt. Zudem wird nicht empfohlen, die Katalyse-Bleche mit Backofenspray einzusprühen. Bei zu großen Mengen an Fett, verlieren die Katalyse-Bleche möglichereise ihre Wirksamkeit. Überschüssiges Fett kann mit einem weichen, in heiltes Wasser eingetauchten Tuch oder Schwamm abgewischt werden. Danach kann der oben beschriebene Reinigungszyklus ausgeführrt werden.

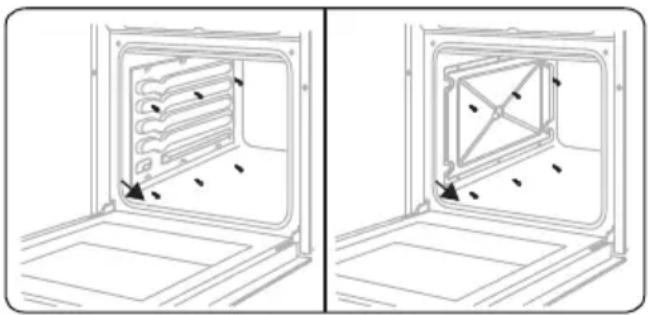

Ausbau den Katalyse-Bleche
Um die Katalyse-Bleche auszubauen,
drehen Sie die Schrauben zur Befestigung
der Bleche am Backofen hereus.
Reinigen der Glaskeramik
Glaskeramik kann schwere Kochutensilien tragen, kann aber durch Stoßbelastung mit einem scharfkantigen Objekt brechen.
WARNING:Glaskeramik Kochfeldoberflächen -wenn die Oberfläche Risse aufweist, das Gerät umgehen ausschalten und einen Servicetechniker rufen, da die Gefahr eines elektrischen Schlages besteht.
- Ausschließlich Reinigungsgel oder -flüssigkeiten für die Glaskeramik verwenden. Anschließend abspulen, und die Glaskeramik mit einem trockenen
Tuch gründlich trockenwischen.
Keine Reinigungsmittel verwenden, die für Stahl bestimmt sind, da sie das Glas beschädigten können.
- Verschüttete zuckerhaltige Speisen sofort entfern, nach dem die Glaskeramik abgekühlt ist.
- Staub mit einem feuchten Tuch von der Oberfläche enternen.
- Jegliche entstehenden Farbabweichungen in der Glaskeramik stellen keine Beeinträchtigung der Struktur oder Langlebigkeit der Glaskeramik dar und sind kein Anzeichen für Materialveränderungen.
Farbabweichungen in der Glaskeramik können unterschiedliche Ursachen haben:
1.Verschüttete Speisen wurden nicht von der Oberfläche entfern.
2.Falsches Kochgeschirr beeinträchtigt die Oberfläche.
3.Verwendung ungeeigneter Reinigungsmittel.
Reinigen der Glasteile
Die Glasteile an Ihr Gemarregelmaig reinigen.
Die Glasteileinnen und außen mit einem Glasreiniger reinigen. Anschließend abspulen, und mit einem trockenen Tuch grundlich trockenwischen.
Reinigen der emailierten Teile
Die emailierten Teile an Ihr dem Gerät regelmäßig reinigen.
Die emailierten Teile mit einem weichen, in Wasser eingetauchten Tuch reinigen. Anschließlich erneut mit einem feuchten Tuch abwischen und dann trocknen wischen.
Die emaillierten Teile nicht reinigen, wenn sie noch heißt sind vom Gebrauch.
Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf emailierten Teilen belassen.
Reinigen von Edelstahlteilen (sofern vorhanden)
Die Edelstahlteile an Ihrem Gerät regelmäßig reinigen.
Die Edelstahlteile mit einem weichen,
ausschließlich in Wasser eingetauchten Tuch reinigen. Anschließend mit einem trockenen Tuch grundlich trockenwischen.
Die Edelstahlteile nicht reinigen, wenn sie noch heißt sind vom Gebrauch.
Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft nicht zu lange auf Edelstahlteilen belassen.
Ausbauen der Backofentür
Sie müssen vor dem Reinigen der Innenscheibe des Backofens die Backofentür wie unter dargestellt Herausnahmen.

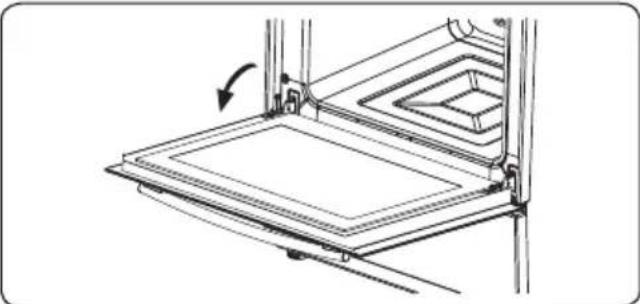

1.Die Backofentur öffnen.

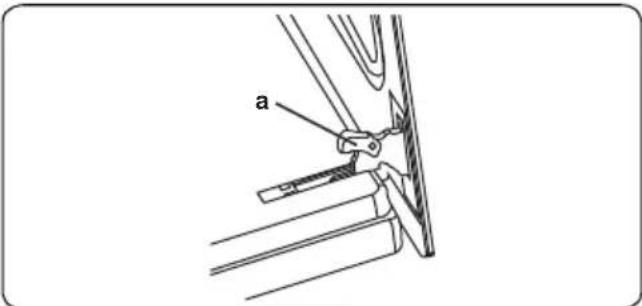

2.Den Sicherheitsbürger mit einem Schraubendreher bis zum Anschlag offen.

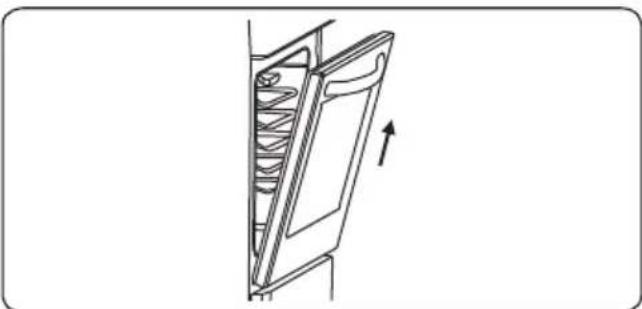

3.Die Tur bis kurz vor die geschlossene Position schlieben, in dieser Stellung in ihre Richtungziehen und abnehmer.
5.2 Wartung
WARNING: Das Gerät solle ausschließlich von einem autorisierten Servicemitarbeiter oder einem fizierten Techniker gewartet werden.
Auswechseln der Backofenlampe
WARNING: Schalten Sie das Gerät vor dem Auswechseln der
Backofenlampe aus, und{lassen Sie es abkühlen.
Die Streuscheibe abnehmen, und die Gluhlampe Herausnahmen.
Die neue Gluhlampe (hitzebeständig bis 300^ ) anstelle der alten Gluhlampe (230 V, 15-25 Watt, Typ E14) einsetzen.
Die Streuscheibe wieder einsetzen. Nun ist der Backofen wieder einsatzbereit.
Die Backofenlampe ist speziell fur den Betrieb in Haushaltskochgeräten ausgelegt. Sie eignet sich nicht zur
Raubbeleuchtung.
6. FEHLERBEHEBUNG UND TRANSPORT
6.1 Fehlerbehebung
Wenn an Ihr gemäß weiterhin ein Fehler vorliegt, nachdem Sie die unter aufgeführten grundlegenden Schritte zur Fehlerbehebung befolggt haben, wenden Sie sich an einen autorisierten Servicemitarbeiter oder einen qualifizierten Techniker.
| Fehler Mögliche Ursache Lösung | ||
| Das Kochfeld oder die Kochzonen können nicht eingeschaltet werden. | Die Spannungsversorgung ist unterbrochen. | Prüfen Sie die Sicherungen für das Gerät im Sicherungskasten. Prüfen Sie, ob der Strom ausgefallen ist, indem Sie versuchen, andere elektrische Geräte einzuschalten. |
| Der Backofen kann nicht eingeschaltet werden. | Die Spannungsversorgung ist ausgeschaltet. | Stellen Sie safer, dass die Spannungsversorgung vorhanden ist.Stellen Sie safer, dass die anderen Kühengeräte funktionieren. |
| Keine Hitze oder Backofen erwartet sich nicht. | Der Temperaturwahlschalter des Backofens ist falsch eingestellt. Die Backofentür wurde offen gelassen. | Stellen Sie safer, dass der Temperaturwahlschalter des Backofens ordnungsgemäß eingestellt ist. |
| Der Garvorgang im Backofen ist ungleichmäßig. | Es wird die falsche Einschubebene verwendet. | Stellen Sie safer, dass Sie die empfohlenen Temperaten und Einschubebenen verwenden. Öffnen Sie die Backofentür nicht zu früig, es sei dann, das Gargut muss gewendet werden. Wenn Sie die Backofentür früig öffnen, hat this geringere Innentemperaturen zur Folge und beeinträchtigt die Ergebnisse des Garvorgangs. |
| Die Backofenlampe leuchtet nicht. | Die Backofenlampe ist ausgefallen. Die Spannungsversorgung wurde getrennt oder ist ausgeschaltet. | Ersetzen Sie die Backofenlampe entsprechend den Anweisungen. Stellen Sie safer, dass die Spannungsversorgung an den entsprechenden Schaltern eingeschaltet ist. |
| Der Backofenlüfter (sofern vorhanden) ist zu laut. | Die eingeschobenen Roste oder Bleche vibrierten. | Stellen Sie safer, dass der Backofen jersey steht. Stellen Sie safer, dass die eingeschobenen Riste oder Bleche und das Kochgeschirr nicht vibrierten oder an der Rückwand des Backofens anliegen. |
6.2 Transport
Wenn Sie das Gerät transportieren,müssen,tragen Sie es in der Originalverpackung. Befolgen Sie die Hinweiszeichen zum Transport auf der Verpackung.Befestigen Sie alle losen Teile mit Klebeband,um Beschädigungen an dem Produkt beim Transport zu verhindern.
Wenn Ihnen die Originalverpackung nicht mehr zur Verfügung steht, bereiten Sie einen Transportkarton vor, in dem das Gerät und insbesondere dessen Oberflächen vor Beschädigung durch äußere Einflüsse geschützt sind.
C E
ENTSORGUNG
Als verantwortungsvoller Handler messen wir dem Umweltschutz große Bedeutung bei. Wir fordern Sie deshalb dazu auf, die vorschriftsmäßigen Verfahren zur Entsorgung
Ohres Geräts, seiner Batterien sowie seines Verpackungsmaterials zu beachten. Auf diese Weise tragen Sie zur Schonung der tatsächlichen Ressourcen sowie zu einem gesundheits- und umweltfreundlichen Recycling bei. Sie müssen these Produkt im Einvernehmen mit den jeweils örtlich geltenden Gesetzen und Verordnungen entsorgen.
Da把这些 Productek elektronische Bauteile und in manchen Fällen Batterien enthalt,arf es zu seinem Lebensende nicht mit dem Hausmull entsorgt werden.
NahereInfos zu den geltenden Entsorgungs- und Recyclingverfahren erhalten Sie bei den Behörden ihrer Gemeinde.
Bringen Sie das Gerät zur örtlichen Sammelstelle, damit es recyceilt werden kann. Einige Zentrennehmen die Produkte kostenlos entgegen.
Vanden Borre Hotline
Der Kundendienst ist von Montag bis Freitag von 8:00 bis 18:00 Uhr und samstags von 9:00 bis 18:00 Uhr unter der Nummer +32 2 334 00 00 erreichen.
Da wir unsere Produkte ständig aktualisieren und weiterentwickeln, kann die vorliegende Anweisung keinere Unstimmigkeiten aufweisen. Wir bitten Sie, die hiermit verbundenen Unannehmlichkeiten zu entschuldigen.
