Intitulé	Description
Type de hotte	Hotte décorative
Dimensions	Largeur : 60 cm
Débit d'air	Jusqu'à 600 m³/h
Niveaux de puissance	3 niveaux de puissance
Filtration	Filtres à graisse métalliques, lavables au lave-vaisselle
Éclairage	Éclairage LED intégré
Installation	Installation murale
Consommation énergétique	Classe énergétique : A
Niveau sonore	Max : 65 dB
Maintenance	Filtres à nettoyer régulièrement, entretien de la hotte
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans

FOIRE AUX QUESTIONS - RHG 5600 RB ROSIERES

Comment nettoyer les filtres de ma hotte ROSIERES RHG 5600 RB ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte. Lavez-les à l'eau chaude savonneuse ou placez-les au lave-vaisselle. Assurez-vous qu'ils soient complètement secs avant de les remettre en place.

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si tout semble en ordre, il est possible qu'il y ait un problème avec l'interrupteur ou le câblage.

La hotte émet des bruits étranges, que faire ?

Des bruits peuvent être causés par des filtres encrassés ou mal installés. Vérifiez et nettoyez les filtres. Si le bruit persiste, il peut s'agir d'un problème avec le moteur ou le ventilateur, auquel cas il est conseillé de contacter un technicien.

Comment changer l'ampoule de ma hotte ROSIERES RHG 5600 RB ?

Débranchez la hotte. Retirez le couvercle de l'ampoule et dévissez l'ampoule usagée. Remplacez-la par une nouvelle ampoule compatible, puis remettez le couvercle en place.

Quelle est la puissance d'aspiration de la hotte ROSIERES RHG 5600 RB ?

La puissance d'aspiration de la hotte ROSIERES RHG 5600 RB est de 600 m³/h, ce qui permet une extraction efficace des fumées et odeurs.

Comment régler la vitesse d'aspiration de ma hotte ?

La hotte dispose de plusieurs niveaux de vitesse, que vous pouvez régler à l'aide des boutons de commande situés sur le panneau de contrôle. Choisissez la vitesse en fonction de vos besoins.

Ma hotte ne filtre pas bien les odeurs, que faire ?

Assurez-vous que les filtres à charbon ou à graisse sont propres et en bon état. Si nécessaire, remplacez-les. Vérifiez également que la hotte est utilisée à la bonne vitesse pour une efficacité optimale.

La hotte s'éteint toute seule après un court moment, pourquoi ?

Cela peut être dû à une surchauffe. Vérifiez que les filtres ne sont pas obstrués et que la hotte a un bon flux d'air. Si le problème persiste, contactez un technicien.

Comment installer la hotte ROSIERES RHG 5600 RB ?

Suivez le manuel d'installation inclus avec la hotte. Assurez-vous de fixer solidement la hotte au mur et de la brancher correctement à l'alimentation électrique.

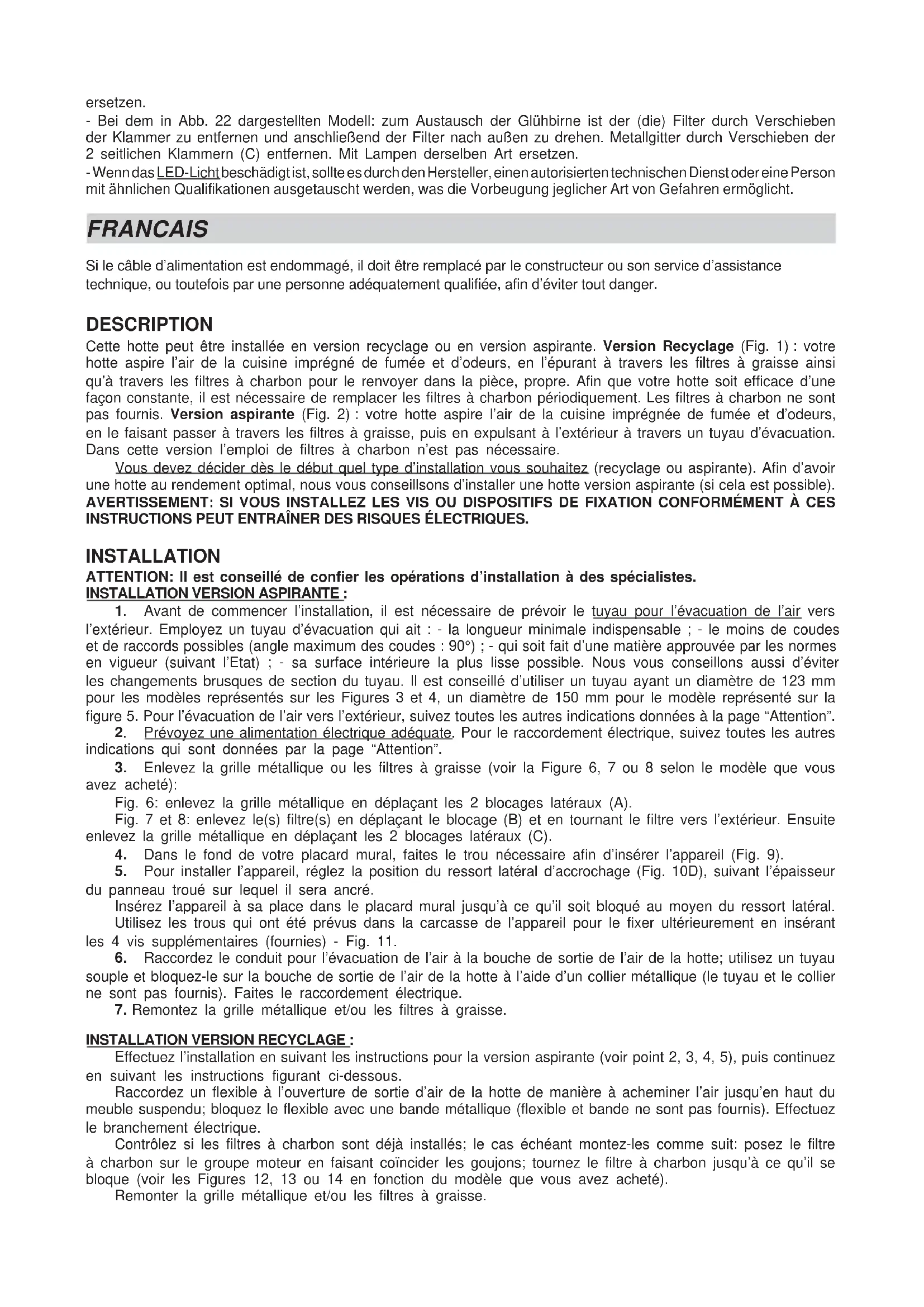

MODE D'EMPLOI RHG 5600 RB ROSIERES

Si le cable d'alimentation est endommagé, il doit être remplace par le constructeur ou son service d'assistance technique, ou toute fois par une personne ajustement qualifiée, afin d'éviter tout danger.

DESCRIPTION

Cette hotte peut etre installee en version recyclage ou en version aspirante. Version Recyclage (Fig. 1) : voire hotte aspire l'air de la cuisine impregne de fumee et d'odeurs, en I'epurant a travers les filtres a graisse alsqu'a travers les filtres a charbon pour le renvoyer dans la piece, propre. Afin que voitre hotte soit efficace d'une formaon constante, il est necessaire de remplacer les filtres a charbon periodiquement. Les filtres a charbon ne sont pas fournis. Version aspirante (Fig. 2): voire hotte aspire l'air de la cuisine impregnee de fumee et d'odeurs, en le faisant passer a travers les filtres a graisse, puis en expulsant a l'extérieur a travers un tuyau d'évacuation. Dans cette version I'emploi de filtres a charbon n'est pas necessaire.

Vous nevez decider des le debut quel type d'installation vous souhaitez (recyclage ou aspirante). Afin d'avoir une hotte au rendement optimal, nous vous conseillsons d'installer une hotte version aspirante (si cela est possible). AVERTISSEMENT: SI VOUS INSTALLLEZ LES VIS OU DISPOSITIFS DE FIXATION CONFORMMEMENT À CES INSTRUCTIONS PEUT ENTRAINER DES RISQUES ÉLECTRIQUES.

INSTALLATION

ATTENTION: Il est conseilé de confier les opérations d'installation à des spécialistes. INSTALLATION VERSION ASPIRANTE :

1. Avant de commencer l'installation, il est nécessaire de prévoir le tuyau pour l'évacuation de l'air vers l'extérieur. Employez un tuyau d'évacuation qui ait : - la longueur minimale indispensable ; - le moins de coudes et de raccords possibles (angle maximum des coudes : 90^ ); - qui soit fait d'une matière approuvée par les normes en vigueur (suivant l'Etat) ; - sa surface interieure la plus lisse possible. Nous vous conseillons aussi d'éviter les changements brusques de section du tuyau. Il est conseilé d'utiliser un tuyau ayant un diamètre de 123 mm pour les modèles représentés sur les Figures 3 et 4, un diamètre de 150 mm pour le modele représenté sur la figure 5. Pour l'évacuation de l'air vers l'extérieur, suivez toutes les autres indications données à la page "Attention".
2. Prévoyez une alimentation électrique ajustée. Pour le raccordement électrique, suivez toutes les autres indications qui sont données par la page "Attention".
3. Enlevez la grille métallique ou les filtres àGRAISSE (voir la Figure 6, 7 ou 8 selon le modele que vous aze achete):

Fig. 6: enlevez la grille métallique en déplacant les 2 blocages lateraux (A).

Fig. 7 et 8: enlevez le(s) filtré(s) en déplaçant le blocage (B) et en tournant le filtre vers l'extérieur. Ensuite enlevez la grille métallique en déplaçant les 2 blocages lateraux (C).

1. Dans le fond de votre placard mural, faites le trou nécessaire afin d'insérer l'appareil (Fig. 9).
2. Pour installer l'appareil, reglez la position du ressort l'etal d'accrochage (Fig. 10D), suivant l'épaisseur du panneau troué sur lequel il sera ancre.

Inserez l'appareil a sa place dans le placard mural jusqu'à ce qu'il soit bloqué au moyen du ressort l'etalral.

Utilisez les trouss qui ont ete prevus dans la carasse de l'appareil pour le fixer ulterieurement en inserant les 4 vis supplémentaires (fournies) - Fig. 11.
6. Raccordez le conduit pour l'évacuation de l'air à la bouche de sortie de l'air de la hotte; utilisez un tuyau couple et bloquez-le sur la bouche de sortie de l'air de la hotte à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis). Faites le raccordement électrique.
7. Remontez la grille métallique et/ou les filtres àGRAISE.

INSTALLATION VERSION RECYCLAGE :

Effectuez l'installation en suivant les instructions pour la version aspirante (voir point 2, 3, 4, 5), puis continuez en suivant les instructions figurant ci-dessous.

Raccordez un flexible à l'ouverture de sortie d'air de la hotte de maniere à acheminer l'air jusqu'en haut du meuble suspendu; bloquez le flexible avec une bande métallique (flexible et bande ne sont pas fournis). Effectuez le branchement électrique.

Contrôlez si les filtres à charbon sont déjà installés; le cas échéant montez-les comme suit: posez le filtre à charbon sur le groupe moteur en faisant coïncider les goujons; tournez le filtre à charbon jusqu'à ce qu'il se bloque (voir les Figures 12, 13 ou 14 en fonction du modele que vous avez acheté).

Remonter la grille métallique et/ou les filtres àGRAISSE.

FONCTIONNEMENT

Selon les modèles, l'appareil est muni des types suivants de commandes:

Commandes de la Fig. 15: Touche A = allume/éteint l'éclairage. Touche B = active/désactive le TIMER: en appuyant 1 fois on active le timer, si bien qu'au bout de 5 minutes le moteur s'arrête (en même temps, le numéro de la vitesse sélectionnée clignote sur l'afficheur); le timer reste activé si l'on change la vitesse du moteur. Afficheur C = - indique la vitesse sélectionnée du moteur (de 1 à 4); - indique l'activation du Timer lorsque le numéro clignote; - indique l'alarme des filtres lorsque le segment central s'allume ou clignote. Touche D = met le moteur en marche (à la dernière vitesse utilisée). En appuyant de nouveau sur le bouton, on Sélectionne la vitesse du moteur de 1 à 4 en sequence. Si l'on continue d'appuyer sur la touche pendant 2 secondes environ, le moteur s'arrête. Touche R = rétablissement des filtres àGRAisse et des filtres à charbons. Lorsqu'on visualise l'alarme des filtres (c'est-à-dire que le segment central s'allume sur l'afficheur), il faut nettoyer les filtres àGRAisse (apres 30 heures de fonctionnement). Par contre, si le segment central clignote, il faut nettoyer les filtres àGRAisse et replacer les filtres à charbon (apres 120 heures de fonctionnement). Il est clair que si vous hotte n'est pas une hotte version recyclage, qu'elle n'a donc pas de filtres à charbon, il suffit de nettoyer les filtres àGRAisse, que le segment central resté allumé ou qu'il clignote. L'alarme des filtres apparait lorsque le moteur est étéint et il est visible pendant environ 30^ . Pour faire repartir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque l'alarme est visible.

Commandes de la Fig. 16: FONCTIONNEMENT AUTOMATIQUE AVEC CAPTEUR:

Touche A: allume / eteint l'éclairage. Touche B: active / déactive la fonction "Automatique". En activant cette fonction, la lecture "A" apparait sur l'afficheur C, et la vitesse du moteur augmente ou diminue automatiquement en fonction des fumées, des odeurs et des gaz prêents dans la cuisine. Afficheur C: - signale le fonctionnement automatique du capteur (en visualisant la lecture "A");- indique la vitesse du moteur sélectionné automatiquement par le capteur; - signale l'alarme filtres quand le segment central est allumé de manière fixe ou clignotante. Touche D: diminue la vitesse du moteur / Remise à zéro; diminue la vitesse du moteur jusqu'à zéro (arrêt), cependant, après environ 1 minute, la hotte se remet en fonction automatique, à la vitesse déterminée par le capteur. En appuyant sur la touche pendant l'affichage de l'alarme filtres, on effectue la Remise à zéro et le comptage des heures redémarre. Touche E: augmentée la vitesse du moteur; cependant, après environ 1 minute, la hotte est de nouveau activée en fonctionnement automatique, à la vitesse déterminée par le capteur.

Modification de la sensibilité du capteur: il est possible de modifier la sensibilité du capteur en agissant de la façon suivante:- arrêté la hotte en appuyant sur la touche B. - Appuyer en même temps sur les touches D et E (l'afficheur visualise l'indice de sensibilité du capteur). - En appuyant sur les touches D ou E, on augmente ou diminuè l'indice de sensibilité du capteur (1 : sensibilité minimum / 9 : sensibilité maximum). - en cas de coupure de l'alimentation électrique, le capteur fonctionne de nouveau avec sensibilité 5.

Attention: afin d'éviter d'endommager le capteur, ne pas utiliser des produits aux silicones à proximé de la hotte!

FONCTIONNEMENT EN HOTTE TRADITIONNELLE:

Touche A: allume / eteint l'éclairage. Afficheur C: - indique la vitesse du moteur sélectionnée (de 1 à 4); - signale l'activation du Minuteur quand le chiffre clignote; - signale l'alarme filtres quand le segment central est allumé de manière fixe ou clignotante. Touche D: diminue la vitesse du moteur / Arrêt / Remise à zéro; diminuée la vitesse du moteur jusqu'à zéro (arrêt). En appuyant sur la touche pendant l'affichage de l'alarme filtres, on effectue la Remise à zéro et le comptage des heures redémarre. Touche E: actionne le moteur / augmente la vitesse du moteur / Minuteur. En appuyant sur la touche, on actionne le moteur (à la dernière vitesse sélectionnée); en appuyant encore dessus, on augmente la vitesse du moteur; en maintainant la touche appuyée pendant quelques secondes, on active le Minuteur. Dans ce cas, le moteur s'arrête après 5 minutes (en même temps, sur l'afficheur, le chiffre de la vitesse sélectionnée clignote); le minuteur reste activé si l'on modifie la vitesse du moteur. Pour désactiver le Minuteur, appuyer de nouveau sur la touche.

Commandes de la Fig. 17: Interrupteur A : ECLAIRAGE; position 0: éclairage étant, position 1: éclairage allumé. Interrupteur B : VITESSES MOTEUR; il permet le réglage des vitesses de service du moteur; position 0 : moteur arrêté. C : Voyant lumineux de fonctionnement du moteur.

Commandes de la Fig. 18: Touche A: allume/eteint les voyants; toutes les 30 heures de fonctionnement le témoin lumineux correspondant (S) s'allume pour signaler qu'il est nécessaire de nettoyer les filtres àGRAisse; toutes les 120 heures de fonctionnement, le témoin lumineux correspondant (S) clignote pour signaler qu'il est nécessaire de nettoyer les filtres àGRAisse et replacer les filtres àcharbon. Pour faire repartir le comptage des heures (RAZ),maintenir la pression sur la touche A pendant environ 1" (tandis que le témoin S est en fonction). Touche B: actionne le moteur a la 1ere vitesse (le témoin lumineux correspondant s'allume); pour eteindre le moteur, maintainir la pression pendant environ 1" .En appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé),le TIMER est activé, par conséquent, 5^ après le moteur s'arrête (le témoin lumineux clignote). Touche C: actionne le moteur a la 2eme vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé),le TIMER est activé, par conséquent, 5^ après le moteur s'arrête (le témoin lumineux clignote). Touche D: actionne le moteur a la 3eme vitesse (le témoin lumineux correspondant s'allume); une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le

TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote). Touche E : actionne le moteur à la 4ème vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrête (le témoin lumineux clignote).

Préter une attention particulière aux filtres à graisse: si le modele que vous avez acheté à les commandes représentées sur la Figure 15/16: les filtres à graisse doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le segment central sur l'afficheur s'allume ou clignote). Laver les filtres avec une lessive neutre. Une fois les filtres propres remontés, appuer pendant 2 secondes sur la touche R (Rétablissement) pour faire partir le comptage. Si le modele que vous avez acheté à les commandes représentées sur la Figure 17: le filtre à graisse doit être nettoyé périodiquement, en fonction de l'utilisation (au moins tous les deux mois). Laver les filtres avec une lessive neutre. Si le modele que vous avez acheté à les commandes représentées sur la Figure 18: les filtres à graisse doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le témoin de la touche éclairage s'allume - Fig. 18S). Laver les filtres avec une lessive neutre. Une fois les filtres propres remontés, pour faire partir le comptage, maintainir la pression pendant environ 1" sur la touche éclairage (Fig.18A) tandis que le témoin lumineux correspondant (S) est allumé. ATTENTION: Les filtres à graisse metalliques doivent être nettoyés périodiquement, en suivant les instructions indiquées ci-dessus et les filtres à graisse synthétiques (blancs) doivent être remplacés, aux mêmes intervalles de nettoyage que les filtres metalliques.

Démontage des filtres àGRAISSÉ:

• Pour le modele montré sur la fig. 6: enlevez la grille metallique en déplaçant les 2 blocages lateraux (A). Enlevez les blocages des filtres (Fig. 19F), puis le filtré àGRAISE (Fig. 19G) metallique (ou synthetique).
• Pour les modèles des Figures 7 et 8: enlevez le filtré(s) àGRAISE métallique en déplaçant le blocage B et en tournant le filtré vers l'extérieur.

Remplacement des filtres à charbon : si l'on utilise l'appareil en version recyclage, il faut replacer les filtres à charbons. Si le modele que vous avez acheté à les commandes représentées sur la Figure 15/16, vous devrez replacer les filtres à charbon toutes les fois que le segment central clignote sur l'afficheur (c'est-à-dire toutes les 120 heures de fonctionnement). Si le modele que vous avez acheté à les commandes représentées sur la Figure 17, vous devrez replacer les filtres à charbon en fonction de l'utilisation, en moyenne tous les 6 mois. Si le modele que vous avez acheté à les commandes représentées sur la Figure 18, vous devrez replacer les filtres à charbon toutes les fois que le témoin de la touche éclairage (Fig. 18S) clignote (c'est-à-dire toutes les 120 heures de fonctionnement).

Demonte du filtré(s) à charbon: avant de démonter le filtré(s) à charbon, il faut enlever la grille et/ou les filtrés àGRAISSÉ en suivant les instructions figurant au point 3 du paragraphe "Installation en version aspirante". Ensuite enlevez les filtrés à charbon en les tournant de manière à les sortir des goujons (tournez les filtrés dans le sens contraire aux flèches indiquées sur les Figures 12, 13, ou 14).

Eclairage:

• Pour le modele de la Fig. 20: pour remplacez les lampes halogenes, ouvre le couvercle en faisant levier grace aux fissures prevues a cet effet. Remplacez-les par des lampes ayant les mêmes caractéristiques. ATTENTION: Ne pas toucher l'ampoule a main rue.

• Pour le modele de la Fig. 21: pour replacer les lampes à incandescence enlevez la grille metallique en déplacant les 2 blocages lateraux A et devissez la lampe. Remplacez-les par des lampes ayant les mêmes caractéristiques.

• Pour le modele de la Fig. 22: pour remplacer les lampes à incandescence enlevez le filtre(s) en déplaçant le blocage et en tournant le filtre vers l'extérieur. Ensuite, enlevez la grille metallique en déplaçant les 2 blocages lateraux (C). Remplacez-les par des lampes ayant les mêmes caractéristiques.
• Sil'éclairage DEL est endommagé, il doit être remplace par le fabricant, un service technique agrémenté ou une personne ayant des qualifications professionnellessemblables,pour prévenir tout genre de risque chez l'utilisateur.
