Produkttyp	Einbau-Dunstabzugshaube
Marke	Rosieres
Modell	RHG 5600 RB
Stromversorgung	220-240 V ~ 50 Hz
Installationsarten	Abluftbetrieb (Außenentlüftung) oder Umluftbetrieb (Aktivkohlefilter)
Anzahl der Geschwindigkeitsstufen	4 Stufen (je nach Bedienmodell)
Sonderfunktionen	Timer (5 Min.), Filteralarm, automatischer Sensor (je nach Modell)
Luftaustrittsdurchmesser	123 mm oder 150 mm je nach Modell
Beleuchtung	Halogen, Glühlampe oder LED je nach Ausführung (bei LED Austausch durch Fachkraft)
Fettfilter	Metall oder Kunststoff; Reinigung alle 30 Betriebsstunden
Aktivkohlefilter	Nicht im Lieferumfang, Austausch alle 120 h oder alle 6 Monate (Umluftbetrieb)
Filteralarm	Dauerlicht: Fettfilter reinigen; Blinklicht: auch Aktivkohlefilter ersetzen
Alarmrücksetzung	2 s lang Taste R (Abb.15) oder Taste A (Abb.18) oder Kombination D+E (Abb.16) drücken
Bedienungsart	Mehrere Varianten: Sensortasten (Abb.15, 16, 18) oder Schalter (Abb.17)
Automatischer Sensor	Bei einigen Modellen verfügbar (Abb.16); Empfindlichkeit einstellbar von 1 bis 9
Allgemeine Pflege	Oberflächen mit einem weichen Tuch und mildem Reinigungsmittel reinigen
Sicherheit	Installation durch Fachkraft; beschädigtes Kabel durch Hersteller oder qualifizierten Techniker ersetzen lassen
Ersatzteile	Fett- und Aktivkohlefilter, Lampen; erhältlich über Kundendienst
Reparierbarkeit	LED-Beleuchtung nicht vom Benutzer austauschbar; andere Lampen austauschbar

Häufig gestellte Fragen - RHG 5600 RB ROSIERES

Wie installiere ich die Dunstabzugshaube im Abluftbetrieb?

Verwenden Sie einen glatten Abluftschlauch mit minimaler Länge und möglichst wenigen Bögen (max. 90°). Verwenden Sie einen Durchmesser von 123 oder 150 mm je nach Modell. Schließen Sie den Schlauch mit einer Metallschelle an den Luftaustritt der Haube an. Stellen Sie sicher, dass die Außenentlüftung den örtlichen Vorschriften entspricht.

Wie installiere ich die Dunstabzugshaube im Umluftbetrieb?

Folgen Sie zunächst den Schritten für die Abluftinstallation (Befestigung, Stromversorgung). Schließen Sie dann einen flexiblen Schlauch an den Luftauslass an, um die Luft zum oberen Teil des Schranks zu leiten. Bringen Sie die Aktivkohlefilter (nicht im Lieferumfang) an, indem Sie sie am Motor einrasten. Überprüfen Sie, ob sie richtig eingerastet sind.

Wann und wie reinige ich die Fettfilter?

Reinigen Sie die Metallfettfilter alle 30 Betriebsstunden (oder wenn der Alarm erscheint). Waschen Sie sie mit einem neutralen Reinigungsmittel. Um den Zähler zurückzusetzen, je nach Modell: Drücken Sie die Taste R 2 s lang (Abb.15) oder die Taste A (Abb.18) 1 s lang, während der Alarm angezeigt wird.

Wann müssen die Aktivkohlefilter ausgetauscht werden?

Ersetzen Sie die Aktivkohlefilter alle 120 Betriebsstunden (Alarm blinkt) oder alle 6 Monate, wenn Ihre Haube im Umluftbetrieb arbeitet. Bei Modellen ohne automatischen Zähler (Abb.17) je nach Nutzung ersetzen, im Durchschnitt alle 6 Monate.

Was bedeutet es, wenn die Kontrollleuchte oder das mittlere Segment leuchtet oder blinkt?

Wenn es dauerhaft leuchtet: Reinigen Sie die Fettfilter (30 Betriebsstunden). Wenn es blinkt: Reinigen Sie die Fettfilter und ersetzen Sie die Aktivkohlefilter (120 Betriebsstunden). Bei Hauben im Abluftbetrieb zeigt das Blinken nur die Reinigung der Fettfilter an.

Wie verwende ich die Timer-Funktion (Zeitschaltuhr)?

Aktivieren Sie den Timer, indem Sie die entsprechende Taste drücken: Bei Modellen Abb.15 drücken Sie Taste B; bei Abb.16 halten Sie Taste E einige Sekunden gedrückt; bei Abb.18 drücken Sie die Geschwindigkeitstaste ein zweites Mal. Der Motor stoppt nach 5 Minuten. Die Geschwindigkeitszahl blinkt während des Timers.

Wie stelle ich die Empfindlichkeit des automatischen Sensors ein?

Schalten Sie die Haube aus (Taste B bei Abb.16). Drücken Sie gleichzeitig die Tasten D und E: Das Display zeigt den Empfindlichkeitsindex (1 bis 9). Verwenden Sie D zum Verringern und E zum Erhöhen. Der Standardwert ist 5. Vermeiden Sie die Verwendung von Silikonprodukten in der Nähe des Sensors.

Wie wechsle ich die Beleuchtungslampe?

Je nach Modell: Abb.20: Hebeln Sie die Abdeckung auf; Abb.21: Entfernen Sie den Gitterrost und schrauben Sie die Lampe heraus; Abb.22: Entfernen Sie den Filter und dann den Gitterrost. Ersetzen Sie die Lampe durch eine mit denselben Spezifikationen. Bei LED wenden Sie sich an einen Fachmann.

Kann ich die Haube im Abluftbetrieb ohne Aktivkohlefilter verwenden?

Ja, im Abluftbetrieb (Außenentlüftung) sind keine Aktivkohlefilter erforderlich. Verwenden Sie nur die Fettfilter. Der Alarm für Aktivkohlefilter kann ignoriert oder durch Drücken der Rücksetztaste zurückgesetzt werden.

Was tun, wenn das Netzkabel beschädigt ist?

Das Netzkabel muss vom Hersteller, seinem Kundendienst oder einer qualifizierten Person ersetzt werden, um Gefahren zu vermeiden. Verwenden Sie das Gerät nicht, wenn das Kabel beschädigt ist.

BEDIENUNGSANLEITUNG RHG 5600 RB ROSIERES

MONTAGE- UND GEBRAUCHSANWEISUNG

INSTRUCTIONS POUR L'INSTALLATION ET L'UTILISATION

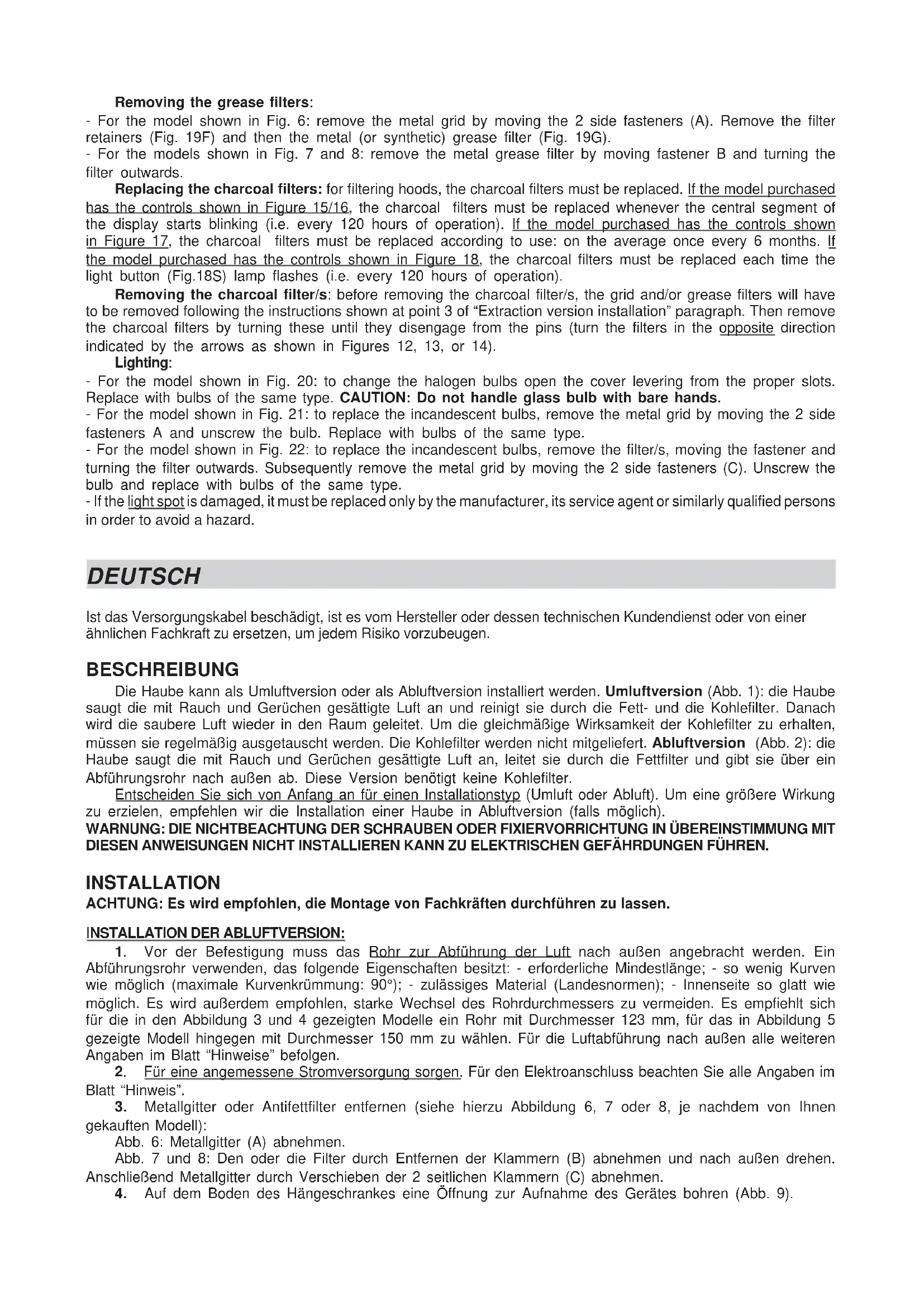

Ist das Versorgungskabel beschädigt, ist es vom Hersteller oder dessen technischen Kundendienst oder von einerähnlichen Fachkraft zu ersetzen, um jedem Risiko vorzubeugen.

BESCHREIBUNG

Die Haube kann als Umluftversion oder als Abluftversion installiert werden. Umluftversion (Abb. 1): die Haube saugt die mit Rauch und Gerüchen gesättigte Luft an und reinigt sie durch die Fett- und die Kohlefilter. Danach wird die saubere Luft wieder in den Raum geleitet. Um die gleichmäßige Wirksamkeit der Kohlefilter zu erhalten, müssen sie regelmäß ausgetauscht werden. Die Kohlefilter werden nicht mitgeliefert. Abluftversion (Abb. 2): die Haube saugt die mit Rauch und Gerüchen gesättigte Luft an, leitet sie durch die Fettfilter und gibt sie über ein Abführungsrohr nach außen ab. Diese Version besteht keine Kohlefilter.

Entscheiden Sie sich von Anfang an für einen Installationstyp (Umluft oder Abluft). Um eine größere Wirkung zu erzielen, empfehlen wir die Installation einer Haube in Abluftversion (falls möglich).

WARNING: DIE NICTBEACHTUNG DER SCHRAUBEN ODER FIXIERVORRICHTUNG IN ÜBEREINSTIMMUNG MIT DIESEN ANWEISUNGEN NICT INSTALLIEREN KANN ZU ELEKTRISCHEN GEFÄHRDUNGEN FührREN.

INSTALLATION

ACHTUNG: Es wird empfohlen, die Montage von Fachkräften durchführten zu halten.

INSTALLATION DER ABLUFTVERSION:

1. Vor der Befestigung muss das Rohr zur Abführung der Luft nach außen angebracht werden. Ein Abführungsrohr verwenden, das folgende Eigenschaften besitzt: - erforderliche Mindestlänge; - so weniger Kurven wie möglich (maximale Kurvenkrümmung: 90^ ); - zulässiges Material (Landesnormen); - Innenseite so glatt wie möglich. Es wird außer dem empfohlen, starke Wechsel des Rohrdurchmessers zu vermeiden. Es empfeht sich für die in den Abbildung 3 und 4 gezeugten Modelle ein Rohr mit Durchmesser 123 mm, für das in Abbildung 5 gezeigte Modell hingegen mit Durchmesser 150 mm zu wahren. Für die Luftabführung nach außen alle weiteren Angaben im Blatt "Hinweise" befolgen.
2. Für eine angemessene Stromversorgung sorgen. Für den Elektroanschluss beachten Sie alle Angaben im Blatt "Hinweis".
3. Metallgitter oder Antifettfilter entfernen (siehe hierzu Abbildung 6, 7 oder 8, je nachdem von Ihnengekauften Modell):

Abb. 6: Metallgitter (A) abnehmen.

Abb. 7 und 8: Den oder die Filter durch Entfernen der Klammern (B) abnehmer und nach außen drehen. AnschlieBend Metallgitter durch Verschieben der 2 seitlichen Klammern (C) abnehmer.
4. Auf dem Boden des Hängeschrankes eine Öffnung zur Aufnahme des Gerätes bohren (Abb. 9).

1. Zur Installation des Geräts ist die Position der seitlichen Einhängefedern mit Hilfe der hierfür vorgesehen Schrauben (Abb. 10D) entsprechend der Stärke des Paneels einzustellen, auf welchem das Gerät befestigt wird. Gerät in den Hängeschrank einbauen und mit den seitlichen Federn befestigen.

Zur endgültigen Befestigung sind die 4 zusätzlichen Schrauben (beiliegend) in die hierfür vorgesehenen LÖcher im Gehäuse des Geräts einzusetzen (Abb. 11).

1. Das Luftabführungsrohr an die Austrittsöffnung der Haube anschließen; dazu einen Schlauch verwenden undihn an der Luftaustrittsöffnung der Haube mit einer Metallschelle befestigen (Schlauch und Schelle werden nicht mitgeliefert). Über das Versorgungskabel die Stromversorgung der Haube herstellen.

2. Metallgitter und/oder Antifettfilter wieder anbringen.

INSTALLATION UMLUFTVERSION:

Installation unter Beachtung der Anleitung fur die Abluftversion (siehe Punkte 2, 3, 4, 5) vornehmen und anschlieBend die hier aufgehruften Anweisungen befolgen.

Schlauch an die Abluftaustrittsöffnung der Haube anschließen, damit die Abluft bis zur Oberseite des Hängeschrankes geleitet wird; Schlauch mit einem Metallband befestigen (Schlauch und Metallband sind nicht im Lieferumfang enthalten). Elektroanschluss vornehmen.

Kontrollieren Sie, ob die Kohlefilter bereits installiert sind. Montieren Sie diese ggf. wie nachstehend erlautert: Kohlefilter auf die Motorgruppe auflegen und damit die Stifte in Übereinstimmung bringen; Kohlefilter bis zur Befestigung drehen (siehe hierzu Abbildungen 12, 13 oder 14 je nachdem von Ihnen gekauften Modell).

Metalgitter und/oder Antifettfilter wieder anbringen.

FUNKTIONSWEISE

Je nach Version ist das Gerät mit folgenden Bedienung ausgestattet:

Bedienung gemäß Abb. 15: Taste A = LICH T einschalten/ausschalten. Taste B = TIMER einschalten/ausschalten: Beim ersten Drücken wird der Timer aktiviert und nach 5 Minuten kommt der Motor zum Stillstand (wobeil gleichzeitig auf dem Display die Zahl für die gewährte Geschwindigkeit aufblinkt); der Timer bleibt in Funktion, wenn sich die Motorgeschwindigkeit ändert. Display C = - Anzeige der gewährten Motorgeschwindigkeit (von 1 bis 4); - Anzeige der Timerauslösung durch Aufblinken der Nummer; - Anzeige des Filteralarmms, wenn das mittlere Segment sich einschaltet oder blinkt. Taste D = Schaltet den Motor ein (in der zuletzt eingestellten Geschwindigkeit). Wird die Taste nochmals gedrückt, so werden nacheinander die Gesch-windigkeiten 1-4 des Motors eingeschaltet. Wird die Taste ungebahr 2 Sekunden lang gedrückt, so kommt der Motor zum Stillstand. Taste R = Reset der Fett- und der Kohlefilter. Bei Eintritt des Filteralarmms (Einschalten des mittleren Segments auf dem Display) sind die Fettfilter (nach 30 Betriebsstunden) zu reinigen. Blinkt das mittlere Segment auf, so sind die Fettfilter zu reinigen und die Kohlefilter zu ersetzen (nach Ablauf von 120 Betriebsstunden). Wenn hingegen ihre Haube keine Umluftversion ist und darauf keine Kohlefilter hat, sind nur die Fettfilter zu reinigen, egal ob das mittlere Segment ununterbrochen angezeigt wird oder nur blinkt. Die Filteranzeige leuchtet bei ausgeschalteten Motor und ist ungebung 30 Sekunden lang sightbar. Zur Wiederaufnahme der Stundenzahlung muss die Taste 2 Sekunden lang gedrückt werden während die Anzeige blinkt.

Bedienung gemäß Abb. 16:

AUTOMATISCHER BETRIEB MIT SENSOR:

Taste A: Ein- und Ausschalten der Lampen. Taste B: Ein- und Ausschalten des "automatischen" Betriebs. Das Einsatzen dieser Funktion wird durch ein "A" auf dem Display C angezeigt; die Geschwindigkeit des Motors passst sich automatisch der in der Kuche vorhandenen Koncentration von Dunst, Gerüchen und Gas an.

Display C: Auf thisem wird der automatische Betrieb des Sensors angezeigt (Buchstabe "A"), weiters die durch den Sensor vorgegebene Motorgeschwindigkeit. Das Einschalten bzw. Blinken des mittleren Teiles deutet auf einen Filteralarmhin. Taste D: Vermindern der Motorgeschwindigkeit / Reset. Die Motorgeschwindigkeit wird bis auf Null verminder (Anhalten); nach etwa 1 Minute schaltet die Haube automatisch wieder mit der vom Sensor vorgegebenen Geschwindigkeit ein. Druckt man diese Taste während der Anzeige des Filteralarms, so erzielt man die Rückstellung (RESET) des Zählerks der Betriebsstunden, das in der Folge neu anlauft. Taste E: Erhöhen der Motorgeschwindigkeit. Nach etwa 1 Minute schaltet die Haube automatisch wieder auf die vom Sensor vorgegebene Geschwindigkeit um.

Einstellen der Sensorsibilität: Die Sensibilität des Sensors kann folgendermaßen eingestellt werden: - Die Haube durch Drücken der Taste B ausschalten. Gleichzeitig die Tasten D und E drucken (auf dem Display erscheidt die Anzeige der Sensorsibilität). Taste D oder E drucken, um die Sensibilität des Sensors zu erhöhen bzw. zu vermindern (1: gingste Sensibilität / 9: höchte Sensibilität). - Bei einem Stromausfall stellt sich der Sensor automatisch auf Sensibilitätsstufe 5 ein.

Achtung: Verwenden Sie in der Nähe der Haube keine Siliconprodukte, weil diese den Sensor beschädigen konnten!

BETRIEB ALS HERKÖMMLICHE ABZUGSHAUBE:

Taste A: Ein- und Ausschalten der Lampen. Display C: - Zeigt die gewährte Motorgeschwindigkeit an (von 1 bis 4); das Blinken der Zahl zeigt den Betrieb des Timers an. Das Einschalten bzw. Blinken des mittleren Teiles deutet auf einen Filteralarm hin. Taste D: Vermindern der Motorgeschwindigkeit / Anhalten / Reset. Die Motorgeschwindigkeit wird bis auf Null verminder (Anhalten). Druckt man diese Taste während der Anzeige des

Filteralarm, so erzielt man die Rückstellung (RESET) des Zählerks der Betriebsstunden, das neu anlauft. Taste E: Einschalten des Motors / Erhöhen der Motorgeschwindigkeit / TIMER. Durch Drücken dieser Taste wird der Motor eingeschaltet (mit der letzten gewährten Geschwindigkeit). Durch erneutes Drucken erhöht man die Motorgeschwindigkeit. Halt man die Taste einige Sekunden lang gedrückt, so aktiviert man den TIMER, durch den der Motor nach 5 Minuten angehalten wird (gleichzeitig blinkt auf dem Display die der gewährten Geschwindigkeit entsprechende Nummer). Der Timer bleibt bei Ändern der Motorgeschwindigkeit in Betrieb und kann durch erneutes Drucken der Taste ausgeschaltet werden.

Bedienung gemäß Abb. 17: Schalter A : LICT; Position 0: Licht an, Position 1: Licht aus. Schalter B - MOTORGESCHWINDIGKEIT: Möglichkeit die Regulierung der Betriebsgeschwindigkeit des Motors. Position 0: Motor im Stillstand. C : Motorfunktionsanzeige.

Bedienung gemäß Abb. 18: Taste A: Licht einschalten/ausschalten; alle 30 Betriebsstunden leuchtet die zutreffende Anzeige (S) auf und dies bedeutet, dass die Fettfilter zu reinigen sind; alle 120 Betriebsstunden blinkt die zutreffende Anzeige (S) auf und dies bedeutet, dass die Fettfilter gereinigt und die Kohlefilter ersetzt werden müssen. Zur Wiederaufnahme der Stundenzahlung (RESET) muss die Taste A circa 1" lang gedrückt werden (während die Anzeige S eingeschaltet ist). Taste B: Schaltet den Motor mit der Geschwindigkeit 1 ein (die zutreffende Anzeige leuchtet auf); halt man die Taste circa 1" lang gedrückt, wird der Motor ausgeschaltet; wird die Taste ein zweites Mal betätig (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5' kommt der Motor zum Stillstand (die Anzeige blinkt). Taste C: Schaltet den Motor mit der Geschwindigkeit 2 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätig (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5' kommt der Motor zum Stillstand (die Anzeige blinkt). Taste D: Schaltet den Motor mit der Geschwindigkeit 3 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätig (während die Anzeige leuchtet), erfolgt die Aktivierung des TIMERS und nach 5' kommt der Motor zum Stillstand (die Anzeige blinkt). Taste E: Schaltet den Motor mit der Geschwindigkeit 4 ein (die zutreffende Anzeige leuchtet auf); wird die Taste ein zweites Mal betätig (während die Anzeige leuchtet) erfolgt die Aktivierung des TIMERS und nach 5' kommt der Motor zum Stillstand (die Anzeige blinkt).

Mit besonderer Sorgfalt sind die Fettfilter zu behandeln: Hat das von Ihnen erworbene Modell die in Abb. 15/16 dargestellen Bedienung: die Fettfilter sind jeweils nach etwa 30 Betriebsstunden zu reinigen (wenn das mittlere Segment auf dem Display ununterbrochen aufleucht oder blinkt). Die Filter mit einem neutralen Reiniger waschen. Nach Wiedereinsetzen der vereinigten Filter 2 Sekunden lang die Taste R (Reset) drucken, damit die Zahlung neu beginnnt. Hat das von Ihnen erworbene Modell die in Abb. 17 dargestellen Bedienung: Der Fettfilter ist periodisch in Abhängigkeit vom Gebrauch (mindestens jedoch alle zwei Monate) zu reinigen. Die Filter mit einem neutralen Reiniger waschen. Hat das von Ihnen erworbene Modell die in Abb. 18 dargestellen Bedienung: die Fettfilter sind jeweils nach etwa 30 Betriebsstunden zu reinigen (wenn die Anzeige der Lichttaste aufleucht - Abb.18S). Die Filter mit einem neutralen Reiniger waschen. Sind die Filter wieder eingesetzt, zur Wiederaufnahme der Stundenzahlung circa 1" lang die Taste Licht (Abb. 18A) gedrückt halten, während die Anzeige (S) leuchtet. ACHTUNG: Die Metall-Fettfilter mussen regelmäßig gereinigt werden, wobei die obigen Anweisungen zu beachten sind. Fettfilter aus Synthetikmaterial (weiB) mussen hingegen ebenso halten ausgetauscht werden, wie Metallfilter gereinigt werden mussen.

Demontage der Fettfilter:

• Bei dem in Abb. 6 gezeigten Modell ist zunachst das Metallgitter durch Verschieben der 2 seitlichen Klammern (A) zu entfernen. Filterhalter abnehmer (Abb. 19F) und anschließend Fettfilter (Abb. 19G) aus Metall (oder Synthetikgewebe) Herausnahmen.
• Bei den Abb. 7 und 8 gezeigten Modellen ist der (die) Metall-Fettfilter durch Verschieben der Klammer B zu entfernen und anschließend der Filter nach außen zu drehen.

Ersatz der Kohlefilter: Bei Benutzung des Geräts in der Umluftversion mussen die Kohlefilter ersetzt werden. Hat das von Ihnen erworbene Modell die in Abb. 15/16 dargestellen Bedienung, mussen Sie die Kohlefilter dann ersetzen, wenn das mittlere Segment aufblinkt (d. h. nach jeweils 120 Betriebsstunden). Hat das von Ihnen erworbene Modell die in Abbildung 17 dargestellen Bedienung, mussen Sie die Kohlefilter in Abhängigkeit vom Gebrauch im Durchschnitt alle 6 Monate ersetzen. Hat das von Ihnen erworbene Modell die in Abb. 18 dargestellen Bedienung, mussen Sie die Kohlefilter austauschen, wenn die Anzeige der Lichttaste (Abb. 18S) blinkt, d. h. alle 120 Betriebsstunden).

Demontage des (der) Kohlefilter(s): vor Demontage des (der) Kohlefilter(s) muss zunachst das Gitter und/oder die Fettfilter entfernt werden; hierzu sind die unter Punkt 3 des Abschnitts „Installation der Abluftversion" aufgeführten Anweisungen zu befolgen. AnschlieBend sind die Kohlefilter durch Drehen derselben herauszunehmen, um sie aus den Stiften auszuhängen (Filter im Gegenuhrzeigersinn drehen, wie in den Abbildungen 12, 13, oder 14 gezeigt wird).

Beleuchtung

• Bei dem in Abb. 20 dargestellen Modell: Um Halogenlampen zu ersetzen, den Deckel durch Einwirken auf den passenden Schlits öffnen. Mit Lampen derselben Art ersetzen. ACHTUNG: Glaskolben nicht mit bloßen Händen anfassen.

• Bei dem in Abb. 21 dargestellen Modell: zum Austausch der Gluhbirne ist das Metallgitter durch Verschieben der 2 seitlichen Klammern A zu entfern und anschließend die Birne hersauszudrehen. Mit Lampen derselben Art

ersetzen.

• Bei dem in Abb. 22 dargestellen Modell: zum Austausch der Gluhbirne ist der (die) Filter durch Verschieben der Klammer zu entfernen und anschließend der Filter nach außen zu drehen. Metallgitter durch Verschieben der 2 seitlichen Klammern (C) entfernen. Mit Lampen derselben Art ersetzen.

• Wenn das LED-Licht beschädigt ist, sollte es durch den Hersteller, einen autorisierten technischen Dienst oder eine Person mit ähnlichen Qualifikationen ausgetaucht werden, was die Vorbeugung jeglicher Art von Gefahren ermöglich.
