ADC 456 - Lave-vaisselle IGNIS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	14 couverts
Classe énergétique	A++
Niveau sonore	46 dB
Programmes de lavage	Éco, Intensif, Rapide, Prélavage
Température de lavage	De 45 à 70 °C
Système de séchage	Condensation
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Consommation d'eau	9 litres par cycle
Installation	Intégrable ou pose libre
Maintenance	Filtres à nettoyer régulièrement, détartrage recommandé
Sécurité	Système anti-débordement, verrouillage de porte
Garantie	2 ans
Accessoires inclus	Panier à couverts, support pour verres

FOIRE AUX QUESTIONS - ADC 456 IGNIS

Pourquoi mon lave-vaisselle IGNIS ADC 456 ne démarre-t-il pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que la porte est bien fermée et verrouillée.

Mon lave-vaisselle laisse des résidus sur la vaisselle, que faire ?

Vérifiez que le bras gicleur n'est pas obstrué et que le filtre est propre. Assurez-vous également d'utiliser suffisamment de détergent.

Le lave-vaisselle fait des bruits étranges pendant le cycle, est-ce normal ?

Des bruits de gicleur sont normaux, mais si le bruit est inhabituel, vérifiez si des objets ne bloquent pas le bras gicleur.

Pourquoi mon lave-vaisselle ne se vide-t-il pas correctement ?

Vérifiez le filtre et le tuyau de drainage pour vous assurer qu'ils ne sont pas obstrués. Assurez-vous également que le siphon est en bon état.

Comment régler la dureté de l'eau sur le lave-vaisselle IGNIS ADC 456 ?

Consultez le manuel d'utilisation pour accéder au réglage de la dureté de l'eau. Utilisez le tableau fourni pour ajuster selon votre type d'eau.

Mon lave-vaisselle ne chauffe pas l'eau, que dois-je faire ?

Vérifiez la résistance et le thermostat. Assurez-vous que l'alimentation en eau chaude est correctement raccordée.

Y a-t-il un cycle de nettoyage pour le lave-vaisselle ?

Oui, utilisez un produit de nettoyage spécialement conçu pour les lave-vaisselle. Suivez les instructions sur l'étiquette du produit.

Comment puis-je éliminer les odeurs désagréables de mon lave-vaisselle ?

Assurez-vous de nettoyer régulièrement le filtre et de ne pas laisser de restes alimentaires. Un cycle avec du vinaigre peut également aider.

Quel type de détergent est recommandé pour le lave-vaisselle IGNIS ADC 456 ?

Utilisez un détergent pour lave-vaisselle en poudre, en gel ou en tablette, de préférence avec un agent de rinçage pour de meilleurs résultats.

Comment puis-je obtenir une assistance technique pour mon lave-vaisselle ?

Contactez le service client d'IGNIS avec le numéro de modèle et le numéro de série de votre appareil. Les informations de contact se trouvent dans le manuel.

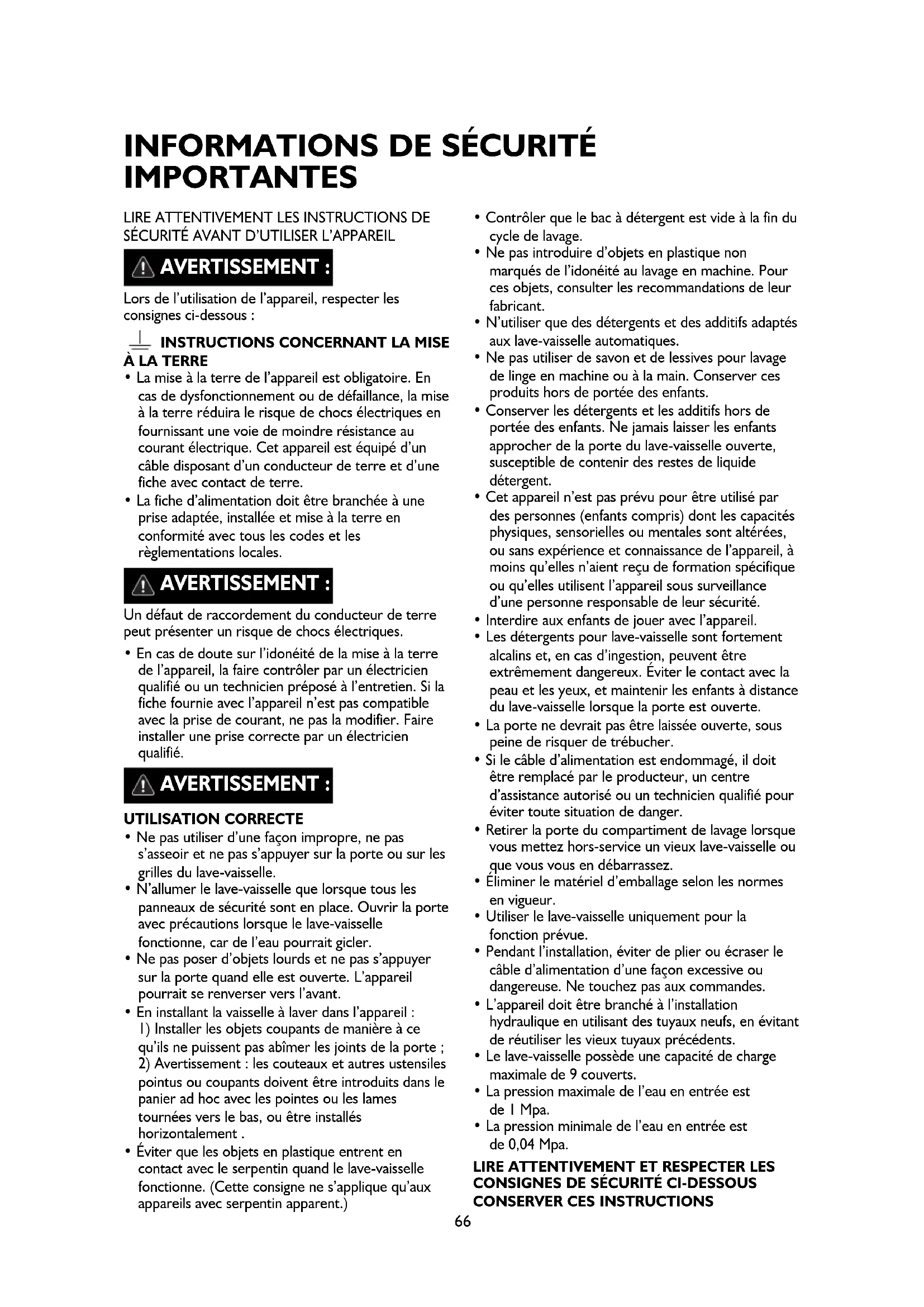

MODE D'EMPLOI ADC 456 IGNIS

Lors de l'utilisation de l'appareil, respecter les consignes ci-dessous:

INSTRUCTIONS CONCERNANT LA MISE

A LA TERRE

• La mise à la terre de l'appareil est obligatoire. En cas de dysfonctionnement ou de défaillance, la mise à la terre réduira le risque de chocs électriques en fournissant une voie de moindre résistance au courant électrique. Cet apparéil est équipé d'un cable disposant d'un conducteur de terre et d'une fiche avec contact de terre.
• La fiche d'alimentation doit être branchée à une prise adaptée, installée et mise à la terre en conformité avec tous les codes et les règlementations locales.

AVERTISSEMENT

Un défaut de raccordement du conducteur de terre peut désenter un risque de chocs électriques.

• En cas de doute sur l'idonéité de la mise à la terre de l'appareil, la faire contrôle par un électricien qualifié ou un technicien préposé à l'entretien. Si la fiche fournie avec l'appareil n'est pas compatible avec la prise de courant, ne pas la modifier. Faire installer une prise correcte par un électricien qualifié.

AVERTISSEMENT :

UTILISATION CORRECTE

• Ne pas utiliser d'une façon improugre, ne pas s'asseoir et ne pas s'appuyer sur la porte ou sur les grilles du lave-vaisse.
• N'allumer le lave-vaiselle que lorsque tous les panneaux de sécurité sont en place. Ouvrir la porte avec précautions lorsque le lave-vaiselle fonctionne, car de l'eau pourrait giclér.
• Ne pas poser d'objets lourds et ne pas s'appuyer sur la porte quand elle est ouverte. L'appareil pourrait se renverser vers l'avant.
• En installerant la vaiselle à laver dans l'appareil : 1) Installer les objets coupants de manière à ce qu'ils ne puissant pas abimer les joints de la porte ; 2) Avertissement : les couteaux et autres ustensiles pointus ou coupants doivent être introduits dans le panier ad hoc avec les pointes ou les lames tournées vers le bas, ou être installés horizontally .

• Eviter que les objets en plastique entrent en contact avec le serpentin quand le lave-vaiselle fonctionne. (Cette consigne ne s'applique qu'aux appeareils avec serpentin apparent.)

• Contrôler que le bac à détergent est vide à la fin du cycle de lavage.

• Ne pas introduire d'objets en plastique non marqués de l'idonéité au lavage en machine. Pour ces objets, consulter les recommendations de leur fabricant.
• N'utiliser que des déterments et des additifs adaptés aux lave-vaisse automatiques.
• Ne pas utiliser de savon et de lessives pour lavage de linge en machine ou à la main. Conserver ces produits hors de portée des enfants.
• Conserver les détergents et les additifs hors de portée des enfants. Ne jamais laisser les enfants approcher de la porte du lave-vaisse ouverte, susceptible deContainir des restes de liquide détergent.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont alterées, ou sans expérience et connaissance de l' apparéil, à moins qu'elles n'aient reçu de formation spécifique ou qu'elles utilisent l' apparéil sous surveillance d'une personne responsable de leur sécurité.
• Interdire aux enfants de jouer avec l'appareil.
• Les détergents pour lave-vaisse sont fortement alcalins et, en cas d'ingestion, peuvent être extrémement dangereux. Éviter le contact avec la peau et les yeux, et maintainir les enfants à distance du lave-vaisse lorsque la porte est ouverte.
• La porte ne devrait pas etre laissee ouverte, sous peine de risquer de trübcher.
• Si le cable d'alimentation est endommagé, il doit être remplace par le producteur, un centre d'assistance autorisé ou un technicien qualifié pour éviter toute situation de danger.
• Retirer la porte du compartment de lavage lorsqu'you mettez hors-service un peux lave-vaisse ou que vous vous en débarrasssez.
• Eliminer le matériel d'emballage selon les normes en vigueur.
  Utiliser le lave-vaisselle uniquement pour la fonction prévue.
• Pendant l'installation, éviter de plier ou écraser le cable d'alimentation d'une façon excessive ou dangereuse. Ne touche pas aux commandes.
• L'appareil doit être branché à l'installation hydraulique en utilisant des tuyaux neufs, en évitant de réutiliser les valeurs tuyaux précédents.
• Le lave-vaiselle possède une capacité de charge maximale de 9 couverts.
• La pression maximale de l'eau en entrée est de 1 Mpa.
• La pression minimale de l'eau en entrée est de 0,04 Mpa.

LIRE ATTENTIVEMENT ET RESPECTER LES CONSIGNES DE SECURITE CI-DESSOUS CONSERVER CES INSTRUCTIONS

CONSEILS POUR LA PROTECTION DE L'ENVIRONMENT

• Cet apparéil est réalisé dans les matériaux recyclables ou réutilisables. L'élimination doit se faire en conformité avec les normes locales en vigueur. Avant l'élimination, couper le cable d'alimentation de façon que l' apparéil ne puisse pas été réutilisé.
• Pour des informations plus détaillées sur la manutention et le recyclage de cet apparéil, contacter les autorités de zone responsables du ramassage différencié des déchets ou le point de vente auprès duquel l' apparéil a été acheté.

ÉLIMINATION DU MATÉRIEL D'EMBALLAGE

• Le matériel d'emballage est recyclable à 100%, comme indiqué par le symbole Les différentes parties de l'emballage ne doivent pas'être dispersées dans l'environnement, et leur élimination doit se faire en conformité avec les normes locales en vigueur.

MISE AU REBUT DE L'APPAREIL

• Cet apparéil est marqué en conformité avec la directive européenne 2002/96/CE relative aux déchets d'équipements électriques etlectroniques (DEEE).
• En procedant à la mise au rebut réglementaire de cet apparéil, vous contribuerez à protégger l'environnement et la santé.
• Le symbole apposé sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traite comme un dechet menager et doit, par consequence, etre remis a un centre de collecte des dechets chargedu recyclage des equipments electriques et electroniques.

MISE AU REBUT

Éliminer le matériel d'emballage du lave-vaiselle d'une façon correcte.

Tout le matériel d'emballage peut etre recyclé.

Les parties en plastique sont marquées par les abréviations standard internationales :

• PE pour le polyéthylène, utilisé par exemple pour les pellicules de banderolage
• PS pour le polystyrene, utilisé par exemple pour les matériaux de replissage
• POM pour le polyoxyméthylene, utilisé par exemple pour les pinces de fermeture en plastique
• PP pour le polystyrene, utilisé par exemple pour le réservoir de sel
• ABS pour l'acrylonitrile butadiène styrene, utilisé par exemple pour le bandeau de commandes.

AVERTISSEMENT

• Les matériaux d'emballage peuvent être dangereux pour les enfants!
• Pour l'élimination de l'emballage et de l'appareil, contacter un centre de collecte sélectif. Couper le cordon d'alimentation et rendre la serrure de la porte inutilisable.
• Les emballages en carton sont réalisés dans du papier recyclé et doivent être éliminés par un centre de collecte sélectif.
• En procédant à la mise au rebut réglementaire de cet apparéil, vous contribuèrez à protégger l'environnement et la santé, qui pourrait souffrir d'une élimination incorrecte.
  Pour des informations plus détaillées sur le recyclage de ce produit, contacter les autorités municipales ou le service compétent de ramassage des ordures menagères.

MISE AU REBUT : ne pas éliminer ce produit comme un déchet générique. Les déchets de ce type exigent une collecte séparée et un traitement spécial.

MODE D'EMPLOI

REMARQUE IMPORTANTE! Pour tirer le plus grand profit de votre lave-vaiselle, dire le mode d'emploi avant demettre l'appareil en service la première fois.

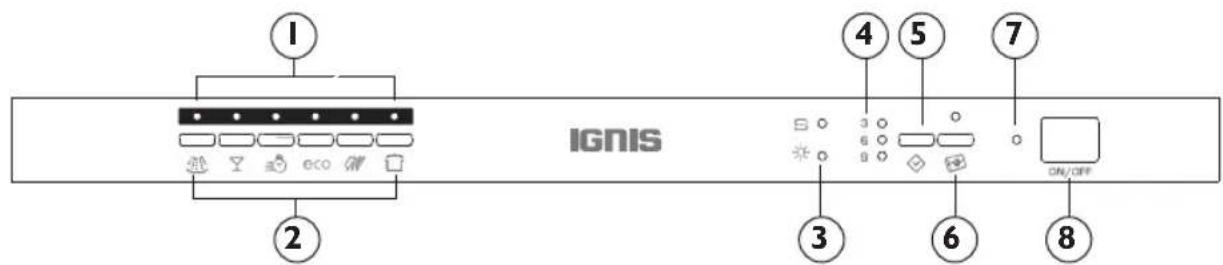

Bandeau de commandes

I Voyant programmes : quand on selectionne le programme de lavage, le voyant correspondant s'allume.
2 Touches programmes : pour selectionner le programme de lavage en appuyant la touche correspondante.
3 Voyants Sel et liquide de rincage : ils s'allument pour demander le remplissage en sel et liquide de rincage.
4 Voyants démarrage retardé : ils indiquent le démarrage retardé de 3, 6 ou 9 heures.

5 Touche démarrage retardé : appuyer la touche pour programmer les heures de retard du démarrage du lavage. Il est possible de retarder le démarrage du lavage de 3, 6 ou 9 heures.
6 Voyant 3 en I/Touche fonction 3 en I : pour selectionner et afficher 3 en I.
7 Voyant allumage : s'allume quand on appuie la touche ON/OFF.
8 Touche ON/OFF : pour allumer/eteindre le lave-vaiselle.

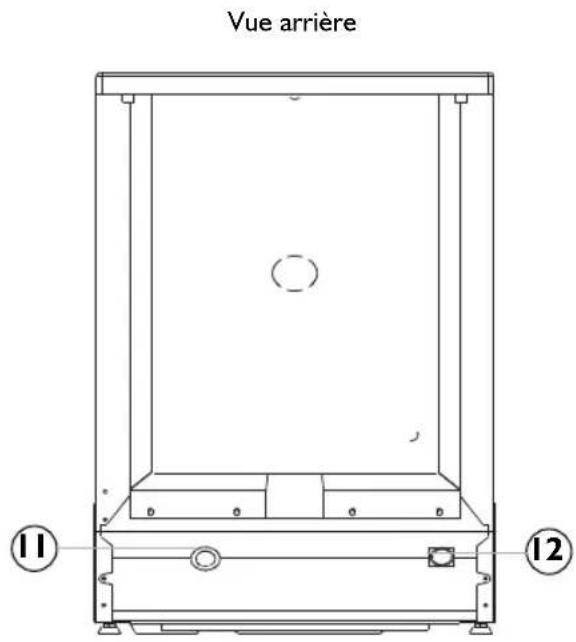

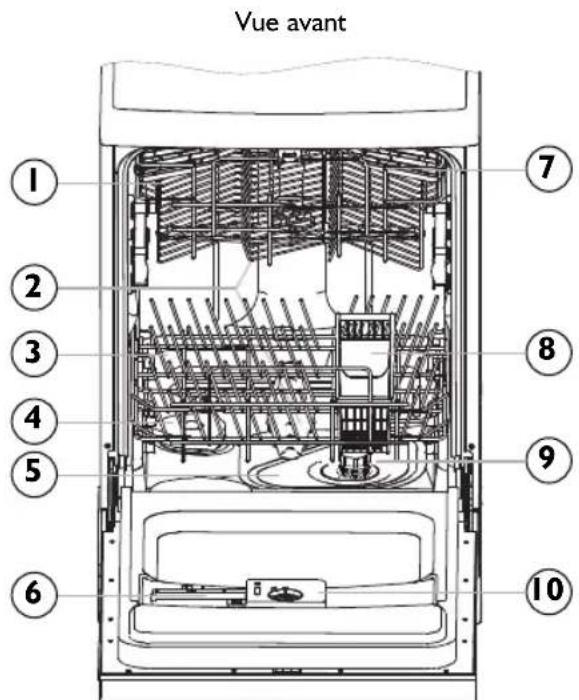

Composants du lave-vaiselle

Panier supérieur
2 Bras d'aspersion
3 Panier inférieur
4 Reservoir de sel
5 Filtre principal

6 Distributeur de détergent
7 Support tasses

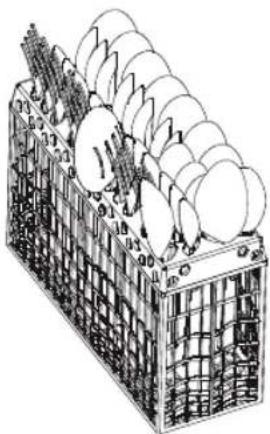

8 Panier a couverts
9 Filtre à grosses mailles
10 Distributeur de liquide de rençage

11 Connecteur tuyau de vidange
12 Connecteur tuyau d'arrivée d'eau

AVANT D'UTILISER LE LAVE-VAISSELE POUR LA PREMIÈRE FOIS

Avant d'utiliser le lave-vaisselle pour la première fois :

A. Programmer l'adoucisseur
B. Verser 12 litre d'eau dans le réservoir de sel, et replir en sel pour lave-vaiselle
C. Remplir le distributeur de liquide de rincage
D. Remplir en détergent

A. Adoucisseur

L'adoucisseur doit être régé manuellement, à l'aide de l'indicateur de durété de l'eau. L'adoucisseur est consçu pour épurer l'eau des mineraux et des sels susceptibles de porter préjudice au fonctionnement de l'appareil. Plus le contenu en sels et mineraux est élevé, plus l'eau est dure. L'adoucisseur devrait être régé en fonction de la durété de l'eau dans la localité d'installation du lave-vaiselle. Pour connaître la durété de l'eau chez vous, contacter l'organisme distributeur d'eau potable.

Réglage de la consommation de sel

Le lave-vaisse est concu pour permettre le réglage de la quantité de sel consommé en fonction de la durée de l'eau. De cette façon on optimise et personnalise la consommation de sel.

Pour régler la consommation de Sel procéder de la façon suivante.

1. Dévisser le bouchon du réservoir de sel.
2. Le réserveir est équipé d'un anneau fléché (voir figure ci-contre), si nécessaire tournier l'anneau en sens anti-horaire du signe “-” au signe “+”, en fonction de la durée de l'eau. Il est recommandé de procéder au réglage selon le schéma suivant :

DEGRE DE DURETÉ DE L'EAU				Position du sélecteur	Consommation de sel (grammes/cycle)	Autonomie (cycles/1 kg)
°dH °fH	°Clar	ke mmol/l
0~8	0~14	0~10	0~1,4	/	0	/
8~22	14~39	10~28	1,4~3,9	-	20	50
22~45	39~80	28~56	3,9~8	Centrale	40	25
45~60	80~107	56~75	8~11	+	60	16

Remarque I

dH = 1,25
^ Clarke = 1,78
^ = 0,178 mmol / l
^ = degre allemand
fH = degre français
^ Clarke = degré britannique

Remarque 2

f = II n'est pas nécessaire d'ajouter du sel
- = Réglage vers le signe “-”
+ = Réglage vers le signe “+”
Central = Réglage entre le signe “-” et le signe “+”

Contacter le distributeur local d'eau potable pour connaître la durée de l'eau du réseau hydrique.

Remarque: si vous modèle de lave-vaisselle n'est pas équipé d'un adoucisseur, sauter ce chapitre.

Adoucisseur

La durée de l'eau varie selon le lieu. Si vous utilisez de I'eau possedant un degré elevé de durété on constate des dépôts sur les assiettes et les couverts.

L'appareil est doté d'un adoucisseur spécial qui utilise du sel étudié spécifique pour éliminer le calcaire et les mineraux de l'eau.

B. Remplissage de l'adoucisseur en sel

Utiliser exclusivement des détergents pour lave-vaisse.

Le réservoir de Sel se trouve sous le panier inférieur et doit être rempli comme suit.

Attention!

• Utiliser exclusivement du sel pour lave-vaisselle! Tous les autres types de sels non spécifiques pour lave-vaisselle, et en particulier le sel de table, endommagent l'adoucisseur. Le producteur n'offre aucune garantie pour dommages provoqués par l'utilisation d'un sel non adapté.
• Remplir en Sel uniquement avant de commencer un des programmes de lavage complets. De cette façon on évite que les grains de sel ou de l'eau salée ayant fui évientuellement stagnent au fond de la machine pendant un certain temps en provoquant la corrosion.

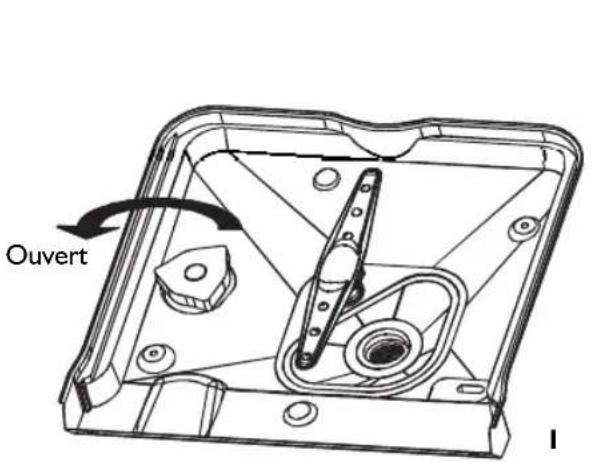

A. Retirer le panier inférieur, devisser etrirer le bouchon du réservoir de sel. (I)
B. Avant le premier lavage, verser un litre d'eau dans le réservoir de sel.

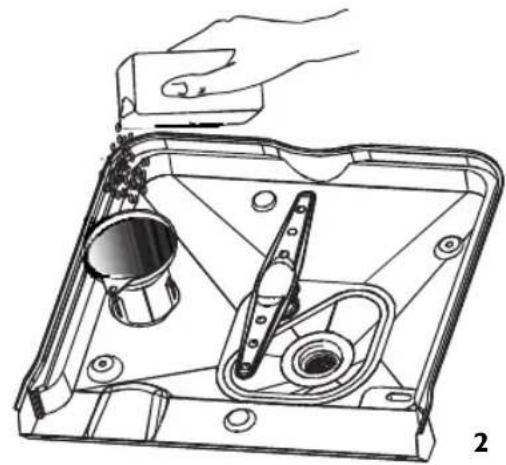

C. Installer l'extrémité de l'entonnoir (fourni) dans l'orifice et introduire environ 1 kg de sel. Il est normal que le réservoir laisse échapper une petite quantité d'eau. (2).
D. Avecoir remplie le réservoir, visser fermement le bouchon en sens anti-horaire.
E. En général levoyant de sel s'eteint 2-6 jours après le remplissage du réservoir.
F. Immediatement après avoir rempli le réservoir en sel, demarrer un programme de lavage (nous conseillons un programme de trempage ou un programme rapide). Dans le cas contraire, le système de filtrage, la pompe ou autres composants importants de la machine peuvent etre endommages par I'eau salée. Ce type de dommage n'est pas couvert par la garantie.

Remarque :

I. Le réserve de sel doit etre rempli de nouveau seulement quand le voyant du bandeau de commandes s'allume.

Si le Sel ne se dissout pas correctement, le voyant de sel pourrait rester allumé même après avoir rempli le réserveir.

Si le bandeau de commandes n'est pas equipé de voyageurs (sur certains modèles), on peut évaluer quand il est nécessaire de replir en Sel l'adoucisseur en fonction des cycles effectés par la machine.

1. En cas de perte en sel, lancer un programme de trempage ou un programme rapide pour éliminer le sel en excédent.

C. Comment replir le distributeur de liquide de rinçage

Distributeur de liquide de rincege

Le liquide de rincage est distribué lors du rincage final pour empêcher le dépôt de gouttes d'eau sur les assiettes, qui laisseraient des traces et des marques. Améliore le séchage car l'eau glisse plus facilement des assiettes. Le lave-vaiselle est concu pour utiliser des liquides de rincage. Le distributeur de liquide de rincage se trouve à l'intérieur de la porte, à côté du distributeur de détergent. Pour replir le distributeur, ouvrir le bouchon et verser le liquide de rincage jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le distributeur de liquide de rincage a une capacité de 140 mi environ.

Fonction du liquide de rincege

Le liquide de rincage est ajoute automatiquement lors du dernier rincage pour garantir un rincage soigné et un séchage sans traces ni taches.

Attention!

N'utiliser que des liquides de rincege de marque pour lave-vaisselle. Ne jamais replir le distributeur de liquide de rincege avec d'autres produits (par exemple détergent pour lave-vaisselle, détergent liquide etc.), car cela endommagerait l'appareil.

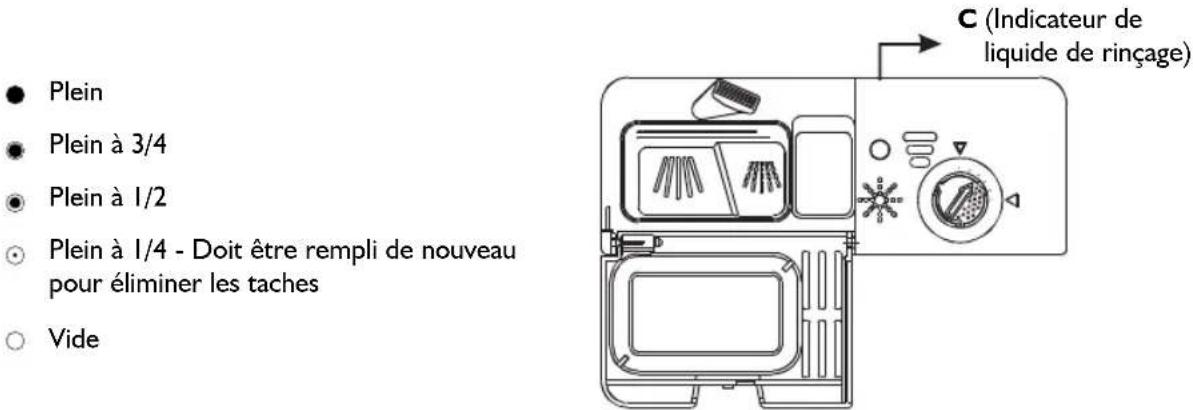

Comment replir le distributeur de liquide de rincege

Si le bandeau de commandes n'est pas equipé de voirant de liquide de rince, on peut contrôler le niveau de liquide en fonction de la couleur de l'indicateur optique C à côté du bouchon. Quand le distributeur de liquide est plein, tout l'indicateur estASF. Au fur et a mesure de la baisse de niveau de liquide, la taille du pointASF deminue. Ne jamais laisser descendre le niveau de liquide en-dessous de 1 / 4 de la capacité du distributeur.

Au fur et à mesure de la baisse de niveau de liquide de rinceage, la dimension du pointASFRE diminue sur Iindicateur du niveau de liquide de rinceage, comme ilustré ci-dessous.

Distributeur de liquide de rincege

I. Pour ouvrir le distributeur, tourner le bouchon vers la flèche “ouvert” (à gauche) et l'extraire.

1. Verser le liquide dans le distributeur en veillant a ne pas trop replir.

1. Remetre le bouchon en place en l'alignant avec la flèche "ouvert" et en tirant vers la flèche "ferme" (à droite).

Le liquide de rincage est distribué lors du rincage final pour empêcher le dépôt de gouttes d'eau sur les assiettes qui laisseraient des traces et des marques. Améliore le séchage car l'eau glisse plus facilement des assiettes. Le lava-vaissele est conçu pour utiliser des liquides de rincage. Le distributeur de liquide de rincage se trouve à l'intérieur de la porte, à côté du distributeur de détergent. Pour replir le distributeur, ouvrir le bouchon et verser le liquide de rincage jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le distributeur de liquide de rincage a une capacité de 140 mi environ. Faites attention à ne pas replir excessivement le distributeur qui pourrait déborder. Éliminer le liquide de rincage débordé avec un chiffon humide. N'oubliez pas de remettre le bouchon en place avant de fermer la porte du lava-vaissele.

Attention!

Éliminer le liquide de rincege débordé évientuellesment pendant le replissage à l'aide d'un chiffon absorbant pour éviter la formation excessive de mousse lors du lavage suivant.

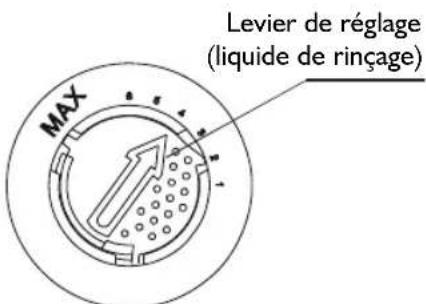

Réglage du distributeur de liquide de rincege

Le distributeur de liquide de rincege est prevu pour 6 ou 4 reglages. Commencer toujours avec le distributeur sur « 4 » Si la vaiselle ne seche pas et presente des taches, augmenter la quantite de liquide de rincege distribue en retardant le bouchon et en tournant le selecteur sur « 5 » Si les assiettes ne sont pas encore seches ou sont tachées, regler le selecteur sur le numero immediatement supérieur jusqu'à ce que les assiettes ne presentent plus de taches. Nous conseillons de le placer sur « 4 » (Le reglage d'usine est « 4 »)

REMARQUE

Augmenter le dosage en cas de gouttes d'eau ou de taches de calcaire sur les assiettes. Le réduire en cas de taches blanchâtres collantes sur les assiettes ou de film bleuâtre sur les verres et la vaissele en verre ou les lames des couteaux.

D. Fonction du détergent

Les déterments et leurs composants chimiques sont nécessaires pour éliminer la saleté, la réduire et la transporter hors du lave-vaiselle. La majeure partie des déterments de qualité commerciale est adaptée à cet effet.

Detergent concentré

En fonction de la composition chimique, les déterments pour lave-vaiselle peuvent être classés en deux catégories :

• déterments alcalins standard, contenant des substances caustiques
• détergents concentrés à faible contenu alcalin avec enzymes naturelles

L'utilisation de programmes de lavage "normaux" et de détergents concentrés réduit la pollution, et est idéale pour les assiettes; ces programmes de lavage sont étudiés spécifique pour les propriétés dissolvantes des enzymes du détermagent concentré. Pour cette raison les programmes de lavage "normaux" qui utilisent des détergents concentrés peuvent donner les mêmes résultats que ceux qui sont obtenus en général par les programmes « intensifs »

Détergents en tablettes

Les détergents en tablettes de marques différentes se dissolvent à des vitesses différentes. Pour cette raison certains détergents en tablettes ne réussissent pas à dissoudre et à développer toute leur puissance de lavage pendant les programmes courts. On devrait donc utiliser des programmes longs quand on utilise des détergents en tablettes, pour garantir l'élimination complète des restes de dévrier.

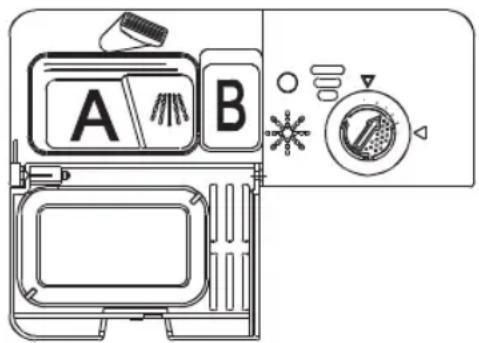

Distributeur de détérgent

Le distributeur doit être rempli avant chaque cycle de lavage, selon les instructions de la table des cycles de lavage. Cet apparéil utilise moins de détermagent et de liquide de rincavage que les lave-vaiselle traditionnels. En général il suffit d'une cuillère à soupe de détermagent pour une charge de lavage normale. Si la vaisse est très sale, utiliser une plus grande quantité de détermagent. Ajouter toujours le détermagent à peine avant de démarrer le lavage, sous peine de voir le détermagent s'humidifier et ne plus se dissoudre correctement.

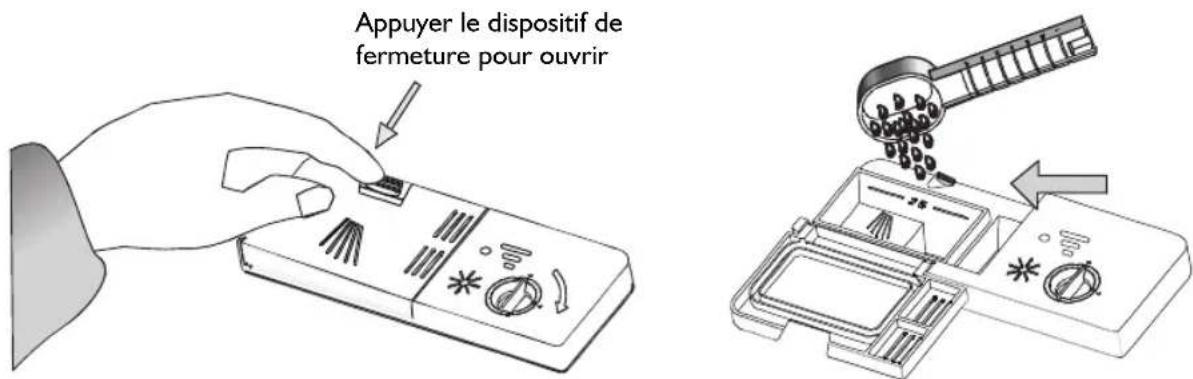

Quantité de dédTergent à utiliser

REMARQUE :

• Si le couvercle est fermé: appuyer le bouton de déblocage.
• Le couvercle s'ouvre. Ajouter toujours le détergent à peine avant de démarrer le lavage.
• N'utiliser que des liquides de rincage de marque pour lave-vaisselle.

AVERTISSEMENT :

Le détergent pour lave-vaisselle est corrosif! Conserver hors de portée des enfants.

Utilisation correcte du détergent

Utiliser exclusivement du détergent pour lave-vaisselle. Le conserver dans un endroit frais et sec. Ne pas verser le détergent en poudre dans le distributeur tant que vous n'êtes pas pré à laver la vaisselle.

Remplissage en dénergie

Remplir le distributeur en détérgent. Le signe indique les niveaux de dosage, comme illustré à droite :

A. Dans le tiroir de lavage principal, « MIN » signifie environ 20g de détergent.
B. Dans le tiroir de prélavage, environ 5g de détergent.

Respecter les conseils de dosage et de conservation du fabricant, indiqués sur l'emballage de détergent.

Fermer le couvercle et appuyer pour bloquer en position.

Si les assiettes sont très sales, ajouter du dédTangent dans le tiroir du prélavage. Ce dédTangent développement son efficacité pendant la phase de prélavage.

REMARQUE :

• Pour toute information sur les quantités de dédTenger à utiliser pour chaque programme, consulter la dernière page.
• Il peut y avoir des différences en fonction du niveau de saleté de la vaisse et de la durée spécifique de l'eau.
• Respecter les recommendations du producteur indiquées sur l'emballage de détergent.

Detergents

II y a 3 types de détergents

I. Avec phosphates et chlore
2. Avec phosphates sans chlore
3. Sans phosphates sans chlore

Normalement les nouveaux détergents en poudre sont sans phosphates. Ils n'assurent donc pas la fonction d'adoucissement d'eau que jouent les phosphates. Dans ce cas, nous conseillons de replir de sel le réservoir même quand la durée de l'eau est de 6 dH. Si on utilise des détergents sans phosphates avec une eau dure, il se forme souvent des taches blanches sur les assiéttes et les verres. Dans ce cas ajouter du détergent pour de更好地urs résultats. Les détergents sans chlore ont une légere action javellisante. Les taches rebelles et colorées ne disparaissent pas complètement. Dans ce cas désirs un programme de lavage plus chaud.

Conserver tous les produits en lieu sur, hors de portée des enfants. Remplir toujours en détergent avant de démarrer la machine.

Comment utiliser la fonction 3 en I

Le lave-vaiselle a une fonction 3 en 1 avec laquelle il ne convient pas d'utiliser de sel et de liquide de rincage mais une tablette 3 en 1. Ce lave-vaiselle a comme accesseoir un distributeur à tablettes 3 en 1.

REMARQUE :

la tablette 3 en I doit etre utilise quinquement avec la fonction 3 en I (quand on selectionne le programme Intensif/Normal/Eco). Si on utilise la tablette 3 en I avec d'autres programmes, l'appareil ne fournira pas de performances optimales.

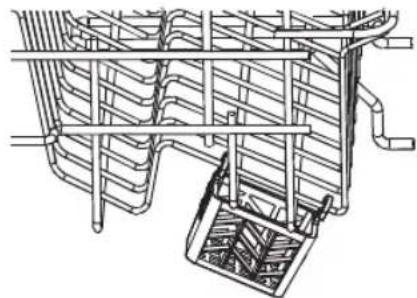

1. La figure ci-dessous indique comment accrocher le distributeur à tablettes 3 en I dans le panier supérieur.

2. Tourner le bras d'aspersion supérieur et changer si nécessaire la position distributeur à tablettes 3 en 1, pour s'assurer que le bras d'aspersion supérieur n'est pas géné par le distributeur. Voir la figure ci-dessous.

3. Introduire la tablette 3 en I dans son distributeur et demarrer le programme 3 en I.

REMARQUE :

Quand on utilise des détergents 3 en 1/compacts, vérifier qu'ils soient de dimensions adaptées au distributeur, de façon à pouvoir être introduits facilement sans le casser.

CHARGEMENT DES PANIERS

Pour obtenir de plusieurs résultats suivant les instructions suivantes. Les paniers et paniers à couverts peuvent être séparés en fonction du modele.

Attention avant ou après le chargement du lave-vaisselle

Racier les restes d'aliments les plus grossiers. Assouplir les restes d'aliments carbonisés dans les poèmes. Il n'est pas nécessaire de rincer les assiettes à l'eau courante. Installer la vaisselle dans la machine comme suit :

I. Les objets comme les tasses, verres, casseroles/poëles etc. doivent être installés returnés.
2. Les ustensiles courbes ou creux doivent etre installes de façon que I'eau puisse s'ecouler.
3. Tous les ustensiles doivent etre installes en position stable de façon a ne pas se returnner.
4. Tous les ustensiles doivent etre installes de facon que les bras puissant tournier librement pendant le lavage.

Les objets de dimensions très petites ne devraient pas etre lavés au lave-vaiselle car ils pourraient facilement tomber des paniers.

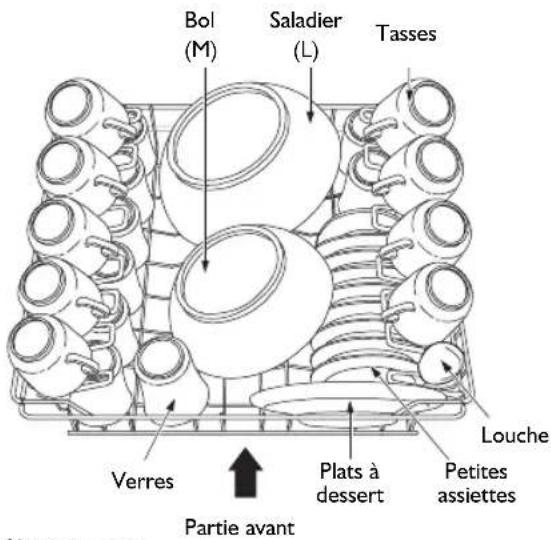

Chargement du panier du haut

Le panier du haut est concu pour la vaisse la plus délicate et légère comme les verres, les tasses et les soucoupes, les assiettes, les petitsols et les poèles peu profondes (si elles ne sont pas trop sales). Positionner les assiettes et les casseroles de façon qu'elles ne puissant pas être déplacées par le jet d'eau.

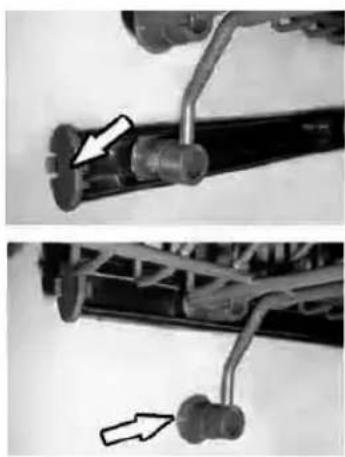

Réglage du panier du haut

La hauteur du panier du haut peut être régée pour menager plus d'espace dans le panier supérieur/inferieur pour les ustensiles de grandes dimensions. La hauteur du panier du haut

peut etre reglee en installant les roulettes sur les glissieres de differentes hauteurs. Les ustensiles longs, les couverts de service, les couverts a salades et les couteaux doivent etre installés sur des supports de facon a ne pas faire obstacle a la rotation des bras d'aspersion. Le support peut etre returne vers l'arriere ou retirer lorsqu'il ne sert pas.

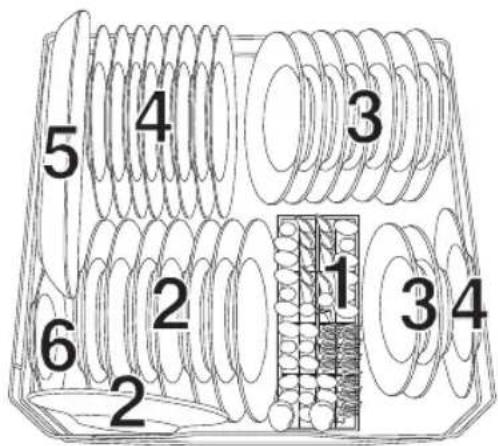

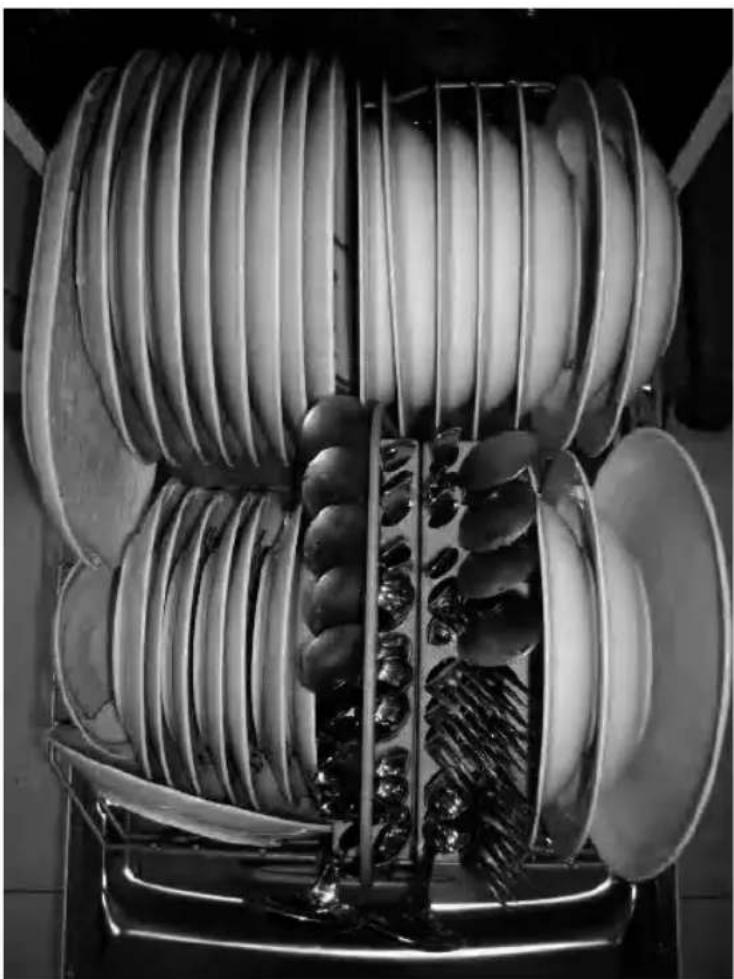

Chargement du panier inférieur

Nous conseillons d'installer les grandes pieces plus difficiles à laver dans le panier du bas : casseroles, poées, couvercles, plats et coupes de service, comme illustré sur la figure de droite. Il est préféable d'installer les plats de service et les couvercles sur les côtés des paniers pour éviter qu'ils bloquent la rotation du bras d'aspersion supérieur.

Les cassetoles, les coupes de service etc. doivent toujours être returnées. Les cassetoles profondes devraient être inclinées pour permettre à l'eau de s'écouler. Le panier du bas est équipé de séparations basculantes pour pouvoir charger des cassetoles et des poêles plus grandes ou en plus grand nombre.

I Panier à couverts
2. Assiettes à dessert
3. Assiettes creuses
4. Assiettes plates
5. Plat de service ovale
6. Petitessiette

Panier a couverts

Les couverts doivent être installés dans le panier ad hoc avec les poignées tournées vers le bas. Si le panier à couverts est équipé de paniers latéraux, les cuillères devraient êtreChargees seules dans les fentes prévues à cet effet, les ustensiles particulièrement longs devraient être placés à l'horizontal devant le panier du haut, comme illustré

I Cuilleres a the
2. Cuilleres à dessert
3. Cuilleres à soupe
4. Fourchettes
5. Couteaux
6. Fourchettes de service
7. Cuilleres de service

• Ne pas laisser tomber d'objets hors du panier. Les couteaux et autres ustensiles pointus ou coupants doivent etre introduits dans le panier ad hoc avec les pointes ou les lames tournées vers le bas, ou etre installés horizontally.
• Installer les ustensiles pointus avec la partie coupante toujours tournée vers le bas!

Les assiettes/couverts suivants :

Ne sont pas admis au lavage en machine

• Couverts à manche de bois, corne, porcelain ou nacre
• Parties en plastique sensibles à la chaleur
• Vieux couverts avec parties collées non résistantes aux températures élevées
• Couverts ou assiettes avec parties coupées
• Objets en étain ou cuivre
  Cristal
• Objects en acier inoxydable, plats de service en bois, objets en fibres synthétiques

Sont admis sous réserve au lavage en machine

• Certains types de verre peuvent s'opacifier après un grand nombre de lavages en machine
• Les partes en argent et aluminium ont tendance à ternir pendant le lavage
• Les décors émailés peuvent blanchir en cas de lavage liéquant en machine

REMARQUE: ne pas introduire de pieces souillées avec des cendres de cigarette, de la cire, de la peinture, vernis ou des produits chimiques. En cas d'assiettes neuves, vérifier qu'elle sont lavables en machine.

REMARQUE: ne pas trop replir le lave-vaisselle. Il peutContainir uniquement 9 assiettes standard.Ne pas utiliser d'assiettes non prevues pour lave-vaiselle.C'est important pour obtenir de bons résultats et une consommation energetique raisonnable.

Chargement des couverts et des assiettes

Avant d'introduire les assiettes :

éliminer les résidus les plus grossiers

Assouplir les restes d'aliments brûlés dans les poêles

Lors de l'installation des assiettes et des couverts :

les assiettes et les couverts ne doivent pas empêcher la rotation des bras d'aspersion installer les objets concaves comme les tasses, les verres, les poèmes etc. avec l'ouverture vers le bas de façon à empêcher l'accumulation d'eau dans un recipient ou dans une cavité profonde

les assiettes et les couverts ne doivent pas etre empilés les uns dans les autres et ne doit pas se chevaucher

• Pour éviter tout problème, les verres ne doivent pas se toucher
• Installer les objets de grandes dimensions plus difficiles à laver dans le panier du bas
  Le panier du haut est concu pour la vaisseledelicate et legere, comme les verres, les tasses à cafe et a the.

Attention!

Les couteaux à lame longue installés verticalément sont un danger potentiel!

Les couverts longs et/ou pointus comme les couteaux à viande doivent être installés horizontally dans le panier du haut.

Verres et assiettes endommages

Causes possibles :

• Type de verre ou processus de production. Composition chimique du détergent.
• Température de l'eau et durée du programme.

Solution préconisee :

• Utiliser des verres ou des asiettes en porcelainne marqués comme lavables en machine
• Utiliser un dédTangent délicat pour ce type d'assiettes. Si nécessaire demander des informations supplémentaires au producteur de dédTangent.
• Sélectionner un programme avec la température la plus BASSE possible.
• Pour éviter tout dommage, restorer les verres et les couverts du lave-vaiselle le plus+tot possible après la fin du programme.

DÉMARRAGE D'UN PROGRAMME DE LAVAGE

Table des cycles de lavage

REMARQUE

Signification: ajouter du liquide de rinceage.
- * En50242 : ce programme est le cycle de test, il est conseilé de programmer le distributeur de liquide dans la position 6.

Programme	Sélecteur de cycle	Description du cycle	Détergent de prélavage/lavage principal	Durée (min)	Énergie kWh	Eau (l)	Rinçage
Intensif	Pour les charges les plus sales, comme les casseroles, plats et assiettes ayant séché un certain temps avec des restes d'alments.	Prélavage(50°C)PrélavageLavage (65°C)RincageRincage (55°C)Séchage	5/22g 120 l.3	16.0			★
Quotidien*EN 50242	Pour les charges normalement sales, comme assiettes, verres et poèles légersement sales. Cycle standard quotidien.	PrélavageLavage (55°C)Rincage (65°C)Séchage	5/22g 155 l.3	1.09			★
ÉCO Éco	Pour les charges légersement sales, comme assiettes, verres, bolts et poèles légersement sales.	PrélavageLavage (50°C)Rincage (60°C)Séchage	5/22g	175 0.77 10.5			★
Rapide	Un lavage plus court pour charges légersement sales qui ne nécessitate pas de séchage.	Lavage (40°C)Rincage (40°C)	15g	30 9.0	0.5
Délicats	Pour les charges légersement sales comme les verres, cristaux et porcelaines.	PrélavageLavage (40°C)Rincage (60°C)	15g 0.71 l.3	95			★
Prélavage	Pour faire tremper les assiettes que l'on lavera plus tard	Prélavage		8 3.0	0.01
+ Intensif + 3 en l	Pour les charges les plus sales, comme les casseroles, plats et assiettes ayant séché un certain temps avec des restes d'alments.	Prélavage(50°C)Lavage (65°C)RincageRincage (55°C)Séchage	3 en l	120 l.13 l.6.0
+ Quotidien + 3 en l	Pour les charges normalement sales, comme assiettes, verres et poèles légersement sales. Cycle standard quotidien.	PrélavageLavage (55°C)Rincage (65°C)Séchage	3 en l	150 l.08 l.3.5
eco+ Eco + 3 en l	Pour les assiettes, verres, saladiers et casseroles légersement sales.	Lavage (50°C)Rincage (65°C)Séchage	3 en l	160 0.84 l.0.5

Mise sous tension de l'appareil

Demarrage d'un cycle

I. Extraire les paniers inférieur et supérieur, charger la vaisse et remettre les paniers en place. Nous conseillons de replir d'abord le panier du bas, puis le panier du haut (voir la section « Chargement du lave-vaisse»).
2. Verser le détergent (voir la section « Sel, détergent et liquide de rinceage »).
3. Brancher la fiche dans la prise de courant. L'alimentation est en 220-240 VAC /50 HZ, la prise 10A 250 VAC. Verifier que l'alimentation en eau est en pleine pression.
4. Fermer la porte, appuyer la touche ON/OFF, le voyant ON/OFF s'allume. Appuyer sur la touche programme pourCHOISIR le type de lavage souhaite. Fermer la porte. Apre 3 secondes la machine demarre.

Modification du programme...

Premisse :

I. Un cycle en cours peut être modifié uniquement s'il vient de démarrer. À défaut, le détergent pourrait avoir été libéré et l'appareil pourrait déjà avoir vide l'eau de lavage. Dans ce cas, on devrait de nouveau replir le distributeur de détergent (voir la section « Remplissage en détergent »).
2. Appuyer la touche programmes pendant plus de 3 secondes pour annuler le programme, et modifier le programme en selectionnant le programme youlu (voir la section « Démarrage d'un cycle de lavage »).
3. Appuyer une des autres touches programmes pendant plus de 3 secondes pour annuler le programme en cours et selectionner le programme correspondant à la touche appuyée.
4. Appuyer la touche afficheur pendant plus de 3 secondes pour modifier le temps visualisé.

REMARQUE : Si tous les voyants s'allument, cela signifie que la machine est en panne, eteindre

l'alimentation electrique et fermer le robinet d'eau avant de contacter le service d'assistance.

On a oublie une assiette?

Une assiette oubliee peut etre ajoutee a tout moment avant l'ouverture du distributeur de détergent.

1. Ouvrir légarement la portepour interrompre le lavage.
2. Quand les bras d'aspersion s'arrêtent, on peut ouvrir la porte complètement.
3. Charger les assiéttes oublées.
4. Fermer la porte, le lave-vaisselle recommence à fonctionner après 10 secondes.

AVERTISSEMENT :

Il est dangereux d'ouvrir la porte pendant le lavage, car on peut se brûler à l'eau bouillante.

A la fin du cycle de lavage

Quand le cycle de lavage est terminé, le vibreur du lave-vaiselle s'active pendant 8 secondes, puis s'éteint. Éteindre l'appareil avec la touche ON/OFF, fermer l'alimentation en eau et ouvrir la porte du lave-vaiselle. Attendre quelques minutes avant de décharger le lave-vaiselle pour éviter de toucher les assiettes et les ustensiles encore brûlants et sujets à rupture. Ils secheront mistrux.

Extinction du lave-vaisse

Le programme se termine uniquement quand le ronflaur du lave-vaiselle sonne pendant 8 secondes.

I. Appuyer sur la touche ON/OFF pour eteindre le lave-vaisselle.
2. Fermer le robinet d'eau!

Ouvrir la porte avec précautions.

Les assiettes brûlantes sont sensibles aux chocs. Les assiettes doivent refroidir pendant 15 minutes avant de les retirer de l'appareil.

Ouvrir la porte du lave-vaiselle, laisser la porte entrouverte et attendre quelques minutes avant de retirer les assiettes. De cette façon les ustensiles refroidissent et sechont mieux.

Vidage du lave-vaisselle

Il est normal que le lave-vaisse soit mouillé à l'intérieur.

Vider d'abord le panier inférieur, puis le panier supérieur. De cette façon on évite que le panier supérieur goutte sur les assiettes du panier inférieur.

ENTRETIEN ET NETTOYAGE

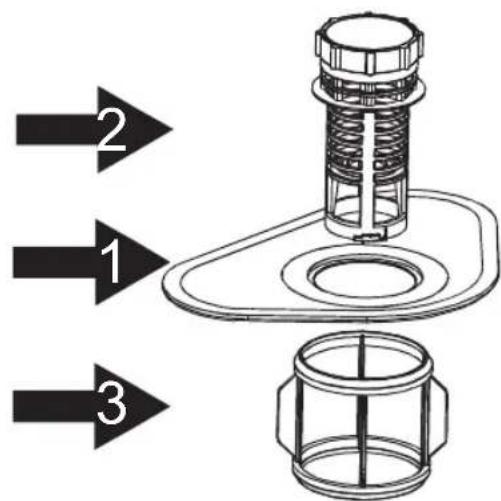

Système de filtration

Le filtré empêche l'infiltration dans la pompe des résidus d'aliments ou autres objets. Les résidus peuvent colmater le filtré, et doivent être éliminés.

Le système de filtration se compose d'un filtré à grosses mailles, d'une plaque (filtrre principal) et d'un micro-filtre (filtré à mailles fines).

I. Filtre principal

Les résidus d'aliments et les saletés retenus dans le filtré sont pulverisés par un jet spécial du bras d'aspersion inférieur, pour passer ensuite au canal de vidange.

2. Filtre à grosses mailles

Les résidus les plus importants, comme des os ou du verre, qui pouraient boucher le vidage, sont retenus dans le filtre à grosses mailles. Pour éliminer les résidus retenus dans le filtre, presser delicatement le couvercle dans la partie supérieure du filtre et le déposer.

3. Filtre à mailles fines

Ce filtré retient la saleté et les résidus d'aliments dans la cuve et empêche qu'ils se déposent de nouveau sur les assiettes pendant le lavage.

• ÀpRES chaque lavage contrôle les filtres pour vérifier s'ils sont colmatés.
• En devissant le filtré à grosses mailles on peut-retirer le système de filtration. Éliminer tout résidu d'aliment et laver les filtres à l'eau courante

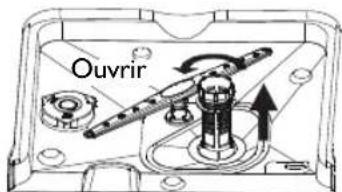

Opération I : tournier le filtré en sens anti-horaire, et l'extraire.

1

Opération 2: soulever le contrôle principal

2

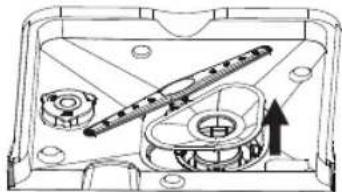

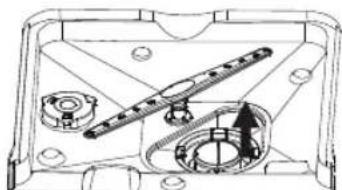

Opération 3: soulever le filtré à mailles fines

3

REMARQUE

pour retirer le filtré effectuer les opérations de 1 à 3 ; pour l'installer effectuer les opérations en ordre inverse, de 3 à 1.

Groupe filtrés

Pour des performances et des résultats favorisés, le groupe faitro doit être propre.

Le filtré élimine efficacement les résidus d'aliments de l'eau de lavage, en permettant le recyclage pendant le cycle. Pour des performances et des résultats favorisés, le groupe filtré doit être propre.

Pour cette raison, éliminer les résidus d'aliments les plus grossiers bloqués dans le filtré après chaque cycle de lavage en rincant le filtrre semi-circulaire et la cuve sous l'eau courante.

Pour-retirer le groupe filtré, tirer vers le haut la poignée de la cuve. Tout le groupe filtré devrait etre nettoyé une fois par semaine.

Pour nettoyer le filtré à grosses mailles utiliser une Brosse. Remonter les parties du filtré comme illustré sur les figures et réintroduire tout le groupe dans le lave-vaiselle, en le positionnant dans son logement et en l'appuyant vers le bas.

Le lave-vaiselle ne doit jamais ettre utilise sans les filtres. Un remontage incorrict du filtre peut reduire les performances de I'appareil et endommager les asiettes et les ustensiles.

AVERTISSEMENT :

• Le lave-vaisselle ne doit jamais être utilisé sans filtrés.
• Un remplacement incorrect du filtrre peut diminuer les performances de l'appareil et endommager les asyettes et les ustensiles.

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer régulierement les bras d'aspersion pour eliminer les incrustations provoquées par l'eau dure et empêcher le blocage des giclleurs et des supports des bras d'aspersion.

Nous conseillons d'enfiler une aiguille dans les giclleurs des bras d'aspersion bouchés pour obtenir un bon lavage.

Dévisser

Entretien du lave-vaisse

Le bandeau de commandes peut etre nettoye avec un linge tegerement humide. Apre s'avoir nettoy e secher soigneusement. Pour nettoyer l'extérieur, utilise une belle cire.

Ne jamais utiliser d'objets pointus, de paille de fer ou de produit agressif sur chaque composant de la machine.

Protection contre le gel

En hiver adopter des précautions pour protégger le lave-vaisselle contre le gel. Àpres chaque cycle de lavage procédé comme suit :

I. Detacher le cordon d'alimentation electrique du lave-vaisselle.
2. Fermer l'alimentation en eau et debrancher le tuyau d'alimentation en eau de la vanne d'eau.
3. Vider l'eau du tuyau d'alimentation et du robinet d'eau. (Utiliser une bassine pour recueillir l'eau)
4. Raccarder de nouveau le tuyau d'arrivee d'eau au robinet d'eau.
5. Retirer le filtrre au fond de la cuve et utiliser une éponge pour absorber l'eau de la cuve.

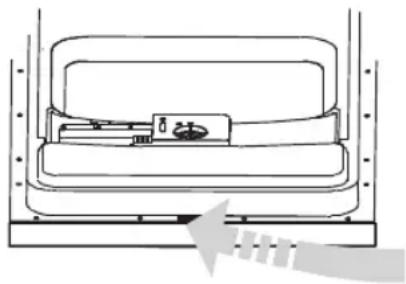

Comment nettoyer la porte

Pour nettoyer le bord de la porte utiliser uniquement un linge souse, tiède et humide. Pour éviter la pénétration d'eau dans la fermeture de la porte et des composants électriques n'utiliser aucune type de détergent vaporisé.

AVERTISSEMENT :

• N'utiliser aucun type de détergent vaporisé pour nettoyer le panneau de la porte, car cela pourrait endommager le dispositif de fermeture de la porte et les composants électriques.
• Ne pas utiliser de substance abrasive ou de papier susceptibles de griffer la surface en acier inox ou y laisser des traces.

Comment maintenir le lave-vaisse en bonnes conditions

- Àprouch chaque lavage

Après chaque lavage, fermer l'alimentation en eau et laisser légèrement la porte entrouverte de façon qu'il ne reste pas d'humidité et d'odeurs à l'intérieur du lave-vaisse.

- Debrancher le lave-vaisse

Avant de nettoyer l'appareil ou d'effectuer l'entretien,steroler tous la fiche de la prise. Ne pas courir de risques.

- Ne pas utiliser de solvants ou de détergents abrasifs

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, ne pas utiliser de solvants ou de déterments abrasifs. Utiliser exclusivement un linge avec de l'eau savonneuse tiège. Pour nettoyer les taches se trouvant sur la surface interne, utiliser un linge humide d'eau et d'un peu de vinaigre, ou un produit détergent pour lave-vaisselle.

- Quand l'appareil n'est pas utilisé depuis longtemps

Il est conseilé d'effectuer un cycle de lavage avec la machine vide, puis desterolir la fiche de la prise, couper I'eau et laisser la porte de I'appareil légerement entrouverte.

De cette façon les joints de la porte durent plus longtemps et on évite la formation d'odeurs à l'intérieur de l'appareil.

- Déplacement de la machine

Si la machine est déplacee, chercher à la maintainir verticale. En cas de nécessite absolue, elle peut etre appuyee sur la partie arriere.

Joints

Un des facteurs qui provoquent la formation d'odeurs dans le lave-vaisselle sont les restes d'aliments emprisonnés dans les joints. Pour éviter cet inconvenient nettoyer régulierement avec une éponge humide.

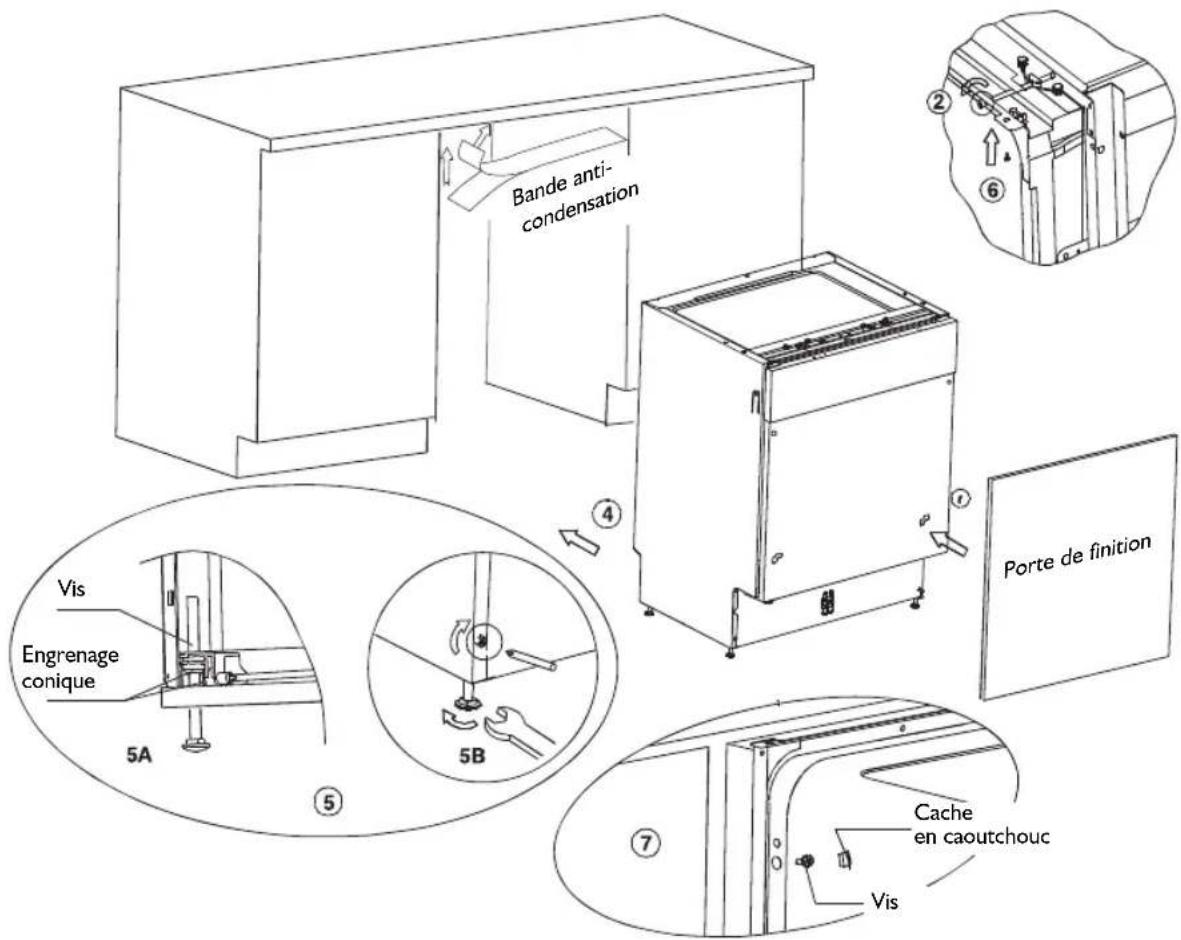

INSTRUCTIONS D'INSTALLATION

ATTENTION : L'installation des tuyaux et des composants électriques doit être confiée à des techniciens professionnelles.

AVERTISSEMENT :

Risque électrique. Couper l'alimentation électrique avant d'installer le lave-vaiselle. La non observation de cette précaution peut entraîner la mort ou l'électrocution

Préparation de l'installation

Le lave-vaiselle doit être installé à côté des tuyaux d'alimentation et de vidange. et du cable d'alimentation.

Choisir un cote du meuble de l'évier pour faciliter le branchement des tuyaux de vidange du lave-vaiselle.

REMARQUE: contrôle les accessoires pour l'installation fournis (crochet pour le panneau de bois extérieur, vis)

Lire attentivement les instructions d'installation.

Illustrations des dimensions du meuble et position d'installation du lave-vaiselle. Avant d'insteller le lave-vaiselle dans la position d'installation, effectuer tous les préparatifs.

1. Choisir une position proche de l'évier pour faciliter l'installation des tuyaux d'alimentation et de vidange (voir figure 1).
2. Si le lave-vaiselle est installe dans I'angle du meuble, il doit rester un peu d'espace ( comme illustré à la figure 2) quand la porte est ouverte.

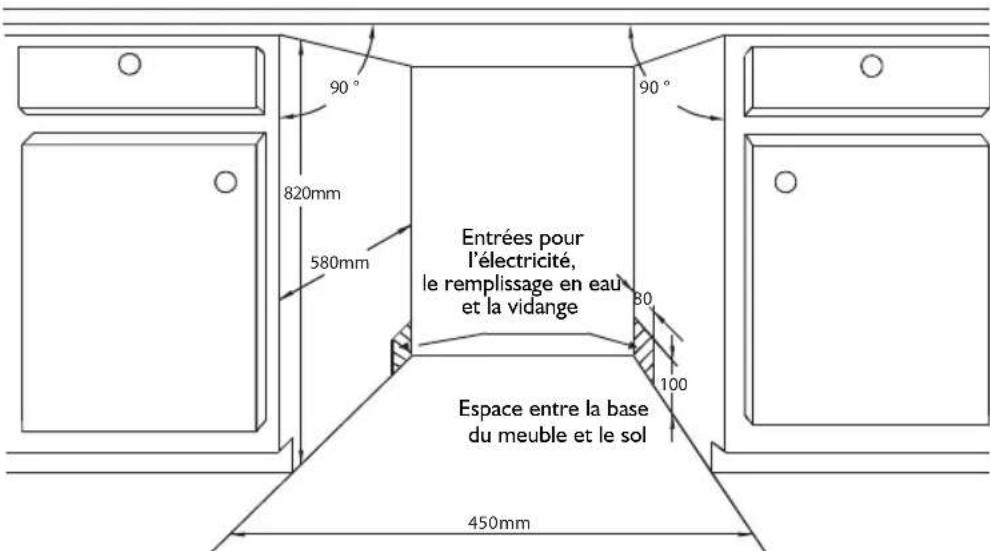

Figure I Dimensions du meuble

Moins de 5 mm entre la partie supérieure du lave-vaiselle et le meuble et l'extérieur de la porte aligné sur le meuble.

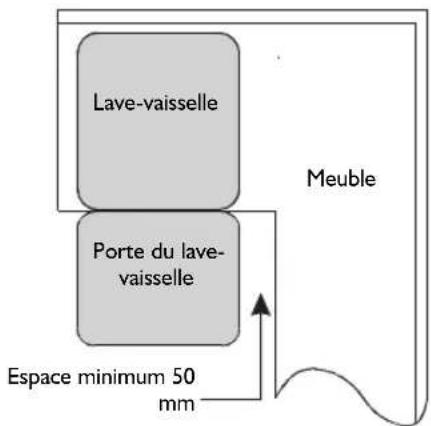

Figure 2 Espace minimum quand la porte est ouverte.

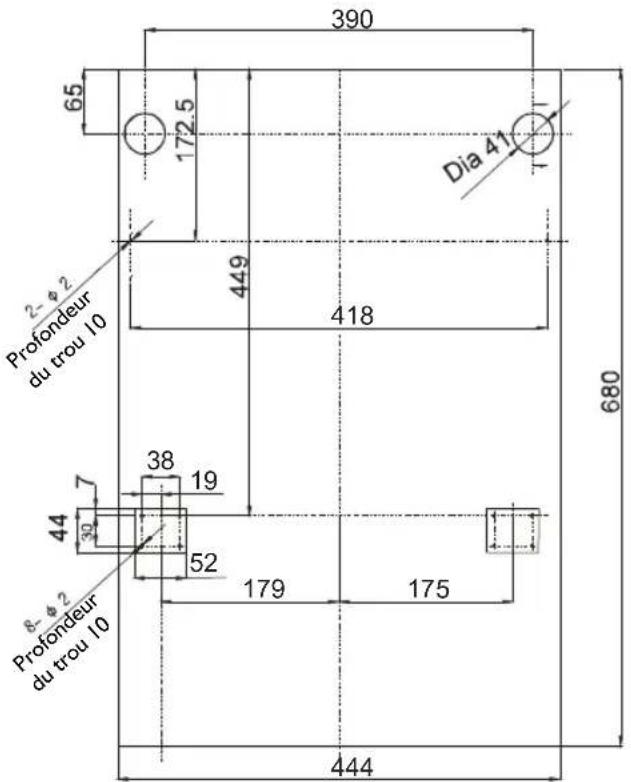

Dimensions et installation du panneau extérieur en bois I. Le panneau extérieur en bois doit etre de la dimension indiquee figure 3.

Figure 3 Le panneau extérieur en bois doit etre des dimensions illustrées.

Unité : mm

1. Monter le crochet sur le panneau extérieur en bois, et l'enfiler dans les rainurages sur le cote externe de la porte du lave-vaisse (voir figure 4a). Avec avoir mis le panneau en place, le fixer sur le cote extérieur de la porte à l'aide de vis et de boulons (voir figure 4b).

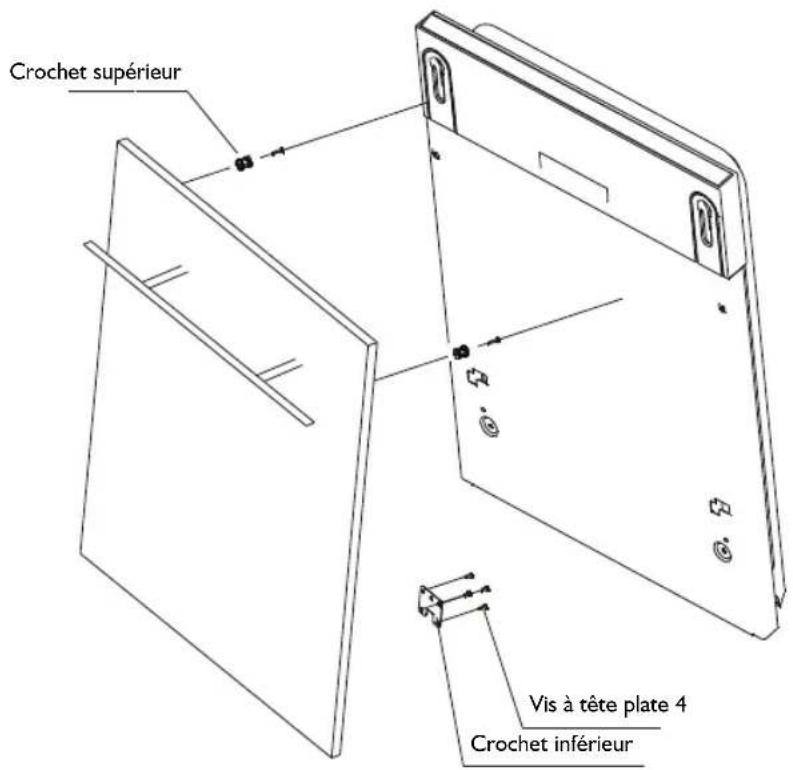

Figure 4a Installation du panneau en bois extérieur.

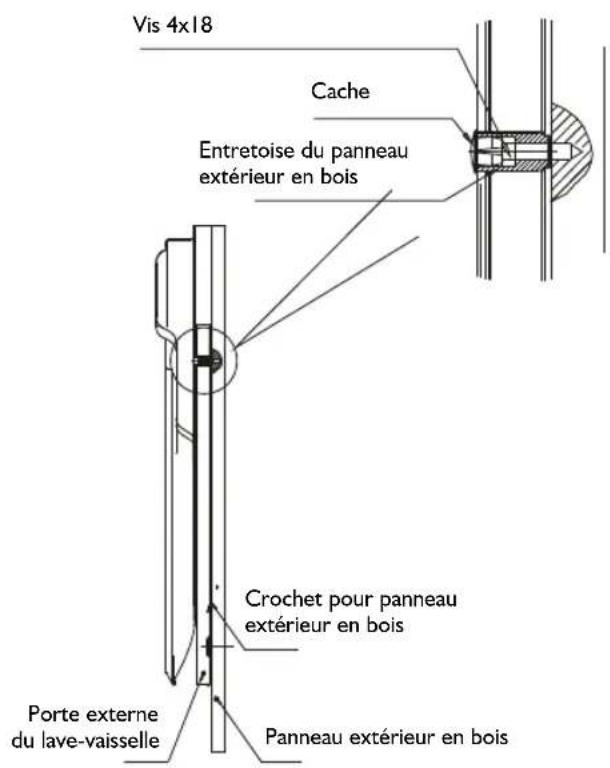

Figure 4b Installation du panneau en bois extérieur.

I. Retirer la couverture
2. Fixer fermement la vis
3. Remetre le cache en place

Réglage de la tension du ressort de la porte

Les ressorts de la porte sont régés d'usine avec la tension correcte pour la porte. Si vous installez un panneau extérieur en bois, régler la tension du ressort de la porte. Tourner la vis de réglage de façon que le dispositif de réglage tende ou détende le cable en acier (voir figure 5).

La tension du ressort de la porte est correcte quand la porte reste horizontal en position complètement ouverte, mais se ferme par une légère pression du doigt.

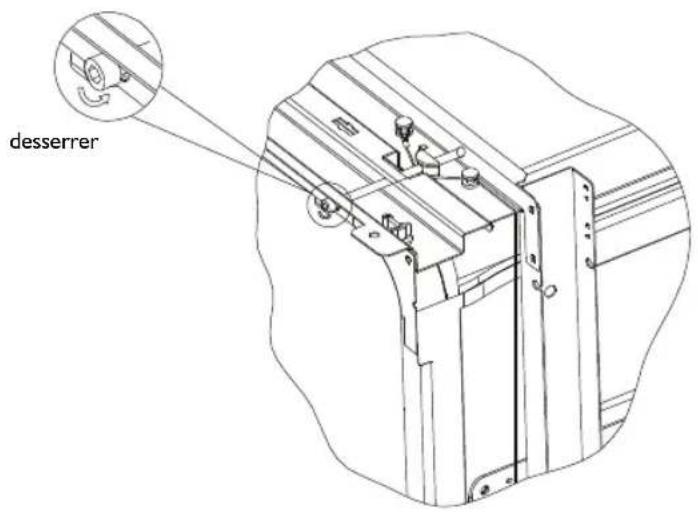

Figure 5 Reglage de la tension du ressort de la porte.

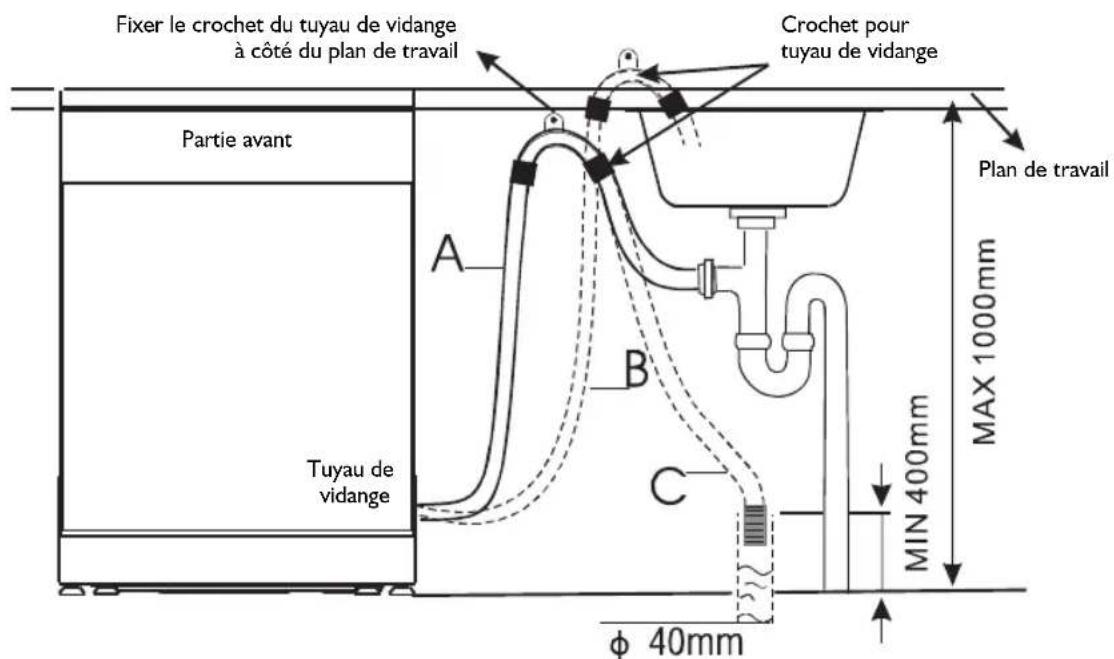

Branchement des tuyaux de vidange

Enfilier le flexible de vidange dans un tuyau de diamètre minimum 4 cm, ou le vider dans l'évier en évitant de le courber ou de former des pincements. Utiliser le support en plastique spécial fourni avec l'appareil (figure 6). L'extrémité libre du tuyau doit être à une hauteur comprise entre 400 et 1.000 mm et ne doit pas être immergee dans l'eau pour éviter le reflux.

ATTENTION: le support en plastique spécial du tuyau doit etre solidement fixe au mur pour empêcher que le tuyau de vidange rouge en perdant de I'eau.

Figure 6 Raccordement du tuyau de vidange.
AVERTISSEMENT. Accrocher le tuyau de vidange en mode A, B ou C

Installation du lave-vaiselle

I. Monter la porte du meuble sur le cote extérieur de la porte du lave-vaisselle en utilisant les étriers fournis. Utiliser le gabarit de positionnement des étriers.
2. Régler la tension des ressorts de la porte avec une clé à douille en la tournant en sens horsaire pour serrer les ressorts à droite et à gauche. Si on ne regle pas la tension on risque d'endommager le lavevaisselle (figure 2).
3. Relier le tuyau d'alimentation au circuit d'eau froide.
4. Relier le tuyau de vidange. Voir le schéma (figure 6)
5. Relier le cordon d'alimentation.
6. Fixer la bande anti-condensation sous le plan de travail du meuble. Contrôler que la bande anti-condensation soit au niveau du bord du plan de travail.
7. Installer le lave-vaiselle.
8. Mettre le lave-vaiselle de niveau. Les pieds postérieurs peuvent etre regles par la partie anterieure du lave-vaiselle en tournant les vis sur les cotes du cote gauche et droite du meuble (figure 5A). Pour regler les pieds antérieurs, utiliser une cle et tourner les pieds antérieurs jusqu'ao ce que le lave-vaiselle soit de niveau (figure 5B).
9. Le lave-vaisse doit être installé de façon stable. Cela peut être obtenu de deux façon :

A. Plan de travail normal - Fixer au plan de travail avec deux vis à bois en s'assurant que le lavevaisselle ne touche pas la surface (figure 6).

B. Plan de travail en marbre ou granit - Fixer l'étrier sur le panneau lésral du lave-vaisse et fixer le lave-vaisse au meuble. Appliquer le cache en caoutchouc sur la vis (figure 7).

Figure 7

Le lave-vaiselle doit être mis de niveau pour assurer un fonctionnement correct des paniers et obtenir les membresurs résultats de lavage.

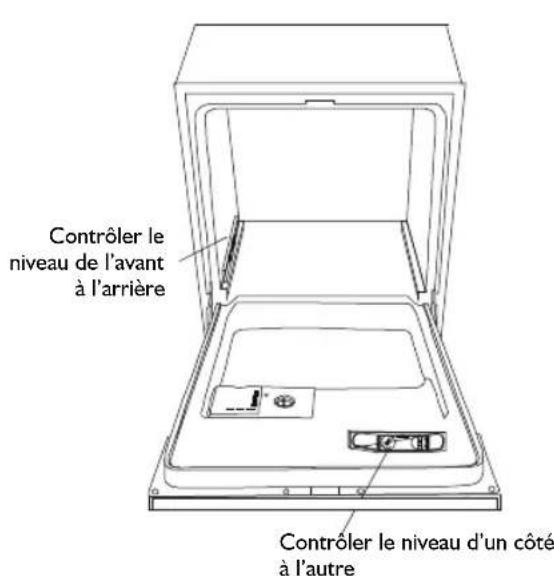

I. Installer le niveau sur la porte et la glissiere du panier à l'intérieur de la cuve, comme illustré, pour vérifier que le lave-vaiselle est de niveau.
2. Mettre le lave-vaisselle de niveau en reglant chaque pied.
3. Quand on met de niveau le lave-vaiselle, attention a ne pas le renverser.

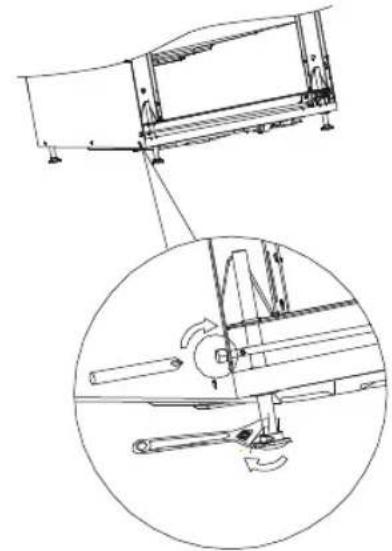

Figure 8 Illustration du réglage des pieds.

REMARQUE: la hauteur maximum de réglage des pieds est de 60 mm.

Branchement électrique

AVERTISSEMENT :

Pour la sécurité personnelle :

• NE PAS UTILISER DE RALLONGE OU D'ADAPTATEUR SUR CET APPAREIL.
• NE PAS COUPER OU RETIRER LA MISE À LA TERRE DE LA FICHE DU CORDON D'ALIMENTATION.

Exigences électriques

Lire sur la plaquette la valeur de tension nominale et brancher le lave-vaisselle à une alimentation adaptée. Utiliser un fusible de 10 amp, il est conseilé d'installer un fusible ou un interrupteur de retard et d'utiliser un circuit séparé uniquement pour cet apparéil.

AVERTISSEMENT :

Avant d'utiliser l'appareil, vérifier que la mise à terre est réalisée correctement

Branchementélectrique

Contrer que les valeurs de tension et de fréquence correspondant à celles indiquées sur la plaquette. Insérer la fiche seulement dans une prise mise à la terre. Si la prise électrique n'est pas adaptée à la fiche de l'appareil, remplacer la prise只为tot qu'utiliser des adaptateurs ou des dispositifs similaires susceptibles de provoquer une surchauffe et des brûlures

Instructions concerning la mise à la terre

Cet apparéil doit être mis à la terre. En cas de dysfonctionnement ou de défaillance, la mise à la terre réduira le risque de chocs électriques en fournissant une voie de moindre résistance au courant électrique. Cet apparéil est équipé d'un cordon avec conducteur de terre et fiche de mise à la terre. La fiche doit être insérée dans une prise ajustate mise à la terre dans le respect des règlementations locales.

AVERTISSEMENT :

Une mise à la terre incorrecte peut provoquer des secousses électriques. En cas de doute sur la mise à la terre de l'appareil, contacter un électricien qualifié ou un technicien du service d'assistance. Ne pas modifier la fiche fournie avec l'appareil; si elle n'est pas compatible avec la prise, faire installer une prise adaptée par un électricien qualifié.

AVERTISSEMENT :

Pour éviter toute stagnation d'eau dans le tuyau d'alimentation, fermer le robinet d'eau après usage. (pour les modèles dépourvus de tuyau d'alimentation de sécurité).

Raccordement à l'eau froide

L'appareil doit être branché au réseau hydrique par des tuyaux flexibles neufs, les valeurs tuyaux ne doivent pas être réutilisés.

La pression de l'eau doit être comprise entre 0,04 MPa et 1 MPa. Si la pression descend en-dessous du minimum, contacter notre service d'assistance.

I. Extraire complètement les tuyaux de replissage de sécurité du rangement se trouvant à l'arrête de la machine.
2. Serrer les vis du tuyau de replissage de sécurité sur le robinet filtré 3 / 4
3. Avant de démarrer le lave-vaisselle, ouvrir complètement l'arrivée d'eau.

Tuyau de replissage de sécurité

Le tuyau de replissage de sécurité est doté de parois doubles. Le dispositif d'intervention garantit l'interruption du débit d'eau en cas de rupture du tuyau d'arrivée et en cas de replissage avec de l'eau dans l'espace entre le tuyau d'arrivée et le tuyau ondulé externe.

AVERTISSEMENT :

Si un tuyau relié à un dispositif d'aspersion dans l'évier est installé sur la même canalisation d'eau que le lave-vaisse, il y a risques d'éclatement. Si votre évier est équipé d'un dispositif de ce type, débrancher le tuyau et installer le bouchon sur l'orifice.

Comment débrancher le tuyau de replissage de sécurité

I. Fermer le robinet d'eau.
2. Diminuer la pression de l'eau en appuyant le bouton de dépressurisation. Une pression moindre vous protège ainsi que la pierce contre les jets violents.
3. Dévisser le tuyau d'arrivée de sécurité du robinet.

Branchement à la prise d'eau froide

Brancher le tuyau d'alimentation en eau froide à un connecteur filtré 3/4 , en contrôle qu'il soit bien serré.

Si les tuyaux d'eau sont neufs et sont restés longtemps inutilisés, faire couler l'eau et vérifier qu'elle soit propre sans impuretés. Sans cette précaution on risque le colmatage du point d'arrivée d'eau, en endommageant l'appareil.

Branchement à la prise d'eau chaude

L'installation hydraulique qui alimente l'appareil peut etre branché au circuit d'eau chaude domestique (installation centralisée, installation de chauffage), a condition de ne pas depasser la temperature de 60^ Dans ce cas, la durée du cycle de lavage sera plus courte de 15 minutes et I'efficacite du lavage reduite de façon importante.

Le branchement à la conduite d'eau chaude doit se faire de la même façon que pour le branchement au circuit d'eau froide.

Positionnement de l'appareil

Installer l'appareil dans la position voulue. La partie postérieure doit etre appuyee a la paroi arriere et les cotes le long du meuble adjacent ou des parois. Les tuyaux d'alimentation et de vidange de I'eau peuvent etre installés a droite ou a gauche pour faciliter une installation correcte.

Comment vider l'eau en excès des tuyaux

Si un évier est d'une hauteur dépassant 1.000 mm du sol, l'eau en excès dans les tuyaux ne peut pas être vidée directement dans l'évier. Dans ce cas il sera nécessaire de vider l'eau en excès dans les tuyaux dans un bac ou un recipient adapté hors de l'évier et en position plus BASSE par rapport à l'évier.

Vidange de l'eau

Connector le tuyau de vidange de l'eau. Le tuyau de vidange doit être monté correctement pour éviter les fuites d'eau.

Veiller à ce que le tuyau d'arrivée d'eau ne soit pas pié ou écrasé.

Rallonge

Si une rallonge est nécessaire sur le tuyau de vidange, utiliser un tuyau identique.

La rallonge ne doit pas avoir plus de 4 metres, sous peine de réduire l'efficacité de la machine.

Raccordement au siphon

Le raccordement au siphon doit etre a une hauteur comprise entre 50~cm (minimum) et 100 cm (maximum) du fond du lave-vaiselle. Le tuyau de vidange d'eau doit etre fixe par collier.

Demarrage du lave-vaisselle

Avant de démarrer le lave-vaiselle contrôle ce qui suit.

I. Si le lave-vaiselle est de niveau et correctement fixé
2 Si la vanne d'arrivée d'eau est ouverte
3 S'il y a des fuites aux raccordements des tuyaux
4 Si les cables electriques sont branchés et tendus
5 Se l'alimentation est allumée
6 Si les tuyaux d'alimentation et de vidange sont inversés
7 Tout le matériel d'emballage et les autocollants doivent être retirés de la machine

ATTENTION : après l'installation conserver ce manuel. Le contenu de ce manuel est très utile pour les utilisateurs.

SUGGESTIONS POUR LA SOLUTION DES PROBLEMES

Avant de contacter le service d'assistance

En examinant la fiche ci-dessous vous pourriez ne pas avoir besoin de contacter le service d'assistance

Problèmes techniques

Problème Causes	possibles Que faire
Le lave-vaiselle ne se met pas en marche	Fusible grillé ou disjoncteur déclenché	Remplacer le fusible ou réarmer le disjoncteur. Couper tout autre apparéil branché au même circuit que le lave-vaiselle
	L'alimentation électrique est éteinte	S'assurer que le lave-vaiselle est allumé et que la porte est bien fermée. S'assurer que le cable d'alimentation est branché à la prise murale
	Code d'erreur : El ; la pression d'acciviée d'eau est insuffisante	Contrôler que le tuyau d'alimentation en eau est relié correctement et que le robinet d'eau est ouvert
	La porte du lave-vaiselle n'est pas fermée correctement	S'assurer que la porte se ferme correctement et la bloquer
L'eau ne sort pas du lave-vaiselle	Tuyau de vidange plié Contrôler le tuyau de vidange
	Filtre colmaté Contrôler le filtre (voir section « Nettoyage du filtre »)
	Évier de cuisine bouché	Contrôler l'évier pour s'assurer qu'il se vide correctement. Si le problème est l'évier de la cuisine qui ne vide pas, contacter un plombier et non pas un technicien des lave-vaiselle.

Problèmes généraux

Problème Causes	possibles Que faire
Présence de mousse dans la cuve	Détergent non adapté Utiliser exclusive	Vement des détergents pour lave-vaisselle. En cas d'excess de mousse, ouvrir le lave-vaisselle et laisser évaporer. Verser 4 litres d'eau froide dans la cuve. Fermer et bloquer le lave-vaisselle, puis lancer le cycle "Trempage" pour vider l'eau. Recommencer si nécessaire.
	Fuite de liquide de rinceage Les fuites	de liquide de rinceage doivent toujours être éliminées immeditatement avec un linge.
Intérieur de la cuve taché	You've izcutilé des détergents contenant du colorant	Vérifier que le produit est sans colorant.
Pellicule blanche sur la surface interne	Minéaux dans l'eau dure Pour nettoy	er l'intérieur du lave-vaisselle utiliser une éponge humide avec du détergent pour lave-vaisselle et porter des gants en caoutchouc. Ne pas utiliser de détergent pour lave-vaisselle, sous peine de former de la mousse.
Taches de rouille sur les couverts	Les objets tachés ne résistant pas à la corrosion.	-
	Après l'avout de sel chaque cycle n'a été lancé. Traces de sel dans le cycle de lavage.	Démarrer always un cycle de lavage rapide sans vaisselle dans la machine et sans selectionner la fonction "Turbo" (si cette fonction est installée), après avoir ajouté du sel.
	Le couvercle de l'adoucisseur n'est pas fermé correctement	Contrôler le couvercle. Vérifier qu'il est bien fermé.

Bruit

Problème Causes	possibles Que faire
Coups dans la cuve de lavage	Un bras d'aspersion heurte un objet dans le panier.	Interrompre le cycle, remettre les objets en place qui font obstacle au bras d'aspersion.
Heurts dans la cuve de lavage	La vaisse n'est pas installée correctement dans la cuve de lavage.	Interrompre le programme et remettre la vaisse en place.
Chocs dans les tuyaux d'eau	Cela peut être lié à l'installation sur place ou à la section des tuyaux.	Cela neporte pas préjudice au fonctionnement du lave-vaisse ; en cas de doute contacter un plombier qualifié.

Résultats de lavage insatisfaisants

Problème Causes	possibles Que faire
La vaiselle n'est pas propre	Les assiettes n'ont pas été chargées correctement.	Voir les remarques à la section «Chargement des paniers du lave-vaisselle».
	Le programme n'est pas assez intensif.	Sélectionner un programme plus intensif.Consulter la « Table des cycles de lavage ».
	Le dénergent distribué est insuffisant.	Utiliser plus de dénergie ou changer de type de dénergie.
	De la vaiselle bloque les bras d'aspersion	Remettre en place la vaiselle de façon que les bras tournent librement.
	Le groupe filtreet au fond de la cuve de lavage n'est pas propre ou n'est pas monté correctement. Ceci peut boucher les gicleurs des bras d'aspersion.	Nettoyer et/ou monter correctement le groupe filtré. Nettoyer les gicleurs des bras d'aspersion. Voir la section «Nettoyage des bras d'aspersion ».
Halos sur les verres Combinaison d'eau douce et d'un excès de dénergie.	Utiliser moins de dénergie si l'eau est douce et sélectionner un cycle plus court pour des verres plus propres.
Signes noirs ou gris sur les assiettes	Les ustensiles aluminium ont frotte contre les assiettes.	Utiliser un dénergie légèrement abrasif pour éliminer les marques.
Résidus de dénergie dans le distributeur	Les assiettes bloquent le distributeur à dénergie.	Recharger les assiettes correctement.

La vaisse n'est pas seche

Problème Causes	possibles Que faire
Résultats de séchage non satisfaisants	Chargement non correct Charger le rince	lave-vaisselle conformément aux instructions.
	Le dosage du liquide de rinceage est trop bas	Augmenter la quantité de liquide de rinceage / replir le distributeur de liquide de rinceage.
	La vaisselle est enlevée trop+tôt	Ne videz pas le lave-vaisselle juste après le lavage. Ouvrir légèrement la porte pour faire sortir la vapeur. Commencer à vider le lave-vaisselle seulement lorsque les assiettes sont devenues tièdes au doigt. Vider en premier le panier inférieur. De cette façon on évite les égouttements d'eau des assiettes du haut.
	Un programme erroné a été sélectionné	Dans le programme rapide la température de lavage est inférieure. Cela perturbe les résultats du lavage. Choisir un cycle de lavage plus long.
	Utilisation de couverts dont le revêtement est de mauvaise qualité	Le séchage est plus difficile avec ces couverts. Les couverts de ce type ne sont pas prévus pour lavage en lave-vaisselle.

AVERTISSEMENT :

• En cas de condition de trop-plein, eteindre l'alimentation en eau principale avant de contacter le service d'assistance.
• S'il y a de l'eau dans la cuve à cause d'un trop plein ou d'une fuite, retarder cette eau avant de redémarrer le lave-vaiselle.

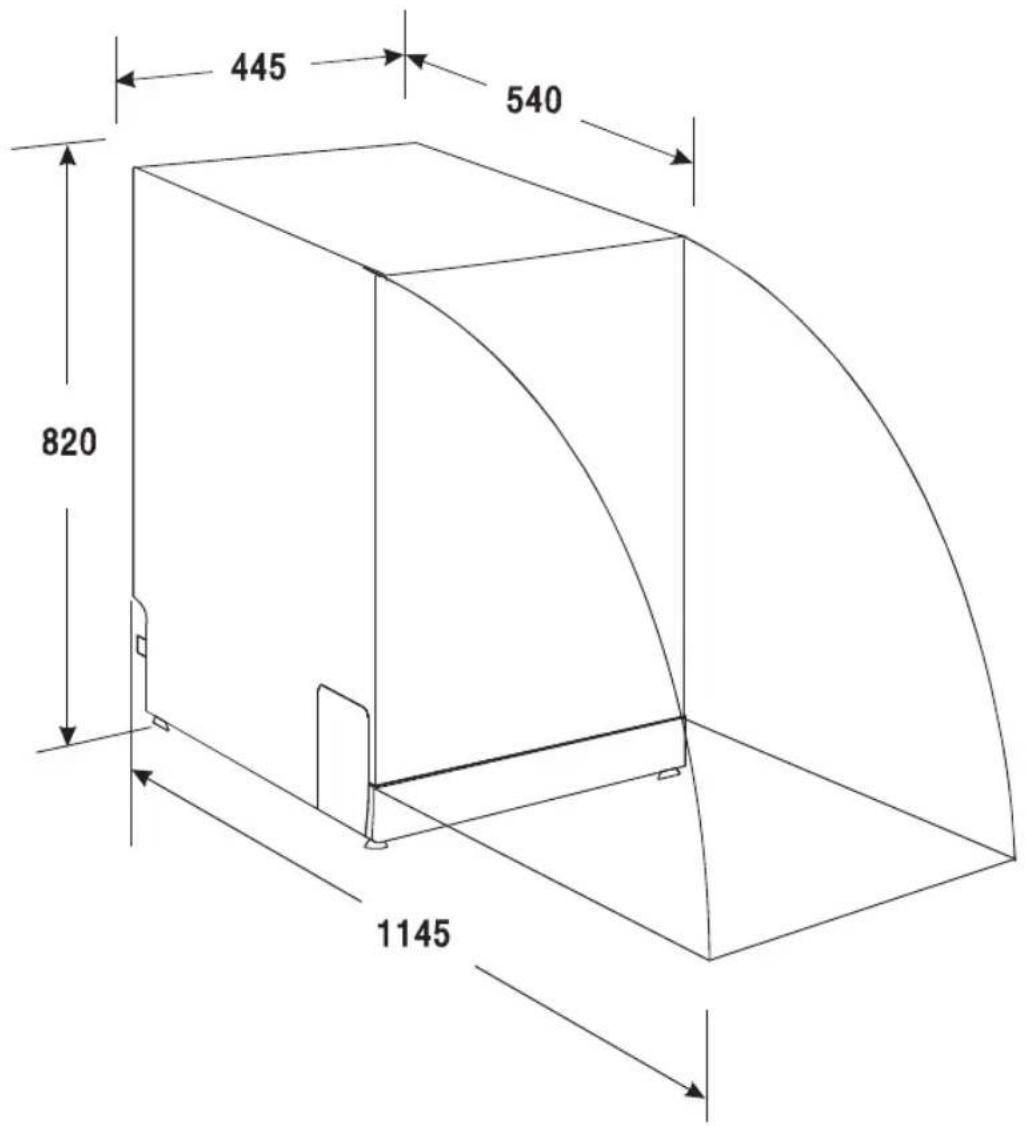

DONNÉES TECHNIQUES

Hauteur 820 mm (réglable + 60 mm)
Largeur 445 mm
Profondeur 540 mm
Charge de tension Consulter la plaquette des spécifications
Pression d'eau 0,04-1,0 MPa
Raccordement à l'eau chaude Max. 60°C
Alimentation électrique Consulter la plaquette des spécifications
Capacité de chargement 9 couverts

BELANGRIJKE VEILIGHEIDSMAATREGELEN
