BEDIENUNGSANLEITUNG ADC 456 IGNIS

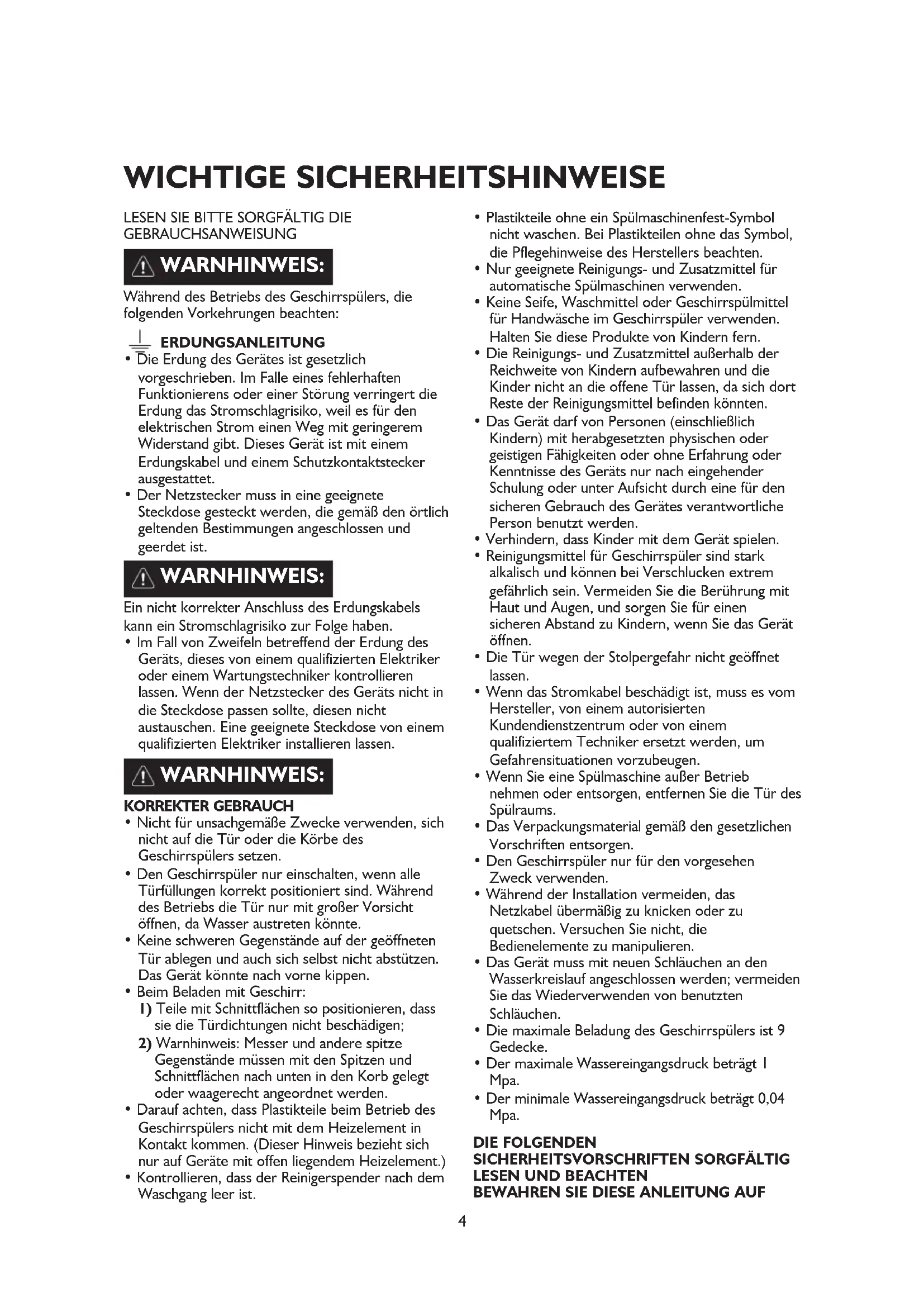

GEBRAUCHSANWEISUNG Während des Betriebs des Geschirrspülers, die folgenden Vorkehrungen beachten: ERDUNGSANLEITUNG

• Die Erdung des Gerätes ist gesetzlich vorgeschrieben. Im Falle eines fehlerhaften Funktionierens oder einer Störung verringert die Erdung das Stromschlagrisiko, weil es für den elektrischen Strom einen Weg mit geringerem Widerstand gibt. Dieses Gerät ist mit einem Erdungskabel und einem Schutzkontaktstecker ausgestattet.

• Der Netzstecker muss in eine geeignete Steckdose gesteckt werden, die gemäß den örtlich geltenden Bestimmungen angeschlossen und geerdet ist. Ein nicht korrekter Anschluss des Erdungskabels kann ein Stromschlagrisiko zur Folge haben.

• Im Fall von Zweifeln betreffend der Erdung des Geräts, dieses von einem qualifizierten Elektriker oder einem Wartungstechniker kontrollieren lassen. Wenn der Netzstecker des Geräts nicht in die Steckdose passen sollte, diesen nicht austauschen. Eine geeignete Steckdose von einem qualifizierten Elektriker installieren lassen. KORREKTER GEBRAUCH

• Nicht für unsachgemäße Zwecke verwenden, sich nicht auf die Tür oder die Körbe des Geschirrspülers setzen.

• Den Geschirrspüler nur einschalten, wenn alle Türfüllungen korrekt positioniert sind. Während des Betriebs die Tür nur mit großer Vorsicht öffnen, da Wasser austreten könnte.

• Keine schweren Gegenstände auf der geöffneten Tür ablegen und auch sich selbst nicht abstützen. Das Gerät könnte nach vorne kippen.

• Beim Beladen mit Geschirr:

1) Teile mit Schnittflächen so positionieren, dass

sie die Türdichtungen nicht beschädigen;

2) Warnhinweis: Messer und andere spitze

Gegenstände müssen mit den Spitzen und Schnittflächen nach unten in den Korb gelegt oder waagerecht angeordnet werden.

• Darauf achten, dass Plastikteile beim Betrieb des Geschirrspülers nicht mit dem Heizelement in Kontakt kommen. (Dieser Hinweis bezieht sich nur auf Geräte mit offen liegendem Heizelement.)

• Kontrollieren, dass der Reinigerspender nach dem Waschgang leer ist.

• Plastikteile ohne ein Spülmaschinenfest-Symbol nicht waschen. Bei Plastikteilen ohne das Symbol, die Pflegehinweise des Herstellers beachten.

• Nur geeignete Reinigungs- und Zusatzmittel für automatische Spülmaschinen verwenden.

• Keine Seife, Waschmittel oder Geschirrspülmittel für Handwäsche im Geschirrspüler verwenden. Halten Sie diese Produkte von Kindern fern.

• Die Reinigungs- und Zusatzmittel außerhalb der Reichweite von Kindern aufbewahren und die Kinder nicht an die offene Tür lassen, da sich dort Reste der Reinigungsmittel befinden könnten.

• Das Gerät darf von Personen (einschließlich Kindern) mit herabgesetzten physischen oder geistigen Fähigkeiten oder ohne Erfahrung oder Kenntnisse des Geräts nur nach eingehender Schulung oder unter Aufsicht durch eine für den sicheren Gebrauch des Gerätes verantwortliche Person benutzt werden.

• Verhindern, dass Kinder mit dem Gerät spielen.

• Reinigungsmittel für Geschirrspüler sind stark alkalisch und können bei Verschlucken extrem gefährlich sein. Vermeiden Sie die Berührung mit Haut und Augen, und sorgen Sie für einen sicheren Abstand zu Kindern, wenn Sie das Gerät öffnen.

• Die Tür wegen der Stolpergefahr nicht geöffnet lassen.

• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von einem autorisierten Kundendienstzentrum oder von einem qualifiziertem Techniker ersetzt werden, um Gefahrensituationen vorzubeugen.

• Wenn Sie eine Spülmaschine außer Betrieb nehmen oder entsorgen, entfernen Sie die Tür des Spülraums.

• Das Verpackungsmaterial gemäß den gesetzlichen Vorschriften entsorgen.

• Den Geschirrspüler nur für den vorgesehen Zweck verwenden.

• Während der Installation vermeiden, das Netzkabel übermäßig zu knicken oder zu quetschen. Versuchen Sie nicht, die Bedienelemente zu manipulieren.

• Das Gerät muss mit neuen Schläuchen an den Wasserkreislauf angeschlossen werden; vermeiden Sie das Wiederverwenden von benutzten Schläuchen.

• Die maximale Beladung des Geschirrspülers ist 9 Gedecke.

• Der maximale Wassereingangsdruck beträgt 1 Mpa.

• Der minimale Wassereingangsdruck beträgt 0,04 Mpa. DIE FOLGENDEN

SICHERHEITSVORSCHRIFTEN SORGFÄLTIG

BEWAHREN SIE DIESE ANLEITUNG AUF

WARNHINWEIS: WARNHINWEIS: WARNHINWEIS: WICHTIGE SICHERHEITSHINWEISE5

• Dieses Gerät besteht aus recyclebaren oder weiterverwendbaren Materialien. Die Entsorgung muss entsprechend der lokalen gesetzlichen Vorschriften erfolgen. Vor der Entsorgung das Netzkabel abschneiden, so dass das Gerät nicht mehr benutzt werden kann.

• Für detaillierte Informationen zum Transport und Recycling dieses Produkts, sich an die für die Mülltrennung zuständigen lokalen Behörden oder an die Verkaufsstelle des Geräts wenden.

ENTSORGUNG DES VERPACKUNGSMATERIALS

• Das Verpackungsmaterial ist zu 100% recyclebar, was am Symbol zu erkennbar ist. Die verschiedenen Verpackungsteile dürfen nicht in die Umwelt gelangen, sondern müssen entsprechend den lokalen gesetzlichen Vorschriften entsorgt werden.

ENTSORGUNG DES GERÄTS

• Dieses Gerät besitzt eine WEEE-Kennzeichnung in Konformität zur europäischen Richtlinie 2002/96/EG zum Elektro- und Elektronikgeräte-Abfall.

• Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen.

• Das Symbol auf dem Produkt oder den Begleitdokumenten zeigt an, dass dieses Gerät nicht als Haushaltsmüll behandelt werden darf, sondern einer zuständigen Sammelstelle für die Wiederverwertung von elektrischen und elektronischen Geräten übergeben werden muss.

HINWEISE FÜR DIE UMWELTSICHERHEIT

Bitte die Verpackungsmaterialien des Geschirrspülers korrekt entsorgen. Alle Verpackungsmaterialien sind recyclebar. Die Plastikteile sind mit der internationalen Standard-Kennzeichnung versehen:

• PE für Polyethylen, das z.B. für die Einwickelfolien verwendet wird

• PS für Polystyrol, das z. B. zum Auffüllen verwendet wird

• POM für Polyoxymethylen, das z.B. für Plastikklammern verwendet wird

• PP für Polypropylen,das z.B. für den Salzbehälter verwendet wird

• ABS für Acrylnitril-Butadien-Styrol, das z.B.für die Bedienblende verwendet wird.

• Das Verpackungsmaterial ist für Kinder potentiell gefährlich.

• Für die Entsorgung des Verpackungsmaterials eine Abfallsammelstelle aufsuchen. Das Netzkabel abschneiden und das Türschloss unbrauchbar machen.

• Die Verpackungsmaterialien aus Karton sind aus Altpapier und müssen bei einer Abfallsammelstelle getrennt entsorgt werden.

• Durch korrektes Entsorgen dieses Produktes können Schäden an der Umwelt und der Gesundheit des Menschen vermieden werden, die durch eine fehlerhafte Entsorgung entstehen könnten.

• Für weitere Informationen zum Recycling dieses Produktes, wenden Sie sich bitte an die örtlichen Behörden oder an eine Abfallsammelstelle. ENTSORGUNG: dieses Produkt nicht im Restmüll entsorgen. Abfälle dieser Art müssen getrennt gesammelt und gesondert entsorgt werden. WARNHINWEIS: ENTSORGUNGWICHTIG! Für ein optimales Funktionieren des Geschirrspülers die Betriebsanleitung vor dem Erstgebrauch gut durchlesen. Bedienblende Bauteile des Geschirrspülers

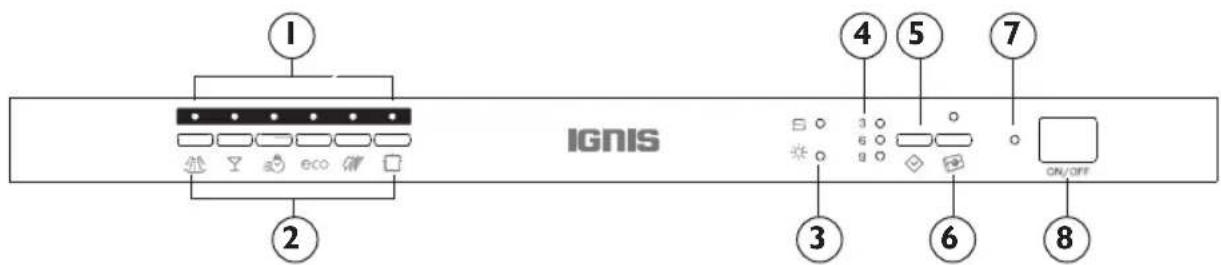

1 Kontrolllleuchten der Programme: wenn ein Waschprogramm eingestellt wird, schaltet sich die entsprechende Kontrollleuchte ein. 2 Programmtasten: zur Wahl des gewünschten Waschprogramms die entsprechende Taste drücken. 3 Salz- und Klarspüleranzeige: diese schalten sich ein, wenn der Regeneriersalzbehälter oder der Klarspülmitteldosierer aufgefüllt werden müssen. 4 Anzeige der Startverzögerung: zeigt an, das die Startzeit um 3, 6 oder 9 Stunden verzögert wird. 5 Taste der Startverzögerung: die Taste drücken, um die Stunden einzustellen, bis das Waschprogramm startet. Das Waschprogramm kann um 3, 6 oder 9 Stunden verzögert werden. 6 Kontrollleuchte 3 in I/Taste zum Betrieb mit 3 in 1: zur Auswahl und Anzeige von 3 in 1. 7 Einschalt-Kontrollleuchte: schaltet sich ein, wenn die ON/OFF Taste gedrückt wird. 8 Taste ON/OFF: zum Ein- und Ausschalter des Geschirrspülers. 1 Oberkorb 2 Sprüharme 3 Unterkorb 4 Regeneriersalzbehälter 5 Hauptfilter 6 Reinigerspender 7 Tassenhalter 8 Besteckkorb 9 Gober Filter 10 Klarspülmitteldosierer 11 Anschluss Abflussrohr 12 Anschluss Wasserzulaufschlauch onOff BETRIEBSANLEITUNG

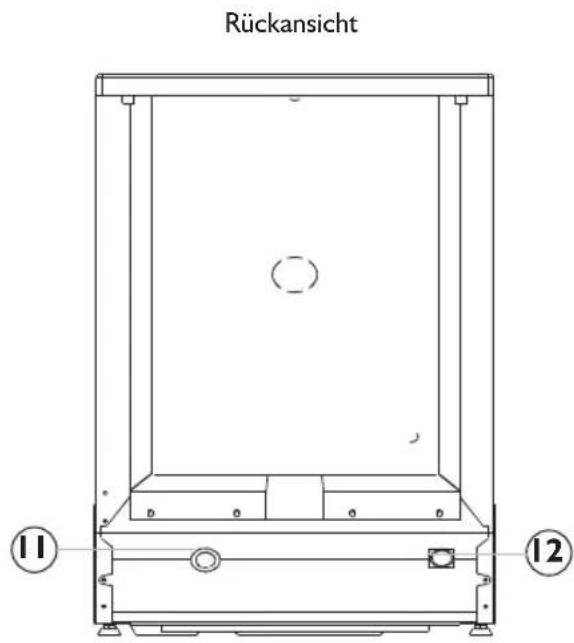

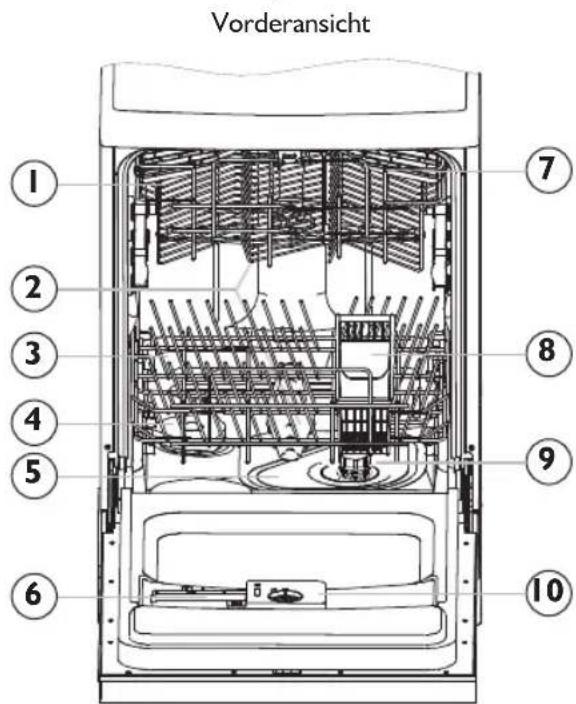

Vorderansicht Rückansicht

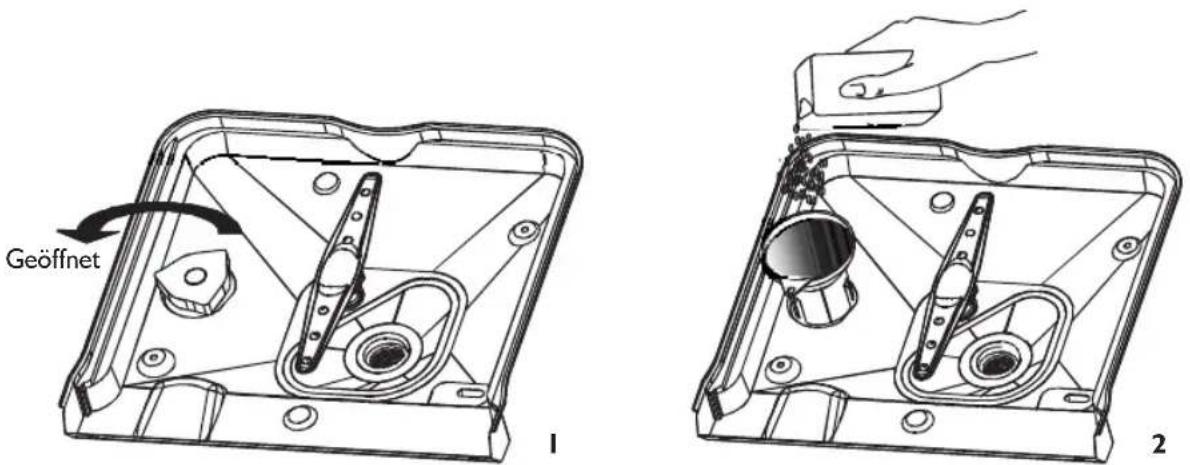

Vor dem ersten Gebrauch des Geschirrspülers: A. Regeneriersalzspender regulieren B. Einen ½ Liter Wasser in den Salzbehälter gießen, dann mit Regeneriersalz auffüllen. C. Den Klarspüldosierer auffüllen D. Den Reinigerspender auffüllen A. Salzbehälter Der Salzbehälter muss von Hand eingestellt werden, dabei auf die Wasserhärte achten. Der Salzbehälter hat die Funktion das Wasser von Mineralien und Salzen zu befreien, die den Betrieb des Geräts beeinträchtigen könnten. Je höher der Anteil dieser Mineralien und Salze, desto höher ist der Härtegrad des Wassers. Der Salzbehälter sollte je nach Härtegrad des örtlichen Wassers eingestellt werden. Um den Härtegrad des örtlichen Wassers in Erfahrung zu bringen, sollte man sich an den Trinkwasserversorger wenden. Einstellung des Salzverbrauchs Der Geschirrspüler ermöglicht die Einstellung des Salzverbrauchs je nach Härtegrad des Wassers. So wird der Salzverbrauch optimiert und personalisiert. Für die Einstellung des Salzverbrauchs wie folgt vorgehen.

1. Den Deckel des Salzbehälters aufschrauben.

2. Der Behälter ist mit einem Ring mit Pfeil ausgestattet (siehe Abbildung an der

Seite), wenn erforderlich den Ring gegen den Uhrzeigersinn drehen, von “-” bis “+”, je nach Härtegrad. Es wird empfohlen bei der Einstellung die folgende Tabelle zu beachten: Anmerkung 1 °dH = 1,25 °Clarke = 1,78 °fH = 0,178 mmol/l °dH = deutscher Härtegrad °fH = französischer Härtegrad °Clarke = britischer Härtegrad Den örtlichen Trinkwasserversorger kontaktieren, um den Härtegrad des Wassers zu erfahren. Bitte beachten: wenn das Geschirrspüler-Modell keinen Regeneriersalzspender vorsieht, kann dieser Abschnitt übersprungen werden. Regeneriersalzspender Der Härtegrad des Wassers ist örtlich unterschiedlich. Wenn Wasser mit hohem Härtegrad verwendet wird, formen sich Ablagen auf dem Geschirr und den Maschinenteilen. Das Gerät ist mit einem speziellen Regeneriersalzspender ausgestattet, dessen Salz spezifisch dazu konzipiert wurde, Kalk und andere Mineralien des Wassers zu entfernen. Anmerkung 2 / = Ein Nachfüllen des Salz ist nicht nötig – = Einstellung in Richtung “-” + = Einstellung in Richtung “+” Zentral = Einstellung zwischen “-” und “+”

Schalterstellung Salzverbrauch (Gramm/Zyklus) Autonomie (Zyklen/1 kg) ° dH °fH °Clarke mmol/l 0~8 0~14 0~10 0~1,4 / 0 / 8~22 14~39 10~28 1,4~3,9 – 20 50 22~45 39~80 28~56 3,9~8 Zentral 40 25 45~60 80~107 56~75 8~11 + 60 168 B. Auffüllen des Regeneriersalzspenders. Dazu Regeneriersalz für Haushalts-Geschirrspülmaschinen verwenden. Der Salzbehälter befindet sich unter dem Unterkorb und muss wie folgt aufgefüllt werden. Achtung!

• Nur Regeneriersalz für Haushalts-Geschirrspülmaschinen verwenden! Alle anderen Salzarten nicht extra spezifisch für Geschirrspüler, insbesondere Haushaltssalz, beschädigen den Regeneriersalzspender. Der Hersteller gibt keine Garantie auf Schäden, die durch die Verwendung von ungeeignetem Salz hervorgerufen wurden.

• Das Salz erst vor dem Beginn eines kompletten Waschzyklusses einfüllen. So wird vermieden, dass ausgetretene Salzkörner oder Salzwasser für einen längeren Zeitraum auf dem Boden der Maschine bleiben und korrosiv wirken. A. Den Unterkorb entfernen und den Deckel des Salzbehälters abschrauben. (1) B. Vor dem ersten Waschzyklus einen Liter Wasser in den Salzbehälter gießen. C. Den Trichter (mitgeliefert) in die Öffnung positionieren und circa 1 kg Salz einfüllen. Es ist normal, dass dabei eine kleine Menge Wasser austritt. (2). D. Nach dem Auffüllen des Behälters, den Deckel entgegen den Uhrzeigersinn gut festdrehen. E. Normalerweise schaltet sich die Kontrollleuchte des Salzes nach 2-6 Tagen nach dem Auffüllen ab. F. Sofort nach dem Auffüllen des Salzbehälters muss ein Waschprogramm gestartet werden (wir empfehlen ein Einweich- oder Expressprogramm). Sonst können das Filter- und Pumpensystem oder andere wichtige Bauteile der Maschine vom Salzwasser beschädigt werden. Diese Schäden stehen nicht unter Garantie. Bitte beachten:

1. Der Salzbehälter muss nur neu aufgefüllt werden, wenn sich die Kontrollleuchte an der Bedienblende

einschaltet. Wenn sich das Salz nicht gut auflöst, kann die Kontrollleuchte auch nach dem Auffüllen des Behälters eingeschaltet bleiben. Wenn die Bedienblende keine Kontrollleuchte vorsieht (bei einigen Modellen), kann auf der Basis der durchgeführten Waschzyklen bestimmt werden, ob Salz aufgefüllt werden muss.

2. Wenn Salz austritt, ein Einweich- oder Expressprogramm starten, um das überschüssige Salz zu

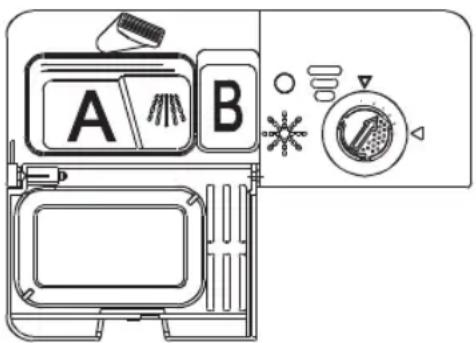

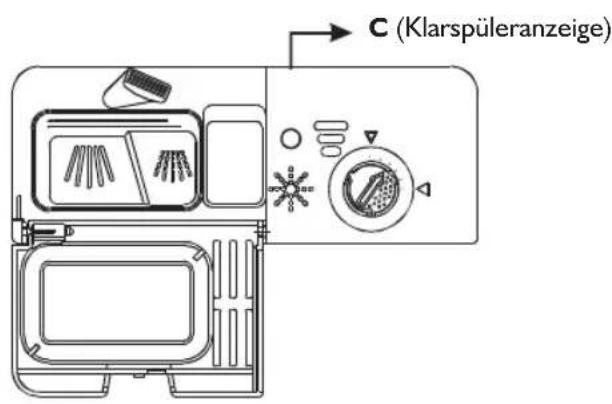

C. Den Klarspülerdosierer auffüllen. Klarspülerdosierer Der Klarspüler wird während des letzten Nachspülens abgegeben, um die Ablagerung von Tropfen auf den Tellern zu verhindern, was zu Flecken oder Streifen führen würde. Auch das Trocknen wird verbessert, da das Wasser von den Tellern abläuft. Der Geschirrspüler funktioniert mit flüssigem Klarspüler. Der Klarspülerdosierer befindet sich im Türinneren neben dem Reinigerspender. Zum Auffüllen des Dosierers den Deckel öffnen und den Klarspüler eingießen, bis die Niveauanzeige nicht komplett schwarz wird. Der Klarspülerdosierer hat ein Fassungsvermögen von circa 140 mi. Funktion des Klarspülers Der Klarspüler wird automatisch beim letzten Nachspülen abgegeben, um sicherzustellen, dass sorgfältig nachgespült wird und das Trocknen ohne Flecken und Streifen erfolgt. Achtung! Nur Markenklarspüler für Geschirrspülmaschinen verwenden. Den Klarspülerdosierer nie mit anderen Substanzen auffüllen (zum Beispiel Maschinengeschirrspülmittel oder Flüssigreiniger), da dadurch Schäden entstehen. Wann muss Klarspüler nachgefüllt werden Wenn die Bedienblende nicht mit einer Kontrollleuchte ausgestattet ist, kann der Niveaustand des Klarspülers an der Farbe der optischen Anzeige C neben dem Deckel beurteilt werden. Wenn der Klarspülerdosierer voll ist, ist die ganze Anzeige dunkel. Je mehr das Niveau des Klarspülers sinkt, desto kleiner wird der dunkle Punkt auf der Anzeige. Den Niveaustand des Klarspülers nie unter ¼ des Fassungsvermögens sinken lassen. Je mehr das Niveau des Klarspülers sinkt, desto kleiner wird der dunkle Punkt auf der Anzeige, wie auf der untenstehenden Abbildung. Voll 3/4 voll 1/2 voll 1/4 voll - Nachfüllen, um Flecken zu vermeiden Leer

C (Klarspüleranzeige)10 Klarspülerdosierer

1. Zum Öffnen des Klarspülerdosierers den Deckel in Pfeilrichtung “offen”

drehen (nach links) und herausnehmen.

2. Klarspüler in den Dosierer eingießen, dabei aber nicht übermäßig

3. Den Deckel zum Pfeil “offen” hin einlegen und in Richtung des Pfeils

“zu” drehen. Der Klarspüler wird während des letzten Nachspülens abgegeben, um die Ablagerung von Tropfen auf den Tellern zu verhindern, was zu Flecken oder Streifen führen würde. Auch das Trocknen wird verbessert, da das Wasser von den Tellern abläuft. Der Geschirrspüler funktioniert mit flüssigem Klarspüler. Der Klarspülerdosierer befindet sich im Türinneren neben dem Reinigerspender. Zum Auffüllen des Dosierers den Deckel öffnen und den Klarspüler eingießen, bis die Niveauanzeige nicht komplett schwarz wird. Der Klarspülerdosierer hat ein Fassungsvermögen von circa 140 mi. Darauf achten, dass möglichst nichts überläuft. Eventuell übergelaufenen Klarspüler mit einem feuchten Tuch entfernen. Vor dem Schließen der Tür des Geschirrspülers nicht vergessen den Deckel wieder anzubringen. Achtung! Eventuell beim Einfüllen ausgelaufenen Klarspüler mit einem saugstarken Lappen entfernen, um eine exzessive Schaumbildung im nachfolgenden Waschzyklus zu verhindern. Klarspülerdosierer regulieren Der Klarspülerdosierer hat sechs oder vier Einstellungen. Immer mit dem Dosierer auf “4” beginnen. Wenn das Geschirr nicht gut trocknet und fleckig ist, die Dosierung des Klarspülers erhöhen, dabei den Deckel entfernen und den Wahlschalter auf “5“. stellen. Wenn die Teller noch nicht perfekt trocknen oder weiterhin fleckig sind, den Wahlschalter auf die nachfolgende höhere Nummer stellen, bis die Teller keine Flecken mehr aufweisen. Es wird empfohlen den Dosierer auf “4” zu stellen. (Die Werkeinstellung ist “4”) HINWEIS Die Dosierung erhöhen, wenn nach dem Waschen Tropfen oder Kalkflecke an den Tellern sind. Die Dosierung senken, wenn weiße klebrige Flecke an den Tellern sind oder ein bläulicher Film auf den Gläsern und den Messerschneiden.

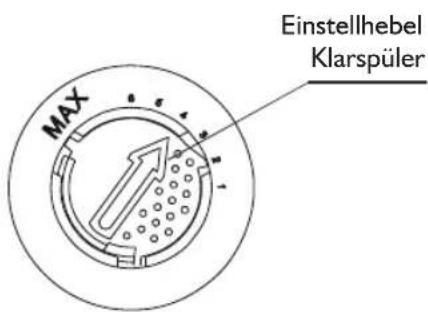

Einstellhebel Klarspüler11 D. Funktion des Maschinengeschirrspülmittels Die Reinigungsmittel und ihre chemischen Substanzen sind erforderlich, um den Schmutz vom Geschirr zu entfernen, ihn zu zerkleinern und abzutransportieren. Die Mehrheit der sich im Handel befindlichen Qualitätsreiniger eignen sich zu diesem Zweck. Konzentrierte Reiniger Je nach chemischer Zusammensetzung können die Maschinengeschirrspülmittel in zwei Grundtypen unter- teilt werden:

• Traditionelle alkalische Reiniger mit kaustischen Substanzen.

• Konzentrierte Reiniger von geringem alkalischen Inhalt mit natürlichen Enzymen. Die Benutzung von “normalen” Waschprogrammen gemeinsam mit konzentrierten Reinigern reduziert die Umweltbelastung und ist ideal für die Teller; diese Waschprogramme sind extra so gestaltet, dass der Schmutz von den Enzymen des konzentrierten Reinigers aufgelöst werden kann. Aus diesem Grund kann man mit “normalen” Waschprogrammen bei Verwendung von konzentrierten Reinigern die gleichen Ergebnisse erzielen, die man sonst nur mit “intensiven” Programmen erhält. Reiniger-Tabs Die Tabs unterschiedlicher Marken lösen sich mit unterschiedlicher Geschwindigkeit auf. Aus diesem Grund lösen sich eine Reiniger-Tabs bei Kurzprogrammen nicht vollständig auf und entwickeln ihre gesam- te Reinigungskraft nicht. Bei der Verwendung von Reiniger-Tabs sollte man daher längere Programme wählen, um eine komplette Entfernung der Reste des Reinigungsmittel zu gewährleisten. Reinigerspender Der Spender muss vor dem Beginn eines jeden Waschzyklus je nach den Angaben der Tabelle der Waschprogramme aufgefüllt werden. Dieses Gerät verwendet weniger Reiniger und Klarspüler als traditio- nelle Geschirrspülmaschinen. Im Allgemeinen reicht ein Esslöffel des Reinigungsmittels für ein normales Waschprogramm. Wenn das Geschirr sehr schmutzig ist, sollte mehr Reiniger verwendet werden. Den Reiniger immer kurz vor dem Start des Geschirrspülers zugeben, da er sonst hart werden könnte und sich nicht gut auflöst. Reinigungsmittelmengen Auf die Sperre drücken, um den Spender zu öffnen12 HINWEIS:

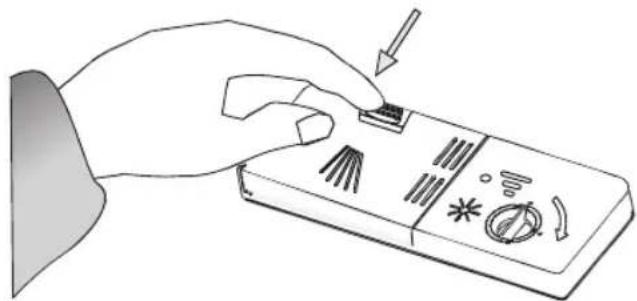

• Wenn der Deckel geschlossen ist, auf die Sperrtaste drücken.

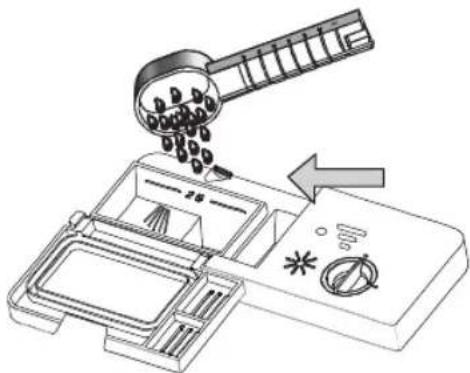

• Der Deckel öffnet sich. Den Reiniger immer kurz vor dem Start jedes Waschprogramms zugeben.

• Nur Markenklarspüler für Geschirrspülmaschinen verwenden. Maschinengeschirrspülmittel sind ätzend! Halten Sie diese Produkte von Kindern fern. Korrekter Gebrauch des Reinigungsmittels Nur Reiniger für Haushalts-Geschirrspülmaschinen verwenden. Das Reinigungsmittel kühl und trocken aufbewahren. Den Pulverreiniger nicht in den Spender einfüllen, bis das Waschprogramm gestartet werden kann. Einfüllen des Reinigers Den Spender mit dem Reinigungsmittel auffüllen. Das Zeichen zeigt die Dosierung an, wie hier rechts angegeben: A. Im Fach für den Hauptwaschgang steht “MIN” für ca. 20 g Reinigungsmittel. B. Im Fach für den Vorwaschgang für ca. 5 g Reinigungsmittel. Die auf der Konfektion angegebenen Herstellerempfehlungen für die Dosierung und Aufbewahrung beachten. Den Deckel schließen und drücken bis er einrastet. Wenn die Teller stark verschmutzt sind mehr Reinigungsmittel in das Vorwaschfach geben. So wird mehr Reinigungskraft während des Vorwaschgangs entwickelt. HINWEIS:

• Die Informationen zu den Reinigungsmittelmengen der einzelnen Programme befinden sich auf der letzten Seite.

• Dabei darauf achten, dass es aufgrund unterschiedlicher Verschmutzung und Härtegrade Unterschiede geben kann.

• Die Herstellerempfehlungen auf den Produktkonfektionen beachten. Reinigungsmittel Es gibt 3 Arten von Reinigern

1. Mit Phosphaten und Chlor

2. Mit Phosphaten ohne Chlor

3. Ohne Phosphate und ohne Chlor

Normalerweise sind die neuen Pulverreiniger ohne Phosphate. Daher entfällt auch ihre Funktion als Weichmacher des Wassers. In diesem Fall empfehlen wir den Salzbehälter mit Regeneriersalz zu füllen, auch wenn der Härtegrad des Wassers nur 6 dH beträgt. Wenn Reiniger ohne Phosphate mit hartem Wasser benutzt werden, formen sich häufig weiße Flecken auf Tellern und Gläsern. In diesem Fall mehr Reiniger verwenden, um bessere Ergebnisse zu erzielen. Reinigungsmittel ohne Chlor haben nur eine geringe weißmachende Wirkung. Verkrustungen und farbige Flecken werden nicht komplett entfernt. In diesem Fall ein Waschprogramm mit einer höheren Temperatur wählen. Alle Reinigungsmittel immer an einem sicheren Ort außerhalb der Reichweite von Kindern aufbewahren. Vor dem Start des Geschirrspülers immer Reinigungsmittel einfüllen. WARNHINWEIS:

Verwendung der Funktion 3 in 1 Der Geschirrspüler hat eine Funktion 3 in 1 bei der kein Salz und Klarspüler verwendet werden, sondern 3 in 1 Tabs. Dieser Geschirrspüler verfügt als Zubehör über einen Behälter für 3 in 1 Tabs. HINWEIS: Die 3 in 1 Tabs nur gemeinsam mit der Funktion 3 in 1 verwenden (bei der Wahl des Programms Intensiv/Normal/Express). Wenn 3 in 1 Tabs mit anderen Programmen verwendet werden, werden keine optimalen Ergebnisse erzielt.

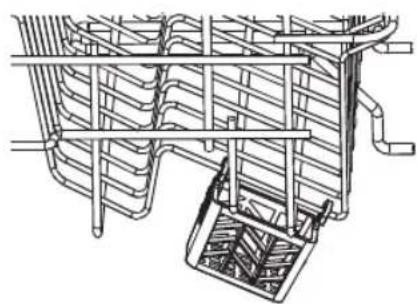

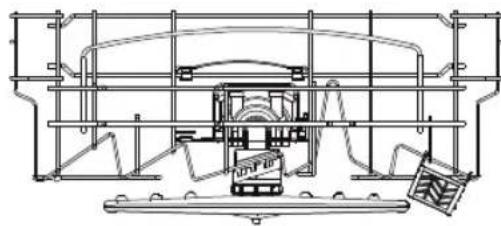

1. Die Abbildung unten zeigt wie der Behälter der 3 in 1

Tabs am Oberkorb eingehängt wird.

2. Den oberen Sprüharm drehen und die Position des 3 in 1

Behälters verändern, wenn er den Sprüharm behindert. Siehe untenstehende Abbildung.

3. Den 3 in 1 Tab in den Behälter legen und das 3 in 1

Programm starten. HINWEIS: Wenn 3 in 1/kompakte Reiniger verwendet werden, sicherstellen, dass die Ausmaße dem Behälter entsprechen, damit sie leicht eingelegt werden können und denselben nicht beschädigen.Damit Ihr Geschirrspüler optimale Ergebnisse erzielt, die folgenden Anweisungen beachten. Die Körbe und Besteckkörbe können je nach Modell variieren. Vor und nach dem Beladen des Geschirrspülers auf Folgendes achten Grobe Verschmutzungen am Geschirr manuell entfernen. Bratreste in Pfannen einweichen. Es ist nicht erforderlich, das Geschirr unter fließendem Wasser vorzuspülen. Das Geschirr wie folgt anordnen:

1. Tassen, Gläser, Töpfe und Pfannen müssen mit der Innenseite nach unten positioniert werden.

2. Gebogene Objekte oder mit Hohlräumen müssen so geneigt werden,dass das Wasser ablaufen kann.

3. Alle Küchenutensilien müssen so positioniert werden, das sie fest aufliegen und nicht kippen.

4. Die Küchenutensilien müssen so positioniert werden, dass die Sprüharme während des Waschens frei

drehen können. Sehr kleine Objekte sollten nicht im Geschirrspüler gewaschen werden, da sie leicht aus den Körben fallen könnten. Beladen des Oberkorbs Der Oberkorb ist für die empfindlicheren und leichteren Objekte gedacht, wie Gläser, Tassen, kleine Teller, Teller, kleine Schüsseln und flache Pfannen (wenn sie nicht zu stark verschmutzt sind). Teller und Töpfe so positionieren, dass sie sich nicht durch die Wasserstrahlen verschoben werden können. Regulierung des Oberkorbs Die Höhe des Oberkorbs kann reguliert werden, um im Ober-/Unterkorb mehr Platz für Küchenutensilien mit großen Ausmaßen zu schaffen. Die Höhe des Oberkorbs wird durch das Einschieben der Korbräder auf die Führung in unterschiedlicher Höhe reguliert. Lange Objekte, wie Vorlege- und Salatbestecke oder Messer müssen so auf die Halterungen positioniert werden, dass sie das Drehen der Sprüharme nicht behindern. Die Halterungen können bei nicht benutzen nach hinten geklappt oder entfernt werden. Vorderansicht Untere Räder Obere Räder Halterung

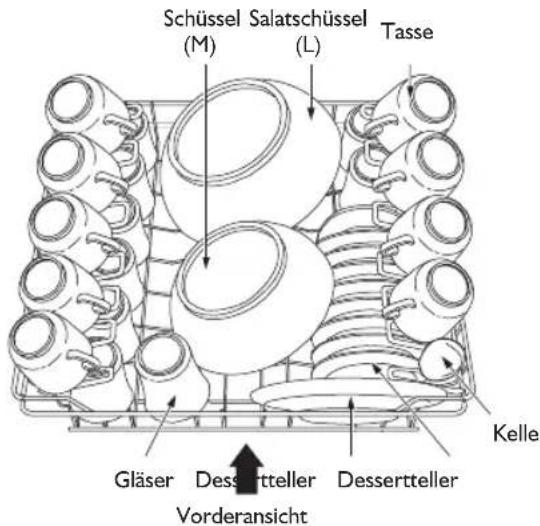

Schüssel (M) Tasse Gläser Dessertteller Dessertteller Kelle Salatschüssel (L)15 Beladen des Unterkorbs Es wird empfohlen die größeren und stärker verschmutzten Objekte im unteren Korb wie auf der Abbildung rechts gezeigt zu positionieren: Töpfe, Pfannen, Topfdeckel, große Teller und Schüsseln. Es empfiehlt sich Servierplatten und Topfdeckel an den Seiten des Korbs zu positionieren, um zu verhindern, dass sie die Drehung des oberen Sprüharms behindern. Töpfe und Servierschüsseln usw. müssen immer mit der Innenseite nach unten positioniert werden. Tiefe Töpfe sol- lten geneigt werden, damit das Wasser ablaufen kann. Der Unterkorb ist mit kippbaren Trennwänden ausgestattet, um größere oder mehr Töpfe und Pfannen positionieren zu können. 1 Besteckkorb

• Keine Objekte am Boden des Korbs herausragen lassen. Messer und andere spitze Gegenstände müssen mit den Spitzen und Schnittflächen nach unten in den Korb gelegt oder waagerecht angeordnet werden.

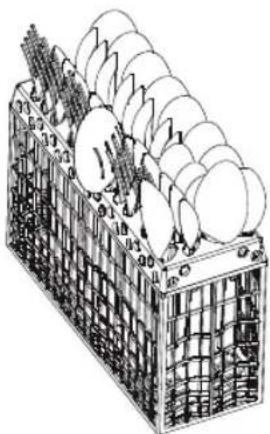

• Spitze Küchenutensilien immer mit der Spitze nach unten positionieren! WARNHINWEIS: Besteckkorb Die Bestecke müssen mit den Griffen nach unten in den Besteckkorb platziert werden. Wenn der Besteckkorb mit Seitenfächern ausgestattet ist, sollten die Löffel einzeln in die Öffnungen positioniert wer- den, während die langen Teile waagerecht vor den oberen Korb gehören, wie in der Abbildung angezeigt. 1 Teelöffel

Die folgenden Teller/Bestecke: Eignen sich nicht für das Waschen im Geschirrspüler

• Besteck mit Holz-, Horn, Porzellan- oder Perlmuttgriffen

• Nicht hitzebeständige Plastikteile

• Antike Bestecke mit geklebten Teilen, die keine hohen Temperaturen vertragen

• Besteck oder Teller mit gepaarten Teilen

• Zinn- oder Kupferteile

• Objekte aus nicht rostfreiem Stahl Servierplatten aus Holz Objekte aus Synthetikfasern Eignen sich begrenzt für das Waschen im Geschirrspüler

• Einige Gläsertypen können nach vielen Waschdurchgängen matt werden

• Silber- und Aluminiumteile tendieren dazu, ihre Farbe zu verändern

• Lackierte Dekorationen können sich aufhellen, wenn sie häufig im Geschirrspüler gewaschen werden. HINWEIS: Keine mit Zigarettenasche, Kerzenwachs, Lack oder Farben verschmutzten Teile spülen. Beim Kauf neuer Teller darauf achten, dass diese spülmaschinenfest sind. HINWEIS: Den Geschirrspüler nicht überladen. Die Kapazität beträgt 9 Standard-Gedecke. Keine Teller verwenden, die sich nicht für Spülmaschinen eignen. Das ist wichtig, um gute Ergebnisse zu erzielen und den Energieverbrauch zu reduzieren. Beladen von Besteck und Tellern Zuerst die Teller einsortieren: Grobe Essensreste von Hand entfernen Bratreste in Pfannen einweichen. Beim Einsortieren von Teller und Besteck: Teller und Besteck dürfen die Drehung der Sprüharme nicht behindern Hohle Teile wie Tassen, Gläser, Pfannen usw. mit der Öffnung nach unten positionieren, so dass sich kein Wasser im Behälter 0 ansammeln kann

Teller und Besteck dürfen nicht ineinander positioniert werden und dürfen sich nicht gegenseitig verdecken

• Um Beschädigungen vorzubeugen, dürfen sich die Gläser nicht berühren

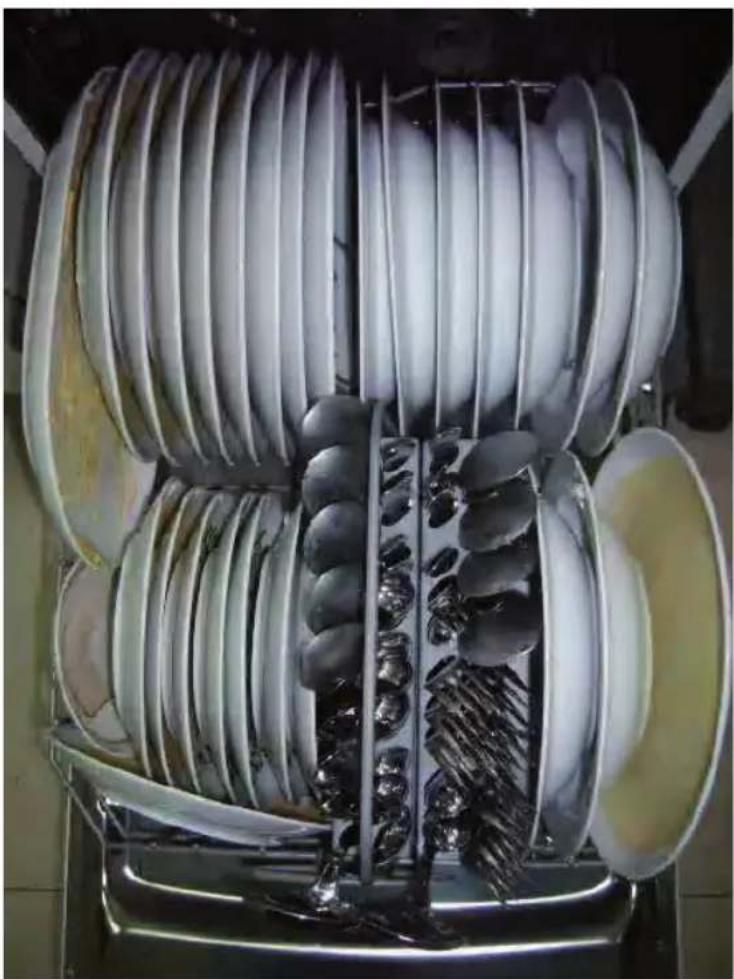

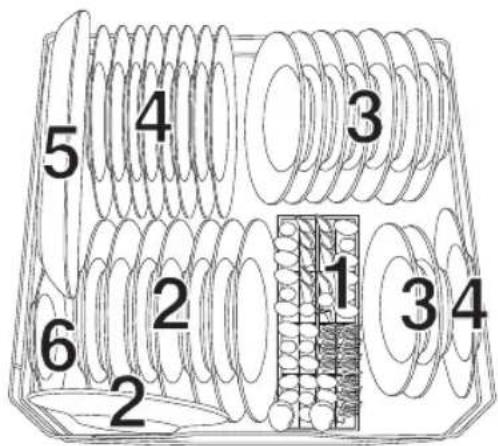

• Große Teile, die schwierig zu reinigen sind, im Unterkorb positionieren

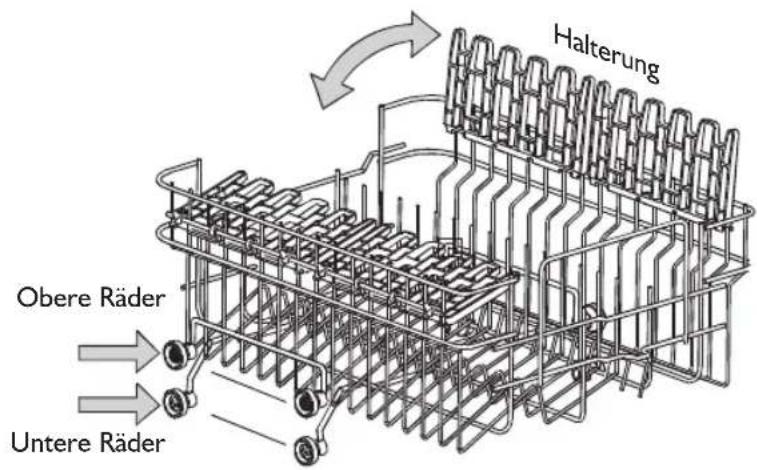

• Der Oberkorb ist für das empfindlichere und leichtere Geschirr, wie Gläser und Tee- oder Kaffeetassen vorgesehen. Achtung! Messer mit langen Schneiden in senkrechter Position sind potentiell gefährlich! Lange u/o spitze Bestecke, wie Fleischmesser, müssen immer waagerecht im Oberkorb positioniert werden. Schäden an Gläsern und Tellern Mögliche Ursachen:

• Glastyp oder Herstellungsprozess. Chemische Zusammensetzung des Reinigungsmittels.

• Wassertemperatur und Programmdauer. Empfohlene Vorgehensweise:

• Gläser und Porzellanteller verwenden, die vom Hersteller als spülmaschinenfest deklariert sind

• Ein sanftes Reinigungsmittel verwenden, das sich für empfindliche Teller eignet. Falls erforderlich, den Spülmittelhersteller um weitere Informationen bitten.

• Ein Programm mit der niedrigst möglichen Temperatur verwenden.

• Um Schäden zu vermeiden, Gläser und Besteck nach Programmende so schnell wie möglich ausräumen.18 Tabelle der Waschzyklen HINWEIS

Bedeutung: Klarspüler muss nachfüllt werden.

• * En50242: Dieses Programm ist ein Probezyklus; es wird empfohlen den Klarspülerdosierer auf Position 6 zu stellen.

START EINES WASCHPROGRAMMS

Programmablauf Informationen zur Programmwahl Beschreibung des Waschzyklusses Reiniger Vorspülen/Haup twaschgang Länge (Min) Energieverbrau

kWh Wasser (l) Nachspüle

IntensivFür stark verschmutzte Teile, wieTöpfe, Pfannen und Teller mitangetrockneten Essensresten.Vorspülen (50°C)VorspülenWaschen (65°C) Nachspülen Nachspülen (55°C) Tr o c k n e n5/22g 120 1.13 16.0 Täglich*EN 50242Für normal verschmutzte Teile, wieTeller, Gläser und leichtverschmutzte Pfannen. TäglichesStandardprogramm.VorspülenWaschen (55°C)Nachspülen (65°C)Trocknen5/22 g 155 13.0

Öko Für leicht verschmutzte Teile, wieTeller, Glaser, Schüsseln und leichtverschmutzte Pfannen.VorspülenWaschen (50°C)Nachspülen (60°C)Trocknen175 0.77 10.5 ExpressEin kurzer Waschzyklus für leichtverschmutzte Teile, die nichtgetrocknet werden müssen.Waschen (40°C)Nachspülen (40°C) 15 g SchonprogrammFür leicht verschmutzte Teile wieGläser, Kristallteile und Porzellan.VorspülenWaschen (40°C)Nachspülen (60°C)15 g 0.71 13.0 VorspülenZum Vorspülen von Tellern, die amselben Tag zu einem späterenZeitpunkt gewaschen werdensollen.VorspülenIntensiv+ 3 in 1

Für stark verschmutzte Teile, wieTöpfe, Pfannen und Teller mitangetrockneten Essensresten.Vorspülen (50°C)Waschen (65°C)NachspülenNachspülen (55°C)Trocknen3 in 1 120 1.13 16.0Täglich+ 3 in 1

Für normal verschmutzte Teile, wieTeller, Gläser und leichtverschmutzte Pfannen. TäglichesStandardprogramm.VorspülenWaschen (55°C)Nachspülen (65°C)Trocknen3 in 1 150 1.08 13.5 Öko + 3 in 1

Für Teller, Gläser, Salatschüsselnund leicht verschmutzte Töpfe.Waschen (50°C)Nachspülen (65°C)Trocknen3 in 1 160 0.84 10.5

Einschalten des Geräts Start eines Waschzyklusses

1. Den Unter- und Oberkorb herausfahren, mit Geschirr beladen und die Körbe wieder reinschieben.

Es wird empfohlen, den unteren Korb zuerst zu beladen und dann den oberen (siehe Abschnitt “Beladen des Geschirrspülers”).

2. Den Reiniger zugeben (siehe Abschnitt “Salz, Reiniger und Klarspüler”).

3. Netzstecker einstecken. Die Netzspannung ist 220-240 VAC /50 HZ, die Steckdose ist zu 10A 250

VAC. Sicherstellen, dass die Wasserversorgung voll unter Druck steht.

4. Die Tür schließen und die ON/OFF Taste drücken; die ON/OFF Kontrollleuchte schaltet sich ein.

Drücken Sie die Programmtaste zum Wählen der gewünschten Spülart. Tür schließen. Nach 3 Sekunden startet die Maschine. Programm ändern... Voraussetzung:

1. Ein bereits gestarteter Zyklus kann nur geändert werden, wenn er vor kurzem begonnen hat. Sonst

wurde vielleicht der Reiniger bereits zugegeben oder das Waschwasser wurde bereits abgelassen. In diesem Fall muss der Reinigerspender erneut aufgefüllt werden (siehe Abschnitt “Reiniger einfüllen”).

2. Die Programmtaste für mehr als 3 Sekunden drücken, um das Programm zu annullieren, dann kann das

Programm geändert und das gewünschte Programm eingestellt werden (siehe Abschnitt “Start eines Waschzyklusses...”).

3. Eine der anderen Programmtasten für mehr als 3 Sekunden drücken, um das laufende Programm zu

annullieren und durch Drücken der entsprechenden Taste das gewünschte Programm wählen.

4. Die Anzeigetaste für mehr als 3 Sekunden drücken, um die angezeigte Zeit zu verändern.

HINWEIS: Wenn alle Kontrollleuchten aufleuchten, weist die Maschine einen Fehler auf. Das Gerät vom Netz trennen und den Wasserhahn zudrehen, bevor Sie den Kundendienst rufen. Einen Teller vergessen? Ein vergessener Teller kann vor dem Öffnen des Reinigerspenders jederzeit zugegeben werden.

1. Die Tür leicht öffnen, um das Vorspülen zu unterbrechen.

2. Wenn die Sprüharme stillstehen, kann die Tür komplett geöffnet werden.

3. Die vergessenen Teller einladen.

4. Die Tür schließen; der Geschirrspüler nimmt nach 10 Sekunden seinen Betrieb wieder auf.

Es ist gefährlich die Tür während des Waschvorgangs zu öffnen, da man sich an dem heißen Wasser verbrühen kann. Am Ende des Waschzyklusses Wenn der Waschzyklus beendet ist, ertönt das Akustiksignal des Geschirrspülers für 8 Sekunden, dann schaltet er sich ab. Das Gerät mit der ON/OFF abschalten, die Wasserversorgung abdrehen und die Tür des Geschirrspülers öffnen. Vor dem Ausräumen einige Minuten warten, da die Teller und Küchenutensilien noch heiß sind und leichter zerbrechen. So trocknen sie auch besser. Abschalten des Geschirrspülers Das Programm ist erst beendet, wenn das Akustiksignal 8 Sekunden lang ertönt.

1. Durch Betätigen der ON/OFF Taste den Geschirrspüler abschalten.

2. Den Wasserhahn schließen!

Vorsichtig öffnen. Die heißen Teller sind stoßempfindlich. Die Teller müssen vor dem Ausräumen circa 15 Minuten abkühlen. Die Tür des Geschirrspülers öffnen und vor dem Ausräumen der Teller einige Minuten angelehnt lassen. So kühlt das Geschirr aus und trocknet besser. Den Geschirrspüler ausräumen Es ist normal, dass der Geschirrspüler innen nass ist. Zuerst den Unterkorb, dann den Oberkorb ausräumen. So verhindert man, dass Wasser aus dem Oberkorb auf die Teller im Unterkorb tropft. WARNHINWEIS:20 Filtersystem Der Filter verhindert, dass Essensreste oder andere Objekte in die Pumpe gelangen. Im Fall, dass die Reste den Filter blockieren, müssen sie entfernt werden. Das Filtersystem besteht aus einem groben Filter, einem flachen Filter (der Hauptfilter) und einem Mikrofilter (feinmaschig).

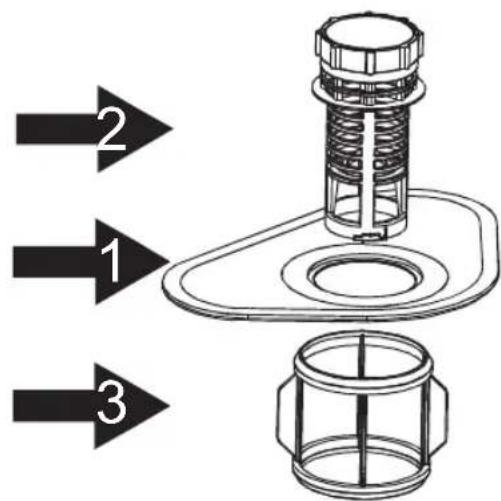

Die von diesem Filter aufgefangenen Essens- und Schmutzreste werden von einem speziellen Strahl des unteren Sprüharms pulverisiert, bevor sie in den Abfluss gelangen.

Die größeren Reste, wie Knochen- oder Glasteile, die den Abfluss blockieren könnten, werden vom groben Filter aufgehalten. Um die sich in diesem Filter befindenden Reste zu entfernen, den Deckel auf der Filteroberseite leicht drücken und den Filter herausnehmen.

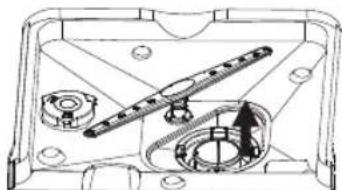

Dieser Filter hält die Schmutz- und Essensreste in der Filterwanne zurück und verhindert, dass sie sich während des Waschzyklusses erneut auf den Tellern ablagern. - Nach jedem Waschdurchgang kontrollieren, dass die Filter nicht verstopft sind. - Durch Aufschrauben des groben Filters kann das Filtersystem entnommen werden. Die Essensreste entfernen und die Filter unter fließendem Wasser reinigen Arbeitsgang 1: Den Filter gegen den Uhrzeigersinn drehen und dann herausnehmen. Arbeitsgang 2: Den Hauptfilter herausheben Abeitsgang 3: Den Feinen Filter herausheben HINWEIS Zum Entnehmen der Filter die Arbeitsgänge von 1 bis 3 ausführen; zum Wiedereinbau in gegenteiliger Weise vorgehen, von 3 bis 1.

WARTUNG UND REINIGUNG

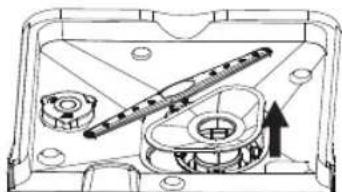

Öffnen21 Filtergruppe Um optimale Ergebnisse zu erzielen, muss die Filtergruppe sauber sein. Die Filter entfernen die Essensreste aus dem Wasser, das so innerhalb eines Waschzyklusses wiederverwendet werden kann. Um optimale Ergebnisse zu erzielen, müssen die Filter sauber sein. Aus diesem Grund ist es ratsam, die groben Essensreste nach jedem Waschzyklus aus dem Filter zu entfernen; dazu den halbmondförmigen Filter und die Filterwanne unter fließendem Wasser ausspülen. Zum Entfernen der Filtergruppe, den Griff der Wanne nach oben ziehen. Die komplette Filtergruppe sollte einmal pro Woche gereinigt werden. Zum Reinigen des groben Filters eine Bürste verwenden. Danach die Filterteile wie in den Abbildungen gezeigt wieder zusammenbauen und die komplette Gruppe durch leichten Druck wieder in ihren Sitz in den Geschirrspüler einsetzen. Der Geschirrspüler darf nie ohne Filter verwendet werden. Ein fehlerhafter Wiedereinbau der Filter kann die Leistungsfähigkeit des Geräts beeinträchtigen und die Teller und Küchenutensilien beschädigen.

• Der Geschirrspüler darf nie ohne Filter verwendet werden.

• Ein fehlerhafter Austausch der Filter kann die Leistungsfähigkeit des Geräts beeinträchtigen und die Teller und Küchenutensilien beschädigen. Reinigung der Sprüharme Es ist erforderlich, die Sprüharme regelmäßig zu reinigen, um durch hartes Wasser entstandene Verkrustungen zu entfernen und ein Blockieren der Sprühdüsen und Halterungen der Sprüharme zu vermeiden. Es empfiehlt sich, verstopfte Sprühdüsen mit einer Nadel zu reinigen. Pflege des Geschirrspülers Die Bedienblende kann mit einem leicht angefeuchteten Lappen gereinigt werden. Nach dem Reinigen sorgfältig trocknen. Zum Reinigen der Außenfläche einen milden Glanzreiniger verwenden. Nie spitze Gegenstande, Topfkratzer oder scharfe Reinigungsmittel zum Säubern jeglicher Bauteile des Geschirrspülers verwenden. Kälteschutz Im Winter geeignete Maßnahmen treffen, damit der Geschirrspüler nicht gefriert. Nach jedem Waschzyklus wie folgt vorgehen:

1. Das Gerät vom Netz nehmen.

2. Die Wasserzufuhr schließen und den Wasserschlauch vom Wasserventil trennen.

3. Das Im Wasserschlauch und im Wasserventil enthaltene Wasser ausleeren. (Eine Wanne zum Auffangen

des Wassers verwenden)

4. Den Wasserschlauch wieder an das Wasserventil schrauben.

5. Den Filter am Boden des Innenraums herausnehmen und das in der Filterwanne enthaltene Wasser mit

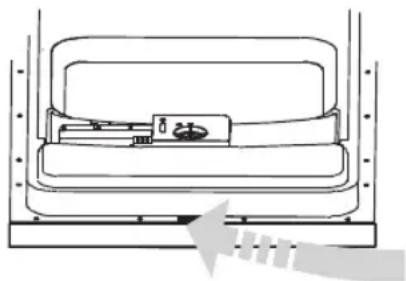

einem Lappen aufnehmen. Reinigung der Tür Zum Reinigen der Ränder rund um die Tür nur einen weichen, mit lauwarmen Wasser befeuchteten Lappen verwenden. Um zu vermeiden, das Wasser in den Türverschluss oder in die Elektroteile eintritt, nie Sprühreiniger verwenden. WARNHINWEIS: Abschrauben22

• Nie Sprühreiniger zum Säubern des Türpaneels verwenden, da sie die Schließvorrichtung der Tür und die Elektronik beschädigen könnten.

• Keine Scheuermittel oder Papiertücher verwenden, da sie die Oberflächen aus INOX – Stahl verkratzen oder Flecke verursachen könnten. So bleibt der Geschirrspüler im guten Zustand

• Nach jedem Waschgang Nach jedem Waschgang die Wasserzufuhr schließen und die Tür leicht angelehnt lassen, so dass im Inneren keine Feuchtigkeit bleibt oder sich Gerüche bilden.

• Den Netzstecker abziehen Vor dem Säubern des Geräts oder vor Wartungsarbeiten immer den Netzstecker abziehen. Keine Risiken eingehen.

• Keine Lösungsmittel oder Scheuerreiniger verwenden Zum Säubern der äußeren Gummiteile des Geschirrspülers keine Lösungsmittel oder Scheuerreiniger verwenden. Nur einen Lappen mit lauwarmen Seifenwasser. Zum Entfernen von Flecken auf der Innenoberfläche einen feuchten Lappen mit Wasser und ein wenig Essig oder ein Reinigungsprodukt für Geschirrspüler verwenden.

• Wenn das Gerät lange unbenutzt bleibt Es wird empfohlen einen Waschzyklus mit leerer Maschine durchzuführen, dann den Netzstecker abziehen, die Wasserzufuhr schließen und die Tür leicht angelehnt lassen. So halten die Türdichtungen länger und eine Geruchsbildung im Inneren wird verhindert.

• Transport des Geräts Beim Transport des Geräts darauf achten, das es in senkrechter Position bleibt. Falls unbedingt erforderlich, kann die Maschine auf die Rückseite gelegt werden.

• Dichtungen Einer der Gründe für Geruchsbildung sind die in den Dichtungen verbleibenden Essensreste. Um dies zu vermeiden, regelmäßig mit einem feuchten Lappen säubern. WARNHINWEIS:23 ACHTUNG: Die Montage der Schläuche und Elektroteile muss von spezialisierten Technikern durchge- führt werden. Gefahr tödlicher Stromschläge. Den Geschirrspüler vor der Installation vom Netz trennen. Wenn diese Vorkehrungen nicht getroffen werden, besteht die Gefahr tödlicher Stromschläge. Montagevorbereitung Der Geschirrspüler muss in der Nähe von Wasserzufuhr und Abfluss, sowie des Netzkabels aufgestellt werden. Dazu eine Seite des Spülbeckens auswählen, um den Anschluss der Ablaufschläuche des Geschirrspülers zu erleichtern. BITTE BEACHTEN: Das mitgelieferte Montagezubehör kontrollieren (Haken für Frontverkleidung aus Holz, Schraube) Lesen Sie bitte sorgfältig die Montageanweisung. Abbildung der Ausmaße der Möbel und der Montageposition des Geschirrspülers. Vor dem Aufstellen des Geschirrspülers alles vorbereiten.

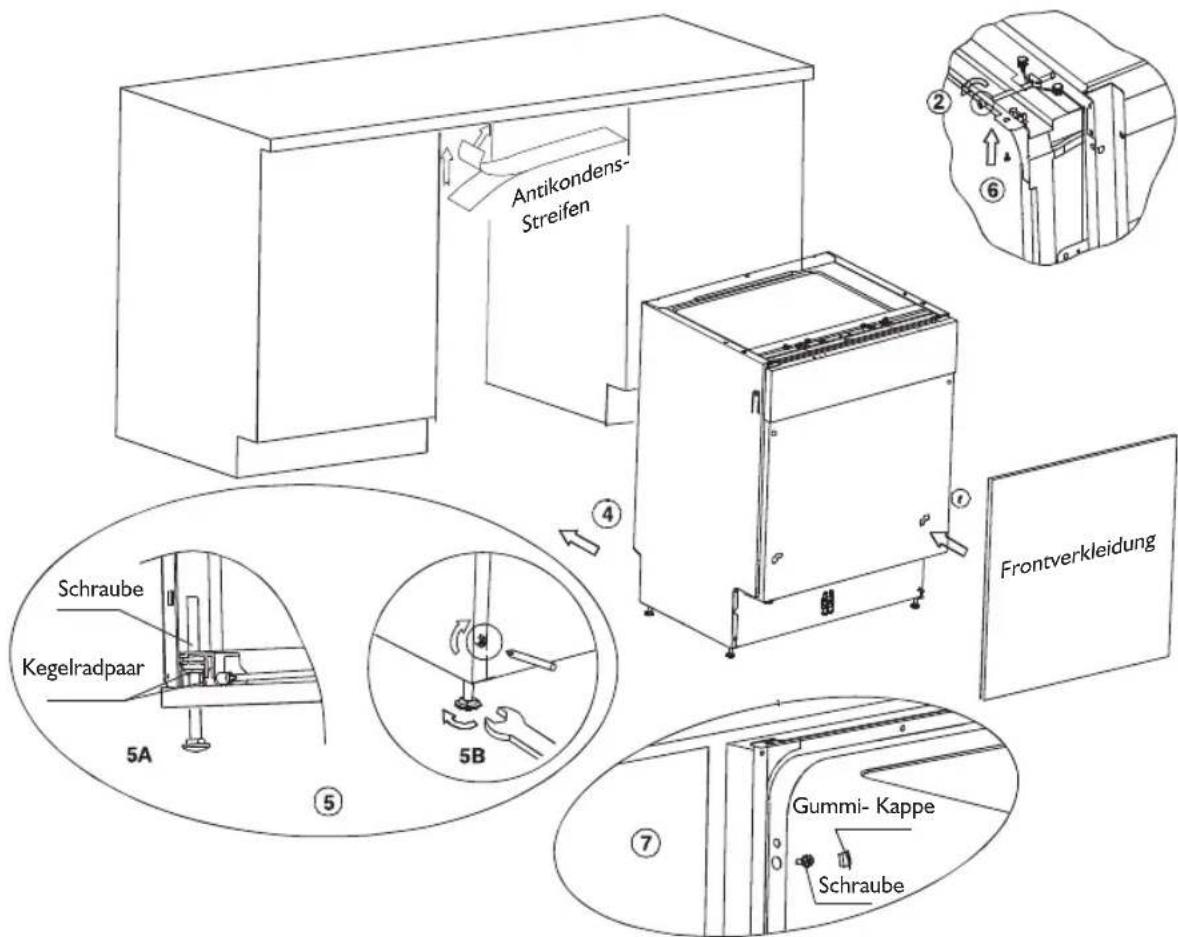

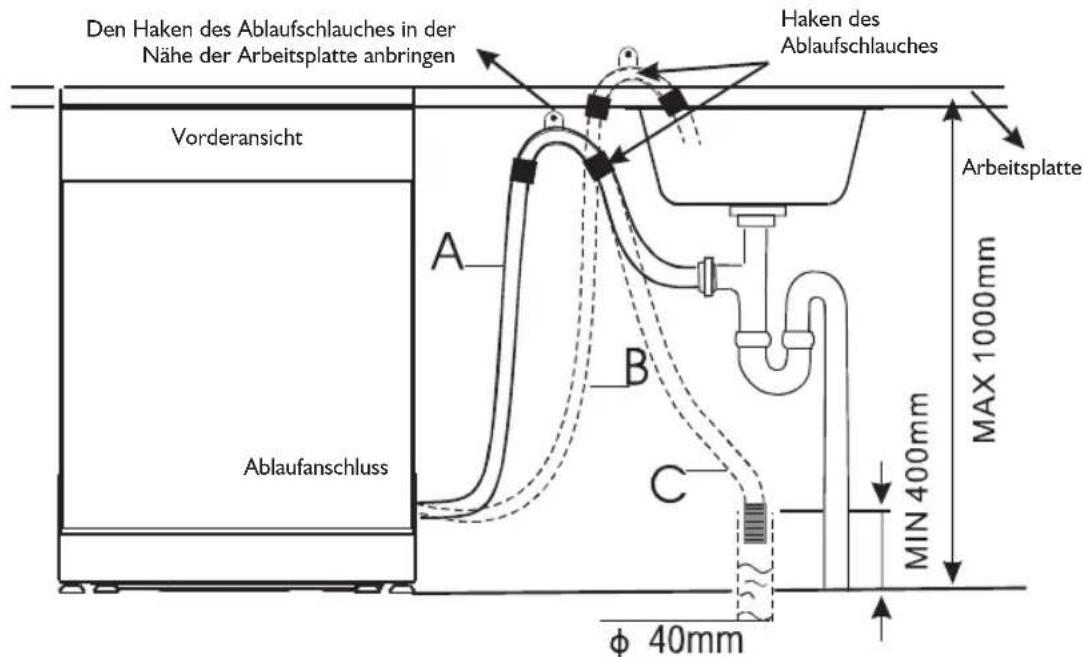

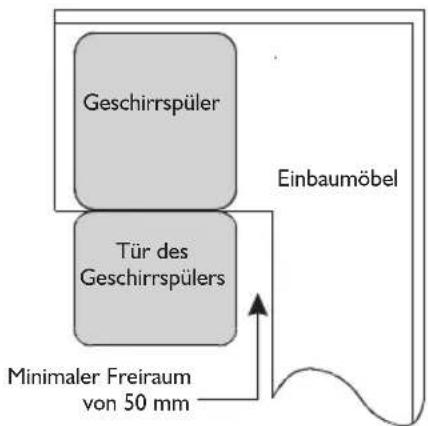

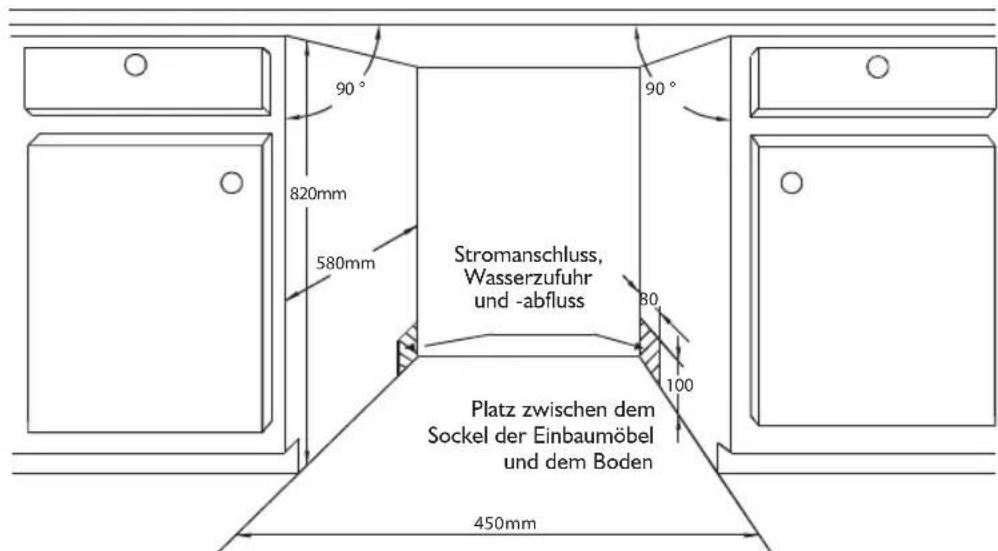

1. Einen Aufstellort neben dem Spülbecken wählen, um die Montage der Zu- und Ablaufschläuche zu

erleichtern (siehe Abbildung 1).

2. Wenn der Geschirrspüler in einer Ecke installiert wird, muss genug Platz zum Öffnen der Tür bleiben

(siehe Abbildung 2). WARNHINWEIS: MONTAGEANLEITUNG Abbildung 1 Ausmaße des Einbaumöbels Weniger als 5 mm zwischen der Oberseite des Geschirrspülers, den Einbaumöbeln und der Außenseite der Tür, die in einer Linie zu den Möbeln ausgerichtet ist. 90 ° 90 ° 450 mm820mm 580mm

Stromanschluss, Wasserzufuhr und -abflussPlatz zwischen demSockel der Einbaumöbelund dem Boden24 Abbildung 2 Minimaler Freiraum bei offener Tür. Geschirrspüler Tür des Geschirrspülers Einbaumöbel Minimaler Freiraum von 50 mm Ausmaße und Montage der Frontverkleidung aus Holz

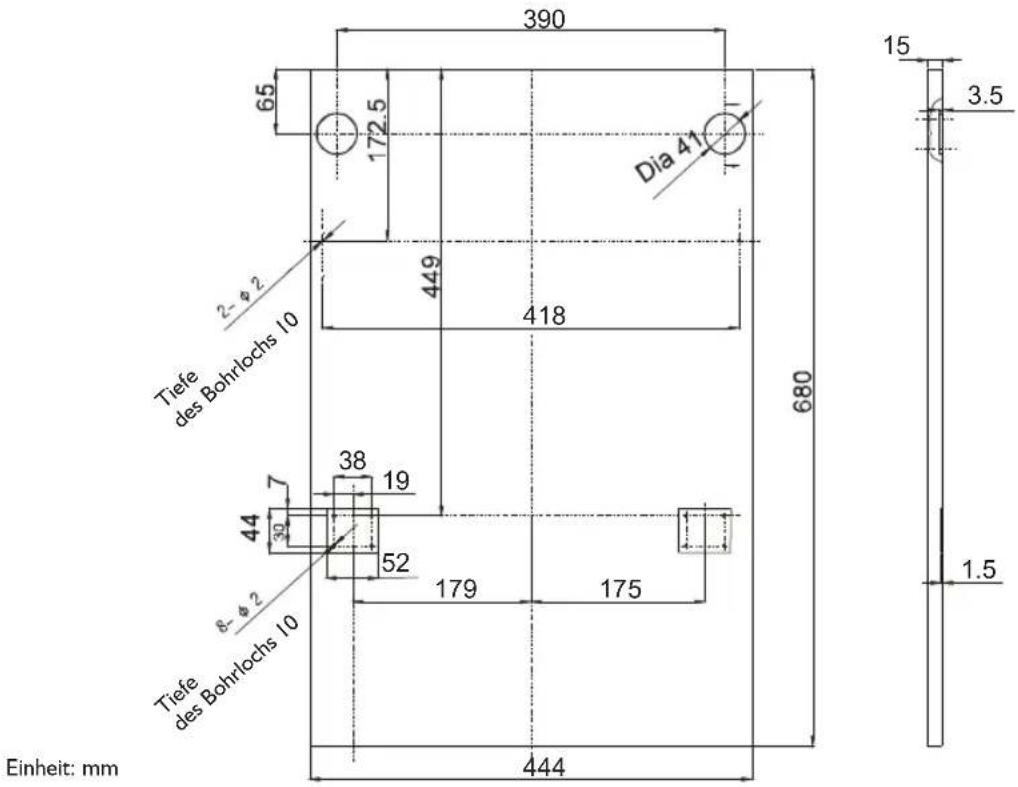

1. Die Frontverkleidung aus Holz muss die Ausmaße der Abbildung 3 haben.

Abbildung 3 Die Frontverkleidung aus Holz muss die abgebildeten Ausmaße aufweisen.

Einheit: mm Tiefe des Bohrlochs 10Tiefe des Bohrlochs 1025

2. Den Haken an der Frontverkleidung aus Holz montieren, und ihn dann in der Riefe an der Außenseite

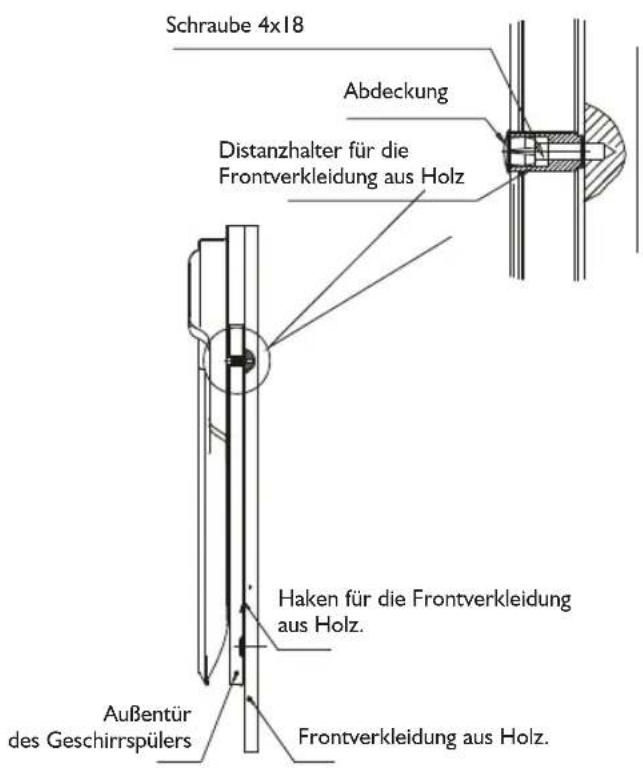

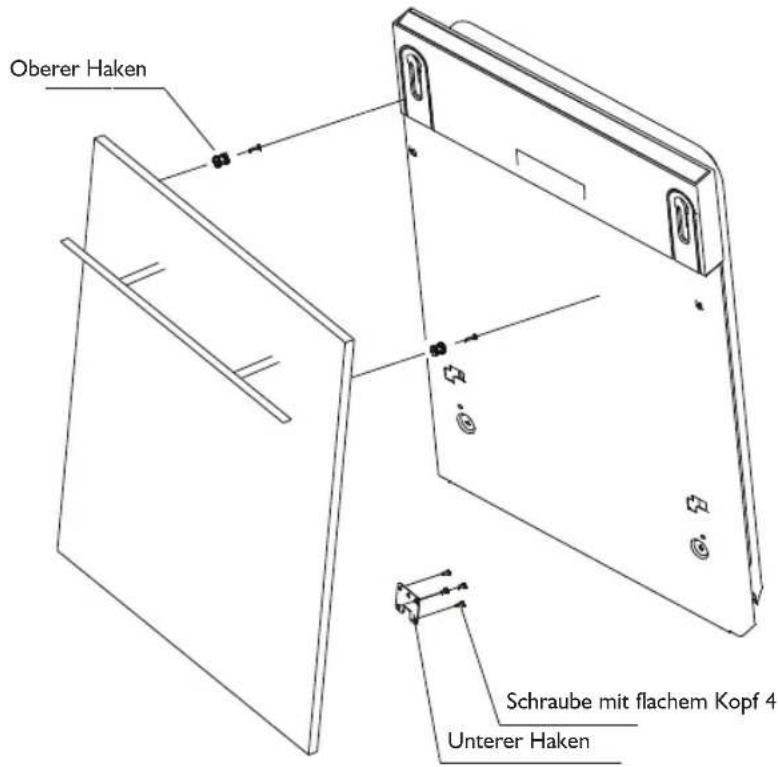

der Tür des Geschirrspülers positionieren (siehe Abbildung 4a). Nachdem die Frontverkleidung richtig positioniert ist, muss sie an der Außenseite der Tür mit Schrauben und Bolzen befestigt werden (siehe Abbildung 4b). Abbildung 4a Montage der Frontverkleidung aus Holz. Abbildung 4b Montage der Frontverkleidung aus Holz.

1. Die Abdeckung entfernen

2. Die Schraube gut festdrehen

3. Die Abdeckung wieder anbringen

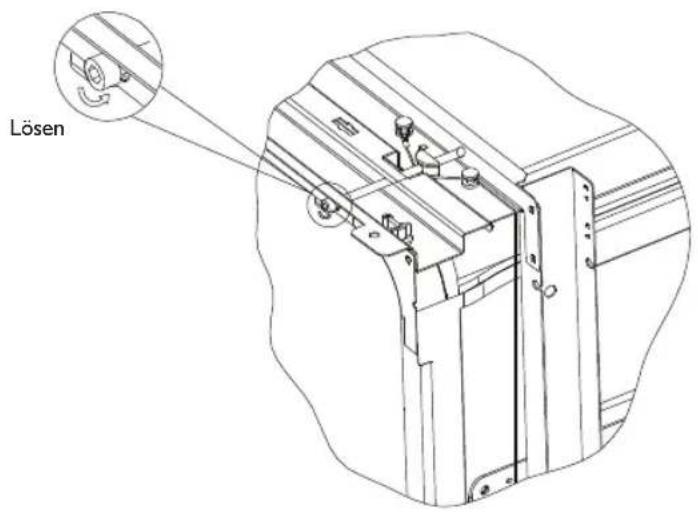

Oberer Haken Schraube mit flachem Kopf 4 Unterer Haken Schraube 4x18 Frontverkleidung aus Holz. Außentür des Geschirrspülers Haken für die Frontverkleidung aus Holz. Abdeckung Distanzhalter für die Frontverkleidung aus Holz26 Einstellung und Spannung der Türfeder Die korrekte Spannung der Türfedern sind Werkeinstellungen. Wenn eine Frontverkleidung aus Holz mon- tiert wird, muss die Spannung der Tür angepasst werden. Die Einstellungsschraube so drehen, dass die Vorrichtung das Stahlkabel spannt oder löst (siehe Abbildung 5). Die Spannung der Türfeder ist korrekt, wenn die offene Tür perfekt waagerecht bleibt und zum Schließen nur ein leichter Druck mit der Hand ausgeübt werden muss. Abbildung 5 Einstellung der Spannung der Türfeder. Lösen Anschluss der Ablaufschläuche Den Ablaufschlauch an ein Abflussanschluss mit einem Durchmesser von mindestens 4 cm anschließen oder ins Spülbecken münden lassen, dabei Biegungen und Knicke vermeiden. Die dem Gerät beiliegende spezielle Plastikhalterung verwenden (Abbildung 6). Das freie Schlauchende muss auf einer Höhe zwischen 400 und

1.000 mm positioniert werden und darf nicht in Wasser eingetaucht werden, um einen Rückfluss zu verhin-

dern. ACHTUNG: die spezielle Pastikhalterung des Schlauches muss fest an der Wand angebracht werden, um zu verhindern, dass der Schlauch sich bewegt und Wasser austritt. Den Haken des Ablaufschlauches in der Nähe der Arbeitsplatte anbringen Ablaufanschluss Haken des Ablaufschlauches Arbeitsplatte Vorderansicht Abbildung 6 Den Ablaufschlauch anschließen. WARNHINWEIS. Den Ablaufschlauch wie in A, B oder C anbringen27 Montage des Geschirrspülers

1. Die Frontverkleidung an der Außentür des Geschirrspülers mit den beiliegenden Halterungen anmon-

tieren. Für die Position der Halterungen die Schablone verwenden.

2. Die Spannung der Türfeder mit einem Inbusschlüssel regulieren, dabei im Uhrzeigersinn drehen, um

die Federn rechts und links festzuziehen. Wenn die Türspannung nicht reguliert wird, kann der Geschirrspüler beschädigt werden (Abbildung 2).

3. Den Zulaufschlauch an den Kaltwasserhahn anschließen.

4. Den Ablaufschlauch anschließen. Siehe Schema (Abbildung 6)

5. Das Netzkabel anschließen.

6. Den Antikondens-Streifen unter der Arbeitsplatte befestigen. Sicherstellen, dass der Antikondens-

Streifen direkt an der Kante der Arbeitsplatte ist.

7. Den Geschirrspüler positionieren.

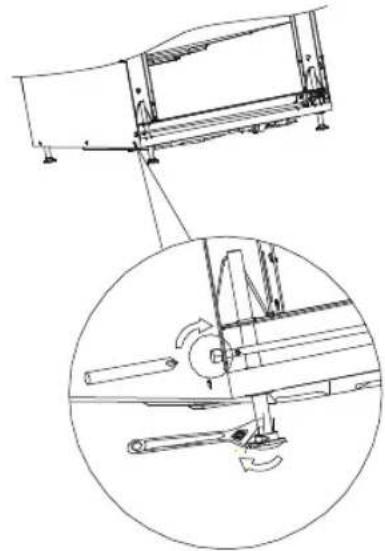

8. Den Geschirrspüler ausrichten. Die hinteren Füße können von der Vorderseite aus reguliert werden,

dazu die Schrauben rechts und links vom Einbaumöbel drehen (Abbildung 5A). Zum Einstellen der vorderen Füße, die Füße mit einem Schraubenschlüssel drehen, bis der Geschirrspüler ausgerichtet ist. (Abbildung 5B).

9. Der Geschirrspüler muss stabil stehen. Das kann auf zwei Arten erfolgen:

A. Normale Arbeitsplatte - An der Arbeitsplatte mit zwei für Holz geeignete Schrauben befestigen und dabei darauf achten, dass der Geschirrspüler die Oberfläche nicht berührt (Abbildung 6). B. Arbeitsplatte aus Marmor oder Granit - den Haltebügel am Seitenpaneel des Geschirrspülers anbrin- gen und am Einbaumöbel befestigen. Die Gummikappe auf die Schraube stülpen (Abbildung 7). Abbildung 7 SchraubeKegelradpaarSchraubeGummi- Kappe Frontverkleidung Antikondens- Streifen28 Für ein perfektes Funktionieren der Körbe und beste Waschergebnisse muss der Geschirrspüler waagerecht ausgerichtet sein.

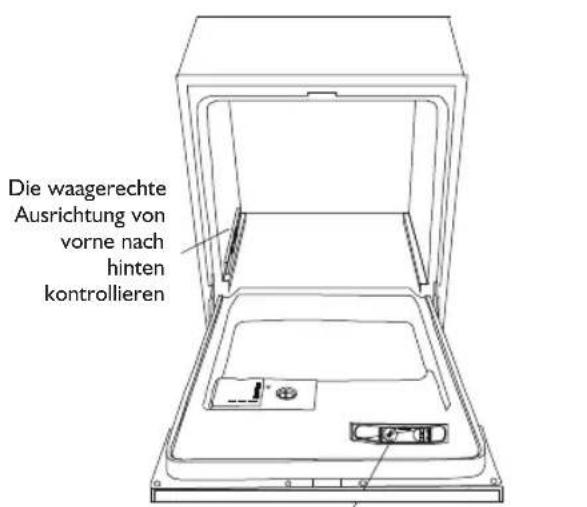

1. Zum Kontrollieren der Ausrichtung des Geschirrspülers die Wasserwaage wie abgebildet auf die Tür

und die sich im Inneren befindende Korbführung legen.

2. Den Geschirrspüler durch Einzelregulierung der vier Füße ausrichten.

3. Beim Ausrichten des Geschirrspülers darauf achten, dass er nicht kippt.

Abbildung 8 Abbildung der Regulierung der Füße. HINWEIS: Die maximale Höhe der Füße ist 60 mm. Elektrischer Anschluss Zur persönlichen Sicherheit:

• BEI DIESEM GERÄT KEIN VERLÄNGERUNGSKABEL ODER ADAPTER VERWENDEN.

• DIE ERDUNG DER STECKDOSE DES NETZKABELS NICHT ABSCHNEIDEN ODER ENTFERNEN. Elektrische Voraussetzungen Auf der Tafel die Nennspannung ablesen und den Geschirrspüler an eine geeignete Versorgung anschließen. Eine 10 A Sicherung zu anschließen; es wird eine Sicherung oder ein Schalter mit Zeitverzögerung und ein separater Stromkreis nur für dieses Gerät empfohlen. Vor dem Gebrauch des Geräts sicherstellen, dass die Erdung korrekt angeschlossen ist Elektrischer Anschluss Sicherstellen, dass Spannung und Frequenz mit den Werten auf dem Typenschild übereinstimmen. Den Stecker nur an eine geerdete Steckdose anschließen. Wenn die Steckdose, an die das Gerät angeschlossen werden soll, nicht zum Stecker passt, die Steckdose auswechseln statt Adapter oder ähnliche Vorrichtungen zu verwenden, die heiß laufen und Verbrennungen verursachen könnten Erdungsanleitung Dieses Gerät muss geerdet werden. Im Falle eines fehlerhaften Funktionierens oder einer Störung verringert die Erdung das Stromschlagrisiko, weil es für den elektrischen Strom einen Weg mit geringerem Widerstand gibt. Dieses Gerät ist mit einem Erdungskabel und Erdungsstecker ausgestattet. Der Stecker muss in eine geeignete Steckdose gesteckt werden, die gemäß den örtlich geltenden Bestimmungen angeschlossen und geerdet ist. WARNHINWEIS: WARNHINWEIS: Die waagerechte Ausrichtung von vorne nach hinten kontrollieren Die waagerechte Ausrichtung von Seite zu Seite kontrollieren29 Ein fehlerhafter Anschluss der Erdung kann Stromschlagrisiken bewirken. Falls Zweifel über den korrekten Anschluss bestehen, einen qualifizierten Elektriker oder einen Techniker des Kundendienstes zu Rate ziehen. Den Stecker des Geräts nicht verändern, wenn er nicht in die Steckdose passt, eine geeignete Steckdose von einem qualifizierten Elektriker installieren lassen. Um zu verhindern, dass Wasser im Schlauch stagniert, den Wasserhahn nach Gebrauch schließen. (Für Modelle mit Zulaufschläuchen ohne Wasserstopp). Anschluss an Kaltwasser Das Gerät mit neuen, flexiblen Schläuchen an die Wasserversorgung anschließen; alte Schläuche nicht weiterverwenden. Der Wasserdruck muss zwischen 0,04 MPa und 1 MPa liegen. Wenden sie sich an unseren Kundendienst, wenn der Druck unter das Minimum sinkt.

1. Den Sicherheits-Zulaufschlauch komplett aus seinem Sitz hinten am

Geschirrspüler herausnehmen.

2. Den Schraubanschluss des Sicherheits-Zulaufschlauches mit ¾ Zoll-

Gewinde am Wasserhahn anschrauben.

3. Vor dem Start des Geschirrspülers, den Wasserhahn komplett öffnen.

Sicherheits-Zulaufschlauch Der Sicherheits-Zulaufschlauch ist mit doppelten Wänden ausgestattet. Das Sicherheitssystem garantiert die Unterbrechung des Wassers im Fall, dass der Zulaufschlauch beschädigt ist oder wenn sich der Zwischenraum zwischen dem Zulaufschlauch und dem gewellten externen Wasserrohr mit Wasser füllt. Wenn ein Schlauch für eine Spritzvorrichtung am Spülbecken an den gleichen Wasserkreislauf des Geschirrspülers angeschlossen ist, besteht eine Berstgefahr. Wenn Ihr Spülbecken mit einer solchen Vorrichtung ausgestattet ist, empfiehlt es sich den Schlauch abzuziehen und einen Stoppen in die Öffnung zu platzieren. Abziehen des Sicherheitsschlauches

1. Den Wasserhahn schließen.

2. Den Wasserdruck durch Pressen der entsprechenden Taste zum Druckablassen reduzieren. Ein

niedrigerer Druck schützt Sie und den gesamten Raum vor eventuellen starken Spritzern.

3. Den Zulauf-Sicherheitsschlauch vom Wasserhahn abschrauben.

Kaltwasseranschluss Den Kaltwasser-Zulaufschlauch an eine Gewindeverbindung mit 3/4” anschließen und sicherstellen, dass er fest sitzt. Wenn die Wasserschläuche neu sind oder lange nicht benutzt wurden, Wasser laufen lassen und sicherstellen, dass es klar und ohne Verschmutzungen ist. Ohne diese Vorsichtsmaßnahme könnte der Wassereingang verstopfen und das Gerät beschädigt werden. Warmwasseranschluss Die Hydraulikanlage des Geräts kann auch an einen häuslichen Warmwasserkreislauf angeschlossen werden (Zentralanlage, Heizanlage), sofern die Temperatur 60°C nicht überschreitet. In diesem Fall reduziert sich der Waschzyklus um circa 15 Minuten bei leicht reduzierter Waschkraft. Der Warmwasseranschluss erfolgt auf gleiche Weise wie der bereits beschriebene Kaltwasseranschluss. WARNHINWEIS: WARNHINWEIS: WARNHINWEIS:30 Aufstellung des Gerätes Das Gerät in die gewünschte Position bringen. Die Hinterseite muss an eine Wand angelehnt werden und die Seiten an die nebenstehenden Möbel oder Wände. Die Zu- und Ablaufschläuche werden zur Erleichterung einer korrekten Montage rechts und links platziert. Abfluss von überschüssigem Wasser in den Schläuchen Wenn das Spülbecken eine Höhe von 1.000 mm vom Boden hat, kann das überschüssige Wasser nicht direkt ablaufen. In diesem Fall ist es erforderlich das überschüssige Wasser aus dem Schlauch in eine niedriger als das Spülbecken platzierte Wanne oder einen anderen geeigneten Behälter abzulassen. Abfluss Den Ablaufschlauch an das Abflussrohr anschließen. Der Ablaufschlauf muss korrekt montiert werden, um Wasseraustritte zu vermeiden. Darauf achten, dass der Zulaufschlauch nicht geknickt oder gequetscht wird. Verlängerung Für eine Verlängerung des Ablaufschlauchs, einen ähnlichen Schlauch verwenden. Die maximale Länge beträgt 4 Meter, sonst könnte sich der Reinigungseffekt des Geschirrspülers verringern. Siphonanschluss Der Abfluss muss auf einer Höhe zwischen 50 cm (Minimum) und 100 cm (Maximum) vom Boden des Geschirrspülers liegen. Der Ablaufschlauch des Wassers muss mit einem Schlauchhalter fixiert werden. Start des Geschirrspülers Vor dem Start des Geschirrspülers folgendes kontrollieren.

1. Die waagerechte Ausrichtung und korrekte Befestigung

2 Ist das Eingangsventil des Wassers geöffnet 3 Sind alle Schlauchverbindungen dicht 4 Sind die Elektrokabel angeschlossen und gut positioniert 5 Ist das Gerät eingeschaltet 6 Sind die Zu- und Ablaufschläuche ineinander verschlungen 7 Alle Verpackungsmaterialien und Aufkleber müssen entfernt sein ACHTUNG: Diese Betriebsanleitung nach der Installation gut aufbewahren. Der Inhalt dieser Betriebsanleitung ist wichtig für die Benutzer.31 Vor dem Anruf des Kundendienstes Durch die Informationen der folgenden Tabelle können viele Probleme ohne Hilfe des Kundendienstes gelöst werden Technische Störungen

LÖSUNGSVORSCHLÄGE BEI STÖRUNGEN

Störung Mögliche Ursachen Abhilfe Die Maschine schaltet sich nicht ein Sicherung rausgesprungen oder Schalter zurückgestellt Sicherung austauschen oder Schalter neu einstellen. Jedes weitere an den Kreislauf des Geschirrspülers angeschlossene Gerät abziehen Die Stromversorgung ist nicht eingeschaltet Sicherstellen, dass der Geschirrspüler eingeschaltet und die Tür gut verschlossen ist. Sicherstellen, dass das Netzkabel an die Steckdose angeschlossen ist Fehlercode: El; Niedriger Wasserdruck Kontrollieren, dass der Zulaufschlauch korrekt angeschlossen und der Wasserhahn geöffnet ist Die Geschirrspülertür lässt sich nicht schließen Sicherstellen, dass die Tür korrekt schließt und eingerastet ist Geschirrspüler pumpt Wasser nicht ab Knicke im Ablaufschlauch Den Ablaufschlauch kontrollieren Filter verstopft Den Filter kontrollieren (siehe Abschnitt “Reinigung der Filter”) Spülbecken verstopft Sicherstellen, dass der Abfluss gut funktioniert. Wenn der Fehler beim Abfluss des Spülbeckens liegt, kann es sein, dass Sie einen Klempner statt einen Techniker für Geschirrspüler rufen müssen. Allgemeine Störungen Störung Mögliche Ursachen Abhilfe Schaum in der Wanne Spülmittel nicht geeignet Nur Reiniger für Haushalts-Geschirrspülmaschinen verwenden. Bei exzessiver Schaumbildung, den Geschirrspüler öffnen und ausdampfen lassen. 4 Liter kaltes Wasser in die Wanne gießen. Den Geschirrspüler schließen und einrasten, dann das Einweichprogramm starten, um das Wasser abzulassen. Falls erforderlich wiederholen. Klarspüler tritt aus Wenn Klarspüler austritt, muss dieser immer sofort mit einem Lappen entfernt werden. Flecke am Wanneninneren Farbige Reinigungsmittel verwendet Sicherstellen, dass die Reiniger farblos sind. Weißer Film auf den Innenwänden Mineralablagerungen von hartem Wasser Zum Reinigen des Inneren einen feuchten Lappen mit Spülmaschinenreiniger verwenden und Gummihandschuhe tragen. Wegen des Risikos der Schaumbildung nie Reinigungsmittel verwenden, die nicht speziell für Geschirrspüler sind. Rostflecken auf dem Besteck Die Teile sind nicht rostfrei. – Nach der Zugabe des Regeneriersalzes startet das Programm nicht. Salzreste im Waschzyklus. Nach der Zugabe des Regeneriersalzes immer das Expressprogamm bei unbeladener Maschine und ohne “Turbo” (falls vorhanden) starten. Der Deckel des Regeneriersalzes ist nicht gut verschlossen Deckel kontrollieren. Sicherstellen, dass er fest zugedreht ist.32 Geräusche Störung Mögliche Ursachen Abhilfe Klopfen in der Wanne des Geschirrspülers Ein Sprüharm stößt gegen einen Gegenstand im Korb. Das Programm unterbrechen und das Geschirr neu anordnen. Klappern in der Wanne des Geschirrspülers Das Geschirr steht nicht fest. Das Programm unterbrechen und das Geschirr neu anordnen. Klopfen in den Wasserschläuchen Kann durch die Installation oder durch die Wasserrohre verursacht werden. Der Betrieb wird nicht beeinträchtigt: bei Zweifeln einen qualifizierten Klempner zu Rate ziehen. Schlechte Waschergebnisse Störung Mögliche Ursachen Abhilfe Das Geschirr wird nicht sauber Das Geschirr wurde nicht korrekt eingeladen. Siehe Hinweise im Abschnitt “Beladen der Geschirrspülerkörbe”. Das Programm ist nicht intensiv genug. Ein längeres Programm wählen. Siehe die “Tabelle der Waschzyklen”. Zu wenig Reinigungsmittel. Mehr Reiniger verwenden oder den Reiniger wechseln. Geschirrteile blockieren die Sprüharme Das Geschirr neu anordnen, so dass die Sprüharme frei drehen. Die Filtergruppe auf dem Boden ser Geschirrspülerwanne ist nicht sauber oder nicht korrekt montiert. Dadurch können die Düsen der Sprüharme verstopfen. Die Filtergruppe reinigen oder korrekt montieren. Die Düsen der Sprüharme säubern. Siehe Abschnitt “Reinigung der Sprüharme”. Schlieren auf den Glasern Kombination von weichem Wasser und zuviel Reiniger. Bei weichem Wasser weniger Reiniger verwenden und einen kürzeren Zyklus auswählen. Schwarze oder graue Stellen am Geschirr Aluminiumteile haben gegen das Geschirr gestoßen. Die Stellen mit leicht scheuerndem Reinigungsmittel entfernen. Spülmittelreste im Reinigerspender Das Geschirr hat den Reinigerspender blockiert. Das Geschirr korrekt einordnen.33 Das Geschirr wird nicht trocken Störung Mögliche Ursachen Abhilfe Ergebnis eines fehlerhaften Trocknens Falsch Beladen Den Geschirrspüler wie in der Bedienungsanleitung beschrieben beladen. Klarspülerdosierung zu niedrig Klarspülermenge erhöhen / Klarspülerspender befüllen. Das Geschirr wurde zu früh ausgeräumt Den Geschirrspüler nicht sofort nach dem Spülgang ausräumen. Die Tür leicht öffnen, um den Dampf abzulassen. Den Geschirrspüler erst ausräumen, wenn das Geschirr nur noch lauwarm ist. Den Unterkorb zuerst leeren. So verhindert man, dass Wasser vom Geschirr im Oberkorb tropft. Falsches Programm gewählt Beim Expressprogramm ist die Spültemperatur niedriger. Das reduziert die Waschkraft. Ein längeres Spülprogramm wählen. Besteck von schlechter Qualität Das Trocknen dieses Bestecks ist schwieriger. Dieses Besteck eignet sich nicht für Geschirrspüler.

• Wenn zuviel Wasser im Geschirrspüler ist, den Wasserhahn zudrehen und erst dann den Kundendienst informieren.

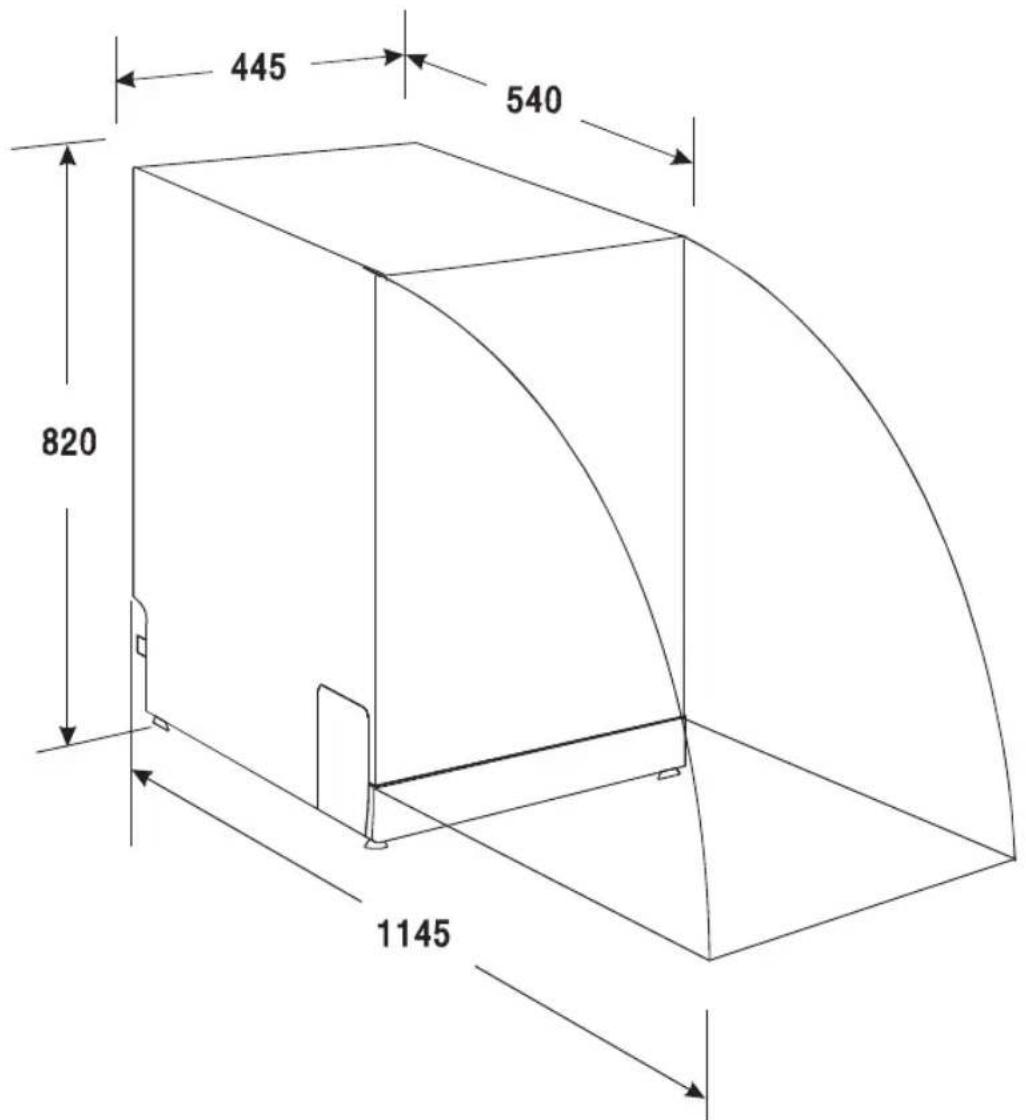

• Wenn sich in der Wanne des Geschirrspülers Wasser befindet, weil er zu voll gelaufen ist, oder ein kleines Leck vorliegt, muss das Wasser entfernt werden, bevor der Waschzyklus wieder aufgenommen wird. WARNHINWEIS:34 TECHNISCHE DATEN Höhe 820 mm (+ regulierbare 60 mm) Breite 445 mm Tiefe 540 mm Nennspannung Siehe Typenschild Wasserdruck 0,04-1,0 MPa Anschluss an Warmwasser Max 60°C Leistungsaufnahme Siehe Typenschild Beladungskapazität 9 Maßgedecke35
