ADG 1077 - Geschirrspüler IGNIS - Kostenlose Bedienungsanleitung

Produkttyp	Einbaugeschirrspüler
Breite	60 cm
Höhe	85 cm
Tiefe	60 cm
Gewicht	ca. 45 kg
Spannung	220-240 V
Frequenz	50 Hz
Stromaufnahme	10 A
Wasseranschluss	Kaltwasser, 0,5-10 bar
Fassungsvermögen	12 Maßgedecke
Programme	6 (z.B. Eco, Intensiv, Schnell, Vorspülen)
Energieeffizienzklasse	A++
Geräuschpegel	44 dB(A)
Startzeitvorwahl	Ja, bis 24 Stunden
Aquastop	Ja, vollständiger Aquastop
Kindersicherung	Ja, Tastensperre
Reinigung & Pflege	Sieb reinigen, Sprüharme prüfen, Dichtungen abwischen
Ersatzteile	Verfügbar (z.B. Körbe, Filter, Sprüharme)
Reparierbarkeit	Ersatzteile für 10 Jahre lieferbar

Häufig gestellte Fragen - ADG 1077 IGNIS

Wie reinige ich den Geschirrspüler richtig?

Regelmäßig das Sieb unter fließendem Wasser reinigen, die Sprüharme auf Verstopfungen prüfen und die Dichtungen mit einem feuchten Tuch abwischen. Einmal im Monat einen Maschinenreiniger bei leerem Gerät durchlaufen lassen.

Was bedeutet der Fehlercode E15?

Der Fehlercode E15 weist auf einen Wassereintritt im Bodenbehälter hin. Schalten Sie das Gerät aus, schließen Sie den Wasserhahn und wenden Sie sich an den Kundendienst. Die Aquastop-Einrichtung hat ausgelöst.

Wann muss ich Salz nachfüllen?

Wenn die Salz-Mangelanzeige aufleuchtet, füllen Sie Spezialsalz in den dafür vorgesehenen Behälter. Dies ist wichtig für die Enthärtungsanlage und verhindert Kalkablagerungen.

Kann ich Töpfe und Pfannen in den Geschirrspüler geben?

Ja, sofern sie als spülmaschinengeeignet gekennzeichnet sind. Stellen Sie sie schräg in den Unterkorb, damit das Wasser gut ablaufen kann. Empfindliche Beschichtungen sollten Sie jedoch von Hand waschen.

Wie stellt man die Wasserhärte ein?

Die Wasserhärte kann über die Bedienblende eingestellt werden (siehe Bedienungsanleitung). Bei hartem Wasser (über 30 °dH) ist eine höhere Stufe nötig, um die Enthärtungsanlage optimal einzustellen.

Warum bleibt das Geschirr feucht nach dem Programm?

Wählen Sie ein Programm mit Trocknungsphase oder aktivieren Sie die Extra Trocknen-Funktion. Öffnen Sie die Tür direkt nach Programmende für einen Spalt. Überprüfen Sie den Klarspülerstand.

Was tun, wenn das Gerät nicht startet?

Prüfen Sie, ob der Netzstecker eingesteckt ist, die Tür richtig geschlossen ist und die Kindersicherung deaktiviert ist. Stellen Sie sicher, dass das Programm nicht mit Startzeitvorwahl belegt ist.

Wie wechselt man den Klarspüler?

Öffnen Sie die Klarspülerkammer und füllen Sie Klarspüler bis zur MAX-Markierung. Schließen Sie den Deckel fest. Stellen Sie die Dosierung je nach Wasserhärte ein (meist 3-4).

Welche Programme sind am energiesparendsten?

Das Eco-Programm verbraucht am wenigsten Energie und Wasser, hat aber eine längere Laufzeit. Das Schnellprogramm spart Zeit, verbraucht mehr Energie. Nutzen Sie die Energieeffizienzklasse A++.

Wie lange dauert ein Spülgang normalerweise?

Je nach Programm: Eco ca. 3-4 Stunden, Intensiv 2-3 Stunden, Schnell 30-60 Minuten. Die genauen Zeiten finden Sie in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG ADG 1077 IGNIS

WICHTIGE SICHERHEITSHINWEISE

BITTE LESEN SIE ALLE ANWEISUNGEN VOR DEM GEBRAUCH

WARNUNG:

Bitte befolgen Sie für den Gebrauch Ihres Geschirrspülers die folgenden Sicherheitshinweise:

ANWEISUNGEN ZUR ERDUNG

• Dieses Gerät muss geerdet werden. Im Falle eines fehlerhaften Funktionierens oder einer Störung verringert die Erdung das Stromschlagrisiko, weil es für den elektrischen Strom einen Weg mit geringerem Widerstand gibt. Dieses Gerät ist mit einem Netzkabel ausgestattet, das über ein Erdungskabel und einen Erdungsstecker verfügt.
• Das Netzkabel muss in eine entsprechende Steckdose eingeführt werden, die in Übereinstimmung mit den geltenden Vorschriften und Gesetzen des Landes korrekt installiert und geerdet ist.

WARNUNG:

Ein nicht korrekter Anschluss des Erdungskabels kann ein Stromschlagrisiko zur Folge haben.

- Fragen Sie einen qualifizierten Elektriker oder Kundendienstmitarbeiter um Rat, wenn Sie Zweifel an der korrekten Erdung des Gerätes haben. Verändern Sie den mit dem Gerät mitgelieferten Stecker nicht, wenn er nicht in die Steckdose passt. Lassen Sie eine korrekte Steckdose von einem qualifizierten Elektriker legen.

WARNUNG:

KORREKTE VERWENDUNG

• Setzen oder stellen Sie sich nicht auf die Tür oder einen Geschirrkorb des Geschirrspülers.
• Verwenden Sie Ihren Geschirrspüler erst, wenn alle Verkleidungspaneele korrekt angebracht sind. Öffnen Sie die Tür Ihres Geschirrspülers beim Betrieb nur sehr vorsichtig, denn es kann Wasser heraus spritzen.
• Legen oder stellen Sie keine schweren Gegenstände auf der geöffneten Tür ab. Das Gerät könnte nach vorn kippen.
• Bitte beachten Sie beim Beladen: 1) Platzieren Sie scharfe Gegenstände so, dass die Türdichtung nicht beschädigt werden kann; 2) Warnung: Messer und andere Utensilien mit scharfen Spitzen sind mit der Spitze nach unten in den Besteckkorb oder waagerecht in die Körbe zu legen.
• Kunststoffteile sind so einzusortieren, dass sie nicht mit dem Heizelement in Berührung kommen können. (Diese Anweisung gilt nur für Geräte mit sichtbarem Heizelement.)
• Vergewissern Sie sich nach jedem Spülprogramm, dass der Spülmittelspender leer ist.
• Spülen Sie nur solche Kunststoffgegenstände im

Geschirrspüler, die eindeutig als Spülmaschinen geeignet oder ähnlich markiert sind. Bei Kunststoffgegenständen ohne entsprechende Markierung prüfen Sie bitte die Herstellerempfehlungen.

• Verwenden Sie nur Reinigungsmittel und Klarspülerzusätze, die für einen Automatik-Geschirrspüler geeignet sind.
• Verwenden Sie keinesfalls Seife, Waschmittel oder Handwasch-Spülmittel in Ihrem Geschirrspüler. Bewahren Sie diese Produkte außerhalb der Reichweite von Kindern auf.
• Bewahren Sie Reiniger und Klarspüler stets außer Reichweite von Kinder auf und halten Sie Kinder von der geöffneten Tür des Geschirrspülers fern, denn es könnten sich noch Reinigerreste darin befinden.
• Das Gerät darf von Personen (einschließlich Kindern) mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person benutzt werden.
• Kinder sollten sorgsam beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Spülmaschinenreiniger sind stark alkalisch. Sie herunter zu schlucken ist extrem gefährlich. Vermeiden Sie den Kontakt mit der Haut und den Augen und halten Sie Kinder von dem Geschirrspüler fern, wenn die Tür geöffnet ist.
• Lassen Sie die Tür nicht ganz offen stehen, da dies eine Stolperfalle darstellt.
• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder von einer empfohlenen Kundendienststelle bzw. von ähnlich geschultem Fachpersonal ausgetauscht werden, um Gefahren zu vermeiden.
• Wenn Sie eine Spülmaschine außer Betrieb nehmen oder entsorgen, entfernen Sie die Tür des Spülraums.
• Bitte entsorgen Sie das gesamte Verpackungsmaterial korrekt.
• Benutzen Sie den Geschirrspüler nur für die ihm zugedachte Funktion.
• Während der Aufstellung des Geräts darf das Netzkabel nicht verbogen, geknickt oder platt getreten werden. Keine Veränderungen an den Bedienelementen vornehmen.
• Dieses Gerät muss mit neuen Schläuchen an die Wasserzuleitung angeschlossen werden; die Wiederverwendung von alten Schläuchen ist nicht zulässig.
• Maximal können 10 Maßgedecke gespült werden.
• Der maximal zulässige Einlasswasserdruck beträgt IMpa.
• Der minimal zulässige Einlasswasserdruck beträgt 0.04Mpa.

BITTE LESEN UND BEFOLGEN SIE DIESE SICHERHEITSINFORMATIONEN SORGFÄLTIG BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG AUF

HINWEISE ZUM UMWELTSCHUTZ

• Dieses Gerät bestehen aus recyclingfähigem oder wieder verwertbarem Material. Es muss gemäß den örtlichen Vorschriften entsorgt werden. Vor dem Entsorgen/Verschrotten den Netzstecker ziehen und das Netzkabel durchschneiden, um das Gerät unbrauchbar zu machen.
• Wenden Sie sich für weitere Informationen hinsichtlich Entsorgung, Wiederverwertung und Recycling des Gerätes an die zuständigen lokalen Behörden, an die städtische Müllabfuhr oder an Ihren Fachhändler, bei dem Sie das Gerät erworben haben.

ENTSORGEN DES VERPACKUNGSMATERIALS

- Die Verpackung ist zu 100% wieder verwertbar und ist mit dem Recycling-Symbol gekennzeichnet Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort, sondern entsorgen Sie es auf die von den verantwortlichen Stellen festgelegte Weise.

ENTSORGEN DES GERÄTES

• Das Gerät ist entsprechend der europäischen Richtlinie 2002/96/CE zur Entsorgung von elektrischen und elektronischen Geräten (WEEE) gekennzeichnet.
• Indem Sie sicherstellen, dass dieses Gerät korrekt entsorgt wird, helfen Sie mit, potentiellen negativen Folgen für Umwelt und menschliche Gesundheit vorzubeugen:

- Das Symbol auf dem Produkt oder der beiliegenden Produktdokumentation weist darauf hin, dass dieses Gerät nicht als normaler Hausmüll behandelt werden darf. Es muss an einer örtlichen Sammelstelle für Altgeräte abgegeben werden, wo Elektro- und Elektronikgeräte gelagert und recycelt werden.

ENTSORGUNG

Entsorgen Sie das Verpackungsmaterial des Geschirrspülers korrekt. Das gesamte Verpackungsmaterial kann recycelt werden.

Kunststoffteile sind mit internationalen Standard-Abkürzungen gekennzeichnet:

• PE für Polyethylen, z.B. Verpackungsmaterial
• PS für Polystyrol, z.B. Abpolsterndes Material
  •POM Polyoxymethylen, z.B. Plastikclips
• PP Polypropylen, z.B. Salzeinfüllhilfe
  • ABS Acrylonitril Butadienstyrol, z.B. Bedienblende.

WARNUNG:

• Das Verpackungsmaterial ist für Kinder potentiell gefährlich!
• Bitte bringen Sie die Verpackung und das Altgerät zur Entsorgung an die dafür vorgesehene Recycling-Stelle.
• Schneiden Sie daher das Netzkabel durch und machen Sie die Türverriegelung unbrauchbar.
• Kartonteile wurden aus Recyclingkartonage hergestellt und sollten in den Papiersammelbehälter zur weiteren Verwendung gegeben werden.
• Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.
• Näheres zum Recycling erfahren Sie bei Ihrer örtlichen Gemeindeverwaltung und Ihrem Abfall-Entsorgungsunternehmen.

ENTSORGUNG: Bitte entsorgen Sie dieses Produkt nicht unsortiert mit dem Haushaltsmüll. Die separate Entsorgung und Weitergabe für eine Spezialbehandlung der Materialien ist erforderlich.

BEDIENUNGSANLEITUNG

WICHTIG. Bitte lesen Sie die gesamte Bedienungsanleitung vor dem ersten Gebrauch Ihres Geschirrspülers aufmerksam durch, um die beste Leistung mit dem Gerät zu erzielen.

Bedienfeld

13 in 1 Anzeigeleuchte / 3in1 Funktionstaste: Zur Auswahl und Anzeige von 3 in 1.
2 Sichtscheibe: Programmrestzeit, Startvorwahl, Programmlaufzeit, Wassertemperatur, Fehlercodes etc.:
3 Startvorwahl-Taste: Zur Voreinstellung des Timers und der Startvorwahl bis zu 24 Stunden. Jeder Druck auf diese Taste erhöht die Zeit um 60 Minuten.
4 Programm-Anzeigeleuchten und Taste: Zur Auswahl eines der sieben und zur Anzeige des

Spülprogramms.

5 Start/Reset-Taste: Zum Starten des ausgewählten Spülprogramms oder zum Löschen des laufenden Spülprogramms.
6 Salz- und Klarspülerwarnleuchten: Zeigt an, wann der Salzbehälter oder Dispenser nachgefüllt werden müssen
7 Betriebsanzeigeleuchte und Schalter: Zum Ein- und Ausschalten des Geräts und zur Anzeige der Stromversorgung.

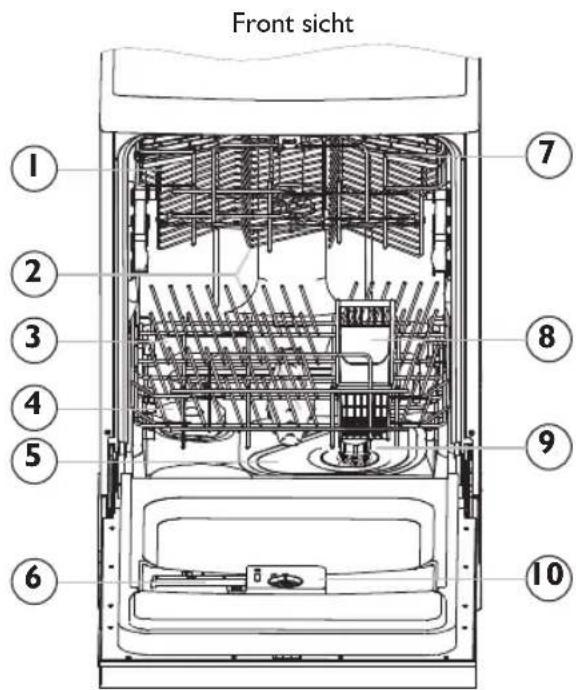

Funktionen des Geschirrspülers

I Ober korb
2 Sprüh arme
3 Unter korb
4 Salz behälter

5 Haupt-Filter
6 Reinigerspender
7 Tassen ablage
8 Besteck korb

9 Grob filter
10 Klarspüler spenderr

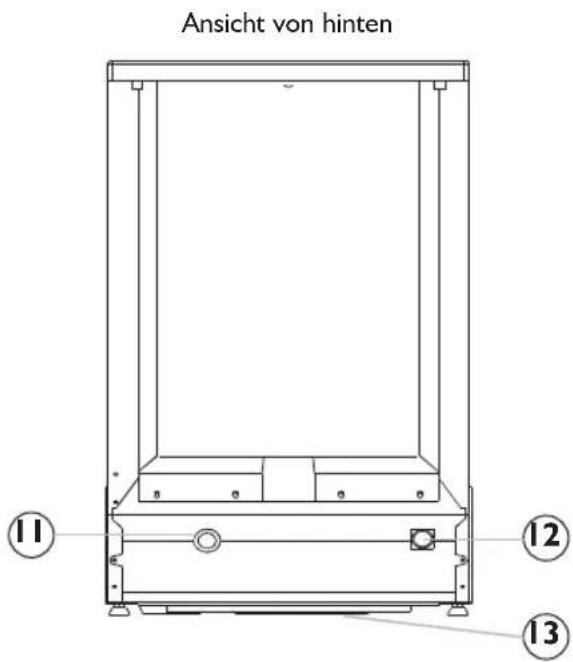

II Ablauf rohranschluss
12 Einlass rohr anschluss

13 Ablage

VOR DEM ERSTEN GEBRAUCH

Vor dem ersten Gebrauch Ihres Geschirrspülers:

A. Stellen Sie den Wasserenthärter ein.
B. Geben Sie 1,5 Kg Salz für Geschirrspüler zu und füllen dann den Salzbehälter mit Wasser
C. Füllen Sie den Klarspülerspender auf
D. Füllen Sie Reiniger ein

A. Wasserenthärter

Der Wasserenthärter muss manuell mit der Wasserenthärterskala eingestellt werden. Der Wasserenthärter entfernt Mineralien und Salze aus dem Wasser, die sich sonst negativ auf den Gerätebetrieb auswirken würden. Je höher der Gehalt an Mineralien und Salzen im Wasser ist, desto härter ist es. Der Wasserenthärter muss entsprechend der Wasserhärte in Ihrem Gebiet eingestellt werden. Ihr lokales Wasserwerk kann Ihnen die Wasserhärte in Ihrem Gebiet mitteilen.

Einstellen des Salzverbrauchs

Dieser Geschirrspüler ermöglicht die Einstellung des Salzverbrauchs aufgrund der lokalen Wasserhärte. Dadurch wird der Salzverbrauch optimiert und auf den Benutzer individuell angepasst.

Bitte befolgen Sie zur Einstellung des Salzverbrauchs die folgenden Schritte.

I. Schrauben Sie den Deckel des Salzbehälters auf.

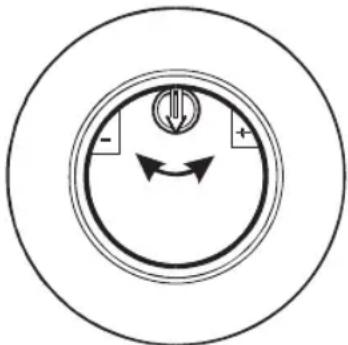

2. Am Behälter befindet sich ein Ring mit einem Pfeil darauf (siehe die Abbildung seitlich); drehen Sie bei Bedarf den Ring nach links gegen den Uhrzeigersinn vom Zeichen "-" nach "+", je nach der Wasserhärte in Ihrem Gebiet. Es wird empfohlen, die Einstellungen gemäß folgender Schemata durchzuführen:

°dH = 1.25 / = Keine Salzzugabe erforderlich
°Clarke = 1.78 - = Einstellung in Richtung "-" Zeichen
°fH = 0.178mmol/l + = Einstellung in Richtung "+" Zeichen
°dH = Deutsche Wasserhärte Mitte = Einstellung zwischen "+" und "-" Zeichen
°fH = Französische Wasserhärte

°Clarke = Britische Wasserhärte

Kontaktieren Sie Ihr lokales Wasserwerk für Informationen zur Ihrer lokalen Wasserhärte.

B. Salz in den Salzbehälter oder Dispenser einfüllen

Bitte verwenden Sie nur Spezialsalz für Geschirrspüler.

Der Salzbehälter befindet sich unter dem Unterkorb und ist wie im Folgenden beschrieben mit Salz zu befüllen:

Achtung

• Benutzen Sie ausschließlich spezielles Regeneriersalz für Geschirrspüler. Jeder andere Typ von Salz, insbesondere Speisesalz, beschädigt den Wasserenthärter und ist nicht für die Verwendung im Geschirrspüler geeignet. Wurde ungeeignetes Salz im Geschirrspüler verwendet, so haftet der Hersteller nicht für dadurch entstandene Schäden und gibt auch keine Garantie.
• Füllen Sie das Salz erst direkt vor dem Start eines kompletten Spülprogramms ein. Dies verhindert, dass verschüttete Salzkörner oder ausgelaufenes Salzwasser im Geräteboden eine Zeit lang stehen bleiben und dort Korrosion verursachen.

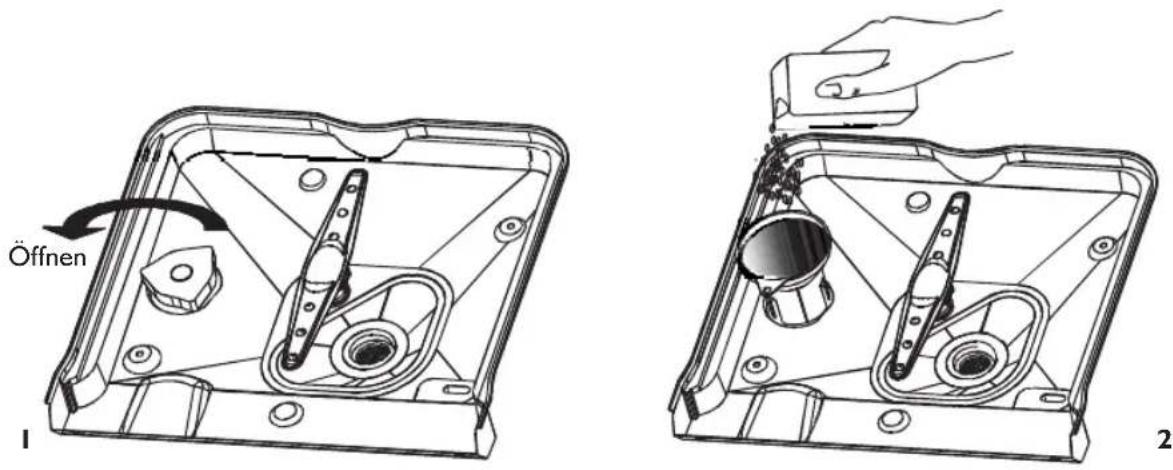

A. Entfernen Sie den Unterkorb und schrauben Sie dann den Deckel vom Salzbehälter ab (I)
B. Benutzen Sie zum Füllen des Salzbehälters mit ca. 1,5 Kg Spezialsalz für Geschirrspüler einen Trichter und entfernen Sie danach den Trichter wieder.
C. Füllen Sie den Salzbehälter mit Wasser. Es ist normal, dass eine kleine Menge Wasser aus dem Salzbehälter ausläuft (2).
D. Schrauben Sie nach dem Befüllen des Behälters den Deckel wieder fest im Uhrzeigersinn auf.
E. In der Regel erlischt die Salzwarnleuchte innerhalb der nächsten 2-6 Tage nach dem Auffüllen des Salzbehälters.
F. Nach jedem Auffüllen des Salzbehälters ist danach sofort ein Spülprogramm zu starten (wir empfehlen das Programm Einweichen oder Kurz).
Im anderen Fall können Filtersystem, Pumpe oder andere wichtige Teile des Geräts durch Salzwasser beschädigt werden. Dies ist nicht durch die Garantie abgedeckt.

Hinweis:

I. Der Salzbehälter darf nur dann nachgefüllt werden, wenn die Salzwarnleuchte in der Bedienblende aufleuchtet.
Je nach dem, wie gut sich das Salz auflöst, kann die Salzwarnleuchte auch noch einige Zeit nach dem Befüllen des Salzbehälters weiter leuchten.
Ist in der Bedienkonsole keine Salzwarnleuchte integriert (wie bei einigen Modellen), können Sie die Zeit des Nachfüllens von Salz in den Behälter anhand der Programmzyklen abschätzen, die bereits gelaufen sind.

1. Wenn Sie beim Einfüllen Salz verschüttet haben, sollten Sie sofort anschließend ein Kurzprogramm laufen lassen, um das verschüttete Salz zu entfernen.

C. Füllen Sie den Klarspülerspender auf

Klarspülerspender

Während des letzten Klarspülgangs gibt das Gerät den Klarspüler frei, der die Bildung von Wassertropfen und damit von Flecken und Schlieren auf dem Geschirr verhindert.

Er lässt das Wasser auch schnell vom Geschirr ablaufen und sorgt so für ein schnelleres Trocknen. Ihr Geschirrspüler ist für die Verwendung von flüssigem Klarspüler konstruiert. Der Klarspülerspender befindet sich neben dem Reinigerspender im Inneren der Tür Um Klarspüler nachzufüllen, öffnen Sie den Deckel des Klarspülerspenders und gießen so viel Klarspüler in den Dispenser, bis sich die Anzeige ganz schwarz verfärbt. Das Fassungsvermögen des Klarspülerspenders beträgt circa 110 ml.

Funktion des Klarspülerspenders

Der Klarspülerspender wird automatisch beim letzten Klarspülgang zugesetzt und sorgt für ein gründliches Klarspülen sowie für flecken- und streifenloses Trocknen.

Achtung

Verwenden Sie nur Marken-Klarspüler für Ihren Geschirrspüler. Befüllen Sie den Klarspülerspender niemals mit anderen Substanzen (wie Reiniger oder Flüssigspülmittel). Dies würde das Gerät beschädigen.

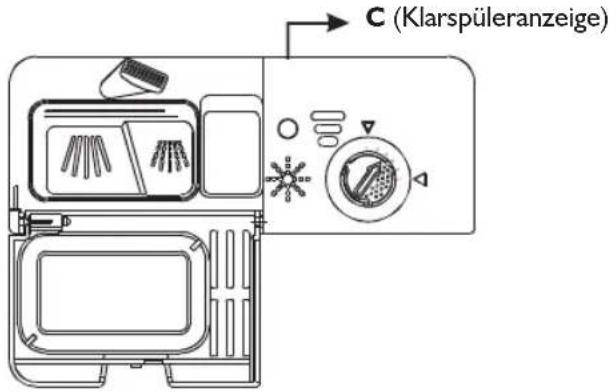

Wann muss Klarspüler nachgefüllt werden?

Wenn sich in der Bedienblende keine Klarspüler-Warnleuchte befindet, können Sie den Füllstand des Klarspülerspenders mit Hilfe der optischen Anzeige C neben dem Deckel abschätzen.

Wenn der Klarspülerspender voll ist, ist die ganze Anzeige dunkel.

Je weniger Klarspüler sich im Dispenser befindet, desto mehr verringert sich die Größe des dunklen Flecks. Der Füllstand im Klarspülerdispenser sollte nie unter 1 / 4 voll fallen.

Je weniger Klarspüler sich im Dispenser befindet, desto mehr ändert sich die Größe des dunklen Flecks wie unten gezeigt.

• Voll

3 / 4 voll

1 / 2 voll

- 1 / 4 voll - Jetzt sollten Sie Klarspüler nachfüllen zur Vermeidung von Flecken

○ Leer

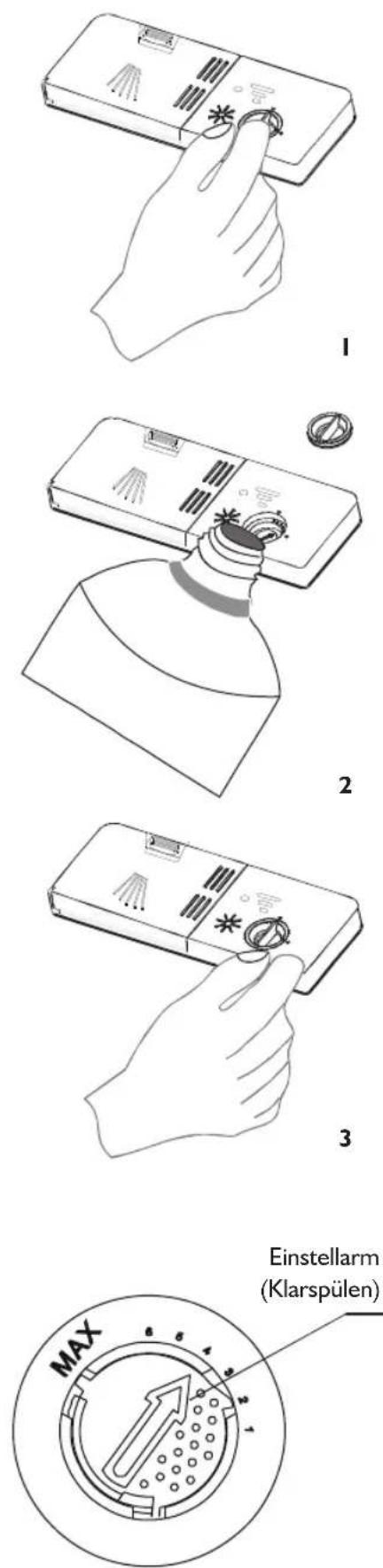

I. Zum Öffnen des Dispensers drehen Sie den Deckel auf "open" (offen) (linker) Pfeil und heben den Deckel heraus.

1. Gießen Sie den Klarspüler vorsichtig in den Klarspülerdispenser, um diesen nicht zu überfüllen.

2. Setzen Sie den Deckel dann so auf, dass der Pfeil auf die Markierung "open" (offen") ausgerichtet ist, und drehen Sie dann den Deckel zum geschlossenen (rechten) Pfeil.

HINWEIS

Nehmen Sie verschütteten Klarspüler gleich mit einem saugenden Tuch auf, um beim nächsten Spülprogramm eine übermäßige Schaumbildung zu vermeiden. Vergessen Sie nicht, den Deckel wieder aufzusetzen, bevor Sie die Tür des Geschirrspülers schließen.

Klarspülerspenderdosierung einstellen

Der Klarspülerspender hat vier oder sechs Einstellungen. Beginnen Sie zunächst mit der Klarspülerspender-Einstellung "4". Wenn es Flecken auf dem Geschirr gibt oder es schlecht trocknet, erhöhen Sie die Klarspülermenge, indem Sie den Deckel des Klarspülerspenders öffnen und den Zeiger auf "5" drehen. Sind jetzt noch immer Flecken sichtbar oder trocknet das Geschirr noch immer schlecht, stellen Sie den Zeiger so lange auf die nächst höhere Stufe, bis das Geschirr fleckenlos ist. Die empfohlene Einstellung ist "4". (Die werkseitige Einstellung ist "4").

HINWEIS

Erhöhen Sie die Dosierung, wenn Wassertropfen oder Kalkflecken nach dem Spülen auf dem Geschirr zu sehen sind.

Reduzieren Sie die Dosierung, wenn sich milchige weißliche Schlieren auf dem Geschirr bilden oder sich ein bläulicher Film auf Gläsern oder Messerklingen bildet.

D. Funktion des Reinigers

Reiniger mit chemischen Inhaltsstoffen sind nötig, um Schmutz und Verunreinigungen zu lösen und aus dem Geschirrspüler zu entfernen. Für diesen Zweck sind die meisten handelsüblichen Marken-Reiniger geeignet.

Reiniger

Es gibt drei Sorten Reiniger

I. Mit Phosphat und mit Chlor
2. Mit Phosphat ohne Chlor
3. Ohne Phosphat ohne Chlor

In der Regel sind Pulverreiniger ohne Phosphat. Damit ist die Wasser enthärtende Funktion des Phosphats nicht gegeben. Wir empfehlen in diesem Fall, Salz in den Salzbehälter zu füllen, auch wenn die Wasserhärte nur 6 °dH beträgt. Werden bei hartem Wasser Reiniger ohne Phosphat verwendet, so führt dies häufig zu weißlichen Flecken auf Geschirr und Gläsern. In diesem Fall sollten Sie für bessere Ergebnisse mehr Reiniger verwenden. Reiniger ohne Chlor haben nur eine geringe Bleichwirkung. Starke, verfärbte Flecken lassen sich damit nicht vollständig entfernen. Wählen Sie bitte in diesem Fall ein Programm mit einer höheren Temperatur.

Reinigerkonzentrate

Reiniger lassen sich aufgrund ihrer chemischen Zusammensetzung in zwei Grundtypen einordnen:

• herkömmliche alkalische Reiniger mit ätzenden Komponenten.
• schwach alkalische konzentrierte Reiniger mit natürlichen Enzymen.

Die Verwendung von normalen Spülprogrammen in Kombination mit konzentrierten Reinigern reduziert die Umweltverschmutzung und ist gut für Ihr Geschirr; dieses Spülprogramme sind speziell auf die Schmutz lösenden Eigenschaften der Enzyme in konzentrierten Reinigern abgestimmt. Aus diesen Grund können normale Spülprogramme bei Verwendung von konzentrierten Reinigern die gleichen guten Ergebnisse erzielen, wie sie sonst nur mit Intensivprogrammen erzielt werden können.

Reinigertabletten

Reinigertabletten verschiedener Hersteller lösen sich mit verschiedenen Geschwindigkeiten auf. Aus diesem Grund können sich Reinigertabletten in Kurzprogrammen nicht vollständig auflösen und ihre Wirkung entfalten. Verwenden Sie daher mit Reinigertabletten stets lange Programme, um sicherzustellen, dass alle Reinigerreste komplett ausgespült sind.

Reinigerdispenser

Der Reinigerdispenser muss vor dem Start jedes Spülprogramms gemäß den Anweisungen in der Waschzyklus-Tabelle neu gefüllt werden. Ihr Geschirrspüler benötigt weniger Reiniger und Klarspüler als herkömmliche Geschirrspüler. Im Allgemeinen reicht nur ein Esslöffel Reiniger für eine normale Spülladung. Stärker verschmutztes Geschirr benötigt mehr Reiniger. Geben Sie den Reiniger immer erst direkt vor dem Start des Spülprogramms zu; im anderen Fall kann er feucht werden und löst sich dann nicht gut auf.

Zu verwendende Reinigermenge

HINWEIS:

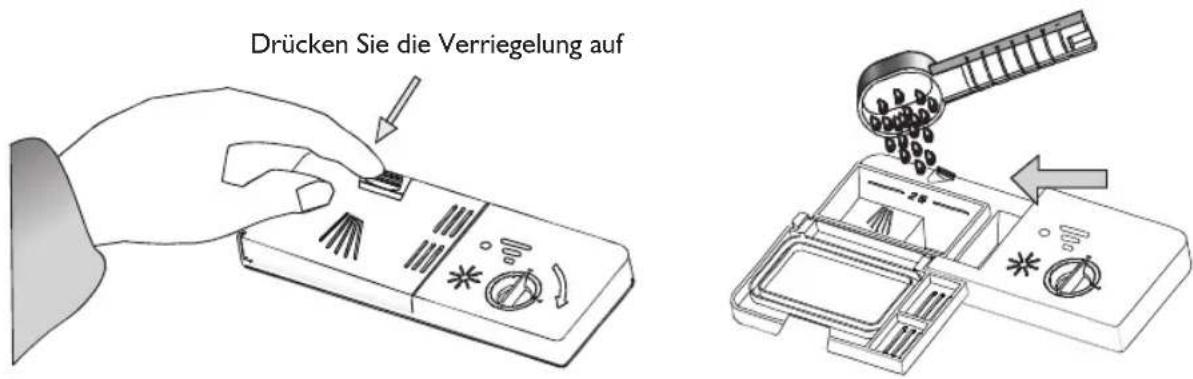

• Falls der Deckel geschlossen ist: drücken Sie die Entriegelungstaste. Der Deckel springt dann auf.
• Geben Sie den Reiniger immer erst direkt vor dem Start des Spülprogramms zu.
• Verwenden Sie nur Marken-Reiniger für Ihren Geschirrspüler.

WARNUNG:

Reiniger für Geschirrspüler ist korrosiv! Halten Sie Kinder unbedingt davon entfernt und bewahren Sie ihn für Kinder unzugänglich auf.

Korrekter Gebrauch des Reinigers

Benutzen Sie ausschließlich speziellen Reiniger für Geschirrspüler. Bewahren Sie Ihren Reiniger so auf, dass er immer frisch und trocken ist. Füllen Sie Pulverreiniger immer erst direkt vor dem Start des Spülprogramms in den Dispenser.

Füllen Sie Reiniger ein

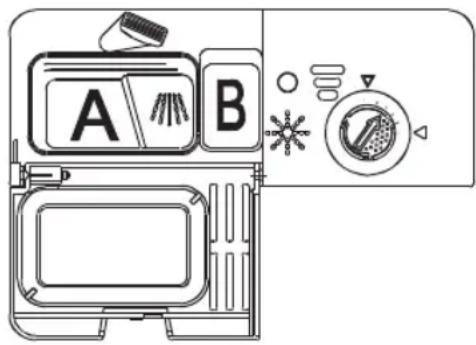

Füllen Sie den Reiniger in den Reinigerdispenser. Die Markierungen zeigen die Dosierungen an wie rechts abgebildet:

A. Der Platz für den Reiniger für den Hauptspülgang, "MIN" bedeutet etwa 20 g Reiniger.
B. Der Platz für den Reiniger für den Vorspülgang, 6 circa 5 g of Reiniger

Bitte beachten Sie die Herstellerhinweise zur Dosierung und Lagerung wie auf der Reinigerverpackung angegeben. Schließen Sie den Deckel und drücken Sie darauf, bis er einrastet.

Ist das Geschirr stark verschmutzt, geben Sie eine Extra-Dosis Reiniger in die Vorspülkammer. Dieser Reiniger beginnt dann schon in der Vorspülphase zu wirken.

HINWEIS:

• Sie finden Informationen zur Reinigermenge für ein einzelnen Programm auf der letzten Seite.
• Bitte achten Sie darauf, dass aufgrund der verschiedenen Verschmutzungsgrade und Wasserhärten Unterschiede möglich sind.
• Bitte beachten Sie die Herstellerempfehlungen auf der Reinigerverpackung.

So benutzen Sie die Funktion 3 in I

Ihr Geschirrspüler besitzt eine Funktion 3 in I; dabei müssen Salz und Klarspüler extra zugegeben werden, da sie bereits in der 3 in I Tablette enthalten sind. Der Geschirrspüler wird mit einem 3 in I Tablettenbehälter als Zubehör geliefert.

HINWEIS

Nur die Funktion 3 in I (für die Programme: Intensiv/Normal/Eco.) Kann mit 3 in I Tabletten verwendet werden. Wenn Sie 3 in I Tabletten in anderen Programmen verwenden, erzielt das Gerät keine gute Leistung.

I. In der Abbildung unten wird gezeigt, wie Sie den 3 in I Tablettenbehälter an den Oberkorb hängen.

1. Drehen Sie den oberen Sprüharm und ändern Sie die Lage des Behälters, um sicherzustellen, dass der obere Sprüharm nicht durch den 3 in 1 Tablettenbehälter behindert wird. Siehe hierzu die nachstehende Abbildung.

2. Geben Sie die 3 in 1 Tablette in den Behälter und starten Sie das 3 in 1 Programm.

Wenn Sie 3 in I Kombi-/Kompaktreiniger verwenden, achten Sie bitte darauf, dass die Kombireiniger von der Größe her in den Dispenser passen; die Kombireiniger müssen sich leicht und ohne Druck einlegen lassen, damit der Dispenser nicht bricht.

GESCHIRRSPÜLERKÖRBE BELADEN

Für die beste Leistung des Geschirrspülers befolgen Sie bitte diese Richtlinien zum Beladen. Die Funktionen und das Erscheinungsbild der Geschirr- und Besteckkörbe kann von Modell zu Modell unterschiedlich sein.

Bitte beachten Sie Folgendes vor und nach dem Beladen der Geschirrkörbe

Kratzen Sie grobe Speisereste ab. Weichen Sie angebrannte Speisereste in Töpfen ein. Das Geschirr muss nicht unter fließendem Wasser vorgespült werden.

Bitte sortieren Sie das Geschirr wie folgt in den Geschirrspüler ein:

I. Sortieren Sie Teile wie Tassen, Gläser, Töpfe/Pfannen usw. mit der Hohlseite nach unten ein.
2. Gebogene Teile oder solche mit Vorspüngen sind so einzuladen, dass das Wasser ablaufen kann.
3. Alle Utensilien sind sicher einzustapeln, so dass sie nicht umfallen können.
4. Alle Utensilien sind so einzusortieren, dass sich die Sprüharme jederzeit frei drehen können.
Sehr kleine Teile können nicht im Geschirrspüler gespült werden, da sie leicht aus den Körben fallen können.

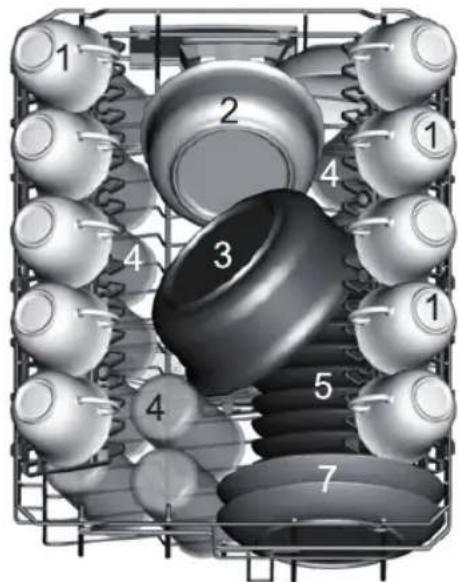

Oberkorb beladen

Der Oberkorb ist für feineres und empfindlicheres Geschirr bestimmt wie Gläser, Kaffee- und Teetassen, Saucieren sowie für Teller, kleinere Schüsseln und flache Formen und Töpfe (wenn sie nicht stark verschmutzt sind).

Das Geschirr muss immer so eingeladen werden, dass es nicht durch den Wasserstrahl bewegt werden kann.

I Tassen
2 Kleine Servierschüssel
3 Große Servierschüssel
4 Gläser
5 Saucieren
6 Teller
7 Dessertteller

IN

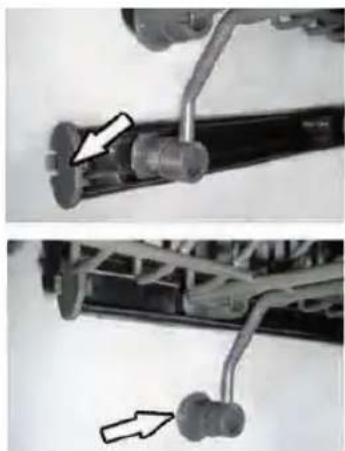

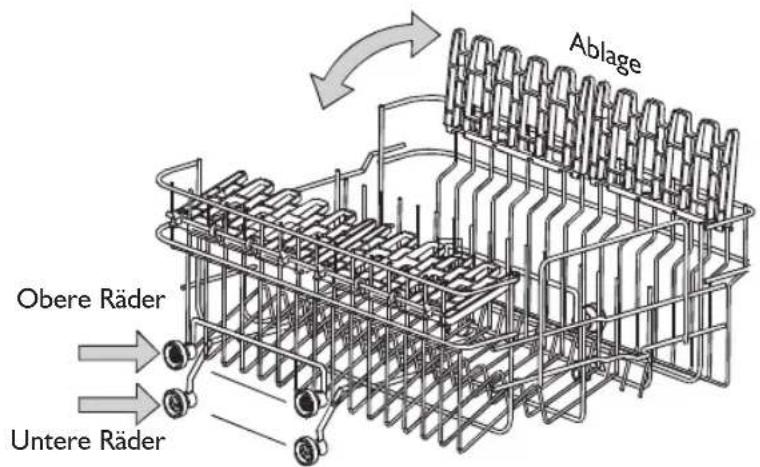

Oberkorb einstellen

Die Höhe des Oberkorbs kann verstellt werden, um mehr Platz für große Utensilien im Ober- oder Unterkorb zu bieten. Die Höhe des Oberkorbs kann verstellt werden, indem die Räder auf verschiedenen Höhe der Schienen gebracht werden. Lange Gegenstände wie Vorlege- und Salatbesteck sowie Messer sollten flach auf die Ablage gelegt werden, um die Drehung der Sprüharme nicht zu behindern. Die Ablage kann zurück geklappt oder ganz heraus genommen werden, wenn sie nicht benutzt wird.

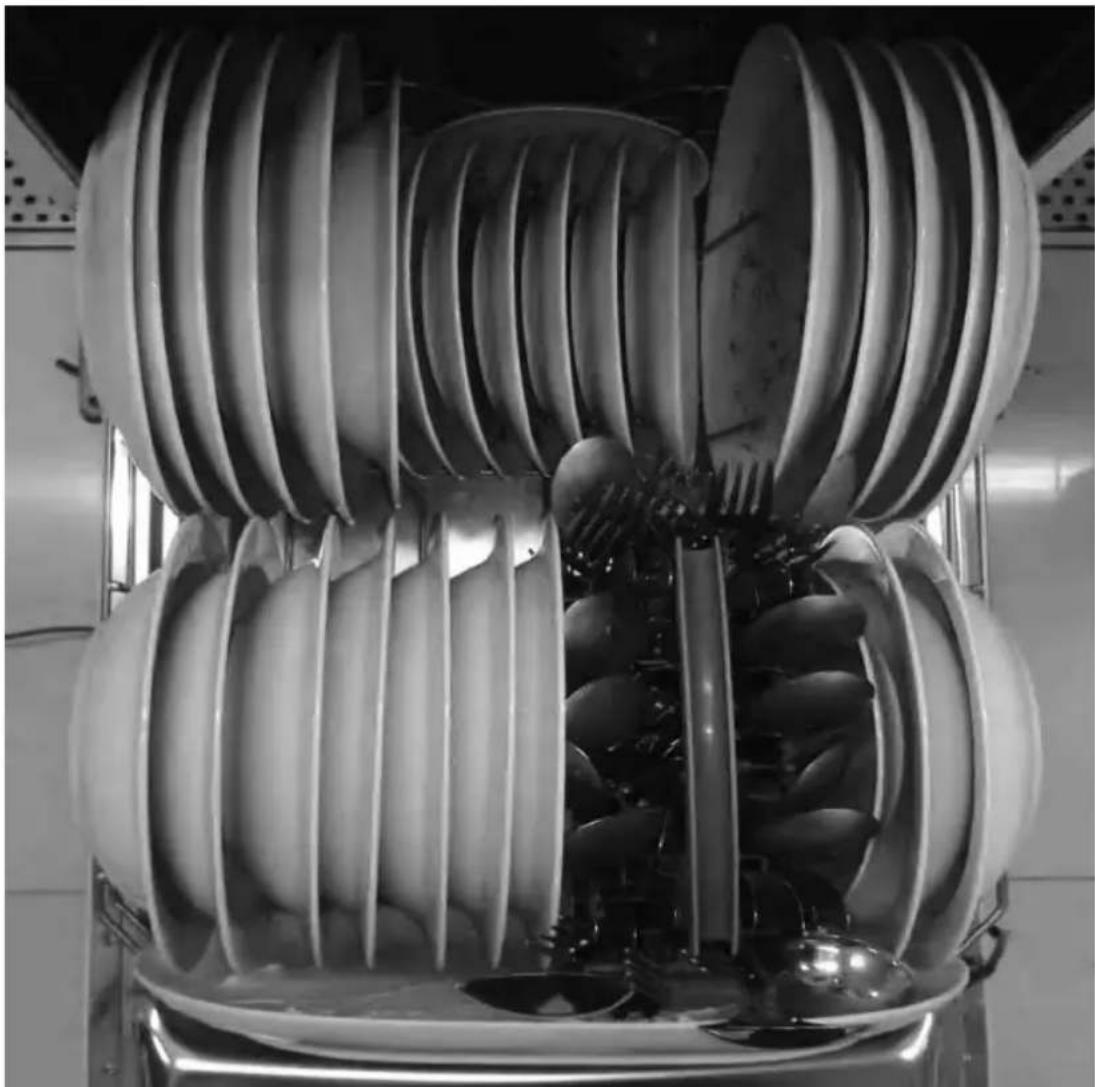

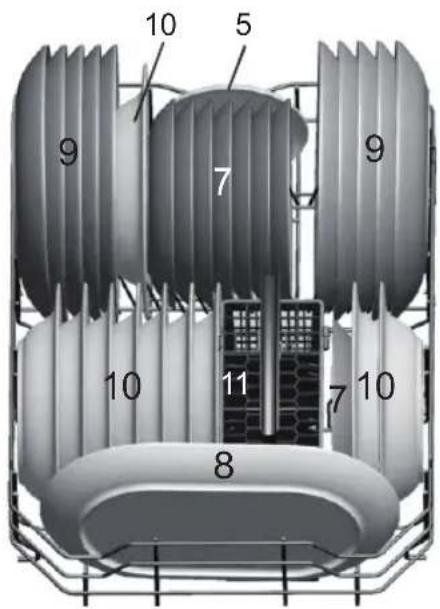

Unterkorb beladen

Wir empfehlen, große, schwer zu reinigende Teile in den Unterkorb zu legen: Töpfe, Pfannen, Deckel, Teller, Platten und Schüsseln, wie rechts abgebildet. Teller, Platten und Deckel sollten seitlich in den Gestellen eingeordnet werden, um die Drehung des oberen Sprüharms nicht zu behindern. Töpfe, Servierschüsseln usw. sind immer mit der hohlen Seite nach unten einzusortieren. Tiefe Töpfe sind so zu platzieren, dass das Wasser ablaufen kann. Der Unterkorb besitzt klappbare Reihen zur Beladung mit größeren oder mehr Töpfen und Pfannen.

7 Tassen
8 kleine Servierschüssel
9 Große Servierschüssel
10 Gläser
II Saucieren

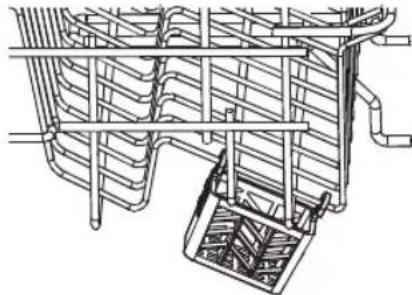

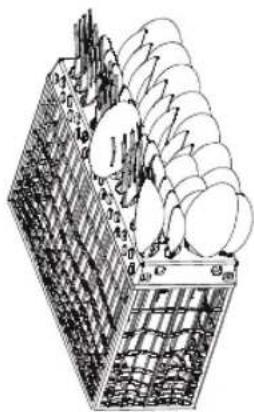

Das Besteck sollte mit den Griffen nach unten in den Besteckkorb sortiert werden. Falls das Gestell seitliche Körbe besitzt, sollten die Löffel separat in die entsprechenden Schlitze eingesteckt werden; besonders lange Utensilien sollten waagerecht vorn im Oberkorb wie in der Abbildung gezeigt einsortiert werden.

I Teelöffel
2 Dessertlöffel
3 Suppenlöffel
4 Gabeln
5 Messer
6 Vorlegegabeln
7 Vorlegelöffel
8 Schöpfkellen

• Es dürfen keine Gegenstände durch den Boden hindurch ragen. Messer und andere Utensilien mit scharfen Spitzen sind mit der Spitze nach unten in den Besteckkorb oder waagerecht in die Körbe zu legen.
• Sortieren Sie Utensilien mit scharfen Spitzen oder Klingen stets mit der Spitze nach unten ein!

Beachten Sie zur Reinigung im Geschirrspüler die Angaben für folgendes Besteck/Geschirr

Nicht geeignet

• Besteck mit Holz-, Horn, Porzellan- oder Perlmutt-Griffen.
• Kunststoffteile, die nicht hitzefest sind
• Älteres Besteck mit geklebten Teilen, die nicht Temperatur beständig sind
  • Geklebtes Besteck oder Geschirr
  • Gegenstände aus Zinn oder Kupfer
• Kristallgläser
• Nicht rostfreie Stahlgegenstände
  • Holzbrettchen-, platten
  • Gegenstände aus Kunststofffasern

Nur bedingt geeignet

• Einige Glassorten können nach zahlreichen Spülgängen stumpf werden.
• Silber- und Aluminiumteile haben die Tendenz, sich beim Spülen zu verfärben
• Glasierte Muster können bei häufigem Spülen in der Maschine verblassen

HINWEIS: Mit Zigarettenasche, Kerzenwachsresten, Politur und Lacken verschmutzte Teile dürfen nicht in den Geschirrspüler. Achten Sie bei einem Neukauf von Geschirr darauf,

dass es für Geschirrspüler geeignet ist.

HINWEIS: Überladen Sie den Geschirrspüler nicht. Es gibt nur Platz für 9 Standardteller. Spülen Sie kein Geschirr in diesem Gerät, das nicht für Geschirrspüler geeignet ist. Dies ist für gute Ergebnisse und einen vernünftigen Energieverbrauch sehr wichtig.

Besteck und Geschirr einsortieren

Vor dem Einsortieren des Geschirrs sollten Sie: Grobe Speisereste entfernen Angebrannte Speisereste am Topfboden einweichen

Bitte beachten Sie beim Einsortieren von Besteck und Geschirr Folgendes:

Besteck und Geschirr darf die Drehung der Sprüharme nicht behindern. Legen Sie Hohlgefäße wie Tassen, Schüsseln, Gläser und Töpfe usw. mit der Öffnung nach unten ein, so dass sich kein Wasser in den Vertiefungen sammeln kann.

WARNUNG

Das Öffnen der Tür während des Spülgangs ist gefährlich, da heißes Wasser heraus spritzen und zu Verbrennungen führen kann. Die Tür darf nicht in vollständig geöffneter Position bleiben, da dies eine Gefahrenquelle für Stolpern darstellt.

STARTEN EINES SPÜLPROGRAMMS

Waschzyklus-Tabelle

HINWEIS

• ★ Bedeutung: es muss Klarspüler in den Klarspülerdosierer nachgefüllt werden.
• * En50242: Dieses Programm ist ein Testprogramm; die Einstellung für den Klarspüldosierer wird für Position 6 empfohlen.
• Der Stromverbrauch in Aus-Stellung beträgt 0 W, in Standby 0,73 W.

Programm	Informationen zur Programmauswahl	Beschreibung des Zyklus	Reiniger Vorspül-/Hauptspülgang	Dauer (Min.)	Energie (kWh)	Wasser (l)	Klarspülen
Intensiv	Für stark verschmutztes Geschirr und Töpfe, Pfannen und Teller usw. mit angetrockneten Speiseresten.	Vorspülen (50 °C)Spülen (65 °C)KlarspülenKlarspülen (55 °CTrocknen	3/22 g 120 l	1.13 16.0			★
Normal	Für normal verschmutztes Geschirr wie Töpfe, Teller, Gläser und leicht	Vorspülen Spülen (55 °C)Klarspülen (65 °C)	3/22 g 155 l	1.09 13.0			★
Sani-Spülen	Für Geschirr, das nur klargespült und getrocknet werden muss.	Vorspülen Spülen (45 °C)Klarspülen (70 °C)		98 0.8	8.0		★
ecoEco.* EN 50242	Tägliches Standardprogramm für normal verschmutzte	Vorspülen Spülen (50°C)Klarspülen (60°C)	3/22 g 170 0	0.93 14.0			★
Kurz	Ein kürzerer Spülgang für leicht verschmutztes Geschirr und für Schnellspülgang.	Spülen (40 °C)KlarspülenKlarspülen (40 °C)	25 g 30 0.5	9.0
Sanft	Für leicht verschmutztes Geschirr und Gläser.	Vorspülen Spülen (40 °C)KlarspülenKlarspülen (60°C)	25 g 95 0.7	13.0			★
Vorspülen	Zum Abspülen von Geschirr, das später im Verlauf des Tages richtig gespült werden soll.	Vorspülen		8	0.01	3.0
Intensiv+3 inl	Für alle sehr stark verschmutzten Beladungen wie Töpfe, Pfannen, Kasserolen und Geschirr mit angetrockneten	Vorspülen (50 °C)Spülen (65 °C)KlarspülenKlarspülenKlarspülen (55 °CTrocknen	3 inl 1 Stück	120 1.1	16.0
Normal+3 inl	Für normal verschmutztes Geschirr wie Töpfe, Teller, Gläser und leicht verschmutzte Pfannen.	Vorspülen (50 °C)Spülen (55°C)KlarspülenKlarspülen (65°C)Trocknen	3 inl 1 Stück	150 1.08	13.5
Normal+3 inl	Für leicht verschmutztes Geschirr wie Töpfe, Teller, Gläser und leicht verschmutzte Pfannen.	Vorspülen Spülen (50°C)Klarspülen (65 °CTrocknen	3 inl 1 Stück	160 0.84	10.5

Gerät einschalten

Spülprogramm starten

1. Ziehen Sie den Unter- und den Oberkorb heraus, laden Sie das Geschirr ein und schieben Sie die Körbe zurück. Beladen Sie immer zuerst den Unterkorb und danach den Oberkorb (siehe den Abschnitt "Geschirrspüler beladen").
2. Geben Sie den Reiniger hinein (siehe den Abschnitt "Salz, Reiniger und Klarspüler).
3. Stecken Sie den Netzstecker in die Steckdose. Die Stromversorgung beträgt 220-240 VAC /50 HZ, die Spezifikation der Buchse beträgt 10A 250VAC. Stellen Sie sicher, dass der Wasserhahn ganz aufgedreht ist.
4. Schließen Sie die Tür, drücken Sie die EIN-/AUS-Taste, und nun leuchtet die EIN/AUS-Leuchte auf. Drücken Sie die Programmwahltaste, um den gewünschten Waschgang auszuwählen. Das Gerät beginnt nach 3 Sekunden zu arbeiten.

Programm ändern...

Vorbedingung:

1. Ein laufendes Programm kann nur geändert werden, wenn es nur erst für kurze Zeit gelaufen ist. Im anderen Fall wurde der Reiniger bereits im Gerät aufgelöst und es kann sein, dass das Gerät das Spülwasser bereits abgepumpt hat. In diesem Fall muss erneut Reiniger nachgefüllt werden (siehe den Abschnitt "Reiniger einfüllen").
2. Wenn Sie die Start-/Reset-Taste länger als 3 Sekunden drücken, können Sie das laufende Programm löschen und ein anderes Programm wählen (siehe den Abschnitt "Starten eines Spülprogramms").
3. Wenn Sie die Intensiv/Normal/Eco. Programme wählen, können Sie die 3 in 1 Funktion auswählen.

HINWEIS: Wenn Sie die Tür während eines laufenden Programms öffnen, hält das Gerät an. Wenn Sie die Tür wieder schließen, fährt das Gerät nach 10 Sekunden fort.

Sie möchten noch weiteres Geschirr einladen?

Wenn Sie Geschirr vergessen haben, einzuladen, so können Sie dies jederzeit vor dem Öffnen des Reinigerspenders tun.

I. Öffnen Sie zunächst die Tür nur ein wenig, um den Spülgang zu unterbrechen.
2. Wenn sich die Sprüharme nicht mehr drehen, können Sie die Tür ganz öffnen.
3. Laden Sie jetzt das vergessene Geschirr ein.
4. Schließen Sie die Tür. Der Geschirrspüler fährt nach 10 Sekunden mit dem Programm fort.

Am Ende des Spülprogramms

Wenn das Spülprogramm zu Ende ist, ertönt der Summer des Geschirrspülers 8 Sekunden lang. Schalten Sie das Gerät mit der EIN-/AUS-Taste aus, schließen Sie den Wasserhahn und öffnen Sie die Tür des Geschirrspülers. Warten Sie noch einige Minuten mit dem Ausladen des Geschirrspülers, da das Geschirr jetzt noch heiß und daher auch bruchanfälliger ist. Außerdem trocknet es besser.

• Geschirrspüler ausschalten

Das Programm ist erst dann zu Ende, wenn eine 0 im digitalen Display angezeigt wird (Restlaufzeit).

I. Schalten Sie den Geschirrspüler mit der Ein/Aus-Taste aus.
2. Schließen Sie den Wasserhahn!

- Öffnen Sie die Tür vorsichtig.

Heißes Geschirr bekommt leicht Sprünge. Aus diesem Grund sollten Sie das Geschirr noch etwa 15 Minuten im Gerät abkühlen lassen, bevor Sie es heraus nehmen.

Öffnen Sie die Tür des Geschirrspülers, lassen Sie diese offen stehen und warten Sie jetzt einige Minuten, bevor Sie das Geschirr entladen. Das Geschirr ist dann besser abgekühlt und trockener.

• Geschirrspüler entladen

Es ist normal, dass der Geschirrspüler im Innern feucht ist.

Leeren Sie zuerst den Unterkorb, danach den Oberkorb. Dadurch verhindern Sie, dass Wasser aus dem Oberkorb auf das Geschirr im Unterkorb tropft.

WARNUNG:

Das Öffnen der Tür während des Spülgangs ist gefährlich, da heißes Wasser heraus spritzen und zu Verbrennungen führen kann.

PFLEGE UND WARTUNG

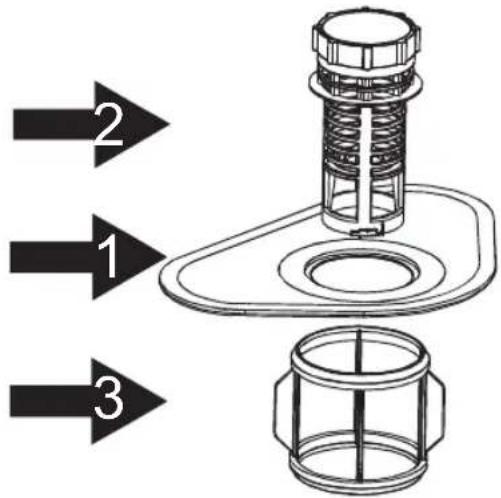

Filtersystem

Der Filter verhindert, dass grobe Speisereste oder andere Gegenstände in die Pumpe gelangen können. Die Speisereste können den Filter zusetzen; in diesem Fall muss er heraus genommen und gereinigt werden. Das Filtersystem besteht aus einem Grobfilter, einem Flachfilter (Hauptfilter), und einem Mikrofilter (Feinfilter).

Hauptfilter I

Eine Spezialdüse im unteren Sprüharm pulverisiert Speisereste und Verschmutzungen, die in diesem Filter gefangen und anschließend aus dem Gerät ausgespült werden.

Grobfilter 2

Gröbere Teile wie Knochen oder Glas, die den Ablauf blockieren könnten, werden im Grobfilter gesammelt. Um diese Teile aus dem Filter heraus nehmen zu können, drücken Sie vorsichtig den Hahn oben an diesem Filter zusammen und heben den Filter dann heraus.

Feinfilter 3

Dieser Filter fängt Verschmutzungen und Speisereste im Boden des Gerätes ein und verhindert, dass diese sich während des Spülgangs erneut auf dem Geschirr ablagern können.

Filtersystem

Der Filter entfernt effizient Speisepartikel aus dem Spülwasser, so dass dieses während des Spülgangs recycelt werden kann. Für optimale Leistung und Ergebnisse muss der Filter regelmäßig gereinigt werden. Aus diesem Grund sollten grobe Speisepartikel, die im Filter gesammelt sind, nach jedem Spülgang entfernt werden; spülen Sie dazu den halbrunden Filter mit dem Behälter unter fließendem Wasser aus. Um den Filter heraus nehmen zu können, ziehen Sie den Griff des Behälters nach oben.

WARNUNG:

• Der Geschirrspüler darf nie ohne die Filter benutzt werden.
• Wird der Filter nicht richtig eingesetzt, kann dies die Leistung des Geräts und damit auch das Geschirr und die Utensilien beschädigen.

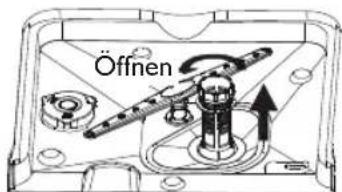

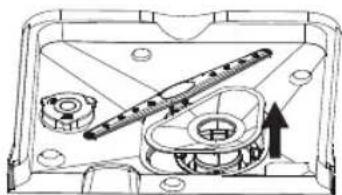

SCHRITT I: drehen Sie den Filter gegen den Uhrzeigersinn und heben Sie ihn heraus.

SCHRITT 2: heben Sie den Hauptfilter heraus

SCHRITT 3: heben Sie den Feinfilter heraus

HINWEIS

Wenn Sie diesen Vorgang von Schritt 1 bis Schritt 3 befolgen, ist das Filtersystem heraus genommen; für das Einsetzen des Filtersystems befolgen Sie bitte die Schritte 3 bis 1.

|

2

• Prüfen Sie die Filter nach jedem Spülprogramm, ob Sie zugesetzt sind.
• Durch Herausschrauben des Grobfilters kann das Filtersystem heraus genommen werden. Entfernen Sie alle Speisereste und spülen Sie die Filter unter fließendem Wasser ab.

HINWEIS: Das gesamte Filtersystem sollte ein Mal pro Woche gereinigt werden.

Reinigung des Filters

Benutzen Sie eine Reinigungsbürste zur Reinigung des Grob- und Feinfilters. Setzen Sie die Filterteile wieder wie auf den Abbildungen der letzten Seite gezeigt zusammen, setzen Sie dann das komplette System in den Geschirrspüler korrekt ein und drücken Sie es nach unten, bis es einrastet.

WARNUNG:

Schlagen Sie die Filter bei der Reinigung nicht aneinander. Dies könnte die Filter verziehen und die Leistung des Geschirrspülers beeinträchtigen.

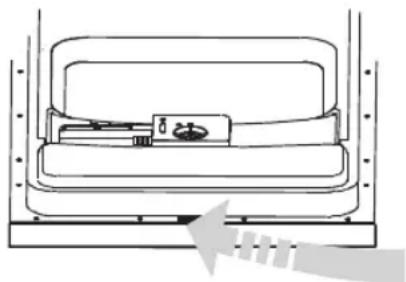

Geschirrspülerpflege

Die Bedienblende kann mit einem leicht feuchten Tuch abgewischt werden. Danach ist es gründlich abzutrocknen. Die Außenteile des Geräts können mit einem guten Polierwachs bearbeitet werden.

Benutzen Sie niemals scharfe Reiniger oder kratzende, scheuernde Reinigungsgeräte für den Geschirrspüler.

Für die Reinigung der Ecke an der Tür verwenden Sie nur ein warmes, weiches, feuchtes Tuch. Damit kein Wasser in die Türverriegelung und in die elektrischen Komponenten eindringen kann, darf niemals Sprühreiniger verwendet werden.

WARNUNG:

• Verwenden Sie niemals Sprühreiniger für die Reiniger der Türblende, da dies die Türverriegelung und die elektrischen Komponenten beschädigen kann.
• Es dürfen auch keine Scheuermittel oder kratzende Papiertücher verwendet werden, da dies zu Kratzern oder Flecken auf der Edelstahloberfläche führen kann.

Frostschutzmaßnahmen

Bitte führen Sie die folgenden Frostschutzmaßnahmen für Ihren Geschirrspüler im Winter durch. Bitte gehen Sie nach jedem Spülprogramm wie folgt vor:

I. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker des Geschirrspülers aus der Steckdose.
2. Drehen Sie den Wasserhahn zu und klemmen Sie die Wassereinlaufleitung vom Wasserventil ab.
3. Lassen Sie das Wasser aus der Einlaufleitung und aus dem Wasserventil heraus laufen. (Fangen Sie das Wasser mit einem Gefäß auf).
4. Schließen Sie den Wasserzulaufschlauch wieder an das Wasserventil an.
5. Nehmen Sie den Filter unten im Geräteboden heraus und saugen Sie das Wasser im Boden mit einem Schwamm auf.

HINWEIS: Wenn Ihr Geschirrspüler wegen Frost nicht funktioniert, kontaktieren Sie bitte den autorisierten Kundendienst.

Reinigung der Sprüharme

Die Sprüharme müssen regelmäßig gereinigt werden damit Kalkansammlungen aus dem harten Wasser entfernt und ein Zusetzen der Sprüharmdüsen und Lager verhindert wird. Für optimale Spülwirkung empfehlen wir, die Sprüharmdüsen regelmäßig mit einer Nadel zu reinigen.

So bleibt Ihr Geschirrspüler leistungsfähig

• Nach jedem Spülprogramm

Nach jedem Spülprogramm drehen Sie die Wasserzuleitung zum Gerät zu und lassen die Tür leicht offen stehen, damit sich keine Feuchtigkeit oder üble Gerüche im Gerät bilden können.

• Ziehen Sie den Netzstecker aus der Steckdose

Ziehen Sie für die Reinigung oder für Wartungsarbeiten stets den Netzstecker aus der Steckdose.

- Verwenden Sie keine Lösungsmittel oder scheuernde Reinigungsmittel

Verwenden Sie keine Lösungsmittel oder scheuernde Reinigungsmittel für die Reinigung der Außenteile und Gummielemente des Geschirrspülers. Reinigen Sie diese nur mit einem Tuch mit warmer Seifenlauge. Zur Entfernung von Flecken oder Verunreinigungen von den Innenflächen benutzen Sie bitte ein Tuch, das sie in Wasser mit sehr wenig Essig getränkt haben, oder einen Spezialreiniger für Geschirrspüler.

- Wenn das Gerät längere Zeit nicht benutzt wird

Lassen Sie ein Spülprogramm ohne Geschirr laufen, schalten Sie das Gerät aus und ziehen Sie danach den Stecker aus der Steckdose, drehen Sie den Wasserhahn zu und lassen Sie die Tür leicht offen stehen. So halten die Türdichtungen länger und es können sich keine üblen Gerüche im Gerät bilden.

- Gerät transportieren

Muss das Gerät transportiert werden, darf dies nur in aufrechter. vertikaler Position sein. Das Gerät kann auf den Rücken gelegt werden, wenn dies unbedingt erforderlich ist.

• Dichtungen

Die Bildung von üblen Gerüchen im Geschirrspüler ist unter anderem auf Speisereste in den Dichtungen zurück zu führen. Dies wird durch eine regelmäßige Reinigung mit einem feuchten Schwamm vermieden.

MONTAGEANLEITUNG

ACHTUNG Die Installation der Leitungen und der elektrischen Vorrichtungen muss durch qualifizierte Fachkräfte durchgeführt werden.

WARNUNG:

Gefahr des Elektroschocks

Der Stecker darf vor der Installation des Geschirrspülers nicht in die Steckdose gesteckt werden. Wird dies nicht beachtet, kann es zu einem Elektroschock oder Tod kommen.

Installationsvorbereitung

Der Aufstellungsort des Geschirrspülers sollte sich neben der Wasserzuleitung und den Ablaufschläuchen und einer Steckdose befinden. Zur Erleichterung des Anschlusses der Ablaufschläuche an den Geschirrspüler ist eine Seite des Beckens zu wählen.

HINWEIS: bitte prüfen Sie die zugehörigen Installationszubehörteile (Haken für Sichtblende, Schraube).

Bitte lesen Sie die Installationsanweisungen sorgfältig durch

Abbildung der Küchenmöbelabmessungen und Installationsposition des Geschirrspülers. Alle Vorbereitungen sind vor dem Transport des Geschirrspülers an den Aufstellungsort zu treffen.

I. Wählen Sie einen Ort neben dem Becken, um die Installation der Einlass- und Ablaufschläuche zu erleichtern (siehe Abbildung I).
2. Wird der Geschirrspüler in einer Ecke des Küchenmöbels installiert, sollte noch Platz frei sein ( siehe die Abbildung 2) wenn die Tür geöffnet wird.

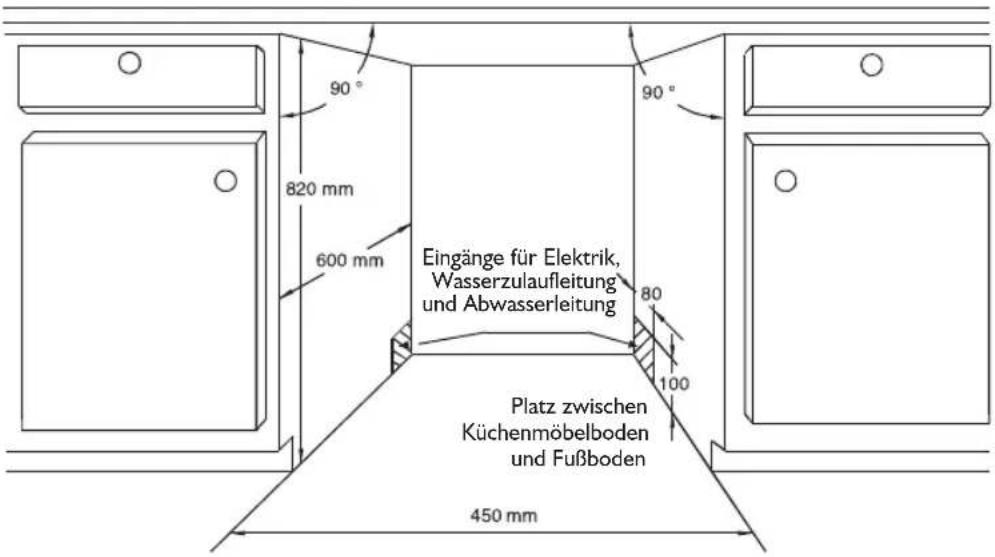

Abbildung I

Abmessungen des Küchenmöbels

Weniger als 5 mm zwischen der Oberseite des Geschirrspülers und dem Küchenmöbel und der Außentür, die auf das Küchenmöbel ausgerichtet ist.

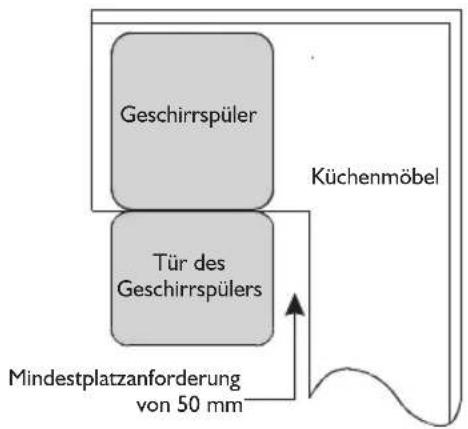

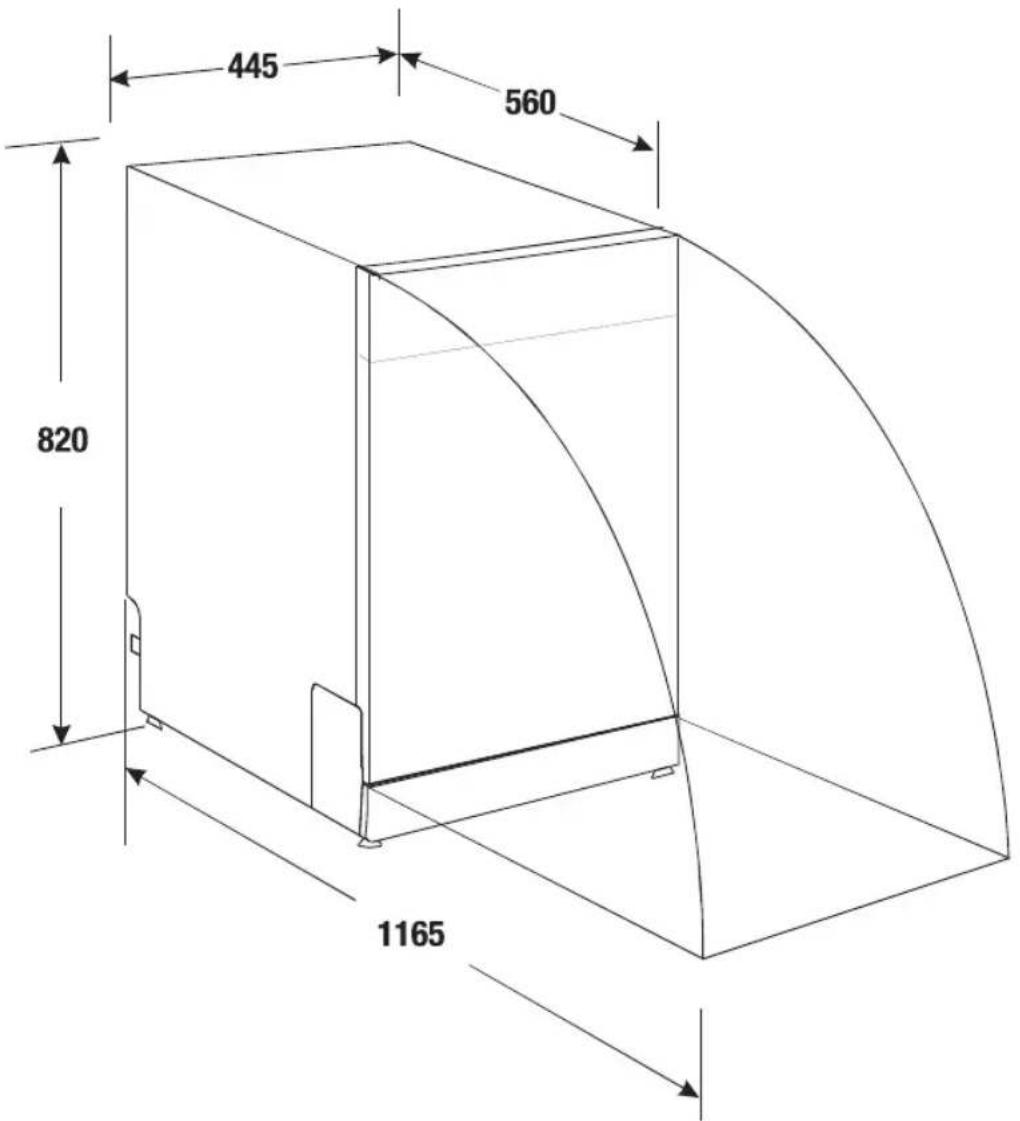

Abbildung 2

Mindestplatzanforderung bei geöffneter Tür.

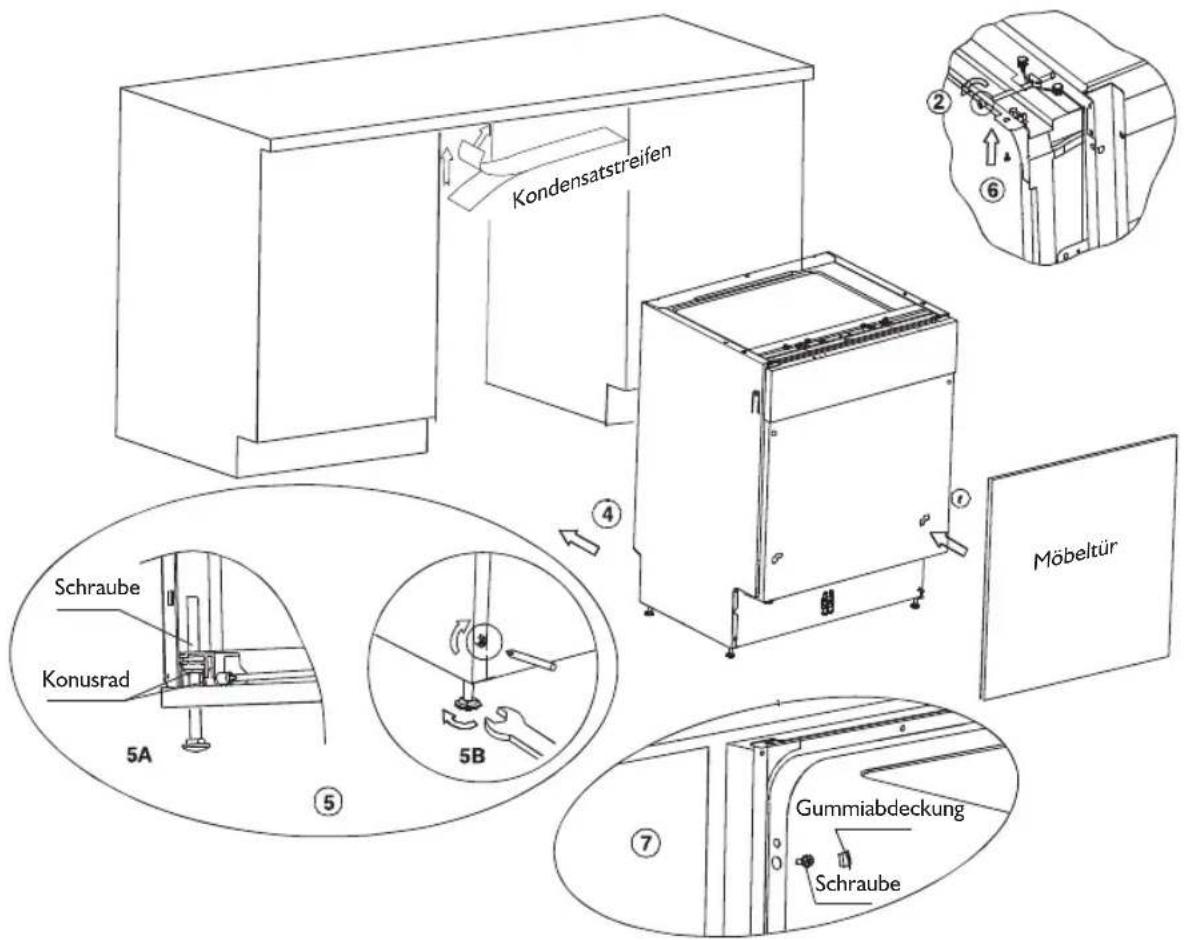

Abmessungen der Blende und Installation

I. Die Holzblende kann wie in Abbildung 3 gezeigt montiert werden.

Stelle Sie eine Küchenmöbeltür gemäß dem Diagramm mit einem Gewicht bis 4 kg her.

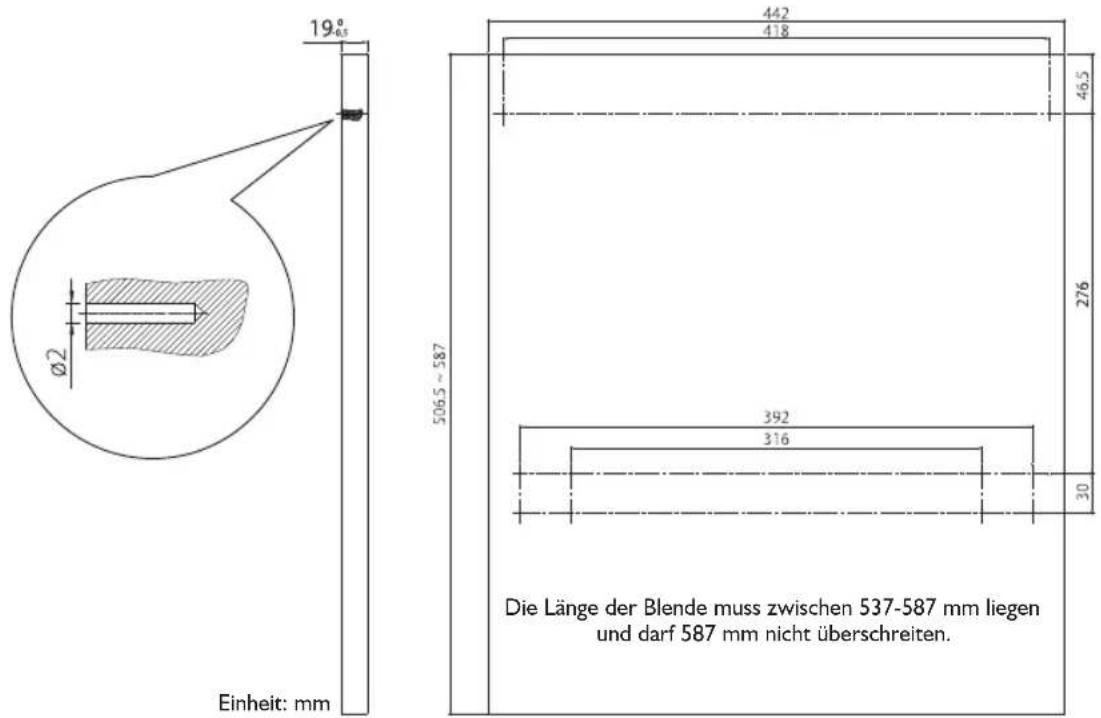

Abbildung 3

Die Sichtblende sollte gemäß den abgebildeten Abmessungen montiert werden.

1. Installieren Sie den Haken der Holzblende und setzen Sie den Haken in den Schlitz der Geschirrspüleraußentür ein (siehe Abbildung 4a). Nach der korrekten Ausrichtung der Blende ist diese an der Außentür mit Schrauben und Bolzen zu sichern (siehe Abbildung 4b).

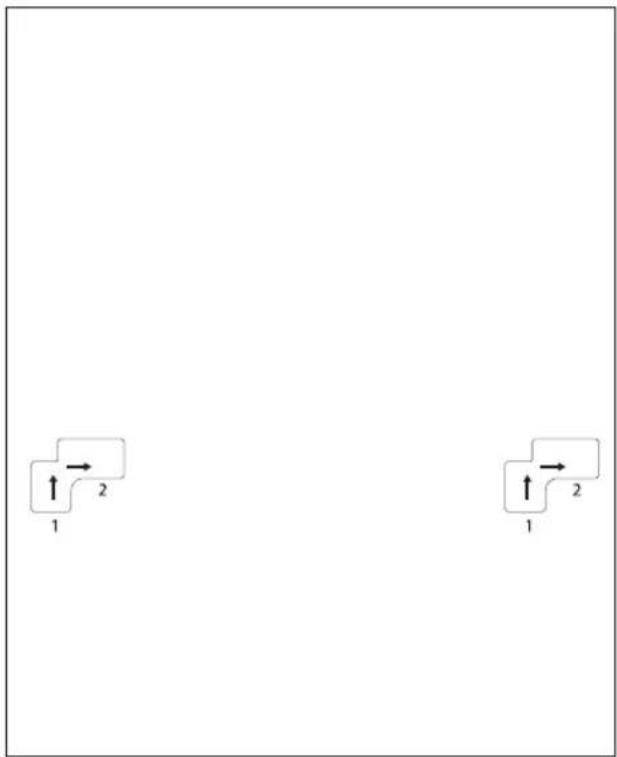

Abbildung 4a

Installation der Sichtblende.


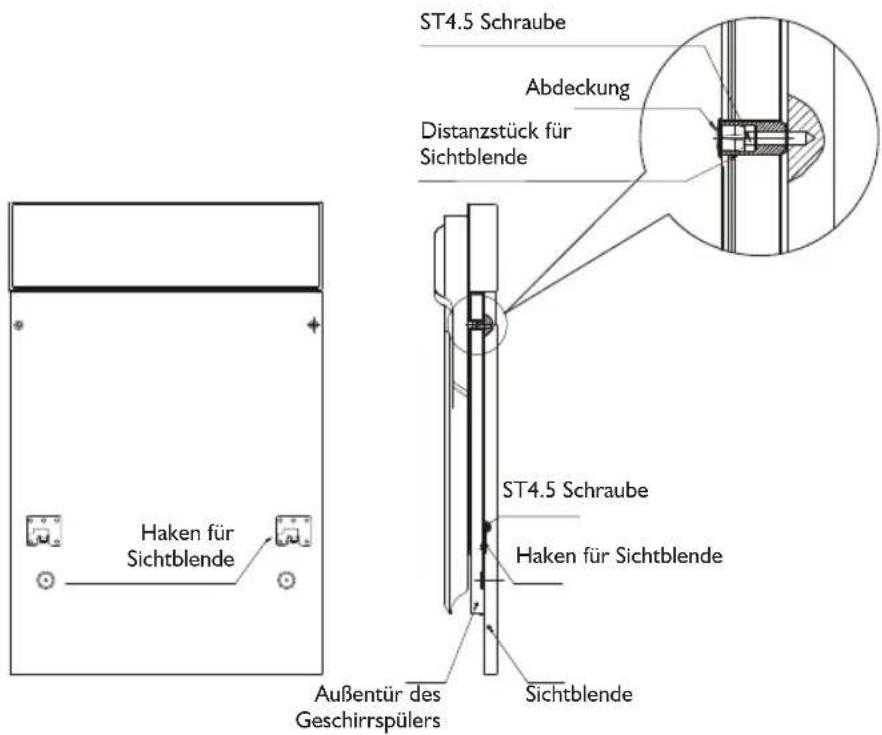

Abbildung 4b

Installation der Holzblende

I. Abdeckung abnehmen
2. Schraube fest zudrehen
3. Abdeckung wieder aufsetzen

HINWEIS: Die

verwendeten Schrauben dürfen nicht zu lang sein, um nicht durch die Küchenmöbeltür nach außen zu gehen.

Verwenden Sie keine zusätzlichen Schrauben durch die

Geschirrspülertür in das Küchenmöbel.

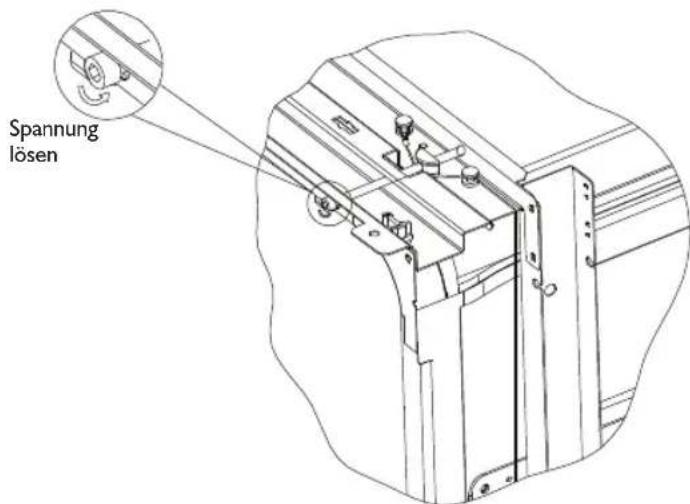

Einstellung der Türfederspannung

Die Türfedern sind werkseitig auf die korrekte Spannung für die Außentür eingestellt. Nach dem Einbau der Sichtblende muss die Türfederspannung eingestellt werden. Drehen Sie die Einstellschraube so, dass der Verstellmechanismus das Stahlseil entsprechend anzieht oder lockert (siehe Abbildung 5). Die Türfederspannung ist dann korrekt, wenn die Tür bei voll geöffneter Position waagerecht bleibt, sich jedoch leicht schließen lässt, wenn man es nur leicht mit einem Finger versucht.

Abbildung 5

Einstellung der Türfederspannung.

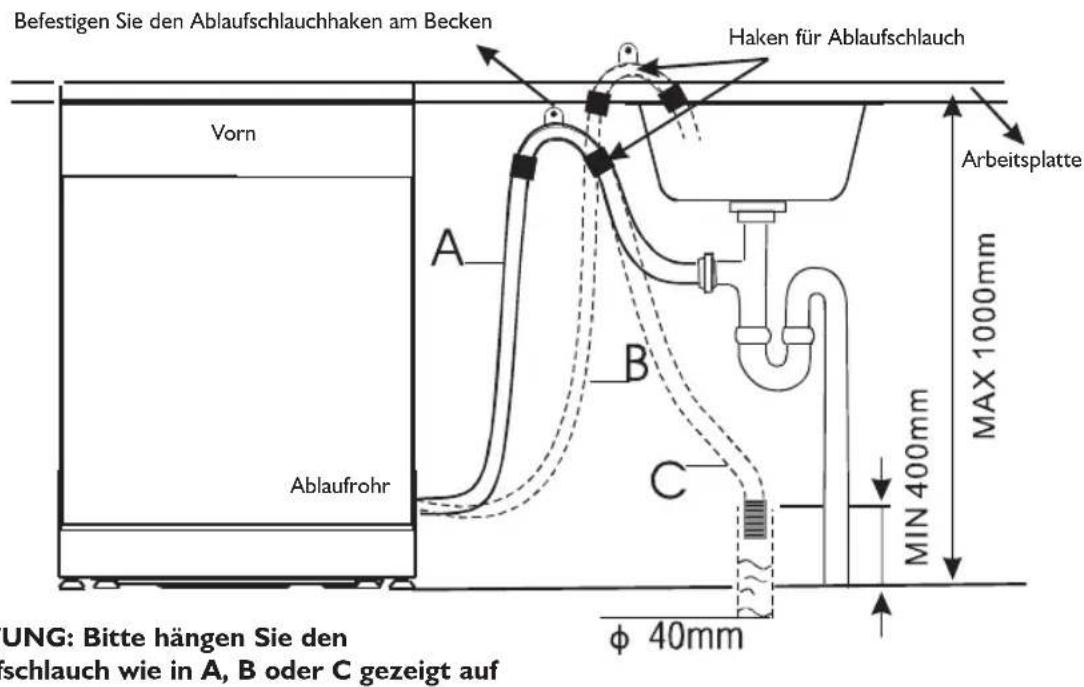

Anschluss der Ablaufschläuche

Führen Sie den Ablaufschlauch in ein Ablaufrohr mit einem Mindest- Durchmesser von 4 cm ein, oder lassen Sie ihn in das Becken laufen, er darf dabei nicht verbogen oder gequetscht werden. Verwenden Sie den Spezial Plastik halter dazu, der mit dem Gerät geliefert wird (siehe Abb. 6). Das freie Ende des Schlauchs muss sich in einer Höhe a zwischen 400 und 1000 mm befinden und darf nicht in Wasser getaucht werden, um einen Rückfluss zu vermeiden.

ACHTUNG: Der Spezial Plastik schlauch halter muss fest an der Wand befestigt werden. damit sich der Ablaufschlauch nicht bewegen kann kein Wasser aus dem Becken spritzen kann.

Abbildung 6

Anschluss des Ablaufrohrs.

Installation des Geschirrspülers - Schritt für Schritt

I. Installieren Sie die Küchenmöbeltür an der Außentür des Geschirrspülers mit den mitgelieferten Haltern. Siehe die Schablone zur Positionierung der Halter.

1. Stellen Sie die Federspannung der Türfedern mit einem Inbusschlüssel ein, den Sie im Uhrzeigersinn zum Anziehen der rechten und linken Türfedern drehen. Bei Nichtbeachtung kann der Geschirrspüler beschädigt werden (siehe Abbildung 2).

2. Schließen Sie den Zulaufschlauch an die Kaltwasserversorgung an.

3. Schließen Sie den Ablaufschlauch an. Siehe das Diagramm (Abb. 6).

4. Stromversorgung (Netzkabel) anschließen.

5. Befestigen Sie den Kondensatstreifen unter der Arbeitsfläche des Gehäuses. Der Kondensatstreifen muss bündig mit der Kante der Arbeitsfläche abschließen.

6. Bringen Sie den Geschirrspüler in die korrekte Position.

7. Richten Sie den Geschirrspüler waagerecht aus. Der Hinterfuß kann von der Vorderseite des Geschirrspülers durch Drehen der Schrauben auf der linken und rechten Seite des Gehäuses eingestellt werden (siehe Abb. 5A). Benutzen Sie zur Einstellung der vorderen Füße einen Schraubenschlüssel und drehen Sie die vorderen Füße, bis der Geschirrspüler waagerecht ausgerichtet ist (siehe Abbildung 5B).

8. Der Geschirrspüler muss in dieser Position gesichert sein. Dies ist auf zwei Arten möglich: A. Normale Arbeitsfläche - Sichern Sie die normale Arbeitsfläche mit zwei Holzschrauben so, dass das Gewicht des Geschirrspülers nicht von der Fläche betroffen wird (siehe Abb. 6). B. Arbeitsfläche aus Marmor oder Granit - Sichern Sie die Halterung an der Seitenverkleidung des Geschirrspülers und sichern Sie den Geschirrspüler am Küchenmöbelgehäuse. Setzen Sie die Gummikappe auf die Schraube (siehe Abbildung 7).

Abbildung 7

Damit der Geschirrspüler die optimale Leistung bringt und zuverlässig funktioniert, muss er korrekt waagerecht ausgerichtet sein.

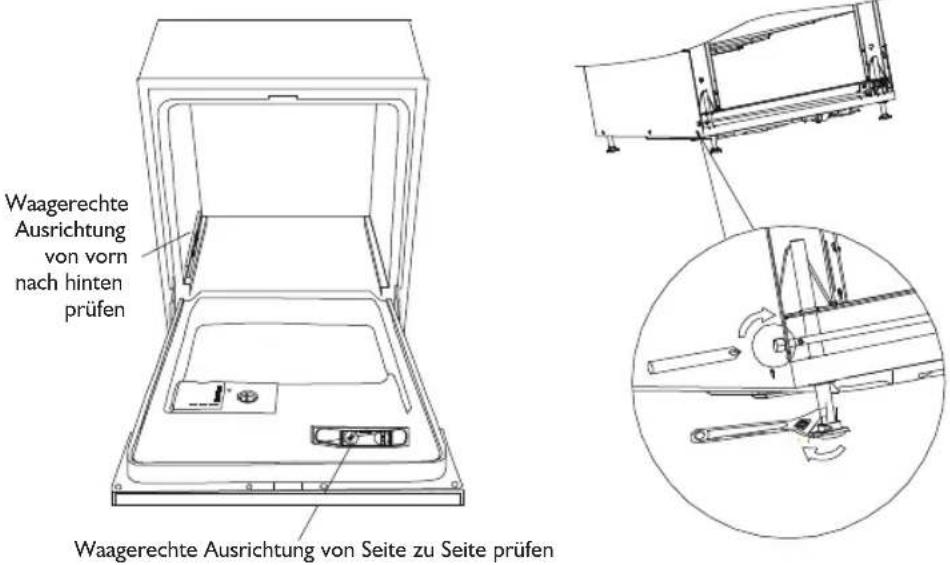

I. Setzen Sie die Wasserwaage auf die Tür und die Korbschiene in der Wanne wie abgebildet, um zu prüfen, ob der Geschirrspüler waagerecht ausgerichtet ist.
2. Stellen Sie den Geschirrspüler mit den vier einzeln verstellbaren Stellfüßen waagerecht ein.
3. Wenn Sie den Geschirrspüler waagerecht ausrichten, achten Sie darauf, dass er nicht umkippt.

Abbildung 8

Beispiel für Einstellung der Füße.

HINWEIS: Die maximale Einstellhöhe der Füße beträgt 60 mm.

Elektrischer Anschluss

WARNUNG:

Für Ihre persönliche Sicherheit:

• VERWENDEN SIE FÜR DIESES GERÄT KEIN VERLÄNGERUNGSKABEL UND KEINE ADAPTERSTECKDOSE.
• ENTFERNEN SIE UNTER KEINEN UMSTÄNDEN DEN ERDLEITER AUS DEM NETZKABEL.

Elektrische Anforderungen

Bitte sehen Sie auf der Datenplakette die Nennspannung nach und schließen Sie den Geschirrspüler an eine entsprechende Stromversorgung an. Verwenden Sie die erforderliche 10 A Sicherung, die Sicherung für die Startzeitvorwahl oder den empfohlenen Überlastschalter (Schütz) und sorgen Sie dafür, dass dieses Gerät einen separaten Stromkreis hat.

WARNUNG:

Prüfen Sie vor dem Gebrauch, ob ein korrekter Erdanschluss besteht

Elektrischer Anschluss

Spannung und Frequenz der Stromversorgung müssen mit den Angaben auf dem Typenschild übereinstimmen. Stecken Sie den Netzstecker nur in eine korrekte geerdete Steckdose. Falls die Steckdose, an die das Gerät angeschlossen werden soll, nicht für den Stecker passt, ist die Steckdose zu ersetzen, anstatt Adapter zu verwenden, da dies zu Überhitzung und Verbrennungen führen kann.

Anweisungen zur Erdung

Dieses Gerät muss geerdet werden. Im Falle eines fehlerhaften Funktionierens oder einer Störung verringert die Erdung das Stromschlagrisiko, weil es für den elektrischen Strom einen Weg mit geringerem Widerstand gibt. Dieses Gerät ist mit einem Netzkabel mit einem Erdleiter und einer Erdungsbuchse ausgestattet. Das Netzkabel muss in eine entsprechende Steckdose eingeführt werden, die in Übereinstimmung mit den geltenden Vorschriften und Gesetzen des Landes korrekt installiert und geerdet ist.

WARNUNG:

Ein unsachgemäßer Anschluss des Geräte-Erdleiters kann zum Risiko eines Elektroschocks führen. Fragen Sie einen qualifizierten Elektriker oder Kundendienstmitarbeiter um Rat, wenn Sie Zweifel an der korrekten Erdung des Gerätes haben. Verändern Sie den mit dem Gerät mitgelieferten Stecker nicht, wenn er nicht in die Steckdose passt. Lassen Sie eine korrekte Steckdose von einem qualifizierten Elektriker legen.

WARNUNG:

Schließen Sie bitte den Wasserhahn nach jeder Benutzung des Geräts, um zu vermeiden, dass noch Wasser im Einlassschlauch bleibt. (Für Modelle ohne Sicherheits-Einlassschlauch.)

Kaltwasseranschluss

Schließen Sie den Kaltwasserzuleitungsschlauch mit einem 3/4 Gewinde an und prüfen Sie, dass er sicher befestigt ist. Wenn die Wasserleitungen neu sind oder noch nicht für längere Zeit benutzt wurden, lassen Sie das Wasser erst eine Weile laufen, damit sicher ist, dass es klar und sauber ist. Diese Vorsichtsmaßnahme ist erforderlich, um das Risiko zu vermeiden, dass der Wasserzulauf zugesetzt und das Gerät beschädigt wird.

Heißwasseranschluss

Die Wasserzuleitung an das Gerät kann auch an eine Haushalts-Warmwasserleitung (wie Zentralsystem, Heizsystem) angeschlossen werden, so lange dieses eine Temperatur von 60 °C nicht überschreitet. In diesem Fall wird die Spülprogrammdauer um etwa 15 Minuten verkürzt und die Reinigungswirkung leicht reduziert. Der Anschluss an die Warmwasserleitung ist wie im Abschnitt Anschluss an die Kaltwasserleitung beschrieben auszuführen.

Korrektes Aufstellen der Maschine

Stellen Sie das Gerät am gewünschten Aufstellungsort auf. Die Rückseite sollte an der dahinter befindlichen Wand ruhen, und die Seiten an den angrenzenden Küchenmöbeln oder Wänden. Der Geschirrspüler ist mit Wasserzu- und Ablaufschläuchen ausgestattet, die entweder auf der rechten oder linken Seite zur Erleichterung der korrekten Installation positioniert werden können.

So läuft überschüssiges Wasser aus den Schläuchen

Befindet sich das Becken 1000 mm höher als der Boden, kann das überschüssige Wasser nicht direkt in das Becken ablaufen. Das überschüssige Wasser muss in eine Schüssel oder in ein geeignetes Gefäß, das außen unterhalb des Beckens hingestellt wird, aus den Schläuchen ablaufen.

Wasserauslass

Schließen Sie den Wasserablaufschlauch an. Der Ablaufschlauch muss korrekt angebracht werden, um Undichtigkeiten zu vermeiden. Es ist darauf zu achten, dass der Zulaufschlauch nicht geknickt oder gequetscht wird.

Verlängerungsschlauch

Wenn Sie einen Ablauf-Verlängerungsschlauch benötigen, muss dieser gleich wie der Ablaufschlauch beschaffen sein. Die Länge darf 4 Meter nicht überschreiten; im anderen Fall wird die Reinigungsleistung des Geschirrspülers reduziert.

Siphonanschluss

Der Schmutzwasseranschluss muss sich in einer Mindesthöhe von 50 cm und einer Maximalhöhe von 100 cm von der Unterkante des Geschirrspülers befinden. Der Wasserablaufschlauch muss mit einer Schlauchklemme gesichert werden.

Geschirrspüler starten

Vor dem Starten des Geschirrspülers sind folgende Dinge zu prüfen:

I. Der Geschirrspüler muss waagerecht ausgerichtet und korrekt befestigt sein
2 Das Einlassventil muss geöffnet sein
3 Es gibt eine Undichtigkeit in den Anschlüssen der Leitungen
4 Die Kabel sind fest angeschlossen
5 Die Stromversorgung ist eingeschaltet
6 Ein- und Auslassschläuche sind verknotet
7 Das gesamte Verpackungsmaterial muss aus dem Geschirrspüler heraus genommen werden

ACHTUNG: Bewahren Sie dieses Handbuch nach der Installation auf. Der Inhalt dieses Handbuchs ist für die Benutzer sehr hilfreich.

ERST EINMAL SELBST PRÜFEN

Bevor Sie den Kundendienst rufen

Auf den Tabellen der folgenden Seiten finden Sie geeignete Hilfestellung, damit Sie unter Umständen den Kundendienst nicht rufen müssen.

Technische Störungen

Problem Mögliche Ursachen Abhilfe
Der Geschirrspüler startet nicht	Sicherung durchgebrannt, oder Schütz	Sicherung ersetzen oder Schutz zurück setzen Im Stromkreis des Geschirrspülers darf kein weiteres Gerät angeschlossen sein
	Das Gerät hat keinen Strom	Prüfen Sie, dass der Geschirrspüler eingeschaltet und die Tür korrekt geschlossen ist. Prüfen Sie, dass das Netzkabel korrekt in der Wandsteckdose steckt.
	Fehlercode: EI;Niedriger Wasserdruck	Prüfen Sie, dass die Wasserzuleitung korrekt angeschlossen und der Wasserhahn aufgedreht ist.
	Die Tür des Geschirrspülers ist nicht korrekt	Die Tür des Geschirrspülers ist nicht richtig geschlossen.
Das Wasser wird nicht aus dem Geschirrspüler abgepumpt	Knick im Ablaufschlauch Ablaufschlauch prüfen.
	Filter zugesetzt Prüfen Sie den Großfilter (Siehe den Abschnitt "Reinigung des Filters")
	Spülbecken verstopft Prüfen Sie, ob	der Ablauf des Spülbeckens korrekt funktioniert. Liegt das Problem in einem verstopften Beckenabfluss, lassen Sie eher einen Sanitärfachmann als einen Kundendienst für Geschirrspüler kommen.

Allgemeine Störungen

Störung Mögliche Ursachen Abhilfe
Schaumbildung im Schlauch	Falsches Reinigungsmittel	Verwenden Sie nur Spezialreiniger für Geschirrspüler zur Vermeidung von Schaumbildung. Öffnen Sie bei Schaumbildung den Geschirrspüler und lassen Sie den Schaum abdampfen. Schütten Sie 4 Liter kaltes Wasser in den Geräteboden. Schließen Sie die Tür und verriegeln Sie den Geschirrspüler, und starten Sie dann das Programm "Einweichen", damit das Wasser abgepumpt wird. Wiederholen Sie den Vorgang bei Bedarf.
	Verschütteter Klarspüler Wischen	Sie verschütteten Klarspüler sofort ab.
Verfleckter Innenraum	Es wurde Reiniger mit Färbemittel verwendet	Prüfen Sie, dass Ihr Reiniger ohne Färbemittel ist.
Weißlicher Film auf der Innenfläche	Hartes mineralisches Wasser Verwenden Sie für die Reinigung des Innenraums ein feuchtes Tuch mit Spezialreiniger für Geschirrspüler und tragen Sie Gummihandschuhe. Verwenden Sie ausschließlich Spezialreiniger für Geschirrspüler, um das Risiko von Schaumbildung zu unterbinden.
Rostflecken auf dem Besteck	Diese Teile sind nicht korrosionsfest.	-
	Nach dem Auffüllen von Salz in den Geschirrspüler wurde nicht sofort ein Programm gestartet. Es gelangen Spuren von Salz in das Spülprogramm.	Lassen Sie nach dem Auffüllen von Salz stets das Kurzprogramm ohne Geschirr im Geschirrspüler und ohne Auswahl der Turbofunktion (falls verfügbar) laufen.
	Der Deckel des Dispensers oder Behälters ist lose	Prüfen Sie den Deckel. Stellen Sie sicher, dass er gut befestigt ist.

Geräusch

Störung Mögliche	Ursachen Abhilfe
Klopfendes Geräusch im Geschirrspüler	Ein Sprüharm schlägt an ein Teil in einem Korb.	Unterbrechen Sie das Programm und sortieren Sie die Teile neu ein, durch die sich der Sprüharm nicht mehr drehen kann.
Ratterndes Geräusch im Geschirrspüler	Geschirrteile bewegen sich lose im Geschirrspüler	Unterbrechen Sie das Programm und sortieren Sie die Teile neu ein.
Klopfendes Geräusch in den Wasserleitungen	Dies kann durch die Installation vor Ort bedingt sein oder durch den	Dies hat keinen Einfluss auf die Funktion des Geschirrspülers. Wenn Sie Zweifel haben, fragen Sie einen qualifizieren Sanitär-Installateur.

Unbefriedigendes Spülergebnis

Störung Mögliche	Ursachen Abhilfe
Das Geschirr wird nicht sauber	Das Geschirr wurde nicht korrekt eingeladen.	Siehe die Hinweise in "Geschirrspülerkörbe beladen".
	Das Programm war nicht stark genug.	Wählen Sie ein intensiveres Programm. Siehe die Waschzyklus-Tabelle
	Es wurde nicht genug Reiniger aus dem Dispenser frei gegeben.	Verwenden Sie mehr Reiniger oder ändern Sie die Reinigermarke.
	Die Drehung der Sprüharme wird durch Teile blockiert.	Sortieren Sie die Teile neu ein, damit sich der Sprüharm frei drehen kann.
	Die Filterkombination im Boden des Geschirrspülers ist nicht sauber oder nicht korrekt eingesetzt. Dadurch können die Sprüharmdüsen zugesetzt sein.	Reinigen und/oder setzen Sie die Filterkombination korrekt ein. Reinigen Sie die Sprüharmdüsen Siehe "Reinigung der Sprüharme".
Gläser sind beschlagen	Kombination von weichem Wasser und zu viel Reiniger.	Verwenden Sie weniger Reiniger, wenn Sie weiches Wasser haben und wählen Sie zum Spülen der Gläser das kürzeste Programm.
Schwarze oder graue Flecken auf dem Geschirr	Teile aus Aluminium haben am Geschirr gescheuert.	Entfernen Sie diese Flecken mit einem mild scheuernden Reiniger.
Reinigerreste in den Dispenserschalen	Geschirr blockierte die Dispenserschalen	Sortieren Sie das Geschirr entsprechend neu ein.

Unbefriedigendes Trocknungsergebnis

Störung Mögliche	Ursachen Abhilfe
Das Geschirr trocknet nicht richtig	Falsche Beladung Den Geschirrspüler wie in der Bedienungsanleitung beschrieben beladen.
	Zu wenig Klarspüler Klarspüler termenge erhöhen / Klarspülerspender befüllen.
	Geschirr wurde zu früh ausgeräumt	Den Geschirrspüler nicht sofort nach dem Spülprogramm ausräumen. Die Tür einen Spalt öffnen, damit der Dampf entweichen kann. Beginnen Sie erst dann mit dem Ausladen des Geschirrspülers, wenn sich das Geschirr schon kalt anfühlt. Den Unterkorb zuerst leeren. So wird verhindert, dass Wasser vom Geschirr im Oberkorb herunter tropft.
	Falsches Programm ausgewählt	Beim Kurzprogramm ist die Spültemperatur niedriger. Dadurch wird die Reinigungsleistung gesenkt. Ein Programm mit einer längeren Spülphase wählen.
	Es wurde Besteck verwendet mit einer schlechten Beschichtung	Diese Teile erschweren das Abpumpen des Spülwassers. Besteck oder Geschirr dieses Typs sind für die Reinigung im Geschirrspüler nicht geeignet.

Fehlercodes

Beim Auftreten von Störungen zeigt das Gerät Fehlercodes an, um Sie zu warnen:

Codes Bedeutung	Mögliche Ursachen
E1 Längere Einlaufzeit.	Wasserhahn ist nicht geöffnet oder Wasserzulauf ist verstopft oder Wasserdruck ist zu schwach.
E3 Längere Heizzeit, aber ohne Erreichen der erforderlichen Temperatur.		Störung des Temperatursensors oder Heizelements.
E4 Überfüllt. Zu vie	Wasser wird eingefüllt.
E6 Fehler des	Temperatursensors	Stromkreisunterbrechung oder Temperatursensorausfall
E7 Fehler des	Temperatursensors	Kurzschluss oder Temperatursensorausfall

WARNUNG:

• Fließt das Wasser über, drehen Sie den Wasserzulauf zu und rufen Sie den Kundendienst.
• Falls sich im Boden des Geräts Wasser befindet, weil zu viel Wasser eingelaufen ist oder eine kleine Undichtigkeit besteht, muss das Wasser vor dem Neustart des Geschirrspülers abgepumpt werden.

TECHNISCHE INFORMATIONEN

Höhe 820 mm (einstellbar + 60 mm)
Breite 445 mm
Tiefe 560 mm
Spannung angeschlossener Verbraucher Siehe Datenplakette
Wasserdruck 0.04-1.0 MPa
Heißwasseranschluss Max. 60 °C
Spannungsversorgung Siehe Datenplakette
Beladung 10 Maßgedecke
