MANUALE UTENTE ADC 456 IGNIS

Istruzioni per l'uso

Brugsanvisining

Bruksanvisning

Käytööhje

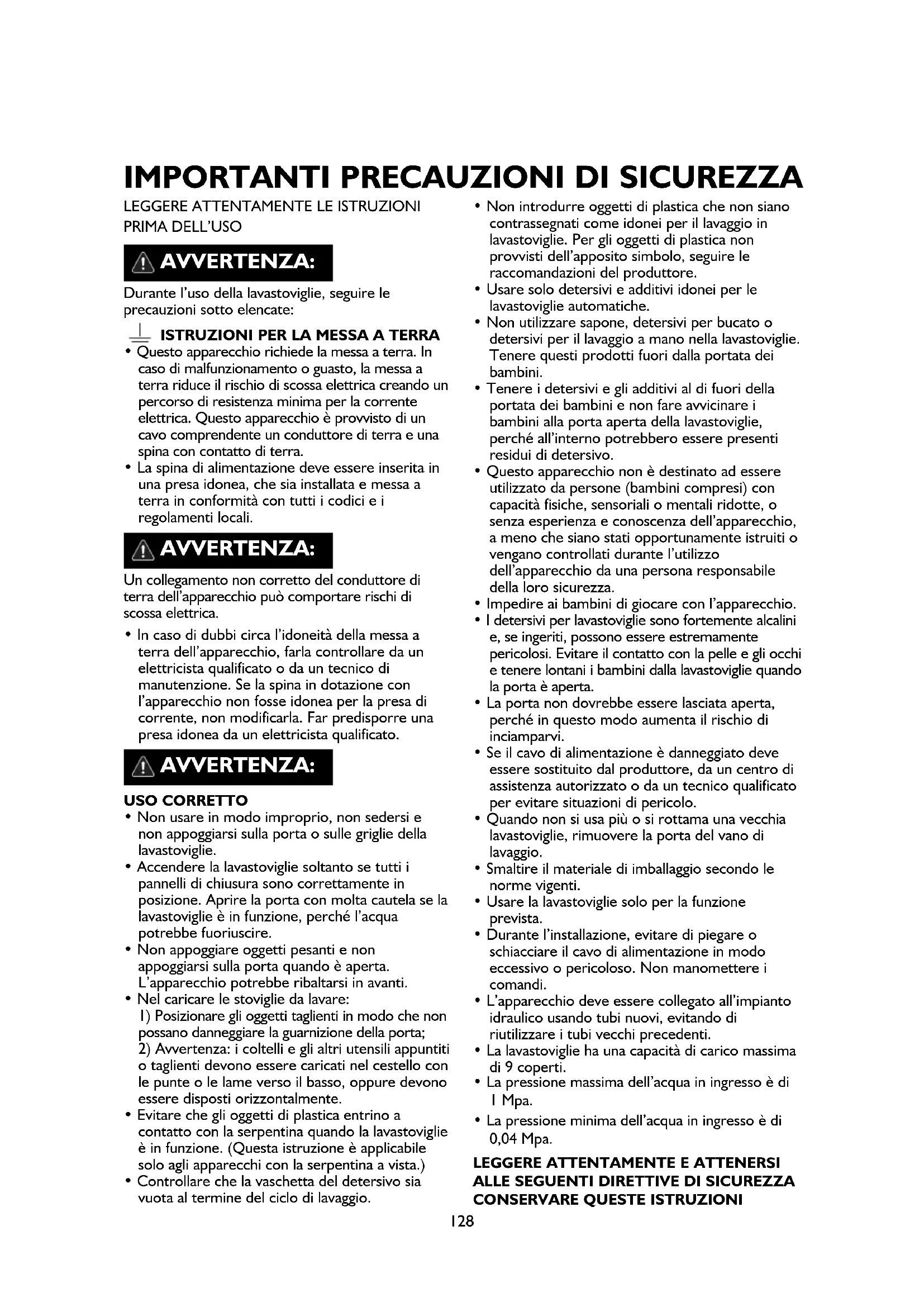

Durante l'uso della lavastoviglie, seguire le precauzioni sotto elencate:

- ISTRUZIONI PER LA MESSA A TERRA

• Questo appearecchio richiede la messa a terra. In caso di malfunzionamento o guasto, la messa a terra riduce il rischio di scossa elettrica creando un percorso di resistenza minima per la corrente elettrica. Questo appearecchio è provvisto di un cavo comprehende un conduttore di terra e una spina con contatto di terra.
• La spina di alimentazione deve essere insertita in una presa idonea, che sia installata e messa a terra in conformità con tutti i codici e i regolamenti locali.

AVVERTENZA:

Un collegamento non corretto del conduittore di terra dell'apparecchio cui lo scassa elettrica.

• In caso di dubbi circa l'idoneità della messa a terra dell'apparecchio, farla controllinge da un elettricista qualificato o da un tecnico di manutenzione. Se la spina in dotazione con l'apparecchio non fosse idonea per la presa di corrente, non modificarla. Far predisporre una presa idonea da un elettricista qualificato.

AVVERTENZA:

USO CORRETTO

• Non usare in modo improprio, non sedersi e non appoggiarsi sulla porta o sulle griglie della lavastoviglie.
• Accendere la lavastoviglie sostanto se tutti i pannelli di chiusura sono correttamente in posizione. Apire la porta con molta cautela se la lavastoviglie è in funzione, perché l'acqua potrebbe fuoriuscire.
  Non appoggiare oggetti pesanti e non appoggiarsi sulla porta quando è aperta. L'apparecchio potrebbe ribaltarsi in avanti.
• Nel caricare le stoviglie da lavare: 1) Posizione are gli oggetti taglienti in modo che non possano danneggiare la guarnizione della porta; 2) Avvertenza: i coltelli e gli altri utensili appuntiti o taglienti devono essere cariciati nel cestello con le punte o le lame verso il basso, oppure devono essere disposti orizzontalmente.
• Evitare che gli oggetti di plastica entrino a contatto con la serpentina quando la lavastoviglie è in funzione. (Questa istruzione è applicabile soloagli appearecchi con la serpentina a vista.)

• Controllare che la vaschetta del detersivo sua vuota al termine del ciclo di lavaggio.

• Non introdurre oggetti di plastica che non siano contrassegnati come idonei per il lavaggio in lavastoviglie. Per gli oggetti di plastica non provvisti dell'apposto simbolo, seguire le raccomandazioni del produttore.

• Usare solo detersivi e additivi idonei per le lavastoviglie automatiche.
  Non utilizzare sapone, detersivi per bucato o detersivi per il lavaggio a mano nella lavastoviglie. Tenere quosti prodotti fuori alla portata dei bambini.
• Tenere i detersivi e gli additivi al di fuori della portata dei bambini e non fare avvincare i bambini alla porta aperta della lavastoviglie, perché all'interno potrebbero essere presenti residui di detersivo.
• Questo apparecchio non è destinato ad essere utilizzato da persona (bambini compresi) con capacité fisiche, sensoriali o mentali ridotte, o alla esperienza e conoscezza dell'apparecchio, a meno che siano stati opportunistamente istruiti o vengano controllati durante l'utilizzo dell'apparecchio da una persona responsablea della loro sicurezza.
  Impedire ai bambini di giocare con l'apparecchio.
• I detersivi per lavastoviglie sono fortemente alcalini e, se ingeriti, possono essere estremamente pericolosi. Evitare il contatto con la pelle e gli occhi e tenere lontani i bambini alla lavastoviglie quando la porta è aperta.
• La porta non dovrebbe essere lasciata aperta, perché in quello modo aumenta il rischio di inciamparvi.
• Se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, da un centro di assistenza autorizzato o da un technician补水atorio per evitare situazioni di pericolò.
• Quando non si usa più o si rottama una vecchia lavastoviglie, rimuovere la porta del vano di lavaggio.
• Smaltire il materiale di imballaggio secondo le norme vigenti.
• Usare la lavastoviglie solo per la funzione prevista.
• Durante l'installazione, evitare di piegare o schiacciare il cavo di alimentazione in modo eccessivo o pericoloso. Non manomettere i comandi.
  L'apparecchio deve essere collegato all'impianto idraulico usingo tubi nuovi, evitando di riutilizzare i tubi vecchi precedenti.
• La lavastoviglie ha una capacité di carico massima di 9 coperti.
• La pressione massima dell'acqua in ingresso è di I Mpa.
• La pressione minima dell'acqua in ingresso è di 0,04 Mpa.

LEGGERE ATTENTAMENTE E ATTENERSI ALLE SEGUENTI DIRITTIVE DI SICUREZZA CONSERVARE QUESTE ISTRUZIONI

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

• Questo apparecchio è realizzato con materiali riciclabili o riutilizzabili. Lo smaltimento deve avvenire in conformità alle norme vigenti localmente. Prima dello smaltimento, tagliare il cavo di alimentazione in modo che l'apparecchio non possa essere riutilizzato.
• Per informazioni più dettagliate sulla movimentazione e il riciclaggio di questo prodotto, rivolgersi alle autorità di zona responsabili per la raccolta differenziate dei rifiuti o al punto vendita presso il quale è stato acquistato l'apparecchio.

SMALTIMENTO DEL MATERIALE D'IMBALLAGGIO

• Il materiale d'imballaggio è riciclabile al 100%, come indicato dal symbolo Le varie parti dell'imballaggio non devono essere disperse nell'ambiente, e devono,invece essere smaltite in linea con le norme vigenti localmente.

SMALTIMENTO DELL'APPARECCHIO

• Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/CE relativà ai rifiuti delle apparecchiature elettriche ed elettroniche (RAEE).
• Smaltendo quello prodotto in modo corretto, si contribui r a prevenire potenziali consequences dannose per l'ambiente e la salute.
  Il significato sui prodotto o sui documenti che lo accompaniesnano indica che l'apparecchio non deve essere trattato come un rifiuto domestico, ma deve essere invece consegnato presso il punto di raccolta predisporto per il riciclaggio delle apparecchiature elettriche ed elettroniche.

SMALTIMENTO

Smaltire il materiale di imballaggio della lavastoviglie in modo corretto.

Tutto il materiale di imballaggio più essere riciclato.

Le parti di plastica sono contrassegnate con le abbreviazioni standard internazionali:

PE per il polietilene, usato ad esempio per le pellicole di avvolgimento
- PS per il polistirene, usato ad esempio per il materiale di riempimento
- POM per il poliossimetilene, usato ad esempio per i fermagli di plastica
- PP per il polipropilene, usato ad esempio per il serbatoio del sale
- ABS per l'acronitrile-butadiene-stirene, usato ad esempio per il pannello comandi.

AVVERTENZA:

• I materiali di imballaggio possono essere pericolosi per i bambini!
• Per lo smaltimento dell'imballo e dell'apparecchio, recarsi presso un centro di raccolta differenziata. Tagliare il cavo di alimentazione e renderere inservibile la chiusura della porta.
  Gli imballi in cartone sono realizzati con carta riciclata e devono essere smaltiti presso centri per la raccolta differenziata.
• Smaltendo quello prodotto in modo corretto, si contribui r a prevenire i potenziali danni all'ambiente e alla salute che potrebbero derivare da uno smaltimento non adeguato.
• Per informazioni più dettagiate sul riciclaggio di quello prodotto, rivolgersi alle autorità pubblicati o al servizio competente per la raccolta dei rifiuti domestici.

SMALTIMENTO: non smaltire quello prodotto come un rifiuto generico. I rifiuti di quello tipo richiedono una ragcolla separata e un trattamento speciale.

IMPORTANTE! Per ottenerile migliorieri prestazioni alla lavastoviglie, leggere le istruzioni per l'uso prima di usare l'apparecchio per la prima volta.

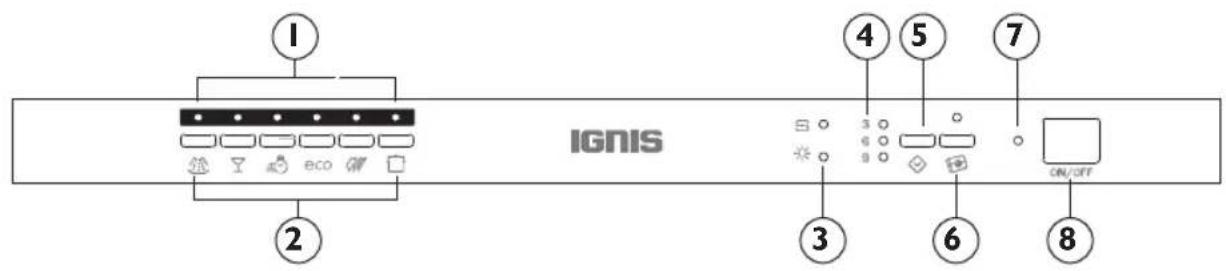

Pannello comandi

Spia programmi: quando si selezione il programma di lavaggio, si accende la spia corrispondente.
2 Tasti programmi: per selezionare il programma di lavaggio premendo il relativo tasto.
3 Spie sale e brillantante: si accendono quando deve essere riempito l'addolcitore o il distributore del brillantante.
4 Spie partenza ritardata: indicano la partenza ritardata di 3, 6 o 9 ore.
5 Tasto partenza ritardata: premere quello tasto per impostare le ore di ritardo per la partenza

del lavaggio. Si può ritardare la partenza del lavaggio di 3, 6 o 9 ore.

6 Spia 3 in I/Tasto funzione 3 in I: per selezionare e visualizzare 3 in I.
7 Spia di accensione: si accende quando si preme il tasting ON/OFF.
8 Tasto ON/OFF: per accendere/spegnere la lavastoviglie.

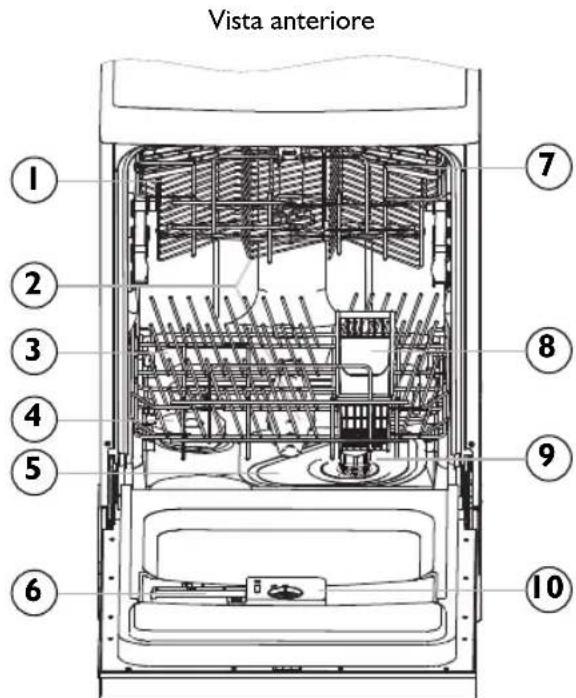

Componenti della lavastoviglie

I Cestello superiore
2 Bracci aspersori
3 Cestello inferiore
4 Serbatoio del sale

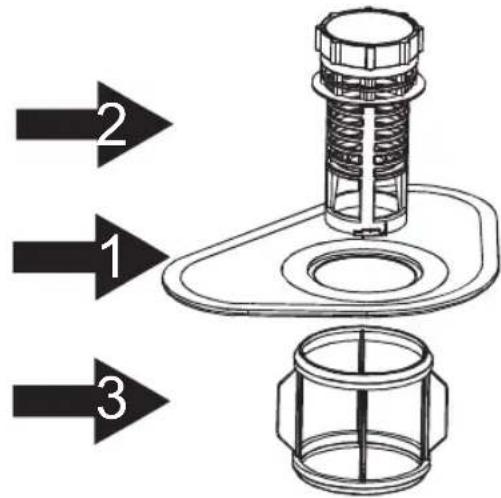

5 Filtro principale

6 Cassetto del
detersivo
7 Supporto tazze
8 Cestello per le posate

9 Filtro a maglia larga
10 Distributore del brillantante
I Connettore tubo di scarico

12 Connettore tubo di

alimentazione

PRIMA DI USARE LA LAVASTOVIGLIE PER LA PRIMA VOLTA

Prima diutilizzare la lavastoviglie per la prima volta:

A. Impostare l'addolcitore
B. Versare 12 litro d'acqua nel serbatoio del sale, quindi riempirlo con sale per lavastoviglie
C. Riempire il distributore del brillantante
D. Riempimento del detersivo

A. Addolciture

L'addolcotre deve essere impostato manualmente, mediate l'indicatore della durezza dell'acqua.

L'addolcitore è progettato per rimuovere dall'accia i minerali e i sali che pregiudicherebbero il funzionamento dell'apparecchio. Quanto maggiore è il contento di questi minerali e sali, tanto più elevata è la durezza dell'accia. L'addolcitore dovrebbe essere regolato in base alla durezza dell'accua nella località in cui viene usato l'apparecchio. Per sapere qual è la durezza dell'accua nella propria località, ci si può rivolgere all'ente beale erogatore dell'accua potabile.

Regolazione del consumo di sale

La lavastoviglie è progettata per consentire la regolazione del quantitativo di sale consumato in base alla durezza dell'acqua. In quello modo si ottimizza e personalizzza il consumo di sale.

Per la regolazione del consumo di sale procedere come segue.

I. Svitare il tappo dal serbatoio del sale.

1. Il serbatoio è dotato di un anello con una feccia (vedere figura a lato), se necessario ruotare l'anello in senso antiorario dal segno "-" al segno "+" in base alla durezza dell'accua. Si raccomanda di effettuire la regolazione secondo lo schema seguente:

DUREZZA DELL'ACQUA				Posizione del selettore	Consumo di sale (grammi/ ciclo)	Autonomia (cici/1 kg)
°dH °fH	Clarke	mmol/l
0~8	0~14	0~10	0~1,4	/	0	/
8~22	14~39	10~28	1,4~3,9	-	20	50
22~45	39~80	28~56	3,9~8	Centrale	40	25
45~60	80~107	56~75	8~11	+	60	16

Nota I

^o dH = 1,25

^ Clarke = 1,78

fH 0,178 mmol/l

^o dH （20 = gradotedesco

^o f H （20 gradofrancese

^ Clarke = grado britannico

Nota 2

/ = Non è necessario aggiungere sale

• = Impostazione verso il segno "-"

• = Impostazione verso il segno "+"

Centrale = Impostazione fra il segno"-e il segno "+

Contattare l'ente locale erogatore dell'acqua potabile per conoscere la durezza dell'acqua della rete idrica.

Nota: se il proprioio modello di lavastoviglie non è dotato di addolcitore, si pudà saltare但这a sezione.

Addolcotre

La durezza dell'acqua varia di luogo in luogo. Se si usa acqua con un elevato grado di durezza si accumulano depositi sui piatti e gli utensili.

L'apparecchio è dotato di uno speciale addolcitore che utilizza sale specificamente studiato per eliminare il calcare e i minerali dall'acqua.

B. Caricamento del sale nell'addolcitore

Usare sempre sale per lavastoviglie.

Il serbatoio del sale si trovava tutto il cestello inferiore e deve essere riempito nel modo spiegato di seguito.

Attenzione!

• Usare sostanto sale per lavastoviglie! Tutti gli altri tipi di sale non specifici per lavastoviglie, specialmente il sale da tavola, danneggiano l'addolcitore. Il produttore non fornisce alcuna garanzia per eventuali danni provocati dall'uso di sale non idoneo.
• Riempire con sale solo prima di iniziare uno dei programmi di lavaggio completi. In quello modo si evita che eventuali gran di sale o acqua salata fuoriuscita rimangano sul fondo della macchina per un corto periodo di tempo provocandone la corrosione.

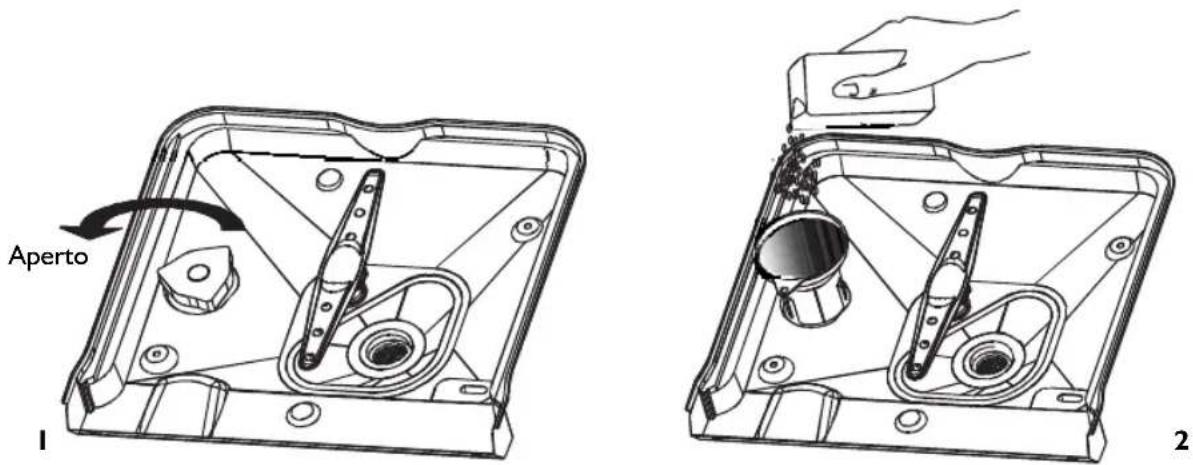

A. Rimuovere il cestello inferiore, quindi svitare e rimuovere il tappo dal serbatoio del sale. (I)
B. Prima del primo lavaggio, versare un litro d'acqua nel serbatoio del sale.
C. Collocare l'estremita dell'imbuto (in dotazione) nel foro e introdurre circa 1 kg di sale. E normale che dal serbatoio fuoriesca un piccolo quantitativo d'acqua. (2).
D. Dopo aver riempito il serbatoio, avvitare fermamente il tappo in senso antiorario.
E. Generalmente la spia del sale si spegne dopo 2-6 giorni dal riempimento del serbatoio.
F. Subito dove ave riempito il serbatoio del sale, si deve avviare un programma di lavaggio (consigliamo di usare un programma di ammollo o un programma rapido). Altrimenti il systema di filtraggio, la pompa o altri componenti importanti della macchina possono venire danneggiati dall'acqua salata. Questo tipo di danno non è coperto da garanzia.

Nota:

I. Il serbatoio del sale delve essere riempito nuovamente soltanto quando si accende la spia nel pannello comandi.

Se il sale non si scioglie bene, la spia del sale potrebbe rinanere accesa ancpe幔e riempito il serbatoio.

Se il pannello comandi non è dotato di spia (in alcuni modelli), si può valutare quando è necessario caricare il sale nell'addolcitore in base ai ciclo effettuati alla lavastoviglie.

1. Se fuoriesce del sale, avviare un programma di ammollo o un programma rapido per rimuovere il sale inccesso.

C. Riempire il distributore del brillantante

Distributore del brillantante

Il brillanteiene erogato durante il risciacquo finale per impedire il deposito di gobce d'acqua sui piatti che lascerebbero macchie e striatine. Migliora anche l'asciugatura permettendo all'acqua di scivolare via dai piatti. La lavastoviglie è progettata per l'uso di brillantanti liquidi. Il distributore del brillante si trova all'interno della porta, di fianco al cassetto del detersivo. Per riempire il distributore, après il tappo e versare il brillante finché l'indicatore di livello non è divertato completeness zero. Il distributore del brillante ha una capacité di circa 140 mi.

Funzione del brillante

Il brillante viene aggiunto automaticamente durante l'ultimo risciacquo per assicurare un risciacquo accurato e un'asciugatura priva di macchie e striatine.

Attenzione!

Usare solo brillantanti dimarca per lavastoviglie. Non riempire mai il distributore del brillantante con altri sostanze (per esempio detersivo per lavastoviglie, detersivo liquido), perché si danneggerebbe l'apparecchio.

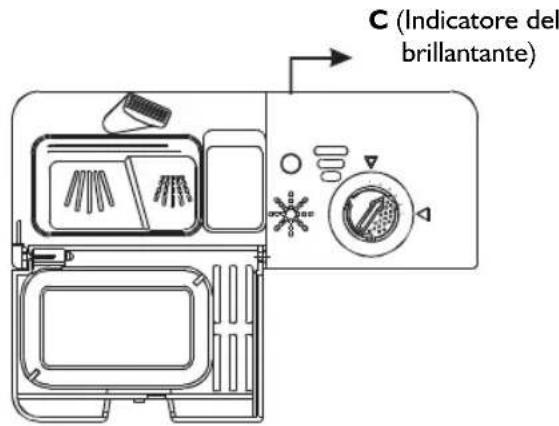

Quando ricaricare il distributore del brillante

Se il pannello comandi non è dotato di spia del brillantante, si può giudicare il livello del brillantante in base al colore dell'indicatore ottico C di bianco al tappo. Quando il distributore del brillantante è piano, tutto l'indicatore è scuro. Man mano che si abbassa il livello del brillantante, diminuisce la dimensione del punto scuro. Non lasciare mai scendere il livello del brillantante al di sotto di 14 della capacité del distributore.

Man mano che si abbassa il livello del brillantante, diminuisce la dimensione del punto scuro sull'indicatore del livello del brillantante, come illustrato fatto.

Pieno
Piano a 3/4
Piano a 1/2
Pieno a 1/4 - Deve essere riempito nuovamente per eliminare le macchie
Vuoto

Distributore del brillantante

I. Per aprirè il distributore, girare il tappo verso la freccia "aperto" (a sinistra) ed estrarlo.

1. Versare il brillantante nel distributore facendo attenzione a non riempirloccessivamente.

1. Riappicare il tazzo inserendolo allineato con la freccia "aperto" e girandolo verso la freccia "chiuso" (a destra).

Il brillante viene erogato durante il risciacquo finale per impedire il deposito di gocce d'acqua sui piatti che lascerebbero macchie e striature. Miglioraanche l'asciugatura permettendo all'acqua di scivolare via dai piatti. La lavastoviglie è progettata per l'uso di brillantanti liquidi. Il distributore del brillante si trova all'interno della porta, di bianco al cassetto del detersivo. Per riempire il distributore, après il tappo e versare il brillante finché l'indicatore di livello non è divertato completeness zero. Il distributore del brillante ha una capacità di circa 140 mi. Fare attenzione a non riempire

eccessivamente il distributore perché potrebbe traboccare. Rimuovere l'eventuale brillante traboccato con un panno umido. Non dimenticarsi di riappicare il tacco prima di chiudere la porta della lavastoviglie.

Attenzione!

Rimuovere l'eventuale brillante fuoriuscito durante il riempimento con un panno assorbente per evitare un'eccessiva formazione di schiuma durante il lavaggio successivo.

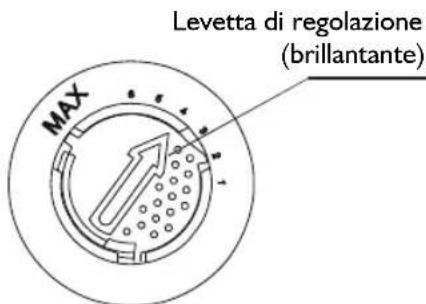

Regolazione del distributore del brillante

Il distributore del brillante ha sei o quattro impostazioni. Iniziare sempre con il distributore impostato su "4". Se le stoviglie non si asciugano bene e presentano macchie, aumento il quantitativo di erogazione di brillante rimuovendo il tappo e ruotando il selettore su "5". Se i piatti non sono più perfettamente asciutti o sono macchiati, posizionare il selettore sul numero successivo più elevato finché i piatti non presentano più macchie. Si consiglia di posizionarlo su "4". (L'impostazione di fabbrica è "4")

NOTA

Aumentare il dosaggio se sui piatti dopo il lavaggio vi sono gobce d'acqua o macchie di calcare. Ridurlo se vi sono macchie biancastre appiccicose sui piatti o una pellicola bluastra sui bicchieri e le stoviglie di vetro o sulle lame dei coltilli.

D. Funzione del detersivo

I detersivi con i bro componenti chimici sono necessari per rimuovere b sporco, frantumarlo e trasportarlo fuori alla lavastoviglie. La maggior parte dei detersivi di qualità commerciale è idonea a questo scopo.

Detersivo concentrato

In base alla composizione chimica, i detersivi per lavastoviglie possono essere suddivisi in due tipi di base:

• detersivi alcalini tradizzionali, con sostanze caustiche

• detersivi concentrati a basso contento abalino con enzimi naturali

L'uso di programmi di lavaggio "normali" assiene a detersivi concentrati riduce l'inquinamento ed è ideale per i piatti; quosti programmi di lavaggio sono studiati appositamente per b proprietà di dissolvimento dello sporco degli enzimi del detersivo concentrato. Per questa ragione i programmi di lavaggio "normali" in cui si usano detersivi concentrati possono ottener gli stessi risultati altrimenti raggiungibili soltanto con programmi "intensivi".

Detersivo in pastiglie

I detersivi in pastiglie delle diverse marche si scblgono a velocità diverse. Per questa ragbne alcuni detersivi in pastiglie non riescono a sciogliersi e a sviluppare la loro intera forza pulente durante i programmi brevi. Si dovrebbero quindi usare programmi lunghi quando si impiegano detersivi in pastiglie, per assicurare la rimozbne completa dei residui di detersivo.

Cassetto del detersivo

Il cassetto delve essere riempito prima dell'inizb di agli ciclo di lavaggio, secondo le istruzbni nella tabella dei cicli di lavaggio. Questo apparecchio utilizes meno detersivo e brillantante delle lavativici tradizzionali. Generalmente, è sufficiente sostanto un cucchiaio da cucina di detersivo per un carico di lavaggio normale. Se b stoviglie sono molto sporche, è necessario un maggreb quantitativo di detersivo. Aggiungere sempre il detersivo appena prima di avviare la lavastoviglie, altrimenti potrebbe inumidirsi e non sciogliersi bene.

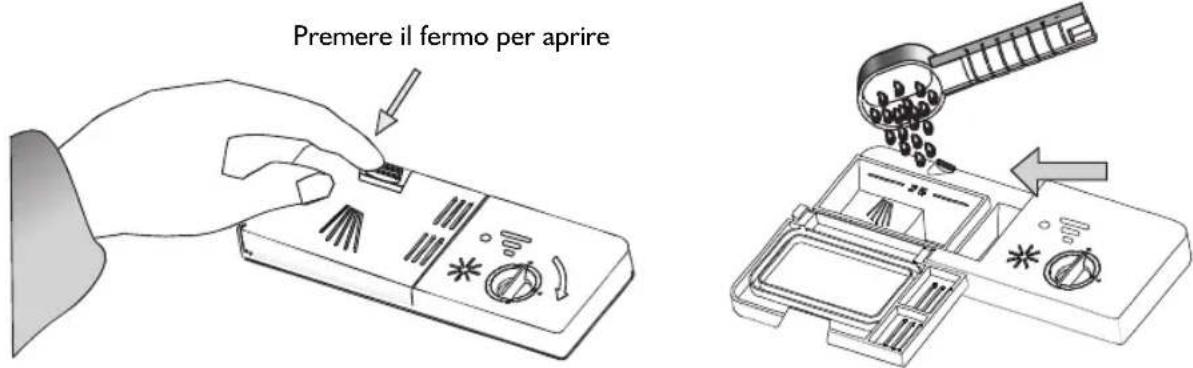

Quantità di detersivo da usare

NOTA:

Se il coperchio è chiuso: premere il pulsante di sblocco.
Il coperchb si après. Aggiungere sempre il detersivo appena prima dell'inizb di agli cicb di lavaggio.
- Usare solo brillantanti di marca per lavastoviglie.

AVVERTENZA:

Il detersivo per lavastoviglie è corrosivo! Tenerlo fuori alla portata dei bambini.

Uso corretto del detersivo

Usare sostanto detersivo per lavastoviglie. Conservare il detersivo in un luogo fresco e asciutto. Non versare detersivo in polvere nel cassetto finché non si è pronti per lavare le stoviglie.

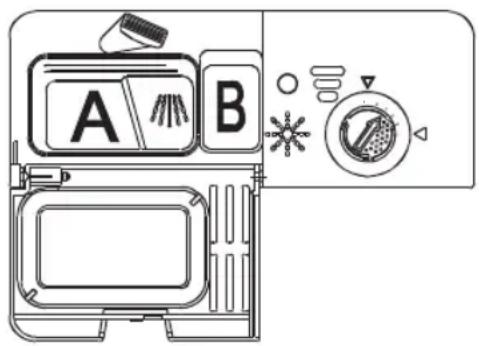

Riempimento del detersivo

Riempite il cassetto con detersivo. Il segno indica i livelli di dosaggio, come illustrato a destra:

A. Nel comparto per il ciclo di lavaggio principale, "MIN" significata circa 20g di detersivo.
B. Nel comparto per il cicb di prelimavaggio, circa 5g di detersivo.

Osservare le raccomandazioni per il dosaggio e la conservazione del produttore, indicate sulla confezione del detersivo.

Chiudere il coperchio e premerlo finché non si blocca in posizione.

Se i piatti sono molto sporchi, aggiungere altri detersivo nel companto per il prelavaggio. Questo detersivo sviluppa la sua efficacia durante la fase di prelavaggio.

NOTA:

Per informazioni sul quantitativo di detersivo da usare per i singoli programmi, videere l'ultima pagina.
- Tenere presente che vi possono essere differenze in base al livello di sporcizia delle stoviglie e alla durezza specifica dell'acqua.
Osservare le raccomandazioni del produttore sulla confezione del detersivo.

Detersivi

Vi sono 3 tipi di detersivi

I. Con fosfati e con cbro
2. Con fosfati e sanza cloro
3. Senza fosfati e sanza cloro

Normalmente i nuovi detersivi in polvere sono alla fosfati. Non svolgono quindi la finizione di addolcimento dell'acqua determinata dai fosfati. In quello caso, consiglio di riempire di sale il serbatoio anche quando la durezza dell'acqua è di sostanto 6 dH. Se si usano detersivi alla fosfati con acqua dura, spesso si formano macchie bianche sui piatti e sui bicchieri. In quello caso aggungere altro detersivo per ottenere risultati miglior. I detersivi alla cloro hanno solo una leggera azione candelggiante. Le macchie ostinate e colorate non vengono rimosse在整个. In quello caso scegliere un programma di lavaggio con una temperature più elevata.

Tenere tutti i detersivi in un luogo sicuro, fuori alla portata dei bambini. Mettere sempre il detersivo prima di avviare la lavastoviglie.

Come usare la funzione 3 in I

La lavastoviglie ha una funzione 3 in I con la quale non si devono usare il sale e il brillante ma una pastiglia 3 in I. Questa lavastoviglie ha, come accessorio, un contentatore per le pastiglie 3 in I.

NOTA:

la pastiglia 3 in I delve essere usata soltanto con la funzione 3 in I (quando si selezione il programma Intensivo/Normale/Eco). Se si usa la pastiglia 3 in I con altri programmi, l'apparecchio non fornirà prestazioni ottimali.

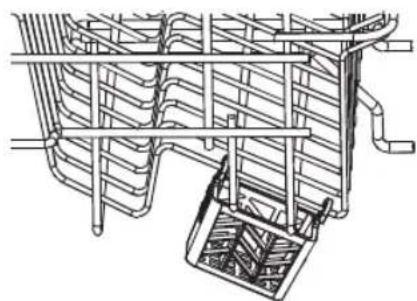

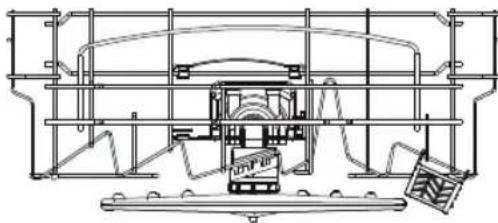

1. La figura sosto alla come appendere nel cestello superiore il contentatore delle pastiglie 3 in I.
2. Ruotare il braccio aspersore superiore e cancellare la posizione del contentatore, se necessario per assicurare che il braccio aspersore superiore non sia ostacolato dal contentitore delle pastiglie 3 in I. Vedere la figura sotto.
3. Inserire la pastiglia 3 in I nel contentitore e avviare il programma 3 in I.

NOTA:

Quando si usano detersivi 3 in I/compatti, assicurarsi che siano di dimensioni adeguate al contentatore, in modo che vi possano essere inserti lavoramente e che non rompano il contentatore.

Per ottenere prestazioni migliori alla lavastoviglie, seguire le istruzioni seguenti. I cestelli e i cestelli per le posate possono essere diversi in base al modello.

Attenzione prima o dopo il caricamento della lavastoviglie

Raschiare via i residui degli alimenti più grossolani. Ammorbidire i residui di alimenti bruciati nelle padelle. Non è necessario sciacquare i piatti sotto l'acqua corrente. Collocare gli oggetti nella lavastoviglie nel modo seguente:

I. Oggetti come tazze, bicchieri, pentole/tegami, ecc. devono essere collocati capovolti.
2. Gli oggetti curvi o con incavi, devono essere inclinati in modo che l'acqua possa scivolare via.
3. Tutti gli utensili devono essere collocati in posizione ferma, in modo che non possano ribaltarsi.
4. Tutti gli utensili devono essere collocati in modo che i bracci aspersori possano ruotare liberamente durante il lavaggio.

Gli oggetti di dimensioni molto piccole non dovrebbero essere lavati nella lavastoviglie perché potrebbero lavoramente cadere dai cestelli.

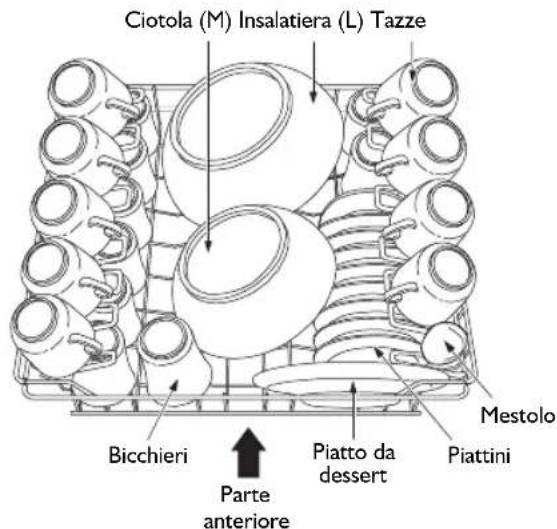

Caricamento del cestello superiore

Il cestello superiore è progettato per le stoviglie più delicate e leggere, come bicchieri, tazze e piattini da te e caffe, piatti, piccole ciotole e padelle molto profonde (se non sono troppo sporche). Posizionare i piatti e le pentole in modo che non possano essere spostati dallo spruzzo d'acqua.

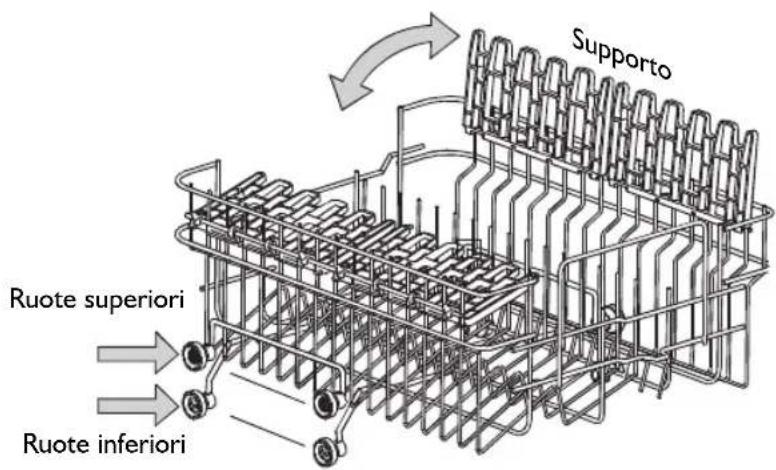

Regolazione del cestello superiore

L'altezza del cestello superiore cui possi in modo che non ostruiscano la rotazione dei bracci aspersori. Il supporto cui possi è ristato all'indietro o rimioso quando non serve.

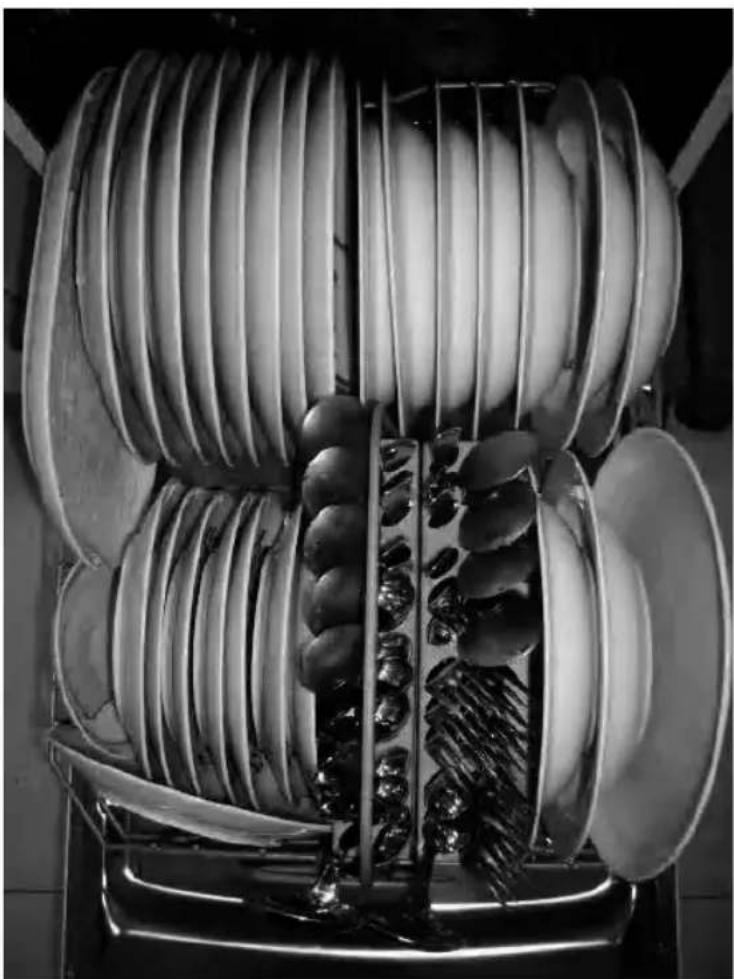

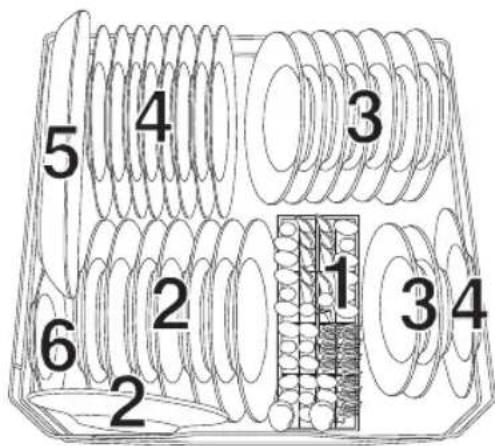

Caricamento del cestello inferiore

Consiglio di collocare gli oggetti grande più difficili da pulire nel cestello inferiore: pentole, padelle, coperchi, piatti e ciotole da portata, come illustrato nella figura a destra. è preferibile collocare i piatti da portata e i coperchi ai lati dei cestelli per evitare che blocchino la rotazione del braccio aspersore superiore.

Le pentole, le ciotole da portata, ecc. devono sempre essere collocate capovolte. Le pentole profonde dovrebbero essere inclinate per consentire all'acqua di scivolare via. Il cestello inferiore è dotato di divisori ribaltabili per potere caricare pentole e padelle più grande o in maggior numero.

Cestello per le posate
2. Piatti da dessert
3. Piatti fondi
4. Piatti piani
5. Piatto da portata ovale
6. Piattino

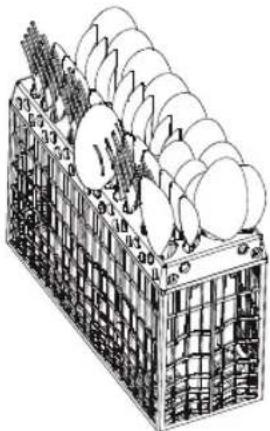

Cestello per le posate

Le posate devono essere collocate nell'apposto cestello con i manici rivolti verso il basso. Se il cestello per le posate è provvisto di cestelli laterali, i cucchiai dovrebbero essere caricati singolarmente nelle apposite fissure, gli utensili particolarmente lunghi dovrebbero essere collocati in posizione orizzontale davanti al

cestello superiore, come indicate nell'illustrazione

I Cucchiaini da te
2. Cucchiaini da dessert
3. Cucchiai da minestra
4. Forchette
5.Coltelli
6. Forchette da portata
7. Cucchiai da portata

SCHEMA DI INSERIMENTO

AVVERTENZA:

• Non lasciare fuoriuscire alcun oggetto dal fondo del cestello. I coltelli e gli altri utensili appuntiti o taglienti devono essere caricati nel cestello con le punte o le lame verso il basso, oppure devono essere disposti orizzontalmente.
• Caricare sempre gli utensili appuntiti con la parte tagliente verso il basso!

I seguenti piatti/posate:

Non sono indicati per il lavaggio in lavastoviglie

• Posate con manici di legno, corno, porcellana o madreperla
• Oggetti di plastica non resistenti al calore
• Posate antiche con parti incollate non resistenti alle temperature elevate
• Posate o piatti con parti accoppiate
• Oggetti di peltro o rame
  Cristallo
• Oggetti di acciaio ossidabili Piatti da portata di legno Oggetti in fibre sintetiche

Sono limitatamente indicati per il lavaggio in lavastoviglie

• Alcuni tipi di bicchieri che possono divertare opachi dopo molti lavaggi
  Le parti in argento e alluminio hanno la tendenza a scolorire durante il lavaggio
• I decori smaltati possono sbiadirsi se lavati frequentemente in lavastoviglie

NOTA: Non collocarvi oggetti sporchi di cenere di sigaretta, cera di candela, smalto o vernice. Se si acquistano piatti nuovi, assicurarsi che siano indicati per lavastoviglie.

NOTA: Non caricareccessivamente la lavastoviglie. Puo contentere soltanto 9 piatti standard.Non usare piatti non indicati per lavastoviglie.Qesto e importante per ottenere buoni risultati e per un consumo energetico ragionevole.

Caricamento delle posate e dei piatti

Prima di caricare i piatti: Rimuovere i residui più grossolani Ammorbidire i residui di alimenti bruciati nelle padelle

Quando si caricano i piatti e le posate:

I piatti e le posate non devono impedire la rotazione dei bracci aspersori

Caricare gli oggetti concavi come le tazze, i bicchieri, le padelle, ecc. con l'apertura verso il basso in modo che non si possa accumulare acqua nel contentitore 0 su una base profonda

I piatti e le posate non devono essere collocati uno nella l'altre e non devono coprisci reciprocamente

• Per evitare danni, i bicchieri non devono toccarsi
• Caricare gli oggetti di grande dimensioni, più difficili da pulire, nel cestello inferiore
• Il cestello superiore è progettato per le stoviglie più delicate e leggere, come bicchieri, tazze da tè e caffe.

Attenzione!

I coltelli a lama lunga collocati in posizione verticale sono un potenziale pericolo!

Le posate lunghe e/o appuntite, come i coltelli da carne, devono essere posizionate orizzontalmente nel cestello superiore.

Danni ai bicchieri e ai piatti

Possibili cause:

• Tipo dietro o processo di produzione. Composizione chimica del detersivo.
• Temperatura dell'acqua e durata del programma.

Rimedio consigliato:

• Usare bicchieri o piatti di porcellana marcati dal produttore come lavabili in lavastoviglie
• Usare un detersivo delicato indicate per quel tipo di piatti. Se necessario, chiedere ulteriori informazioni al produttore del detersivo.
• Selezionare un programma con la temperatura più bassa possibile.
• Per evitare danni, rimuovere i bicchieri e le posate alla lavastoviglie prima possibile dopo il termine del programma.

AVVIO DI UN PROGRAMMA DI LAVAGGIO

Tabella dei cici di lavaggio

NOTA

• ★ Significato: è necessario aggiuungere del brillantante.
• • En50242: quello programma è il ciclo di prova, si consiglia di impostare il distributore del brillantante nella posizione 6.

Programma	Informazioni per la selezione del ciclo	Descrizione del ciclo	Detersivo di prelavaggio/ lavaggio principale	Durata (min)	Energia (kWh)	Acqua (I)	Risciacquo
Intensivo	Per i carichi più sporchi, come pentole, tegami e piatti su cui è rimasto per un po' di tempo cibo essiccalo.	Prelavaggio (50°C)	5/22g 120 l.	3 16.0			★
		Prelavaggio
		Lavaggio (65°C)
		Risciacquo
		Risciacquo (55°C)
		Asciugatura
Quotidiano *EN 50242	Per carichi normalmente sporchi, come piatti, bicchieri e padelle leggermente sporchi. Ciclo standard quotidiano.	Prelavaggio	5/22 g 155 l.	3.0	1.09		★
		Lavaggio (55°C)
		Risciacquo (65°C)
		Asciugatura
ECO Eco	Per carichi leggermente sporchi, come piatti, bicchieri, ciotole e padelle leggermente sporchi.	Prelavaggio	5/22 g	175 0.77 10.5			★
		Lavaggio (50°C)
		Risciacquo (60°C)
		Asciugatura
Rapidò	Un lavaggio più breve per carichi leggermente sporchi che non necessità do asciugatura.	Lavaggio (40°C)	15 g	30 9.0	0.5
		Risciacquo (40°C)
Delicati	Per carichi leggermente sporchi, come bicchieri, cristalli e porcellana ime.	Prelavaggio	15 g 0.7 l 13.0	95			★
		Lavaggio (40°C)
		Risciacquo (60°C)
Prelavaggio	Per sciacquare piatti che si prevede di lavare successivement quel giorno	Prelavaggio		8 3.0	0.01
+ Intensivo + 3 in I	Per i carichi più sporchi, come pentole, tegami e piatti su cui è rimasto per un po di tempo cibo essiccato.	Prelavaggio (50°C)	3 in I	120 1.13 16.0
		Lavaggio (65°C)
		Risciacquo
		Risciacquo (55°C)
		Asciugatura
+ Quotidiano + 3 in I	Per carichi normalmente sporchi, come piatti, bicchieri e padelle leggermente sporchi. Ciclo standard quotidiano.	Prelavaggio	3 in I	150 1.08 13.5
		Lavaggio (50°C)
		Risciacquo (65°C)
		Asciugatura
eco + Eco + 3 in I	Per piatti, bicchieri, insalatiere e pentole leggermente sporchi.	Lavaggio (50°C)	3 in I	160 0.84 10.5
		Risciacquo (65°C)
		Asciugatura

Accensione dell'apparechio

Avvio di un ciclo di lavaggio

I. Estrarre i cestelli inferiore e superiore, caricare i piatti e reinserire i cestelli. Si consiglia di caricare prima il cestello inferiore, quindi quello superiore (vedere la sezione "Caricamento della lavastoviglie").
2. Versare il detersivo (vedere la sezione "Sale, detersivo e brillantante").
3. Inserire la spina nella presa di corrente. L'alimentazione è di 220-240 VAC /50 HZ, la presa è da 10A 250 VAC. Assicurarsi che l'alimentazione dell'acqua sa a piena pressione.
4. Chiudere la porta, premere il tasting ON/OFF, la spia ON/OFF si accende. Premere il tasting programmi per selezionare il ciclo di lavaggio desiderato. Chiudere la porta. Dopo 3 secondi la macchina si avvia.

Modifica del programma...

Premessa:

I. Un ciclo in corso più essere modificato solo se è iniziato da peu. Altrimenti, il detersivo potrebbe essere più stato erogato e l'apparecchio potrebbe avegli scaricato l'acqua di lavaggio. In quello caso, si deve riempire di nuovo il cassetto del detersivo (vedere la sezione "Caricamento del detersivo").
2. Premere il tasto programmi per più di 3 secondi per annullare il programma, quindi si può modificare il programma impostando quello desiderato (vedere la sezione "Avvio di un ciclo di lavaggio...").
3. Premere uno degli altri tasti programmi per più di 3 secondi per annullare il programma in corso escegliere il programma corrispondente al tastingo premuto.
4. Premere il tasting display per più di 3 secondi per modificare il tempo visualizzato.

NOTA: Se si accendono tutte le spie, significa che la macchina ha un guasto, spegnere l'alimentazione elettrica e chiudere il rubinetto dell'acqua prima di chiamare il servizio assistenza.

Non si è caricato un piatto?

Un piatto dimenticato cui si apra il cassetto del detersivo.

1. Apire leggermente la porta per interrompere il lavaggio.
2. Quando i bracci aspersori si fermano, si cui apreire la porta completeness.
3. Caricare i piatti dimenticati.
4. Chidere la porta, la lavastoviglie riprende a funzionare dopo 10 secondi.

AVVERTENZA:

É pericoloso après la porta durante il lavaggio, perché si pouè venire scottati dall'acqua bollente.

Allafinelcicldi lavaggio

Quando il ciclo di lavaggio è terminato, si attiva per 8 secondi il cicalino della lavastoviglie, poi si spegne. Spagnere l'apparecchio con il tasto ON/OFF, chiudere l'alimentazione dell'acqua e aprire la porta della lavastoviglie. Attendere alcuni minuti prima di scaricare la lavastoviglie per evitare di toccare i piatti e gli utensili quando sono ancora caldi e più soggetti a rottura. Si asciugherannoanche meglio.

Spegnimento della lavastoviglie

Il programma è terminato solo quando il cicalino della lavastoviglie suona per 8 secondi.

I. Spagnere la lavastoviglie premendo il tasting ON/OFF.
2. Chiudere il rubinetto dell'acqua!

Aprière la porta con cautela.

I piatti bollenti sono sensibiliagli urti. I piatti devono essere lasciati raffreddare per circa 15 minuti prima di rimuoverli dall'apparecchio.

Apriere la porta della lavastoviglie, lasciarla socchiusa ed attendere alcuni minuti prima di rimuovere i piatti. In quello modo si raffreddano e si migliorare l'asciugatura.

Scaricamento della lavastoviglie

Énormale che la lavastoviglie sa bagnata all'interno.

Svuotare prima il cestello inferiore, poi quello superiore. In quello modo si evita che dal cestello superiore sgoncioli acqua sui piatti nel cestello inferiore.

MANUTENZIONE E PULIZIA

Sistema di filtraggio

Il filtro impedisce la penetrazione nella pona dei residui di cibo o di altri oggetti. I residui possono bloccare il filtrro, in quello caso devono essere rimossi.

Ilsystemadi filtraggioe costituito da unchio a maglia larga,da un piatto (filtroprincipale)e da un microfiltro (filtramaglia fine).

I. Filtro principale

I residui di cibo e di sporco trattenui da questo filtering vengono polverizzati da un getto speciale del braccio irroratore inferiore per poi passare al canale di scarico.

2. Filtro a maglia larga

I residui più grandi, come pezzi di ossi o vetro, che potrebbero otturare lo scarico vengono intrappolati nel filtro a maglia larga. Per rimuovere i residui tratteni in quello filtro, schiacciare delicatamente il coperchio sulla parte superiore del filtro e rimuoverlo.

3. Filtro a maglia fine

Questo filtrtro trattiene lo sporco e i residui di cibo nella vaschetta e impedisce che vengano depositati nuovamente sui piatti durante un ciclo.

• Dopo agli lavaggio ispezionare i filtri per controllare che non siano otturati.
• Svitando il filtrlo a maglia larga si può rimuovere il systemà di filtraggio. Rimuovere i residui di cibo e pulire i filtri nelle acqua corrente

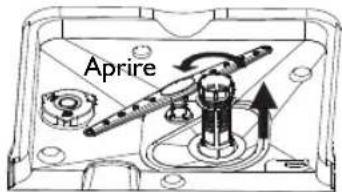

Operazione I: ruotare ilhetto in senso antiorario, quindi estrarlo.

1

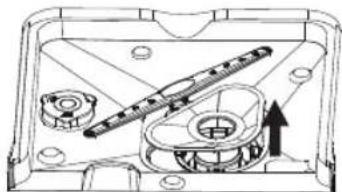

Operazione 2: sollevare il filtro principale

2

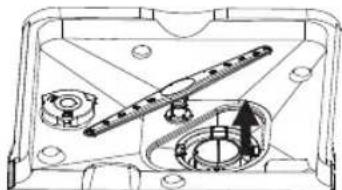

Operazione 3: sollevare il filtro a maglia fine

3

NOTA

per rimuovere il filtrlo eseguire le operazioni alla 1 alla 3; per installarlo eseguire le operazioni in ordine inverso, alla 3 alla 1.

Gruppo filtri

Per ottenere prestazioni e risultati migliori, il gruppo filtering deve essere pulito.

Il filtro rimuove efficacemente i residui di cibo dall'acqua di lavaggio, permettendonze il riciclaggio durante il ciclo. Per ottenere prestazioni e risultati migliorari, il filtro deve essere pulito. Per esta ragione, è opportuno rimuovere i residui di cibo più grossolani intrappolai nel filtro dopo agli cibi di lavaggio sciacquando il filtrlo semicircolare e la Coppa sotto acqua corrente.

Per rimuovere il gruppo filtering, tirare verso l'alto l'impugnatura della coppa. L'intero gruppo filtering dovrebbe essere pulito una volta alla settimana.

Per pulire il filtro a maglia larga usare una spazzola. Quindi rimontare le parti del filtrro come illustrato nelle figure e reinserire l'intero gruppo nella lavastoviglie, posizionandolo nella sua sede e premendolo verso il basso.

La lavastoviglie non deve mai essere usataswana i filtri. Un rimontaggio scorretto del filtro cui ridurre le prestazioni dell'apparecchio e danneggiare i piatti e gli utensili.

AVVERTENZA:

• La lavastoviglie non deve mai assere usata senza i filtri.
• Una sostuzione scorretta del filtro cui si rilurre le prestazioni dell'apparecchio e danneggiare piatti e utensili.

Pulizia dei bracci aspersori

E necessario pulire regolaremente i bracci
aspersori per rimuovere le incrostazioni
provocate dall'acqua dura e impedire il bloccaggio
degli ugelli e dei supporti dei bracci aspersori.
Consigliamo di infrilare un ago negli ugelli dei
bracci aspersori otturati per assicurare un buon
lavaggio.

Svitare

Cura della lavastoviglie

Il pannello comandi cui èsere pulito con un panno leggermente umido. Dopo averlo pulito asciugarlo accuratamente. Per pulire l'esterno, usare una buona cera lucidante.

Non usare mai oggetti appuntiti, pagliette abrasive o detersivi aggressivi su tutti i componenti della lavastoviglie.

Protezione contro il gelo

In inverno adottare precauzioni per proteggere la lavastoviglie dal gelo. Dopo agli ciclo di lavaggio procedere come segue :

I. Tagliare il cavo di alimentazione elettrica della lavastoviglie.
2. Chiudere l'alimentazione dell'acqua e scollegare il tubo di alimentazione dell'acqua alla valvola dell'acqua.
3. Scaricare l'acqua dal tubo di alimentazione e alla valvola dell'acqua. (Usare una bacinella per raccogliere l'acqua)
4. Ricollegare il tubo di alimentazione dell'acqua alla valvola dell'acqua.
5. Rimuovere il filtro sul fondo della vasca e usare una spugna per assorbire l'acqua nella vaschetta.

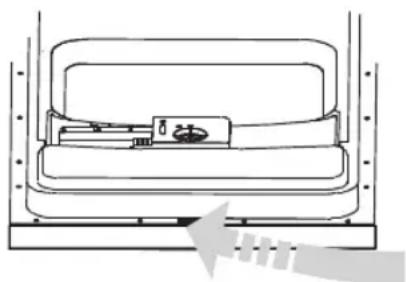

Pulizia della porta

Per pulire il bordo attorno alla porta usare solo un panno morbido, tiepido e umido. Per evitare la penetrazione d'acqua nella chiusura della porta e nei componenti elettrici non usare alcun tipo di detergente spray.

AVVERTENZA:

Non usare mai un detergente spray per pulire il pannello della porta, perché potrebbe danneggiare il disposativo di chiusura della porta e i componenti elettrici.
- Non usare sostanze abrasive o panni carta perché possono graffiare la superficie in acciaio inox o lasciarvi macchie.

Come mantenere in buone condizioni la lavastoviglie

Dopogni lavaggio

Dopogni lavaggio, chiudere l'alimentazione dell'acqua e lasciare leggermente socchiusa la porta in modo che non rimangano umidità e odori all'interno della lavastoviglie.

Rimuoverela spina

Prima di pulire l'apparecchio o di effettuarne la manutenzione, rimuovere sempre la spina alla presa. Non corre rischi.

- Non usare solventi o detergenti abrasivi

Per pulire l'esterno e le parti in gomma della lavastoviglie, non usare solventi o detergenti abrasivi. Usare sostanto un panno con acqua saponata tiepida. Per rimuovere le macchie alla superficie interna, usare un panno inumidito con acqua e poco aceto, o un prodotto detergente per lavastoviglie.

- Quando l'apparecchio non viene usato da molto tempo

Si consiglia di effettuare un ciclo di lavaggio con la lavastoviglie vuota, poi rimuovere la spina alla presa, chiudere l'alimentazione dell'acqua e lasciare leggermente socchiusa la porta dell'apparecchio. In questo modo le guarnizioni della porta durano più a lungo e si evita la formazione di odori all'interno dell'apparecchio.

- Spostamento dell'apparecchio

Se l'apparecchio deve essere trasferito, cercare di tenerlo in posizione verticale. Se assolutamente necessario, cui è appoggiato sulla parte posteriori.

Guarnizioni

Uno dei fattori che provocano la formazione di odori nella lavastoviglie sono i residui di cibo intrappolati nelle guarnizioni. Per evitare ciò pulirle periodicamente con una spugna umida.

ISTRUZIONI PER L'INSTALLAZIONE

ATTENZIONE: L'installazione dei tubi e dei componenti elettrici deve essere effettuata da tecnici professionisti.

AVVERTENZA:

Pericolo di scosse elettriche. Scollegare l'alimentazione elettrica prima di installare la lavastoviglie. La mancata osservanza di esta precauzione cui cause pericolo di morte o di scosse elettriche

Preparazione per l'installazione

La lavastoviglie deve essere installata vicino ai tubi di alimentazione e di scarico e al cavo di alimentazione. Scegliere un lato del mobile del lavello per facilitare il collegamento dei tubi di scarico della lavastoviglie.

NOTA: controllare gli accessori per l'installazione in dotazione (gancio per il pannello esterno di legno, vite)

Leggere con attenzione le istruzioni per l'installazione.

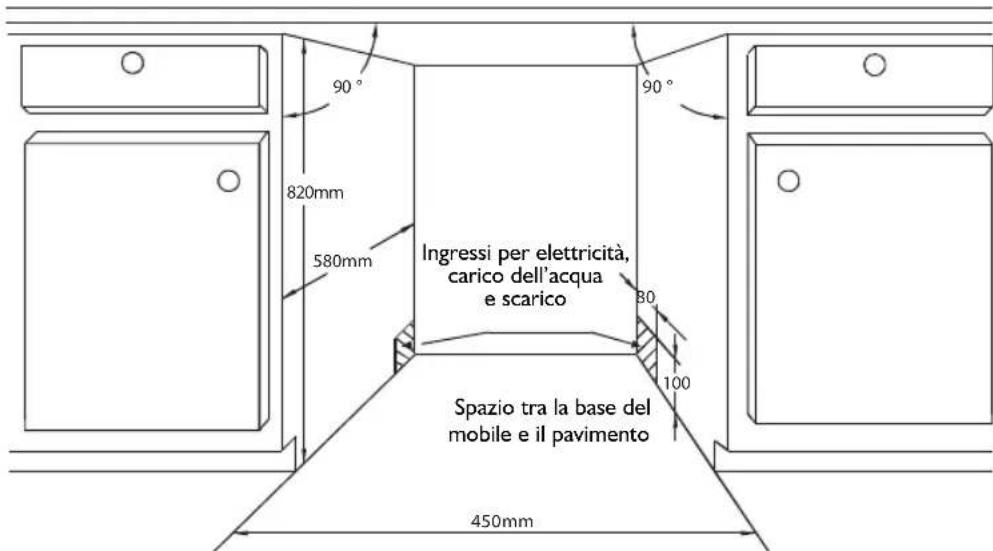

llustrazioni delle dimensioni del mobile e posizione di installatione della lavastoviglie Prima di collocare la lavastoviglie nella posizione di installatione, effettuare tutti i preparativi.

I. Scegliere una posizione vicino al lavello per facilitare l'installazione dei tubi di alimentazione e di scarico (vedere figura 1).
2. Se la lavastoviglie è installata nell'angolo del mobile, delve riranere un po'di spazio (come illustrato nella figura 2) quando la porta è aperta.

Figura I Dimensioni del mobile

Meno di 5 mm fra la parte superiore della lavastoviglie e il mobile e l'esterno della porta allineato al mobile.

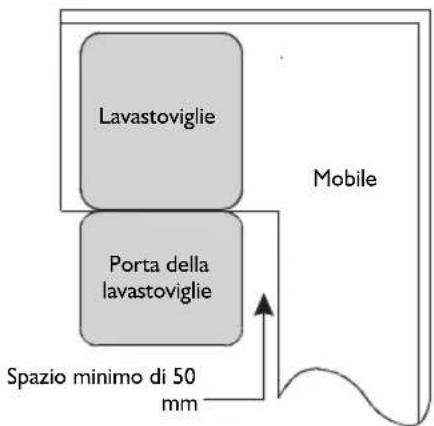

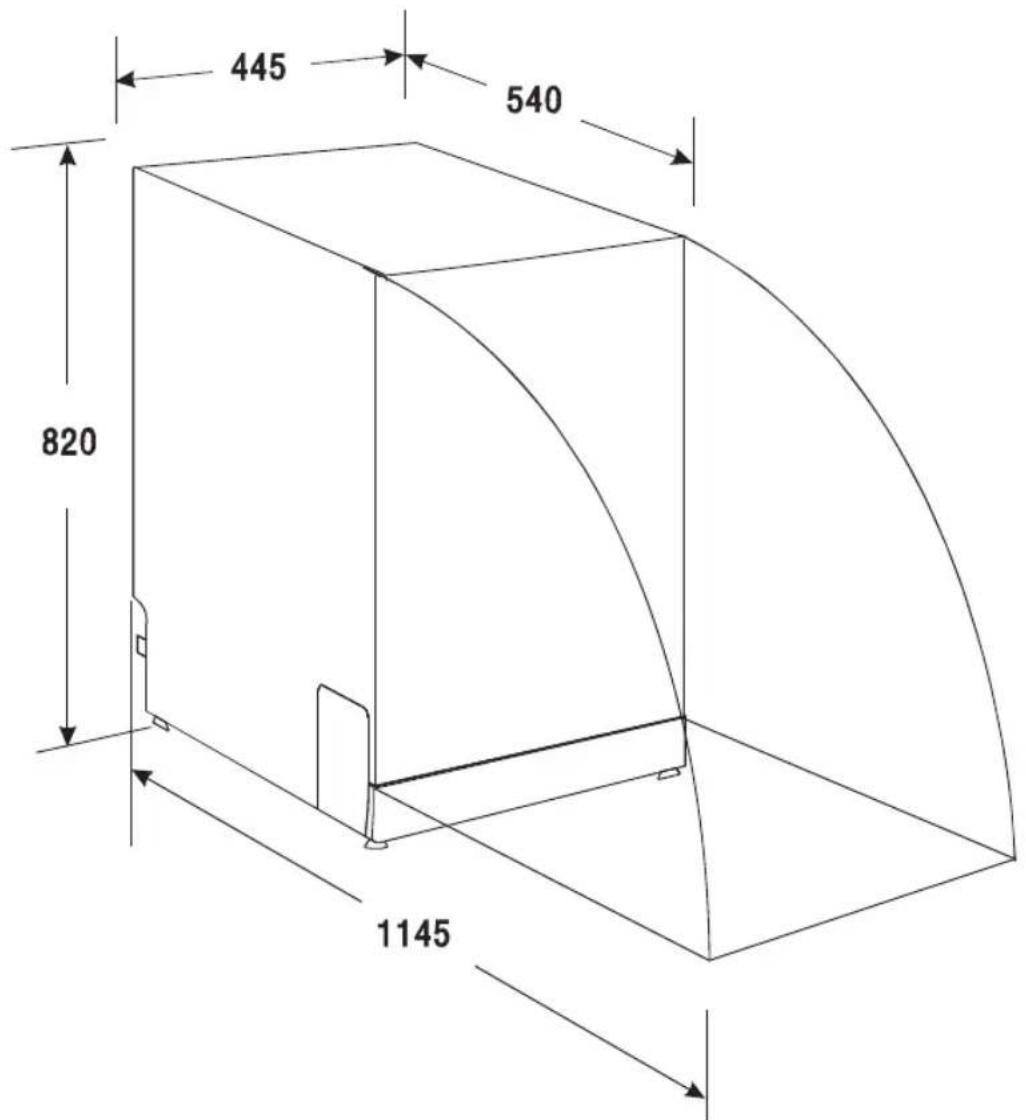

Figura 2 Spazio minimo quando la porta è aperta.

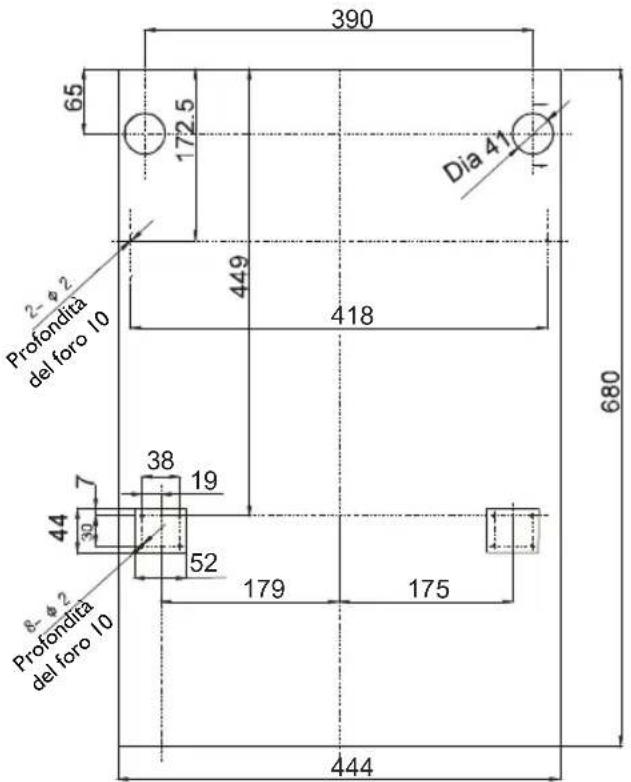

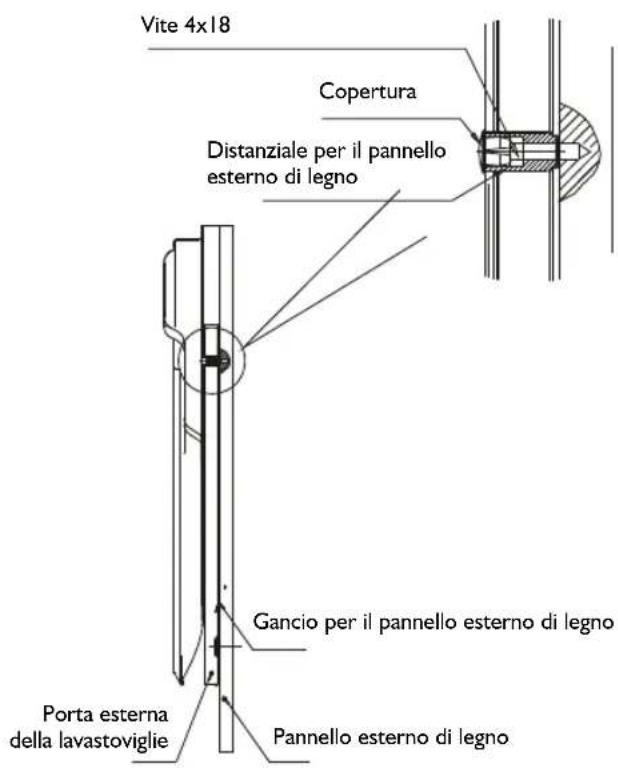

Dimensioni e installmente pannello esterno di legno

1. Il pannello esterno di legno deve essere delle dimensioni nella figura 3.

Figura 3 Il pannello esterno di legno deve essere delle dimensioni illustrate.

Unità: mm

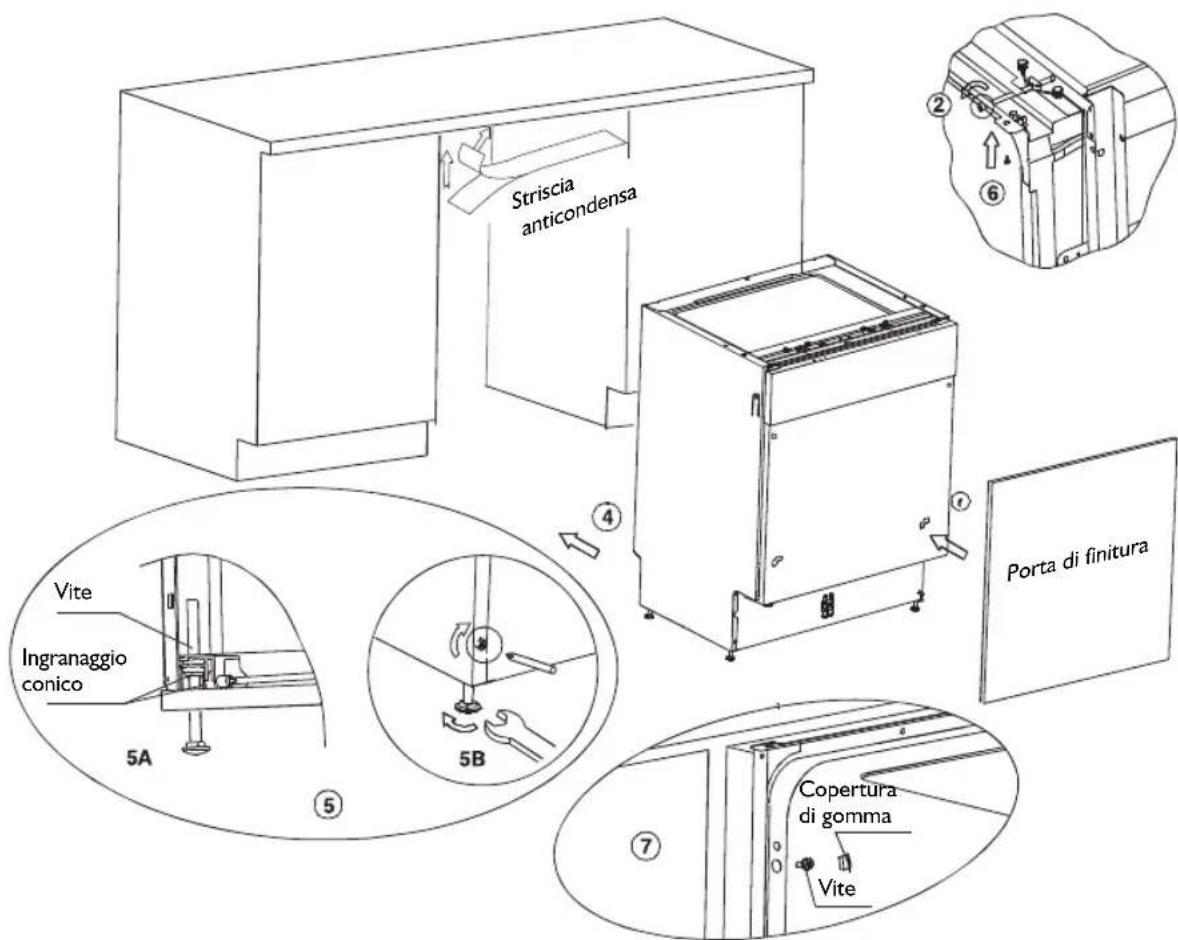

1. Montare il gancio sul pannello esterno di legno, quindi collocarlo nella scanalatura sul lato esterno della porta della lavastoviglie (vedere figura 4a). Dop o ave posizionato il pannello, fissarlo sul lato esterno della porta con viti e bulloni (vedere figura 4b).

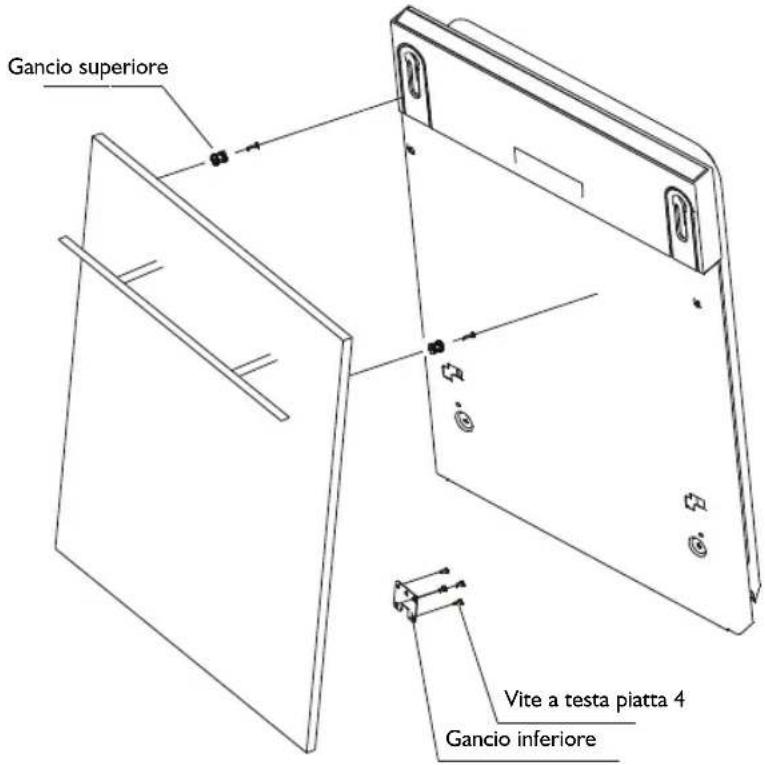

Figura 4a Installazione del pannello di legno esterno.
Figura 4b Installazione del pannello esterno di legno.

I. Rimuovere la copertura
2. Fissare fermamente la vite
3. Riapplicare la copertura

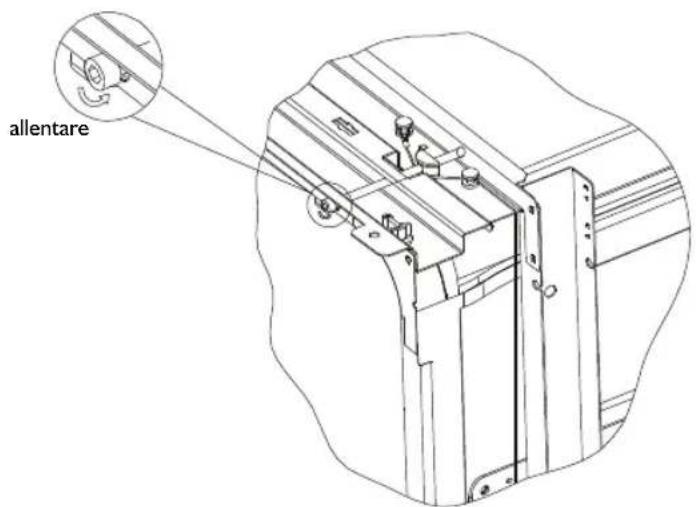

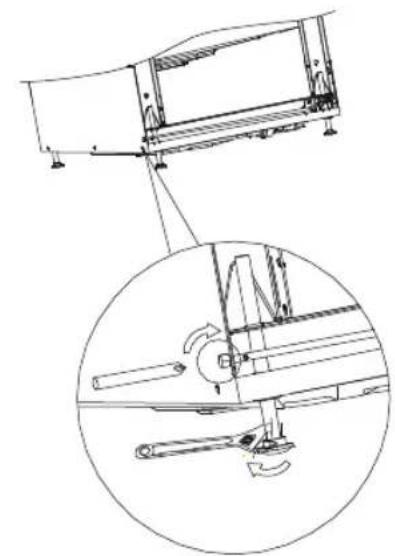

Regolazione del tensionamento della molla della porta

Le molle della porta sono regolate in fabbrica con il tensionamento corretto per la porta. Se si installa un pannello esterno di legno, si deve regolare il tensionamento della molla della porta. Ruotare la vite di regolazione in modo che il dispositivo di regolazione tends o allenti i cavo di acciaio (vedere figura 5). Il tensionamento della molla della porta è corretto quando la porta rimane orizzontale in posizione completeness aperta, ma si chiude con un leggero tocco di un dito.

Figura 5 Regolazione del tensionamento della molla della porta.

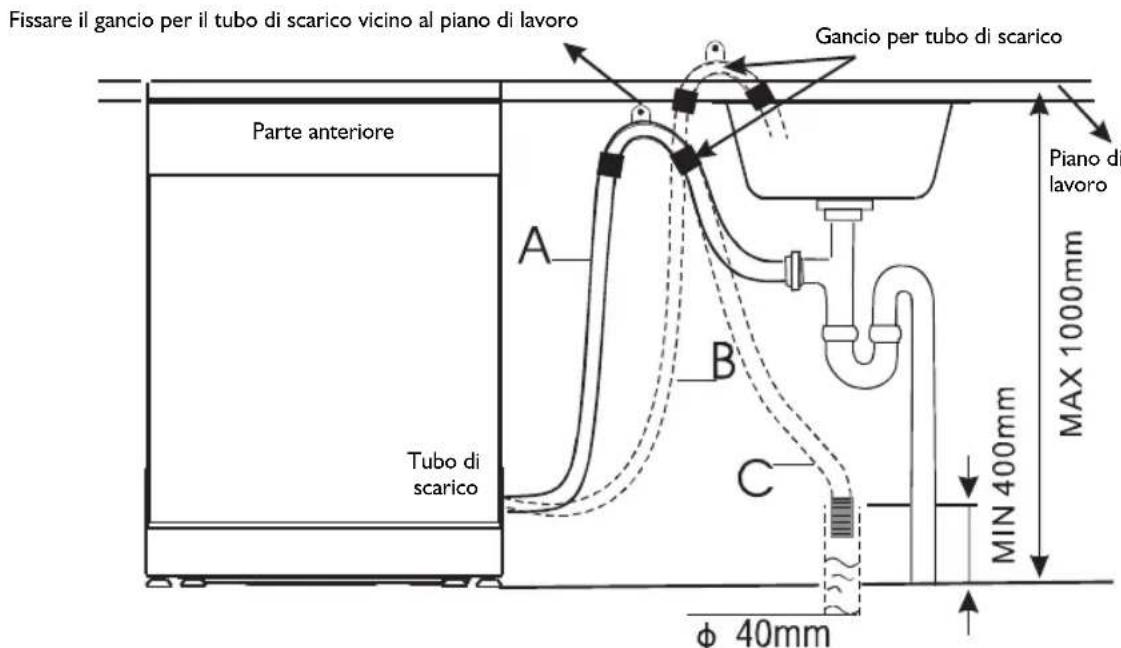

Collegamento dei tubi di scarico

Inserire il flessibile di scarico in una tubazione di scarico dal diametro minimo di 4 cm, o farlo scaricare nel lavello, evitando di curvarlo o di formare strozzature. Usare il supporto di plastica speciale in dotazione all'apparecchio (figura 6). L'estremità libera del tubo deve essere a un'altezza compresa fra 400 e 1.000 mm e non deve essere immersa in acqua per evitare il riflusso.

ATTENZIONE: il supporto di plastica speciale del tubo deve essere saldamente fissato alla parete per impedire che il tubo di scarico si muova facendo fuoriuscire l'acqua.

Figura 6 Collegamento del tubo di scarico.
AVVERTENZA. Appendere il tubo di scarico nel modo A, B o C

Installazione della lavastoviglie

I. Montare la porta del mobile sul lato esterno della porta della lavastoviglie usingo le staffe in dotazione. Utilizzare la sagoma per il posizionamento delle staffe.
2. Regolare il tensionamento delle molle della porta con una chiave a brugola ruotandola in senso orario per serrare le molle a destra e a sinistra. Se non si regola il tensionamento si può danneggiare la lavastoviglie (figura 2).
3. Collegare il tubo di alimentazione alla tubazione di alimentazione dell'acqua fredda.
4. Collegare il tubo di scarico. Vedere lo schema (figura 6)
5. Collegare il cavo di alimentazione.
6. Fissare la striscia anticondensa sotto il piano di lavoro del mobile. Assicurarsi che la striscia anticondensa sia a filo del bordo del piano di lavoro.
7. Posizionare la lavastoviglie.
8. Livellare la lavastoviglie. I piedi posteriori possono essere regolati alla parte anteriore della lavastoviglie ruotando le viti sui lati sinistro e destro del mobile (figura 5A). Per regolare i piedi anteriori, usare una chiave e ruotare i piedi anteriori finché la lavastoviglie non è livellata (figura 5B).
9. La lavastoviglie deve essere posizionata fermamente. Questo può essere effettuato in due modi:

A. A. Piano di lavoro normale - Fissare al piano di lavoro con due viti per legno assicurandosi che la lavastoviglie non colpisce la superficie (figura 6).
B. B. Piano di lavoro di marmo o granito - Fissare la staffa sul pannello laterale della lavastoviglie e fissare la lavastoviglie al mobile. Applicare il coperchio di gomma sulla vite (figura 7).

Figura 7

La lavastoviglie deve essere livellata per un corretto funzionamento dei cestelli e per ottenere le migliorari prestazioni di lavaggio.

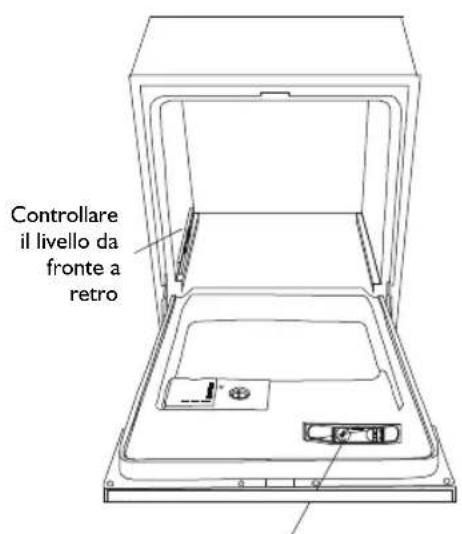

I. Collocare la livella sulla porta e sulla guida del cestello all'interno della vasca, come illustrato, per verificare se la lavastoviglie è livellata.
2. Livellare la lavastoviglie regolando singolarmente i quattro piedi.
3. Quando si livella la lavastoviglie, fare attenzione a non ribaltarla.

Controllare il livello da lato a lato

Figura 8 Ilustrazione della regolazione dei piedini.

NOTA: L'altezza massima di regolazione dei piedini è di 60 mm.

Collegamento alla rete elettrica

AVVERTENZA:

Per la sicurezza personale: NON USARE UNA PROLUNGA O UN ADATTATORE CON QUESTO APPARECCHIO. NON TAGLIARE O RIMUOVERE IL COLLEGAMENTO DI TERRA DALLA SPINA DEL CAVO DI ALIMENTAZIONE.

Requisiti elettrici Leggere nella targhetta il valore della tensione nominale e collegare la lavastoviglie a un'alimentazione adeguata. Usare un fusibile da 10 amp, si consiglia un fusibile o un interrottore di ritardo e utilizzare un circuito separato solo per quello apparecchio.

AVVERTENZA:

Prima dell'uso dell'apparecchio, assicurarsi che esista un corretto collegamento a terra

Collegamento elettrico Assicurarsi che i valori di tensione e frequenza corrispondano a quelli indicati nella targhetta. Inserire la spina sostanto in una presa elettrica collegata a terra. Se la presa elettrica a cui delve essere collegato l'apparecchio non è adeguata alla spina, sostituire la presa piuttosto che usare adattatori o dispositivi simili che potrebbero provocare un surriscaldamento e scottature

Istruzioni per il collegamento a terra

Questo apparecchio deve essere collegato a terra. In caso di malfunzionamento o guasto, il collegamento a terra riduce il rischio di scossa elettrica fornendo un percorso di minore resistenza per la corrente elettrica. Questo apparecchio è dotato di cavo con conduttore di messa a terra e spina di messa a terra. La spina deve essere inserita in una presa adeguata installata e collegata a terra in ottemperanza ai regolamenti locali.

AVVERTENZA:

Un collegamento scorretto del conduttore di messa a terra può provocare scosse elettriche. Qualora si abbiano dei dubbi riguardo il corretto collegamento a terra dell'apparecchio, rivolgersi a un elettricista qualificato o a un technician del servizio assistenza. Non modificare la spina in dotazione all'apparecchio; se non è individata per la presa, fere installare una presa idonea a un elettricista qualificato.

AVVERTENZA:

Per evitare il ristagno d'acqua nel tubo di alimentazione, chiudere il rubinetto dell'acqua dopo l'uso. (Per i modelli sprovvisti di tubo di alimentazione di sicurezza).

Collegamento all'acqua fredda

L'apparecchio va collegato alla rete idrica con tubi flessibili nuovi, cioè I tubi vecchi non devono essere riutilizzati.

La pressione dell'acqua deve essere compresa tra 0,04 MPa e l MPa. Se la pressione scende quello il minimo, rivolgetevi al nostro Reparto Assistenza.

I. Estraele completeness i tubi di carico di sicurezza dallo scomparto che si trova nel retro della lavastoviglie.
2. Serrate le viti del tubo di carico di sicurezza al rubinetto con filettatura 34 .
3. Prima di avviare la lavastoviglie, après completamente l'erogazione dell'acqua.

Tubo di carico di sicurezza

Il tubo di carico di sicurezza è dotato di pareti doppie. Il sistema di intervento garantisce l'interruzione del flusso idrico in caso di rottura del tubo di entrata e in caso di riempimento con acqua dell'intercapedine tra il tubo di entrata e Il tubo ondulato esterno.

AVVERTENZA:

Se un tubo collegato a un dispositivo di spruzzo nel lavabo viene installato sulla stessa conducftura idrica della lavastoviglie, esiste il pericolo di scoppio. Se il vostro lavabo è dotato di un dispositivo di quello tipo, si consiglia di scollegare il tubo e di insertire il tappo nel foro.

Come scollegare il tubo di carico di sicurezza

I. Chiudete il rubinetto dell'acqua.
2. Riducete la pressione dell'acqua premendo il pulsante di scarico della pressione. Una pressione minore proteggerà voi stessi e l'Intero locale da eventuali forti spruzzi.
3. Svitate il tubo di entrata di sicurezza dal rubinetto.

Collegamento alla presa d'acqua fredda

Collegate il tubo di alimentazione dell'acqua fredda a un connettore filettato 3/4'' , verificando che sia ben stretto.

Se i tubi dell'acqua sono nuovi o sono rimasti per lungo tempo inattivi, fate scorrere l'acqua e assicuratevi che diventi limpida e priva di impurità. Senza esta precauzione si rischia che il punto d'entrata dell'acqua s'intasi, danneggiando l'elettrodomestico.

Collegamento alla presa d'acqua calda

L'impiano idraulico che alimenta l'apparechio più essere collegatoanche alla conduttura dell'acqua calda domestica (impiano centralizzato, impianto di riscaldamento), purché non si superi la temperatura di 60^ . In quello caso, il tempo del ciclo di lavaggio sare più breve di circa 15 minuti e l'efficienza di lavaggio leggermente ridotta.

Il collegamento alla conduttura dell'acqua calda va effettuato seguito le stesse modalità descritte per il collegamento alla conduttura dell'acqua fredda.

Posizionamento dell'apparecchio

Collocare l'apparecchio nella posizione desiderata. La parte posteriore deve essere addossata alla parete retrostandente e i lati lungo il mobile adiacente o le pareti. I tubi di alimentazione e scarico dell'acqua sono positizabili a destra o a sinistra per facilitare un'installazione corretta.

Come scaricare l'acqua in effesso dai tubi

Se il lavello è a un'altezza maggiore di 1.000 mm dal pavimento, l'acqua in effesso nei tubi non può essere scaricata direttamente nel lavello. In quello caso sare necessario scaricare l'acqua in effesso dai tubi in una ciotola o in un contentitore idoneo fuori dal lavello e in posizione più Bassa rispetto al lavello.

Scarico acqua

Collegare il tubo di scarico dell'acqua. Il tubo di scarico deve essere montato correttamente per evitare perdite d'acqua.

Assicurarsi che il tubo di alimentazione dell'acqua non sia piegato o schiacciato.

Prolunga

Se si necessita di una prolonga del tubo di scarico, usare un tubo simile.

Non deve essere più lungo di 4 metri, altrimenti potrebbe diminuire l'effetto pulente della lavastoviglie.

Collegamento sifone

Il collegamento dello scarico deve essere a un'altezza compresa fra 50 cm (minimo) e 100 cm (massimo) dal fondo della lavastoviglie. Il tubo di scarico dell'acqua deve essere fissato mediante una fascetta per tubi.

Avvio della lavastoviglie

Prima di avviare la lavastoviglie controllare quanto segue.
1. Se la lavastoviglie è livellata e fissata correttamente
2 Se la valvola di ingresso acqua è aperta
3 Se vi sono perdite nei collegamenti dei tubi
4 Se i cavi elettrici sono collegati e ben tesi
5 Se l'alimentazione è accesa
6 Se i tubi di alimentazione e di scarico sono intrecciati
7 Tutti i materiali di imballaggio e gli adesivi devono essere rimossi alla lavastoviglie

ATTENZIONE: dopo l'installazione, conservare quello manuale. Il contentuto di quello manuale è molto utileagli utenti.

SUGGERIMENTI PER LA SOLUZIONE DEI PROBLEMI

Prima di chiamare il servizio di assistenza

Esaminando il prosepto segunte potreste non ave bisogno di chiamare il servizio assistenza

Problemtecnici

Problema Possibili	cause Cosa fare
La lavastoviglie non si avvia	Fusibile bruciato o erruttore scattato	Sostituire il fusabile o risettare l'interruttore. Rimuovere agli altri apprecchio collegato alto stesso circuito della lavastoviglie
	Non è accesa l'alimentazione elettrica	Assicurarsi che la lavastoviglie sia accesa e che la porta sa chiusa bene. Assicurarsi che il cavo di alimentazione sia inserito nella presa a parete
	Codice di erre: El; la pressione dell'acqua è Bassa	Controllare che il tubo di alimentazione dell'acqua sa collegato correttamente e che il rubinetto dell'acqua sa aperto
	La porta della lavastoviglie non è chiusa correttamente	Assicurarsi che la porta si chiuda correttamente e bloccarla
La lavastoviglie non scarica l acqua	Piegatura nel tubo di scarico Controllare	Controllare il vello per assicurarsi che scarichi bene. Se il problema è il lavello della cucina che non scarica, potreste essere bisogno di un idraulico piuttosto che di un technician per la lavastoviglie.
	Filtro intasato Controllare il filtrio (vedere la sezione "Pulizia del filtrio")
	Lavello della cucina otturato

Problemi generali

Problema Possibili	cause Cosa fare
Schiuma nella vasca	Detersivo non adatto	Usare solo detersivi specifici per lavastoviglie. Se si forma un eccesso di schiuma, après la lavastoviglie e lasciarla evaporare. Versare 4 litri d'acqua fredda nella vasca. Chiudere e bloccare la lavastoviglie, quando avviare il ciclo di "ammollo" per far scaricare l'acqua. Ripetere se necessario.
	Fuoriuscita di brillantante Le fuoriuscite	di brillantante devono sempre essere immediatamente rimoso con uno strofinaccio.
Interno della vasca macchiato	Usato detersivo con coloranti Assicurarsi che il detersivo sia privo di coloranti.
Pellicola bianca sulla superficie interna	Minerali nell'acqua dura	Per pulire l'interno usare una spugna umida con detersivo per lavastoviglie e indossare guanti di gomma. Non usare mai detersivi non per lavastoviglie, per il rischio di formazione di schiuma.
Macchie di ruggine sulle posate	Gli oggetti macchiati non sono resistenti alla corrosione.	-
	Dopo l'accipinta del sale non è stato avviato un programma. Trace di sale nel ciclo di lavaggio.	Avviare sempre un programma di lavaggio rapidoenza stoviglia nella lavatrice e sera selezionare la funzione "Turbo" (se presente), dopo averere aggiunto il sale.
	Il coperchio dell'addolcitore non è chiuso fermamente	Controllare il coperchio. Assicurasi che sua ben sigillato.

Rumore

Problema Possibili	cause Cosa fare
Battito nella vasca di lavaggio	Un braccio aspersore urta contro un oggetto nel cestello.	Interrompere il programma, risistemare gli oggetti che ostruiscono il braccio aspersore.
Sbattimento nella vasca di lavaggio	Le stoviglia non sono collocate fermamente nella vasca di lavaggio.	Interrompere il programma e risistemare le stoviglia.
Battito nei tubi dell'accua	Può essere provocato dall'installazione sulinki o alla sezione della tubatura.	Ciò non pregiudica il funzionamento della lavastoviglia; in caso di dubbio contattare un idraulico qualificato.

Risultati di lavaggio insoddisfacenti

Problema Possibili	cause Cosa fare
I piatti non sono puliti I piatti	ti non sono stati caricati correttamente.	Vedere le note nella sezione "Caricamento dei cestelli della lavastoviglie".
	Il programma non è abbastanza intensivo.	Scegliere un programma più intensivo.Vedere la "Tabella dei cici di lavaggio".
	Non è stato erogato abbastanza detersivo.	Usare più detersivo, o cancellare tipo di detersivo.
	Delle stoviglia bloccano i bracci aspersori	Risistemare le stoviglia in modo che i bracci possano ruotare liberamente.
	Il gruppo filtrò sul fondo della vasca di lavaggio non è pulito o non e montato correttamente. Quito può provocare l'otturamento degli ugelli dei bracci aspersori.	Pulire e/o montare correttamente il gruppo filtrò. Pulire gli ugelli dei bracci aspersori. Vedere la categoria "Pulizia dei bracci aspersori".
Aloni sui bicchieri Combinazione di acqua dolce e troppo detersivo.		Usare meno detersivo se l'acqua è dolce e selezionale un ciclo più breve per i bicchieri per farli divertare puliti.
Segnì neri o grigi sui piatti	Gli utensili di alluminio hanno strofinato contro i piatti.	Usare un detersivo leggermente abrasivo per eliminare i segni.
Residui di detersivo nel cassetto	I piatti bloccano il cassetto del detersivo.	Ricaricare i piatti in modo corretto.

I piatti non sono asciutti

Problema Possibili	cause Cosa fare
Risultati di ascugatura insoddisfacenti	Carico scorretto Caricare la lavastoviglie come indicato nelle istruzioni.
	Quantità di brillantante troppo scarsa	Aumentare la quantità di brillantante / riempire il distributore del brillantante.
	I piatti sono stati rimossi troppo presto	Non svuotare la lavastoviglie immediamente dopo il lavaggio. Aprire leggermente la porta per consentire la fuoriuscita del vapore.Incominciare a scaricare la lavastoviglie solo après che i piatti sono divertati solo leggermente tiepidi al tutto. Svuotare prima il cestello inferiore. In questo modo si evita che sgoccioli acqua dai piatti nel cestello superiore.
	È stato selezionato un programma sbagliato	Nel programma rapido la temperature di lavaggio è inferiore. Qistodo reduce i risultati di lavaggio. Scegliere un programma con un tempo di lavaggio lungo.
	Uso di posate con un rivestimento di Bassa qualità	L'asciugatura è più difficile con queste posate. Le posate di quello tipo non sono indicate per il lavaggio in lavastoviglie.

AVVERTENZA:

• Se si verifica una condizione di troppo piano, spegnere l'alimentazione dell'acqua principale prima di rivolgersi al servizio assistenza.
• Se c'è acqua nella vasca a causa di un riempimento eccessivo o di una piccola perdita, l'acqua deve essere rimossa prima di riavviare la lavastoviglie.

DATI TECHNICI

Altezza 820 mm (regolabile + 60 mm)
Larghezza 445 mm
Profondità 540 mm
Carico di tensione Vedere la targhetto delle specifiche
Pressione dell'acqua 0,04-1,0 MPa
Collegamento all'acqua calda Max. 60°C
Alimentazione elettrica Vedere la targhetto delle specifiche
Capacità di carico 9 coperti
