D203 - Interphone vidéo DoorBird - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Interphone vidéo IP
Résolution vidéo	HD 720p
Connectivité	Wi-Fi et Ethernet
Alimentation	Alimentation par câble (PoE)
Fonctionnalités de sécurité	Détection de mouvement, notifications push
Compatibilité	iOS et Android
Installation	Installation en extérieur, montage mural
Entretien	Nettoyage régulier de la caméra, mise à jour du firmware
Accessoires inclus	Vis de montage, guide d'installation
Garantie	2 ans

FOIRE AUX QUESTIONS - D203 DoorBird

Comment installer la caméra DoorBird D203 ?

Pour installer la caméra DoorBird D203, commencez par télécharger l'application DoorBird sur votre smartphone. Suivez les instructions à l'écran pour connecter la caméra à votre réseau Wi-Fi et la configurer.

Que faire si je ne parviens pas à connecter ma DoorBird D203 au Wi-Fi ?

Assurez-vous que votre routeur Wi-Fi fonctionne correctement et que le mot de passe est correct. Essayez de redémarrer votre caméra et votre routeur. Si le problème persiste, réinitialisez la caméra aux paramètres d'usine.

Comment puis-je visionner les images de ma DoorBird D203 à distance ?

Vous pouvez visionner les images de votre DoorBird D203 à distance en utilisant l'application DoorBird sur votre smartphone ou via le navigateur web sur votre ordinateur. Assurez-vous d'être connecté à Internet.

La DoorBird D203 enregistre-t-elle des vidéos ?

Oui, la DoorBird D203 peut enregistrer des vidéos. Vous devez configurer un service de stockage en ligne ou une carte SD pour sauvegarder les enregistrements vidéo.

Comment régler la sensibilité du détecteur de mouvement de la DoorBird D203 ?

Vous pouvez régler la sensibilité du détecteur de mouvement dans les paramètres de l'application DoorBird. Accédez à 'Réglages' puis à 'Détecteur de mouvement' pour ajuster les niveaux de sensibilité.

Que faire si je ne reçois pas de notifications sur mon smartphone ?

Vérifiez les paramètres de notification dans l'application DoorBird et assurez-vous qu'ils sont activés. Vérifiez également les paramètres de notification de votre smartphone pour l'application DoorBird.

Est-ce que la DoorBird D203 fonctionne avec des assistants vocaux ?

Oui, la DoorBird D203 est compatible avec certains assistants vocaux comme Amazon Alexa. Vous devez lier votre compte DoorBird à l'assistant vocal pour contrôler la caméra par commande vocale.

Comment mettre à jour le firmware de ma DoorBird D203 ?

Les mises à jour du firmware se font automatiquement via l'application DoorBird. Assurez-vous que votre caméra est connectée à Internet pour recevoir les dernières mises à jour.

Puis-je utiliser la DoorBird D203 à l'extérieur ?

Oui, la DoorBird D203 est conçue pour une utilisation en extérieur. Assurez-vous de l'installer dans un endroit protégé des intempéries extrêmes.

Comment réinitialiser ma DoorBird D203 aux paramètres d'usine ?

Pour réinitialiser votre DoorBird D203, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

MODE D'EMPLOI D203 DoorBird

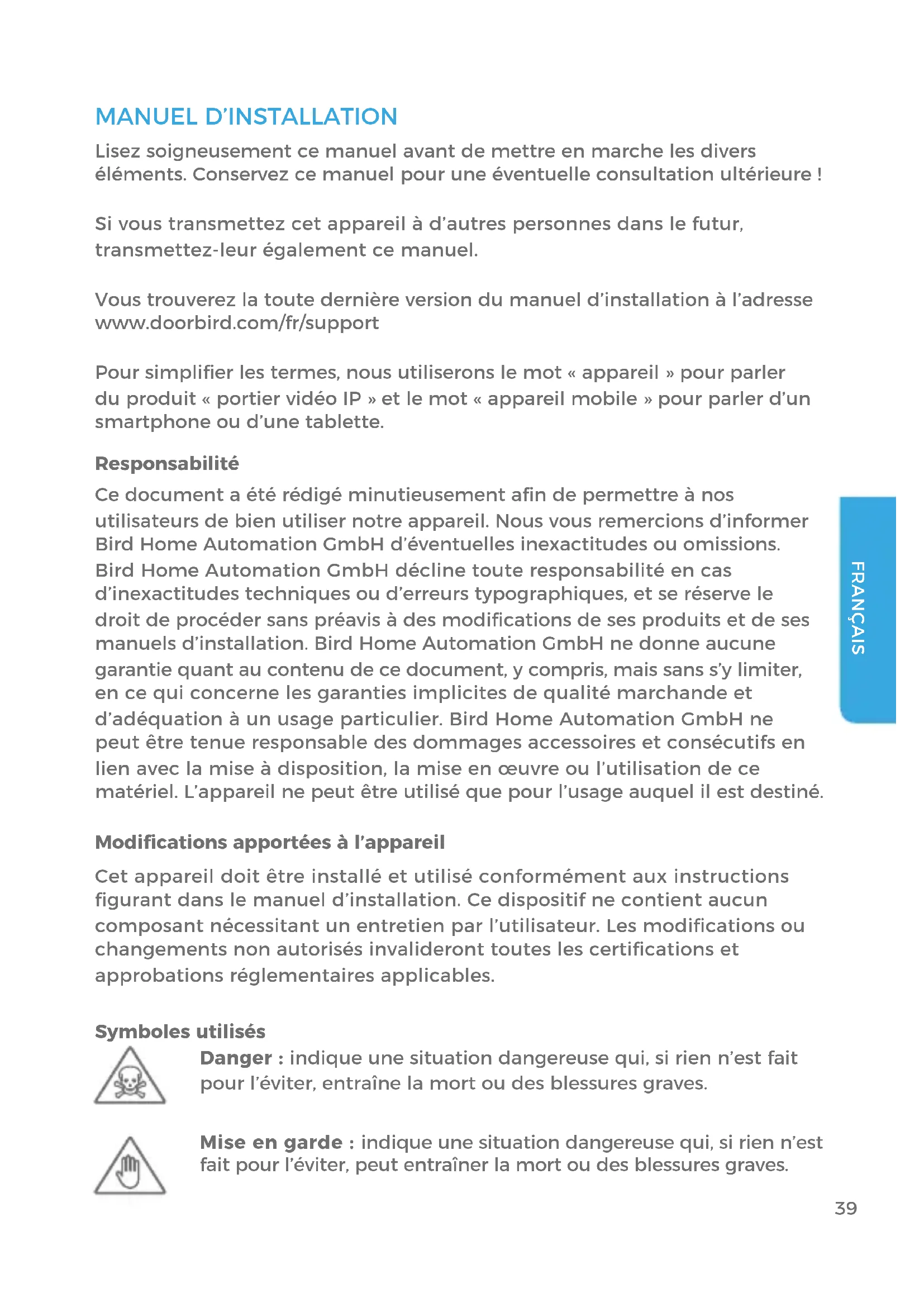

Manuel d'installation (Page 39-58)

INTERPHONEVIDEO IP

D20x Série

Lisez soigneusement ce manuel avant demettre en marche les divers éléments.Conservez ce manuel pour une eventuelle consultation ulterieure!

Si vous transmettez cet apparéil à d'autres personnes dans le futuro, transmettez-leur également ce manuel.

Vous trouverez la toute derniere version du manuel d'installation à l'adresse www.doorbird.com/fr/support

Pour simplifier les termes, nous utiliserons le mot « apparéil » pour parler du produit « portier video IP » et le mot « apparéil mobile » pour parler d'un smartphone ou d'une tablette.

Responsabilité

Ce document a été rédigé minutieusement afin de permettre à nos utilisateurs de bien utiliser notre apparéil. Nous vous remercions d'informer Bird Home Automation GmbH d'eventuelles inexactitudes ou omissions. Bird Home Automation GmbH décline toute responsabilité en cas d'inexactitudes techniques ou d'erreurs typographiques, et se réserve le droit de procéder sans préavis à des modifications de ses produits et de ses manuels d'installation. Bird Home Automation GmbH ne donne aucune garantie quant au contenu de ce document, y compris, mais sans s'y limiter, en ce qui concerne les garanties implicites de qualité marchande et d'adéquation à un usage particulier. Bird Home Automation GmbH ne peut être tenue responsable des dommages accessoires et consécutifs en lien avec la mise à disposition, la mise en œuvre ou l'utilisation de ce matériel. L' apparéil ne peut être utilisé que pour l'usage auquel il est destiné.

Modifications apportées à l'appareil

Cet apparéil doit être installé et utilisé conformément aux instructions figurant dans le manuel d'installation. Ce dispositif ne contientaucun composant nécessitant un entretien par l'utilisateur. Les modifications ou changements non autorisés invalideront toutes les certifications et approbations réglementaires applicables.

Symboles utilisés

Danger : indique une situation dangereuse qui, si rien n'est fait pour l'éviter, entraîne la mort ou des blessures graves.

Mise en garde : indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entraîner la mort ou des blessures graves.

Prudence: indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entrainer des léasons légères.

Remarque: indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entraîner des dommages matériels.

Important : indique la présence d'informations importantes garantissant le fonctionnement correct du produit.

Indication : indique la présence d'informations utiles en vue de l'utilisation optimale de l'appareil.

Indications de danger

MISE EN GARDE

• L'installation, le montage et les travaux d'entretien des apparciels électriques doivent être exclusivement réalisés par un spécialiste/agréé. En ne respectant pas cette consigne, vous risquez de vous exposer à de graves dangers pour votre santé ou à un danger de mort par électrocution.
• Appareils avec raccordement 110-240 V : l'appareil ne doit être raccordé qu'à une prise de courant facilement accessible. En cas de danger, débranchez l'adaptateur secteur.
• Pour l'alimentation électrique de l'appareil, utilisez uniquement l'adaptateur secteur original livre avec l'appareil, ou l'un des connecteurs PoE / injecteurs PoE commandés dans ce manuel (pour autant que l'appareil supporte le PoE).
• En raison de la charge electrostatique, le contact direct avec le circuit imprimé peut entrainer la destruction de l'appareil. Le contact direct avec le circuit imprimé doit donc être évité à tout moment.
  Respectez les normes EN 60065, EN 60950 et EN 62368.

• N'utilisez pas l'appareil si celui-ci présente en apparcance des dommages extérieurs, comme par exemple des dommages au boitier, aux éléments de commande ou aux prises de raccordement, ou s'il presente un dysfonctionnement quelconque. En cas de doute, veuillez faire contrôler l'appareil par un spécialiste/agréé.

• N'ouvrez pas l'appareil. Si vous le faites, votre garantie sera annulée! L'appareil ne contient aucune piece pouvant etre entretenue par I'utilisateur. En cas d'erreurs, veuillez faire contrcler l'appareil par un spécialiste agreé.

• Pour des raisons de sécurité, d'homologation et de licences (CE/FCC /IC etc.), il est interdit de proceder à des transformations et/ou des modifications l'appareil sans autorisation.
• Cet apparéil n'est pas un jouet! Ne laissez pas les enfants jouer avec celui-ci. Ne laissez pas trainer le matériel d'emballage, les films et sachets en plastique, les morceaux de polystyrene, etc. peuvent être dangereux dans les mains d'un infant.
• Posez les cables de telle façon qu'ils ne deviennent pas un danger potentiel pour les personnes et les animaux domestiques.
• Il y a de la tension sur certaines pieces de l'appareil. Ne touche aucune piece non associée à l'installation, au câblage ou au branchement. Des décharges électriques peuvent en résultat.
• Maintenez les apparèils non repris comme résistant aux intempéries à l'abri de l'eau et de tout autre liquide.
• Ne procédez jamais à une installation ni à des branchements lorsque l'alimentation électrique est activée. L'appareil pourrait en résultat endommagé et pourrait provoquer des décharges électriques.
• Avant demettre sous tension,assurez-vous que les fils ne soient pas croisés et ne presentent pas de court-circuit. Il peut en résultat un incendie ou des décharges electriques.
• Il peut y avoir de la haute tension à l'intérieur de l'appareil. N'ouvre pas l'appareil. Il peut en résultat des décharges électriques.
• L'appareil n'est pas protégé contre les explosions. Ne l'instituez pas et ne l'utilise pas à proximité de gaz ou de matériaux inflammables. Un incendie ou une explosion pourrait en résultat.

• N'installez pas deux alimentations en parallèle sur une même entrée. L'appareil pourrait en résultat endommagé et un incendie pourrait se déclarer. Veillez bien à ne raccorder qu'une seule alimentation électrique à l'appareil.

• Ne raccordez:aucun terminal de l'appareil a une ligne d'alimentation. Il peut en résultat un incendie ou des décharges électriques.
  Assurez-vous que le cable d'alimentation ne soit ni endommagé, ni écrasé. Si le cable est rompu, il peut en résultat un incendie ou une décharge électrique.

• Ne branchez pas et ne débranchez jamais rien avec les mains mouillées. Cela pourrait provoquer des décharges électriques.
• N'introduisez pas de matérielux métalliques ou inflammables dans l'appareil. Cela pourrait provoquer un incendie, des décharges électriques ou des dysfonctionnements au niveau de l'appareil.
• Il peut y avoir de l'électricité à haute tension sur les cablages existants, comme le cablage du carillon de porte (et bien d'autres). L'appareil pourrait en résultat endommagé et pourrait envoyer des décharges électriques. Le cablage et l'installation doivent être effectués par un spécialiste/agréé.
  Fixez l'appareil au mur ou au plafond et évitez les emplacements où l'appareil risquerait d'être exposé à des vibrations et à des chocs.
• Pour les apparèils munis d'une borne de terre, il faut un raccordement effectif à la terre. Dans le cas contraire, il existe des risques d'incendie et de dysfonctionnement de l'appareil.
• Pour les apparèils contenant du verre plastique ou du verre vérable, n'exercez pas de forte pression sur le verre. La rupture de celui-ci peut occasionner des blessures.
• Pour les apparèils avec écran LCD, si l'écran LCD est endommagé, n'entrez pas en contact avec les cristaux liquides car cela pourrait occasionner des blessures. Au besoin, rincez-vous la bouche, nettoyez vos yeux ou votre peau à l'eau claire pendant 15 minutes au minimum et consultez votre médecintraitant.
• Ne déposez rien sur l'appareil et ne le recouvre pas de tissu, de silicone, de colle, ou de tout autre revêtement, etc. Il pourrait en résultat un incendie et un dysfonctionnement de l'appareil.
• N'installez pas l'appareil à l'un des emplacements suivants car il pourrait s'ensuivre un incendie, une décharge électrique ou des

dysfonctionnements au niveau de l'appareil :

• emplacements exposés à la lumière directe du soleil ou à proximité d'appareils de chauffage dont la température varie.
• emplacements exposés à la poussière, à l'huile, aux produits chimiques, à l'acide sulfurique (source chaude).
• emplacements soumis à des conditions d'humidité et d'humidité extrêmes, tels que des salles de bains, des caves, des serres, etc.
• emplacements où la température est très BASSE, p. ex. une zone réfrigérée ou devant un climatiseur.
• emplacements exposés à la vapeur et à la fumée (p. ex. à proximité de surfaces chauffantes ou de cuisson).
• emplacements à proximé immédiate d'appareils émettant du bruit, tels que des gradateurs ou des apparêls électriques à ondulateur.
• emplacements soumis à de féquentes vibrations ou chocs.
• Pour les apparêils avec fonction interphone, assurez-vous d'effectuer un test d'appel avec un faible volume audio sur les deux apparêils. Un appel soudain ou un autre incident du même type, peut se produit et cause des dommages à votre outie.
  · Si l'appareil ne fonctionne pas correctement, débranche l'alimentation.
• Tous les apparèils qui ne sont pas repris comme résistant aux intempéries ont exclusivement été conçus pour un usage à l'intérieur et ne doivent donc pas été utilisés à l'extérieur.
• Les apparêils qui sont repris comme résistant aux intempéries ne doivent pas être pulverisés avec de l'eau sous pression. Des dysfonctionnements au niveau de l'appareil pourraient s'ensuivre.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels suite à une manipulation inappropriée ou au non-respect des instructions de sécurité. Dans ce type de cas, il n'esteagleaucun recours en garantie! Nous déclinons toute responsabilité en cas de dommages indirects.

NOTICE

L'appareil doit etreutilise conformementauxloisetreglementslocaux.
- Stocker l'appareil dans un endroit sec et aéré.
- Évitez d'exposer l'appareil à des chocs ou à une forte pression.
- N'installez pas l'appareil sur des supports, surfaces ou parois instables. Assurez-vous que le matériel utilisé soit suffisamment stable pour supporter le poids de l'appareil.
- Lors de l'installation de l'appareil, utilisez uniquement des outils appropriés. L'utilisation d'une force excessive avec les outils peut endommager l'appareil.
- N'utilisez pas de produits chimiques, d'agents caustiques ou de nettoyants en aérosol.
Pour le nettoyage, utilisez un chiffon propre et sec.
- Utilisez exclusivement des accessoires conformes aux specifications techniques de l'appareil. Ceux-ci sont disponibles chez Bird Home Automation GmbH.
- Utilisez exclusivement des pieces de rechange fournies ou recommendées par Bird Home Automation GmbH.
- N'essayez pas de réparer l'appareil vous-même. Pour toute réparation et pour tout entretien, adressez-vous à Bird Home Automation GmbH.
- Tenez l'appareil à une distance minimale d'un (1) mètre (3,3 „) des apparêils de type four à micro-ondes, radio, TV, routeur sans fil et autres apparêils sans fil.
Pour les apparèils équipés d'interphone ou d'un haut-parleur intégré, d'un microphone intégré ou de fonctions de transmission de signaux, installez les fils à plus de 30 cm (12,) de distance du câblage AC 100
- 240 V. Un bruit induit par le courant alternatif et/ou un mauvais fonctionnement de l'appareil pourrait en résultat.

• Installez l'appareil dans un endroit accessible en cas d'inspections, de réparations et d'entretiens à partir.
• Si l'appareil est utilisé à proximité d'un téléphone mobile, des perturbations peuvent s'ensuivre.
• En cas de chute, l'appareil peut être endommagé. Manipuez-le avec prudence.
• En cas de panne de courant, l'appareil sera désactivé.
• Pour les appareils équipés d'un interphone, d' Haut-parleur intégré ou microphone intégré, le fonctionnement de l'appareil peut être entré dans les endroits qui se trouvent à proximé d'antennes cellulaires ou de stations de radiodiffusion / télévision.
• Pour les apparèils à écran LCD, nous devons vous avertir d'avance que, bien qu'un écran LCD soit fabriqué avec des techniques de très haute précision, il y aura toujours, inévitablement, une très petite partie de ses éléments visuels qui ne sera pas toujours éclairée, voire qui ne sera pas éclairée du tout. Ceci n'est pas considéré comme un dysfonctionnement de l'appareil.
• Pour les apparèils avec fonction interphone, les bruits ambiants autour de l'appareil peuvent entraver sa bonne communication. Ceci n'est pas considéré comme un dysfonctionnement.
• Pour les apparèils requérant un nom d'utilisateur / mot de passer, l'utilisateur est responsable de l'accès à l' apparéil au moyen d'un nom d'utilisateur / mot de passer. Veillez à utiliser un mot de passer qu'un tiers ne pourrait pas deviner aisément. Nous vous recommendons également de modifier régulièrement votre mot de passer.
  . Nous ne serons enaucun cas responsables des dommages causés par des pannes d'alimentation électrique, d'équipment de réseau ou de terminaux, des pannes dues à des fournisseurs d'accès Internet et de réseaux cellulaires, des pannes telles que des lignes déconnectées et d'autres pertes de communication, ce qui rendrait impossible la fourniture de ce service et retarderait de chaque maniere que ce soit ce service en raison d'autres causes hors de notre responsabilité, ou si une erreur ou des données manquantes se produit pendant la transmission.

LEGAL NOTES

General remarks

• 1x DoorBird Station de porte video
• 1x Antenne externe 2,4 Ghz Wi-Fi
• 1x Antenna externe 433 MHz RFID
  1x Alimentation electrique avec quatre adaptateurs pour pays
• 1x Montage boîtier / plaque de montage
• 2x Câble d'extension d'antenne
• 1x Manuel d'installation
  1x Guide de démarrage rapide

Transport

Au besoin, transportez l'appareil dans son emballage d'origine ou dans un emballage adapté, afin d'éviter tout dommage.

Garantie

Vous trouvez les informations relatives à la garantie en consultant la page www.doorbird.com/fr/warranty

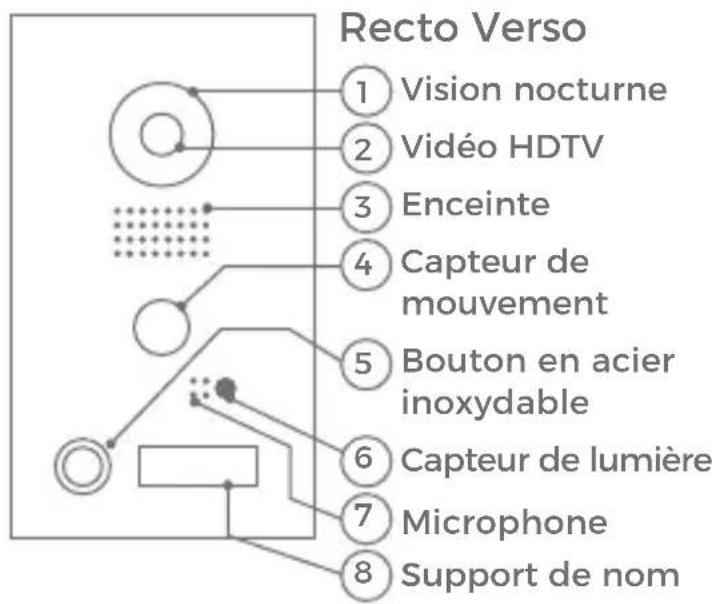

Interphone video

1) Vision nocturne LEDs infrarouges extrémentum lumineuses (pour les personnes lumière infrarouge invisible, 850 nm)
2) Video HDTV
Lentille ultra grand-angle
hémisphérique, 180°
3) Enceinte De grande taille et parole améliorée à large bande
4) Capterur de mouvement capteur de mouvement infrarouge à 180° peut déclencher une alarmé
5) Bouton en acier inoxydable
Avec anneau LED lumineux,
agit aussi comme une LED
de diagnostic

6) Capteur de lumière Pour le mode de vision nocturne
7) Microphone Suppression de bruit active
8) Support de nom Illuminé (la nuit)

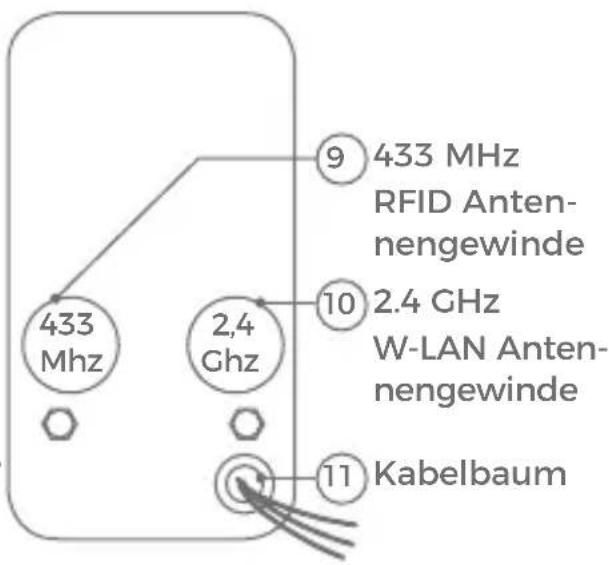

9) Filet d'antenne 433MHz RFID Pour connecter l'antenne 433MHz RFID externe
10) 2.4GHZ filet d'antenne sans fil Pour connecter l'antenne 2.4 GHz sans fil externe
11) Faisceau Pour le raccordement au réseau electrique, etc.

VIDÉO

Vous pouvez accompagner l'installation par nos videos d'installation sur www.doorbird.com/de/support.

Dans les videos, chaque étape sera indiquée séparément et bien documenté.

INSTALLATION

Toutes les étapes doivent être effectuées par un adulte compétent et en tenant compte de toutes les règles de sécurité applicables. Si vous avez des questions, s'il vous plaît, appelez-nous directement ou un expert compétent. Assurez-vous que tous les fils que vous utilisez pour l'installation, sur toute la longueur sont en bon état et approuvé pour l'utilisation.

La vitesse du réseau et de composants de réseau

Assurez-vous que la vitesse de téléchargement de votre connexion Internet d'au moins 0,5 Mbit / a. Vous pouvez également effectuer un test de vitesse sur l'application à tout moment DoorBird. L'expérience pour l'utilisateur est seulement aussi bonne que la vitesse du réseau, la stabilité du réseau et de la qualité des composants réseau, tels que votre routeur Internet et points d'accès sans fil ou repêteurs sans fil. Assurez-vous que vos composants réseau n' ont pas plus de 2 ans, et sont d'un fabricant bien connu et d'avoir le dernier firmware. Si ces conditions ne sont pas remplies, il peut, par exemple, arrive que les connexions audio et video sont des messages de mauvaise qualité ou retardés ou n'arrive pas sur votre téléphone ou tablette.

Internet haut débit (fixe): DSL, cable ou fibre

Réseau: 802.11b / g / n 2.4GHz ou un réseau Ethernet avec DHCP

ÉTAPE 1: COUPEZ L'ALIMENTATION

Coupez l'alimentation de tous les lignes menant aux lieu d'assemblage, par exemple l'alimentation de l'interphone, le carillon, l'ouvre-porte électrique, PoE-switch/PoE-injecteur etc.

ÉTAPE 2: RETRAIT DE LA SONNETTE EXISTANTE

Démonter, si elle existe déjà sur le mur, la sonnette existante.

ÉTAPE 3: CONFIGURER LE MONTAGE

L'interphone video utilise un objectif grand angle ultra hemisphérique, de sorte que même avec une distance minimale de 50 cm, d'une personne à l'interphone video, une faible hauteur de montage est suffisante. Par conséquent, la lentille est non régliable mécaniquement. L'objectif de laamera doit être situé à une hauteur d'au moins 145 cm. Vous doivent tester la bonne hauteur avant l'installation finale. Appuyez sur la plaque de montage à l'endroit désiré contre le mur et marque avec un stylo les forages. Retirer à nouveau la plaque de montage. Assurez-vous que derrière les trous, ne se trouve pas de lignes dans le mur.

ÉTAPE 4: ALIMENTATION

L'interphone video peut utiliser l'adaptateur secteur fourni par l'intérimédiaire de deux fils de sonnette simples ou via PoE (Power over Ethernet) par l'intérimédiaire d'un cable réseau. En option, l'interphone video peut être alimentée avec un rail DIN, que vous pouvez acheter directement chez nous.

L'interphone video n'a pas de pille comme source d'alimentation. Une alimentation AC permet une video à la demande en direct et à tout moment, et pas seulement quand un visiteur sonne à la porte.

Alimenté par adaptateur secteur

Pour alimenter l'interphone video via réseau d'alimentation deux fils isolés sont nécessaires. Ces fils sont déjà disponibles et libre si vous avez supprimé la sonnette existante. Utilisez uniquement l'adaptateur secteur fourni ou notre rail DIN disponibles séparément, car ceux-ci sont spécialement stabilisés et équipés d'une suppression intégrée des interférences audio. D'autres alimentations pourraient détruire l'interphone video ou provoquer une mauvaise qualité de transmission.

Utiliser une alimentation différente annule automatiquement la garantie. L'alimentation est à l'intérieur de votre maison, généralement là où les deux fils de votre sonnette précédente sont branchés sur une prise murale pour sortir du mur.

Ne brancher pas encore l'adaptateur secteur dans la prise murale.

Connectez l'alimentation à l'intérieur de la maison en utilisant le connecteur bout à bout fourni aux deux fils que vous souhaitez utiliser pour l'alimentation électrique.

Alimenté via PoE (alternativement!)

Pour alimenter la interphone video via commutateur PoE (par exemple, D-Link DGS-1008P) ou injecteur PoE (par exemple, DoorBird Injecteur PoE Gigabit A1091) PoE mode standard IEEE 802.3af A, les quatre fils avec les nombres 1, 2, 3 et 6 un cable Cat.5 ou mistroux doivent être utilisé. Il est impératif qu'un cable Cat.5 ou mistroux soit utilisés, pour que les signaux de réseau peuvent être transmis que par cables complètement isolé, blindé et torsadés. Si vous utilisez PoE comme source d'alimentation, l'interface sans fil de l'interphone video est automatiquement désactivée, les quatre fils pour PoE sont alors simultanément la ligne de données. Si votre commutateur PoE ou injecteur PoE sans PoE norme IEEE 802.3af support mode A, l'interphone video ne démarre pas (voir LED de diagnostic et de tonalités de diagnostic).

1. Debranchez le commutateur PoE fourni ou injecteur PoE du secteur.
2. Faites passer le cable réseau à l'installation de l'interphone video

Ne pas combiner l'alimentation par adaptateur secteur et l'alimentation via PoE.

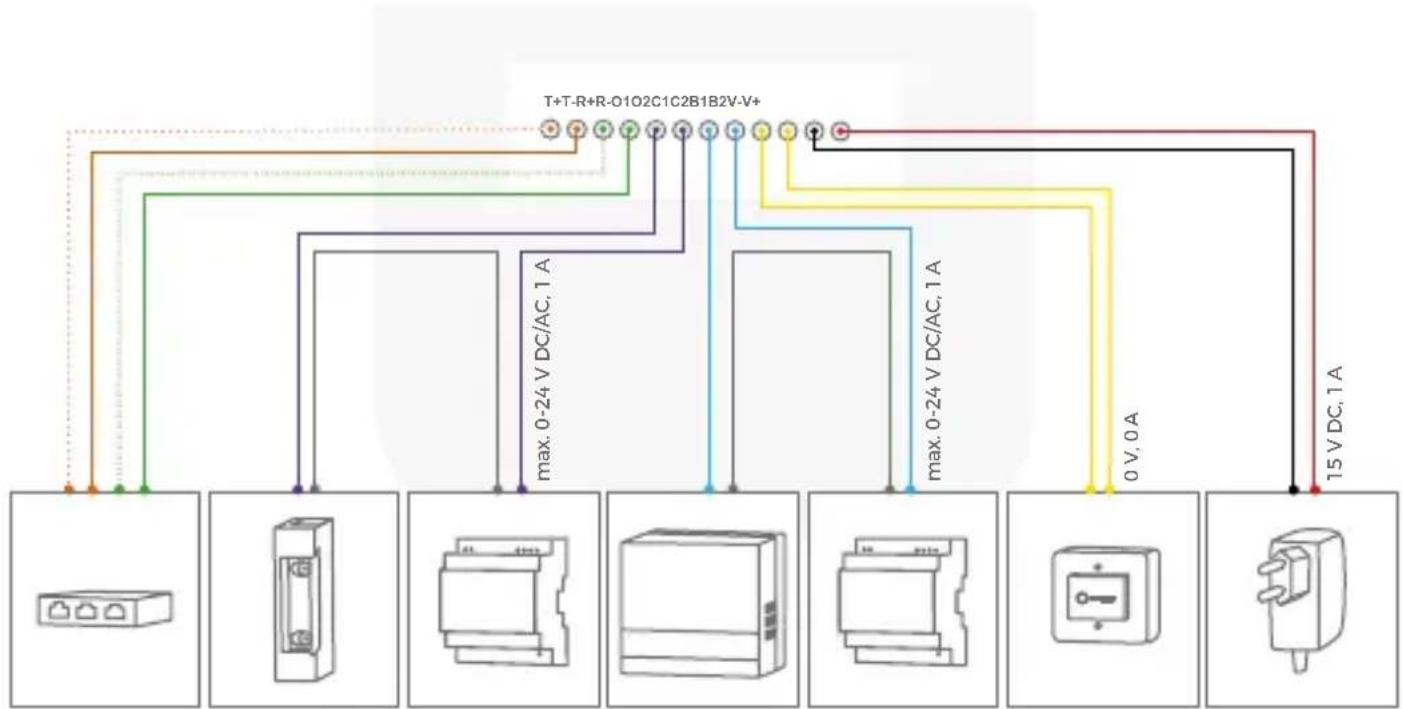

ÉTAPE 5: AUTRES Connexions (EN OPTION!)

Faites passer, si vous le souhaitez, des fils supplémentaires pour l'installation de la interphone video. Les fils ou les options de connexion repertoriée dans cette section sont facultatives.

Connexion réseau

Vous pouvez connecter l'interphone video via Wifi ou encore par l'intérimédiaire d'un cable réseau (Ethernet) avec votre réseau existant. Pour des raisons de stabilité, nous recommendons toujours d'utiliser un cable réseau, car Wifi est sensible aux interférences (plage, blindage murs de la maison, la fiabilité, les réseaux sans fil étrangers, interférant émetteurs dans le voisinage, et plus). L'interphone video peut être alimentée via POE ou l'adaptateur secteur fourni. Si vous utilisez POE comme source d'alimentation, l'interface sans fil de l'interphone video est inactive.

Utilisez seulement quatre fils (1, 2, 3, 6) d'un cable réseau à la norme Cat.5 ou mistroux. Les quatre autres fils du cable réseau (4, 5, 7, 8) ne sont pas nécessaires et ne sont pas reliés à l'interphone video.

Branchez le cable réseau dans la maison à votre routeur Internet ou votre commutateur PoE ou injecteur PoE qui est connecté à votre routeur Internet.

Gâches électriques

L'interphone video a un contact relais sans potentiel pour porté électrique standardisé, portail ou garage Ouvre-porte (deux fils). Il est possible de mettre en marche tous gâche électrique, la tension portée jusqu'à 24 V (AC / DC) avec un max. Travail actuel 1 A. L'interphone video ne fournit pas d'alimentation, cela se fait par une alimentation distincte de la gâche électrique. L'alimentation électrique peut être trouvée dans le manuel ou les specifications de votre ouvre-porte. Questions concernant cette question, s'il vous plaît contacter le fabricant de votre ouvre-porte.

Des exemplés de compatibles ouvre-porte électrique et un schéma de connexion exemplaire, voir www.doorbird.com/fr/support

Quatre fils
isolés, blindés
et torsadés d'un
câble réseau
Cat.5 standard
ou mistroux.

Deux fils isolés.

Sonnette electrique classique

Quand quelqu'un sonne à votre interphone video, vous obtenez un message push avec le son/vibration sur votre smartphone/tablette immédiatement. L'interphone video est également équipée pour la connexion d'un gong/ carillon de portes électriques classiques à l'intérieur par l'intémediaire d'un contact de relais sans potentiel. Le contact de relais peut être utilisé pour commuter la tension de fonctionnement séparé pour la sonnette ou pour activer le carillon de porte à l'entrée de déclenchement. Si la tension de fonctionnement de la porte pour être commuté, ce ne soit pas supérieure à 24 V (AC / DC) peut être. La consommation d'énergie ne doit pas dépasser. 1A, respectivement. L'interphone video ne fournit pas une alimentation électrique, cela se fait par une alimentation séparée de leur carillon de porte traditionnelle. Questions concernant cette question, s'il vous plait contactez le fabricant de vos gongs de la porte. Des exemples de gongs de porte compatibles et un schéma de connexion exemplaire, voir www.doorbird.com/fr/support

Deux fils isolés.

Bouton de gâche électriche conventionnel

Quand un ouvre-porte électrique est relié à l'interphone video, l'ouvre-porte peut grâce à l'application ou directement, à travers un bouton sans potentiel à l'intérieur ou un bouton de libération de porte, être entrainés. Pour ce faire, le bouton de déverrouillage de porte doit être raccordé aux bornes prévues sur la borne de connexion. Veillez à ne pas ajouter de tension supplémentaire à ce contact. Des exemples de compatible bouton d'ouverture de porte et d'un schéma de raccordement exemplaire, voir www.doorbird.com/fr/support

Deux fils isolés.

ÉTAPE 6: FIXATION DU BOITIER DE MONTAGE

Faire passer les cables que vous souhaitez connecter à la interphone video, à travers l'ouverture prévue dans le boîtier de montage.

Fixer le boîtier de montage. La fixation du boîtier de montage de la série de la interphone video D20x fait adaptée individuellement à l'emplacement de montage. Si nécessaire, appeler un professionnel pour vous aider.

La majorité des fixations du boîtier de support:

MODELE MONTAGE

D201Avecdesvis

D202Avec des vis et mortier.

D203	Avec des vis et mortier. Le boîtier de montage est nécessaire, de percer
D204	Avec des vis et mortier. Le boîtier de montage est nécessaire, de percer
D205 Dépend de l'environnement / l'intégration

ÉTAPE 7: PREPARER LES FILS

Retirer environ 5 mm d'isolant à l'extrémité des fils que vous souhaitez connecter à l'interphone video.

ÉTAPE 8: CONNECTER LES FILS

La interphone video a sur le dos pour une connexion comfortable et sur de fils sur un faisceau de cablage de couleur. Prenez des connecteurs bout à bout appropriés ou borniers pour connecter les cables fournis avec vos fils. L'accompagnement nous connecteurs bout à bout sont étanches et ont un rétrécissement de la chaleur, l'exemple après le montage peut être soignement scelled avec un pistonlet à air chaud.

CONNECTOR DESCRIPTION WIRE
T+	Fil blanc-orange, cable réseau (numéro 1, Transmit Data +)	blanc-orange,
T-	Fil orange cable réseau (numéro 2, Transmission de données -)	orange
R+	Fil blanc-vert du cable réseau (numéro 3, Réception de données +)	blanc-vert
R-	Fil vert du cable réseau (numéro 6, Réception de données -)	vert
O1Une gâche électrique (flottant) lilas
O2Une gâche électrique (flottant) lilas
C1 Électrique de carillon de porte (flottante) bleu
C2 Électrique de carillon de porte (flottante) bleu
B1	Bouton de gâche électrique de gâche électrique	jaune
B2	Bouton de gâche électrique de gâche électrique	jaune
V-PSU d'alimentation négative (-) noir
V+PSU d'alimentation négative (+) rouge

S'il vous plaît soyez prudent lorsque vous connectez le cable, une connexion incorrecte peut détruire l'interphone video.

ÉTAPE 9: ANTENNE

Vissez l'antenne externe 2.4 GHz sans fil avec un cable d'extension d'antenne à la position désignée à l'arrière de la interphone video. Vissez l'antenne externe 433 MHz RFID avec un cable d'extension d'antenne à la position désignée à l'arrière de la interphone video. Pour une meilleure réception et la performance de transmission, vous doivent faire sorting les antennes du boitier de montage, car il est fait de métal et bloque en partie les signaux.

ÉTAPE 10: ASSEMBLAGE FINAL

Valable uniquely pour les stations de porte video DoorBird D201 et D202: Vissez le panneau avant avec le poste de portier video fixé au boîtier

de montage avec les vis de sécurité et l'outil de vis correspondant. Valable uniquement pour la interphone video DoorBird D203 et D204: Monter le poste de porte video avec des vis / chevilles appropriées sur le mur / barrière. Valable uniquement pour la interphone video DoorBird D205: Dépend de l'environnement / intégration. Si nécessaire, appeler un professionnel pour vous aider.

ETAPE 11: MISE EN MARCHE

Allumé l'alimentation des principales lignes d'assemblage à nouveau. Si vous avez tout connecté correctement, vous le verrez référence à la LED de diagnostic (allume lorsque vous avez le pouvoir correctement connecté, jusqu'à cinq minutes, et la nuit permanente). L'interphone video est prét (démarriage, toutes les mises à jour logicielles, etc.), une fois que cela a émis un son diagnostic court des haut-parleurs intégrés. Cela peut prendre jusqu'à 5 minutes.

Si vous ne pouvez pas entendre le bip, s'il vous plaît vérifier l'alimentation et si vous avez utilisé un adaptateur secteur et non-PoE, les pôles positifs et négatifs correctement connectés à l'interphone video.

ETAPE 12: LE TÉLECHARGEMENT ET L'INSTALLATION DE L'APPLICATION

Téléchargez l'application „DoorBird“ de Bird Home automation sur l'Apple App Store ou Google Play Store sur votre appareil mobile. La dernière version de l'application du guide est disponible sur www.doorbird.com/fr/support

Si vous utilisez pour connecter I' interphone video sur votre routeur Internet sans fil, d'abord aller à la DoorBird App „Paramètres> Configuration sans fil, et suivez les instructions. Lorsque vous avez terminé la configuration ou video sans fil ont le poste de porte connecté via un cable réseau à votre routeur Internet, allez à la DoorBird App „Paramètres> Ajouter un périphérique" et cliquez sur le symbole de code QR dans le champ „Utilisateur". Scanner l'utilisateur QR code sur le poste de porte video ci-jointe „Digital Passport".

Si vous avez des problèmes lorsque vous ajoutez l'interphone video à l'application, s'il vous plaît vérifié si l'interphone video est en ligne (www.doorbird.com/de/checkonline). Si ce n'est pas en ligne, vérifie le cable réseau sans fil ou vous connecter à nouveau l'interphone video.

Apple utilise des composants audio numériques de qualité et des microphones parfaitement apparis, haut-parleurs et utilisés, la qualité de voix est avec un iPhone ou un iPad normalement nettement比较好 qu'avoc un smartphone Android ou tablette Android.

LED DE DIAGNOSTIC

Cette LED est à seulement cinq minutes après avoir allumé fourni l'interphone video avec le pouvoir (et la nuit permanente). Il allume dés que l'on fournit l'interphone video avec le à limentation.

Lumineux: dispositif est alimenté

DIAGNOSTIC ACOUSTIQUE

L'interphone video est, au bout d'environ deux à cinq minutes de courts bips pour le diagnostic, après avoir été connecté au réseau électrique.

• 1x bip diagnostic: L'interphone video est connecté à Internet
• 2x bip diagnostic: L'interphone video peut en effet atteindre le routeur, mais pas l'Internet
  3x bip diagnostic: L'interphone video n'a pas de connexion réseau

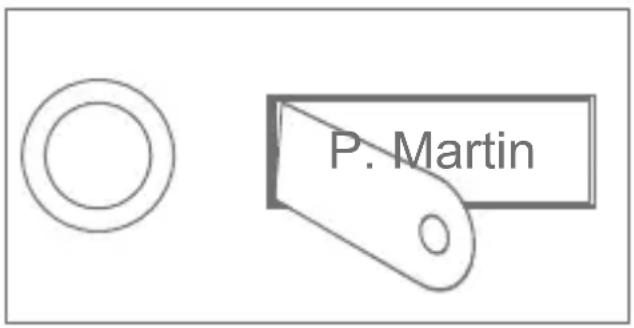

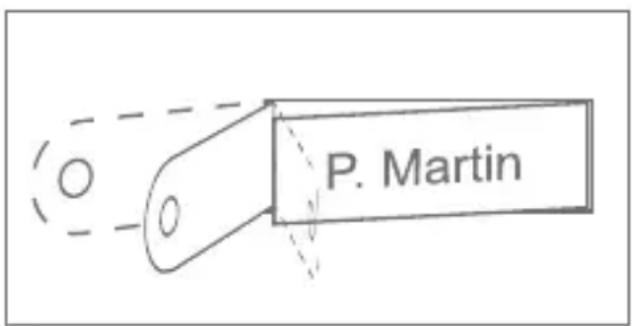

CHANGER LE NOM SUR LE PLATINE

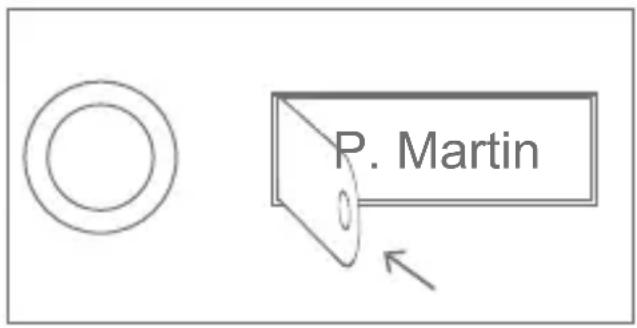

Insérer la plaque métallique fournie à l'extrémité croite dans la fente latérale.

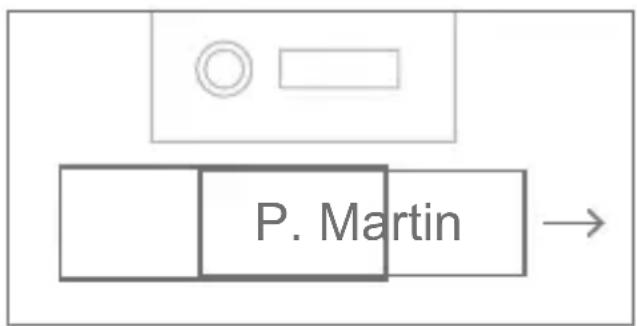

En tirant vers l'extérieur la platine sort et peut etre etiquete.

MENTIONS LÉGALES

Généralités

1. DoorBird est une marque déposée de Bird Home Automation GmbH.
2. Apple, le logo Apple, Mac, Mac OS, Macintosh, iPad, Multi-Touch, iOS, iPhone et iPod touch sont des marques commerciales d'Apple Inc.
3. Google, Android et Google Play sont des marques commerciales de Google, Inc.
4. La marque verbale et les logos Bluetooth® sont des marques commerciales de Bluetooth SIC, Inc.
5. Tous les autres noms d'entreprises et de produits peuvent etre des marques commerciales de leurs detenteurs respectifs, avec lesquels elles ont ete associées.
6. Nous nous réservons le droit d'apporter à nos produits des modifications favorisant le progrès technique. Dans le sillage des évolution techniques permanentes, les produits représentés peuvent également différer visuellement des produits livrés.
7. Toutes les reproductions et tous les transferts de textes, d'illustrations et de photos issus de ce mode d'emploi, sur tout type de support, en tout ou en partie, sont exclusivement autorisés moyonnant notre consentement exprès écrit.
8. La création de ce mode d'emploi est protégée par les droits d'auteur. Nous déclinons toute responsabilité pour d'eventuelles erreurs, aussi bien de contenu que de typographie (également dans les données techniques ou au sein des graphiques et schémas techniques).
9. Nos produits sont conformes aux directives techniques, aux prescriptions en matière électrique et en matière de télécommunications en vigueur en Allemagne, dans l'Union europeenne et aux États-Unis.

Protection et sécurité des données

1. Pour une sécurité maximale, l'appareil utilise les mêmes techniques de cryptage que la banque en ligne. Pour votre sécurité, nous ne faisons pas appel aux redirections de ports ni au service DynDNS

2. L'emplacement du centre de données pour l'accès distant par application sur Internet se trouve obligatoirement sur le territoire de l'Union europeenne, si l'emplacement de l'appareil dont les adresses IP ont ete detectees sur Internet se trouve sur le territoire de l'Union europeenne. Le centre de données est exploite conformement aux normes de sécurité les plus strictes.

3. Les méthodes de surveillance video, audio et autres peuvent être reglementées par des lois qui varient d'un pays à l'autre. Verifiez les lois en vigueur dans votre région avant d'installer et d'utiliser cet apparéil de surveillance.

Quand il s'agit d'un appeareil du type portier electronique, station interieure ou camera :

• Dans de nombreux pays, les images videoe et la voix ne peuvent etre transferees qu'apres qu'un visiteur ait sonne (protection des données, configuration possible dans l'application)
• Executeur le montage de sorte que le champ de détention de laamera se limite exclusivement à la zone d'entrée directe.
  L'appareil dispose, le cas échéant, d'un historique intégré des visites et d'un capteur de mouvements. Si nécessaire, vous pouvez activer et désactiver ces fonctions.

Veuillez vérifier auprès du propriétaire et de votre communauté si vous étés autorisé à installerer et utiliser ce produit. Bird Home Automation GmbH décline toute responsabilité en cas de mauvaise utilisation ou de mauvaise configuration de ce produit, y compris dans le cas de l'ouverture non autorisée d'une porte.

Bird Home Automation ne peut etre tenu responsable des dommages causés par une mauvaise installation ou une installation incorrecte.

Si nécessaire, signalez la présence de l'appareil à l'endetroit ajustat et de la maniere adequate.

Conformez-vous à toutes les dispositions légales en vigueur dans votre pays et pertinentes par rapport au lieu d'installation choisi pour l'utilisation de dispositifs et de caméras de surveillance.

Les mises à jour du logiciel ou du système d'exploitation (appelées „mises à jour du firmware") sont normalement installées automatiquement sur les produits de Bird Home Automation GmbH via internet, si cela est techniquement possible. Les mises à jour automatiques du firmware maintenancement des produits actualisés afin que certains fonctions neufs de manière fiable, sure et efficace. Grace aux améliorations continues, des fonctions peuvent être ajoutées, étendues ou légarement modifiées au fil du temps. Des modifications ou limitations importantes des fonctions existantes ne se produit normalement que lorsque Bird Home Automation GmbH le juge nécessaire (par ex. en raison de la protection des données, de la sécurité, de la stabilité des données ou encore, afin de tener celles-ci à jour). Lorsqu'une mise à

jour du firmware est disponible, les serveurs de Bird Home Automation GmbH la distribuent en général automatiquement à tous les produits compatibles connectés à internet ou aux serveurs de Bird Home Automation GmbH. Ce processus est gradual et peut prendre plusieurs semaines. Dans qu'un produit recoit une mise à jour du firmware, le système s'installe et redémarre généralement par lui-même. Les mises à jour du firmware installées ne peuvent pas'être annulées. Etant donné que les produits et logiciels de Bird Home Automation GmbH ne sont pas explicitement des produits spécifiques au client, il est impossible au client de refuser une mise à jour automatique si le produit est connecté à internet ou au serveur de Bird Home Automation GmbH.

Information sur le recyclage

Indication en matière de traitement des déchets: ne jetez pas l'appareil dans la poubelle menagère! Conformément à la directive relative aux déchets d'équipements électriques etlectroniques, les apparils électroniques doivent être éliminés
