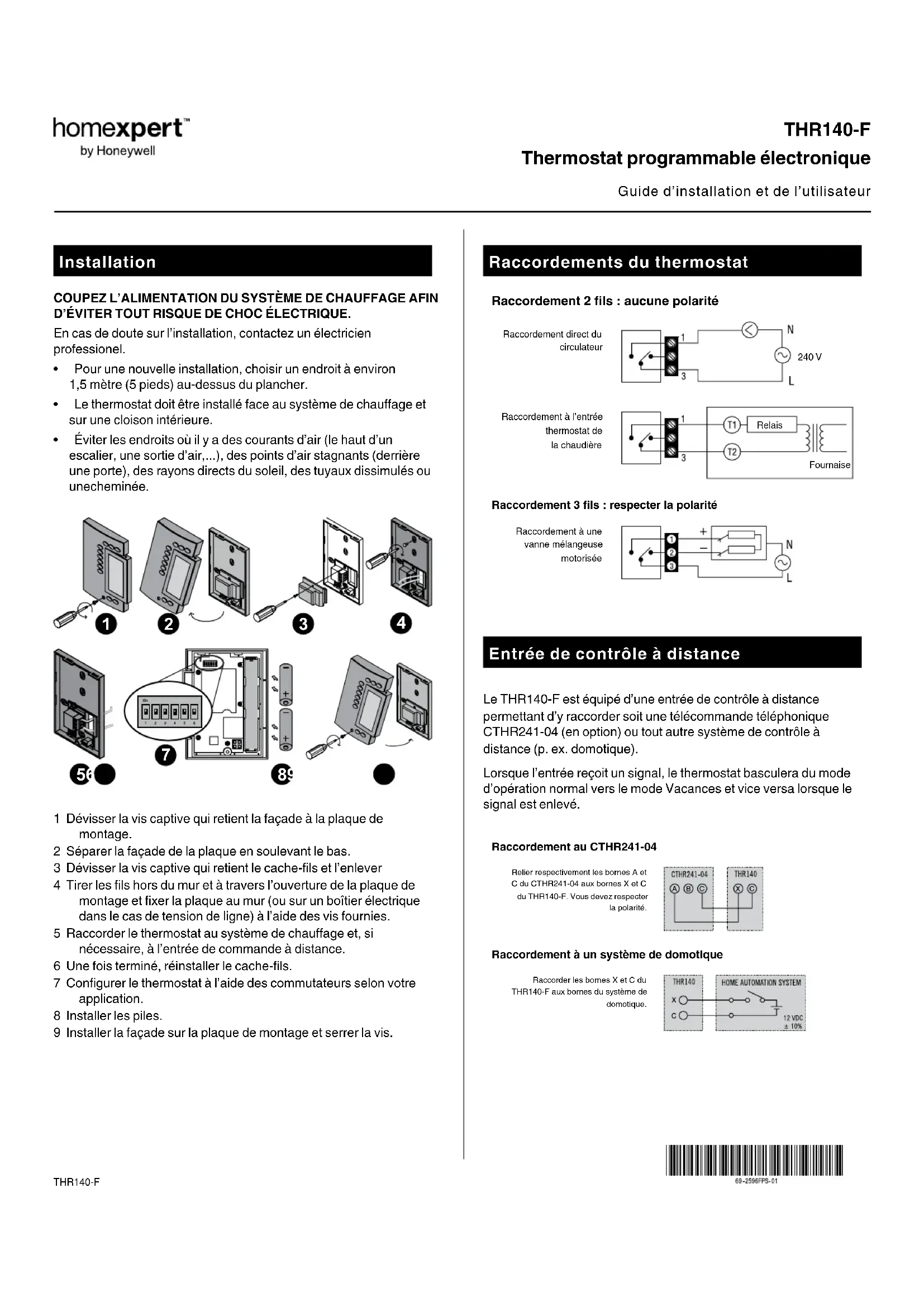

THR140-F THR140-F Thermostat programmable électronique Guide d’installation et de l’utilisateur Installation COUPEZ L’ALIMENTATION DU SYSTÈME DE CHAUFFAGE AFIN D’ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE. En cas de doute sur l’installation, contactez un électricien professionel.

• Pour une nouvelle installation, choisir un endroit à environ 1,5 mètre (5 pieds) au-dessus du plancher.

• Le thermostat doit être installé face au système de chauffage et sur une cloison intérieure.

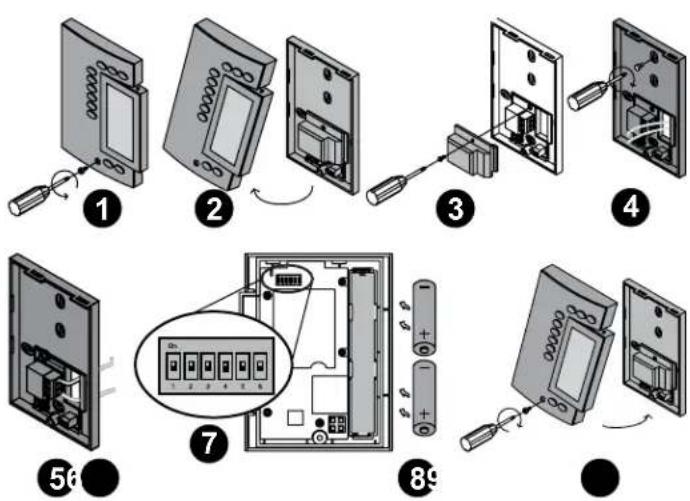

• Éviter les endroits où il y a des courants d’air (le haut d’un escalier, une sortie d’air,...), des points d’air stagnants (derrière une porte), des rayons directs du soleil, des tuyaux dissimulés ou une chemi née. 1 Dévisser la vis captive qui retient la façade à la plaque de mon tage. 2 Séparer la façade de la plaque en soulevant le bas. 3 Dévisser la vis captive qui retient le cache-fils et l’enlever 4 Tirer les fils hors du mur et à travers l’ouverture de la plaque de montage et fixer la plaque au mur (ou sur un boîtier électrique dans le cas de tension de ligne) à l’aide des vis fournies. 5 Raccorder le thermostat au système de chauffage et, si nécessaire, à l’entrée de commande à distance. 6 Une fois terminé, réinstaller le cache-fils. 7 Configurer le thermostat à l’aide des commutateurs selon votre application. 8 Installer les piles. 9 Installer la façade sur la plaque de montage et serrer la vis. Raccordement 2 fils : aucune polarité Raccordement 3 fils : respecter la polaritéRaccordement direct du circulateurRaccordement à l’entrée thermostat de la chaudièreRaccordement à une vanne mélangeuse motoriséeRelaisFournaise240 V Raccordements du thermostat Entrée de contrôle à distance Raccordement au CTHR241-04 Raccordement à un système de domotiqueRelier respectivement les bornes A et C du CTHR241-04 aux bornes X et C du THR140-F. Vous devez respecter la polarité. Raccorder les bornes X et C du THR140-F aux bornes du système de domotique. Le THR140-F est équipé d’une entrée de contrôle à distance permettant d’y raccorder soit une télécommande téléphonique CTHR241-04 (en option) ou tout autre système de contrôle à distance (p. ex. domotique). Lorsque l’entrée reçoit un signal, le thermostat basculera du mode d’opération normal vers le mode Vacances et vice versa lorsque le signal est enlevé.

4THR140-F Commutateur Description HAUT BAS 1 & 2 Cycles de régulation (proportionnel) 15 minutes (voir 1 ci-dessous) Plage de régulation (conventionnel) 0,5° C (voir 2 ci-dessous) 3 Affichage de l’heure 12 h 24 h

Temperature control mode Proportionnelle (voir 4) Conventionnelle (voir 3) 6 Protection de la pompe Désactivé Activé Configuration du thermostat Les commutateurs sont situés à l’arrière de la façade. Les configura- tions par défaut sont indi quées dans les cases grises. 1 Sélection du cycle de régulation (commutateurs 1 et 2) Sélectionner le cycle de régulation à l’aide des commutateurs 1 et 2. Plus les cycles sont courts, moins grande sera la variation de température et plus grand sera votre confort. Cependant, des cycles très courts peuvent entraîner une usure prématurée du système; il est donc important de choisir les cycles selon votre type d’installation. De façon générale, plus grosse est votre unité de chauffage, plus longs devraient être les cycles. Cycles Type de chauffage Commutateurs 5 minutes Non recommandé pour les chaudières 10 minutes Chaudière murale à gaz ou électrique 15 minutes (default) Chaudière au sol, fioul ou gaz, chauffage à air forcé 20 minutes Unité commerciale 2 Sélection de la plage de régulation (commutateurs 1 et 2) Sélectionner la plage de régulation à l’aide des commutateurs 1 et 2. La plage de régulation de température réglée à l’usine est de 0,5°C. Par exemple, si vous réglez la consigne à 20°C, le système de chauffage s’activera lorsque le thermostat détectera une température de 19,5°C et s’arrêtera à 20,5°C. Écart Chauffage eau chaude Chauffage air pulsé Position 0,3°C Non recommandé pour les chaudières Non recom- mandé pour les unités centrales 0,4°C Chaudière murale à gaz ou électrique Chauffage électrique radiant ou par convection 0,5°C (default) Chaudière au sol, fioul ou gaz Unité centrale de chauffage 0,6°C Unité commerciale Installation des piles Lors de la première installation des piles, le THR140-F effec tue une séquence de tests et une remise à zéro complètes, qui durent environ 5 secondes. L’écran devrait afficher 0:00 LU, la température ambiante et le mode manuel. Il est normal que la température affichée soit supérieure à la température ambi- ante si vous tenez le THR140-F dans vos mains. Elle retournera à la normale environ 1 h après l’installation sur la plaque de montage. Remplacement des piles Le THR140-F est muni d’une icône vous indiquant que les piles sont à changer. Cette icône cli gnotera pendant 60 jours. Après ce délai, le thermostat placera votre unité de chauffage hors tension. Lors du remplacement des piles, les données sont conservées pendant 15 secondes. 3 Régulation conventionnelle avec anticipation (commutateur 5) Ce mode maintient la température à l’intérieur de la plage réglée. Ce mode est compatible avec tous les systèmes de chauffage. 4 Régulation proportionnelle adaptative (commutateur 5) Ce type de régulation analyse les cycles antérieurs pour définir le prochain coefficient d’utilisation. Pour éviter des cycles trop courts sur le système, un délai minimum d’opération et d’arrêt est limité à 10 % du cycle (1,5 min. pour un cycle de 15 min.). Idéal pour :

• chauffage électrique radiant ou par convection

• contrôle du circulateur dans un système à eau chaude

• fournaise à air chaud électrique

• fournaise à air chaud au gaz ou à l’huile de type conventionnelle Non recommandé pour :

• fournaise/chaudière au gaz/huile avec cheminée murale, si elles sont équipées d’un cycle de purge des gaz de combustion excé dant 30 secondes. Pour vérifier, compter le temps entre le moment où le thermostat envoie la commande de chauffage et le moment où le brûleur s’allume.

• les systèmes zonés où plusieurs thermostats commandent une même unité de chauffage. Dans ces deux derniers cas, utiliser le mode conventionnel.THR140-F Configuration de base Vous pouvez programmer le thermostat en le tenant dans vos mains ou lorsqu’il est fixé sur sa plaque de montage. 1 Réglage de l’heure et du jour Régler l’heure à l’aide des touches Heure et Minute. Régler le jour à l’aide de la touche Jour. 2 Réglage des consignes Confort et Économie Ces consignes sont associées aux réglages de l’horaire et sont pré programmées comme suit : Confort 20°C PROG 1 et 3 Économie 18°C PROG 2 et 4 Vacances Cette consigne préprogrammée est active lorsque le thermostat est en mode Vacances. Vacances 10°C 3 Pour modifier une consigne prédéfinie 1 Régler la nouvelle consigne

2 Appuyer et maintenir le bouton de consigne jusqu’à ce que l’icône correspondante apparaisse à l’écran (environ 3 secondes). 4 Visualisation de la consigne courante Appuyer UNE FOIS sur l’un des boutons suivants

L’écran affiche la consigne à l’aide d’une flèche à la gauche de cette dernière

Sélection du mode de fonctionnement Le THR140-F dispose de trois modes de fonctionnement : Automatique Ce mode exécute les réglages de l’horaire que vous avez programmé:

• Appuyer sur le bouton Manuel/Auto jusqu’à ce que soit affi- chée. L’icône associée au réglage est aussi affichée. Dérogation temporaire Pour déroger temporairement du réglage courant :

• régler une nou velle consigne OU appuyer rapidement sur l’un des boutons pré programmé ou . La nouvelle consigne sera maintenue jusqu’au début du prochain réglage. Manuel Maintient une température constante.

• Appuyer sur Manuel/Auto pour sélectionner

• Régler la consigne OU appuyer rapidement sur l’un des boutons préprogrammés ou . Vacances Maintient la consigne Vacances durant une absence pro longée. Il existe deux (2) façons d’activer ce mode.

• À partir du THR140-F, appuyer rapidement sur

• À partir d’une télécommande ou d’un système de con trôle à dis- tance (si l’entrée de commande à distance est raccordée à un tel système). Lorsque le mode Vacances est activé à distance, il doit être désac- tivé de la même façon. Voir le manuel d’instructions de la télécommande ou du sys tème pour les instructions d’activation. Programmation de l’horaire Le THR140-F vous offre la possibilité de faire 4 réglages par jour. Les réglages ne sont pas préenregistré. Votre système de chauffage passe automati quement du point de consigne Confort au point de consigne Écono mie, selon heures que vous aurez définies. Par exemple, pour chaque jour, il suffit de régler l’heure du lever (PROG 1), du départ pour le travail (PROG 2), du retour à la maison (PROG 3), et du coucher (PROG 4) : Pour les hausses de température (PROG 1 et 3), prévoir au moins 15 minutes par 1°C (2°F). Si vous abaissez la température de 3°C (6°F) pendant que vous dormez et que vous vous levez à 7h00, programmer le changement de consigne à 6h15. Régler ou modifier l’horaire

• Le TH140-F quittera le mode de programmation suivant un délai d’inactivité de 60 secondes.

• Il est parfois plus facile de définir le même horaire pour une semaine complète, puis modifier les journées d’exception. 1 Appuyer sur Horaire. L’écran affiche LU et PROG 1. 2 Appuyer sur Jour pour sélectionner le jour (ou maintenir 3 secondes pour sélectionner tous les jours). 3 Enregistrer l’heure de début de ce réglage (PROG 1 = lever) en appuyant sur Heure et Minute. Appuyer sur Effacer pour effacer l’heure. Le segment de l’heure indique --:-- lorsque le réglage est inactif. 4 Appuyer sur Horaire pour sélectionner le prochain réglage (PROG 2, 3 ou 4). 5 Répéter les étapes 3 et 4 pour le reste des réglages (2, 3 et 4). 6 Appuyer sur Manuel/Auto pour quitter. Réglage Consigne associée Heure PROG 1 Confort Réveil PROG 2 Économie Départ PROG 3 Confort Retour PROG 4 Économie CoucherTHR140-F PROG Lu Mar Mer Jeu Ven Sam Dim

23:00 23:00 23:00 23:00 23:00 23:00 23:00 Caractéristiques techniques Alimentation électrique : 2 piles alcalines AA ou LR6 (1,5 V) Charge résistive max : 5 A @ 240 VCA Charge inductive max : 2 A @ 240 VCA Entrée à distance : 12 VCC, ± 10 %, 2,5 mA Certifications : CE Dispositif de commande : électronique Action automatique : Type 1 B Nombre de réglages : 4 réglages par jour, total de 28 réglages Température d’entreposage : -20° à 50°C Température d’opération : 0° à 50°C, 95% H.R. non condensée Plage de réglage : 5° à 30°C Résolution de l’affichage de la température : 0,1 degré Précision de la lecture de température : ± 0,5°C Logiciel : classe A Classe de protection : II Degré de protection : IP 40 Les bornes sont prévues pour recevoir des sections de conducteurs jusqu’à 2,5 mm2 (calibre 14). Garantie Honeywell garantit ce produit pour une période de 3 ans après sa date d’achat. Nous nous engageons à remplacer ou à réparer, à notre discrétion, les produits qui seraient devenus défectueux au cours de ces trois premières années, uniquement à la suite d’un vice de matériau ou de fabrication. Si le produit n’a pas été installé ou entretenu conformément aux instructions d’Honeywell, s’il n’a pas été utilisé correctement, ou si on a tenté de le rectifier, de le démonter ou de le modifier en quelque façon que ce soit, cette garantie sera rendue nulle et non avenue. Cette garantie constitue l’entièreté de la responsabilité d’Honeywell. Elle ne couvre pas les pertes ou dégâts découlant d’un produit défectueux, ni ses coûts d’installation. Si le produit est défectueux, veuillez le retourner à l’endroit d’achat, accompagné d’une preuve d’achat ou d’un reçu. Ceci n’affecte pas vos droits de garantie légale. Pour une liste compléte des conditions, rendez-vous sur www.homexpertby- honyewell.com. Veuillez conserver ces instructions pour une consultation future. © 2011 Honeywell International Inc. Exemple de programmation Confort (réglages 1 et 3) :

• lundi au vendredi, entre 6h et 8h30 et 16h et 23h.

• samedi et dimanche, entre 6h et 23h. Économie (réglages 2 et 4) :

• lundi au vendredi, entre 8h30 et 16h et 23h et 6h.

• samedi et dimanche, entre 23h et 6h. Pour appliquer cette programmation : 1 Appuyer sur Horaire. L’écran affiche LU et PROG 1. 2 Appuyer et maintenir Jour durant 3 secondes pour sélectionner tous les jours. 3 Régler l’heure (6h) à l’aide des touches Heure et Minute. 4 Appuyer sur Horaire pour sélectionner PROG 2. Régler l’heure (8h30) à l’aide des touches Heure et Minute. 5 Appuyer sur Horaire pour sélectionner PROG 3. Régler l’heure (16h) à l’aide des touches Heure et Minute. 6 Appuyer sur Horaire pour sélectionner PROG 4. Régler l’heure (23h) à l’aide des touches Heure et Minute. 7 Appuyer sur Manuel/Auto pour quitter. Pour effacer les réglages 2 et 3 du week-end : 1 Appuyer sur Horaire. 2 Appuyer sur Horaire et sélectionner PROG 2. 3 Appuyer sur Jour pour sélectionner SA (Samedi). 4 Appuyer sur Effacer pour effacer l’heure (--:--). 5 Appuyer sur Jour pour sélectionner DI (Dimanche). 6 Appuyer sur Effacer pour effacer l’heure (--:--). 7 Appuyer sur Horaire et sélectionner le réglage 3. 8 Répéter les étapes 3 à 6. 9 Press Manuel/Auto pour quitter. Honeywell The Arnold Centre Paycocke Road Basildon, Essex SS14 3EA www.homexpertbyhoneywell.com © 2011 Honeywell International Inc. Pour tous renseignements supplémentaires Appelez le 0 810 59 60 63 (prix d’un appel local) (Lignes ouvertes du lundi au vendredi de 9h à 17h)THR140-F THR140-F Termostato Electrónico Programable Guía de instalación y del usuario Instalación CORTE LA ALIMENTACIÓN DEL SISTEMA DE CALEFACCIÓN PARA EVITAR CUALQUIER RIESGO DE CHOQUE ELÉCTRICO. En caso de dudas sobre la instalación, contacte a un electricista profesional.
