Type de produit	Kit émetteur/récepteur HDMI sans fil USB-C
Marque	IOGEAR
Modèle	Share Pro
Connecteur émetteur	USB-C mâle (prise en charge du mode DP alternatif)
Connecteur récepteur	HDMI mâle
Portée sans fil	Jusqu'à 20 mètres (40 pieds) en visibilité directe
Alimentation	Via port USB de la source (500 mA minimum) ou adaptateur secteur USB 5V
Indicateurs LED	Alimentation (bleu) et signal sans fil (rouge) sur émetteur et récepteur
Résolution vidéo prise en charge	Jusqu'à 1080p (non spécifié, estimation raisonnable)
Contenu du kit	1 émetteur USB-C, 1 récepteur HDMI, 1 rallonge USB-C, 1 câble micro USB, guide de démarrage rapide, carte de garantie
Configuration requise	Source avec port USB-C supportant DP Alt Mode ; écran avec port HDMI et port USB-A alimenté
Garantie	1 an limitée
Dimensions émetteur	Environ 70 x 25 x 10 mm (estimation)
Dimensions récepteur	Environ 60 x 25 x 10 mm (estimation)
Poids	Environ 30 g chacun (estimation)
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Température de fonctionnement	0°C à 40°C (estimation)
Conformité	FCC Classe B, CE
Compatibilité	Windows, macOS, appareils Android avec USB-C DP Alt Mode

FOIRE AUX QUESTIONS - Share Pro IOGEAR

Quels appareils sont compatibles avec le Share Pro ?

Le Share Pro nécessite une source vidéo avec un port USB-C prenant en charge le mode alternatif DP (DisplayPort). Il est compatible avec la plupart des ordinateurs portables, tablettes et smartphones modernes équipés d'un port USB-C avec sortie vidéo.

Comment connecter l'émetteur au récepteur ?

Branchez l'émetteur sur le port USB-C de votre source. Branchez le récepteur sur un port HDMI de votre écran. Alimentez le récepteur via un port USB-A ou un adaptateur secteur. Les deux appareils s'apparient automatiquement en environ 30 secondes.

Que faire si aucune vidéo n'apparaît sur l'écran ?

Vérifiez que la source et l'écran sont allumés, que la source HDMI est correctement sélectionnée, que les connexions sont bien enfoncées. Essayez de connecter la source directement à l'écran avec un câble HDMI pour tester la compatibilité. Redémarrez l'émetteur et le récepteur en débranchant puis rebranchant l'alimentation USB.

La vidéo scintille ou est instable, que faire ?

Assurez-vous que l'émetteur et le récepteur sont en visibilité directe, sans obstacles, et à moins de 20 mètres. Évitez les interférences d'autres appareils sans fil puissants. Vérifiez les connexions HDMI. Si le problème persiste, contactez le support technique d'IOGEAR.

Quelle est la portée maximale du Share Pro ?

La portée sans fil peut atteindre jusqu'à 20 mètres (40 pieds) dans des conditions idéales, sans obstacle et avec une ligne de vue directe entre l'émetteur et le récepteur.

Puis-je utiliser le Share Pro sans alimentation externe ?

Oui, l'émetteur peut être alimenté directement par le port USB-C de la source si celui-ci fournit suffisamment de puissance. Le récepteur nécessite une alimentation via un port USB-A ou un adaptateur secteur 5V (500 mA minimum).

Le Share Pro prend-il en charge la résolution 4K ?

La notice ne spécifie pas la résolution maximale, mais le produit est conçu pour une utilisation standard (probablement jusqu'à 1080p). Pour des résolutions supérieures, consultez le site du fabricant.

Comment nettoyer l'émetteur et le récepteur ?

Utilisez un chiffon doux et sec pour essuyer les appareils. N'utilisez pas de solvants, d'abrasifs ou de produits chimiques agressifs qui pourraient endommager les connecteurs.

Y a-t-il une garantie pour le Share Pro ?

Oui, le produit est couvert par une garantie limitée d'un an. Pour plus de détails et pour enregistrer votre produit, rendez-vous sur le site d'IOGEAR à l'adresse www.iogear.com/support/warranty.

Puis-je utiliser un adaptateur secteur USB classique pour alimenter le récepteur ?

Oui, vous pouvez utiliser un adaptateur secteur USB standard avec une sortie de 5V et au moins 500 mA. Branchez-le sur le port micro USB du récepteur à l'aide du câble fourni.

MODE D'EMPLOI Share Pro IOGEAR

Guide de démarrage rapide

Share Pro™ USB-C Kit

Émetteur et Récepteur Vidéo HD Sans Fil

Contenu de l'emballage

1 x USB-C émetteur sans fil
1 x Mini récepteur sans fil
1 x Rallonge de câble USB-C
1 x Câbles d'alimentation micro USB-A mâle à USB
1 x Guide de démarrage rapide
1 x Carte de garantie

Configuration système requise

1 périphérique source USB-C prenant en charge le mode DP alternatif
1 Périphérique d'affichage HDMI (HDTV, projecteur avec port HDMI, etc.) avec un connecteur USB-A alimenté (non utilisé comme port de mise à niveau du micrologiciel)

Remarque: dans le cas où aucun port USB-A ne serait alimenté, veuillez utiliser une alimentation USB d'au moins 500 mA.

L'aperçu du produit

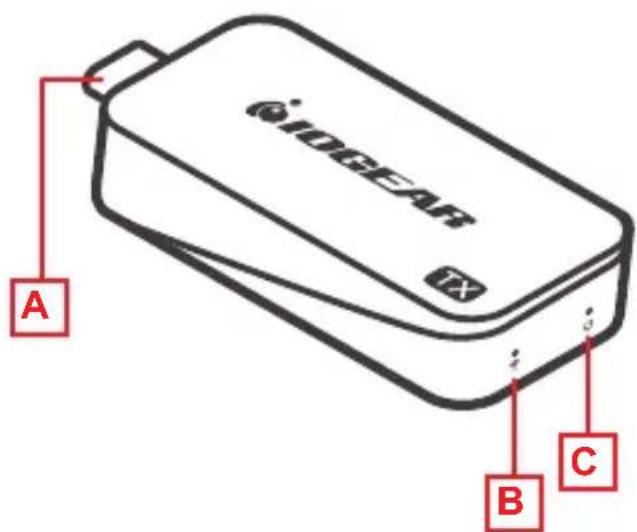

Émetteur

A. Connecteur mâle de sortie USB TYPE-C
B. Indicateur de signal sans fil (DEL rouge)
C. Indicateur d'alimentation (LED bleue)

Récepteur

D. Connecteur mâle d'entrée HDMI
E. Indicateur de signal sans fil (DEL rouge)
F. Entrée de puissance
G. Indicateur d'alimentation (LED bleue)

Allumez la source vidéo et l'affichage (téléviseur ou projecteur). Assurez-vous que la source d'entrée affichée correspond au port HDMI auquel l'émetteur est connecté.

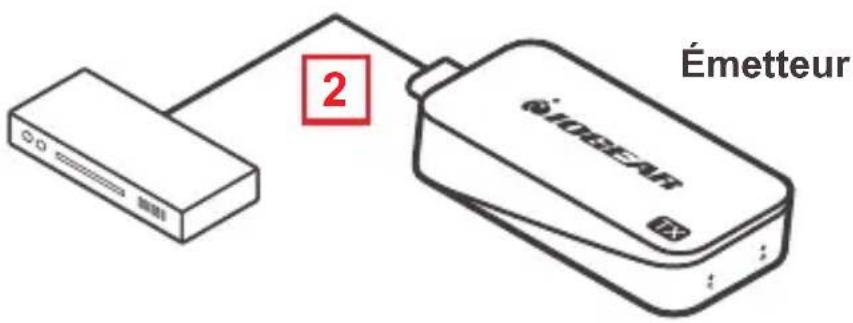

ÉTAPE 2

Insérez l'émetteur dans le port USB-C de votre périphérique source vidéo. Votre port USB-C doit prendre en charge le mode USB-C Alt ou la norme de connexion USB-C, qui transmettra également le signal vidéo. Si vous constatez que l'émetteur bloquera l'un des ports de votre ordinateur, veuillez utiliser l'extension USB-C (incluse dans cet emballage) pour libérer les ports adjacents.

ÉTAPE 3

Les voyants d'alimentation et sans fil s'allument, puis le voyant sans fil s'éteint et se rallume.

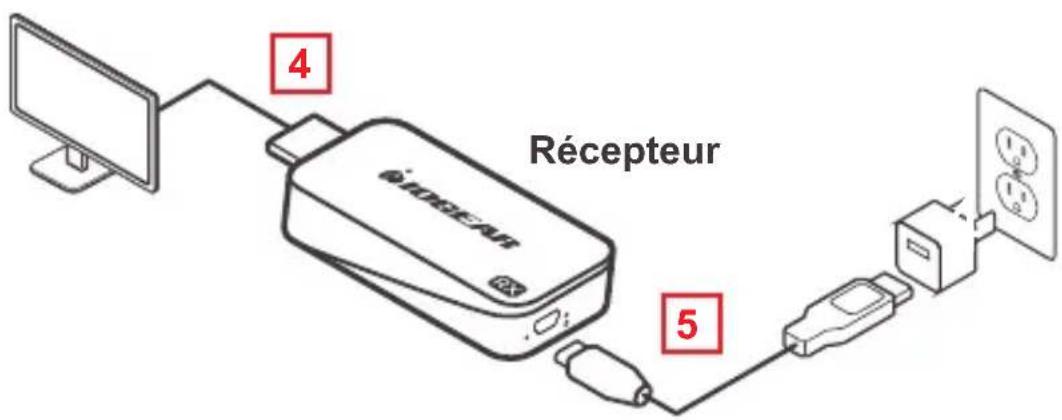

ÉTAPE 4

Insérez le récepteur dans une entrée HDMI de votre écran (téléviseur / projecteur) en vous assurant que l'entrée de source HDMI sélectionnée sur votre écran correspond au port sur lequel vous avez branché le récepteur.

ÉTAPE 5

Utilisez l'un des câbles de chargement USB pour vous connecter au port micro USB de l'émetteur à un port de type USB-A sur le périphérique source pour obtenir l'alimentation. Dans de rares cas où le périphérique source n'a pas de port USB, veuillez utiliser un adaptateur secteur USB 5 V avec une sortie minimum de 500 mA.

ÉTAPE 6

Le voyant d'alimentation (bleu) s'allume et un message s'affiche sur votre téléviseur / projecteur pour indiquer qu'il attend la connexion. Après environ 30 secondes, le voyant sans fil (rouge) de l'émetteur et du récepteur commence à clignoter une fois par seconde. Le voyant sans fil de l'émetteur deviendra fixe et le voyant rouge sans fil du récepteur continuera de clignoter toutes les secondes. La connexion est maintenant établie.

ÉTAPE 7

La vidéo de votre périphérique source sera maintenant dupliquée sur votre téléviseur / projecteur.

REMARQUE: Nous vous recommandons d'utiliser cet appareil uniquement pour une visibilité directe, car il est conçu pour être utilisé comme appareil à courte portée

Q. Tout est connecté, les voyants d'alimentation sont allumés pour les deux appareils, mais aucune vidéo sur l'écran vidéo.

A. 1. Assurez-vous que le périphérique source vidéo et l'affichage vidéo sont allumés.
2. Vérifiez la connexion du câble HDMI des deux côtés de l'émetteur et du récepteur pour vous assurer qu'ils sont correctement branchés.
3. Vérifiez la sélection d'entrée vidéo sur le périphérique d'affichage vidéo et assurez-vous que le port d'entrée HDMI que vous avez sélectionné est le même que celui que vous avez réellement branché.
4. S'il n'y a toujours pas de vidéo après un certain temps, connectez le périphérique source vidéo directement à l'écran avec un câble HDMI pour vous assurer qu'il n'y a aucun problème de compatibilité.
5. Si la connexion directe fonctionne, reconnectez tout et redémarrez (débranchez puis rebranchez les câbles d'alimentation USB) l'émetteur et le récepteur et assurez-vous que les voyants d'alimentation et sans fil s'allument à la fois sur l'émetteur et le récepteur.

Q: La vidéo scintille ou n'est pas stable sur l'affichage vidéo.

A: 1. Vérifiez la distance et l'environnement; assurez-vous qu'aucun autre appareil sans fil avec un signal puissant n'est à proximité.

1. Modifiez l'emplacement de l'émetteur et du récepteur pour vous assurer que les appareils se trouvent dans la plage autorisée et qu'il n'y a pas d'obstacle entre eux, une distance de fonctionnement allant jusqu'à 20 mètres (40 pieds) dans des conditions idéales.

2. Vérifiez la connexion du câble HDMI des deux côtés de l'émetteur et du récepteur pour vous assurer qu'ils sont correctement branchés.

Si tout ce qui précède a été vérifié et qu'aucune vidéo n'est encore affichée, veuillez contacter le support technique IOGEAR pour obtenir de l'aide.

Garantie limitée

Renseignements sur la garantie

Ce produit comporte une garantie limitée de 1 an. Pour connaître les modalités de cette garantie, veuillez aller à https://www.iogear.com/support/warranty

Inscrivez-vous en ligne à https://www.iogear.com/register

Renseignements importants sur le produit Modèle du produit ____ Numéro de série ____

Contact

NOUS SOMMES LÀ POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT?

Assurez-vous de:

1. Visiter www.iogear.com pour plus d'information sur le produit
2. Visiter www.iogear.com/support pour obtenir de l'aide et un soutien technique en ligne

IOGEAR

Déclaration de Conformité

Recommandation en matière d'interférence de la Federal Communications Commission

Cet appareil respecte les limites des caractéristiques d'immunité des appareils numériques définies pour la classe B, conformément au chapitre 15 de la réglementation de la FCC. La conformité aux spécifications de cette classe offre une garantie acceptable contre les perturbations électromagnétiques dans les zones résidentielles. Toute modification apportée à cet appareil peut compromettre l'autorité de l'utilisateur à le faire fonctionner. Cet appareil génère, utilise et peut émettre de l'énergie radiofréquence. Il risque de parasiter les communications radio s'il n'est pas installé conformément aux instructions du fabricant. Cependant, rien ne garantit qu'il n'y ait aucune interférence dans une zone précise. Si cet appareil cause des perturbations électromagnétiques à la réception radio ou télé qui peuvent être déterminées en allumant et en éteignant celui-ci, il est recommandé que l'utilisateur essaie de corriger l'interférence en exécutant une ou plusieurs des mesures suivantes:

• Réorienter ou relocaliser l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Brancher l'appareil dans la prise d'un circuit différent de celui du récepteur
• Communiquer avec le détaillant ou un technicien en radio/télé qualifié pour obtenir de l'aide

Avertissement de la FCC: Toute modification non expressément approuvée par la partie responsable de la conformité peut compromettre l'autorité de l'utilisateur à faire fonctionner cet appareil.

Conformité CE

Cet appareil a été testé et est conforme aux directives de l'Union européenne suivantes: Capacité électromagnétique (2004/108/EC), Basse tension (2006/95/EC) et R&TTED (1999/5/EC).
