Tipo de producto	Kit transmisor/receptor HDMI inalámbrico USB-C
Marca	IOGEAR
Modelo	Share Pro
Conector transmisor	USB-C macho (compatible con modo DP alternativo)
Conector receptor	HDMI macho
Alcance inalámbrico	Hasta 20 metros (40 pies) en línea visual directa
Alimentación	A través del puerto USB de la fuente (500 mA mínimo) o adaptador de corriente USB 5V
Indicadores LED	Alimentación (azul) y señal inalámbrica (rojo) en transmisor y receptor
Resolución de video compatible	Hasta 1080p (no especificado, estimación razonable)
Contenido del kit	1 transmisor USB-C, 1 receptor HDMI, 1 extensor USB-C, 1 cable micro USB, guía de inicio rápido, tarjeta de garantía
Requisitos del sistema	Fuente con puerto USB-C compatible con DP Alt Mode; pantalla con puerto HDMI y puerto USB-A alimentado
Garantía	1 año limitada
Dimensiones del transmisor	Aproximadamente 70 x 25 x 10 mm (estimación)
Dimensiones del receptor	Aproximadamente 60 x 25 x 10 mm (estimación)
Peso	Aproximadamente 30 g cada uno (estimación)
Mantenimiento	Limpiar con un paño seco y suave. No usar productos químicos.
Temperatura de funcionamiento	0°C a 40°C (estimación)
Certificaciones	FCC Clase B, CE
Compatibilidad	Windows, macOS, dispositivos Android con USB-C DP Alt Mode

Preguntas frecuentes - Share Pro IOGEAR

¿Qué dispositivos son compatibles con el Share Pro?

El Share Pro requiere una fuente de video con un puerto USB-C compatible con el modo alternativo DP (DisplayPort). Es compatible con la mayoría de las laptops, tabletas y teléfonos inteligentes modernos equipados con un puerto USB-C con salida de video.

¿Cómo conectar el transmisor al receptor?

Conecte el transmisor al puerto USB-C de su fuente. Conecte el receptor a un puerto HDMI de su pantalla. Alimente el receptor a través de un puerto USB-A o un adaptador de corriente. Los dos dispositivos se emparejan automáticamente en aproximadamente 30 segundos.

¿Qué hacer si no aparece ningún video en la pantalla?

Verifique que la fuente y la pantalla estén encendidas, que la fuente HDMI esté seleccionada correctamente, que las conexiones estén bien insertadas. Intente conectar la fuente directamente a la pantalla con un cable HDMI para probar la compatibilidad. Reinicie el transmisor y el receptor desconectando y volviendo a conectar la alimentación USB.

El video parpadea o es inestable, ¿qué hacer?

Asegúrese de que el transmisor y el receptor estén en línea visual directa, sin obstáculos, y a menos de 20 metros. Evite interferencias de otros dispositivos inalámbricos potentes. Verifique las conexiones HDMI. Si el problema persiste, contacte al soporte técnico de IOGEAR.

¿Cuál es el alcance máximo del Share Pro?

El alcance inalámbrico puede alcanzar hasta 20 metros (40 pies) en condiciones ideales, sin obstáculos y con línea de visión directa entre el transmisor y el receptor.

¿Puedo usar el Share Pro sin alimentación externa?

Sí, el transmisor puede alimentarse directamente desde el puerto USB-C de la fuente si este proporciona suficiente potencia. El receptor necesita alimentación a través de un puerto USB-A o un adaptador de corriente de 5V (500 mA mínimo).

¿El Share Pro admite resolución 4K?

El manual no especifica la resolución máxima, pero el producto está diseñado para uso estándar (probablemente hasta 1080p). Para resoluciones superiores, consulte el sitio web del fabricante.

¿Cómo limpiar el transmisor y el receptor?

Use un paño suave y seco para limpiar los dispositivos. No use solventes, abrasivos ni productos químicos agresivos que puedan dañar los conectores.

¿Hay garantía para el Share Pro?

Sí, el producto está cubierto por una garantía limitada de un año. Para más detalles y registrar su producto, visite el sitio de IOGEAR en www.iogear.com/support/warranty.

¿Puedo usar un adaptador de corriente USB estándar para alimentar el receptor?

Sí, puede usar un adaptador de corriente USB estándar con una salida de 5V y al menos 500 mA. Conéctelo al puerto micro USB del receptor usando el cable proporcionado.

MANUAL DE USUARIO Share Pro IOGEAR

Guía de configuración rápida

Share Pro™ USB-C Transmisor

de Video HD Inalámbrico y Kit de Receptor

GWHDKIT11C

PART NO. Q1585-b

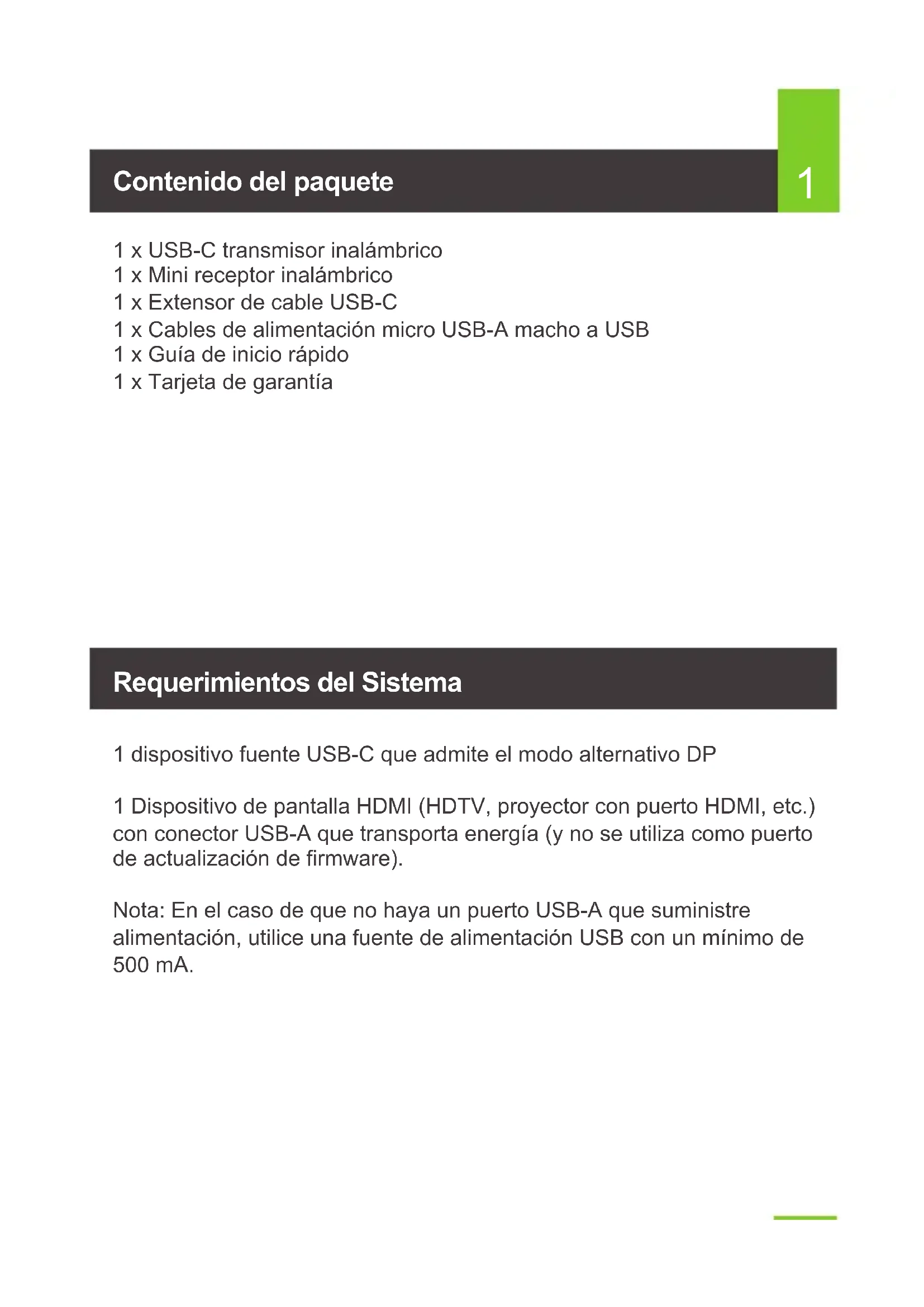

Package Contents

Contenido del paquete

1 x USB-C transmisor inalámbrico
1 x Mini receptor inalámbrico
1 x Extensor de cable USB-C
1 x Cables de alimentación micro USB-A macho a USB
1 x Guía de inicio rápido
1 x Tarjeta de garantía

Requerimientos del Sistema

1 dispositivo fuente USB-C que admite el modo alternativo DP

1 Dispositivo de pantalla HDMI (HDTV, proyector con puerto HDMI, etc.) con conector USB-A que transporta energía (y no se utiliza como puerto de actualización de firmware).

Nota: En el caso de que no haya un puerto USB-A que suministre alimentación, utilice una fuente de alimentación USB con un mínimo de 500 mA.

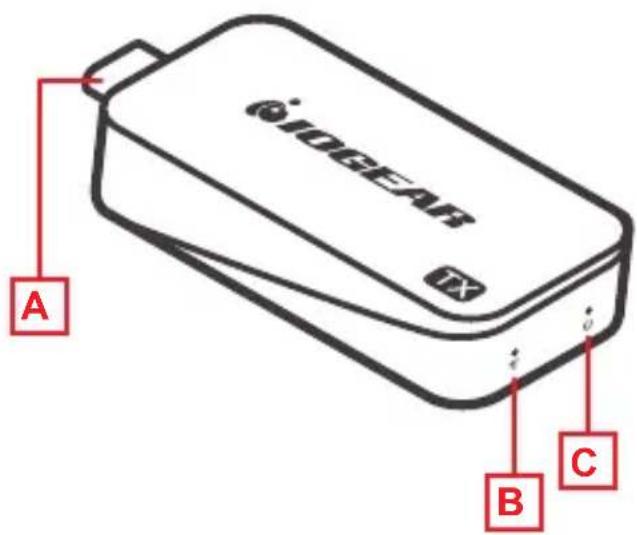

Transmisor

A. Conector macho de salida USB TIPO-C
B. Indicador de señal inalámbrica (LED rojo)
C. Indicador de encendido (LED azul)

Receptor

D. Conector macho de entrada HDMI
E. Indicador de señal inalámbrica (LED rojo)
F. Entrada de energía
G. Indicador de encendido (LED azul)

Encienda la fuente de video y la pantalla (TV o proyector). Asegúrese de que la fuente de entrada en su pantalla corresponde al puerto HDMI al que está conectado el transmisor.

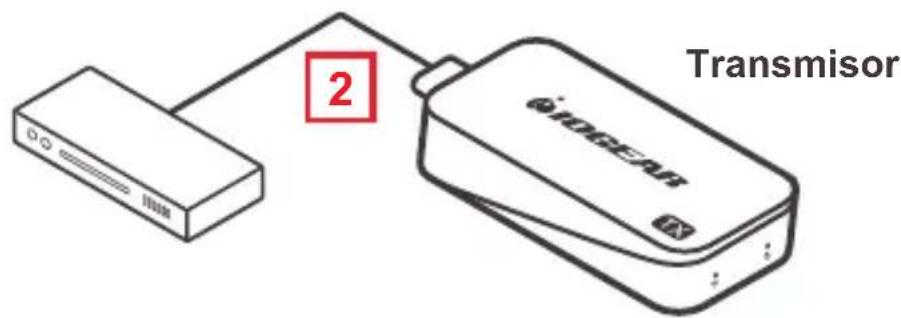

PASO 2

Inserte el transmisor en el puerto USB-C de su dispositivo de fuente de video. Su puerto USB-C debe ser compatible con el modo Alt-USB-C o el Estándar de conexión USB-C, ya que esto también transmitirá la señal de video. Si descubre que el transmisor bloqueará cualquier puerto en su computadora, use el extensor USB-C (incluido en este paquete) para liberar los puertos adyacentes

PASO 3

Tanto los LED de encendido como los inalámbricos se iluminarán de forma continua y luego el LED inalámbrico se apagará y volverá a encenderse.

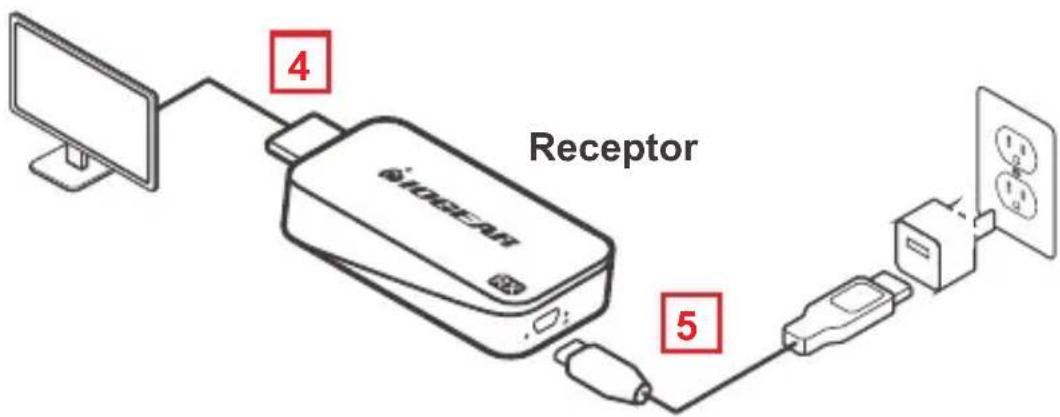

PASO 4

Inserte el receptor en una entrada HDMI de su pantalla (TV / proyector) asegurándose de que la entrada de fuente HDMI seleccionada en su pantalla coincida con el puerto al que conectó el receptor.

PASO 5

Use uno de los cables de carga USB para conectar el puerto micro USB del transmisor a un puerto tipo USB-A en el dispositivo fuente para obtener energía. En el caso poco frecuente de que el dispositivo fuente no tenga puerto USB, use un adaptador de alimentación USB de 5 V con un mínimo de salida de 500 mA

PASO 6

El LED de encendido (azul) se encenderá de forma fija y aparecerá un mensaje en su TV / proyector indicando que está esperando la conexión. Después de aproximadamente 30 segundos, el LED inalámbrico (rojo) tanto en el transmisor como en el receptor comenzará a parpadear una vez por segundo. El LED inalámbrico del transmisor se volverá sólido y el LED inalámbrico rojo del receptor continuará parpadeando cada segundo, la conexión ya está establecida.

PASO 7

El video de su dispositivo fuente ahora se duplicará en su TV / proyector.

NOTA: Recomendamos usar este dispositivo solo para uso de línea de vista ya que está diseñado como un dispositivo de corto alcance.

P: Todo está conectado, los LED de alimentación están encendidos para ambos dispositivos, pero no hay video en la pantalla de video.

A: 1. Asegúrese de que la fuente de video y la pantalla de video estén encendidas.

1. Verifique la conexión del cable HDMI en ambos lados, tanto en el transmisor como en el receptor, para asegurarse de que estén enchufados firme y completamente.

2. Verifique la selección de entrada de video en el dispositivo de visualización de video, asegúrese de que el puerto de entrada HDMI que seleccionó sea el mismo que el que realmente conectó.

3. Si aún no hay video después de algún tiempo, conecte el dispositivo fuente de video directamente a la pantalla de video con un cable HDMI para asegurarse de que no haya problemas de compatibilidad.

4. Si la conexión directa está funcionando, vuelva a conectar todo y reinicie (desenchufe y vuelva a enchufar los cables de alimentación USB) tanto del transmisor como del receptor y asegúrese de que los LED de alimentación e inalámbricos se enciendan en el transmisor y el receptor.

P: El video parpadea o no es estable en la pantalla de video.

A: 1. Compruebe la distancia y el medio ambiente; asegúrese de que ningún otro dispositivo inalámbrico con una señal fuerte esté cerca.

1. Cambie la ubicación del transmisor y el receptor para asegurarse de que los dispositivos estén dentro del rango permitido y que no haya obstáculos entre ellos, la distancia de operación de hasta 40 pies en condiciones ideales.

2. Verifique la conexión del cable HDMI en ambos lados tanto en el transmisor como en el receptor para asegurarse de que estén enchufados firmemente.

Si se ha verificado todo lo anterior y todavía no se muestra ningún video, comuníquese con el Soporte Técnico de IOGEAR para obtener más ayuda.

Garantía limitada

Información sobre la garantía

Este producto está protegido por una garantía limitada de 1 año. Para los términos y condiciones de la garantía, visite https://www.iogear.com/support/warranty

Registre el producto en línea en https://www.iogear.com/register

Información importante sobre el producto Modelo____ Número de serie____

Contacto

¡ESTAMOS AQUÍ PARA AYUDARLE! ¿NECESITA AYUDA CON ESTE PRODUCTO?

Asegúrese de:

1. Visitar www.iogear.com para más información sobre nuestros productos

2. Visitar www.iogear.com/support para ayuda en directo y soporte técnico sobre el producto

IOGEAR

Información de Conformidad

Declaración de Interferencia de la Comisión Federal de Comunicaciones

Este equipo ha sido probado y cumple con los límites para un servicio digital de Clase B, de acuerdo con la Parte 15 de las Normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a interferencias perjudiciales en entornos residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala o utiliza de forma adecuada según las instrucciones, puede provocar interferencias perjudiciales para las comunicaciones de radio. Sin embargo, no se garantiza que las interferencias no se den en una instalación en particular. Si este equipo causara interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se ruega al usuario que intente corregir la interferencia mediante una o varias de las siguientes medidas:

• Vuelva a orientar o ubicar la antena receptora.
• Aumente la distancia de separación entre el equipo y el receptor.
• Conecte el equipo a la salida dñe un circuito diferente al que se encuentra conectado el receptor.
• Consulte con su establecimiento de compra o con el representante de servicios para obtener más sugerencias.

Advertencia FCC: Cualquier cambio o modificación que no esté expresamente aprobada por la parte responsable del cumplimiento podría invalidar la autoridad del usuario para operar este equipo.

Cumplimiento CE

Este dispositivo ha sido probado y cumple con las directivas de la Unión Europea siguientes: Capacidad electromagnét ca (2004/108/CE), baja tensión (2006/95/EC) y R & TTED (1999/5/CE).
