MODE D'EMPLOI RS140F Electrolux-Rex
Notice d'utilisation
(1)
Important l'appareil
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord impérativement respecter les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.
Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.
Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si votre appareil est équipéd d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait dégager un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.
Respectez la chaîne de froid dès l'acquisition d'un alimenté jusqu'à sa consommation pour exclure le risque d'intoxication alimentaire.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
Sommaire
Avertissements importants 12
Utilisation - Mise en service / Le thermostat 14
Emplacement des denrées 14
Compartiment réfrigérateur Nos conseils pour un stockage optimal 15
Eléments modulables 15
Entretien et nettoyage Dégivrage / Nettoyage 16
Remplacement de l'ampoule / En cas d'absence prolongée ou de non-utilisation 17
En cas d'anomalie de fonctionnement 17
En cas d'arrêt de fonctionnement 17
Garantie 18
Service après-vente 18
Caractéristiques techniques Branchement électrique 18

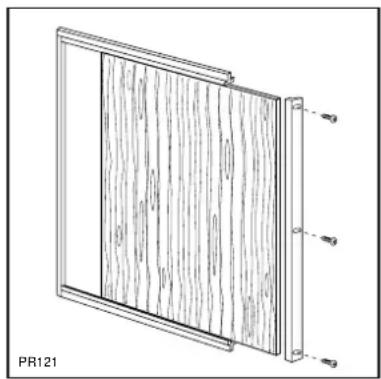

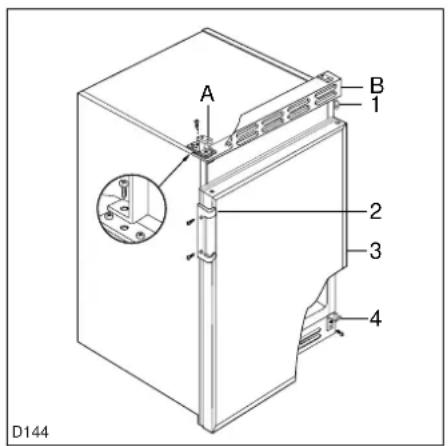

Reversibilité et habillage de la porte 19

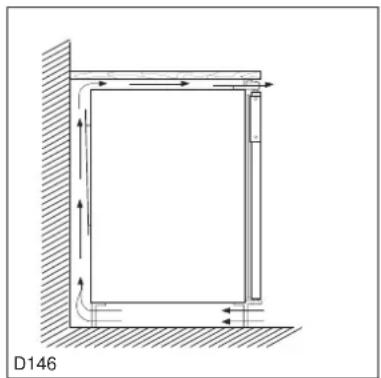

Installation - Emplacement 20

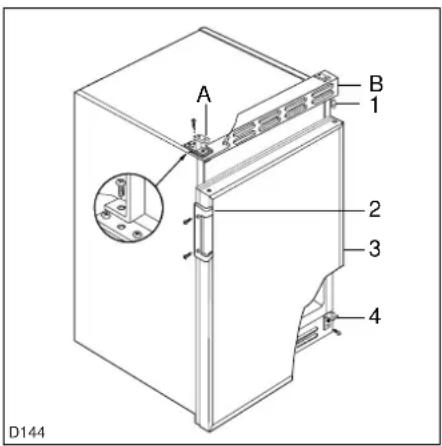

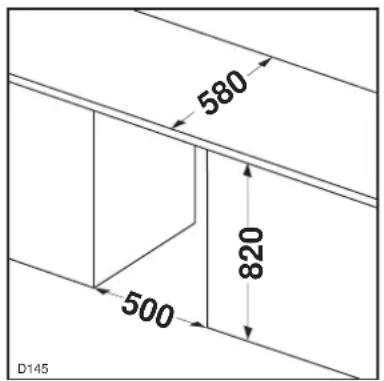

Sous-encastrement de l'ordinateur 20
Comment dire notre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Description des opérations étape par étape
Conseils et recommandations
Informations liées à la protection de l'environnement
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.
Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Utilisation
- Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
- Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
- Ne consommez pas certains produits tels que les batonnets glacés dès leur sortie de l'appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
- Les réfrigérateurs et / ou congélateurs ménagers sont destinés uniquement à la conservation et / ou congélation des aliments.
- Un produit décongelé ne doit jamais être recongelé.
- Suivez les indications du fabricant pour la conservation et / ou congélation des aliments.
- Dans tous les appareils de réfrigération et congélation, certaines surfaces peuvent se couvrir de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
- N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irrémédiablement l'évaporateur rendant du même coup l'appareil inutilisable. N'employez pour cela qu'une spatule en plastique.
- Ne décollez pas les bacs à glaçons avec un couteau ou tout autre objet tranchant.
- Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à basse température, elles pourraient éclater.
- Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les modèles qui en sont équipés).
Stockage des denrées dans les réfrigérateurs et règles d'hygiène
La consommation croissante de plats préparés et d'autres aliments fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits.
À la maison, le bon usage du réfrigerateur et le respect de règles d'hygiène rigoureuses contribuent de façon significative et efficace à l'amélioration de la conservation des aliments.
Conservation des aliments/maîtrise des températures
Stockez les aliments selon leur nature dans la zone appropriée:
Zone tempérée: Boissons, œufs, beurre, sauces industrielles et préparées, fromages à pâtes cuites, fruits et légumes frais.
Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.
Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.
L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des aliments.
- Emballer systématiquement les produits pour éviter que les denrées ne se contaminent mutuellement.
- Se laver les mains avant de toucher les aliments et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sûr, au moment de passer à table comme les règles d'hygiène l'imposent.
- Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découper sans les avoir bien nettoyés au préalable).
- Attendre le refroidissement complet des préparations avant de les stocker (exemple : soupe).
- Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
- Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.
Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et, le cas échéant, d'ajuster le thermostat en conséquence comme indiqué (page "UTILISATION").
La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d’un thermomètre placé, dès le départ, dans un récipient rempli d’eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.
Respect des règles d'hygiène
- Nettoyez fréquemment l'intérieur du réfrigérateur en utilisant un produit d'entretien doux sans effet oxydant sur les parties métalliques, puis rincez avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adaptable au réfrigérateur.
- Retirez les suremballages du commerce avant de placer les aliments dans le réfrigérateur (par exemple, suremballages des packs de yaourts). Couvrez les aliments.
- Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
Installation
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Important: en cas de dommage du câble d'alimentation, il ne doit être remplacé que par un professionnel qualifié. - L'appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil. - Suivez les instructions données pour l'installation. - Après la livraison attendez 2 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. - Cet appareil est lourd. Faites attention lors de son déplacement.
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.
Protection de l'environnement
Tous les matériels marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
le produit ou son emballage
indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de notre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
- Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C. F. C., contribuant ainsi à préserver l'environnement.
- Si vous vous débarrasssez de votre appareil, veillez à ne pas détruire les circuits frigorifiques.
- Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Veillez également à couper le câble d'alimentation électrique au ras de l'appareil.
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service après Vente.
En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.
Mise en service
Votre appareil étant destiné au stockage des aliments, prenez la précaution de nettoyer l'intérieur avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation.
Rincez et séchez soigneusement.
Attendez 2 heures avant de brancher votre appareil et de procéder au réglage du thermostat.
Le thermostat
Il commande la mise en marche et l'arrêt de l'appareil. Le repère «O» correspond à la position "arrêt". Le repère 6 correspond à la position la plus froide.
Les repères 1 et 6 étant des repères extrêmes, nous vous conseillons, lors de la mise en service, d'effectuer un premier réglage sur une position médiane en tenant compte des remarques ci-dessous. Ensuite, seule votre expérience vous permettra de déterminer la position convenant le mieux.
La température à l'intérieur de l'appareil est fonction de plusieurs facteurs, tels que la température ambience, la quantité de denrées stockées, la fréquence d'ouverture de la porte, etc...
Indicateur de température: Pour vous aider au bon réglage de votre appareil, nous avons équipé la zone la plus froide de votre réfrigérateur d'un indicateur de température.
Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que «OK» apparaisse dans l'indicateur de température.
Si "OK" n'apparaît pas, la température moyenne de la zone est trop élevée. Réglez le thermostat sur une position supérieure.
L'indication «OK» apparue en noir, celle-ci est difficilement visible si l'indicateur de température est mal éclairé.
En cas de doute ou de mauvaise visibilité, n'hésitez pas à éclairer l'indicateur à l'aide d'une lampe de poche.
À chaque modification du thermostat, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du thermostat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.
NOTA: Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription «OK» n'apparaisse pas immédiatement dans l'indicateur de température; attendez au moins 12h avant de réajuster le thermostat si nécessaire.
Emplacement des denrées
Dans un réfrigérateur la température n'est pas uniforme (à l'exception des appareils à froid ventilé ou brassé).
Chaque type d'aliment a une température de conservation idéale et donc un emplacement précis à respecter.
En réglant correctement votre réfrigérateur, vous obtiendrez des zones correspondant à chaque type d'aliments (voir chapitre «AVERTISSEMENTS IMPORTANTS» de la notice d'utilisation).
Zone la plus froide
L'espace situé directement au-dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartiment réfrigérateur.
Cette zone est délimitée par un autocollant sur la paroi de votre appareil.
La clayette située au-dessus du bac à légumes correspond au haut de la zone la plus froide. Cette clayette étant amovible, veillez à ce qu'elle soit toujours au même niveau que la limite de zone décrite sur l'autocollant, afin de garantir les températures dans cette zone.
Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature.
La zone la plus froide se situe au niveau de la clayette inférieure en verre.
Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigerateur.
Après le chargement de l'appareil et à chaque modification du thermostat, attendez la stabilisation de la température à l'intérieur de l'appareil pour procéder, si nécessaire, à un nouveau réglage. Ne modifiez la position du thermostat que d'un repère à la fois.
| Emplacement | Produits |
| Compartment basse température | Bacs à glaçons, produits surgelés et congelés, desserts glacés. |
| Compartment réfrigérateur: Clayettes supérieure et centrale | Aliments cuits, entremets et toutes denrées à consommer assez rapidement.Fromages frais, charcuterie. |
| Clayette inférieure | Viate, VOLaille, gibier et poissons crus.Temps maximum de conservation: 1 à 2 jours. |
| Bac à légumes | Légumes frais, fruits. |
| Contre-porte Les balconnets reçoivent, en bas, les bouteilles, puis en remontant les produits de faible volume et d'emploi courant (crème, yaours ...). Le beurre, les fromages cuits et les oeufs trouveront leur place dans les casiers ou étagçres appropriés. | |
Remarques: Les bananes, les pommes de terre, l'ail et les oignons ne se conservent pas au réfrigerateur. Les fromages fermentés ne seront mis au réfrigerateur que si l'on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés.
Nos conseils pour un stockage optimal
- N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).
- Respectez les conseils pour le stockage des denrées, et les règles d'hygiène alimentaire disponibles au paragraphe "Avertissements importants".
- Afin de permettre une circulation d'air correcte, ne couvrez jamais les clayettes de papier ou de feuilles en plastique. Couvrez les aliments.
- Placez les légumes dans le(s) bac(s) approprié(s).

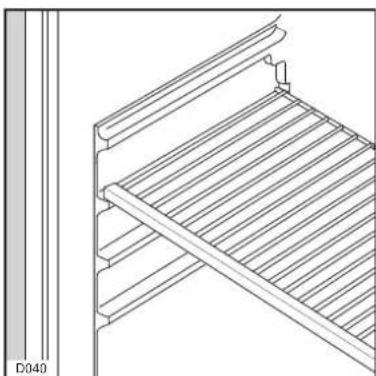

Clayettes
Les grilles se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs.

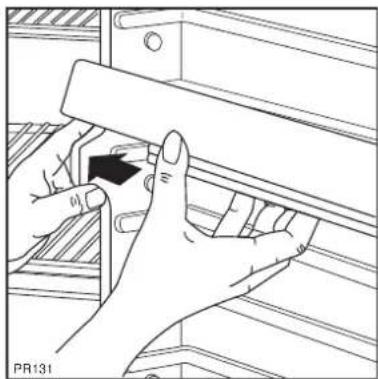

Balconnets
Il est possible de modifier la position du balconnet central dans la contre-porte selon vos besoins et le volume des denrées à stocker.
Pour le enlever, poussez-le vers le haut.
Pour un nettoyage plus soigné, les balconnets supérieur et inférieur peuvent être retirés : agir dans le sens indiqué par les flèches puis les replacer dans la même position.
La fabrication de glaçons s'effectue dans le compartiment intempérature.
Remplissez le bac jusqu'aux trois-quarts de sa hauteur, de manière à permettre l'expansion de la glace.
Si vous eau est particulièrement riche en sels minéraux (calcaire notamment), remplissez votre bac avec de l'eau minérale non gazeuse.
Les bacs en matre plastique vous assurent un démoulage plus facile.
Si toutefois vous désirez obtenir des glaçons plus rapidement, nous vous conseillons d'utiliser des bacs métalliques que vous trouverez dans le commerce.
Nous vous recommandons de faire régulièrement de nouveaux glaçons.
Démoulage des glaçons
Le démoulage des bacs en mât GRE plastique s'obtient par simple torsion.
Si vous utilisez des bacs métalliques, passez-les sous l'eau froide pour en faciliter le démoulage.
Ne décollez jamais les bacs à glaçons avec un couteau ou tout autre objet tranchant, vous risquez de détériorer irrémédiablement l'évaporateur.
Entretien
Débranche l'appareil avant toute opération.
Dégivrage
- Au cours du fonctionnement normal, l'évaporateur dans le compartiment réfrigérateur se couvre progressivement de givre.
- Chaque semaine et chaque fois que l'épaississement de givre excède 5 mm de givre, il est recommandé de procéder au dégivrage complet.
Pour effectuer un dégivrage complet, procédez de la manière suivante:
Videz complètement le compartiment basse température.
Assurez-vous que le bac situé sous l'évaporateur ait le bouchon bien fermé dans l'orifice de vidange.
Tournez la manette du thermostat sur la position «O» (arrêt).
Le dégivrage terminé, épongez le compartiment basse température et ramenez le thermostat sur une position moyenne.
Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil.
N'utilise jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.
Nettoyage
N'utilisez jamais de produits abrasifs ou caustiques ni d'éponges avec grattoir pour procéder au nettoyage de votre appareil.
N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.
Pour faciliter le nettoyage, les bacs peuvent être aisément enlevés.
Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiède et du bicarbonate de soude.
Rincez et séchez soigneusement.
Arrêt prolongé
- Débranche la prise de courant. Videz l'appareil, dégivrez-le et nettoyez-le à fond.
- Laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.
Changement de l'ampoule
- Avant de remplacer l'ampoule, mettez à l'arrêt l'appareil et débranchez-le.
- On peut accéder facilement à l'ampoule à travers l'ouverture prévue dans le diffuseur proprement dit. Si l'ampoule ne s'allume pas quand on ouvre la porte, contrôle qu'elle soit bien vissée, si le défaut persiste, changer l'ampoule.
- La puissance est indiquée sur le diffuseur.
En cas d'anomalie de fonctionnement
La fabrication de votre appareil a fait l'objet de nombreuses vérifications. Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous avant d'appeler le service après vente.
| Symptômes | Solutions |
| L'appareil vibre | Vérifiez que: • L'appareil est correctement calé (voir chapitre Installation). • L'appareil n'est pas installé contre une cloison résonnante. |
| Il y a du givre sur l'évaporateur du réfrigérateur Vérifiez que: • Le thermostat n'est pas sur une position trop élevée. • Les alimentents ne sont pas en contact avec l'évaporateur afin que l'air circule correctement. | |
| L'appareil ne fait pas suffisamment de froid dans le réfrigérateur | Vérifiez que: • L'appareil est dans une piece oè la circulation d'air est normale. • L'appareil n'est pas situé à proximité d'une source de chaleur. |
| Le réfrigérateur s'accêté de fonctionner | Vérifiez que: • Le thermostat n'est pas sur la position arrêt «O» • La prise est effectivement branchée. • Les fusibles sont en bon état et n'ont pas disjoncté. |
| L'ampoule d'éclairage ne fonctionne pas | Vérifiez que: • Le thermostat n'est pas sur la position arrêt «O» • La prise est effectivement branchée. • L'ampoule d'éclairage ne soit pas défectueuse. |
| L'appareil fait trop de bruit | • Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vapeaux. |
Si l'un de ces défauts n'est observé, il convient de consulter très rapidement le service après vente de votre magasin-vendeur afin d'éviter toute altération des alimentations. Donnez-lui la référence complète de votre appareil : ces renseignements figurent sur la plaque signalétique située à l'intérieur de l'appareil, en bas, sur le côté gauche.
En cas d'arrêt de fonctionnement
Si la panne est de courte durée, il n'y a aucun risque d'altération pour les aliments, abstenez-vous cependant d'ouvrir la porte.
Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
Service après-vente
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après-Vente.
Plaque signalétique
En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.
En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.
Caractéristiques techniques
Hauteur mm 820
Largeur mm 495
Profondeur mm 580
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatible Électromagnétique) et modifications successives.
Branchement électrique
Votre appareil ne peut être branché qu'en 230 V monophasé.
Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230V.
Important : L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF. C 15.100 et aux prescriptions de l'E.D.F.
Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF. C.15.100 et
aux prescriptions de l'E. D. F ; cette prise de courant doit impérativement être accessible.
Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié.
Cette opération ne peut être effectuée que par une personne habilitée, par un vendeur, ou par le fabricant.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.
Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou déficiente.
Reversibilité de la porte
Votre appareil est livré avec les charnières à droite, permettant une ouverture à gauche. La porte de ce réfrigérateur est réversible : son sens d'ouverture peut être modifié en fonction du souhait de l'utilisateur.
Pour changer le sens d'ouverture de la porte:
- Débranchez l'appareil.
- Dévisse la charnière inférieure (4).
- Enlevez la porte (3).
- Dévissez le pivot (1) de la charnière supérieure et vissez-le dans le trou extérieur de la charnière se trouvant sur le côté opposé.
- Remontez la porte et la charnière inférieure.
- Dévissez la poignée (2) et fixez-la sur l'autre côté de la porte.
Attention
La réversibilité de la porte une fois effectuée, contrôle ensuite que le joint magnétique adhère à la carrosserie. Si la température à l'intérieur de la pièce est trop BASSE (en hiver, p. ex.), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si on ne peut pas attendre que le joint reprenne ses dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.
Habillage de la porte
- Enlevez le côté du cadre opposé à la poignée.
- Desserrer les vis de fixation du cadre.
- Glissez le panneau décoratif et fixez à nouveau le cadre, y compris le côté enlevé précédemment.
Dimensions du panneau décoratif
Largeur 488 mm
Hauter 681 mm
Epaisseur maxi 4 mm
Emplacement
Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
Veillez à ce que l'air circule librement tout autour de l'appareil (voir instructions pour l'encastrement).
Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +10°C et +38°C. La classe d'appartenance est indiquée sur la plaque signalétique.
Au-delà de ces températures, ses performances peuvent être diminuées.
Sous-encastrement de l'appareil
La niche devra avoir les dimensions indiquées en fig.
Le kit qui est livré avec l'appareil contient une grille d'aération (B) et deux équerres (A).
- Appliquez les deux équerres (A) sur les deux charnières supérieures et fixez à l'aide des vis se trouvant dans le kit.
- Sous-encastrez l'appareil et fixez les deux équerres au plan de travail à l'aide de vis à bois.
- Appliquez la grille d’aération (B) par une légère pression.
Important Pour garer
Important
Pour garantir une bonne ventilation de l'appareil, il faut s'assurer que la grille supérieure et inférieure ne sont pas obstruées.
Electrolux Home Products France S. A. S. au capital de 67 500 000 € - 552 042 285 RCS Senlis
Pour tenir nos engagements, nous écoutons les consommateurs
Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.
Avant l'achat
Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.
Après l'achat
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
Info Conso
Electrolux
BP 50142-60307 Senlis Cedex
Tel.:0890710344 (0,15€ TTC/mn)
Fax:0344622154
E-MAIL: info.conso@electrolux.fr
Permanence téléphonique du lundi au vendredi de 8h30 à 18h00
Pour toute question technique :
Centre de Contact Consommateurs
BP 20139 - 60307 SENLIS CEDEX
Tel.: 0892682433 (0,34 € TTC/mn)
E-MAIL: ehp.consommateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
