MANUALE UTENTE RS140F Electrolux-Rex

Prodotto REX Electrolux racommando dal WWF

Istruzioni per l'installazione e l'uso

I seguenti symboli guideranno nellagettura del libretto:

Informazioni legate alla sicurezza nell'uso dell'apparecchiatura

Consigli per l'uso corretto dell'apparecchiatura e per ottenerne le migliorari prestazioni

Informazioni legate alla protezione dell'ambiente

Sicurezza

Vi preghiamo di leggere attendamente queste istruzioni prima d'installare e utilizzare l'apparecchiatura.

Queste avventenze sono state redatte per la Vostra sicurezza e per那一 che si racciano. è molto importante che quello libretto istruzioni sa conservato assieme all'apparecchiatura per qualsiastura consultazione.

Uso domestico

• I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.
• Controllare prima dell'installazione che l'apparecchiatura non sia danneggiata. In caso di danno chiamare il rivenditore.
• L'apparecchiatura è pesante e alcune parti del mobile potrebbero essere taglienti. Prestare la massima attenzione nel maneggiare l'apparecchiatura e comunque utilizzato sempre dei guanti di protezione.
• Ogni eventuale modifica che si rendesse necessaria all'impiano elettrico domestico, per poter installare l'apparecchiatura, dovrè essere eseguita solo da personale abilitato.
• Assicurarsi che la spina non venga schiacciata o danneggiata dal bianco posteriore del frigorifero/congelatore. Una spina danneggiata potrebbe surriscaldarsi e causare un incendio.
  Non collocare oggetti pesanti o il frigorifero/congelatore stesso sopra il cavo di alimentazione. Esiste il rischio di corto circuito e incendio.
• Non rimuovere il cavo di alimentazione premendo sulla sua sommità, specialmente quando il frigorifero/congelatore è stato molto alla sua sede. Un danno al cavo elettrico potrebbe causare un corto circuito, un incendio e/o uno shock elettrico.
  Non introdure apparecchi elettrici all'interno dell'apparecchiatura.
  Non mettere mai quello scomparto congelatore bibite gassate: possono esplodere.

Non mettere in bocca i cubetti di ghiaccio appena estratti dallo scomparto conservatore. Il ghiaccio cui po causare gravi lesioni.
- É pericoloso modificare o tentare di modificare le caratteristiche di quest' apparecchiatura.
- Mai riparare l'apparecchiatura da soli. Le riparazioni effettuate da persona non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.

Sicurezza bambini

• Quest'apparecchiatura è stata progettata per essere utilizzata da persone adulte. Pericolo di soffocamento! Tenere il materiale di imballaggio lontano alla portata dei bambini!
• I componenti dell'imballaggio (p.e. fogli, polistirolo) possono essere fonte di pericolo per i bambini. Pericolo di soffocamento! Tenere il materiale di imballaggio lontano alla portata dei bambini!
• Prima di rottamare vecchi frigoriferi non piè in uso, si raccomanda di renderli inservibili togliendone la spina e il cavo di rete ed eventualmente rimuovendone o distruggendone la serratura a scatto o i lucchetti. In tal modo si eviterà che i bambini,IOCANDO, possano restare imprigionati all'interno dell'apparecchio (pericolo di soffocamento!) o si trovino in altre situazioni di pericolo.

Protezione dell'ambiente

• Questa apparecchiatura non contiene, nel circuito refrigerante e nell'isolamento, gas refrigeranti nocivi per l'ozono. L'apparecchiatura non deve essere smaltita con rifiuti urbani e rottami. Deve essere evitato il danneggiamento del circuito refrigerante, soprattutto nella parte posteriore vicino al condensatore grigliato. Informazioni sui centri di raccolta vengono forniti dall'autorità comunale.

Indices

Sicurezza 2
Smaltimento 3
Uso Prima della messa in funzione / Messa in funzione / Regolazione della temperatura. 3
Equipaggiamento interno / Consigli 4
Manutenzione Sbrinamento / Pulizia / Sostituzione della lampadina 5
Se qualcosa non funziona / Assistenza tecnica e ricambi / Caratteristiche tecniche 6
Installazione Posizionamento / Collegamento elettrico 7
Reversibilità della porta 8
Sottotavolabitte nei mobili da cucina 9

Smaltimento

Informazione sull'imballaggio dell'apparecchio

• I materiali usati in questa apparecchiatura contrassegnati dal symbolo sono riciclabili.

PE<=polietilene >PS<=polistirolo schiumoso >PP<=polipropilene

Tutti i materiali di produzione impiegati sono tollerabili per l'ambiente!

Smaltimento di apparecchi vecchi

Il significato sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparentecchiamate elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni piè dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

Uso

Prima della messa in funzione

Lasciare l'apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all'olio di refluire nel compressore.

• Prima dell'uso e del collegamento elettrico pulire tutte le parti interne con acqua tiepida e sapone neutro allo scopo di togliere il caratteristico odore di nuovo, indi asciugare accuramente.

Non usare detersivi nè polveri abrasive che si sono dannose alle finiture.

• Togliere nastri adesivi e distanziatori utilizzati per il trasporto.

Messa in funzione

• Inserire la spina nella presa di corrente e ruotare in senso orario la manopola del termostato或者其他 la posizione di arresto «O».
• La manopola del termostato si trova in alto a destra nelle scomparto frigorifero e regola la temperatura dell'apparecchiatura.
• Selezionare la posizione del termostato in funzione del freddo desiderato.

Regolazione della temperatura

• La posizione corretta va individuata tenerendo conto che la temperatura interna dipende da questi fattori:
• la temperatura ambiente
• la frequenza di aperture della porta

• la quantità di alimenti conservati

• la collocazione dell'apparecchio.

• La temperatura è regolata automaticamente e può essere aumentoata oppure diminuita.
• Posizione, 1^n = temperatura interna piè calda
• Posizione „6" = temperatura interna piè fredda
• Posizione „0“ = raffreddamento disinserito

La posizione intermedia è la piè indicata.

Equipaggiamento interno

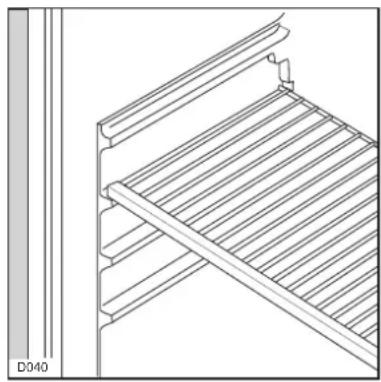

Ripiani vivande/Mensole

• Per una accurata pulizia i ripiani e le mensole possono essere tolti.
• Sulle pareti della cella sono ricavate delle guid chec consentono uno spostamento delle griglie o dei ripiani in posizioni diverse.
• Tirare a quello proposito il ripiano in avanti finché quello non si lascia oscillare verso l'alto oppure il basso per poterlo estrarre.

L'insertimento in un'altra altezza avviene nel senso inverso.
i Per permettere una corretta circolazione dell'aria, non si deve togliere il ripiano vetro,.).. i cassetto/i verdura e la mensola inferiore della porta.

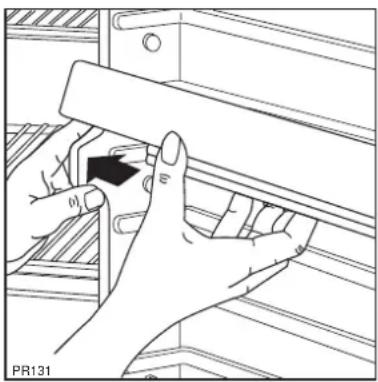

- Le mensole della controporta possono essereambiate di posizione.

• forzare gradualmente la mensola nel senso indicate dalle frece fino ad ottenere lo sganciamento, indi rimontarla nella posizione desiderata.

Cubetti di ghiaccio

Il frigorifero è equipaggiato con una o piè vaschette per la formazione dei cubetti di ghiaccio. Dette vaschette vanno riempite di acqua potabile e riposte nelle scomparto ghiaccio.

Si raccomanda di non usare utensili metallici per staccare le vaschette.

i Consigli

Risparmio di energia

• Non installare l'apparecchio in prossimità di cucine, termosifoni o altri fonti di calorie. Se la temperatura ambiente è elevata, il compressore si insertisce piè spesso e piè a lungo. Vedi capitolo "Installazione".
• Tenere aperta la porta soltanto per il tempo strettamente necessario.
  Non introdure mai vivande ancorta calde nell'apparecchio, bensi lasciare che prima si raffreddino.
• Sulle posizioni di massimo freddo, con temperatura ambiente elevata, ed una notevole quantità di alimenti, il funzionamento può continuo, con formazione di brina o ghiaccio sulla parete posteriore della cella. In tal caso è necessario ruotare la manopola su una posizione di minor freddo, in modo da consentire un minor consumo di energia elettrica.
• Non regolare la temperatura su valori piè freddi del necessario.
• Pulire il condensatore e il motocompressore situati sulla parete posteriore dell'apparecchiatura con una spazzola o un aspirapolvere.

Consigli per la refrigerazione

• Non introdurre nella cella vivande calde o liquidi in evaporazione;
• coprire o avvolgere gli alimenti, specie se contengono aromi;
• disporre gli alimenti in modo che l'aria possa circolare liberamente attorno ad essi.

Alcuni consigli pratici:

• Carne (di tutti i tipi): va avvolta in sacchetti di plastica e posta sul vetro sopra il cassetto verdura. In esta posizione si potrav Conservare per uno o due giorni al massimo.
• Cibi cotti piatti freddi ecc. devono essere ben coperti e possono essere disposti su qualsiasi ripiano.
• Frutta e verdura: saranno messe, previa pulitura, nel/nei cassetto/i previsto/i a tale scopo.

• Burro e formaggio: devono essere conservati negli appositi contentitori o avvolti in fogli di plastica o alluminio per evitare il contatto con l'aria.

• Latte in bottiglia: ben chiuse poste nel portabottiglie.

Banane, patate, cipolla ed aglio, se non sono confezionati non vanno messi in frigorifero.

Manutenzione

Staccare la spina dalla presa di corrente prima di eseguire qualsiasi operazione.

Sbrinamento

Durante il funzionamento l'evaporatore dello scomparto refrigerante si copre progressivement di brina. Tale brina, essendo un isolante termico che ostacola la trasmissione del freddo, è opportuno eliminarla. In caso contrario si avrà una forte diminuzione di freddo all'interno del vano interessato ed un aumento del consumo di energia elettrica.

Per eseguire lo sbrinamento procedere come segue:

1. Porre la manopola del termostato in posizione "O" (arresto),

2. a sbrinamento avvenuto sare necessario togliere l'acqua derivante dallo sbrinamento che si è raccolta nella vaschetta posta sotto l'evaporatore;

3.asciugare accuramente lo scomparto e insertire nuovamente il tappo di chiusura.Ruotare la manopola del termostato及其他 la posizione "O", in una posizione intermedia.

Si raccomanda di non impiegare utensili metallici per asportare la brina onde evitare gravi danni all'apparecchio.

Non usare alcun dispositivo meccanico o altri mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.

Pulizia

Si raccomanda di non impiegare utensili metallici per pulire onde evitare gravi danni all'apparecchio.

Non impiegare mai delle sostenze detergenti graffianti. Non utilizzato prodotti spray per lo sbrinamento, poiché possono nuocere alla salute e/o contenere sostenze dannose per i materiali plastici.

Pulire l'interno con acqua tiepida e bicarbonato di soda. Risciacquare e asciugare accuratamente.

Quando I'apparecchiatura non è in funzione

Staccare la spina dalla presa di corrente. Togliere tutti gli alimenti e pulire l'apparecchiatura lasciando la porta socchiusa per evitare la formazione di odori sgradevoli.

Sostituzione della lampadina

La lampada di illuminazione dello scomparto refrigerante è facilitamente accessibile attevadosl'apertura prevista nel diffusore stesso.

Qualora, a porta aperta, la lampada non si accendesse, controllare che sia avvitata bene; se il difetto rimane sostituire la lampada con una di pari potenza (la potenza massima è riportata sul diffusore luce).

Qualora l'apparecchiatura presentasse quale disfunzione, è bene controllare:

DISTURBO RIMEDIO
Le derrate sono troppo calde.	Temperatura non correttamente regolata; consultare il paragrafo "Regolazione della temperature.L'apparecchiatura è installata accanto ad una fonte di calorie; consultare il paragrafo "Installazione".La porta è rimasta aperta a lungo; tenere aperta la porta soltanto per il tempo strettamente necessario.Nell'arco delle ultime 24 ore sono state introdotte grande quantità di vivande calde; regolare temporaneamente il termostato su una posizione più fredda.
L'apparecchiatura raffreddaccessivamente.	Regolare il termostato su una posizione più calda.
Il compressore lavora continuamente.	Regolare il termostato su un numero più basso.Controllare che ci saia un'adeguata areasonazione e che le aperture per la ventilazione siano libero da agli ostruzione.La causa potrebbe essere l'introduzione di grande quantità di vivande e/o frequenti aperture/chiusure della porta.
Acqua dentro e/o fuori del frigorifero.	A voltecision è normale.
Rumori di servizio	A voltecision è normale. Ogni volta che il compressore si inserisce e disinserisce, si sentono degli scatti.Quando la sostanza refrigerante fluisce negli stretti tubi, si possono dei rumori di gorgigliamento. Anche dello disinserimento del compressore è udibile per breve tempo questo rumore.Non appena il compressore incomincia a lavorare, si sente il relativo ronzio.Assestamento della struttura del mobile.

Assistenza tecnica e ricambi

Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene consultare la Vostra cartolina di garanzia e chiamare il Centro di Assistenza Tecnica piè vicino.

Per un sollecito intervento è importante, all'atto della chiamata,indicare il tipo di difetto e provvedere sempre le seguenti informazioni relative all'apparecchiatura:

Questeindicazioni sono riportate sulla targa matricola situata nell'interno dell'apparecchio.

Allo scopo di aver rapidamente a portata di manotti tutti i dati, si consiglia di annotarli qui.

Caratteristiche tecniche

Dimensioni
Altezza 820 mm
Larghezza	495 mm
Profondità	580 mm

I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell'apparacchiatura.

Osservare durante il trasporto e l'installazione dell'apparecchio che non venga danneggiato alcun elemento della circolazione della sostanza refrigerante.

• Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell'apparecchiatura, si riscaldano sensibilmente. Assicurarsi quando che I'installazione venga eseguita come da istruzioni riportate sul libretto. Un'aerazione insufficiente compartera sicuramente un cattivo funzionamento e dei danni all'apparecchiatura.
• Importante: se il cavo di alimentazione si danneggiasse, dovrè essere sostituito da uno speciale cavo o assieme disponibili presso il costruttore o il servizio di assistenza.

Posizionamento

• Sballare l'apparecchiatura e controllare che sia in buone condizioni e priva di danni provocati dal trasporto.
• Collocare l'apparecchiatura lontana da fonti di calore e esposizione diretta ai raggi solari.
• Mantenere una adeguata ventilazione.
• Per un buon funzionamento dell'apparecchiatura assicurarsi che le griglie di aerazione superiore e inferiore siano sempre libero in modo da garantire una corretta circolazione dell'aria necessaria al raffreddamento del compressore e del condensatore.

La classificazione climatica è riportata sulla targa matricola situata a sinistra nell'interno della cella dell'apparecchio.

Classificazione climatica	per temperature ambientali di
SN da +10 fino a	+32°C
N	da +16 fino a +32°C
ST	da +18 fino a +38°C
T	da +18 fino a +43°C

Collegamento elettrico

Assicurarsi prima di insertire la spina nella presa di corrente, che la tensione e la frequenza riportate sulla targhetto matricola corrispondano a quella dell'impiano domestico

E ammessa una oscillazione di ± 6% sulla tensione nominale.

Per il funzionamento a tensioni diverse si dovrare utilizzare un autotrasformatore di potenza adeguata.

Importante E indispen

E indispensablehe l'apparecchiatura si a collegata aduna efficiente presa di terra.

A tale scopo la spina del cavo di alimentazione è dotata dell'apposto fatto.

Qualora la presa di corrente dell'impianto domestico non sia collegata a terra, allacciare l'apparecchiatura ad un impianto di terra a parte, conformmente alle norme in vigore, consultando in proposito un technician specializzato.

La Casa Costrutrice declina ogni responsabilità qualora但这a normal antinfortunistica non fosse rispetto.

Questa apparecchiatura è conforme alle seguenti. Direttive Comunitarie:

-73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

• 87/308/CEE del 2/6/87 (Soppressione dei disturbi radio).
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

L'apparecchio deve poter essere scollegato, alla rete; è quindi necessario che la spina rimanga accessibile ad installmentazione avvenuta.

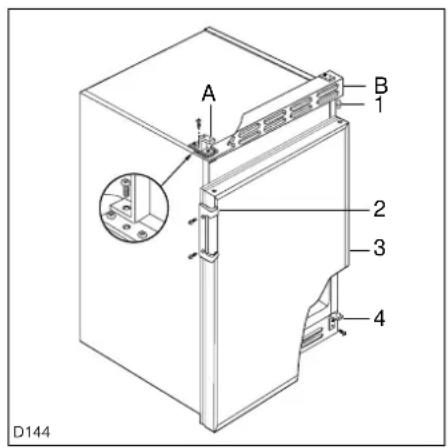

Reversibilità della porta

Per l'inversione operare come segue:

1. smontare la cerniera inferiore (4);
2. smontare la porta (3);
3. svitare il perno (1) alla cerniera superiore e riavitarlo nel foro esterno della cerniera montata sul lato opposto;
4. rimontare la porta e la cerniera inferiore;
5. smontare la maniglia (2) e rimontarla sul lato opposto.

Ultimata la reversibilità della porta, controllare che la guarnizione magnetica sia aderente al mobile. Se la temperatura ambiente è fredda (ad es. in inverno), può succederere che la guarnizione non aderisca perfettamente al mobile. In tal caso attendere il naturale rinvenimento della guarnizione stessa oppure accelerare tale過程o riscaldando la parte interessata con un normale asciugacapelli.

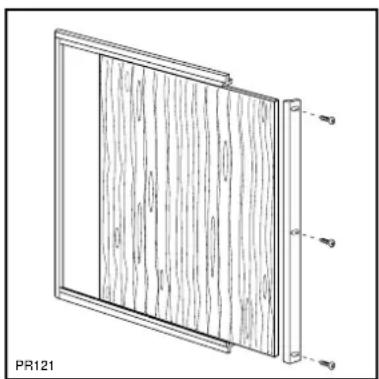

Pannellabità della porta

1. Smontare il lato laterale della cornice della porta privo di maniglia;
2. svitare parzialmente tutte le rimanenti viti di fissaggio della cornice;
3. infrilare il pannello porta dal lato privo di cornice,\ quindi rifissare alla porta la cornice compreso il\ lato totto in precedenza.

Dimensioni del pannello

Lunghezza 488 mm

Altezza 681 mm

Spessore massimo 4 mm

Sottotavolilità nei mobili da cucina

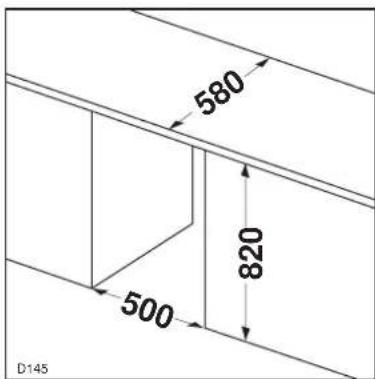

Dimensioni del vano

Le dimensioni del vano per l'insertimento dell'apparecchiatura in un mobile componibile devono essere quale indicate nella figura.

Inserimento nell'apparecchiatura nel vano

Il frigorifero è corredato da un apposto «kit» comprehente:

• una griglia di aerazione (B);

• due squadrette (A) di fissaggio al mobile.

• Applicare le due squadrette (A) in corrispondenza delle cerniere superiori, utilizzato, per il fissaggio, le viti fornite con il kit.

• Inserire il frigorifero nel vano e fissare le due squadrette al mobile componibile con due viti da legno.

1. Inserire a pressione la mascherina (B) nella propria sede.
