MODE D'EMPLOI D862L Campomatic
Nous vous remercions d'avoir choisi notre produit.
Avant de brancher et d'utiliser l'appareil, nous vous conseillons de lire attentivement le présent manuel d'instructions.

La connaissance du fonctionnement de l'appareil vous permettra de l'utiliser correctement et en toute sécurité. Vous trouverez dans ce manuel d'instructions les caractéristiques techniques du séchoir à linge et une série d'informations utiles concernant son fonctionnement, le tout conçu de manière à vous aider à obtenir la meilleure performance possible de votre appareil. Si l'appareil est revendu ou donné à des tiers, n'oubliez pas de remettre ce manuel d'instructions au nouvel utilisateur.
MODÈLE : .... DATE D'ACHAT : / /
NUMÉRO DE FABRICATION :
TABLE DES MATIÈRES

REMARQUES ET CONSEILS POUR L'UTILISATEUR
- Données techniques 19

DESCRIPTION DE LA MACHINE 21-23

INSTALLATION DE LA MACHINE 21-22
• Installation 21
• Nivellement du sèche-linge 22
- Connexion du tuyau d'évacuation de l'air 22
- Branchement à l'installation électrique 23

EMPLOI DE LA MACHINE 23-25
• Description des fonctions 23-24
- Hublot 24
• Pour effectuer correctement le séchage du linge 24
- Précautions à adopter pour les tissus 25
• Tableau des programmes 25
- Poids du linge 25

ENTRETIEN 26
- Nettoyage du filtre 26
- Localisation des pannes 26
• Solution des problèmes 26 - Accessoires fournis sur demande 26
REMARQUES ET CONSEILS POUR L'UTILISATEUR

DONNÉES TECHNIQUES
| Dimensions: | Largeur cm.: | 59.5 |
| Hauteur cm.: | 85.0 | |
| Profondeur cm.: | 57.0 | |
| Contenance Max. | Voir plaquette des caractéristiques | |
| Puissance Nominale | Voir plaquette des caractéristiques | |
| Tension | Voir plaquette des caractéristiques | |

Avant de raccorder l'appareil, lire attentivement les instructions. Les réparations dues à des connexions inappropriées ou à une utilisation incorrecte de l'appareil ne sont pas couvertes par la garantie.
Ce séchoir à linge est destiné à un usage exclusivement domestique. Tout autre emploi doit être considéré comme impropre et donc dangereux.
Conserver ce manuel près de l'appareil, pouvoir toujours le consulter facilement, si nécessaire.
Toute modification ou tentative d'altération l'appareil peut être une source de danger pour l'utilisateur et endommager le produit.
Au moment de la livraison, contrôlez si l'appareil a été endommagé durant le transport. Si relevez des dommages, informez le revendeur sans délai.
▼ Ne pas couvrir le séchoir avec du linge ou d'autres objets.
Lorsque vous placez l'appareil, assurez que le câble électrique ne soit ni plié ni écrasé et vérifi ez son accessibilité.
Après l'emploi du séchoir, refermer toujours le hublot. De cette manière, vous éviterez que les grimpent sur la porte et puissent renverser le séchoir.
L'appareil ne doit pas être utilisé par des enfants sans surveillance.
Rappelez-vous que durant le cycle de séchage, le tuyau d'évacuation devient chaud et peut atteindre des températures supérieures à 60°. Évitez de toucher cet élément avant d'avoir terminé le cycle de refroidissement.
▼ Ne pas utiliser l'appareil pour sécher sale.
Ne pas sécher du linge souillé d'huile de cuisine, pétrole, acétone, essence, kérosène, détachant, térébenthine et cire.
Éliminer ces substances avec un lavage à l'eau chaude et une grande dose de détergent avant de charger le linge dans le séchoir.
▼ Ne pas sécher de vêtements non lavés.
Ne pas sécher d'objets en caoutchouc-mousse et latex, les imperméables, les tissus imperméabilisés, les matelas en caoutchouc, les moulés, les vêtements ou coussins rembourrés de caoutchouc-mousse parce que toutes matières pourraient fondre et endommager reste du linge ou l'appareil.
En cas de revente ou de transfert de l'appareil, n'oubliez pas de remettre aussi cette notice. Cela aidera le nouveau propriétaire à utiliser le séchoir correctement et en toute sécurité.
N'essayez pas de réparer seuls d'éventuelle pannes de l'appareil ; les réparations effectuées par du personnel non professionnel peuvent causer de sérieux dommages et annuleront tout droit à une réparation sous garantie.
La réparation de l'appareil doit être effectuée uniquement par du personnel autorisé par nos centres d'assistance. Toutes les réparations doi-
vent être effectuées en utilisant exclusivement des pièces détachées originales.
Essorer ou bien tordre le linge avant de le charger plains le séchoir. Le linge essoré sèchera plus vite.
Nettoyer soigneusement le filtre après chaque emploi du séchoir de manière à garantir une parfaite circulation de l'air.
Ne pas brancher ou débrancher la fi che de la prise de courant avec les mains humides.
Le séchoir doit être raccordé à une prise de courant munie d'un système effi cace de mise à la terre conforme aux règlements sur la sécurité en vigueur.
Ne pas utiliser de rallonges ou d'adaptateurs multiples pour raccorder l'appareil au réseau
Ne pas exposer l'appareil aux agents atmosphériques.
Avant d'effectuer l'entretien ou le nettoyage de m'appareil, n'oubliez pas de débrancher la fi che électrique. Ne pas tirer sur le câble électrique pour débrancher l'appareil, mais saisir la fi che.
Cet appareil ne doit pas être utilisé par des enfants ou personnes à capacités physiques, sensorielles ou mentales réduites, ou n'ayant pas la connaissance requise, à moins d'être supervisés par une personne compétente qui en prendra la responsabilité.
Get appareil ne doit pas être utilisé par des enfants ou personnes à capacités physiques, sensorielles ou mentales réduites, ou n'ayant pas la connaissance requise, à moins d'être supervisés par une personne compétente qui en prendra la responsabilité.

Avant de raccorder l'appareil, lire attentivement les instructions. Les réparations dues à des connexions inappropriées ou à une utilisation
incorrecte de l'appareil ne sont pas couvertes pas la garantie.
LE CONSTRUCTEUR NE PEUT PAS ÊTRE RETENU RESPONSABLE D'ÉVENTUELS INCIDENTS CAUSÉS PAR LA NON-OB- SERVANCE DES NORMES DE SÉCURITÉ ET DES INDICATIONS DE CETTE NOTICE D'EMPLOI

Cette machine est un électroménager qui sèche tout type de tissu lorsque vous le souhaitez.
La structure a été réalisée en panneaux de tôle traités et vernis, de façon à ce que ses caractéristiques esthétiques puissent rester inaltérées au cours du temps.
Le moteur et toutes les parties en mouvement ont été conçus et réalisés de façon à assurer le maximum de silence.
Le tableau des commandes offre la possibilité d'utiliser aisément tous les programmes de séchage que l'on souhaite exécuter.
Le hublot très ample facilite le chargement et le déchargement du linge.


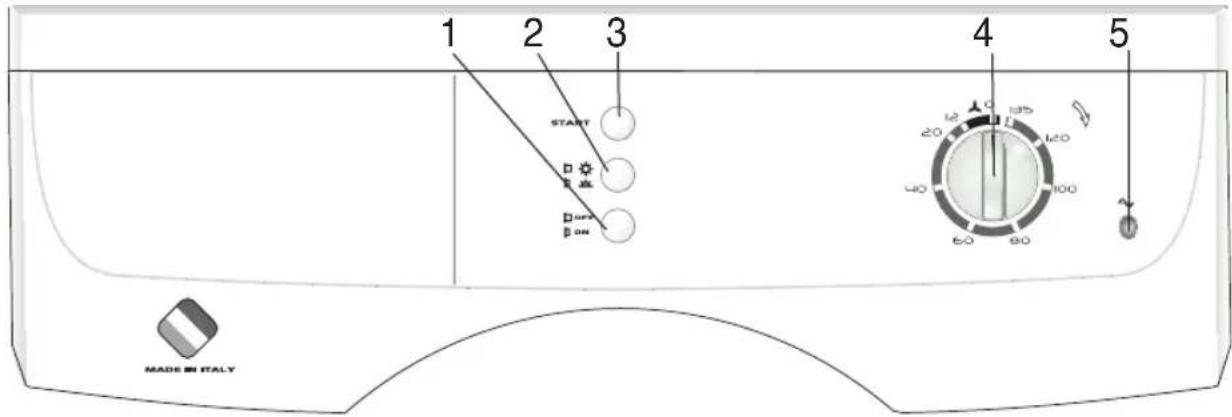

1 2 3 4 5 START 20 120 100 60 80 MADE DI ITALY1 - Touche Marche/Arrêt
2 - Touche séchage délicat ou énergique
3 - Touche Départ
4 - Manette de réglage des temps de séchage
5 - Voyant de contrôle sèche-linge allumé

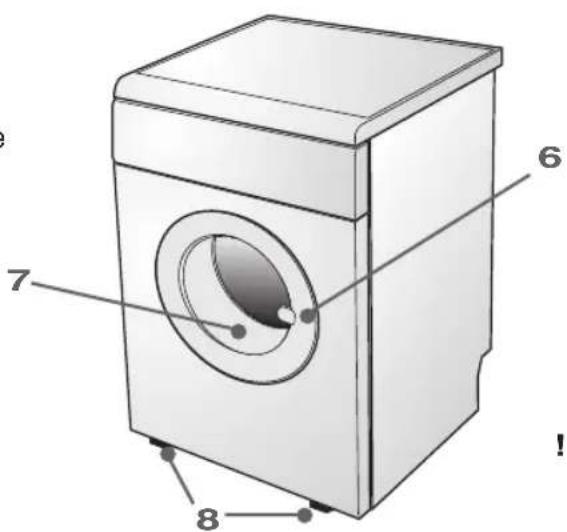

6 - Hublot
7 - Filtre
8 - Pieds réglables
9 - Sortie de vidange
10 - Raccord de couplage
11 - Tuyau de vidange
12 - Support tuyau

L'installation doit être effectuée par un personnel professionnellement qualifié, en respectant les instructions fournies par le constructeur, étant donné qu'une installation erronée pourrait provoquer des lésions aux personnes et endommager des objets.
▼ Installer le sèche-linge à proximité d'une fenêtre, afin de faciliter l'évacuation de l'air humide.
Utiliser le tuyau d'évacuation de l'air pour éviter la formation de condensat et le fixer dans le trou A qui se trouve dans la partie arrière en bas de la machine (fig. 3).
INSTALLATION
▼ Ne jamais couvrir le prises d'air qui se trouvent à l'arrière de l'appareil.

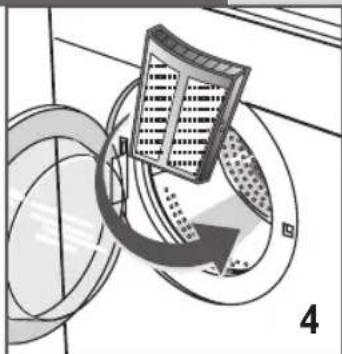

▼ Mettre le fi ltre dans la position d'emploi (fi g. 4).
Nettoyer l'intérieur du tambour de séchage au moyen d'un chiffon humide, pour éliminer la poussière qui pourrait éventuellement se déposer dans ce dernier.

Pieds réglables. Mettre le sèche-linge en position verticale, de façon à ce qu'il soit solidement en appui sur les quatre pieds. Effectuer le nivellement de la machine en réglant le pieds, comme indiqué ci-après.
▼ Soulever légèrement la machine.

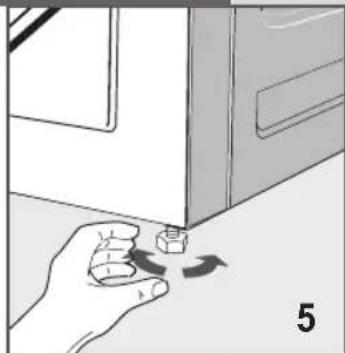

▼ Régler les pieds à la bonne hauteur (fi g. 5).
▼ Baisser la machine.
Une machine dont le nivellement n'est pas correct est susceptible d'endommager les roulements et de s'abîmer prématurément. Ce sèche-linge ne nécessite pas de fi xation au sol.

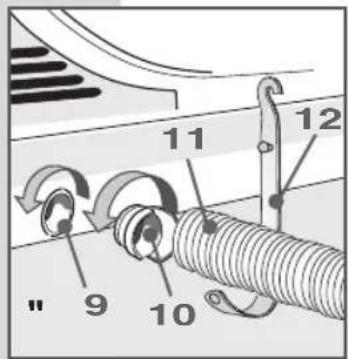

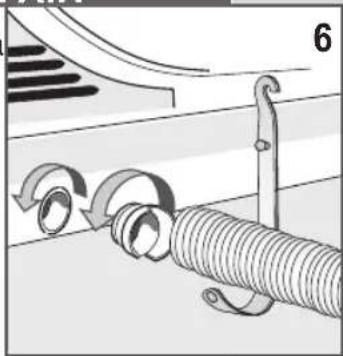

Connector le tuyau d'évacuation de l'air à la sortie d'évacuation qui se trouve à l'arrière du sèche-linge (fi g.6).
▼ Connecter une extrémité du tuyau au raccord fourni avec l'appareil.
Tourner le raccord (en même temps que le tuyau) dans le sens contraire à celui des aiguilles d'une montre, dans le trou de vidange sur le sèche-linge.
Pousser le tuyau à l'extérieur depuis l'arrière de la machine à gauche ou à droite, à travers le logement sur le fond de la carcasse de la machine.
Positionner l'autre extrémité du tuyau à proximité d'une fenêtre ou d'une sortie de ventilation vers l'extérieur. Si cela ne devait pas être possible, il faudra s'assurer que la pièce soit correctement ventilée lorsque la machine est utilisée. Se servir du support fourni avec l'appareil pour fi xer le tuyau (fi g. 7).

Important: le tuyau d'évacuation de l'air doit être connecté même si l'air n'est pas évacué à l'extérieur, autrement le sèche-linge absorberait à nouveau l'air humide évacué et prolongerait le cycle de séchage. L'air humide est en outre susceptible d'endommager le sèche-linge. Uniquement l'air chaud et humide est évacué par le tuyau d'évacuation de l'air; l'air évacué n'est pas dangereux mais, de tout manière, il ne doit pas être dirigé vers les personnes, les animaux ou les plantes.
Important: L'air à la sortie ne doit jamais être évacué dans une conduite utilisée pour l'évacuation des fumées générées par des appareils qui brûlent des gaz ou tout autre type de combustible.

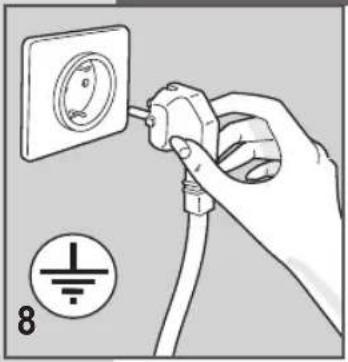

BRANCHEMENT ÉLECTRIQUE

S'assurer que la tension électrique indiquée dans les données techniques sur la plaquette des caractéristiques, située dans la partie arrière de l'appareil, corresponde à celle du réseau électrique.
Les paramètres du disjoncteur différentiel, des câbles électriques et prise du réseau doivent être en mesure de supporter la charge maximum uée sur la plaquette des caractéristiques.
La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Si tel n'est pas le cas, le producteur n'assumera aucune responsabilité en cas d'accidents (fi g.8).
Si le câble d'alimentation est abîmé, il faudra contacter le centre du service après-vente technique spécialisé.
Il est interdit de brancher le sèche-linge au réseau électrique en utilisant des éléments indirects, tels que rallonges ou prises multiples.
Positionner l'appareil de façon à ce que le câble d'alimentation soit facilement accessible, de façon à pouvoir le débrancher en cas de nécessité.

Important: À la fi n du cycle de séchage, débrancher le sèche-linge du réseau, afi d'empêcher que les enfants puissent éventuellement le mettre en fonction.
EMPLOI DE LA MACHINE

DESCRIPTION DES FONCTIONS

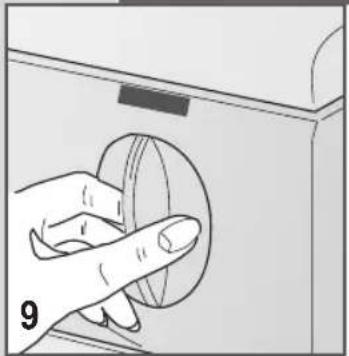

Bouton de réglage des temps de séchage: Tourner le bouton pour sélectionner les temps de séchage souhaités (fi g.9).
(voir tableau des programmes pour le choix du programme, en fonction du type de tissu)
À la fin de chaque cycle, il y aura une période de refroidissement de 10-15 minutes, pendant laquelle la machine restera allumée.


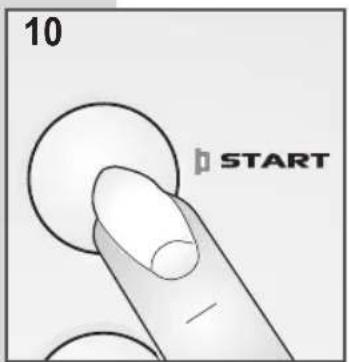

10 START▼ Touche Départ : Appuyer sur cette touche pour faire démarrer le cycle de séchage (le voyant de contrôle s'allumera)


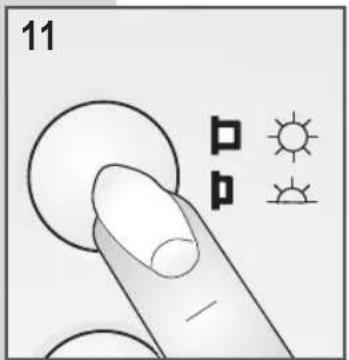

11 P P▼ Touche séchage délicat ou énergique: en appuyant sur cette touche, on peut choisir le type de séchage qui sera effectué: Énergique ou délicat (fi g.11).
DESCRIPTION DES FONCTIONS

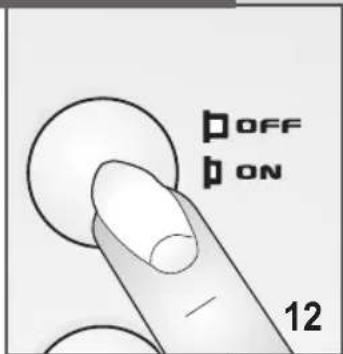

▼ Touche Marche/Arrêt: Appuyer sur cette touche pour mettre la machine en marche.


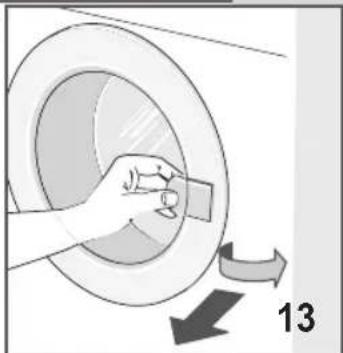

Le sèche-linge est du type à chargement frontal. Tirer le bouton en avant sans forcer, puis ouvrir délicatement le hublot. La machine se bloque quand le hublot est ouvert pendant le cycle de séchage. Le tambour continue de tourner, puis il ralentira son mouvement jusqu'à l'arrêt complet.

Important:
▼ Pendant le cycle de séchage, le linge sera - bien entendu - chaud. Le linge est refroidi pendant le cycle de refroidissement.
▼ Ne jamais ouvrir le hublot pendant la phase de séchage, afi n d'éviter de se brûler à cause de la vapeur chaude ou bien du linge en question.

Suivre les instructions indiquées aux points suivants:
A
▼ Effectuer l'essorage du linge.
B
Subdiviser le linge en fonction du type ou des fi bres de tissu.
▼ Fermer les fermetures éclair et les boutons, sans oublier de vider les poches des vêtements.
▼ Retourner les pull-overs.
C
▼ Ouvrir le hublot.
▼ Charger le linge dans le panier, sans oublier d'introduire les draps par un coin.
Nous recommandons de charger en même temps des pièces de linge de différentes dimensions (petites et grandes).
D
E
▼ Fermer le hublot.
S'essuyer les mains (ne jamais toucher des appareils électriques avec les mains mouillées).
▼ Vérifi er que la touche ON/OFF soit sur la position OFF.
Insérer la fi che dans la prise électrique.
▼ Appuyer sur la touche Marche/Arrêt pour allumer la machine.
▼ Choisir le cycle de séchage le plus approprié (voir tableau des programmes)
Presser la touche DÉPART pour faire démarrer le cycle de séchage.
F
Pour arrêter la machine pendant le cycle de séchage, il suffi t d'ouvrir le hublot (le tambour cessera de tourner)
Pour continuer le cycle de séchage, fermer le hublot.
Pendant le cycle de séchage, augmenter ou réduire le temps de séchage au moyen du sélecteur temporisateur, en tournant le bouton dans le sens des aiguilles d'une montre.
G
Après avoir retiré tout le linge sec, nettoyer le fi ltre comme indiqué ci-après:
- soulever le fi ltre;
- ouvrir le fi ltre et le nettoyer au moyen d'une brosse souple;
- fermer le filtre et le remettre dans son logement;
- le fi ltre devrai être nettoyé périodiquement avec de l'eau savonneuse, afi n d'éliminer même les particules les plus petites.
▼ Débrancher la fi che de la prise.
PRÉCAUTIONS À ADOPTER POUR LES TISSUS
En cas de doutes quant au type de tissu, contrôler l'étiquette sur la pièce en question. Presque toutes les pièces de linge qui peuvent être séchées reportent l'indication spécifique attestant qu'ils peuvent être séchés à la machine. Afin d'éviter l'électricité statique sur le linge, pendant les cycles de rinçage de la machine à laver le linge, il faut utiliser un adoucissant. Sortir immédiatement du tambour les pièces de linge synthétiques, afin d'éviter qu'elles se froissent.
TABLEAU DES PROGRAMMES
| Tissu | Poids du linge sec | Type de séchange devant entre adopté | Temps exprimés en minutes | |||
| sèchage pour armoire | sèchage pour fer à repasser | sèchage un peu mouillé | ||||
| PROGRAMME DE CONTRÔLE TEMPORISATEUR | ||||||
| Coton/Lin | ![]() | 8,0 kg | [T000] | 80-120 min. | 50-80 min. | 50-80 min. |
| Coton/Lin | [2XXD] | 4,0 kg | [KY0K] | 60-100 min. | 40-60 min. | 30-50 min. |
| PROGRAMME DE CONTRÔLE TEMPORISATEUR | ||||||
| Synthètiques | 4,0 kg | 50-80 min. | 40-60 min. | — | ||
| Mixte tissu | 2,0 kg | 30-40 min. | 20-30 min. | — | ||
PROGRAMME DE CONTROLE TEMPORISATEUR
Synthètique: ![]() | 4,0 kg | ![]() | 50-80 min. | 40-60 min. | — |
Mixte tissu ![]() | 2,0 kg | [XOCY] | 30-40 min. | 20-30 min. | — |
SÉCHAGE ÉNERGIQUE

SÉCHAGE DÉLICAT
Important: Le temps de séchage dépend de différents facteurs: poids, dimension des pièces de linge, type de tissu, humidité. Les pièces de linge qui sont correctement essorées sèchent plus rapidement. Afin d'éviter que les pièces de linge se froissent, il ne faut pas surcharger le sèche-linge.
POIDS DU LINGE
Les poids indiqués doivent être considérés uniquement à titre d'exemple et ils peuvent varier en fonction du processus d'usinage, de la qualité et de la finition.
Linge de lit
| Couverture matelassée | 700 g. |
| Draps | 550 g. |
| Draps dessus | 600 g. |
| Taie d'oreiller | 180 g. |
| Lin pour la maison | |
| Torchon pour assiettes | 90 g. |
| Torchon pour verres | 70 g. |
| Serviette tissu brut | 20 g. |
| Serviette de bain | 200 g. |
| Autres pièces de linge | |
| Peignoir | 1200 g. |
| Serviette de bain | 800 g. |
| Chemisier femme | 300 g. |
| Chemise homme | 600 g. |
| Chemisiers femme/chemises homme en tissu synthétique | 300 g. |
| Lin de table | |
| Nappe | 250 g. |
| Nappe de grandes dimensions | 1000 g. |
| Serviettes | 80 g. |
| Vêtements pour homme | |
| Chemise ne nécessitant pas du repassage | 250 g. |
| Maillot de corps (sans manches) | 120 g. |
| Slip | 80 g. |
| Culottes | 250 g. |
| Pyjama | 480 g. |
| Chemise de nuit | 400 g. |
| Mouchoirs | 25 g. |
| Vêtements pour femme | |
| Chemisier | 100 g. |
| T-shirt | 100 g. |
| Slip | 80 g. |
| Combinaison | 150 g. |
| Chemise de nuit | 180 g. |
| Pyjama | 450 g. |
| Mouchoirs | 15 g. |

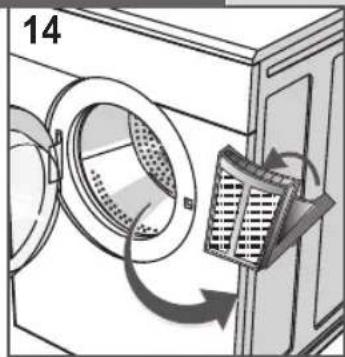

NETTOYAGE DU FILTRE
Afin de garantir des résultats de séchage optimaux en toute circonstance, il ne faut pas oublier que le fi ltre doit toujours être nettoyé. Ne pas oublier de contrôler et de nettoyer le fi ltre après chaque cycle de séchage.
Important:
Nettoyer le fi Itre uniquement lorsque la machine est froide! Pour le nettoyage du fi Itre, suivre la procédure reportée ci-après:
▼ Ouvrir le hublot.
Tenir le fi ltre des deux mains et pousser vers le haut pour le sortir.
Écarter légèrement le bord supérieur du fi ltre et ouvrir le fi ltre.
▼ Enlever les résidus de tissu.
▼ Fermer le fi ltre, en s'assurant que la fermeture retourne dans la position correcte.
Si nécessaire, nettoyer les coulisses du fi ltre de la machine à l'aide d'un aspirateur.
▼ Positionner le fi ltre sur ses coulisses (fi g.13).

Tous les appareils électriques sont exposés aux pannes. Ne pas oublier que, dans ces cas, il faudra contacter un électricien qualifié. De toute manière, il sera possible de résoudre par soi-même la plupart des problèmes qui se vérifi ent.

Important: En cas de mauvais fonctionnement, il ne faut pas oublier de débrancher immédiatement la machine du réseau d'alimentation. Avant de contacter notre Centre du Service Après-Vente, vérifi er les points indiqués ci-après.
SOLUTION DES PROBLÈMES
Si la machine ne fonctionne pas
• s'assurer que:
Si la machine ne fonctionne pas
- s'assurer que:
1) le branchement à l'alimentation du réseau ait été effectué.
1) Le hublot ait été fermé correctement.
2) la prise soit effi cace:
2a) un fusible a-t-il sauté? (le c est aisé, il suffi t de brancher un autre appareil, tel qu'une lampe de table).
2b) Toutes les instructions reportées dans le manuel d'instructions ont-elles été suivies?
Le linge ne sèche pas ontrôle s'assurer que:
1) le tuyau d'évacuation de l'air ne soit pas plié ou tordu.
2) le fi ltre ne soit pas obstrué. (Il ne faut pas oublier que, lorsque l'on ouvre le hublot, les parties internes du sèche-linge linge peuvent être très chauds).
Si, après l'exécution des fonctions décrites ci-dessus, l'appareil ne fonctionne toujours pas correctement, il faudra signaler le défaut au centre du service après-vente technique autorisé le plus proche.
Nous vous prions de bien vouloir communiquer le modèle, le numéro de série et le type de panne. Ces informations permettent à l'opérateur du service d'assistance technique de se procurer les pièces de rechange nécessaires et, par conséquent, elles garantissent une exécution rapide et effi cace de la réparation.
ACCESSOIRES FOURNIS SUR DEMANDE
Les revendeurs disposent des accessoires nécessaires afi n de compléter une installation différente, qui permettra de fi xer le sèche-linge sur une machine à laver le linge à chargement frontal, réalisant ainsi un gain de place considérable. L'installateur sera en mesure de signaler quel est le modèle de machine qui permettra d'effectuer ce type de montage.
Il y a sur cet appareil un marquage attestant sa conformité à la directive européenne 2002/96/CEE, Mise au rebut d'appareils électriques et électroniques (WEEE). Vérifier la mise au rebut correcte de l'appareil. L'utilisateur doit contribuer à la prévention de toute influence négative sur la santé et sur l'environnement.

Ce symbole appliqué sur le produit ou sur des documents qui l'accompagnent indique que cet appareil ne peut pas être traité comme les rebuts domestiques normaux, mais doit être remis à un centre de récolte autorisé pour permettre la réutilisation de pièces électriques et électroniques.
Pour la mise au rebut de l'appareil, s'en tenir aux normes locales en vigueur en la matière. Pour toute information supplémentaire sur le traitement, la récupération et la réutilisation du présent appareil, adressez-vous aux organismes compétents, aux services locaux de récolte des déchets domestiques ou au revendeur chez lequel l'appareil a été acheté.

Notice Facile
