MODE D'EMPLOI WX314 WORX

1. Mandrin auto-serrant
2. Jauge de profondeur
3. COMMANDE DE MARTEAU OU DE PERCEUSE
4. INTERRUPEUR AVEC DISPOSITIF DE VERROUILLAGE
5. INTERRUPEUR DE MARCHE/ARRET
6. BOUTON DE CHANGEMENT DE VITESSE
7. COMMANDDE ROTATION AVANT ET INVERSE
8. POIGNEE LATERALE
9. Les accessoires produits ou décrits ne sont pas tous compris avec le modèle standard livre.

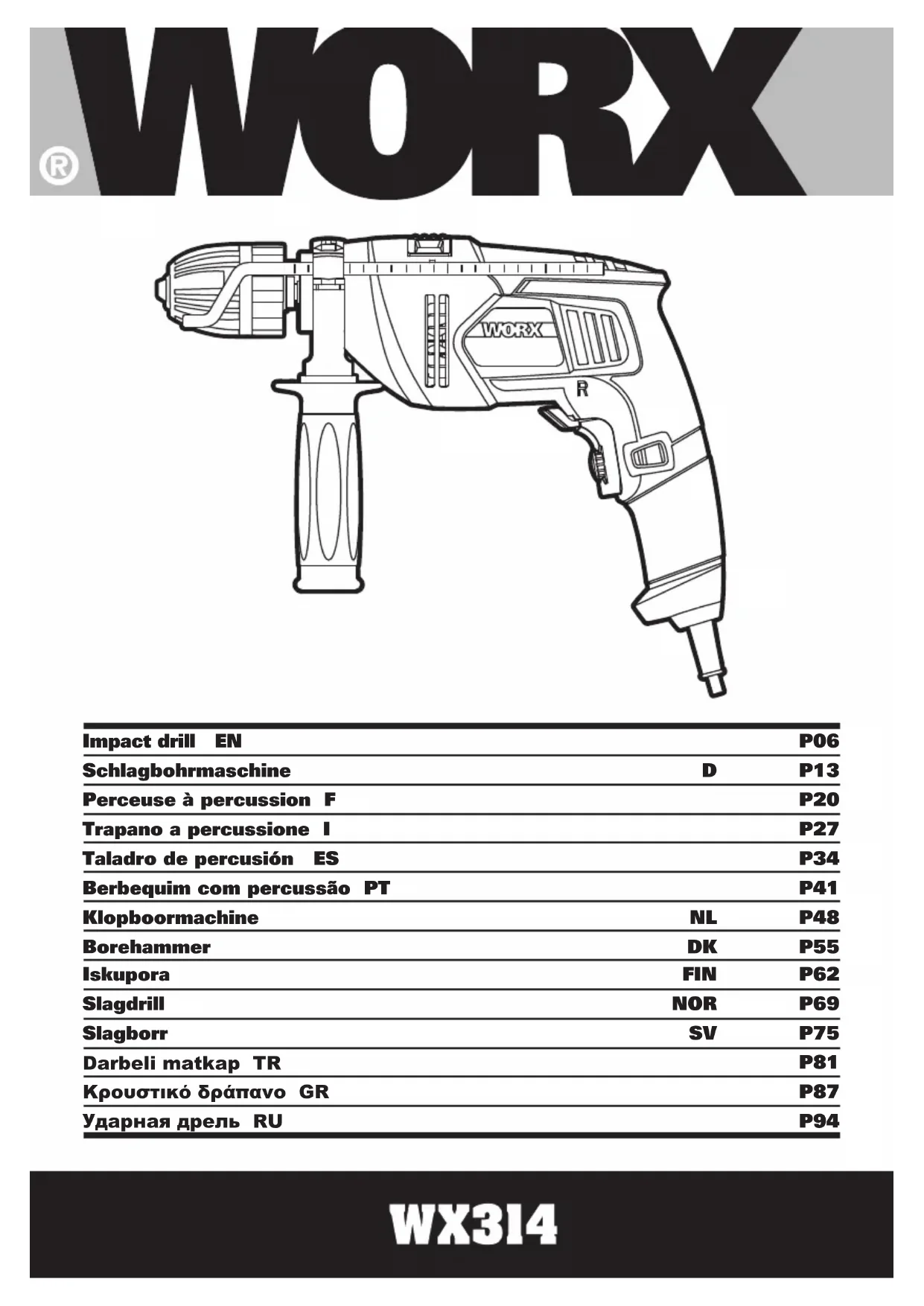

Modèle wx314 (300-329 - désignations des pièces, illustration de la perceuse à percussion)

Tension nominale	230-240V~50Hz
Puisance nominale 550W
Vitesse a vide nominale 0-2300/min
Cadence de frappe nominale 0-36800/min
Capacité max. du mandrin 13mm
Capacité max. de perçage
Béton 13mm
Bois 25mm
Acier 10mm
Classe de protection	☐/II
Poids de la machine	2.1kg

Données sur le BRUIT et les vibrations

Niveau de pression acoustique L	pA: 85dB(A)
Niveau de puissance acoustique L	wA: 96dB(A)
KPA& KWA	3.0dB(A)
Porter des protections auditives lorsque la pression sonore est supérieure à 80dB(A)

Valeurs totales de vibrations déterminées selon l'EN 60745:
Perçage par percussion dans le béton:	Valeur d'émission de vibrations ah = 6.83m/s2
	Incertitude K = 1.5m/s2
Bohren in Metall	Valeur d'émission de vibrations ah = 2.44m/s2
	Incertitude K = 1.5m/s2

AVERTISSEMENT: La valeur d'émission de vibrations pendant l'utilisation réelle de l'outil électrique peut différer de la valeur déclarée selon la façon dont l'outil est utilisé, selon les pleS suivants et d'autres variations sur la façon dont l'outil est utilisé:

Comment l'outil est utilisé et quels matériaux sont coupés ou percés.

L'outil est en bon et bien entretenu

L'utilisation du bon accessoire pour l'outil et l'assurance qu'il est affûté et en bon état.

Le serrage du grip sur les poignées et le cas échéant les accessoires anti-vibrations utilisés.

Et l'outil est utilisé comme prévu dans sa conception et dans les générales instructions.

AVERTISSEMENT: Pour être précise, une évaluation du niveau d'exposition en

conditions réelles d'utilisation doit également tenir compte de toutes les parties du cycle

d'utilisation telles que les moments où l'outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de façon significative le niveau d'exposition et la période de fonctionnement totale.

Aider à minimiser le risque d'exposition aux vibrations.

Utilisez TOUJOURS des ciseaux, des forets et des lames affutés

Entretenez cet outil en accord avec les présentes instructions et maintenez-le lubrifié (si approprié)

Si l'outil doit être utilisé régulièrement, alors investissez dans des accessoires anti-vibrations.

Évitez d'utiliser des outils à des températures de 10°C ou moins

Planifiez votre travail pour étaler toute utilisation d'outil à fortes vibrations sur plusieurs jours.

Accessions

Poignée latérale 1

Jauge de profondeur 1

Nous recommandons d'acheter tous les accessoires dans le magasin d'acquisition de la machine. Il est impératif d'utiliser des accessoires de bonne qualité et de marque connue et de désigner l'accessoire correct recommandé dans ce manuel. Pour plus d'informations, se référer à l'emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.

Mesures de securite supplementaires pour la perceuse

1. Veuillez porter un casque antibruit lorsque vous utilisez une perceuse à percussion. L'exposition au bruit peut causer la perte de l'audition.
2. Veuillez utiliser les poignées auxiliaires fournies avec l'outil. La perte de contrôle peut engendrer des blessures.
3. Tenir l'outil par les zones de prise isolées lors d'une utilisation où l'outil tranchant pourrait entrer en contact avec des fils cachés ou avec son propre cordon. Si les parties externes en métal entrent en contact avec un fil électrique « sous tension », elles peuvent également devenir « sous tension » et l'utilisateur pourrait recevoir une décharge électrique.

Pour réduire le risque de blessure, l'utilisateur doit lire le manuel d'instructions

Classe de protection

Avertissement

Porter une protection pour les yeux

Porter une protection pour les oreilles

Porter un masque contre la poussière

Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils sont collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour des renseignements sur l'organisation de la collecte.

Fonctionnement

REMARQUE: Avant d'utiliser cet outil, lire attentivement les instructions.

Faire glisser la poignée sur la perceuse et la faire pivoter jusqu'à la position désirée. Pour se fixer, la poignée auxiliaire fait tourner la poignée en sens inverse. Pour desserrer la poignée auxiliaire, faire tourner la poignée en sens anti-horaire. Toujours utiliser la poignée latérale.

2. Installation de la JAUGE de profondeur (voir b)

La jauge de profondeur peut être utilisée pour définir une profondeur constante à percer. Pour utiliser la jauge de profondeur, desserrer la poignée en tournant la section inférieure dans le sens inverse des aiguilles d'une montre. Introduire la jauge d'épaisseur dans le trou de la poignée. Glisser la jauge d'épaisseur jusqu'à la profondeur requise et bien serrer.

3. Inserer un OUTIL dans le mandrin (voir C1, C2)

Pour ouvrir les mors, tournez la section avant du mandrin pendant que vous tenez la section arrière. Insérer le foret de la perceuse entre les mors et tournez la section avant dans la direction opposée pendant que vous tenez la section arrière. Assurez-vous que le foret de la perceuse est dans le centre des mors du mandrin. Finalement, tournez fermement les deux sections séparées du mandrin dans des directions opposées. Notre foret de perceuse est maintenant bloqué dans le mandrin.

4. Interrupeur de marche/arrret

Appuyer sur le bouton pour démarrer l'outil et relâcher pour l'arrêter.

5. Interrupeur avec dispositif de verrouillage (voir d)

Appuyer sur l'interrupteur de marche/arrêt puis verrouiller le bouton, relâcher d'abord l'interrupteur de marche/arrêt puis le deuxième bouton. L'interrupteur est maintenant verrouillé pour une utilisation continue. Pour arrêter l'outil, appuyer et relâcher l'interrupteur de marche/arrêt.

6. Commande à vitesse variable (voir e)

Appuyer sur le bouton pour augmenter ou diminuer la vitesse selon le matériel et l'accessoire utilisés (également possible au cours d'une opération à vide). Une faible vitesse donnera un couple bas et une forte vitesse donnera un couple élevé.

7. Commandde de rotation avant et inversee (voir f)

Pour percer, utiliser la rotation vers l'avant indiquée par " L " (le levier est dirigé vers la gauche). Utiliser uniquement la rotation inverse indiquée par " R " (le levier est déplacé vers la droite) pour débloquer une mèche.

REMARQUE: Ne jamais actionner le commutateur-sélecteur avant/arrrière quand la perceuse est en marche ou quand le commutateur marche/arrêt est verrouillé, car cela pourrait endommager la perceuse.

8. Commande de marteau ou de perceuse (voir g)

Lors du perçage de maçonnerie et de béton, désir la position marteau " Lors du perçage de bois, métal, plastique et lors du vissage, désir la position perceuse"

1. Percer de la maçonnerie et du béton

Mettre le commutateur-sélecteur de perçage/impact en position "symbole du marteau". Les tréspans en carbure de tungstène doivent toujours être utilisés à grande vitesse pour le

perçage de la maçonnerie, du béton, etc.

2. Percer de l'acier

Mettre le commutateur-sélecteur de perçage/impact en position "symbole de la perceuse". Les trépans en acier rapide doivent toujours être utilisés à vitesse faible pour le perçage de l'acier.

3. Avant-trous

Percer un grand trou dans un matériel du (p. ex. l'acier), il est recommandé de perceer d'abord un petit avant-trou avant d'utiliser un gros trépan.

4. Percer du carrelage

Mettre le commutateur-sélecteur de perçage/impact en position "symbole de la perceuse" pour percer le carreau. Quand le carreau a été percé, passer à la position "symbole du marteau".

5. Laisser refroidir le moteur

Si l'outil motorisé devient trop chaud, régler la vitesse sur le maximum et le faire tourner à vide pendant 2-3 minutes pour refroidir le moteur.

Entretien

Il n'y a pas de pièces réparables par l'utilisateur dans cet outil. Ne jamais utiliser d'eau ou de nettoyants chimiques pour nettoyer l'outil. Nettoyer avec un chiffon sec. Toujours conserver l'outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres. Empêcher que les commandes de marche soient couvertes de sciure. Il est normal que des étincelles soient visibles dans les fentes de ventilation, cela n’endommagera pas l'outil motorisé.

Si l'alimentation est endommagée, elle doit être remplacée par le fabricant, son agent de maintenance ou une personne qualifiée de façon similaire, afin d'éviter tout danger.

Dépannage

1. Si votre outil electrolyque ne démarre pas, vérifiez d'abord la fiche d'alimentation secteur.
2. Si la perceuse ne coupe pas correctement, vérifier la précision du trépan de la perceuse, replacer-le s'il est usé. Vérifier que la perceuse est réglée à la rotation avant pour une utilisation normale.
3. Si la panne ne peut être corrigée, renvoyez la défonceuse à un agent/agrée pour les réparations.

Protection de l'environnement

Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères.

Ils sont collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l'organisation de la collecte.

Declaration de conformite

Déclarons ce produit, Description WORX Perceuse à percussion Modèle WX314 (300-329-désignations des pièces, illustration de la Perceuse à percussion) Fonction Alésage des trous dans des matériaux différents

Conforme aux directives suivantes : Directive européenne machine 2006/42/CE Directive européenne sur la compatibilité électromagnétique 2004/108/CE Directive RoHS 2011/65/EU

Et conforme aux normes : EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-1

La personne autorisée à compiler le dossier technique, Nom Russell Nicholson, Adresse Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

ko. yue CE

2012/11/20 Leo Yue Responsable qualité POSITEC
